Замена передних сайлентблоков форд фокус 2

Схема задней подвески авто Форд Фокус 2

Задняя подвеска Форд Focus-2 – независимого типа, с поперечиной посередине, с четырьмя рычагами у каждого заднего колеса (всего рычагов – 8). Ходовая часть состоит из следующих элементов:

поперечины;
рычагов – заднего нижнего, верхнего, переднего нижнего, продольного;
пружин;
амортизаторов;
буферов сжатия.

Все элементы, кроме поперечной балки, парные, также на задней оси устанавливается стабилизатор поперечной устойчивости со стойками и втулками.

Автомобиль Ford Focus-2 выпускался в двух модификациях кузова – в дорестайлиноговой версии (2005-2008 г. в.) и в рестайлинговом варианте (2008-2011 г. в.). После модернизации в машине произошли некоторые изменения, но задней подвески рестайлинг не коснулся – она осталась прежней.

Как произвести диагностику подвески Ford Focus 2

Если в подвеске Focus 2 появляется стук, вовсе не обязательно, он возникает из-за неисправных рычагов. В ходовой части автомобиля могут стучать:

амортизаторы;
рулевые тяги и наконечники;
опорные подшипники передних стоек;
втулки и стойки стабилизатора.

Диагностику ходовой части авто обычно начинают с амортизаторов. Всем автолюбителям хорошо известно, что основная функция амортизаторов – гашение вертикальных колебаний. Если амортизаторные стойки неисправны, машина при движении по неровной дороге и на поворотах будет сильно раскачиваться вверх и вниз. Проверяем исправность амортизаторов очень просто – когда автомобиль стоит на месте, надавливаем на один передний угол кузова руками и тут же отпускаем руки. Если машина сразу же возвращается в свое исходное положение, амортизаторные стойки исправны. Если кузов какое-то время продолжает движение, значит, амортизаторы потеряли свою упругость (не держат), и поэтому их необходимо заменить.

Точно также проверяем и другую сторону, и еще нужно знать, что амортизаторы по ходу движения авто могут стучать – хорошо слышен стук на неровной дороге.

Проверить исправность амортизаторной стойки можно еще другим способом – двумя руками взяться за колесо в верхней его части, и покачать движениями на себя и от себя. Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.

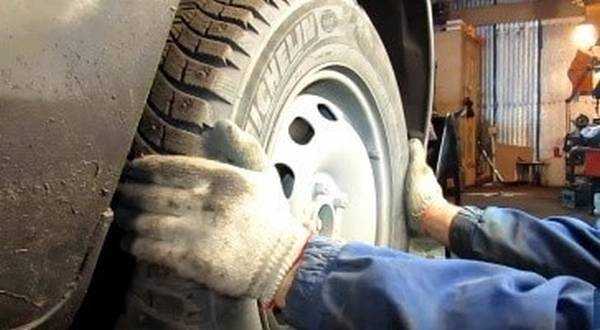

Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике. Затем нужно подергать рукой за рулевой наконечник и тягу – детали с люфтом нуждаются в замене.

Люфт при покачивании колеса вверх-вниз также может свидетельствовать о том, что неисправен подшипник ступицы. Проверяется подшипник также вывешиванием колеса, но при этом колесо еще нужно покрутить одной рукой, другой рукой взявшись за пружину (чтобы она не создавала лишних колебаний). Повышенный шум при раскручивании колеса свидетельствует о том, что подшипники гудит и неисправен.

Последовательность действий

Итак, имея под рукой все инструменты и приспособления, а также новые сайлентблоки, можно приступать к разборке авто.

Машина ставиться на смотровую яму и фиксируется противооткатными упорами. Поскольку подвеска – независимая, сайлентблоки меняются поочередно, сначала с одной стороны, затем с другой;
Со стороны, которой будет производиться замена, послабляется крепление колеса, затем авто поддомкрачивается и колесо полностью снимается;
На пружину подвески одеваются стяжки, и она стягивается

Важно проследить за установкой стяжек, чтобы исключить возможность соскакивания.
Гидравлический домкрат подставляется под заднюю ступицу, и она несколько выдомкрачивается. Делается это для того, чтобы была возможность выкрутить болты крепления рычагов и амортизатора.
Откручиваются болты крепления нижнего и верхнего поперечных рычагов, а также болт крепления амортизатора

После выкручивания и извлечения всех болтов домкрат убирается. Изъяв из отверстия болт крепления нижнего рычага, он опускается вниз, что дает возможность извлечь пружину.
Далее отгибается крючок фиксации троса ручного тормоза. Также нужно открутить болт крепления проводки АБС. Затем потребуется снять со ступицы суппорт тормозной системы, для чего откручиваются два болта его крепления.
Окручиваются два болта крепления продольного рычага, и он вместе со ступицей снимается с авто.
Далее производится выпрессовка-запрессовка сайлентблока с помощью съемника с втулкой.
Сборка одной стороны подвески производится в обратной последовательности.

Во время выполнения замены следует также обратить внимание на состояние всех элементов подвески, и при обнаружении хоть малейшего повреждения, лучше сразу произвести замену данного элемента. Операция по замене второго сайлентблока производится идентично вышеописанной

Операция по замене второго сайлентблока производится идентично вышеописанной.

Снятие рычага

Снятие рычага передней подвески Форд Фокус 2 не является сложным, но легче будет делать эту работу на смотровой яме.

Итак, машина загоняется на яму. Со стороны, с которой будет производится снятие и замена сайлентблоков, машина поддомкрачивается и снимается колесо.

Далее работы производятся под автомобилем. Чтобы появился доступ к рычагу, потребуется снятие защиты картера.

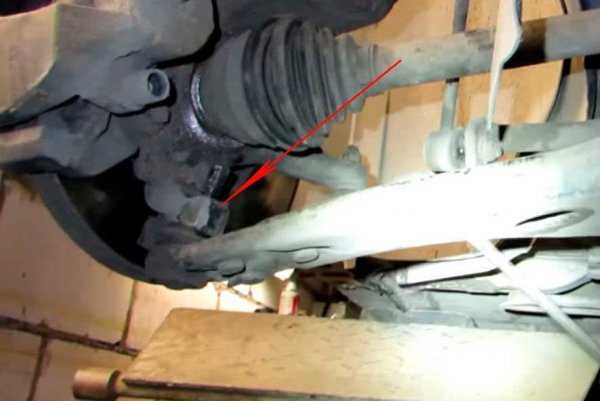

Мы видим отслоение сайлентблока.

Сняв защиту, можно приступать к демонтажу рычага. Для этого нужно выкрутить гайку крепления шаровой опоры рычага к ступице.

Затем съемником для шаровых опор он высвобождается с посадочного места в ступице.

Далее раскручиваются болтовые соединения крепления рычага к подрамнику.

Таких болтовых соединений – три.

Именно там и стоят сайлентблоки. После вытаскивания болтов крепления он извлекается.

И видим, что его нужно менять.

Такая же картина и на левом рычаге.

Последующие работы производятся уже на снятом рычаге.

Итак, алгоритм действий:

Поддомкрачиваем задний мост автомобиля и снимаем колесо. Рекомендуется менять сайлентблоки задней подвески сразу с обеих сторон. Опускаем мост на колоду или специальные железные подставки.
Используя стяжки, максимально сжимаем пружину.
С помощью домкрата подымаем главный рычаг, на котором устанавливается колесо и выкручиваем болт фиксирующий нижний задний рычаг под пружиной.
Пружина вынимается и откладывается в сторону, рычаг под пружиной опускается.
Откручиваем передний нижний рычаг, верхний рычаг задней подвески и крепление амортизатора.
Снимаем с крючка и отсоединяем тросик ручного тормоза.
Вывинчиваем болтик крепления АБС (антибуксировочной системы) и отсоединяем клемму АБС.
Отвинчиваем два болта, которыми продольный рычаг крепится к раме автомобиля. Отводим рычаг в сторону, чтобs замена сайлентблоков была удобнее.
С помощью съёмника выпрессовываем старый сайлентблок и впрессовываем новый. Если съемника нет, можно обратиться на СТО. Лучше всего, если замена сайлентблоков будет производиться при вас. Особенность сайлентблоков Форд Фокус 2 в том, что у них разный диаметр и входить в гнездо они должны обязательно меньшим диаметром. В противном случае гнездо деформируется и диаметр его увеличивается, что приводит к обязательной замене рычагов задней подвески.
Собираем все в обратном порядке. Что касается регулировки развала-схождения Форд Фокус 2 после того, как была проведена замена сайлентблоков, то если Вы не трогали развальный болт, это не обязательно, но все-таки желательно.

Передняя подвеска Ford Focus 2

Передняя подвеска ФФ-2 – типа МакФерсон, независимого типа, устроена она очень просто. Посередине установлен жесткий подрамник (передняя балка), к которому крепятся по бокам два рычага. На конце каждого рычага приклепана шаровая опора, каждая из них соединяется с поворотным кулаком. Сверху поворотные кулаки соединяются с амортизаторными стойками, штоки которых крепятся на кузове через опорный подшипник. Также в подвеске имеются:

пружины;
стабилизатор со стойками и втулками;
ступицы с подшипниками.

Передние рычаги соединяются с подрамником с помощью двух опор, для обеспечения мягкости хода автомобиля на рычагах в месте крепления к передней балке запрессовываются сайлент-блоки, сам подрамник через болты жестко соединяется с лонжеронами кузова.

Как заменить сайлентблоки на Ford Focus?

Как заменить сайлентблоки на Ford Focus?
Где находятся сайлентблоки Ford Focus 2
Передние сайлентблоки
Задние сайлентблоки
Когда нужно менять сайлентблоки на Ford Focus 2
Признаки вышедшего из строя сайлентблока
Как заменить сайленблоки и что для этого понадобится
Необходимый инструмент
Замена передних сайлентблоков
Замена сайлентблоков верхнего рычага задней подвески
Замена сайлентблоков переднего нижнего рычага задней подвески
Замена сайлентблоков заднего нижнего рычага задней подвески

Сайлентблок (в переводе с английского буквально «тихая деталь») — резинометаллический шарнир, элемент машин и механизмов. В автомобилях соединяет детали подвески, и, благодаря, упругой вставке между втулками, гасит колебания между узлами конструкции.

Где находятся сайлентблоки Ford Focus 2 Передние сайлентблоки
Задние сайлентблоки

Когда нужно менять сайлентблоки на Ford Focus 2
Признаки вышедшего из строя сайлентблока
Как заменить сайленблоки и что для этого понадобится

Необходимый инструмент

Замена передних сайлентблоков
Замена сайлентблоков верхнего рычага задней подвески
Замена сайлентблоков переднего нижнего рычага задней подвески
Замена сайлентблоков заднего нижнего рычага задней подвески

Где находятся сайлентблоки Ford Focus 2

Задние сайлентблоки

Форд Фокус 2 оснащён независимой задней подвеской, имеющей по четыре рычага с каждой стороны. В каждом рычаге стоят свои резинометаллические шарниры совершенно разного размера и степени устойчивости к нагрузкам, через которые крепятся три поперечных рычага. Эти в свою очередь соединяют продольные рычаги, являющиеся несущими элементами.

Когда нужно менять сайлентблоки на Ford Focus 2

Сайлентблоки Форд Фокус 2 рассчитаны на пробег автомобиля в 100000 километров. Некачественное дорожное покрытие, высыхание смазки деталей и попадающая в места соединения пыль или влага сокращают срок службы шарниров вдвое. Поэтому производители машин рекомендуют менять эти элементы каждые 30 – 40 тыс. км.

Осознать, что пора производить замену вы можете по нескольким видимым и слышимым признакам.Если машина не слушается руля или запоздало реагирует на поворот,сайлентблоки — износились. Громкий стук, издаваемый задней подвеской тоже звоночек о ремонте. Чтобы убедиться в подозрениях, вы можете посмотреть под днище машины, очистив интересующие вас детали. Для сравнения желательно знать, как выглядят новые шарниры или иметь их перед глазами.

Признаки вышедшего из строя сайлентблока

Заметить признаки износа резинометаллических шарниров и рассмотреть подробно можно на смотровой яме

Прежде всего, привлекает внимание вздутая или смещённая с места резина элемента, затем степень её гладкости и целостности

Если уплотнитель шарнира имеет трещинки или разрывы, рычаги искривляют своё положение.

Нелишним будет обратить внимание на равномерность износа покрышек авто и проверить люфт в шарнирах

Как заменить сайленблоки и что для этого понадобится

Часто встречаемая проблема – это поломка деталей рычага передней подвески: сайлентблока заднего крепления или шаровой. При замене заднего шарнира передней подвески Форд Фокус 2 схема ремонта не понадобится, так как сайлентблок здесь несъёмный. В случае поломки заменить придётся весь рычаг. С задней подвеской проще – здесь можно провести самостоятельный ремонт, после предварительного осмотра. Замену сайлентблоков задней подвески Форд Фокус 2 рассмотрим подробно. Для начала демонтируйте колеса.

Необходимый инструмент

В процессе работы вам понадобятся следующие инструменты:

Набор ключей и торцовых головок.
Домкрат и щётка по металлу
Молоток и зубило
WD-40 и графитовая смазка
Ветошь.

Комплект сайлентблоков приобретите в специализированом магазине.

Замена передних сайлентблоков

Первым действием будет установка машины на домкрат и снятие колеса. При замене передних сайлентблоков рычага сначала демонтируйте покрышку. Найдите крепёжные элементы шарнира, открутите и снимите сайлентблок. Затем очередь рычага: вытяните стойку на себя и открутите болты, удерживающие рычаг. Перед установкой нового шарнира очистите его посадочное место от ржавчины. При помощи WD-40 можно придать детали необходимое скольжение для установки. Усаживая новую деталь, молоточком аккуратно вбивайте её на место.

Сколько стоит поменять сайлентблоки переднего рычага

Так как замена задних сайлентблоков Форд Фокус 2 требует несколько часов работы, в сервисе за такую процедуру с вас запросят около 2 тыс. руб. Цена одного заднего сайлентблока рычага передней подвески, если вы покупаете Lemforder 33413 01, будет стоить 1400 р., а цена переднего сайлента Lemforder 33412 01 обойдется в 340 р. Так что минимальная цена замены задних сайлентблоков фокус 2 обойдется в 3500 р. и включив стоимость переднего, к этой цене можно добавить еще 300 руб. При отсутствии инструментов нужных при выпрессовке и запрессовке сайлентблоков, можно воспользоватся услугами пресса в автосервисе и это будет стоить в районе 1. тыс. Есть вариант замены сайлентблоков значительно проще, но несколько дороже, для этого вам нужно будет просто купить рычаг в сборе, который обойдется вам чуть меньше 6 000 р., но зато потребуется лишь замена рычага, которую произвести намного проще.

По рекомендации производителя, замену сайлентблоков на Форд Фокус требуется производить каждые 30 – 40 тыс. км.

Замена сайлентблоков заднего рычага Форд Фокус 2

Сайлентблок-это резинометаллический шарнир представляет две металлические втулки, между которыми имеется резиновая вставка. Они служат для соединения деталей подвески и за счет упругой вставки между втулками гасит колебания, передаваемые от одного узла к другому.Прежде чем производить замену сайлентблоков задних рычагов на Форд Фокус 2 необходимо удостовериться в необходимости этих операций.

Признаки неисправностей сайлентблоков заднего рычага Форд Фокус 2

Сайлентблоки на данном автомобиле рассчитаны на пробег примерно в 100000 километров. Но состояние российских дорог уменьшает ресурс сайлентблоков почти в двое. Признаком того что сайлентблоки начали выходить из строя является появившийся шум из задней подвески. то будет если не заменить сайлентблоки вовремя/ Своевременно не заменённый салентблок будет изнашиваться все больше и больше, соответственно гул скрип и шум со стороны задней подвески, также собьется сход развал, машину начнет таскать по дороге, а ездить на таком автомобиле согласитесь небезопасно и не желательно.

Какие инструменты нам понадобится для замены:

Помимо стандартного комплекта, включающего в себя домкраты в

количестве 2 штук (один должен быть обязательно гидравлического типа)

Набор ключей рожковых и головки от (10 до 22).

Втулка для выпрессования.

Стяжки для стягивания пружин подвески.

Стяжки для стягивания пружин Втулка для выпрессования. трехлапный съемник

Пошаговая инструкция замены сайлентблоков заднего рычага:

1. Устанавливаем автомобиль на смотровую яму, ставим под колеса противооткатные упоры.

2. Снимаем колесо с той стороны автомобиля с которой вы хотите заменить сайлентблоки. Для этого срываем колесные гайки, поднимаем машину на домкрате откручиваем гайки колеса и снимаем колесо.

3. Надеваем стяжки на пружину подвески.

4. Подставляем под заднюю ступицу гидравлический домкрат, немного поддомкрачиваем ступицу. Делаем это для того чтобы появилась возможность выкрутить болты амортизатора и крепления рычагов.

5. Откручиваем болты крепления верхнего и нижнего поперечных рычагов, также отворачиваем болт крепления амортизатора. После того как мы выкрутили и достали все болты убираем домкрат. Из отверстия достаём болт крепления нижнего рычага, после этого опускаем его вниз, это дает нам возможность вытащить пружину.

6. Отгибаем крючок фиксации троса ручника. Также откручиваем болт крепления проводки ABS. Снимаем со ступицы тормозной суппорт, предварительно открутив два болта крепления суппорта.

7. Откручиваем болты крепления продольного рычага, а после этого вместе со ступицей демонтируем его с автомобиля.

8. С помощью съемника и втулки производим операцию выпрессовки старого и запрессовки нового сайлентблока.

Важно. Перед выпрессовкой старого сайленблока, обязательно

запомните на какой глубине он находится и при каком угле установлен

запомните на какой глубине он находится и при каком угле установлен.

9.Для установки нового сайлентблока вполне подойдет головка на 22 старайтесь делать это аккуратнее не повредив новый сайлентблок.

запресовка саленблока головкой

10.Проводим сборку подвески. Сборка происходит в обратной последовательности.

Замена переднего сайлентблока рычага подвески Ford Focus 2

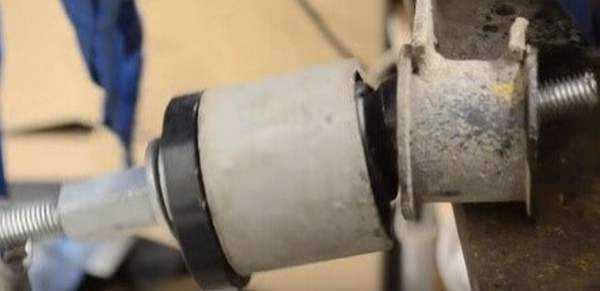

Для перепрессовки малого сайлентблока переднего РП удобнее воспользоваться съемником, но если его нет под рукой, можно попробовать перепресовать с/б подручными средствами. Для этого понадобится кусок трубы соответствующего диаметра и болт (шпилька) с гайкой и шайбами.

Чтобы с/блок легче сходил со своего места, обрабатываем его WD-40 и выдерживаем некоторое время (минут 15-20).

Под обрезок трубы подкладываем толстую широкую шайбу, поворачивая ключом гайку, начинаем выпрессовывать с/б.

Берем новый саленблок, запрессовываем его в рычаг.

Новый с/б может заходить туго, поэтому нужно запастись терпением и не торопиться. Запрессовывается саленблок таким же образом, как и выпрессовывается. Необходимо установить резиновый уплотнитель так, чтобы буртики резины выступали из железа.

Чтобы саленблок легче заходил на свое место, не будет лишним обработать его снаружи силиконовой смазкой. Резину смазка не разъест, зато запрессовать с/б будет проще.

Признаки неисправности и когда необходимо менять сайлентблоки на Форд Фокус 2

Срок службы шарнира зависит от условий эксплуатации авто, т.е. качества дорожного полотна. Чем оно ниже – тем быстрее узел придет в непригодность. Средняя продолжительность службы сайлентблоков не превышает 100 тыс. км пробега. В условиях отечественных дорог осмотр данного элемента следует производить через каждые 50 000 км, но если машина используется по грунтовым дорогам – диагностику нужно выполнять еще чаще.

Основным признаком износа шарнира является значительное снижение маневренности машины, посторонние шумы в подвеске, замедленная реакция на повороты руля.

Первые признаки неисправности сайлентблоков в Форд Фокус 2 можно заметить довольно просто, для этого нужно выполнить следующие действия:

Поставить машину на смотровую «яму».
Очистить резинометаллические шарниры от пыли и грязи.
Провести тщательный визуальный осмотр металлических и резиновой части детали.

Если обнаружены износ металлических втулок или повреждения резиновой части (разрывы, трещины и т.д.) – нужно заменить блок полностью.

Как заменить сайлентблоки рычагов на Фокусе

Демонтаж зачастую производят методом спиливания, а установку запрессовыванием или забиванием (чтобы сайлентблок легче садился можно использовать WD-40 или мыльный раствор, но, ни в коем случае не смазку). Оба сайлентблока можно поменять лишь на снятом рычаге.

Процесс демонтажа рычага и замены сайлентблоков

На фото с комментариями вы можете наглядно увидеть, что вас ожидает, дабы решить что проще — замена сайлентблоков Ford Focus 2 своими руками или доверить это дело специалистам.

Первым делом поддомкрачиваем снимаем колесо и откручиваем шаровую.

Если нет специального съемника, то чтобы проще вышла шаровая опора можно поджать домкратом и выбить её используя наставку.

Откручиваем гайки крепления заднего и переднего сайлентов.

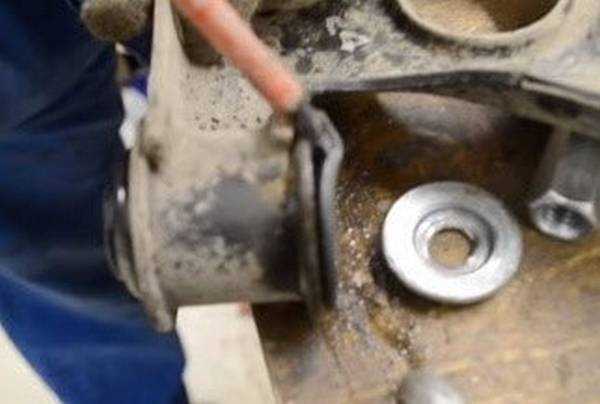

Вот видим дефекты заднего сайлентблока. Такие порывы могут быть источником шума на кочках, а на скорости вибрировать руль.

Если сайлентблок сильно порван, то просверлив дырки в резине между основой сайлентблока и штоком рычага его можно прокрутить, чтобы сорвать. Так что зажимаем в тиски и делаем.

Проворачиваем и снимаем основу с креплением.

То что осталось на штоке рычага придется подпиливать болгаркой и сбивать зубилом и молотком.

С другим сайлентблоком решил поступить чуть иначе и сразу его аккуратно распилил.

На внутренней части срезаем резину и легонько, дабы не повредить рычаг делаем пропил, а потом зубилом и молотком сбиваем.

Обязательно вал рычага хорошо обшкурьте наждачкой — иначе замучаетесь напрессовывать новый сайлентблок.

Вот такие задние сайлентблоки переднего рычага были куплены для Фокуса

Чтобы проще посадить можно подогреть феном (но осторожно чтобы не сгорел). Ориентируясь на метки садим сайлентблок

Чтобы все пошло как по маслу лучше смочить шток мыльной водой или WD-40

Ориентируясь на метки садим сайлентблок. Чтобы все пошло как по маслу лучше смочить шток мыльной водой или WD-40.

Совместив метки надеваем сайлентблок на рычаг.Моими метками являются 2 прорези на сайлентблоке, их наводим на середину шва сварки рычага.

Собираем все и ставим готовый рычаг на место. При закручивании болтов крепления рычага желательно смазать их фиксатором резьбы, а палец шаровой, дабы следующий раз было проще вынимать, графитной смазкой.

Замена сайлентблоков рычагов задней подвески

Процедуру замены сайлентблоков на задней подвеске необходимо делать на смотровой яме или подъёмном боксе. Для замены каждого из сайлентблоков необходимо демонтировать сам рычаг. На замену уходит по 30-40 минут на один сайлентблок.

Сайлентблоки верхнего рычага задней подвески

Между задним нижним рычагом подвески и верхней тарелкой пружины установить проставку с параметрами высоты в 113 мм и ширины в 20 мм. После зажать рычаг для того, чтоб дать подвеске давление (поджимать необходимо домкратом)
Извлечь болты-крепления верхнего рычага задней подвески к кронштейну продольного рычага.
Выкрутить болты-крепления верхнего рычага к кронштейну поперечины задней подвески.
Извлечь верхний рычаг задней подвески с ходовой части автомобиля.
Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
Рекомендуется осмотреть весь верхний рычаг на наличие дефектных деталей. При обнаружении – заменить.
Монтаж рычага производится в порядке, обратном снятию.

Сайлентблоки переднего нижнего рычага задней подвески

Между задним нижним рычагом подвески и верхней тарелкой пружины установить проставку с параметрами высоты в 113 мм и ширины в 20 мм. После зажать рычаг для того, чтоб дать подвеске давление (поджимать необходимо домкратом)
Извлечь болты-крепления переднего нижнего рычага задней подвески к кронштейну продольного рычага.
Выкрутить болты-крепления переднего рычага к кронштейну поперечины задней подвески.
Демонтировать передний нижний рычаг задней подвески с ходовой части автомобиля.
Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, одностороннего выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
Рекомендуется осмотреть весь передний нижний рычаг на наличие дефектных деталей. При обнаружении – заменить.
Монтаж рычага производится в порядке, обратном снятию.

Сайлентблоки заднего нижнего рычага задней подвески

Открутить крепежную гайку пальца шарового шарнира. Необходимо при этом зафиксировать от проворачивания палец шарнира.
Демонтировать крепежную гайку стойки-стабилизатора к поперечной балке, зафиксировав стойку.
Выкрутить два болта крепления крепежных скоб стабилизатора поперечной устойчивости.
Извлечь штангу заднего стабилизатора в комплекте с крепежными скобками, стойками и подушками.
Установить проставку с высотой 113 мм шириной в 20 мм, между задним нижним рычагом и верхней тарелкой пружины. Зажать подставку, поддомкратив продольный рычаг.
Положение регулировочной шайбы необходимо отметить любым способом.
Демонтировать гайку регулировочного болта и после демонтировать регулировочную шайбу.
Извлечь болт крепления заднего рычага задней подвески к продольному рычагу. После необходимо демонтировать регулировочные болты из расположенных в рычаге и поперечине задней подвески отверстий.
Демонтировать задний нижний рычаг задней подвески с ходовой части автомобиля.
Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, одностороннего выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
Рекомендуется осмотреть весь задний нижний рычаг на наличие дефектных деталей. При обнаружении – заменить.
Монтаж рычага производится в порядке, обратном снятию.
