Масса на стартер ваз 2114

Масса в автомобиле плюс или минус

Всем привет. Как обычно сначала начнем издалека. Эта запись не претендует на руководство к действию, на какой то мануал или еще что то подобное. Возможно где то что то есть уже подобное и не одно, однако мне не встречалось, и данная запись основана на наблюдениях, пробах и ошибках из личного и чужого опыта. Речь о массе

. Ну вот как раз о тех случаях когда говорят — «проверь массу» или, «дак у тебя масса не там подключена», «почисти клемму массы» и тд. Все эти разговоры имеют под собой вполне полноценное основание. В записи будет описана не вся суть вопроса, но ее большая часть — об активных потерях и помехах на соединениях. (не будет о выбросах с индуктивных нагрузок, о «плюсовой» стороне вопроса и тд. Что тоже существенно, но в общем виде описанном ниже вполне согласуется).

Виной всему закон Ома, ну то есть не виной, а основной причиной описывающей все это дело будет закон Ома. Кто не помнит или не знает, — он гласит (опять же в одной из формулировок), что падение напряжения на участке цепи сопротивление которого R, и при токе I протекающем через это сопротивление , равно произведению тока I на сопротивление R. То есть U=IxR. Например, на сопротивлении 1 Ом при токе 12 Ампер, протекающем через это сопротивление, падение напряжения (его даже можно будет замерить вольтметром, если подключить один щуп вольтметра к одному контакту резистора и второй щуп к другому контакту резистора), падения напряжения будет 1×12= 12 Вольт. Все просто. R это может быть какой-то участок где протекает ток, какая-то нагрузка, например лампочка подключенная одним контактом к «+», а вторым к «-» это тоже R. И если в разрыв поставить амперметр, то измерив ток, и зная что АКБ к которому подключена лампочка это 12 вольт. То можно найти сопротивление лампочки)

Далее, следующая часть. Кто сталкивался с автоэлектрикой, знает и видел что у каждого потребителя в бортовой сети автомобиля своя масса, у ламп в фарах, у вентилятора, у стартера и тд. Что то подключено напрямую к аккумулятору, что то на кузов и тд и тд. Каждое из этих соединений (так как мы в реальном мире) имеет свое соединение, каждый провод имеет свое сопротивление (по этой же причине провода на стартер очень толстые, так как у них низкое сопротивление, чтобы при протекании огромных стартерных токов не тратить драгоценные вольты и энергию на нагрев и потери в проводах), сам кузов тоже имеет сопротивление, и все эти сопротивления, по пути следования всех токов сходятся в точке источника электричества в автомобиле — генераторе и(или) аккумуляторе.

Сложнее дело обстоит с слаботочными цепями, с цепями датчиков, сенсоров, поплавков, реостатов и тд. Например, датчик положения дроссельной заслонки. В общем случае имеет три вывода + питания, минус питания (или масса) и сигнальный выход, на котором меняются показания в зависимости от положения дросселя. Чаще всего все три эти провода идут в блок управления двигателем. Электроника внутри ЭБУ двигателя отслеживает сигнал между минусом и плюсом, которые сам ему и выдает, так сказать ворота, между которыми может быть сигнал. Примерно та же картина на датчиках температуры, воздушного потока (ДМРВ), вращения коленвала, и чаще всего массы этих датчиков отделены в отдельную группу. Наверняка все видели кучу масс на большинстве блоков управления двигателем. У некоторых производителей этих масс даже по 6-8 штук! Зачем? Тем более что тестером все это прозванивается как КЗ?

Вот тут и выходит на сцену важная часть. Некая эквивалентная схема электрики в бортовой сети. В этой схеме есть — лампа передней фары (Front light), Мотор вентилятора (FAN), Стартер (Starter), Генератор (Alternator), датчик температуры (THW), датчик положения дросселя (TPS), Блок Управления двигателем (ECU), форсунки (inj).

И сопротивления. Наверное можно их назвать паразитные, хотя наверное корректнее — реальные сопротивления, сопротивления реальности), короче это — сопротивления проводов (Wire) это может показаться ерундой, но кто ездит с сабвуфером на 1 кВт знает толк в толщине, ну или кто возит прикуривательные зимние провода тоже. Затем сопротивления соединений — скруток, клеммников, сережек, мамок, точек крепления к массе — все тут. И сопротивление кузова (Chasis) — ток бежит через кузов к источнику, от плюса к минусу, через нагрузку, бежит далеко если он в багажнике а источник под капотом или близко если капот рядом. Также есть сопротивления возле генератора, а возле ЭБУ двигателя их три в данном случае (а бывает и больше), под каждый сегмент потребителей — датчики, силовая часть ЭБу, форсунки и тд. Красными стрелками указаны падения напряжений на реальных сопротивлениях.

Куда крепить провода?

В подкапотном пространстве часто используют следующие связки дополнительной массы:

«Минус» аккумулятора – Кузов (крепится к креплению стойки к «стакану»).
Шпилька корпуса генератора – Кузов.
Корпус генератора – Корпус двигателя – Корпус двигателя.

Это всё делается для устранения потери тока на участке цепи генератор-крепление генератора-двигатель-аккумулятор, так же для дополнительной защиты электрооборудования от выхода из строя.

Давайте рассмотрим всё на примере: Плохая масса с ЭСУД.

Проблема: На прогретом двигателе Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ находится в открытом положении на 2% (на холостом ходу). Как оказалось, ДПДЗ открывается именно в момент включения вентилятора.

Вывод: плохой контакт ЭСУД с кузовом автомобиля.

Что мы делаем? Берём дополнительный провод с изоляцией (3х2,5 кв.мм) и прокладываем его от минуса аккумулятора до каркаса панели приборов, на шпильку крепления массы ЭСУД. С обеих концов провода надёжно крепим контакты.

Конструктивно автомобиль имеет развитую электросистему, в которой от массы зависит исправность и точность работы контроллеров, различных датчиков и множества других электрических устройств. Электрическая масса (минус) замыкается от аккумулятора на кузов автомобиля. Кузов условно является возвратным проводом, образуя замкнутую электрическую цепь.

Движение электронов по цепи инициируется АКБ, а кузов выступает проводником отрицательного заряда для обратного возврата посредством минусовой клеммы. По этой причине металлический корпус авто называется автомобильной массой. Под разминусовкой двигателя в данном случае следует понимать ряд улучшений, которые предполагают дополнительное подключение наиболее мощных потребителей электричества в автомобиле к массе.

Читайте в этой статье

Основные цели разминусовки

Многие автовладельцы наверняка неоднократно наблюдали такое явление, как «проседание» бортовой электросети в моменты её наибольшей загрузки, при одновременном подключении нескольких требовательных к потребляемому току приборов (например, климатической системы, мультимедийного центра, электроподогрева сидений). Такие кратковременные сбои таят в себе немало неприятных сюрпризов, вплоть до выхода из строя бортового компьютера.

Но они могут наблюдаться и без видимых и очевидных причин, ухудшая работу силового агрегата, датчиков, системы зажигания, сервоприводов и того же электронного бока управления. Подобные провалы обычно происходят из-за ослабления крепления штатной массы, в случае окисления или разрушения контактов. Стабильность функционирования бортовой электросети в этом случае будет нарушена.

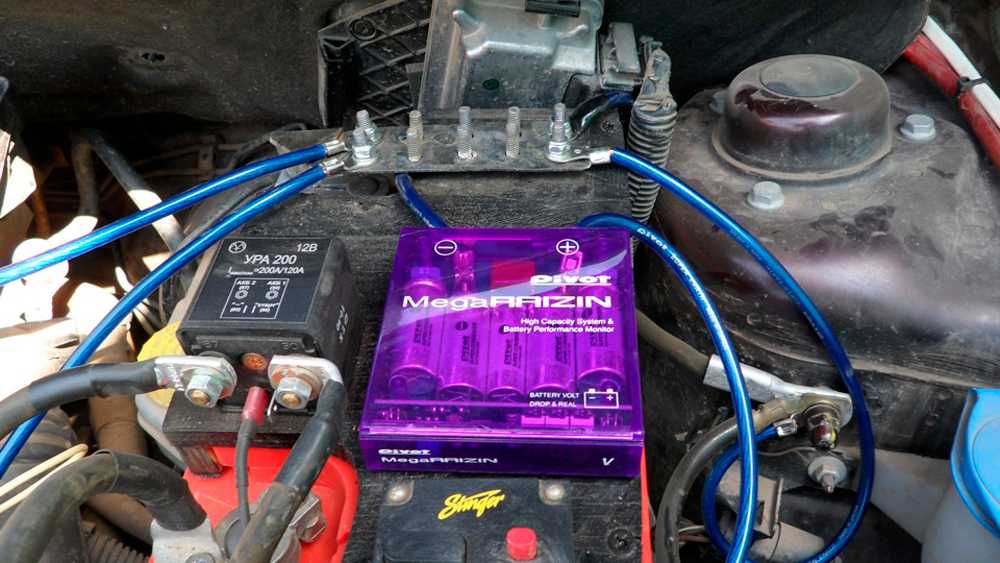

Исправить ситуацию поможет разминусовка двигателя, которая в данном случае окажется тем дополнительным приспособлением, которое в случае проблем с основным возьмёт на себя роль штатного минуса. Как правило, на такой шаг вынуждены идти владельцы откровенно старых авто, кузов которых находится в далёком от идеального состояния.

Вторая причина, зачем нужна разминусовка двигателя, хотя и звучит как более экзотичная, на самом деле тоже вполне рациональны: её выполняют апологеты тюнинга силового агрегата. По их мнению, наличие дополнительной массы позволяет снизить нагрузку с бортовой электросети, распределяя её более равномерно по сравнению с применением единственной штатной массы.

минус генератора;
масса от стартера;
минусовой провод от двигателя (желательно не менее 2 точек);
масса коробки передач (при наличии АКПП);
минус кузова в подкапотном пространстве (удаленная часть от АКБ);

Провода должны быть гибкими, изготовленными из чистой меди высокого качества с минимальным содержанием примесей. Не рекомендуется использование проводки на основе медных сплавов.
Также провод должен иметь большое сечение

Это необходимо для обеспечения наилучшей проводимости электрического тока.
Дополнительно потребуется обратить внимание на изоляцию проводов. Она должна быть прочной, устойчивой к механическому износу и иметь способность противостоять значительным колебаниям температур (большой нагрев в подкапотном пространстве с последующим остыванием).

Стоит добавить, что в продаже можно приобрести как готовые решения, так и сделать разминусовку двигателя своими руками. Для изготовления потребуется медный кабель, термоусадочная трубка и клеммы. Длина кабеля и количество клемм будет зависеть от того, сколько устройств планируется заземлить на кузов (подключить к массе). После нарезки кабеля необходимо обжать клеммы и надеть термоусадку в тех местах, где кабель оголяется для соединения с клеммой. Завершающим этапом станет установка изготовленных проводов в подкапотном пространстве автомобиля.

Как работает кнопка запуска мотора. Доступные варианты и решения для самостоятельной установки кнопки стартера. Как самому установить кнопку запуска ДВС.

Признаки неисправности или пробоя высоковольтного свечного провода системы зажигания. Как проверить автомобильные бронепровода своими руками.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Как быстро завести двигатель при разряженной АКБ. Особенности и преимущества использования автономного пускозарядного устройства. Советы при выборе бустера.

Условия правильного хранения автомобильного аккумулятора. Снятие, осмотр и подготовка батареи. Как сохранить аккумулятор без регулярной подзарядки.

Основные способы ремонта треснувшего блока цилиндров двигателя. Обнаружение трещины, ремонт при помощи сварки, расклепывания или нанесения эпоксидного слоя.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его

Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе. Где находится масса на ваз 2114:

Аккумуляторная масса.

Аккумуляторная масса ВАЗ 2114 Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса ЭСУД ваз 2114.

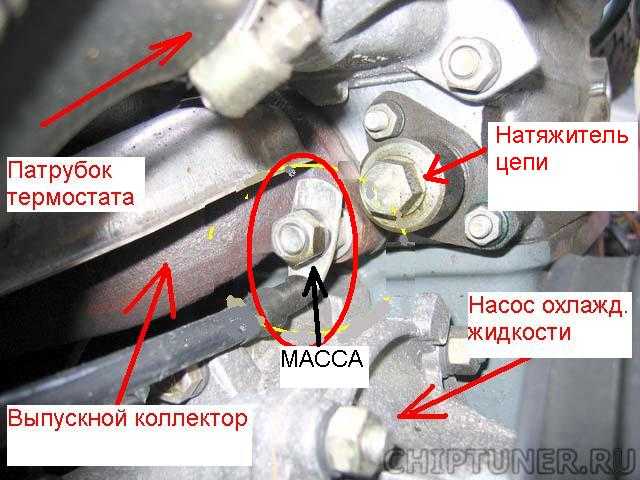

Масса эсуд ВАЗ 2114 Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели.

Масса приборной панели ВАЗ 2114 В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Ремонт стартера – как починить?

Из строя может выйти и сам стартер ВАЗ 2114. В этом случае понадобится его полная замена или основательный ремонт. Для начала отключите реле стартера от блока управления. Находится он внутри салона, с левой стороны рулевой колонки. На фото или схеме по маркировке вы найдете, какие именно предохранители нужно отключить. Если есть возможность, можно их и заменить.

Втягивающее реле стартера – устройство, принцип работы которого заключается в передачи тока от аккумулятора на стартер. Происходит это под воздействиям электромагнитного клапана. Как выглядит эта деталь, вы можете увидеть на фото. Именно втягивающее реле предотвращает сгорание обмотки стартера. Если бы его не было, то шел бы постоянный ток от аккумулятора. Втягивающее реле на моделях ВАЗ 2114 находится сверху на стартере, к нему подключается два провода, от зажигания и аккумулятора.

Чтобы заменить втягивающее реле стартера, необходим небольшой набор инструментов, а именно несколько ключей на 10 и 8, плоская отвертка и само устройство. Реле стартера в автомобиле ВАЗ 2114 расположено таким образом, что для его замены не нужно снимать полностью весь стартер. Стартер стоит снимать только в том случае, если необходимо провести полный его осмотр и выявления других причин поломки.

Втягивающее реле необходимо снимать аккуратно, чтобы втягивающий сердечник остался внутри

Особое внимание нужно уделить пружине – важно, чтобы она не осталась в стартере, потому что извлечь ее оттуда будет весьма проблематично. В комплекте нового реле нету сердечника, он приобретается отдельно, а пружина есть

При попытке завести авто втягивающее реле стартера может издавать щелчки – в этом случае нужно заменить такое устройство, как бендекс. Бендекс отвечает за прокрутку стартера и шестеренок двигателя. Расположено оно внутри самого стартера. При оборотах стартера устройство изнашивается, и время от времени требуется его полная замена.

Для чего делают разминусовку

В процессе эксплуатации авто можно столкнуться с тем, что электрическая бортовая сеть в буквальном смысле слова «проседает», особенно в моменты пиковых нагрузок (одновременное включение габаритов, ближнего и дальнего света фар, различных обогревов зеркал и стекол параллельно использованию климатической установки, электрических стеклоподъемников, мощной акустики и других устройств).

Также «провалы» в напряжении могут наблюдаться и без видимых причин, влияя на стабильность работы ДВС, его системы зажигания, ЭБУ, датчиков, сервоприводов и других электроустройств. Подобное может происходить в том случае, если в месте штатного крепления минусовой клеммы к кузову произошло окисление, контакт разрушился или появилась коррозия. Автомобильная электрическая сеть закономерно начинает работать нестабильно.

В первом случае дополнительная разминусовка мотора зачастую необходима по причине того, что кузов автомобиля старый, штатное место крепления массы пришло в негодность и т.п. Касательно улучшений и тюнинга, бытует мнение о том, что дополнительная разминусовка позволяет более равномерно распределить электричество в бортовой сети транспортного средства сравнительно с использованием штатной минусовой клеммы.

минус генератора;
масса от стартера;
минусовой провод от двигателя (желательно не менее 2 точек);
масса коробки передач (при наличии АКПП);
минус кузова в подкапотном пространстве (удаленная часть от АКБ);

Что такое «плюс» и «минус» в электричестве

Электроэнергия приходит в дом по проводам, протянутым от подстанции, которая получает энергию от источника, вырабатывающей ее (гидро-, тепло-, атомной электростанции). В зависимости от необходимого потребления мощности, различают вольтаж. Для крупных промышленных предприятий используют ток в 1000В, любая многоэтажка потребляет много энергии, для работы лифта необходимо 380В, а в квартирах – 220В.

Схема подводки электричества к дому

Иногда, в частных домах может быть использовано напряжение в 380В, если потребление довольно высокое и требует большой мощности. Для таких домов используют кабель в 5 жил (5 проводников). Эту сеть называют трехфазной, где 3 жилы-фазы разветвляются на потребителей, 1 жила – нулевая и 1 жила — заземляющая.

Трехфазный кабель

Важно! Электрический ток всегда движется в одном направлении и для правильной работы ему нужен замкнутый круг. В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление

В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»)

В стандартных квартирах рабочим напряжением является 220В, называется такая сеть однофазной, и в ней используется 2 или 3 проводника. Если в квартиру заведен 3‐х жильный кабель, то, для подключения розеток, рекомендуется использовать все 3 жилы, где 3-я используется для безопасности – заземление. В любом случае, в таком проводе только 1 сердечник под напряжением (фаза – это «плюс» или «минус»).

Итак, обычный электрический кабель для однофазной сети имеет 2 или 3 жилы:

Фаза («плюс») — провод, по которому напряжение приходит к электроприбору. Это энергия, на которой работают все электроприборы, освещение.
Ноль («минус») — провод, по которому ток возвращается. Также, ноль выравнивает фазное напряжение.
Заземление – нужно для защиты человека от удара электротоком, при повреждении изоляции или неисправности электроприбора.

Вам это будет интересно Определение плюса и минуса в электротехнике

Однофазный провод

Соединять «плюс» с «минусом» нельзя, произойдет короткое замыкание, что приведет к отсечению электричества автоматическим выключателем или выбиванию пробок.

Важно! Автоматический выключатель не сработает при неисправном электроприборе и потребителя ударит током. Чтобы этого не произошло, используют заземление. Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током

Если заземление в доме не предусмотрено, устанавливают УЗО для зашиты человека от поражения электрическим током.

Для чего нужна масса в автомобиле

Заземление двигателя обеспечивает электрический обратный путь для стартера. Плохое заземление двигателя является распространенной проблемой, приводящей к тяжелому запуску и отсутствию запуска.

Снаряженная масса и полная масса автомобиля

В следующем тесте выполняется считывание падения напряжения, чтобы определить нежелательное сопротивление в цепи заземления двигателя.

Отключите зажигание или топливную систему, чтобы предотвратить запуск двигателя во время испытаний.

Если система зажигания оснащена распределителем, вы можете отсоединить кабель высокого напряжения от крышки распределителя и заземлить его на двигатель (болт или кронштейн) с помощью проволочной перемычки. В других системах вы можете удалить предохранитель топливного насоса. Обратитесь к руководству по эксплуатации вашего автомобиля или ремонту автомобиля, чтобы найти предохранитель. Вы также можете использовать дистанционный выключатель стартера. Подключите переключатель к клеммам цепи управления реле стартера или соленоида (втягивающее реле).

Установите для цифрового мультиметра постоянное напряжение и выберите максимально близкий диапазон, но больший, чем напряжение аккумулятора. Например, 20 вольт. Или выберите функцию автоматического выбора диапазона, в зависимости от ваших функций мультиметра.
Подсоедините красный провод прибора к чистой поверхности двигателя, а черный провод прибора – к отрицательному (-) полюсу аккумулятора.
Попросите помощника запустить двигатель примерно на пять секунд, этого достаточно, чтобы получить хорошее чтение значений тока.

Вы должны получить показание 0,2 вольт или меньше. При необходимости обратитесь к спецификациям вашего производителя в руководстве по ремонту вашего автомобиля. Вы получили более высокое чтение? В цепи заземления есть нежелательное сопротивление. Чтобы найти проблему, перейдите к следующим шагам.

Переместите красный провод вашего измерителя на основную клемму заземления со стороны двигателя.
Пусть ваш помощник провернет двигатель, пока вы снимаете показания падения напряжения.

Повторите два предыдущих шага, переместив красный провод к разъему, соединяющему черный основной провод заземления с клеммой аккумулятора. Когда вы получаете показание около 0,2 В или ниже, нежелательное сопротивление находится между этой и предыдущей контрольной точкой. Проверьте на наличие коррозии, оборванных или ослабленных проводов.
