Почему не крутит стартер

как замкнуть стартер напрямую ваз 2109

Здравствуйте, уважаемые автолюбители! Многим из нас автомобилистам, довелось хоть однажды в своей жизни оказаться в ситуации, когда стартер авто упорно отказывался выполнять свое прямое предназначение. По известному всем закону Мерфи (в простонародье закон падающего бутерброда), случаются подобные неприятности в самый неподходящий момент ехать обязательно, да и время поджимает. В таких случаях не остается ничего иного, как завести машину без стартера либо замкнуть его напрямую, и отправляться в путь.

Перед тем, как замкнуть стартер напрямую желательна диагностика Прежде чем приступать к решительным действиям, неплохо было бы попытаться выявить, ведь некоторые из них можно самостоятельно устранить на месте. К самым сложным поломкам стартера относятся: неисправность сгоревшая обмотка стартера. Если вы диагностировали одну из таких сложных поломок, можете сразу начинать подыскивать способ пуска двигателя с нерабочим стартером.

Способов этих мало, зато действуют они безотказно. Суть первого простого и надежного способа завести машину без стартера заключается в том, что несколько, сочувствующих вам соседей по гаражу крепкого телосложения, упираются руками в багажник авто и по команде начинает разгон. Вы, находясь тем временем за рулем, включаете ключ зажигания и первую передачу. Чем активнее ведут себя толкающие (в смысле скорости разгона), тем быстрее заведется мотор.

Этот метод завести машину получил название с толкача и является самым популярным среди автолюбителей. Второй по популярности и эффективности авто-народный метод оживить двигатель автомобиля буксировка. Заключается в том, что ваша машина буксируется другим авто на какое-то расстояние при помощи троса

Вам при этом нужно проявить максимум осторожности: во-первых, учтите, что когда ваша машина заведется, она обязательно начнет ускоряться. Во-вторых, когда авто перед вами остановиться, не забудьте остановить свою машину. И наконец, не глушите мотор, когда будете выходить из машины, чтобы отцепить трос, иначе всю процедуру придется повторить

И наконец, не глушите мотор, когда будете выходить из машины, чтобы отцепить трос, иначе всю процедуру придется повторить.

Как завести автомобиль без толкача и троса? Просто замкнуть стартер. Попробовать вернуть авто к жизни можно и без применения грубой физической силы. Чтобы быстро справиться с поставленной задачей, необходимо иметь представление о том, как замкнуть стартер напрямую. Давайте разбираться, как завести стартер напрямую или, говоря авто-народным языком: как замкнуть стартер отверткой, гаечным ключом, монтировкой или другим подходящим подручным средством.

Стоит сразу оговориться, что отвертка с гаечным ключом помогут лишь в том случае, когда причиной неудовлетворительной работы стартера является неисправность втягивающего реле. Узнать о ней можно по характерным при повороте ключа. Звук этот свидетельствует о том, что произошло включение втягивающего реле, однако ведущая шестерня бендикса не может провернуть коленвал двигателя. Вот из этой ситуации не существует другого выхода кроме, как перемкнуть стартер и дать напряжение на обмотки. Итак, чтобы замкнуть стартер вам понадобится большая отвертка или гаечный ключ с зевом, соответствующим расстоянию между силовыми клеммами втягивающего реле, которым вам нужно будет попросту замкнуть их. Но сначала нужно выставить рычаг КПП в нейтральное положение и затянуть до отказа тормоз.

Ключ в замке должен быть приведен в соответствующее положение. В этих условиях отвертка (ключ) сработает как втягивающее реле. Вот такими нехитрыми способами можно привести в действие машину, недолго ломая голову над вопросом: как замкнуть стартер. Единственный момент в этой технологии заводя стартер напрямую на контактной системе зажигания, проследите за тем, чтобы не вышла из строя катушка. Ведь если на бесконтактных система зажигания коммутатор следит за подачей напряжения на катушку, то на классических контактных системах такой защиты нет. На контактных системах удобнее выполнять такие действия с ассистентом один ставит ключ в положение зажигания, второй замыкает контакт.

1 Признаки неисправностей и методы диагностики

Стартер – это электромеханическое устройство, обеспечивающее пуск двигателя от аккумулятора. Он работает вместе с другими системами, поэтому сначала проверяются они:

  • степень заряженности АКБ;
  • состояние клеммы массы;
  • целостность проводов и контактов;
  • исправность замка зажигания.

На эти места обращают внимание, когда при повороте ключа не слышен щелчок, якорь не вращается совсем или делает это очень медленно. Когда видимые признаки неисправности в электрической цепи не обнаружены, стартер снимают с машины и проводят диагностику

Понадобится аккумулятор в исправном состоянии, два силовых кабеля и мультиметр. Наиболее часто поломки случаются с втягивающим реле, щетками и коллектором якоря.

Первый способ проверки – с использованием батареи. Деталь надежно фиксируют, минусовую клемму соединяют с корпусом, а плюсовую – с верхним контактом. Если стартер исправен, слышен щелчок, и вал начинает вращаться. Когда это не происходит, возможны следующие основные причины:

  • на втягивающем реле подгорели контакты;
  • заклинил якорь;
  • повреждена обмотка реле или стартера.

Часто неисправность скрывается в щетках. Для проверки используют контрольную лампочку, один вывод которой соединяют со щеткодержателем, второй – с корпусом. Загорание свидетельствует о пробитой защите, требуется замена. Если износ равномерный, это произошло в течение длительного времени – процесс естественный. В противном случае проверяют состояние втулок. Если есть выработка, то якорь перекашивается, способствуя неравномерному стиранию щеток. К таким же последствиям приводит подгоревший коллектор, повреждение ламелей на нем.

Замыкание обмоток сопровождается отказом стартера – поломка нечастая, но случается. Чтобы проверить, используют мультиметр, наличие которого обязательно в арсенале автолюбителя, занимающегося ремонтом своими руками. Один контакт подключают на массу, второй по очереди к выводам обмоток – исправная показывает сопротивление 10 кОм. Пробой якоря проверяют, подсоединяя один контакт контрольной лампочки на 220 В к сердечнику, вторым касаются ламелей. В случае загорания неизбежен ремонт – перемотка или покупка новой детали.

Механические неисправности стартера проверяются, если он работает, но двигатель не запускается, потому что нет вращения коленвала. Причины в пробуксовке обгонной муфты, поломке рычага, износе поводкового кольца или буферной пружины. Для проверки бендикса его корпус через мягкую прокладку зажимают в тисках и прокручивают рукой. Исправный должен вращаться только в одну сторону, а в другую стопориться. Если на шестерне повреждены зубы, что определяется визуально, то стартер работает вхолостую – нет зацепления с маховиком двигателя.

Если слышен скрежет при запуске, то изношены зубья на венце. Значит, неправильный ход шестерни обгонной муфты. В ее корпус попадает грязь, засыхает смазка, тогда она тоже не работает. Определяют это после полной разборки и прочистки. Если стартер шумит, издает нетипичные звуки, требуется визуальный осмотр, демонтаж. Возможны такие поломки:

  • изношены втулки или ламели якоря;
  • отошли болты крепления;
  • выработаны зубья шестерни;
  • ротор задевает обмотки.

Случается, что стартер не останавливается, продолжает работать после того, как двигатель запустился. Причины в заедании рычага привода бендикса, изношенности его пружины или залипании контактов реле

Выхода из строя дорогостоящего и важного узла не следует допускать, нужно заранее обращать внимание на симптомы, указывающие на скорую поломку:

Устройство автомобильного стартера

Конструктивно данный узел в машине состоит из следующих компонентов:

  1. вал приводного устройства;
  2. втулка, расположенная на передней крышке механизма;
  3. ограничительное колечко;
  4. шестерня, оснащенная внутренним кольцом обгонной муфты;
  5. ролик обгонного шкива;
  6. опора вала приводного устройства с вкладышем;
  7. ось планетарной шестеренки;
  8. уплотнительный элемент;
  9. кронштейн рычага механизма;
  10. сам рычаг приводного устройства;
  11. передняя крышка стартерного механизма;
  12. якорное устройство реле;
  13. фиксирующая обмотка;
  14. тяговая обмотка;
  15. втягивающее реле;
  16. шток указанного выше элемента;
  17. сердечник втягивающего реле;
  18. пластина с контактными элементами механизма;
  19. защитная крышка втягивающего реле;
  20. контактные винты;
  21. вывод для подключения плюсовых щеточных элементов;
  22. скоба;
  23. держатель щеток;
  24. плюсовая щетка;
  25. вал якорного устройства;
  26. стяжной элемент;
  27. задняя крышка механизма, оснащенная втулкой;
  28. коллекторное устройство;
  29. корпус стартера автомобиля;
  30. постоянный магнит;
  31. сердечник якорного устройства;
  32. опора вала якоря с установленным вкладышем;
  33. планетарная шестеренка механизма;
  34. основная шестерня устройства, являющаяся центральной;
  35. водило;
  36. шестеренка, оснащенная внутренними зубчиками;
  37. кольцо отводки устройства;
  38. ступица с внешним колечком обгонной муфты.

Схема стартерного механизма

Причина

Не включается стартер.

Нарушены контактные соединения, произошло короткое замыкание или обрыв в цепях стартера. Возникла неполадка в тяговом реле.

Щелчки при запуске стартера.

Неисправность в обмотке тягового реле, батарея аккумулятора разряжена, в цепи стартера ослаблены контакты.

Стартер включается, но при этом якорь вращается медленно или не вращается вообще.

Аккумуляторная батарея разряжена, сгорели контакты тягового реле, нарушены контактные соединения, щетки изношены, коллектор загрязнен, произошло замыкание в обмотках.

Замок зажигания заедает в положении Стартер.

Бендикс (шестеренка) не выходит из сцепления с маховиком. Заведенный мотор раскручивает стартерный якорь до больших оборотов. Из-за этого стартер быстро сгорает.

Постоянно происходит залипание в замке зажигания.

Стартер продолжает работать, когда двигатель уже завелся. В этом случае нет смысла ремонтировать стартер — он будет ломаться постоянно.

Стартер быстро изнашивается.

При запуске двигателя частота вращения якоря стартера достигает полутора тысяч оборотов в минуту. Лишняя пара секунд его работы означает лишние 5-6 тысяч оборотов. При этом быстрее исчерпывается ресурс щеток, втулок, вилки, бендикса, коллектора.

После запуска двигателя стартер не выключается.

Спекание контактов в тяговом реле, неполадки в муфте свободного хода стартера.

При включении якорь стартера вращается, однако маховик по-прежнему неподвижен.

Повреждения шестерни привода, зубьев маховика, неполадки в работе рычага, ослабление крепления картера сцепления к стартеру, пробуксовка муфты хода привода, неполадки с поводковым кольцом.

Стартер теряет мощность в прогретой машине.

Потеря напряжения работающего стартера происходит в следующих местах:

  1. Крепежные болты;
  2. Посадочные места крепления;
  3. Под целой оплеткой – прогнившие силовые провода;
  4. Окисленные места спрессовки проводов с контактными клеммами;
  5. Ржавые крепежные шайбы и гайки.

Принцип работы стартера и его устройство

Стартер – это электромеханическое устройство, которое обеспечивает запуск двигателя, создавая первичный крутящий момент коленчатого вала с необходимыми оборотами, чтобы образовалась степень сжатия, для воспламенения горючей смеси.

Если по электрической части все в порядке и цепь без повреждений, то стоит демонтировать запчасть для разборки и детального осмотра с целью выявления дефектов. Но прежде чем это делать, нужно изучить устройство и принцип действия автомобильного стартера.

Устройство стартера автомобиля: 1. передняя крышка; 2. бендикс; 3. редуктор; 4. якорь; 5. корпус статора в сборе; 6. вилка; 7. втягивающее реле; 8. щеточный узел; 9. щетки; 10. задняя крышка стартера автомобиля.

При повороте ключа и запуске двигателя, происходят такие процессы:

Принцип работы стартера

  • Замыкаются контакты замка и через реле стартера, идет питание на обмотки (тяговую и удерживающую) втягивающего реле.
  • Магнитное поле в обмотках с усилием втягивает якорь вовнутрь корпуса (сжимая возвратную пружину).
  • Затем начинает толкать шток с контактной пластиной, которая и замыкает контакты втягивающего реле вследствие чего, мотор стартера начинает вращаться. А одновременно с этим вилкой от якоря выдвигается вперед бендикс, приводя свою шестерню в зацепление с маховиком двигателя. Что впоследствии и приводит к запуску.
  • В тот момент, когда маховик начинает вращаться быстрее, нежели шестерня бендикса, обгонная муфта предотвращает передачу крутящего момента и бендикс, рычагом отводится назад, благодаря возвратной пружине возвращается в свое положение.

Ключ в замке зажигания возвращается в первоначальное положение и напряжение на управляющей клемме исчезает. Исходя из рассмотренной схемы, можно делать предположения о возможных неполадках на соответствующих этапах.

Что это такое и зачем он нужен

Стартер – это механизм автомобиля, который предназначен для прокрутки коленчатого вала двигателя внутреннего сгорания при помощи электрического тока аккумуляторной батареи автомобиля. Простыми словами – электромеханическая деталь, позволяющая запустить двигатель машины.

Реклама:

На заре становления автомобильной эпохи, чтобы завести мотор авто, нужно было вручную прокручивать с определенной частотой коленчатый вал двигателя. Многие еще помнят, как на советских автомобилях старых годов выпуска, водитель вставлял в переднюю часть машины, а именно в бампер или под него, необычный предмет, напоминающий кочергу. Затем резким вращением этой рукоятки запускал двигатель своего «железного коня». Хорошо, если он с первого раза «схватывал», а если нет, то дергать эту кочергу приходилось очень долго, вспоминая всех родственников по маминой линии конструкторов его машины. Эта кочерга в народе звалась «кривой стартер».

Со временем людям надоело «дергаться» перед авто, чтобы его завести и инженеры придумали электрический его вариант. Теперь вращение коленвала происходила за счет собственной электроэнергии автомобиля.

Основные неисправности и их признаки

Найти неисправности может только специалист, поэтому рекомендую познакомиться с методикой проверки стартера автомобиля от опытного автоэлектрика. Сейчас перечислю некоторые признаки поломок:

  1. При повороте ключа в замке зажигания слышно щелканье, но характерного звука вращения вала двигателя нет. – Возможно, окислились силовые болты втягивающего реле или подгорела токопроводящая пластина штока внутри реле
  2. Ключ в положение «Пуск», а щелчка не было, слышно только жужжание стартерного электродвигателя. – Не сработало должным образом втягивающее. Рекомендуется проверить втягивающее реле мультиметром или контрольной лампой.
  3. После успешного старта мотора слышен звук работающего стартера, при этом ключ зажигания находится в исходном положении. Может быть, шестерня не вышла из зацепления с движком или неисправен бендикс

В любом случае, чтобы правильно определить, что сломалось, нужно снять его с автомобиля и провести диагностику на столе от аккумулятора. Тогда точно будет видно, что вышло из строя. Сильно может помочь обычный визуальный осмотр видимых частей стартера. Более детальные рекомендации смотрите в видео подборках по теме.

Заключение

Видео по теме:

Какие бывают автомобильные стартеры, их разновидности и чем они отличаются:

Бендикс. Что может в нем сломаться:

Схема стартера

Принципиальная схема обеспечения пуска силового агрегата, в которой участвует стартер (поз.3) выглядит так, как показано на рис.2, а ее основными элементами служат: аккумуляторная батарея (поз.1), генератор (поз.2) и выключатель (замок) зажигания (поз.4).

Рис.2

Кроме того, в данном разделе статьи мы посчитали уместным разместить еще одну схему, позволяющие произвести достаточно эффективную проверку работоспособности стартера.

Схема соединений для проверки стартера на стенде

Для проверки (на стенде) механических и электрических параметров стартера собирают несложную схему, приведенную на рисунке 3. Ее элементами являются:

  • сам стартер (поз.1);
  • цифровой или стрелочный вольтметр, предел шкалы которого составляет не менее 15 Вольт (поз.2);
  • ползунковый реостат, примерно на 800 Ампер (поз.3);
  • цифровой или стрелочный амперметр, величина шунта которого составляет 1000 Ампер (поз.4);
  • выключатель (поз.5);
  • автомобильная АКБ емкостью 55 А/час (поз.6).
  • соединительные провода сечением 16,0 миллиметров квадратных и более.

Принцип работы стартера

При попытке запуска двигателя узел работает следующим образом:

  1. Ток подается через замкнутые контактные элементы замка зажигания на реле механизма. После этого он идет на клеммы тяговой обмотки.
  2. Якорное устройство тягового реле начинает выполнять поступательные движения внутри корпуса механизма. Это приводит к перемещению обгонной муфты до момента, пока зубчики ее рабочей шестеренки не зацепятся с зубцами венца маховика.
  3. Когда якорное устройство тягового реле достигнет конечного положения, это приведет к замыканию контактных элементов. В итоге происходит подача тока непосредственно на обмотку электрического моторчика, а также на элемент, удерживающий реле.
  4. Вал стартерного механизма начинает передавать крутящийся момент на коленвал силового агрегата, для чего используется маховик. Подача вращения способствует обеспечению запуска двигателя машины.
  5. После того как скорость вращения маховика станет больше, чем коленвала двигателя, зубчики рабочей шестеренки бендикса покинут зацепление с венцом. Это приведет к возвращению пружинки обгонной муфты к начальному состоянию, которое было до запуска ДВС.
  6. На следующем этапе ключ в замке положения возвращается в стандартное состояние. Это приводит к прекращению подачи тока на контактные элементы стартерного устройства от аккумулятора. В дальнейшем функционирование двигателя автомобиля проходит без участия механизма.

Данный тип устройств можно разделить на две разновидности:

  • с редуктором;
  • без него.

С редуктором

Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции. Это позволяет обеспечить более высокий ресурс эксплуатации обмотки статора и свести проблемы, связанные с ней, к минимуму.

На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.

Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:

  • компактные габариты и небольшой вес;
  • низкая стоимость запчастей для ремонта и восстановления механизма;
  • возможность эффективного запуска силового агрегата в условиях пониженных температур.

Минусы устройств:

  • запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
  • в результате низкой стоимости деталей страдает их качество;
  • сложность выполнения ремонта по сравнению с безредукторными механизмами.

Без редуктора

По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.

Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.

Основные плюсы стартеров, не оснащенных редукторами:

  • высокая надежность;
  • возможность проведения простого ремонта;
  • если устройство сломается, в продаже без проблем можно найти детали для его восстановления.

Минусы:

Запуск двигателя без стартера с АКПП методом замыкания

Этот способ подходит не для всех автомобилей, а только на тех, где возможен открытый доступ к приводному устройству компрессора. Для запуска понадобится крепкая верёвка диаметром 5-7 мм и прочная палка круглого сечения размером около одного метра (можно использовать простой черенок лопаты). Суть пуска в передаче крутящего момента от шкива компрессора кондиционера на маховик коленчатого вала.

  1. Штатный ремень привода на шкиве компрессора снимается.
  2. Один конец верёвки наматывается на маховик коленвала.
  3. Второй конец через подготовленную палку, которая закрепляется горизонтально на двигателе, на шкив компрессора.
  4. Включают зажигание одновременно с кондиционером.

Мощности включённого компрессора обычно хватает для того, чтобы провернуть коленчатый вал двигателя и срабатывании искрообразования.

В результате окисления напряжение в цепи падает и стартеру не хватает мощности для прокрутки маховика коленвала. Для устранения этой причины необходимо зачистить контакты мелкозернистой шкуркой, удалив окислы, и обработать их антикоррозионным составом. Если эти меры не приводят к нормальной работе стартера, то требуется более серьёзная диагностика.

Для грамотного пуска двигателя путём замыкания стартера на автомобилях с автоматической коробкой передач необходимо учитывать электрическую схему соединений его узлов. Типичная ошибка автомобилистов при попытке замкнуть стартер – перемкнуть две выводные клеммы контактов отвёрткой. В этом случае электродвигатель срабатывает, но тяговое реле остаётся отключенным и не подключается обгонная муфта. Замыкать напрямую силовые выводы стартера не рекомендуется.

В любом стартере имеется три плюсовых контакта «В», «М», «S» и один минусовой – 8, который всегда подключен к корпусу. Вывод «В» всегда находится под напряжением постоянного тока от аккумуляторной батареи. Порядок действий:

  1. Прежде чем замкнуть контакты нужно найти клемму «S». На современных стартерах она выглядит в форме защитного кожуха-лепестка.
  2. Внимательно проследите отличие контактов «В» и «М» — постоянно подключенный «В» имеет маркировку « 12».
  3. Для запуска стартера замыкаются контакт «В» и клемму «S».
  4. Замыкание производится кратковременно и только после подключения «нейтраль».
  5. Запрещается замыкать контакты «В» и «М»!

Выводной контакт «В» здесь закрыт резиновым защитным кожухом, а клемма тягового реле «S» находится под пластиковым штекером, который перед замыканием необходимо снять.

При замыкании контактов соблюдайте технику безопасности: тяговое реле автомобиля на холостом ходу потребляет от 30 до 100 А, а пусковая сила тока может доходить до 600 А. Работать необходимо в изоляционных перчатках, в случае «прикипания» отвёртки или ключа следует немедленно снять клемму минус с аккумуляторной батареи. Напряжение работы стартера 12 В не опасно, но при ошибках можно сжечь предохранители или проводку.

Самым главным недостатком минусом в этом способе запуска стартера является то, что можно легко сжечь катушку зажигания. Именно поэтому специалисты рекомендуют проводить такое действие только один раз. Но иногда двигатель не запускается таким методом, поэтому причина кроется гораздо глубже.

Также стоит учитывать, что в тех местах, где отвертка соприкасается с клеммой, выдается ток до 50 А. Она может, легко прикипеть, а также пойдет отдача в руку, ее можно быстро удалить при помощи рожкового ключа.

Самым популярным способом среди водителей является запуск с толкача, для этого в помощь нужны пару человек. Этот вид запуска прекрасно подходит для Ваз 2110, лучше всего запуск производить на небольшом спуске. Чтобы запустить автомобиль Ваз 2110 с толкача, необходимо чтобы помощники уперлись руками в багажник, водитель в это время включает 2 или 4 скорость. И здесь главное чтобы как можно лучше разогнать автомобиль, только так автомобиль быстрее заведется.

Сам по себе стартер деталь не сложная, но считается одним из главных элементов автомобиля. И чаще всего он может выйти из строя из-за окислившихся контактов, обрыва провода, а также может быть, неисправна электрика автомобиля. Именно поэтому стоит проводить ревизию этой детали.

>Для чего нужен стартер в автомобиле и где он находится?

Стартер в автомобиле — это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.

Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором — из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.

Очень непросто подобрать аналогичный стартер для японских и американских автомобилей.

Сниженное напряжение будет влиять на мощность катушки. При этом сердечник тягового реле не сможет замкнуть контактные пластины из-за того, что не сможет сжать возвратную пружину. Результат – щелчок и тишина, или легкое жужжаниевращающегося стартера.

Стартер на Волге — штука весьма надежная, и какие-то неприятности с ним случаются не часто. Как правило, в процессе эксплуатации он вообще не требует к себе никакого внимания, но мы с вами знаем, что сломать можно все, что угодно, даже если это, как в известном случае, чистая гидравлика.

В этой статье вы найдёте:

Коротко коснемся основ.

Итак, в основе стартера — электродвигатель постоянного тока. На переднем конце его вала находится скользящая муфта и шестерня, которая в момент пуска входит в зацепление с зубьями маховика двигателя. Перемещение муфты обеспечивает втягивающее реле, расположенное на корпусе стартера. Шток реле в момент запуска перемещается и тянет за собой вилку, которая и выталкивает муфту с шестерней в положение зацепления с маховиком.

Катушка тягового реле имеет две обмотки.

  • Втягивающая. Подключается при переводе ключа в положение «старт». Она обеспечивает перемещение штока реле. После срабатывания первой обмотки шток перемещается и сдвигает контактный «пятак», замыкая им контакты, включающие двигатель стартера и вторую, удерживающую обмотку.
  • Удерживающая. Нужна для того, чтобы удерживать шток втянутым до тех пор, пока ключ находится в положении «старт».

Соответственно, все неисправности сводятся либо к проблемам со втягивающим, либо с самим электромотором, либо с муфтой.

Как правило, стартер отказывается заводить машину в самый неподходящий момент и совершенно неожиданно. То есть, вчера все было хорошо, а сегодня поворачиваем ключ в положение «старт», а он не крутит… или крутит но как-то не так, как должен, или издает посторонние звуки. В любом случае, ждать чуда не нужно, само не пройдет. Попробуем найти и устранить неисправность.

Основные компоненты стартера

По сути, устройство стартера автомобиля, схема его подключения к бортовой сети, одинаковы практически у любого производителя. Независимо от того, в какой стране изготовлен автомобиль и по каким стандартам. Отличаться устройства могут только лишь вариантом исполнения, качеством изделий, но общая конструкция будет однотипна. Можно выделить несколько основных компонентов:

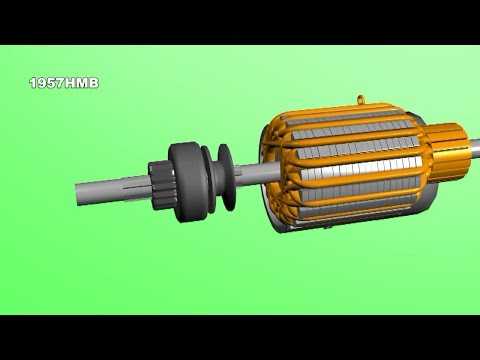

  1. Ротор – подвижная часть стартера автомобиля. На нём имеется обмотка, на которую подается электрический ток.
  2. Статор является неподвижной частью. Некоторые производители электродвигателей в целях экономии устанавливают постоянные магниты. Но это делать неразумно, так как значительно снижается мощность электрического двигателя.

Обычно такая конструкция используется в редукторных стартерах. Без дополнительных шестерен электродвигатель не способен развить крутящий момент, необходимый для вращения коленчатого вала. В таких механизмах есть и преимущества, и довольно существенные недостатки. Главный плюс – это то, что при запуске двигателя стартер потребляет очень маленький ток. Но конструкция узла намного сложнее.

Где он находится

Этот вопрос задают те, кто только стал счастливым обладателем транспортного средства. В большинстве случаев о его местонахождении под капотом задумываются тогда, когда он начинает барахлить, или те, кто любит самостоятельно поковыряться в машине в гараже.

В независимости от типа двигателя и его расположения под капотом, механическая или автоматическая коробка передач стартер находится в непосредственной близости к коробке, частично закреплен на ней болтами.

Помните, когда рассматривали принцип работы сцепления, упоминалась такая деталь, как «маховик». Он соединен с коленчатым валом мотора, через него и сцепление передается момент с двигателя на КПП. Он имеет форму большой шестерни и своими зубцами соединяется со стартером. Поэтому, найти его можно всегда возле коробки передач, потому что через механизм бендикса (об этом «звере» поговорим позже) передается вращение на шестерню маховика, а с него на коленвал движка.

Прежде чем говорить о принципах работы, давайте разберем из чего он состоит.

Конструкция

Как говорилось выше, стартер – это электромеханический механизм, преобразующий электрическую энергию в энергию вращения. Она передается на вал мотора, чтобы его прокрутить для запуска. Поэтому разделить его условно можно на две части: электрическая и механическая.

К электрической относятся:

  1. Втягивающее реле с обмотками (втягивающей и удерживающей)
  2. Щетки. Они передают ток на обмотки якоря
  3. Электродвигатель

Механическая часть:

  1. Шток втягивающего реле с пружиной
  2. Вилка
  3. Бендикс с шестерней
  4. Шток электродвигателя.

В зависимости от конструкции различают классические и редукторные стартеры. В редукторном, для передачи крутящего момента, используется редуктор. На хвостовик которого «насажен» бендикс. В классическом варианте – он находится на самом якоре электродвигателя.

Редуктор упрощает передачу энергии вращения на коленчатый вал ДВС, уменьшает количество затраченной энергии. Из недостатков – меньшая надежность и усложнение механизма.

Рассмотрим конструкцию каждой части стартера. Из чего она состоит и для чего нужна.

Как работает стартер

Зная его конструкцию и принцип действия всех его частей, можем объяснить принцип работы.

  • Поворачиваем ключ зажигания в положение «Пуск двигателя»
  • Напряжение от замка зажигания поступает на обмотки втягивающего реле, возникает электромагнитное поле, которое притягивает шток с токопроводящей пластиной к силовым контактам реле. Одновременно этот шток перемещает вилку бендикса и вводит в зацепление его шестерню с маховиком коленвала
  • Токопроводящая пластина, замкнув контакты реле, направляет ток от аккумулятора через щеточный аппарат на обмотки якоря электродвигателя
  • Он начинает вращаться и приводит в движение маховик коленчатого вала мотора. Происходит запуск ДВС
  • Водитель отпускает ключ, размыкается электрическая цепь втягивающего реле и стартер прекращает работу

Видео принцип работы стартера автомобиля:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
