Двигатель камаз

Система смазки двигателя Камаз 740

У всех дизельных двигателей Камаз 740 комбинированная система смазки с так называемым «мокрым» картером. Она обеспечивает подачу масла под давлением наверх к подшипникам распредвала и коленвала, к втулкам коромысел, к подшипникам компрессора и ТНВД. Верхние сферические штанги толкателей также обеспечиваются смазкой по средствам пульсирующей подачи масла.

В систему смазки всех двигателей Камаз 740 входят:

Масляный насос,
Масляный картер,
Полнопоточный фильтр очистки масла,
Центробежный фильтр очистки масла,
Радиатор,
Масляные каналы в блоке цилиндров, в головках цилиндров, в передней крышке и картере маховика,
Наружные маслопроводы,
Маслозаливная горловина,
Клапана,
Система контроля, которая и обеспечивает нормальную работу системы смазки.

Схема системы смазки Камаз 740.

Масло из картера через маслоприемник подается в масляный насос, из его нагнетающей части по маслоканалу в правой стенке блока цилиндров оно попадает в фильтр, где происходит его очистка, затем уже очищенное масло попадает в главную магистраль и уже от туда по отводным каналам доходит до коренных подшипников коленвала, втулок коромысел и верхних наконечников штанг толкателей.

Шатунные подшипники коленвала смазываются через отверстия внутри самого вала, куда масло попадает из коренной шейки. Маслосъемные кольца, после того как сняли масло со стенок цилиндра, направляют его в поршень, где оно смазывает опоры поршневого пальца и подшипник верхней головки шатуна.

По каналам задней и передней стенок блока цилиндров, под давлением, масло подается в подшипники компрессора и ТНВД.

Включатель гидромуфты, которая управляет приводом вентилятора смазывается из главной магистрали.

После прохождения радиаторной секции масляного масло попадает в центробежный фильтр и уже от туда стекает в картер двигателя. Если кран включения масляного радиатора закрыт, то после центробежного фильтра масло, минуя радиатор, попадает в картер. Все сотальные детали и узлы двигателя Камаз 740 смазываются от брызг и масляных паров.

Капитальный ремонт

заказать ремонт

Капитальный ремонт двигателя КамАЗ-740 — это довольно сложная процедура, которая требует знаний конструкции, технических норм и специального оборудования для проведения данных операций. Существуют инструкции к проведению капремонта силовых агрегатов, которые разработаны заводом-изготовителем, в них достаточно точно прописаны все тонкости процесса.

Последовательность действий проведения восстановительных операций по двигателю КамАЗ-740:

Для начала неисправный мотор разбирается для определения дефектов.
Следующим этапом становится диагностика неисправностей. Сюда входит проведение диагностических работ по коленчатому валу, головкам блока цилиндров, распределительному валу, водяному и масляным насосам. При проведении ремонтно-восстановительных работ обязательно восстановается топливный насос высокого давления подачи топлива.
Следующий этап ремонта силового агрегата — это расточка блока и коленчатого вала. Стоит отметить, что коленвал у КамАЗ — деталь достаточно прочная, так что не всегда это требуется. А вот с блоком дела обычно обстоят намного хуже. В любом случае придется растачивать цилиндры, но и это не всегда помогает. Так, если мотору более 20 лет, то единственным решением является гильзовка блока.

Наименование / Ремонт	1	2	3	4
Коленчатый вал	0,25 мм	0,50 мм	0,75 мм	1,00 мм
Блок цилиндров	120,5 мм	121,0 мм	121,5 мм	СТ — гильзовка

Неотъемлемым этапом проведения восстановления мотора является ремонт всех головок, которых у КамАЗ восемь штук. Так, зачастую меняются направляющие втулки, которые для начала разворачиваются на токарном станке. На клапанах снимается и подгоняется фаска, а седла подвергаются шарошке.
Следующим этапом становится полировка кулачков распределительного вала. Проводится это на токарном станке при помощи специальной пасты и наждачной бумаги.
Дальше идет этап ремонта водяного и масляного насоса. Специалисты по ремонту моторов неохотно ремонтируют эти детали, но в связи с особой дороговизной им приходится, чтобы сохранить клиентов. Как уже говорилось ранее, замене подлежат только некоторые элементы изделий. Так, меняются крыльчатка, вал в сборе, манжета и подшипники.
Перед тем как приступить к процедуре укладки коленчатого вала, необходимо провести процесс балансировки. К коленвалу прицепляют сцепление и вращают, устанавливая специальные грузы. Если не провести данную процедуру, то в процессе эксплуатации вал разбалансируется, что приведет к разбитию бугелей и шатунов с вкладышами.
Последним этапом по праву может считаться сборка. Этот процесс достаточно долгий, поскольку занимает почти целый день. Коленчатый вал укладывают, и проходит процесс «перевязки». Это процедура соединения коленвала с поршневой группой и установка вкладышей, как коренных, так и шатунных. Далее собирается масляный насос и помпа. Собираются все мелкие детали. Последними устанавливаются головки блока, клапанные крышки, ТНВД и система выпуска.
После того как двигатель собран, его необходимо обкатать. Делается это только на горячую. К силовому агрегату подключают систему питания и систему выпуска, а затем его заводят, регулируя обороты, и периодически выставляются зазоры клапанного механизма.

После того как силовой агрегат КамАЗ собран, его устанавливают на автомобиль и испытывают на ходу.

Ремонт и обслуживание двигателей КамАЗ-740 достаточно простое, и не требует никаких особых навыков и умений специалистов. В отличие от западных аналогов, мотор КамАЗ имеет простые конструктивные особенности и не имеет сложной электроники.

заказать ремонт

Технические характеристики КПП КАМАЗ 7403.10-260

Модель	7403.10-260
Тип двигателя	с воспламенением от сжатия
Число тактов	4
Расположение и число цилиндров	V-8
Диаметр цилиндра и ход поршня, мм	120×120
Рабочий объём, л	10,86
Степень сжатия	17
Номинальная мощность брутто по ГОСТ 14846-81, л.с., не менее	260
Номинальная частота вращения коленчатого вала, мин-1	2600±50
Максимальный крутящий момент брутто по ГОСТ 14846-81, кгс×м, не менее	68
Частота вращения коленчатого вала, соответствующая максимальному крутящему моменту, мин-1	1700±100
Минимальный удельный расход топлива, г/(л.с.×ч)	155
Расход масла на угар на режиме номинальной мощности, в % от расхода топлива, не более	0,8
Масса не заправленного смазкой двигателя в комплектности поставки, кг	780
Габаритные размеры: длина´ширина´высота, мм	1160´900´1100
Угол развала	90°
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Модель ТНВД	334
Модель форсунки	271-01
Направление вращения коленчатого вала (по ГОСТ 22836-77)	правое

Технические характеристики моторов класса Евро

Двигатель КамАЗ Евро 0 считают самым первым мотором семейства. Самый известный мотор серии 740. Он хороший и надёжный. Но его проблемой является несоответствие новейшим европейским стандартам.

Таблица КамАЗ двигатель Евро 0

Модель движка	740-210	740-260
Мощность двигателя, кВт (л. с.)	154(210)	191(260)
Частота вращения коленчатого вала	2600	2600
Максимальный крутящий момент, Нм(кГм)	667(68)	765(80)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
Степень сжатия топливной смеси	17	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения коленвала по ГОСТ 22836-77	правое	правое
Вес двигателя в комплектности (брутто) по ГОСТ 14846-81, кг	750	780
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	33 ЯЗДА	334 ЯЗДА
Форсунка движка	271	271
Давление начала впрыскивания, МПа	21,3-22,3	22,95-23,73 (234-242)

О ДВИГАТЕЛЕ КамАЗ ЕВРО 2

Более современные и доработанные двигатели Евро 2 КамАЗ. Первый двигатель КамАЗ 740 уступает мотору евро 2, в первую очередь, современностью исполнения узлов и агрегатов, а также другим европейским требованиям.

Всего выпущено 4 модели мотора класса Евро 2. Все они вместе с подробной технической характеристикой представлены ниже в таблицах.

Таблица Двигатель КамАЗ Евро 2. Часть 1

Модель движка	740.31-240	740.30-260
Мощность, кВт (л. с.)	176(240)	191(260)
Частота вращения коленчатого вала	2200	2200
Максимальный крутящий момент, Нм(кГм)	980(100)	1078(110)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
Степень сжатия камеры сгорания	16	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения по ГОСТ 22836-77	правое	правое
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг	760	885
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	337-20 ЯЗДА	337-71 ЯЗДА
Форсунка движка	273-51	273-51
Давление начала впрыскивания, Мпа	21,3-22,5	21,4-22,4

Таблица Двигатель КамАЗ евро 2. Часть 2

Модель движка	740.51-320	740.50-360
Мощность движка, кВт (л.с.)	235(320)	265(360)
Частота вращения коленчатого вала, мин -1	2200	2200
Максимальный крутящий момент, Нм(кГм)	1020(104))	1147(117)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/130	120/130
Рабочий объем мотора, л	11.76	11.76
Степень сжатия камеры сгорания	16.5	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения коленчатого валапо ГОСТ 22836-77	правое	правое
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг	885	885
Заправочная емкость системы смазки, л	28	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	33720-03 ЯЗДА	33720-04 ЯЗДА
Форсунка движка	27350	27350
Давление начала впрыскивания, МПа	23,34-24,52	23,34-24,54

МОТОР КамАЗ ЕВРО 3

Двигатели КамАЗ Евро 3 в основе являются переходным звеном от моторов Евро 2 и Евро 4, поэтому в статье их детальной характеристики не будет.

МОТОР КамАЗ ЕВРО 4

Таблица Двигатель КамАЗ Евро 4

Модель движка	740.70-280	740.71-320	740.72-360	740.73-400	740.74-420	740.75-440
Расположение и число цилиндровв моторе	V-8
Диаметр цилиндра и ход поршня, мм	120×130
Рабочий объём движка, л	11.76
Степень сжатия камеры сгорания	16.8
Максимальная полезная мощность мотора по Правилам ЕЭК ООН № 85-00, номинальная мощность нетто по ГОСТ 14846-81, л. с., не менее	280	320	360	400	420	440
Номинальная частота вращения коленвала, мин -1	1900
Максимальный полезный крутящий момент мотора по Правилам ЕЭК ООН № 85-00, максимальный крутящий момент нетто по ГОСТ 14846-81, кгс*м, не менее	1177	1373	1570	1766	1864	2060
Частота вращения коленвала, соответствующая максимальному крутящему моменту, мин -1	1300 +/- 50
Минимальный удельный расход топлива, г/(л. с.*ч)	194.5
Расход масла на угар на режиме номинальной мощности, в % от расхода топлива	0.06
Масса незаправленного смазкой двигателя в комплектности поставки, кг	870
Размеры:Длина х Ширина х Высота, мм	1260х930х1045

СUMMINS (КАМЕНС) ДВИГАТЕЛЬ КамАЗ

Двигатели Каменс – зарубежные моторы, устанавливаемые на КамАЗы нашего производства. По мощностным характеристикам они приравниваются к Российским 740, не уступая последним ни в надёжности, ни в мощности.

На КамАЗе двигатели Каменс зарекомендовали себя как достойная, хоть и более дорогая альтернатива русскому мотору, легендарному 740-му.

Блок цилиндров двигателя КАМАЗ 740: цена, вес и описание

ОписаниеДоставка и оплатаРазмеры и весАртикулБ/уВопрос-ответ

Указана стоимость на блок цилиндров КАМАЗ 740 без распредвала. Если вам необходимо приобрести в сборе, то цена составит 115.000 рублей с НДС.

Применяется на технику до 2002 года выпуска за некоторыми исключениями. Не подходит на замену современных образцов. Поставляется со втулками под распредвал. Купить блок двигателя КАМАЗ 740 вы можете в нашей компании с хорошей скидкой. Цена на запчасть с консервации почти в 2 раза ниже, чем на новую. Гарантия составляет 6 месяц.

На какую технику применялся блок цилиндров КАМАЗ 740:

4310;5320;5511;5410 и другие подобные машины, в том числе Урал 4320 и автобус Лиаз.

Производитель — КАМАЗКод для заказа: 740.21-1002012-21

Статьи про товар:

Блок цилиндров на КАМАЗПодробная информация, характеристика, модельный ряд или устройство блока двигателя КАМАЗ. Из чего он сделан и какую функцию выполняет.

Доставка осуществляется по всей России.

Оплата осуществляется наличным или безналичным расчётом.Возможна отсрочка платежа или оплата по факту получения.

Вес блока цилиндров КАМАЗ 740 — 230 кг. Ширина — 0,6 м. Высота — 0,45 м. Длина — 0,63 м.

Примерный чертеж блока цилиндров КАМАЗ 740:

Артикулы:

740.21-1002012-20740.21-1002012-21

Возможные обозначения, в том числе устаревшие модели:

740.21-1002015740 21 10020157401002015740.21-1002011740.21-1002010

Купить блок цилиндров двигателя КАМАЗ 740 дешево

Если у вас очень старенький КАМАЗ и существует острая потребность в экономии, можете купить блок цилиндров двигателя КАМАЗ 740 бывший в употреблении. Наша компания провела полную проверку и диагностику. Деталь отремонтирована и готова для установки на автомобиль. Цена на блок цилиндров КАМАЗ зависит от случая и состояния запчасти, подробности уточняйте у наших консультантов

Гарантия на такую часть двигателя — 3 месяца.

Какие проверки мы проводим?

Блок цилиндров КАМАЗ проверяется на трещины, целостность шеек, задиры и прочие дефекты.

Какие блоки не проходят проверку?

Со следами сварки, наплавки или в сильно выраженном ремонтном размере.

Блок цилиндров КАМАЗ б/уЧто нужно знать при покупке, пример реальной ситуации. Обязательно проверяйте блоки перед покупкой.

нашим специалистам, мы обязательно ответим.

dvigatelkama.ru

Особенности

Более активное и плотное сгорание топлива существенно уменьшает выброс токсичных отработанных газов. Также снижается количество дыма, благодаря уменьшению остаточных твердых продуктов (сажи). Проще говоря, увеличивается общая экологическая безопасность мотора.

Установка турбокомпрессора на КамАЗ увеличивает расход горючего. Но, в целом затраты топлива для получения единицы мощности в таком моторе ниже, чем в обычном аналоге. То есть «движок» с наддувом «прожорливее», но и мощнее. В результате использование силового агрегата с турбиной для получения конкретной мощности выгоднее, чем достижение того же показателя на обычном дизеле. Ниже представлена схема газотурбинного наддува.

1 – тепловой обменник; 2 – радиатор охлаждающей системы; 3 – вентилятор; 4 – мотор; 5 и 6 – турбокомпрессоры.

Как проверить

Неисправность турбокомпрессора характеризуется наличием одного или нескольких отличительных признаков:

повышенный расход масла;
нехарактерный звук работающего агрегата;
падение мощности силовой установки;
появление из выхлопной трубы сизого или синего дыма.

Проверить турбину можно, не демонтируя ее со штатного места. Первичная диагностика работоспособности агрегата включает в себя:

осмотр рабочих лопаток турбины и компрессора;
проверку состояния патрубков;
контроль наличия осевого и радиального люфта.

Для проверки состояния лопаток необходимо отсоединить выхлопной патрубок турбины и напорный — компрессора. Попадание в рабочие полости даже небольших твердых частиц приводит к образованию задиров и сколов на теле лопаток. При больших скоростях вращения (70-90 тыс. об/мин) это приводит к разбалансировке турбоагрегата, появлению неравномерной нагрузки на подшипники, вибрации и, как следствие, — падению оборотов. Сбои в работе турбины ухудшают параметры наддува и уменьшают тягу двигателя.

Патрубки не должны иметь следов масла. В отдельных случаях может наблюдаться масляное отпотевание на выходе из компрессора, однако при этом напорный патрубок остается сухим. Замасленные патрубки и повышенный расход масла могут обуславливаться как неисправностями турбины, так и двигателя. Правильное определение места дефекта позволит принять верное решение по его устранению.

Наличие люфта в радиальном и осевом направлениях чреват задеванием лопаток о стенки улитки. Это может привести к полному разрушению агрегата. Сдвиг ротора в осевом направлении недопустим. Возможен люфт в диаметральной плоскости не более 1 мм. Если же перемещение ротора больше нормы, то турбоагрегат необходимо демонтировать для ремонта или замены.

Если по результатам диагностики неисправность обнаружить не удалось, то необходимо проверить герметичность выхлопного тракта для турбины и напорного — для компрессора. Падение мощности автомобиля может быть обусловлено плохой регулировкой или неисправностью топливной аппаратуры. Большое влияние на параметры наддува оказывает состояние воздушного фильтра.

Маркировка

Маркировочный номер моторов – 8 цифр, которые наносятся на необработанную поверхность блока цилиндров двигателя и включают базовый код модели (номер двигателя) и код модификации (740.51-320). Каталожная маркировка в документации выполняется с дополнительными цифрами, которые дают представление о комплектации, виде и модели топливного насоса, применяемости.

Примеры маркировок и их расшифровки:

740.31-1000400-41 – комплект с ТНВД Bosch 0402 648 608 для КАМАЗ-53215 и 43253;
740.30-1000402-80 – мотор с насосом ЯЗДА 337-1111005-20 (с корректором по наддуву и форсункой 273-20) для КАМАЗ-43118 и так далее.

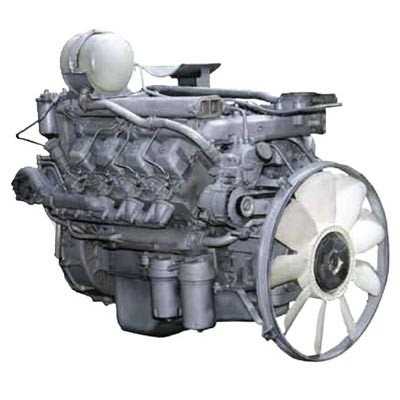

Двигатель КамАЗ 740

Какие он имеет преимущества перед аналогичными движками других марок, как отечественных, так и зарубежных:

Устройство двигателя КамАЗ позволяет сделать его меньше многих отечественных аналогов и надежнее зарубежных. Это своего рода «золотая середина» между большими, прожорливыми, маломощными и надёжными моторами советского/российского производства и мощными, экономичными (в пересчёт литр топлива на лошадиную силу мощности), но не столь надёжными и выносливыми.
Плюсами двигателя также можно считать довольно лёгкий запуск в холодное время года, так как данные двигатели КамАз оборудованы очень мощным аккумулятором и стартером, которые дополняет система прогрева холодного движка.

Основные характеристики силовых установок серии 740

Родоначальником серии двигателей была модель КАМАЗ 740 V8, первые модели этого мотора имели объём 10852 см3, при этом мощность развивали до 210 лошадиных сил. Более поздние модели выходили с мощностью в диапазоне от 180-360 лс. Все силовые установки КАМАЗа работают на дизельном топливе, выбор в его пользу не случаен: во-первых, расходуется меньше горючего, во-вторых, происходит лучше смазка двигателя и его деталей, в-третьих, силовая установка обладает большей мощностью.

Особенностью работы двигателей КАМАЗ можно считать и такой показатель, как увеличенная степень сжатия, по сравнению с бензиновыми двигателями внутреннего сгорания. Так, бензиновые силовые установки имеют степень 8-10 единиц, тогда как КАМАЗ двигатель 17 единиц. Кроме того, в моторах отсутствуют свечи зажигания, это обусловлено спецификой работы дизеля. Воспламенение и сгорание в таких силовых установках происходит за счёт высокого давления.

Вследствие движения поршня в положение верхней мёртвой точки, внутренний объём резко уменьшается, происходит скачок увеличения давления и температуры. Именно по этому принципу работает дизельный мотор.

В маркировке своей продукции производитель использует различные обозначения, которые отвечают за тип силовой установки:

V—цилиндры мотора расположены в два ряда, угол между которыми менее 90°;
L—цилиндры расположены в два ряда, угол между которыми приближается к 90°;
R—расположение цилиндров рядное.

Силовая установка КАМАЗ 740

Камазовский двигатель 740-й модификации имеет ряд преимуществ и особенностей перед своими конкурентами:

Строение мотора таково, что при тех же характеристиках, как у аналогичных производителей, он значительно меньших размеров. Мотор является своеобразным компромиссом между большими, но маломощными установками, потребляющими достаточно большое количество топлива, и довольно надёжными, и мощными, экономичными, но менее надёжными и выносливыми.
Автомобиль приобрёл широкую распространённость, благодаря возможности работать в условиях низких температур. В частности, у КАМАЗа не возникает проблем с запуском в холодное время года. Мотор имеет мощный аккумулятор и стартер, а так же систему нагрева двигателя.
Привод системы газораспределения, компрессоры, гидравлический усилитель, насос: работают за счёт передачи крутящего момента от мотора посредством шестерёнчатых передач с прямыми зубьями .

-2


	740.31-240	740.30-260
(..)	176(240)	191(260)
-1	2200	2200
()	980(100)	1078(110)
	8, V-	8, V-
/ ,	120/120	120/120
, .	10,85	10,85
	16	16,5
	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
22836-77
() 14846-81,	760	885
, .	26	28
( ),	18	18
	337-20	337-71
	273-51	273-51
,	21,3-22,5	21,4-22,4

	740.51-320	740.50-360
(..)	235(320)	265(360)
-1	2200	2200
()	1020(104))	1147(117)
	8, V-	8, V-
/ ,	120/130	120/130
, .	11,76	11,76
	16,5	16,5
	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
22836-77
() 14846-81,	885	885
, .	28	28
( ),	18	18
	33720-03	33720-04
	27350	27350
,	23,34-24,52	23,34-24,54

* – , -2, . . . ! , . -14, 15.

(152 15, 142 14)

, ;
( , ) ;
;
4-5 – ( );
4 5 4- 4-5 ( 1,5-) 4- , ;
;
4- .

Неисправности

Если мотор не запускается, смотрим таблицу ниже:

Причина неисправности
Способ устранения
Нет топлива в баке
Заполните топливный бак и обязательно прокачайте систему питания топливом.
Наличие воздуха в системе питания топливом
Устраните негерметичность, а потом прокачайте систему.
Нарушение регулировки угла опережения впрыскивания топлива
Отрегулируйте угол опережения.
Замерзание воды, попавшей в топливные трубки или на сетку заборника топливного бака
Осторожно прогрейте топливные фильтры, баки и трубки ветошью, смоченной парой или горячей водой, нельзя использовать открытый огонь для подогрева

Ремонт агрегата КамАЗ-740

Чтобы избежать дорогостоящего ремонта ТНВД или водяного насоса, владельцы автомобилей КамАЗ очень щепетильно относятся к уходу за ДВС и бортовыми системами транспортного средства. Специалисты с опытом обслуживания данных грузовиков рекомендуют чистить форсунки не реже, чем через каждые 20 000 километров пробега. Такая высокая частотность профилактических мероприятий обусловлена низким качеством дизтоплива.

Силовые установки КамАЗ-740 давно и прочно зарекомендовали себя с хорошей стороны. Их технические характеристики и возможности известны во всем мире. К примеру, в 80-е годы минувшего тысячелетия моторами Камского автозавода агрегатировались грузовые транспортные средства знаменитого немецкого бренда «ДАФ». В конечном итоге немцы разработали и начали производить собственные дизельные двигатели, которые больше соответствовали крупнотоннажным грузовикам.

Моторы семейства КамАЗ-740 изготавливаются по сей день. Отечественный автогигант выпускает их в достаточно большом количестве, постоянно модифицируя и модернизируя двигатель. Так, руководство компании планирует в ближайшем будущем представить новую силовую установку с маркировкой 740.80-300.

Новинка представляет собой двигатель пятого поколения с экологическими нормами Евро-5. Из фундаментальных доработок можно выделить новую систему впрыска топлива, которая, по мнению конструкторов и инженеров, способна в корне изменить представление о турбодизелях для грузовиков. Ожидается, что мощность агрегата КамАЗ-740.80-300 будет варьироваться в диапазоне 500-800 л. с.

Недостатки и характерные поломки силовых установок

Ремонт двигателей КАМАЗ, не приносит владельцу особенных хлопот, если строго соблюдать, регламент технического обслуживания и выполнять его в соответствии с паспортными рекомендациями. Так, необходимо регулярно, с установленной периодичностью проводить сервисное обслуживание основных компонентов, менять рабочие жидкости, регулировать тепловые зазоры, менять фильтры.

Если же серьёзных поломок избежать не удалось, как рекомендация двигатель КАМАЗ ремонт лучше производить силами квалифицированных специалистов, поскольку для выполнения всех необходимых работ требуется наличие специального оборудования и стендов.

К основным неисправностям силовых установок относят:

Силовая установка не запускается. Возможно, в системе питания топливом присутствует воздух. Необходимо выявить причину появления воздуха, привести систему в герметичное состояние и прокачать топливо.
Мотор не заводится. Возможно, нарушен угол опережения впрыска топлива. Необходимо отрегулировать угол опережения.
Двигатель не заводится при минусовой температуре. Попадание воды в топливные трубки или на сетку забора топлива и последующее её замерзание. Надо прогреть топливные фильтры, баки и трубки горячей водой с целью растопить замерзшую жидкость.
Неровная работа силового агрегата, мотор сильно вибрирует, не держит холостые обороты, провалы мощности при увеличении оборотов. Возможной причиной является засорение форсунок. Для устранения неисправности необходимо промыть форсунки на специальном стенде.

Источник

Принцип работы двигателя КамАЗ 740

Данный раздел также будет собирательным, так как у всех двигателей 740 семейства приблизительно одинаков принцип работы:

Основной деталью движка является блок цилиндров, который выполнен единым моноблоком и является собирательной деталью, на нём крепятся все основные детали мотора.
Коленчатый вал расположен в центре, но со значительным сдвигом вниз. Под ним расположен картер, где во время простоя находится масло. Масла в движок нужно лить 26-28 л. Именно такой объём картера. Процесс замены масла мы рассмотрим ниже.
Количество клапанов на цилиндр равно двум. Один впускной и один выпускной. В остальном принцип работы мотора одинаков с другими дизельными моторами.

Конструктивные особенности

Отечественным аналогом двигателя Камаз 740 часто называют ЯМЗ 236, но камазовский агрегат обладает рядом преимуществ как перед ярославским мотором так и перед зарубежными двс такими как Cummins.

Габаритные размеры и вес – 740-ой занимает «золотую середину» по этим параметрам, от сюда и широкая применимость для различной техники.
Увеличенная частота вращения коленвала.
Угол расположения цилиндров 90 градусов, двигатель то V-образный.
Повышенные пусковые характеристики при низких температурах, это обеспечивается АКБ увеличенной емкости, моторным маслом низкой вязкости, усиленным стартером и системой предпускового подогрева.
Для каждого цилиндра предусмотрена отдельная головка блока.
Отличная ремонтопригодность и простота обслуживания, т.к. конструкцией не предусмотрена сложная электроника.
Система топливоподачи типа «Common Rail» (начиная с Евро-4).
Система обработки отработанных газов (начиная с Евро-4).
Система электронного управления (начиная с Евро-3).

Неисправности

Если мотор не запускается, смотрим таблицу ниже:

Причина неисправности
Способ устранения
Нет топлива в баке
Заполните топливный бак и обязательно прокачайте
систему питания топливом.
Наличие воздуха в системе
питания топливом
Устраните негерметичность, а потом прокачайте систему.
Нарушение регулировки угла
опережения впрыскивания топлива
Отрегулируйте угол опережения.
Замерзание воды, попавшей в
топливные трубки или на сетку
заборника топливного бака
Осторожно прогрейте топливные фильтры,
баки и трубки ветошью, смоченной парой
или горячей водой, нельзя использовать
открытый огонь для подогрева

Технические характеристики моторов класса Евро

Таблица КамАЗ двигатель Евро 0

Скачать .xls-файл

xls

Скачать картинку

mail

Модель движка	740-210	740-260
Мощность двигателя, кВт (л. с.)	154(210)	191(260)
Частота вращения коленчатого вала	2600	2600
Максимальный крутящий момент, Нм(кГм)	667(68)	765(80)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
Степень сжатия топливной смеси	17	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения коленвала по ГОСТ 22836-77	правое	правое
Вес двигателя в комплектности (брутто) по ГОСТ 14846-81, кг	750	780
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	33 ЯЗДА	334 ЯЗДА
Форсунка движка	271	271
Давление начала впрыскивания, МПа	21,3-22,3	22,95-23,73 (234-242)

О ДВИГАТЕЛЕ КамАЗ ЕВРО 2

Таблица Двигатель КамАЗ Евро 2. Часть 1

Скачать .xls-файл

xls

Скачать картинку

mail

Модель движка	740.31-240	740.30-260
Мощность, кВт (л. с.)	176(240)	191(260)
Частота вращения коленчатого вала	2200	2200
Максимальный крутящий момент, Нм(кГм)	980(100)	1078(110)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
Степень сжатия камеры сгорания	16	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения по ГОСТ 22836-77	правое	правое
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг	760	885
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	337-20 ЯЗДА	337-71 ЯЗДА
Форсунка движка	273-51	273-51
Давление начала впрыскивания, Мпа	21,3-22,5	21,4-22,4
