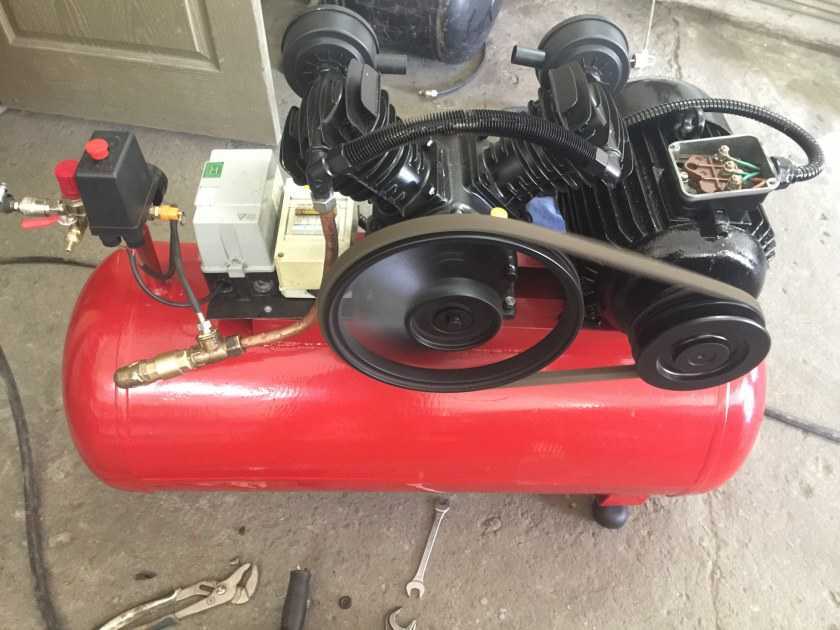

Компрессор из двс. вариант 1

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
При обнаружении протечек масла необходимо сразу принять меры к их устранению.
Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

При помощи подручных средств и стандартного набора бытовых инструментов любой домохозяин может собрать самодельный воздушный компрессор из холодильника. Область применения такого аппарата достаточно широка и оправдывает затраты сил и средств на его изготовление:

Воздушный компрессор для аэрографии и покраски.
Электрический насос для накачивания автомобильных шин.
Источник энергии для пневматического инструмента.
Воздушная помпа для продувки сложных механизмов во время их ремонта.

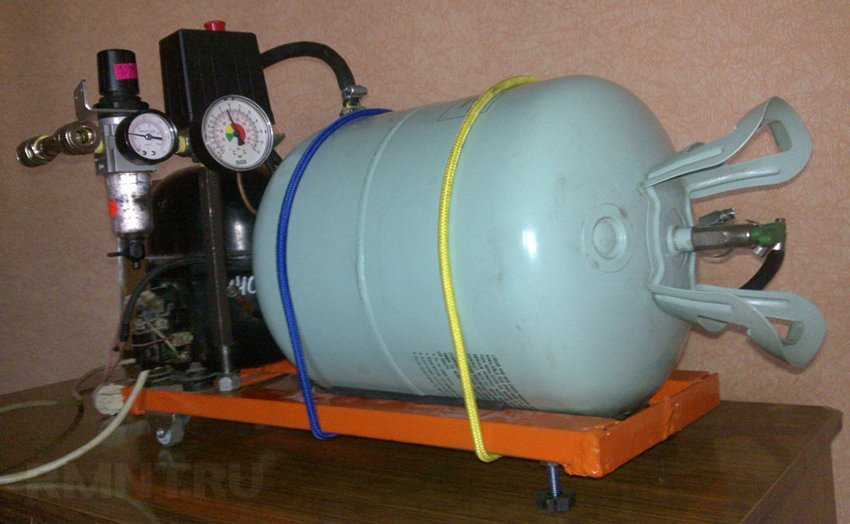

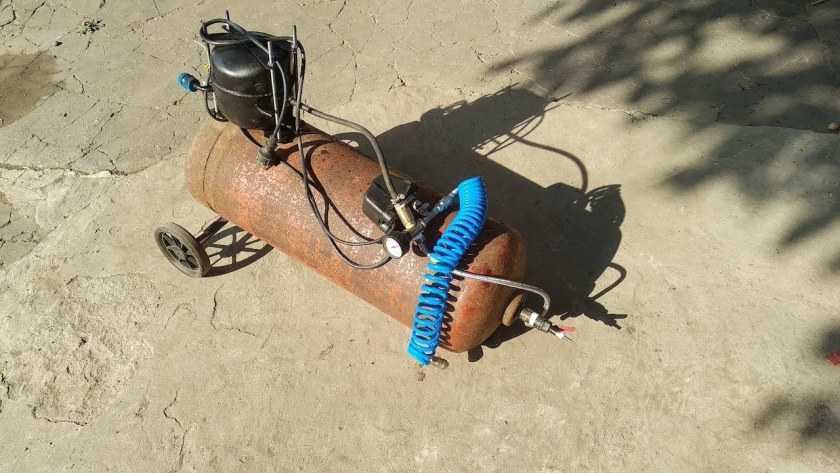

Самодельный воздушный компрессор из холодильника

Спектр возможностей, мощность, долговечность и безотказность самодельной системы генерации сжатого воздуха, собранной на базе компрессора из старого холодильника, зависит от правильной конструкции и монтажа её элементов.

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

ресивер;
фильтр и влагомаслоотделитель;
редуктор с манометром;
сам компрессор от холодильника, который демонтируется вместе с реле;
предохранительный (аварийный клапан).

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессораФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый разФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установленыФОТО: drive2.ru

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

проверить плотность и надёжность всех соединений;
осмотреть визуально шланги и трубки на предмет трещин или разрывов.

Такие проблемы нередки, когда шкив задевает шлангФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давлениеФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Как поменять манометр в компрессоре

Замена манометра на автомобильном компрессоре потребуется в случае выхода его из строя. Данный измерительный прибор может быть установлен отдельно от агрегата, на шланге, или на головке цилиндра.

Если манометр показывает неправильные значения или вообще не работает, его следует открутить, и купить аналогичный, с соответствующей резьбой и шкалой.

Совет! Чтобы не ошибиться при покупке нового манометра, рекомендуется его взять с собой и попросить продавца подобрать аналог.

В некоторых случаях подобрать подходящий прибор бывает затруднительно. Выйти из данной ситуации просто: приобретите манометр для автомобильного компрессора и тройник с подходящей к нему резьбой. Закрепите манометр с тройником на конце шланга, как показано на следующих фото.

Совет! Рекомендуется приобретать манометр с установленным на нем клапаном. Он будет полезен в случае, если давление в шинах будет превышено. Чтобы немного спустить воздух с колеса, потребуется лишь нажать на кнопку манометра.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Как устроен и работает воздушный компрессор

Устройство агрегата для сжатия воздуха определяется типом конструкции. Компрессоры бывают поршневые, роторные и мембранные. Наиболее широко распространены поршневые воздушные агрегаты, в которых воздух сжимается в цилиндре благодаря возвратно-поступательным движениям поршня внутри него.

Схема устройства

Устройство воздушного поршневого компрессора достаточно простое. Основной его элемент – это компрессорная головка. По своей конструкции она схожа с цилиндром двигателя внутреннего сгорания (ДВС). Ниже приведена схема поршневого агрегата, на которой хорошо показано устройство последнего.

В состав компрессорного узла входят следующие элементы.

Цилиндр. Это объем, в котором сжимается воздух.
Поршень. Возвратно-поступательными движениями всасывает воздух в цилиндр либо сжимает его.
Поршневые кольца. Устанавливаются на поршне и предназначены для повышения компрессии.
Шатун. Связывает поршень с коленчатым валом, передавая ему возвратно-поступательные движения.
Коленчатый вал. Благодаря своей конструкции обеспечивает ход шатуна вверх и вниз.
Впускной и нагнетательный клапаны. Предназначены для впуска и выпуска воздуха из цилиндра. Но компрессорные клапаны отличаются от клапанов ДВС. Они изготовлены в виде пластин, прижимаемых пружиной. Открытие клапанов происходит не принудительно, как в ДВС, а вследствие перепада давлений в цилиндре.

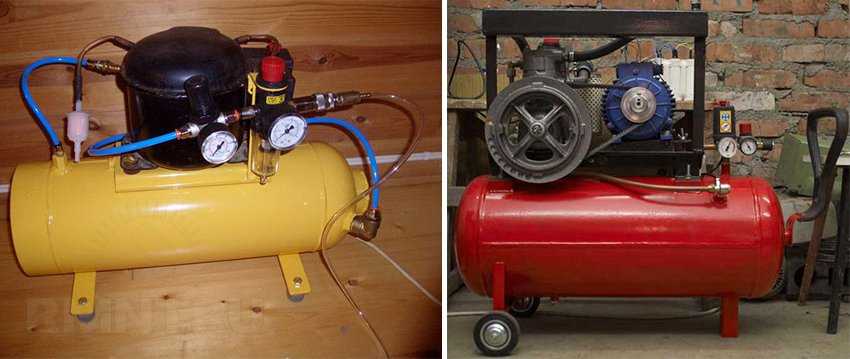

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Мастерим сами

Заманчиво, конечно, купить хороший компактный агрегат в магазине, но это будет стоить немалых денег. Опытный домашний мастер вполне в состоянии сделать компрессор своими руками из имеющихся в распоряжении подручных средств, побывавших в эксплуатации узлов, демонтированных с вышедшей из употребления техники.

Есть примеры, когда в гаражной мастерской собирался компрессор из двс своими руками с использованием мотоциклетного мотора и старого двигателя от легковушки.

Чтобы сконструировать компрессор воздушный своими руками, нужно хорошо продумать план действий, создать схему, подобрать или докупить какие-то комплектующие. Рассмотрим, как сделать компрессор своими руками, используя оборудование от старого холодильника и огнетушителя.

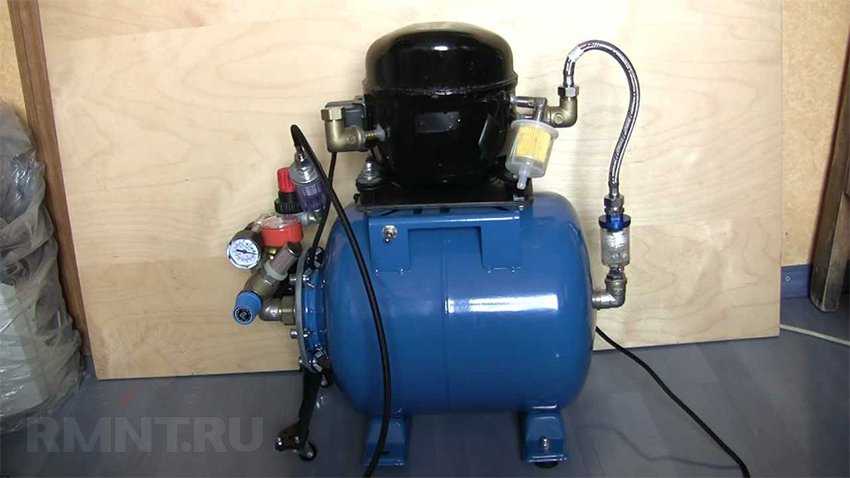

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

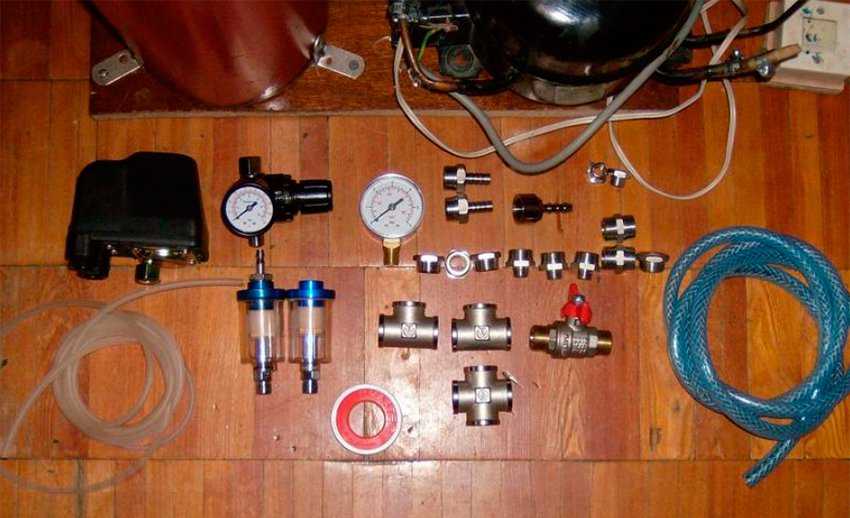

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

манометр (как для насоса, водонагревателя);
фильтр для дизеля;
фильтр для бензинового мотора;
реле давления;
тумблер электрический;
регулятор давления (редуктор) с манометром;
армированный шланг;
водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
материалы для создания рамы — металлической или деревянной + мебельные колёсики;
предохранительный клапан (для сброса избыточного давления);
пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

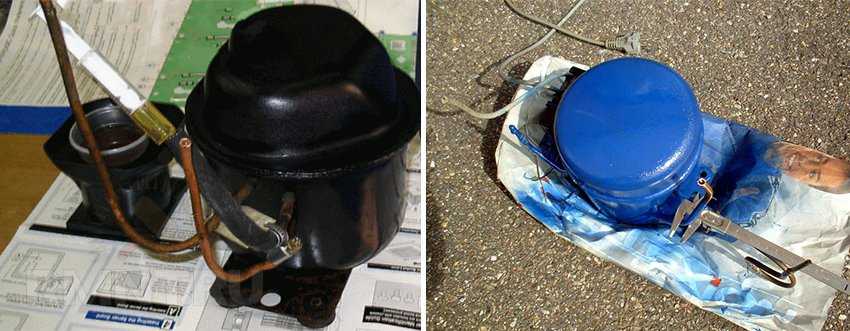

1. Подготовка мотора-компрессора

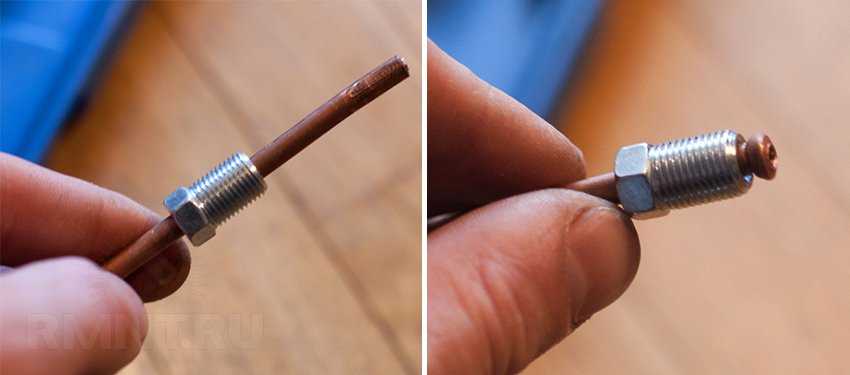

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

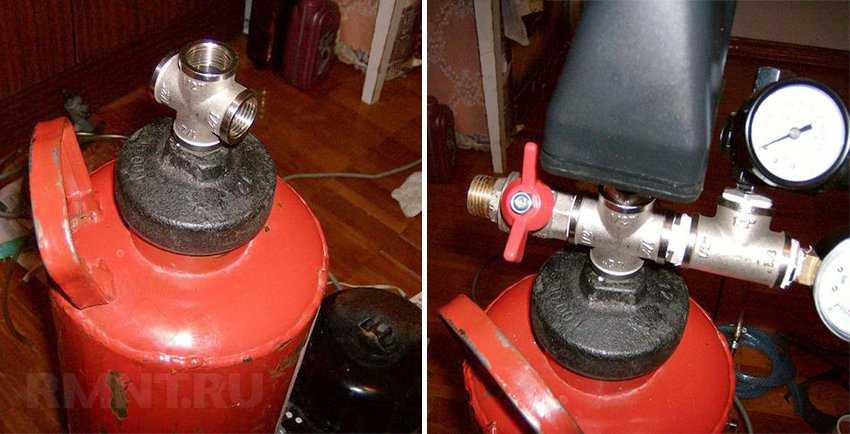

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой

Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

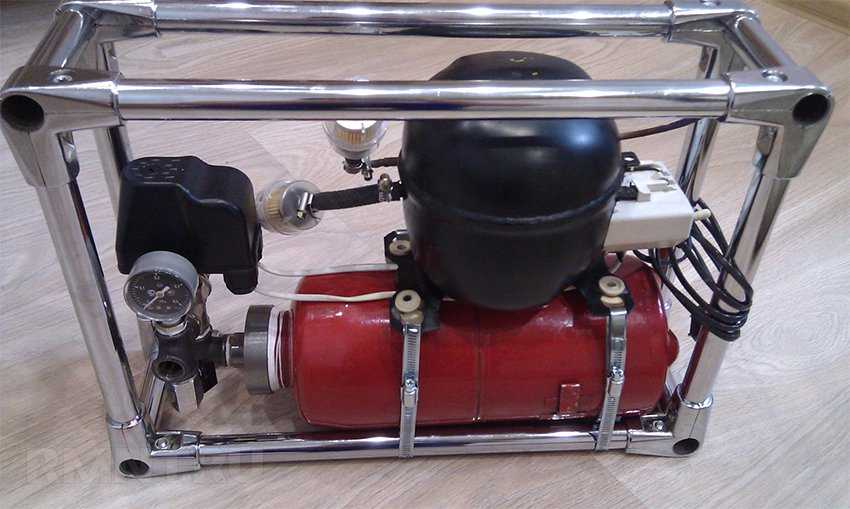

Конечный результат при должном старании хорошо работает и выглядит эстетично.

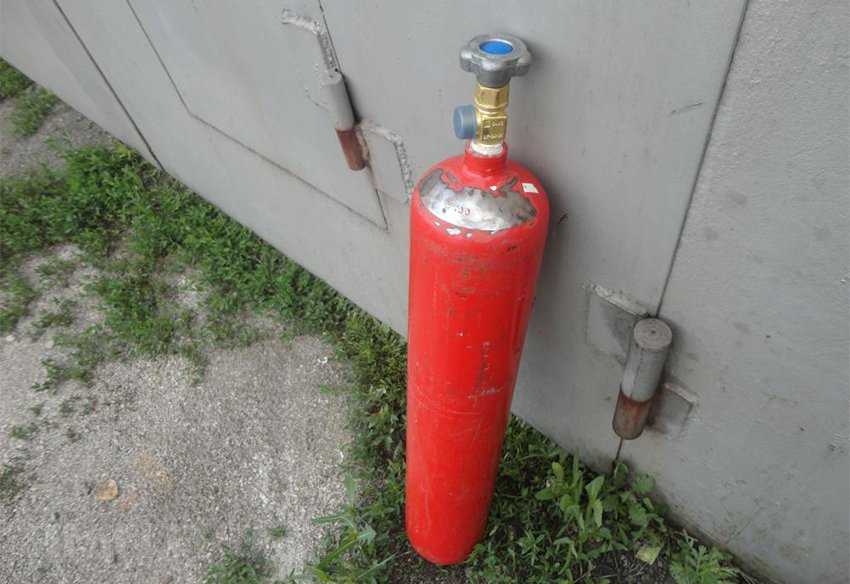

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Лучшие профессиональные компрессоры

Когда нужна техника для интенсивного использования в течение всего рабочего дня, выбор стоит ограничить только профессиональными брендами и высокопроизводительными моделями. Класс «профи» отличает выносливость, возможность подсоединения любого сменного оборудования, наличие защитных функций. Часто такие компрессоры оснащают вместительными ресиверами, обеспечивающими эффективную работу и длительный срок службы.

Присутствуют и конструктивные отличия – ременный привод, наличие двух или четырех цилиндров, автоматический запуск при понижении давления. При разноплановой работе стоит отдать предпочтение быстросъемным коннекторам – это экономит время при замене съемного оборудования.

Лучшие профессиональные компрессоры прощают мастеру перегрузки и не подводят даже в жестких условиях. Брать их можно и для домашнего использования, однако производительная техника потребляет не менее 2 кВт и нередко требует подключения к сети с напряжением в 380 В.

Fubag VCF/100 CM3, 100 л, 2.2 кВт

Модель VCF/100 CM3 от Fubag – это профессиональное оборудование для использования в суровых условиях на протяжении полной рабочей смены. Она оснащена ременным приводом, двумя цилиндрами и тремя колесами для легкой транспортировки. Объемный ресивер снижает частоту рабочих циклов, что продлевает срок службы внутренних механизмов воздушного компрессора. Двигатель защищен от перегрузок, предусмотрен повторный автозапуск.

По мощности устройство уступает аналогам, что совершенно не влияет на производительность. На пике компрессор выдает 440 л в минуту, уступая лишь некоторым конкурентам своего класса. Единственная «ложка дегтя» у безупречного бренда – повышенный шум, достигающий 79 дБ.

Достоинства:

отсутствие нареканий от пользователей;
надежный и простой в использовании;
подходит для интенсивной эксплуатации.

Недостатки:

высокий уровень шума.

Denzel PC 3/100-504, 100 л, 3 кВт

Производителем заявлено бытовое применение, но компрессор способен стабильно функционировать и в гаражной мастерской, и в промышленных условиях. Это самый лучший агрегат по производительности и КПД. Двигатель вынослив и неприхотлив, выдает 504 л/мин. даже при интенсивном использовании. Опытные пользователи отмечают качественную сборку, правильную работу защитных функций, реагирующих даже на малое превышение температурного режима. А также точную и конструктивно удобную регулировку давления. Воздушный компрессор подходит для любых видов работ – покраски, частного строительства, эксплуатации на СТО, использования пневмотехники.

Достоинства:

быстросъемные коннекторы;
эффективное охлаждение;
автозапуск при давлении ниже 6 бар;
хорошая балансировка чугунного вала;
в комплекте розетка для подключения к сети в 400 В.

Недостатки:

не работает от сети 220В.

FIAC AB 100-360, 100 л, 2.2 кВт

Мощный 100-литровый компрессор белорусской сборки класса «профи» разработан для интенсивного использования: эффективное охлаждение, производительность 360 л/мин, рабочее давление 10 бар. На выходе оператор получает около 270 л/минуту, чем FIAC уступает некоторым конкурентам. Впрочем, этого хватит, чтобы перекрыть 85% потребностей производственного масштаба.

Для защиты от попадания инородных предметов сверху установлена решетка. Компрессор подходит и для опытных мастеров, и для новичков – для использования достаточно подключить его к сети в 380 В. Компоновка довольно грамотная и обеспечивает легкий доступ ко всем узлам, упрощая обслуживание.

Достоинства:

поршневые блоки итальянского производства;
есть возможность быстро слить конденсат;
надежность и практичность;
раздельная компоновка электрического двигателя и головки компрессора;
дополнительные защитные функции и точный, чуткий термостат.

Воздушный компрессор какой фирмы выбрать

Воздушные электрические компрессоры – узкоспециализированное оборудование для конкретных задач. Его производством занимаются многие компании, однако отдавать предпочтение стоит только проверенным, чья продукция сама зарекомендовала себя на рынке. Надежные производители, в сравнении с компаниями-однодневками, регулярно внедряют новые, собственные технологии, обеспечивают обслуживание техники и ее полное соответствие заявленным параметрам.

Наша редакция подготовила краткий обзор из пяти самых популярных брендов, которые производят компрессорное оборудование высокого класса:

Fubag. Название бренда – синоним лучшего качества по доступным ценам. Компания предлагает на выбор несколько линеек оборудования различной компоновки. Среди компрессоров Fubag есть модификации различного класса – от бытового до профессионального.
Denzel. В поиске выносливой и неприхотливой техники эксперты рекомендуют любые компрессоры данного производителя. Даже бытовые модели с легкостью справляются с небольшими перегрузками и не подводят в трудную минуту.
Wester. Несмотря на производство в «Поднебесной», оборудование от Wester полностью соответствует указанным параметрам. Даже маломощные модели оснащают дополнительными опциями, такими как антивибрационные ножки, защита от перегрева.
FiAC. Бренд сочетает в себе итальянские технологии и комплектующие и белорусское производство. Именно эта техника, по отзывам покупателей, надежна и стабильна от серии к серии.
Кратон. Отечественная марка предлагает пользователям хорошее качество, обеспечивает сервисным обслуживанием и комплектующими.

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Проверка работоспособности

Проверка работоспособности компрессора от холодильника

Для того, чтобы проверить работоспособность блока, следует его сначала прозвонить при помощи электронного измерителя сопротивления, а затем подключить к сети:

Проверяется каждый входной контакт. Обычно их на блоке имеется 3 шт., сконфигурированных под стандартный разъём реле.
Контакт с максимальным сопротивлением относится к механизму запуска электромотора (приблизительно 20-40 Ом)
Контакт с сопротивлением 10-15 Ом относится к обмотке, обеспечивающей рабочий режим (проволока на его обмотке толще).
Третий контакт – фазный.

Для проверочного подключения напряжение подаётся на рабочий и фазный контакт, после чего производится кратковременное замыкание рабочего и стартового контакта. Аппарат должен создавать стабильный тембр звука при включении, а из выходной трубки должен пойти воздушный поток.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

Подключается насос с электрическим питанием или ручного типа.
В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор необходим каждому автовладельцу

Принцип работы

Компрессор самодельный работает по элементарной схеме:

Подключается насос с электрическим питанием или ручного типа.
В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

Воздушный компрессор необходим каждому автовладельцу

Стук и грохот в цилиндре и поршневой группе

Одной из причин поломки компрессора является неисправная поршневая группа. Распознать дефект данной системы достаточно просто. Обычно они сопровождаются стуком, грохотом, скрежетом и другими звуками металлического характера. Если компрессор стучит, значит неисправна его нагнетательная часть, где много металлических деталей, которые взаимодействуют друг с другом. Из-за их трения и износа появляются посторонние шумы и неприятные звуки.

Не стоит запускать с такой поломкой, по возможности необходимо устранить, как только вы услышали первые признаки их проявления. Основные неисправности если компрессор начал стучать и громко работать, чем прежде:

Разбились износились подшипники, втулки шатуна
Вышли из строя подшипники на коленчатом вале.
Износился поршень, кольца, палец на поршне
Изношен цилиндр
Ослабли болты крепления цилиндра и головки
Попала твёрдая частица в цилиндр
Охлаждающая крыльчатка разболталась на шкиву

Изменение диаметра поршня, цилиндра
Искажение формы формы зеркала цилиндра
Риски, царапины, задиры на стенках цилиндра
Трещины основной рабочей части
Трещины и поломки фланцев

При длительной эксплуатации вследствие износа появляются риски на зеркале цилиндра, увеличивается внутренний диаметр втулки под эксцентриковый вал. При ремонте цилиндры восстанавливают путём запрессовки в них гильз. Изношенные втулки под эксцентриковый вал заменяют. Данный ремонт достаточно сложно выполнить своими руками без необходимого инструмента и оборудования. Так как наиболее трудоёмким и ответственным этапом является восстановление цилиндра. Растачивание выполняется на вертикально-расточном станке с использованием специального приспособления.

Это, что касалось цилиндра, ниже рассмотрим основные неисправности картера компрессора.

Трещины в стенках полостей блока картера
Отклонения размеров и формы посадочных площадок
Коробление посадочных мест
Разбились посадочные места под подшипники коленчатого вала

При износе данных узлов, они подлежат замене на новые. Отверстие под подшипники растачивают на горизонтально-расточном станке под больший диаметр подшипников или под запрессовку втулки с последующей расточкой запрессованной втулки под необходимый диаметр. Ремонт компрессора такой сложности стоит выполнять квалифицированными специалистами.

Ниже, запчасти «ремкомплект» для проведения капитального ремонта компрессора, поршневой группы.

Как сделать компрессор своими руками

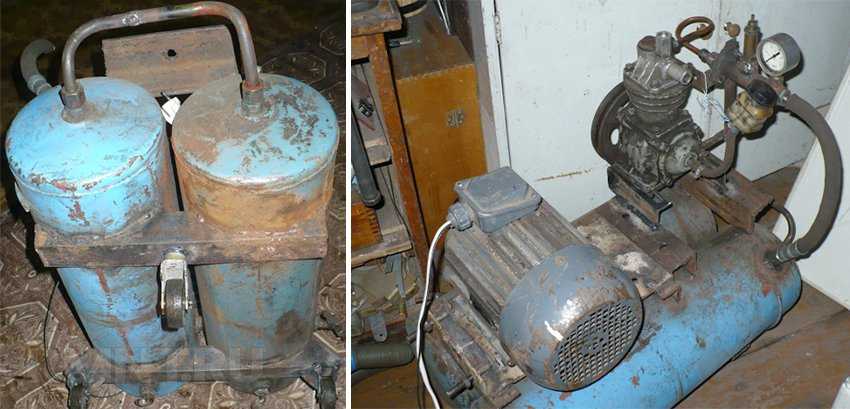

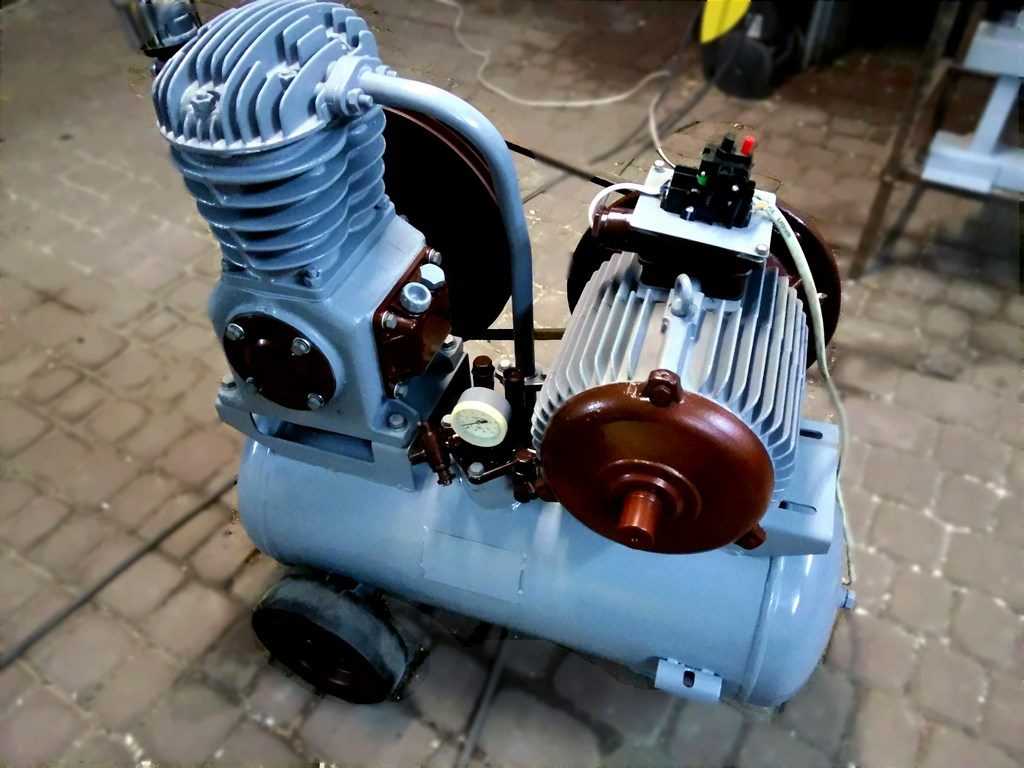

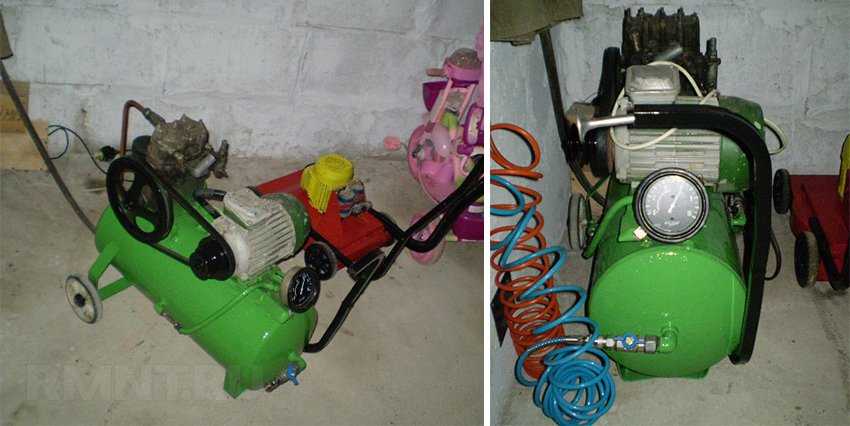

Народные умельцы давно научились делать компрессоры своими руками. Некоторые самостоятельно изготовленные приборы способны выполнять работу не хуже заводских. Как правило, в качестве ресиверов используются газовые баллоны или огнетушители. А роль нагнетательной машины исполняет компрессор от отслужившего холодильника.

Всё о компрессорах Простейший аппарат для производства сжатого воздуха состоит из компрессора от старого холодильника, газового баллона и манометра

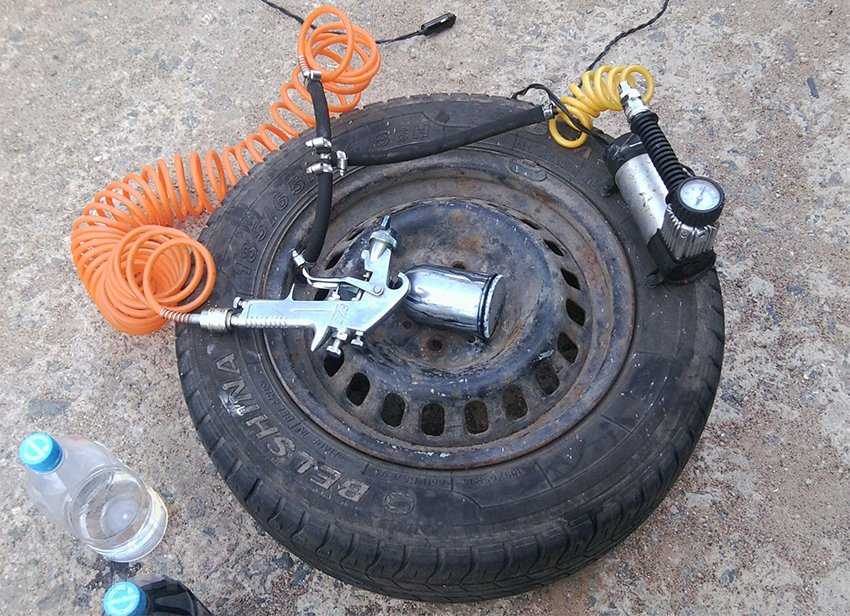

Производительность такого устройства будет невелика, но с его помощью можно нанести равномерный слой краски на любую поверхность. Для этого используются либо краскопульт, либо аэрограф.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с снятия закрутки огнетушителя и установки переходного устройства. Сняв вентиль огнетушителя, устанавливаем там переходник.

На прочный шланг осуществляется установка сразу же четырех компонентов — редуктор, реле давления и переходник.

Следующим этапом станет фиксация колес к установке на листе ДСП. Поскольку конструкция запланировано на двух уровнях, то необходимо сделать отверстия под шпильки, где будет размещен огнетушитель.

Гидроаккумулятор собрать проще, ведь там предусмотрены кронштейны с двух сторон. Нижняя часть фиксируется к основе, а для установки самодельного оборудования служит верхняя.

Чтобы снизить вибрацию при установке компрессора используются силиконовые прокладки. Шланга соединяется выход и вход подготовки воздуха.

Следующим этапом станет проведение работ по подключению. Перемычка, защитные элементы – все это необходимо продумать.

Через реле и выключатель осуществляется вся цепочка подключения, рассчитывая, что все подключение проходит по схеме: провод фазы поступает к переключателю, следующим по подключению идет клемма реле. Чтобы осуществить заземление на реле заводится специальный провод.

Далее все присоединяется к пусковой установке. Чтобы скрыть кабель, его можно поместить в пластиковые стяжки. Только после проверки и запуска приступаем к покраске.
