Топливный фильтр рено дастер 2.0 и 1.6: выбор, замена, место где находится

Диагностика очистительного элемента своими руками на Renault Duster

Первый этап осмотра: проверка степени засорения очистителя. Второй — проверка предохранителя вентилятора отопителя, если последний не вращается при активации. Чаще всего, причина в неисправности предохранителя монтажного блока.

Включаем зажигание, запускаем двигатель, выжимаем ручник.
Включаем систему обдува, проверяем скорость и полноту воздушного потока в левом и правом дефлекторах.
Проверяем состояние предохранителя (№12) монтажного блока, если вентилятор неактивен при нажатии функциональной кнопки.
Отщелкиваем крышку вещевого ящика, извлекаем его с посадочных фиксаторов, опускаем на пол.
Поддеваем крышку корпуса салонного фильтра, извлекаем его.
Проводим дефектовку полости, продуваем пылесосом при необходимости.
Устанавливаем очиститель вновь при отсутствии механических повреждений, вмятин, дефектов, отслоений гигроскопического волокна.

Детально процесс диагностики показан на видео.

Замена воздушного фильтра Рено Логан

Чтобы добраться до интересующего нас элемента, требуется для начала демонтировать коробку, устанавливаемую с целью снижения уровня шума, возникающего в процессе впуска воздуха. Располагается она перед корпусом, имеет внутри специальное отверстие, через которое, в сущности, и попадают в фильтровальный механизм мелкие камешки и пыль с дороги. При желании ее можно продуть компрессором автомобиля.

Затем нужно снять крышку фильтра, которая крепится очень просто – четырьмя скобами и пятью саморезами:

сначала необходимо поднять и отстегнуть первую скобу, а затем поступить аналогичным образом и с каждой последующей;
после этого выворачиваем по очереди саморезы при помощи крестообразной отвертки.

Крышка снимается буквально за пару минут, причем без использования какого-либо инструмента. Когда она снята, дело остается за малым:

требуется достать из корпуса загрязненный фильтрующий элемент;
поставить на его место новый воздушный фильтр;
собрать механизм в обратном порядке.

Дополнительно рекомендуется очистить внутреннюю часть демонтированного корпуса автомобильным пылесосом. Такая процедура займет пару секунд, а положительных результатов даст немало.

Резюме

Как видно, замена фильтрующих элементов на Рено Дастер задача довольно простая. С ней можно справиться и самому. Главное при этом – соблюдать требования и рекомендации, которые даны в этой статье или в мануале к авто. Также рекомендуется при проведении замены использовать запчасти только качественные, что даст гарантию их долговечности, и заливать в авто топливо только на проверенных заправках.

http://cleanerauto.ru/kak-zamenit-toplivnyj-filtr-na-reno-daster-s-dvigatelyami-16-i-20.htmlhttp://m.etlib.ru/report/780-zamena-toplivnogo-filtra-na-reno-daster-s-dizelnym-dvigatelemhttp://vseoduster.ru/remont-daster/kak-pomenyat-toplivnyj-filtr-na-reno-dasterhttp://expertrenault.ru/dvigatel/menyaem-toplivnyj-filtr-na-reno-dasterhttp://carfrance.ru/gde-naxoditsya-toplivnyj-filtr-na-reno-daster/

Топливный фильтр для дизельного Рено Дастер с двигателем 1.5 К9К

Фильтр топлива на дизельных Дастерах отличается на рестайловых и дорестайлинговых моделях. На дорестайле с завода устанавливается фильтр под артикулом Renault 8200813237, ориентировочная цена – 1800 руб. Производитель – Delphi. В каталогах проходит под номером R6353400. Запчасть с данным артикулом как правило, устанавливается только на заводе, и в продаже ее практически нет. Аналог, который в официального дилера идет как оригинальная замена — Renault 8200803830, цена — 1900 руб. Единственное отличие от заводского – отсутствие установочного места для датчика воды. Также, можно встретить данные топливные фильтры для под артикулами 7701478547 (без датчика воды) и 7701478546 (с водяным датчиком). Данные артикула являются устаревшими, и запчасти с такими номерами не производятся.

На Дастер с дизельным двигателем фильтр топлива располагается под капотом внизу, за правым крылом. Для доступа к нему нужно снимать правое колесо. Данная процедура достаточно сложная, поэтому рекомендуется делать ее у официального дилера.

Размеры оригинального топливного фильтра Renault 8200813237

Длина	Диаметр	Резьба
212 мм	88 мм	M10x1.50

Наиболее популярные аналоги топливного фильтра Renault 8200813237:

HDF954, DELPHI (США). Цена — 1400 руб. Самая распространенная модель среди владельцев дизельного Дастера. Компания Рено частично поставляет его как оригинальную замену с артикулом 164002137R. Имеет множество позитивных отзывов. По размерам также идентичен оригиналу;

30519, ASAM (Румыния). Цена — 470 руб. Популярен прежде всего из-за наилучшего предложения в категории цена/качество. Дополнительно имеет разъем для крепления датчика воды.

На рестайлинговых версиях дизельного Рено Дастер вместо цельнометаллического топливного фильтра устанавливается сменная фильтр-касета. Артикул оригинальной детали — 164037803R. Цена – 730 руб. Производитель — Knecht-Mahle (Германия). Наиболее близкий аналог у производителя — KX 338/26D, цена — 720 руб. Также существуют под артикулом 164039594R. По факту – это одна и та же деталь. Поставляется с 2-мя уплотнительными резинками – для крышки самого фильтра и датчика воды.

Размеры топливного фильтра 164039594R

Длина	Диаметр	Диаметр прокладки
115.8 мм	89.2 мм	32.1 мм

F026402825, BOSCH. Цена — 950 руб. Имеет высокое качество сборки. Фильтрующий элемент плотно и равномерно вклеен в корпус;

PU9011 Z KITT, MANN-FILTER. Цена — 900 руб. Данная запчасть оснащена фильтрующим элементом из качественного и плотного синтетического волокна. В комплект входят и качественные, эластичные уплотнительные резинки.

MANN-FILTER PU9011 Z KITT

Какой фильтр выбрать

Вне зависимости от того, какая у Renault Duster комплектация и какой мотор размещен под капотом, в салоне за очистку воздуха отвечает фильтр с маркировкой 8201153808. Он устанавливается на все версии с бензиновыми моторами 1.6 и 2.0 литра или дизельным движком в 1.5 литра.

Для изготовления фильтрующего элемента используется материал, схожий с ватой и пропитанный антибактериальным раствором. Контур изготовлен из тонкого пластика, а на фронтальной стороне смонтирована специальная выпирающая заглушка, призванная облегчить установку или демонтаж фильтра.

Идентичные фильтра монтируются в салоны большинства моделей компании Рено. А производит их фирма Purflux. Если искать фильтр не в каталогах автопроизводителя, то называться он будет Purflux AH207.

Можно выбрать модель фильтра с несколько большей стоимостью. В каталоге Рено он имеет артикул 8201370532. Производителем является все тот же Purflux. При подборе аналогичного фильтра непосредственно у производителя следует искать наименование Purflux AHC207. Отличие этого пылеуловителя кроется в установке угольного фильтрующего элемента, способного задерживать попадание в салон неприятных запахов с улицы. Однако спустя месяц работы угольный фильтр утрачивает свои характеристики и выполняет работу по принципу обычного пылеуловителя.

Если вы купили модель Дастера без кондиционера, то в ней не будет и салонного фильтра. Для очистки воздуха производитель рекомендует приобрести за дополнительную плату один из тех вариантов, которые были рассмотрены выше.

Аналоги оригинального фильтра салона для Дастер

Если оригинальные запчасти найти не получилось или их стоимость кажется автовладельцу завышенной, тогда можно обратить внимание на дешевые аналоги. Помните: недорогой материал, сквозь который фильтруется вся грязь и пыль, поступающая с улицы, очень быстро придет в негодность. Обратите внимание и на способность пластикового корпуса детали выдерживать механическое воздействие

Для проверки достаточно согнуть и разогнуть фильтр. На детали не должно остаться никаких следов повреждения

Обратите внимание и на способность пластикового корпуса детали выдерживать механическое воздействие. Для проверки достаточно согнуть и разогнуть фильтр

На детали не должно остаться никаких следов повреждения.

Наибольшую популярность среди собственников Рено Дастер получили следующие аналоги оригинальных салонных фильтров:

TSN 9.7.476 отечественного производителя компании Цитрон. Это самый популярный салонный пылефильтр для автомобиля Дастера. Водители отдают предпочтение ему за счет низкой стоимости и сносного качества элемента фильтрации. У этого пылеуловителя есть и угольная версия, имеющая букву «К» в конце маркировки.
Салонный фильтр на Рено Дастер AG557 CF немецкой компании Goodwill с рамкой из высококачественного пластика обеспечивает надежную фиксацию к стенкам монтажного отсека. Длина у этого пылеуловителя немного меньше идентичного параметра оригинальных деталей. Однако пропускания неочищенного воздуха не наблюдается. Угольная версия выпускается с маркировкой AG136 CFC.
Фильтр салона CU 1829 от немецкого производителя MANN-FILTER, практически идентичный по стоимости с оригинальным. В качестве фильтрующего материала используется высокотехнологичное синтетическое нановолокно. Гибкая рамка из пластика выдерживает изломы и механическое воздействие. Угольная версия имеет артикул CUK 1829.

Выбор топливного фильтра на Renault Duster

К сожалению, нет возможности приобрести оригинальный топливный фильтр. Поэтому приходится довольствоваться альтернативными вариантами, среди которых есть весьма приличные. На рынке представлены фильтры и для дизельного Рено Дастера, и для варианта, «заточенного» под бензиновое горючее.

Для бензинового двигателя

На таких Дастерах замена должна производиться не реже, чем через 120 000 километров пробега. Это не является каким-то минусом для машины, потому что показатель внушительный, и к тому моменту все равно, скорее всего, настанет пора что-то слегка подремонтировать. Можно поставить варианты:

NIPPARTS N1331054

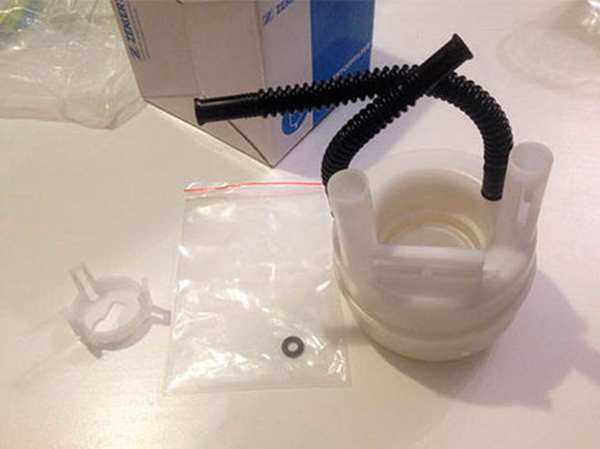

Zekkert KF-5463

Для дизеля

А вот на Дастерах с этим типом мотора менять деталь требуется не реже, чем через каждые 20 тысяч километров пройденного пути. Так гласит регламент ТО. Это следует учесть, особенно если планируется часто ездить на большие расстояния. Возможно, бензиновый вариант будет куда комфортнее. Можно поставить филтры от DELPHI или ASAM.

Этап первый

У каждого двигателя Рено Дастер существуют свои особенности. Например, если на моторе 1.6 и дизеле единственный фильтр расположен под задним сиденьем и берет на себя все функции по очистке топлива от примесей, то в двигателе 2.0 в дополнение к этому устанавливается еще один фильтр в моторный отсек, который меняется согласно регламенту.

Единственное, что понадобится для работы — это ключ на 10 и небольшая острая отвертка.

https://youtube.com/watch?v=vBThZfNSASU

Если строго следовать инструкции, работа не займет много времени, поэтому не стоит ожидать трудностей, которые могут внезапно возникнуть в процессе работы.

В случае с Дастер с двигателем 1.6 и 2.0, в котором очистной элемент находится в районе заднего дивана, прямо под ним, необходимо откинуть его подушку и снять защитный лючок. Там можно обнаружить клемму с проводами, которая подходит к насосу, и два патрубка: входной и выходной.

Важно иметь в виду, что перед тем, как начинать снимать патрубки, необходимо выпустить давление в топливной системе. Для этого с насоса, отстегнув защелку, снимают клемму питания, заводят двигатель и ждут, пока он самостоятельно не заглохнет из-за закончившегося бензина

После этого стартер еще раз прокручивают в течение нескольких секунд и лишь после этого производят отсоединение патрубков, закрепленных при помощи хомутов.

Открутив при помощи ключа корпус, его вынимают и сливают бензин, находящийся в фильтре. Установка новой детали производится в обратном порядке

Важно не перепутать направление циркуляции: его подскажет стрелка, нарисованная на корпусе

Смазочные материалы для Renault Duster

Все моторы Рено Дастер нуждаются в качественном синтетическом масле, поэтому многие владельцы этих кроссоверов затрудняются выбрать оптимальный продукт. Производитель рекомендует для Рено Дастер, а также других марок Renault, французское масло Elf. Для России и европейских стран его производят на заводе в Руане. По утверждению концерна, этот смазочный материал наиболее оптимально подходит ко всем моторам, разработанным в Renault.

Для бензиновых моторов можно использовать Elf Evolution SXR 5W30 и 5W40. Также можно применять масло Elf Excellium LDX 5W40 – есть мнение, что эта смазка максимально защищает двигатель в тяжёлых эксплуатационных условиях. Для всех двигателей также возможно применение масляного состава Elf Competition ST 10W40. Для дизелей – Elf Turbo Diesel 10W40.

Объёмы следующие:

моторы 1,6 16V – 4,8 л;
2,0 16V – 5,4 л;
1,5 dCi – 4,5 л.

Что касается масляного фильтра, то предлагаются два оригинальных, в зависимости от мотора. Это – 7700274177 для 1,6-литрового агрегата. Для двух других движков подходит 8200768913. В качестве замены можно использовать MANN 75/3. При регламентных работах технического обслуживания смена масляного фильтра в Renault Dastor может производиться двумя путями – сверху, под капотом, или снизу, но при этом придётся снимать защиту двигателя. Второй вариант предпочтительней, потому что при откручивании отработавшего фильтрующего элемента всегда проливается немного смазки. Если менять через подкапотное пространство, масло просто выльется на защиту и останется там.

Дизельный двигатель Рено Дастер 1.5 устройство, ГРМ, характеристики

Дизельный двигатель Рено Дастер 1.5 литра довольно интересный агрегат. При этом на российских Duster можно встретить две версии турбодизеля. До середины 2020 года под капот кроссовера устанавливали мотор мощностью 90 л.с.

(200 Нм), чуть позже на машину устанавливали модернизированный движок мощностью 109 лошадей, при крутящем моменте 240 Нм! Такой серьезный рост крутящего момента удалось достичь за счет установки более производительной турбины, увеличения давления в топливной рампе и модернизации впрыска.

Хотя конструктивно сам агрегат практически не изменился.

Устройство дизельного двигателя Рено Дастер 1.5

Турбодизельный мотор Рено Дастер Renault K9K из серии dci, это рядный 4-цилиндровый, 8 клапанный силовой агрегат с чугунным блоком цилиндров и ремнем в приводе ГРМ. Система питания Common Rail позволяет максимально эффективно расходовать топливо.

Кроме разной мощности у старой и новой версии двигателя, более мощный 1.5 литровый K9K может похвастать турбиной с изменяемой геометрией и продвинутой системой впуска. Для нового поколения Duster 2020 с длинным кузовом могут использовать более мощный 1.6 литровый турбодизель, о чем можно почитать здесь https://new-renault-duster.

ru/dlinnyj-daster-grand-duster-s-7-mestnym-salonom-poluchit-novye-dvigateli/

Привод ГРМ дизельного двигателя Рено Дастер 1.5

Чуть выше схема ГРМ Renault K9K на первый взгляд ничего сложного. Что может быть проще двигателя с 8-ю клапанами и одним распредвалом? Однако довольно важную роль в таких моторах играет топливный насос высокого давления (ТНВД).

Шкив ТНВД на картинке обозначен красной стрелкой.

При замене ремня ГРМ на дизельном Дастере необходимо будет совместить не только метки шкивов коленвала и распредвала, но и метки на шкиве насоса высокого давления, без этого мотор просто не будет работать.

Замену ремня необходимо проводить раз в 60 тысяч километров пробега. Желательно при замене ремня ставить не только новые ролики, но и помпу (водяной насос), которая так же вращается посредством ремня ГРМ.

Несмотря на все преимущества дизельного двигателя на Дастере его ремонт и обслуживание стоит дороже, чем у бензиновых собратьев.

Что бы как то улучшить ситуацию недавно в российском подразделении Renault увеличили межсервисный пробег с 10 до 15 тысяч километров.

Технические характеристики дизельного двигателя Дастер 90 л.с

Рабочий объем – 1461 см3
Количество цилиндров – 4
Количество клапанов – 8
Диаметр цилиндра – 76 мм
Ход поршня – 80,5 мм
Мощность л.с. – 90 при 4000 оборотах в минуту
Мощность кВт – 66 при 4000 оборотах в минуту
Крутящий момент – 200 Нм при 1750 оборотах в минуту
Система питания двигателя – Common Rail
Степень сжатия – 15,2
Привод ГРМ – ремень
Максимальная скорость – 156 километров в час
Разгон до первой сотни – 15.6 секунд
Расход топлива по городу – 5,9 литра
Расход топлива в смешанном цикле – 5,3 литра
Расход топлива по трассе – 5,0 литра

Технические характеристики дизельного двигателя Дастер 109 л.с

Рабочий объем – 1461 см3
Количество цилиндров – 4
Количество клапанов – 8
Диаметр цилиндра – 76 мм
Ход поршня – 80,5 мм
Мощность л.с. – 109 при 4000 оборотах в минуту
Мощность кВт – 80 при 4000 оборотах в минуту
Крутящий момент – 240 Нм при 1750 оборотах в минуту
Система питания двигателя – Common Rail
Степень сжатия – 15,2
Привод ГРМ – ремень
Максимальная скорость – 167 километров в час
Разгон до первой сотни – 13.2 секунд
Расход топлива по городу – 5,9 литра
Расход топлива в смешанном цикле – 5,3 литра
Расход топлива по трассе – 5,0 литра

Кроме Рено Дастера дизель K9K со своими многочисленными модификациями оказался довольно удачной разработкой и встречается на большом количестве других моделей Renault. На российском Duster дизель устанавливают только в сочетании с механической коробкой и полным приводом 4х4.

Воздушный фильтр на рестайлинговые версии Duster после 2020 г.

На обновленных версиях Renault Duster, которые начали выпускаться после 2020 г. устанавливаются немного иные воздушные фильтры двигателя. В обновленных кроссоверах с бензиновым двигателем 2.0, и дизельным 1.5 л устанавливается фильтр с номером Renault 165467674R, цена – 770 руб. Производитель – польская компания FILTRON. Прямой аналог — AP 133/5, который является наиболее популярной моделью на среди водителей обновленной линейки Рено Дастер. Цена — 300 руб.

Размеры воздушного фильтра Renault 165467674R

Высота	Длина	Ширина
65 мм	283 мм	123 мм

Популярные заменители оригинального воздушного фильтра Renault 165467674R:

FA 2180, ВМ-Motorsport (Китай). Стоимость — 200 руб. Немного меньше по габаритам от оригинальной запчасти. Основное преимущество перед другими аналогами – невысокая цена. Качество самого фильтра среднее. Также имеет поролоновый слой на верхней части фильтрующего элемента;
FCR21F063, Francecar (Франция). Цена — 440 руб. Менее популярная модель заменителя. Качественный фильтрующий элемент из специального синтетического материала белого цвета. Основная масса отзывов – позитивные.

ВМ-Motorsport FA 2180

На обновленную модель Дастера с 1.6-литровым бензиновым двигателем производителем устанавливается Renault 165460509R, цена – 650 руб. Производитель — Mann Filter. Аналог — C 27030, цена – 870 руб. По факту же, данная модель практически ничем не отличается от Renault 165467674R (которая установлена на 2.0 бензин и 1.5 дизель), кроме производителя и наличием слоя поролонового материала на верхней части фильтрующего элемента. Они взаимозаменяемые, также, как и их аналоги.

Месторасположение топливного фильтра на Рено Дастер

Под капотом у Дастера нет топливного фильтра, там пустышка (. )

Во всех двигателях Рено Дастер топливный фильтр есть только в бензонасосе, это фильтр сеточка. Дастероводы с нашего сообщества настоятельно рекомендуют Вам установить полноценный топливный фильтр в подкапотное отделение. На его месте стоит пустышка, которую надо заменить на фильтр. Кстати, на Логане под капотом фильтр установлен!

Установка дополнительного топливного фильтра

Вазовский фильтр заместо заместо заглушки — делов на пять минут, а в результате вы спокойны за форсунки

Бошевский фильтр вместо болванки

При помощи отвёртки надо открутить хомуты патрубков и шестигранником открутить болт крепления элемента к корпусу авто. Потом патрубки отсоединяются и фильтр (пустышка) снимается. Далее его надо поменять на новый и установить в обратном разборке порядке.

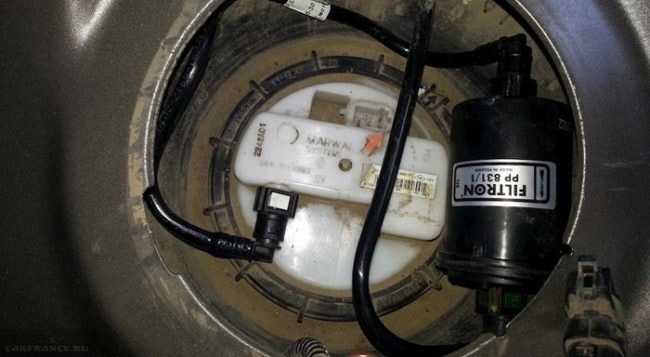

Можно врезать фильтр в нишу бензонасоса

Если потребуется поменять фильтр, расположенный под задним диваном, то надо изначально откинуть сиденье и снять небольшой лючок. Так будет клемма и патрубки, которые подают питание и топливо к фильтру. Перед работой надо скинуть давление с топливной системы. Для этого следует отсоединить питание фильтра, завести мотор и подождать, пока он не заглохнет самостоятельно. Потом корпус фильтра откручивается и элемент демонтируется. Далее с него сливается топливо, и элемент меняется на новый. После этого производится сборка авто в порядке, противоположном разборке.

Почему фильтр может засориться?

Засорение фильтра может произойти на автомобиле с разными типами силовых агрегатов. Это случается из-за заправки авто некачественным топливом, в котором есть инородные частицы. Бывает, что достаточно всего одной заправки бензином, чтобы фильтр вышел из строя.

На моторах, работающих на дизеле, к засорению фильтра может привести использование солярки для лета в холодный период. Она превратится под воздействием низких температур в густую смесь, что приведет к повреждению пористых поверхностей фильтра. Чтобы такого не случилось, надо заливать топливо согласно сезону.

Есть также и некоторые признаки, которые будут свидетельствовать о необходимости замены фильтрующего элемента. Это:

Нестабильная работа силового агрегата на холостом ходу или при резком нажатии на педаль акселератора.
Двигатель не будет работать на полную мощность.
Мотор будет глохнуть.

Также свидетельством необходимости проведения замены фильтра может стать то, что авто будет плохо заводится с утра. Это говорит о том, что топливо поступает в камеру сгорания в недостаточном количестве, и мотор не получает требуемый объем смеси.

Замена топливного фильтра | ЛоганМашина

Замена топливного фильтра своими руками…

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля.

Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше.

Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.

Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять.

У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ.

Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.

Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса.

Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть.

После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.

Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди.

Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.

Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.

Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.

Порядок разборки:

Снизим давление в топливной системе.
Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
Также отсоединим конец трубки с другой стороны.
Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.

Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.

Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.

Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.

Вам так же будет интересно узнать:
Какой неразборный масляный фильтр
Фотоснимки машины
КПП автомат
Замена термостата двигателя
На авто ремонт двери своими руками
Как сменить масло на двигателе
Описание замены рулевых наконечников
Задние колодки Рено системы Lucas и Bendix
Статья о замене дворников

Осторожно подделка

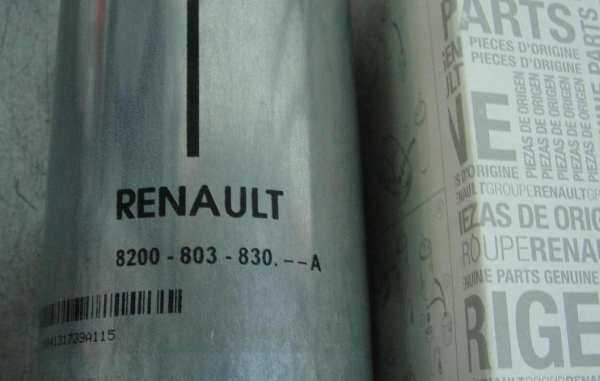

К сожалению, фильтрующие элементы компании Renault активно подделывают. Есть несколько признаков, по которым можно определить подделку. Но все эти признаки не дают 100% гарантии. Подделки улучшают свое качество и все меньше и меньше отличаются от оригинала.

Признаки подделок:

Апостроф в надписях на подделках выполнен в виде запятой, на оригинальном товаре используется черточка.
Шрифт на корпусе поддельного товара размыт, неровный, цвет шрифта тусклый, легко удаляется спиртом.
У оригинала фильтрующий элемент уложен «елочкой», у подделки прямая укладка (хотя сейчас уже появились подделки с укладкой «елочка»). Определить метод укладки можно через отверстия сетки.
Сетка на оригинальном фильтре имеет черный матовый цвет и отверстия в сетке крупные. На подделках сетка встречается хромовая или светлая.
Аккуратные сварные точки под уплотнительной резинкой.
Отсутствие следов клея на оригинале.
Перепускной клапан должен быть установлен по центру.

Если закрались сомнения в подлинности – лучше отказаться от покупки.

Установка под капотом.

Топливная система Дастера устроена таким образом, что под капотом расположен еще одно место для установки фильтра. Но по умолчанию, с завода там ничего нет. В этом можно убедиться произведя демонтаж и разрезав его.

Как видно на рисунке, это обычная пустышка, имитирующая фильтр. Производители объясняют это тем, что в среднем качество топлива улучшилось и нет необходимости создавать дополнительную нагрузку на бензонасос. Но из-за того, что в нашей стране качество топлива во многих регионах оставляет желать лучшего, предусмотрено штатное посадочное место для установки фильтра. Всем владельцем рекомендуется сразу после покупки устанавливать топливный фильтр на Рено Дастер.

Еще один в виде сетки расположен на топливном насосе Рено Дастера. Он имеет крупноячеистую структуру и способен защитить лишь от мелкого мусора, который может случайно попасть в заливную горловину бензобака.

Установка и замена топливного фильтра Рено Дастер необходима в двух случаях:

Фильтр вышел из строя и меньше топлива попадает в камеру сгорания
Установлена заводская заглушка.

В этих двух случаях лучше сразу производить замену. Это улучшит работу двигателя, а избавившись от заглушки можно быть спокойным за состояние форсунок.

Замену необходимо производить на заглушенном автомобиле, чтобы в топливной системе не было давления. Вместо болванки можно использовать фильтр Bosch. Для этого ослабляются хомуты патрубков и при помощи и накидным ключом откручивается болт крепления к корпусу. Патрубки необходимо отсоединить и установить новый фильтр. Затем производиться сборка в обратном порядке.

В некоторых случаях может потребоваться установка фильтра в нишу расположенного под задним диваном. В этом случае сиденье откидывается, чтобы можно было снять защитный лючок. В этом случае замена так же не производиться на работающем автомобиле. Необходимо завести его, но затем отключить питание насоса и подождать пока он сам не заглохнет. Это будет гарантировать, что в системе не осталось топлива. Затем нужно аккуратно отсоединить корпус старого элемента и слить с него остатки топлива. Затем устанавливается новы элемент и сборка производиться в обратном порядке.

Как поменять топливный фильтр Дастер

Замена фильтра топлива на Renault Duster 1,5 dCi может выполнятся двумя способами (снимая колесо и локер или демонтировав только бампер), мы рассмотрим наиболее часто используемый принцип.

Чтобы самостоятельно поменять топливный фильтр, вам нужна будет крестовая отвертка (выкручивать саморезы крепления подкрылка), небольшая емкость для слива топлива с фильтра и собственно сам фильтр.

После установки незабываем подкачать грушей топливо в фильтр. Процедуру замены фильтра топлива Рено Дастер дизель можно увидеть наглядно пролистав этот фото отчет.

Как уже выяснили топливный фильтр в Рено Дастер дизель находится в районе колесной арки под правой фарой, и подлезть к нему можно даже просто отогнув правый передний локер (не снимая колесо), но со снятым колесом и подкрылком конечно же удобней менять, именно по этому не будем все усложнять, а лучше потратим время на то чтобы снять колесо и подкрылок.

Откручиваем нижние и боковые саморезы крепления (вдоль передней части крыла торгсы, которые прикрепляют подкрылок).

Отгибаем вверх локер (зацепив за амортизатор).

Так выглядит вариант замены без снятия колеса и подкрылка, но снимая передний бампер Дастера. В уличных условиях может сойти и так, но придется немного помучатся чтобы снять трубки и датчик воды.

Ну вот видим топливный фильтр на дизельном Рено Дастер и прежде чем приступать к снятию неплохо будет запомнить расположение подходящих трубок чтобы не перепутать при установке нового фильтра.

Перед тем как отвинчивать три болта крепления топливного фильтра нужно подставить тазик (либо другую тару) и отсоединить разъем датчика воды.

а так же слить немного топлива… Для этого Немного приотвинчиваешь снизу датчик воды.

Откручиваем и снимаем хомут фиксации фильтра топлива

Снимаем 3 трубки (на защелках), нужно будет просто вдавить по бокам и отсоединить фильтр.

Теперь можно полностью откручивать датчик (польется много соляры).

Вот так выглядит датчик воды топливного фильтра на Рено Дастер дизель.

Берем новый топливный фильтр.

Прикручиваем датчик воды (тот что был на старом чильтре).

Устанавливаем топливный фильтр Дастера на место в обратном порядке.

После замены и сборки всего на свои места, сверху, из-под капота, накачиваем в фильтр топливо черной резиновой грушей (показано стрелкой).
