Замена передней ступицы ниссан икстрейл: инструкция с видео

Замена подшипника задней ступицы

Снимается колесо.
Снимаем реактивную тягу. Верхний болт № 17, а нижний — № 22.
Отсоединяем 2 поперечные тяги. Болты залить смазкой разъедающих ржавчину.
Суппорт – снимается 2 болта.
Отключаем датчик ABS, чтобы не сломать в процессе извлечения ступицы.
Два нижних болта амортизатора.
Откручиваем привод заднего дифференциала, чтобы вытащить из кулака внешний привод.
Снимается центральная гайка на № 32, чтобы вытащить ее из поворотного кулака. Шплинт отгибаем и вытаскиваем.
Убирается флаг и выдавливается подшипник.
Снимаем тормозные колодки. Убираем 2 фиксатора колодок. Отсоединяется трос ручного тормоза и вытаскиваем его из кулака. Он фиксируется шплинтом – элементом машинного тормоза и болтом № 14. Если болт из поперечной тяги выходит – его снимают с кулаком поперечной тяги и отрезают часть болта. Он потом выбивается.
Вынимаем ступичный подшипник с помощью пресса.
Откручивается защита дисков.
Выдавливаем стопорное кольцо, чтобы выдавить подшипник. Часть подшипника остается в ступице, ее удаляют с помощью зубила и молотка.
Запрессовывается новый подшипник. Нужно поставить его магнитной лентой к датчику ABS. Тогда устройство будет считывать информацию с колеса. Вставляется кольцо для датчика. Магнитная лента должна быть вверх. Подогнать кольцо под расположение кабеля.
Вставляется штопорное кольцо в кулак.
Запрессовывается ступица в подшипник.
Дальше все процедуры с подшипником выполняются в обратном порядке. Присоединяем к амортизаторам.
Вставляем полуось в ступицу.
Вставляется назад шаровая. Вставляем болт ее крепления и наконечник. Подтягиваем все болты.
Тормозные диски устанавливаются. Крепится суппорт и зажимается полуось.
Заводится датчик ABS и ставим его в посадочное место.
Устанавливается колесо. Наживляются болты.

Замена заднего подшипника Ниссан Х-Трейл занимает 2,5 часа.

Источник фото: www.drive2.ru/r/nissan/1024945/

Необходимые инструменты

Не нужно приобретать какое-то особое оборудование, чтобы выполнить замену ступицы. Достаточно приобрести качественный ступичный узел. Оригинальные детали отличаются лучшим качеством.

Ключ и головки № 14, №17, № 18, № 19, №22, №32.
Пассатижи.
Плоскогубцы.
Молоток.
Трещотка.
ВД-40.
Тупое зубило, чтобы не повредить механизмы.
Болгарка с насадкой-щеткой. Она снимает загрязнение с поверхностей. Если болгарки нет под рукой, то можно использовать обычную щетку по металлу.

Дополнительные пояснения мастера

Использование ВД-40 облегчает процесс работы по демонтажу. Если данной жидкости нет, то подойдет уксусная кислота. Нанести за несколько часов до ремонтных работ или даже оставить на ночь. Химические средства разъедают ржавчину и грязь, что значительно ускоряет процесс замену.

Если демонтаж производится в срочном порядке, то почистить болты металлической щеткой и нанести жидкости, разъедающие ржавчину минимум на 10 – 12 мин.

Перед установкой направляющих болтов обязательно смазывать их универсальной высокотемпературной смазкой, например, МС-1600. Это средство помогает при последующем монтаже без усилий за короткий период сделать замену без дополнительных замачиваний. Она предотвращает коррозии и закисания.

Замена ламп в переднем бампере

Процесс замены лампы в переднем бампере Nissan X-Trail достаточно прост. Однако у неопытных владельцев могут возникнуть сложности.

В процессе замены ступичного подшипника стоит обратить внимание на подключение датчиков антиблокировочной системы колеса. При неправильном монтаже система перестанет считывать информацию с датчика

Данную проблему легко избежать, если устанавливать целый ступичный узел.

На Nissan X-Trail устанавливают как неразборную, так и разборную переднюю ступицу с двухрядным подшипником, он подлежит замене при 60 000 пробеге. В неразборной ступице при изнашивании подшипника выполняется полная замена ступицы в сборе с подшипником.

Nissan X-Trail Т-31 на заднем мосту устанавливаются и разборные ступицы и неразборные. Впереди, часто стоит узел неразборный. В модели Nissan X-Trail Т-30 первого поколения стоят неразборные ступицы.

Как проверить качество ремонта?

Когда еще машина на домкрате проверяется люфт колеса. Проверяется развал схождения на ТО. Данная процедура необходимо, потому что разбирался целый узел. Если есть недостатки, то лучше там же наладить автомобиль.

Метки:

Своими руками
T31
T30

Замена передней ступицы

Существует 2 способа её снять

Чтобы определить, каким из них воспользоваться, нужно обратить внимание на сборку автомобиля (японская или европейская), его комплектацию, год выпуска. Принципы снятия одинаковые, но понадобится другой набор ключей

В случае если первый способ не получается всегда можно воспользоваться следующим.

Источник фото: www.drive2.ru/r/nissan/466146476884493226/

Первый способ: через верх от стойки:

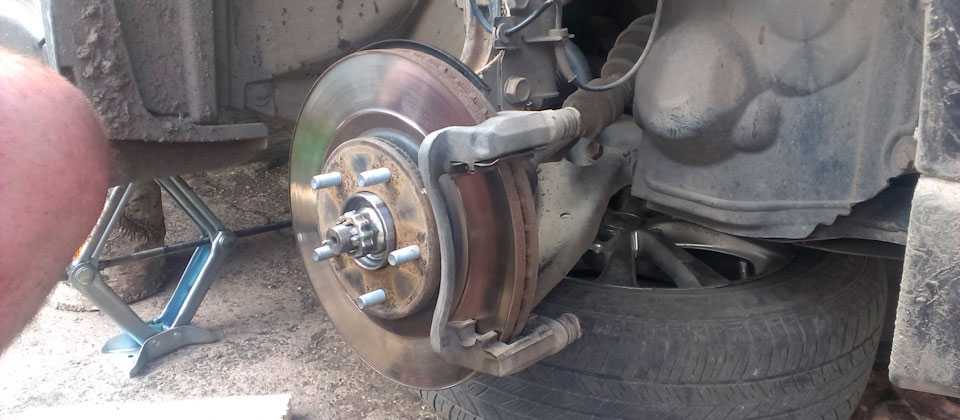

Снимается колесо.

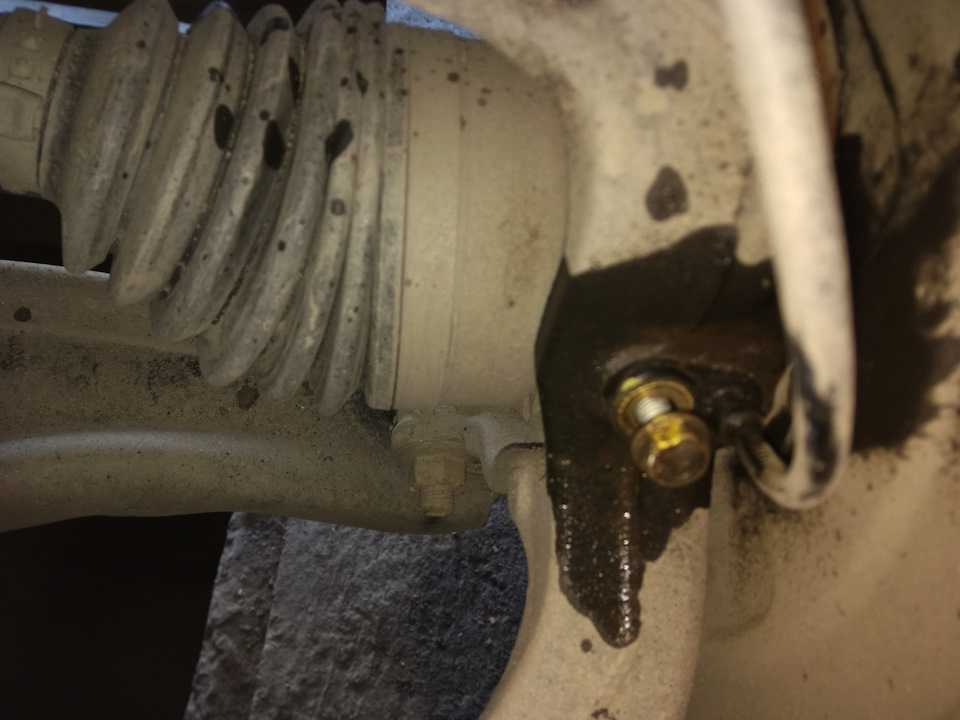

Откручиваются 2 болта с гайками № 21от стойки. Для лучшего снятия со стойки гайки и болты предварительно заливают ВД – 40.

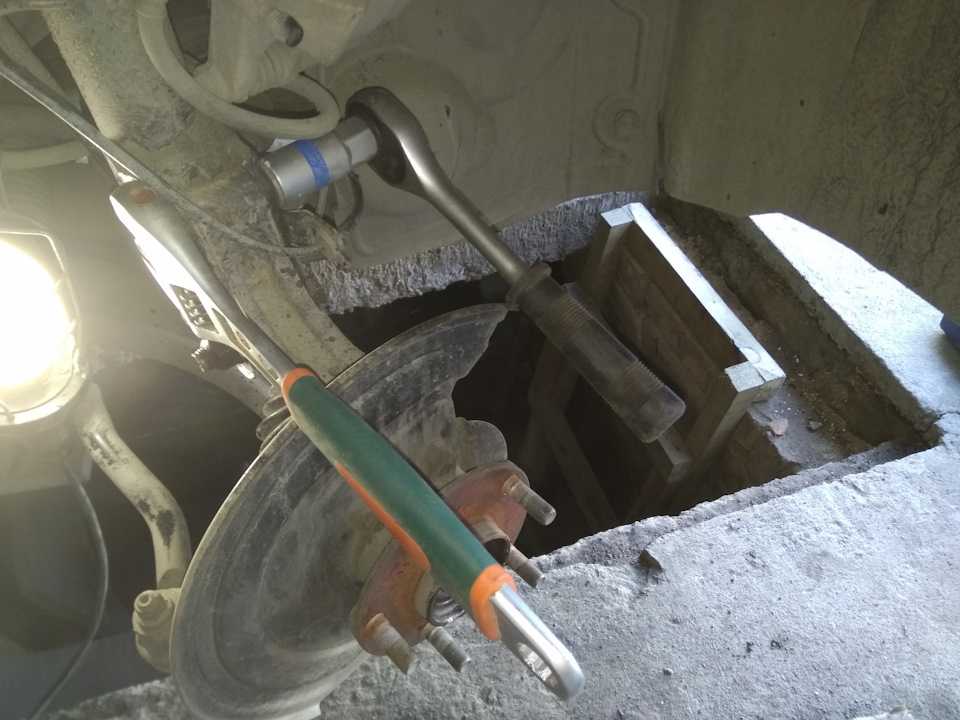

Снять суппорт – открутить 2 болта № 19. Снять скобу. Для удобства поднимаем суппорт и закрепляем пластиковыми хомутами к пружине амортизатора.
Снимаются провода, ведущие к датчику ABS (Анти блокировочная система колес). Производится подготовка для лучшего снятия. Крепление ABS зажимаются пассатижами и легкими движениями вытягиваются, стараясь не повредить крепления. Можно также использовать строительный нож и пассатижи для выполнения этой процедуры. Для сохранности проводов отодвинуть в сторону кузова, при возможности временно закрепить.
Щеткой-насадкой для болгарки зачищается резьба полуоси. С помощью зубила и молотка или отвертки отгибается стопор, откручивается гайка на № 32 по центру ступицы (привод от кулака).
Откручивается тормозной диск.
Подать ступицу на себя.
Отворачиваем 4 болта крепления ступицы, ключом № 17.
Наклоняется стойка вместе со ступицей. Рулевая тяга остается на месте. Развернуть ее в сторону демонтажа.
Снимаем ступицу.
Устанавливается новый ступичный узел.
Собрать все в первоначальный вариант.

Снимается старая ступица и устанавливается новая в течение 30 минут. Такой период работы получается при правильном соблюдении последовательности с использованием подготовленного инструмента и предварительной обработки проржавевших деталей.

После такого метода ремонта обязательно нужно проверить развал-схождение на СТО.

Источник фото: www.drive2.ru/r/nissan/4062246863888357046/

Второй способ: снять с шаровой опоры

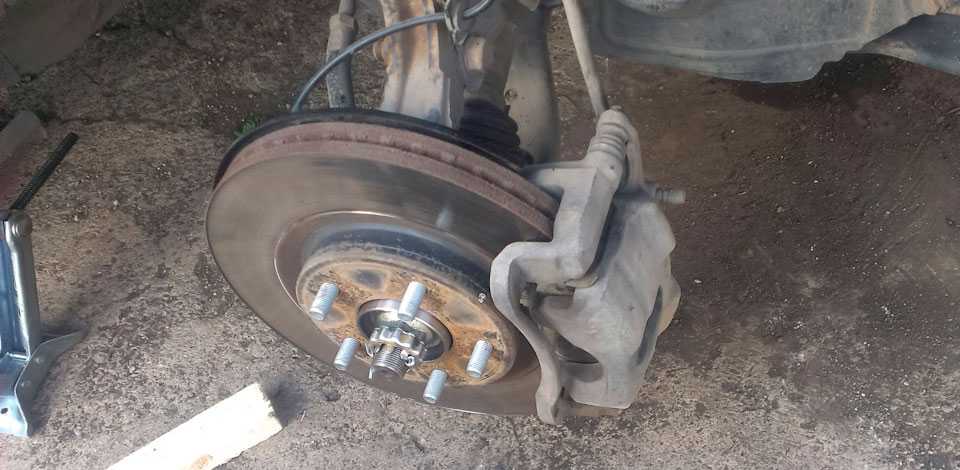

Снимается колесо, откручиваются 5-ть гаек.
Откручиваем рулевую тягу, болт ключом на № 14. Предварительно все обрабатывается WD-40.
Отсоединить провод, датчика ABS. Как описано в первой схеме.

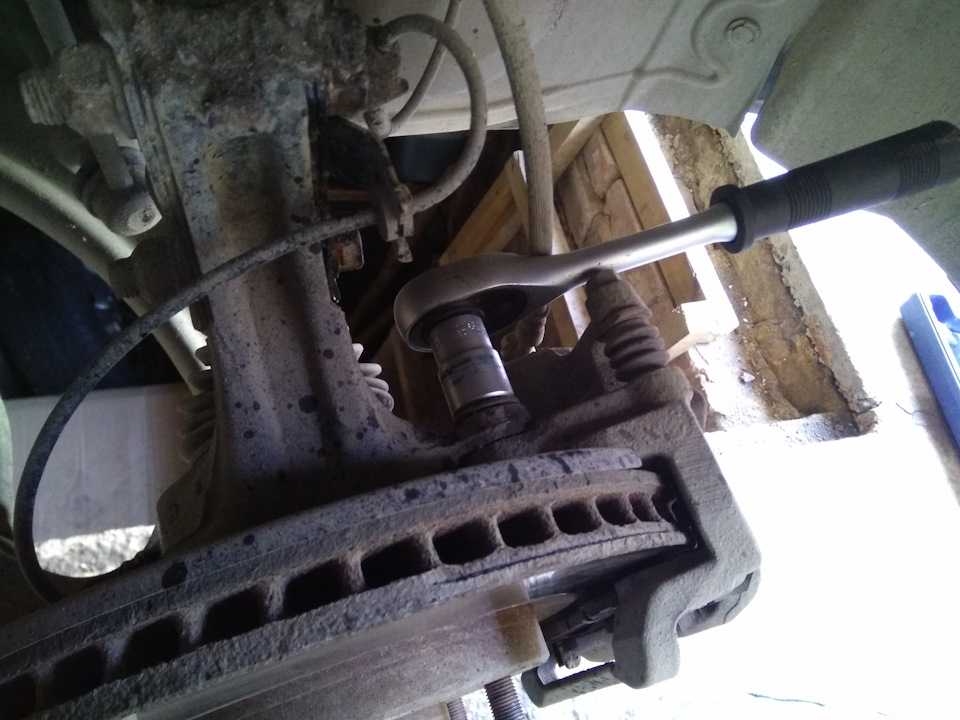

Отсоединить скобу тормозного суппорта, открутив 2 болта.
С полуоси снять болт со стопорным кольцом. Расшплинтовать центральную гайку при помощи отвертки и пассатижей, иногда используются плоскогубцы, если нет пассатижей. После этого следует открутить гайку № 32.
Снять тормозной диск.
Накидным ключом на №17 откручиваем 4 болта, снимаем ступицу.

Меняем на новую и устанавливаем в обратной последовательности.

Источник фото: www.drive2.ru/r/nissan/4062246863888357046/

Третий способ: Комбинированный

Если есть необходимость, то ступицу можно отсоединить полностью, проделав все операции по демонтажу двумя предыдущими способами.

Рассчитайте среднерыночную стоимость ремонта

Особенности замены

В сервисных центрах замена ступицы оценивается в несколько тысяч рублей, так что рациональнее выполнить ее собственными силами. Никаких сложностей нет, достаточно минимальных знаний и опыта восстановления транспортного средства.

Первым делом, необходимо приобрести новые запчасти. Если говорить об оригиналах, то подойдут запчасти со следующими индексами:

NTN-SNR HUB119T14;
GMB GH31960;
SKF VKBA 6996.

В качестве недорогой альтернативы
можно использовать китайский вариант под индексом NTN-SNR R168.73.

Алгоритм действий при замене
выглядит следующим образом:

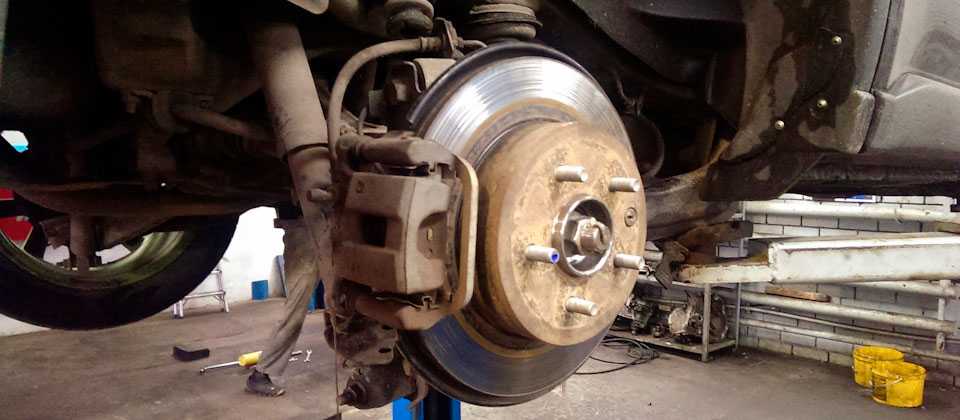

Снимается колесо, откручиваются 5 гаек.

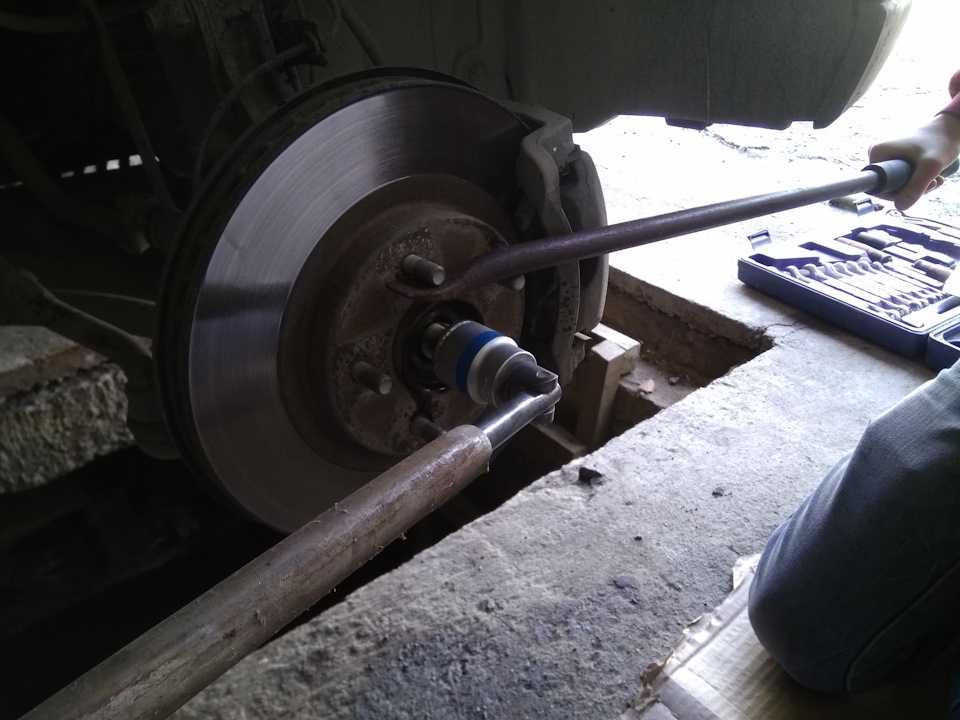

Головка на 32

Демонтируется рулевая тяга. (НЕ ОБЯЗАТЕЛЬНО)

Снимаются кабеля, обеспечивающие работу модуля ABS (работать с ними следует предельно осторожно, чтобы исключить механические повреждения)

Демонтируется пара болтов, что позволяет открепить тормозную скобу.

Головка на 19

С полуоси снимается болт, оснащенный стопорным кольцом.

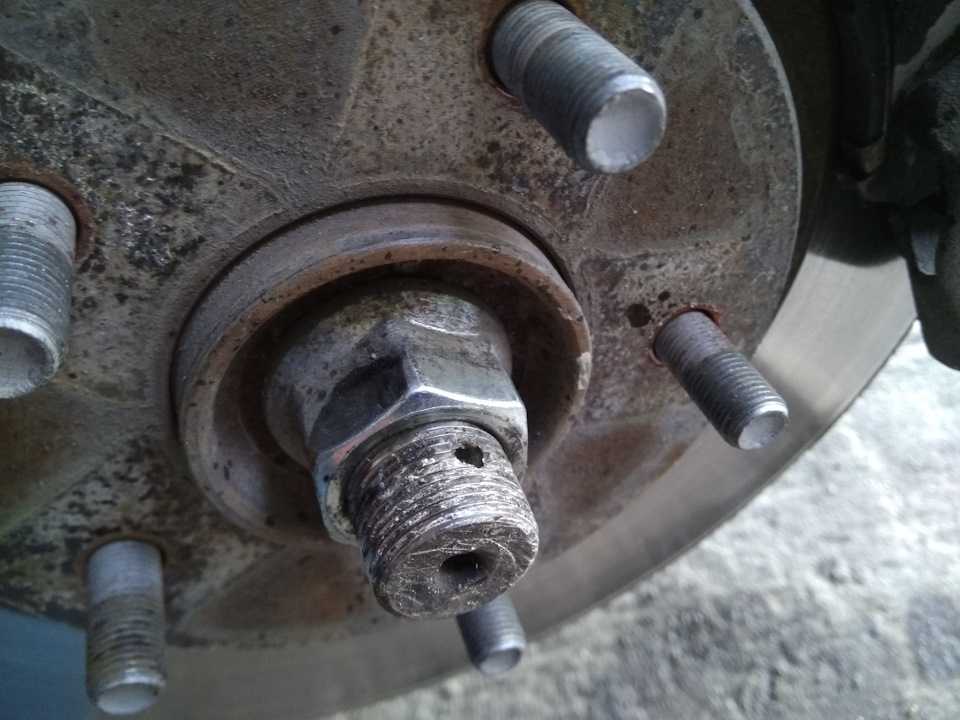

Центральная гайка расшплинтовывается.
Снимается тормозной диск.
После выкручивания 4 болтов извлекается ступица, вместо нее ставится новая деталь. При сборке достаточно придерживаться обратной последовательности.

Замена ступицы и подшипника на Nissan Х-Trail Т31

Практика показывает, что к тысячам км пробега ее элементы и узлы не единожды подвергаются замене и серьезному ремонту.

Ступицы Nissan X-Trail: признаки неисправностей, ремонт и замена

Наименьший ресурс прочности демонстрируют такие детали как: Ступицы — важные функциональные узлы, соединяющие вал с колесными дисками и передающие последним крутящий момент.

Вращение колес обеспечивается за счет ступичных подшипников.

Ступица переднего колеса Nissan х Trail эти детали приходятся наивысшие нагрузки, возникающие в процессе движения и усиливающиеся при торможении и ускорении транспортного средства.

Несмотря на высокую износоустойчивость и запас прочности оригинальных ступиц в Nissan X-Trail, со временем может возникнуть необходимость их ремонта или полной замены. Причины и признаки неисправности Обычно ступичные узлы и их элементы приходят в негодность вследствие естественного износа.

Однако образование критических повреждений и дефектов возможно в результате мелких ДТП, наездов на препятствия, попадания в ямы. Ускоряет износ этих частей подвески небрежный стиль вождения и эксплуатация автомобиля в условиях бездорожья.

О необходимости проведения такой процедуры, как замена ступицы Nissan х Trail т31, свидетельствуют следующие признаки: Часто на износ или поломку элементов ступичного узла указывает изменившееся поведение автомобиля на трассе.

Один из наиболее распространенных признаков неисправности — специфический треск и хруст, хорошо слышимые в салоне автомобиля при движении.

При неисправности подшипника необходимо заменить ступицу в сборе. Единственные элементы ступицы, которые можно заменять по отдельности — шпильки крепления колеса. Замена ступицы переднего колеса Для выполнения работы потребуются домкрат, надежная подставка под автомобиль, противооткатные упоры, проникающая смазка, динамометрический ключ.

Подготавливаем автомобиль к техническому обслуживанию и ремонту. Вывешиваем колесо и устанавливаем автомобиль на надежную подставку.

Проверяем состояние подшипника ступицы, для этого усилием рук покачиваем колесо в вертикальной плоскости — при изношенном подшипнике будет чувствоваться люфт. Чтобы убедиться в том, что люфт не вызван неисправностями деталей подвески, повторяем проверку при нажатой педали тормоза.

Если люфт исчез, неисправен именно подшипник.

Замечание Если люфт не пропал — вероятно, изношены сайлент-блоки подвески, или возникла другая неисправность передней подвески.

Отворачиваем гайку крепления внешнего шарнира привода переднего колеса к ступице.

Замена переднего подшипника Nissan х Trail т31.

После такого метода ремонта обязательно нужно проверить развал-схождение на СТО.

Заметка

Перед отвинчиванием поперечных звеньев рекомендуется, чтобы крепежные детали обрабатывались консистентной смазкой, например WD-40 или уксусной кислотой. Это делается с целью удаления ржавчины и упрощения демонтажа.

Если нижний болт поперечных звеньев не выходит из отверстий, то отрежьте деталь (на стыке) с помощью электрического режущего инструмента.

Если материал был интересным или полезным для вас, опубликуйте его на странице своей социальной сети:

Третий способ: Комбинированный

Если бывают необходимость, то ступицу есть вариант отсоединить полностью, проделав что остается сделать нашему клиенту операции по демонтажу двумя предыдущими способами.

Признаки неисправности или износа

Одним из самых распространенных признаков, свидетельствующих о неисправности или износе ступичного подшипника, является неприятный низкочастотный гул. Звук локализуется в месте неисправности и может нарастать по мере увеличения скорости автомобиля. По характеру и силе автовладельцы сравнивают его со звуком реактивного самолета.

Другие признаки поломки или износа ступичных подшипников:

вибрация, распространяющаяся на руль и весь кузов машины;
автомобиль самопроизвольно уводит в левую или правую сторону;
снижение управляемости;
затрудненное ускорение или торможение автомобиля;
хруст, стук, скрежет, щелчки в области колеса.

Самостоятельная диагностика

Чтобы определить, какой подшипник ступицы ниссан х трейл т31 передний или задний нуждается в замене, выполняют следующее:

фиксируют машину противооткатными упорами;
поднимают авто домкратом со стороны, вызывающей подозрения;
с силой раскачивают колесо в вертикальной плоскости.

Помимо раскачивания также колесо можно попытаться максимально раскрутить вручную. Люфт, хруст, монотонный гул или щелчки почти всегда свидетельствуют о неисправности подшипника ступицы. Кроме этого, можно прослушать автомобиль снаружи. Для этого потребуется участие помощника, которого следует посадить за руль. Во время движения машины со стороны поломки снаружи будут слышны отчетливые посторонние шумы.

Опытные автолюбители рекомендуют проверить характер звука на поворотах. В большинстве случаев при движении автомобиля гул будет исчезать или становится тише во время поворота на сторону неисправности. Этот признак в 99% случаев свидетельствует о необходимости замены ступичного подшипника.

Помимо неприятных посторонних звуков при движении автомобиля неисправный подшипник или изношенная ступица увеличивают риск заклинивания колеса на ходу. С ухудшением управляемости авто будет возрастать и угроза безопасности водителя, его пассажиров и других участников дорожного движения.

Причины и признаки неисправности

Оглавление

Обычно ступичные узлы и их элементы приходят в негодность вследствие естественного износа. Однако образование критических повреждений и дефектов возможно в результате мелких ДТП, наездов на препятствия, попадания в ямы. Ускоряет износ этих частей подвески небрежный стиль вождения и эксплуатация автомобиля в условиях бездорожья.

О необходимости проведения такой процедуры, как замена ступицы ниссан х трейл т31, свидетельствуют следующие признаки:

посторонние звуки, стуки, гул, хруст в подвеске;
ухудшение управляемости автомобилем;
заметное снижение устойчивости транспортного средства на трассе;
вибрация руля и кузова во время движения;
монотонный гул, усиливающийся при вращении рулевого колеса.

Часто на износ или поломку элементов ступичного узла указывает изменившееся поведение автомобиля на трассе. При наличии проблемы машину в ходе движения начинает уводить вбок – примерно так же, как при нарушенном «сход-развале».

Один из наиболее распространенных признаков неисправности – специфический треск и хруст, хорошо слышимые в салоне автомобиля при движении. Такие звуки прямо указывают на повреждения ступичного подшипника и необходимость срочного ремонта.

Медлить с устранением неисправности в этом случае нельзя – во избежание крупных серьезных поломок и возможных аварийных ситуаций на дороге.

Полезное

К нам приехал автомобиль Nissan Х-Trail Т31 (Nissan X-TRAIL T31), 2014 года выпуска, движок 2 литра, полный привод, пробег 84 тыщи км., нужно заменить опорный подшипник фронтальной стойки. Покажем для вас подробный фото и видео урок, как всё сделать своими руками в гаражных критериях.

Старенькый подшипник пришёл в негодность, при повороте руля раздаётся сильный хруст.

Открываем капот. За ранее обрызгиваем WD-40 все соединения. С помощью головки на 13 откручиваем болты:

Один из болтов находится под заглушкой. Центральную гайку откручиваем головкой на 18:

Поднимаем машину, ослабляем болты головкой на 21:

Головкой на 18 ослабляем крепления стойки стабилизатора. Снимаем с кронштейна провод датчика ABS, снимаем стопор тормозного шланга. Опускаем машину и откручиваем до конца болты из подкапотного пространства, стойку при этом придерживайте руками. Стяжками стягиваем пружину:

Вставляем сверху шестигранник на 6, берём торцевой ключ на 18 с прорезью и откручиваем наш подшипник:

Берём новый оригинальный подшипник Nissan, с номером 54325-3RA0A, устанавливаем на место старого. Сборку производим в обратном порядке. В обязательно порядке приобретите медную смазку и все болты крепления сверху тщательно смажьте, если они закиснут, их придётся высверливать, а делать это не очень удобно. Весь процесс обратной сборки показан в ролике по шагам.

Видео

Обращаем внимание, что некоторые водители, пытаясь сэкономить, меняют только ступичный подшипник, причем для опрессовки они используют подручный инструмент, вроде кувалды. Так делать нельзя!. Если проблема касается только подшипника, то все равно нужно менять целую ступицу

Это требование безопасности, обозначенное непосредственно производителем

Если проблема касается только подшипника, то все равно нужно менять целую ступицу. Это требование безопасности, обозначенное непосредственно производителем.

Вам может быть интересно:

Замена задних ступиц Ниссан Икстрейл

Замена масла в вариаторе Ниссан Икстрейл Т31

Самостоятельная замена масла в двигателе Nissan X-Trail T31 и T32

Замена моторчика отопителя Nissan X-Trail T31

Как поменять помпу Ниссан Икстрейл т31

Установка рейлингов на Ниссан Икстрейл Т32

Активируем скрытые функции Ниссан Икстрейл: полезные секреты

Как снять обшивку передней двери Ниссан Икстрейл

Замена ступицы на Nissan X Trail T31

Замена передней или замена задней ступицы ниссан х трейл т31 – процедура, которую можно выполнить своими руками, не прибегая к помощи сторонних специалистов. Предварительно потребуется приобрести новые детали на смену неисправным или изношенным.

На автомобиль Nissan X-Trail второго поколения подойдут следующие ступицы:

передние: NTN-SNR HUB119T14, NTN-SNR HGB.35172.S01, SKF VKBA 6996, GMB GH31960.
задние: NTN-SNR HUB096T19, NTN-SNR HGB35242, SKF VKBA6998.

Также пользуются популярностью китайские изделия с маркировкой NTN-SNR R168.73 (передняя) и R16874 (задняя).

Чтобы заменить переднюю ступицу на Ниссан X Трейл, необходимо:

снять колесо, открутить пять гаек;
открепить рулевую тягу;
открепить проводку датчика ABS (после этого отодвигают провода в сторону и закрепляют, чтобы не повредить);
отвернуть 2 болта и открепить скобу тормозного суппорта;
выкрутить болт со стопорным кольцом с полуоси;
расшплинтовать центральную гайку;
демонтировать тормозной диск;
открутить 4 болта и извлечь ступицу.

После замены сборку узла выполняют в обратном порядке.

Чтобы заменить заднюю ступицу Nissan X Trail, необходимо:

снять колесо;
снять задний тормозной диск;
снять датчик ABS;
обработать WD-40 резьбу болтов, крепящих ступицу к продольному рычагу, и выкрутить их;
ослабить посадку ступицы на шлицах привода и демонтировать ее.

Установив новую деталь, в обратном порядке производят сборку узла.

В случае, когда требуется заменить подшипник ступицы ниссан х трейл т31 передний или задний, понадобится вспомогательное оборудование – специальный пресс.

С его помощью выполняется запрессовка нового подшипника вместо вышедшего из строя. Нежелательно производить запрессовку острыми предметами или кувалдой, чтобы не повредить/деформировать изделие. После установки нового подшипника осуществляют сборку ступичного узла в порядке, обратном разборке.

Важно заметить, что конструктивно замена подшипника ступицы в кроссоверах X-Trail, как самостоятельная операция, не предусмотрена. При обнаружении неисправности в узле рекомендуется менять всю ступицу полностью, а не производить частичный ремонт

Смазка для ступичных подшипников

Смазка для ступичных подшипников выполняет функцию по защите вращающегося механизма и его отдельных частей, продлевает срок их службы, а также способствует легкому вращению колеса, что снижает нагрузку на двигатель и ходовую часть. При выборе смазки необходимо учитывать требования, предъявляемые к ним. В частности, состав должен выдерживать высокую температуру, обладать антикоррозионными свойствами, а также защищать поверхности железных шариков и обоймы от износа.

В настоящее время существует пять основных типов таких смазок — литийсодержащие, высокотемпературные, на основе полимочевины, на основе молибдена и перфторполиэфирные. Далее мы рассмотрим их особенности, а также факторы, которые необходимо учитывать при выборе той или иной смазки.

Список лучших смазок:

Название смазки	Цена по состоянию на зиму 2017/2018	Номер в каталоге	Описание
Liqui Moly LM 50	950 рублей, туба объемом 400 мл	7569	Высокотемпературная консистентная литиевая смазка для ступиц подшипников.
Castrol LMX Li-Komplexfett	480 рублей, туба объемом 300 мл	4506210098	Высокоэффективная пластичная смазка, состоящая из загустителя на основе литиевого комплекса, минерального базового масла и специально подобранного пакета присадок.
Step Up HIGH TEMPERATURE WHEEL BEARING LITHIUM GREASE	700 рублей за банку массой 453 грамма.	SP1608	Высокотемпературная смазка для шариковых и роликовых подшипников качения всех типов. Содержит кондиционер металла SMT2, литиевый комплекс присадок, пассиваторы металла и ингибиторы коррозии.
МС-1000	44 рубля за упаковку 30 грамм	1101	Восстанавливающая многофункциональная литиевая пластичная металлоплакирующая смазка. Содержит металлоплакирующий комплекс, который регенерирует поверхности трения и блокирует коррозию
«Литол 24»	35 рублей за упаковку массой 100 грамм	714	Антифрикционная многоцелевая водостойкая смазка
