Замена шарниров равных угловых скоростей

Конструкция шарнира равных угловых скоростей

В задачу этого узла входит обеспечение поворота передних колес машины на строго определенный угол. Причем, в процессе поворота машины каждое из его колес отклоняется на различные величины. В противном случае угловой вектор их поворота окажется различным, а это приведет одновременно к нескольким проблемам:

  • как минимум, одно из колес будет препятствовать движению автомобиля при повороте;
  • машина на поворотах будет утрачивать устойчивость и управляемость;
  • износ протекторов передних колес будет неравномерным;
  • износ правого и левого элементов подвесок также окажется неравномерным.

На протяжении первой половины и середины прошлого века конструкторы предлагали самые разнообразные технические решения конструкции этого узла, но наиболее удачной, по крайней мере, для использования на легковых машинах, стала система из четырех ШРУСов – двух внешних и двух внутренних, по паре на каждом из передних колес. А на автомобилях с ведущей передней осью такая конструкция является едва ли не вообще единственно возможной.

Выход из строя любой из этих четырех деталей влечет за собой такую достаточно дорогую процедуру, как замена ШРУСа Шевроле Круз или, как называют этот элемент в народе, замену гранаты.

Замена шарниров равных угловых скоростей Chevrolet Cruze

  • внутренний шарнир должен перемещать­ся в угловых и осевых направлениях с легким усилием, при этом не должны ощущаться рыв­ки, заедания и радиальные люфты. В против­ном случае замените внутренний шарнир;
  • защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разры­вов. Замените поврежденные чехлы;
  • вал привода колес не должен быть дефор­мирован. Замените деформированный вал.

Примечание: Хомуты крепления защитных чехлов шарни­ров равных угловых скоростей одноразового использования, при сборке замените их но­выми. Как правило, хомуты входят в ком­плект нового шарнира.

Для облегчения снятия хомут можно распи­лить ножовкой по металлу. При распилива­нии хомута будьте осторожны — не повредите края паза под чехол на корпусе шарнира.

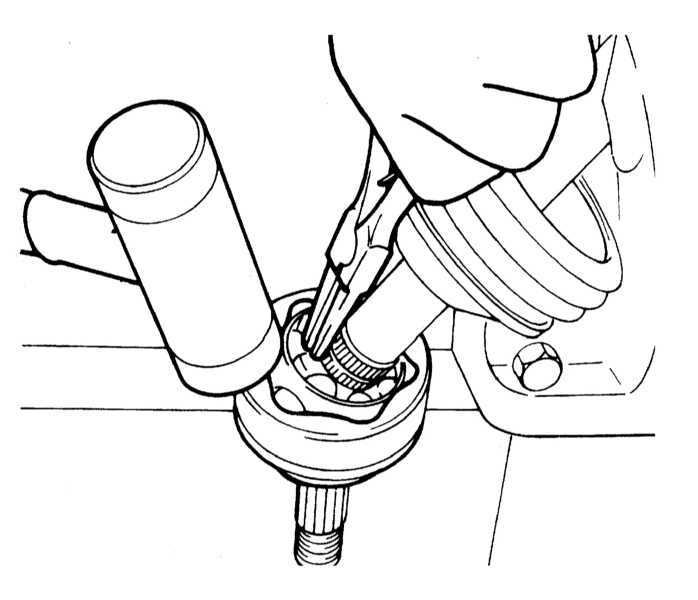

Так расположено стопорное кольцо в обойме шарнира (для наглядности показано на сня­том шарнире).

Предупреждение: Разборка наружного шарнира не допускается.

При сборке замените стопорное кольцо но­вым. Как правило, кольцо входит в комплект нового шарнира.

Примечание: При установке шарнира замените защитный чехол новым. Обычно чехол входит в ком­плект нового шарнира.

Полезные советы: Для того чтобы при сборке не повредить че­хол шарнира, оберните шлицевую часть вала изоляционной лентой.

Для облегчения установки чехла на вал смажьте вал тонким слоем смазки, предназ­наченной для заполнения шарнира.

Предупреждение: Не уменьшайте и не увеличивайте рекомен­дованное количество смазки в шарнире.

Предупреждение: Перед закреплением чехла шарнира боль­шим хомутом оттяните отверткой край чех­ла, чтобы выровнять давление воздуха внут­ри и снаружи чехла. Если не удалить из-под чехла лишний воздух, при эксплуатации воз­можно повреждение чехла.

Примечание: Для наглядности из шарнира удалена смазка.

При сборке замените стопорное кольцо но­вым. Как правило, кольцо входит в комплект нового шарнира. Проследите, чтобы кольцо полностью вошло в проточку вала.

Примечание: При установке шарнира замените защитный чехол новым. Обычно чехол входит в ком­плект нового шарнира.

Предупреждение: Не уменьшайте и не увеличивайте рекомен­дованное количество смазки в шарнире.

Предупреждение: Перед закреплением чехла шарнира боль­шим хомутом оттяните отверткой край чех­ла, чтобы выравнять давление воздуха внут­ри и снаружи чехла. Если не удалить из-под чехла лишний воздух, при эксплуатации воз­можно повреждение чехла.

Видео про «Замена шарниров равных угловых скоростей» для Chevrolet Cruze

Замена ШРУСа наружного Chevrolet Cruze Шевроле Круз 2009 года

Меняем пыльники шрус и сальники приводов в МКПП на Шевроле Круз 2010 года Chevrolet Cruze

Как заменить шрус и пыльник привода на шевролет эпике.

Инструкция по обслуживанию Шевроле Круз

Подготовка

Работу по замене гранаты удобнее всего выполнять, подняв машину подъемником, но можно ограничится обыкновенным силовым домкратом. Из инструментов понадобятся следующее:

  • гаечные ключи на 17 и 30 с накидными головками,
  • молоток,
  • пассатижи,
  • лом,
  • тиски,
  • отвертка.

Из расходников, помимо самой гранаты и пыльника нужно будет обзавестись смазывающим составом и новыми хомутами. Обычно все это идет в комплекте вместе со ШРУСом. Перед началом работ рекомендуется сливать литра два масла из коробки передач. Но если работать внимательно и аккуратно, то делать это не так уж и обязательно.

Рассмотрим последовательность действий во время выполнения работ по замене изношенной гранаты и ее защитной гофры.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Как снять правый привод на ниве шевроле

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять. Краткая инструкция для тех кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера. Либо можно накрутить одну гайку и молотком осадить резьбу на конце шпильки. Заплюснутая резьба не даст скрутиться гайке и выкрутиться шпилька.

Выкручиваем болты крепления ушей.

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса. Проворачиваем по оси вверх правое ухо. Чтобы не мешал привод его можно снять. Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Внутри по краю гранаты есть стопорное кольцо. Поддеваем его, вытаскиваем. Теперь аккуратно вытаскиваем за привод внутреннюю часть и кладем ее аккуратно на нижнюю чашку. Одеваем любую перчатку на гранату с шариками чтобы не разлетелись и не испачкались и вытаскиваем между аммортизатором и пружиной. Если шрус трипоидный, то просто вытаскиваем его обернув чем-нибудь от запачкивания.

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

На разбор у меня ушло около получаса. Всем удачи на дороге и вне дорог и тишины в машинах)

зы. сборка в обратной последовательности. На место выкрученных шпилек отлично подходят длинные болты от шаровых.

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка приводов передних колес

Приводы передних колес снимают для замены при повреждении или для замены шарниров и их чехлов. Кроме того, приво­ды передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Вам потребуются: ключи «на 14» (два) и «на 32», ключ для гаек колес, монтажная лопатка, молоток.

1. Ослабьте затяжку гаек крепления колеса, затем поднимите переднюю часть автомоби­ля и установите ее на надежные опоры. Сни­мите соответствующее колесо.

2. Ослабьте затяжку гайки ступицы перед­него колеса.

3. Отверните гайку ступицы.

4. . и снимите расположенную под ней упорную шайбу.

5. Извлеките тормозной шланг из крон­штейна на амортизаторной стойке.

6. Снимите датчик частоты вращения коле­са

7. Отсоедините от поворотного рычага наружный наконечник рулевой тяги (см. «Замена наружного наконечника рулевой тяги»).

8. Отверните гайку стяжного болта клеммового соединения поворотного кулака с шаро­вой опорой, извлеките болт и выведите палец шаровой опоры из поворотного кулака (см. «Замена шаровой опоры передней подвес­ки»).

9. Немного отодвиньте телескопическую стойку в сторону, извлеките хвостовик наруж­ного шарнира равных угловых скоростей из ступицы и привяжите его проволкой к амор­тизатору.

Полезный совет: Если не удается извлечь хвостовик шарнира усилием рук, выбейте его из ступицы легки­ми ударами молотка через деревянную проставку.

10. Уперев монтажную лопатку в картер ко­робки передач через деревянную проставку, выпрессуйте внутренний шарнир привода из шестерни полуоси.

11. . и снимите привод переднего колеса в сборе.

Предупреждение: Заменяйте стопорное кольцо хвостовика вну­треннего шарнира новым кольцом при каж­дом снятии привода с автомобиля, иначе при­воды могут самопроизвольно отсоединиться от коробки передач во время движения.

12. Второй привод снимают аналогично.

13. Для установки вала привода введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного про­верните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

14. Для установки привода введите шлице­вый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и навинтите гайку ступицы до упора, не затя­гивая ее окончательно.

15. Отведите вниз рычаг передней подвес­ки и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фик­сации привода стопорным кольцом.

16. Присоедините к поворотным кулакам шаровые опоры, а к рычагам поворотных ку­лаков — шарниры рулевых тяг.

17. Установите на свои места тормозные шланги и датчики частоты вращения колес.

Предупреждение: При установке датчика точно совместите от­верстие в его корпусе с резьбовым отверсти­ем в кулаке. В процессе установки не пово­рачивайте датчик вокруг продольной оси.

Увеличение сопротивлению перемещения датчика должно ощущаться только послед­ние 2 мм перед его полной посадкой в кулак. Если датчик с большим сопротивлением вхо­дит в отверстие кулака с самого начала уста­новки, извлеките датчик и устраните причину заедания (грязь, заусенец на корпусе и т.п.) Категорически запрещается запрессовы­вать датчик частоты вращения заднего коле­са с помощью молотка.

18. Установите колеса и заверните гайки крепления колес до упора, не затягивая их окончательно.

19. Установите автомобиль на колеса, сняв с опор.

20. Окончательно затяните гайки кропления колес.

21. Окончательно затяните гайку ступицы.

Примечание: Гайку ступицы затягивают в три этапа:

  • 1-й — затянуть моментом 150 Н·м;
  • 2-й — ослабить на 45°;
  • 3-й — повторно затянуть моментом 250 Н·м.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Замена Пыльника Наружного Шруса Нива Шевроле ~ AUTOINTERLINE.RU

Все о ШРУСе и о том, как выполнить его демонтаж и установка

Перед тем как начинать гласить о какой-нибудь поломке, нужно дать конкретное определение той либо другой детали, которая в предстоящем будет ремонтироваться. Эта относится и к починке ШРУСа. Данная деталь является одной из составляющих коробки. Вообщем ШРУС – это аббревиатура, которая расшифровывается как: Шарнир Равных Угловых Скоростей. Эту деталь в народе именуют – «гранатой». Причина такового наименования ординарна, эта деталь автомобиля имеет форму, которая довольно очень припоминает взрывоопасный предмет.

Сам ШРУС передает вращающий момент мотора, который передается от коробки передач к ведущим колесам (в большинстве случаев фронтальным). За счет этой цепочки осуществляется очень ритмичное вращение и это при том, что меж валами, которые соединяют его, имеется угол.

В машине есть два вида ШРУСа — внешний и внутренний. Естественно когда-нибудь приходит момент, когда сроку службы приходит конец и необходимо подменять данный шарнир на новый. Но как найти, что его стоит поменять и если стоит, то, как это сделать?

Почему нужна замена ШРУСа на Шевроле Нива и как это определить?

Определяется износ ШРУСа довольно легко. Нужно проехать круг, вывернув при всем этом до самого конца, на право или на лево, руль. При таковой езде данная деталь испытывает критическую нагрузку, что как раз и необходимо для определения поломки либо износа.

Итак вот, если его вправду стоит поменять, то при поворотах будет ясно слышаться хруст – это как раз и будет сигналом того, что деталь следует поменять. При этом советуется всегда инспектировать сходу два шарнира — сначала делая круг по часовой, а позже против. Если в обоих направлениях будет слышен хруст, то необходимо поменять оба шарнира.

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту… Замена у нивы переднего левого шруса наружного и внутреннего.

Помимо всего выше сказанного, нужно отметить и то, что бывает вместо хруста можно услышать стук – это тоже означает, что имеется проблема с шарнирами. Также проверить на поломку можно покачав рукой вал и если будет замечен люфт, то это однозначно будет сигнализировать о поломке и выходе из экспликации. Кстати серьезность всей ситуации, когда нужно менять шарниры, еще больше подчеркивает тот факт, что при замене менять придется абсолютно все составляющие, по-другому никак.

Причины поломки

Причин, почему нужно осуществить замену ШРУСа на Шевроле Нива, не так много. Появиться поломка может из-за крайне неаккуратной езды, которая естественно ни к чему хорошему никогда не приводит. Также причиной может стать пыльник, который уже стал старым и потрескался, из-за чего в ШРУС попала грязь, которой там ни в коем случае не должно быть.

Стоит заметить, что ситуация с потрескавшимся пыльником, может означать, что необходимо просто установить новый, а с шарнирами может быть все в порядке, но такое происходит крайне редко и чаще всего вся проблема заключается именно в поломке и износе ШРУСа.

Этапы ремонта

  1. Зажать вал в тисках
  2. У внутреннего ШРУСа необходимо снять наружный и внутренний хомут
  3. Чехол, защищающий от грязи, сдвинуть и вывернуть наизнанку
  4. Используя выколотку и прикладывая максимум усилий к обойме шарнира сбить внутренний ШРУС

Тоже самое проделываем и с наружным шарниром.

  1. Снимаете с наружного шарнира как внутренний, так и наружный хомут
  2. Сдвигаем чехол от грязи и выворачиваем его наизнанку
  3. Используя только выколотку, максимум силы направляем на обойму и сбиваем ШРУС

Нюансы, которые важны при установке новых шарниров

Таким образом, сняв старые, изношенные и уже никуда ни годные шарниры, вы можете приступать к установке новых. Осуществить замену ШРУСа на Шевроле Нива можно точно так же, используя выше описанные этапы, только выполняя их наоборот

При этом стоит учитывать некоторые нюансы и особенности, которые важно знать при установке новых ШРУСов

  • В первую очередь необходимо внимательно следить за тем, чтобы в новые шарниры ни в коем случае не попала грязь.
  • Во вторую очередь, нужно помнить, что при замене шарниров надо менять и хомута чехлов защищающих их от грязи. Причина проста – все подобные хомута одноразовые . Правда, нельзя забывать и то, что новые хомута должны иметь туже самую конструкцию что и старые.

Как снять и поменять ШРУС Cruze

Зафиксировать отверткой через отверстие тормозной диск. Головкой на 32 ослабить гайку крепления привода. Затем открутить гайку рулевого наконечника гайкой на 18, и шаровую опору. Это делается для того, что когда привод выдернут, можно будет повернуть стойку и будет удобнее работать с приводом. Чтобы не сливать масло, из коробки его целиком выдергивать не надо.

Открутить болт крепления шаровой опоры, болт с гайкой на шаровой опоре на 15. Датчик ABS не мешает, так что его трогать не нужно. Необходимо выдернуть шаровую из цапфы.

Затем перекинуть ее на другую сторону и выдернуть привод. Снизу необходимо поставить тазик, так как после снятия пыльника вниз потечет смазка.

Если пыльник в порядке, можно его оставить. Если в комплекте с новым пыльником нету новых хомутов, то нужно постараться не испортить их, чтобы можно было вернуть на место после установки ШРУСа. Второй хомут не снимается, а просто ослабляется, для того, чтобы стянуть пыльник назад и на посадочное место установить съемник.

2. Валы приводов передних колес

Снятие

Внимание: — Во избежание травмы и/или повреждения компонентов не позволяйте всему весу машины приходиться на передние колеса и не пытайтесь перемещать машину, когда сняты приводные валы колес или гайки этих валов. Это может привести к выпадению внутренней обоймы подшипника, что приведет к повреждению тормоза и компонентов подвески, а также к потерю контроля над машиной

— Чехлы приводных валов колес, уплотнения и зажимы должны защищаться от острых объектов при проведении обслуживания на приводных валах колес или вблизи этих компонентов. Повреждение чехлов, уплотнений или зажимов может привести к вытеканию смазки из шарнира, повышению шума и возможной поломке приводного вала колеса.

1. Поднять и должным образом подпереть автомобиль.

2. Снять колесо и шину в сборе.

3. Применение удерживающего ключа CH-49376 (1) с удлинением EN-956-1 (2).

Примечание: Повторное использование гайки приводного вала колеса не допускается. Удалить гайку в отходы и заменить новой.

4. Снять гайку приводного вала колеса (2) с приводного вала колеса (1).

Внимание: Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости

5. С помощью съемника CH-49400 (2) разделить тормозной диск и блок подшипника/ступицы колеса (1).

6. Снять блок наружной поперечной рулевой тяги с поворотного кулака.

7. Отсоединить шаровые шарниры от поворотных кулаков.

8. С помощью скользящего устройства для выбивания CH-313 (2) и съемника вала колеса CH-6003 (1) снять приводной вал колеса (3) с автомобиля.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.
