Датчики частоты вращения двигателя

Принцип работы

Рассмотрим часто встречающиеся виды датчиков оборотов, которые расположены вне распределителя зажигания.

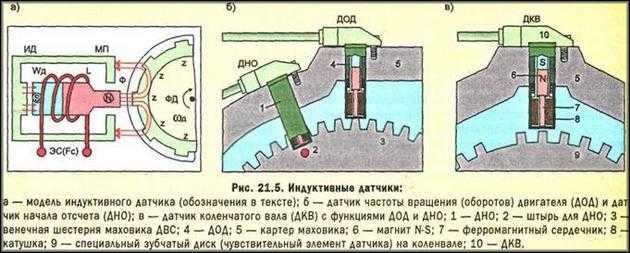

Индукционные датчики или датчики генераторного типа более распространены и имеют несколько типов конструктивного исполнения. На рисунке изображён в разрезе такой датчик.

На рисунке ниже показана осциллограмма датчика оборотов. Маркерный диск имеет строго определённое количество зубьев.

При прохождении зуба маркерного диска вблизи сердечника датчика, изменяется величина магнитного потока. Для синхронизации, т.е. точного определения верхней мёртвой точки и вычисления величины опережения зажигания, на диске отсутствует один зуб. На осциллограмме этот момент определяется отсутствием сигнала. Для ЭБУ двигателем это информация, что ВМТ через такой-то угол поворота коленвала (для ВАЗ — 19 зубьев), т.е. сели пропуск зуба поместить под датчиком оборотов, то сосчитав 19 зубьев в сторону вращения двигателя, мы должны оказаться под меткой ВМТ на блоке.

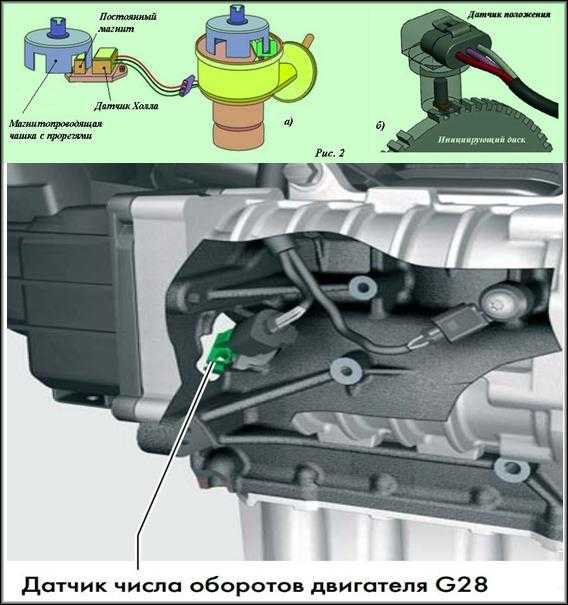

Магнитоэлектрический датчик Холла используют для получения импульсов напряжения при прохождении сильногоцилиндрического экрана между постоянным магнитом с одной стороны и полупроводником, по которому протекает ток — с другой.

В некоторых конструкциях крыльчатка-экран не используется, а магнит крепится на подвижном элементе и при прохождении магнита вблизи чувствительного элемента датчика Холла, на его выходе появляется импульс напряжения.

Примером может служить MRE/Hall датчик коленвала, осциллограмма которого приведена на рисунке ниже. Напряжение питания 5 В.

Датчик на массовый расход воздуха

Этот датчик контролирует и позволяет нормализовать поступление воздуха в топливную смесь. Признаками его неисправности являются следующие проблемы:

  • Нестабильные обороты;
  • Проблемы с заводом теплого двигателя;
  • Снижение мощности.

Проверка этого датчика производится по разному. Самым простым из них является отключение ДМРВ и поездка без него. Если негативные моменты пропали, то скорее всего причина именно в датчике. Также отказ датчика может быть спровоцирован некачественной прошивкой. Для этого под упор заслонки дросселя помещают пластинку толщиной 1 мм. При этом обороты немного должны увеличиться. После снимают фишку с интересующего нас датчика. Если двигатель продолжил работать, причина в «кривой» прошивке.

Также проверка выполняется путем замера напряжения. Для этого возьмите мультиметр, его следует выставить на максимальное напряжение 2 В. Далее замеряется напряжение на выводах. На новом полностью исправном датчике оно должно колебаться в пределах 0,98-1,01 В. О неисправности ДМРВ говорит напряжение более 1,05 В. В таком случае его следует заменить.

Статив с аппаратурой арс.

Датчик положения коленчатого вала методы проверки, признаки неисправности, расположение

Статив размещается в правом аппаратном отсеке (перегородка между салоном и кабиной).

АРС Днепр, АРС-ДАУ и МАРС. АРС МП.

  • СУ БЛПМ

    — согласующее устройство для согласования работы приёмных катушек и БЛПМ.

  • БЛПМ-41, БЛПМ-23, БЛПМ-56

    — блоки локомотивных приёмников метрополитена. Служат для восприятия из РЦ, выделения и усиления сигналов о допустимой скорости F1 – F6 (см. стр. 4). Каждый блок воспринимает только два «своих» сигнала, например, БЛПМ-41 воспринимает только сигналы F1 и F4 (75 Гц и 225 Гц). Блоки запитываются от блока питания БП-12, контрольная лампа которого находится на пульте машиниста. После обработки выделенный сигнал поступает в БСМ .

  • Ф

    – два блок-фильтра для фильтрации помех в цепях питания аппаратуры АРС 13В.

  • БСМ

    — блок сравнения метрополитена. Служит для сравнения фактической и допустимой скоростей и формирования команды на торможение (или отпуск тормоза). Эти команды передаются в БУМ.

  • БУМ

    — блок управления метрополитена. Необходим для передачи команд от БСМ в ЦУ поезда. Блок осуществляет команды на разбор ходового режима и на включение или отключение тормозного режима. Запитывается от кулачка ДА реверсивного вала КВ.

  • БИС-200

    — 2 блока измерения скорости. Служат для усиления сигнала от ДС, затем происходит определение фактической скорости поезда. На ТКЛ установлен только один блок (и один ДС).

6

ЭПК (ЭПВ)

— электропневматический клапан (вентиль).

Предназначен для разрядки тормозной магистрали экстренным темпом, если при торможении от АРС

хотя бы на одном вагоне электротормоз окажется неэффективным и не включится В№2.

Кран ЭПК (ЭПВ) —

трёхходовой кран иСО ЭПК (СО-1 и СО-2) — сигнализаторы отключения ЭПК.

Кран соединяет тормозную магистраль с ЭПК. При перекрытом кране ЭПК, ТМ отсоединена от ЭПК и открыта связь СО ЭПК с атмосферой, поэтому контакты СО ЭПК в ЦУ размыкаются и сбора схемы на ход всего поезда не произойдёт (либо произойдёт разбор схемы с ходового режима). На составах с АРС МП и ДАУ АРС при перекрытии крана ЭПК (ЭПВ) сработает В№2. Контакты СО-1 контролируют сбор схемы ходового режима при управлении от КВ, а контакты СО-2 — при управлении от КРУ (14 поездной провод).

Схема подключения СО-1, CO-2 и ЭПВ представлена ниже.

РКТТ

— реле контроля тормозного тока.

Предназначено для контроля величины тормозного тока вагона при выдаче от АРС команды на торможение. Устройство РКТТ аналогично устройству РУТ (реле типа Р-53). Устанавливается на каждом вагоне. Имеет 2 катушки — силовую (в тормозном контуре) и авторежимную (в ЦУ). Обе катушки включены «согласно», т.е., их магнитные потоки усиливают друг друга (складываются). Катушка РКТТАВТ защищается автоматиком А-70. Контакты — в цепи 34 поездного провода. Уставки РКТТ

  • порожний режим = вкл. 470 + 15А \ откл. 375 + 15А
  • гружёный режим = вкл. 600 + 20А \ откл. 500 + 20А.

ДКПТ

— датчик контроля пневматического тормоза.

Контролирует замещение электротормоза пневматическим в случае его отказа или неэффективности. Устанавливается на каждом вагоне, подключен к трубопроводу ТЦ, а контакты находятся в цепи 34 поездного провода, параллельно контактам РКТТ, поэтому при отключении ВР хотя бы на одном вагоне необходимо полностью отключать АРС, так как при торможении от АРС и во время стоянки поезда на станции не будет контроля тормоза, а значит, будет срабатывать ЭПК (ЭПВ).

Кабина.

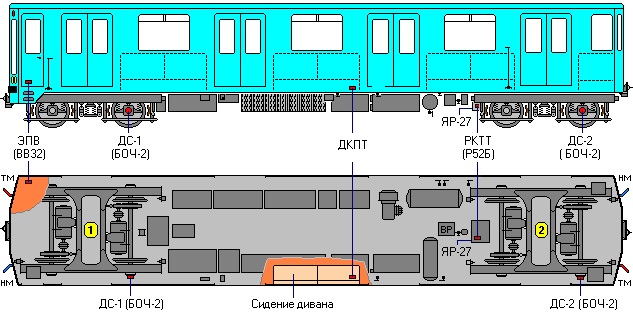

Расположение ДКПТ, ДС, РКТТ и ЭПВ на вагонах серии 81-717.

Расположение устройств АРС в тормозной магистрали вагонов серии 81-717.

7

Похожие:

2. системы впрыска бензиновых двигателей на сегодняшний день создано довольно много разновидностей систем впрыска бензина. Представим их обобщенную классификаци

1. система впрыска «k-jetronik» («к-джетроник») Система впрыска «k-jetronic” фирмы bosch представляет собой механическую систему постоянного впрыска топлива. То

Неисправности системы зажигания проявляются в отсутствии искры на свечах зажигания, перебоях в работе двигателя, снижении его мощности и повышенном расходе топлАния могут быть разряженность аккумуляторной батареи, неисправность выключателя зажигания, обрыв в цепи между аккумуляторной батареей…

Лабораторная работа №17 Тема 10 «Система зажигания и пуска двигателя»Цель работы: закрепить теоретические знания по назначению, устройству и работе приборов системы зажигания и пуска двигателя

Системы зажигания

Задача системы питания снабжать цилиндры бензовоздушной смесью которая способна воспламениться. Для этого воздух и топливо должны быть смешаны в соотношении от 13: 1 до 11 Чем она будет приготовлена, карбюратором или системой впрыска, значения не имеет.Чем она будет приготовлена, карбюратором или системой впрыска, значения не имеет. В обоих случаях основная трудность в том, чтобы…

Возможные неисправности системы зажигания автомобиля нива, их причины и методы устранения

И. игнатов из уральского города Сатка сумел смоделировать подобную систему на своих «Жигулях» из доступных всем элементовЕнив систему зажигания, сразу же «почувствовала разницу»: стала лучше пускаться (особенно зимой), резвее разгоняться, ровнее работать…

Вопросы к экзамену по дисциплине «Тракторы и автомобили»Назначение, устройство и принцип работы контактно-транзисторной системы зажигания

1. 3 Гарантированный автозапуск при низких температурах доступен, если техническое состояние двигателя, карбюратора (инжектора) аккумулятора и системы зажигания соответствует норме!!!

Авто-дневник

Где располагается датчик частоты вращения?

Индукционный измеритель или датчик оборотов в основном располагается над маркерным диском транспортного средства. В свою очередь этот элемент может находится либо на маховике, либо на коленвале внутри блока цилиндров, либо спереди моторного отсека на коленвале. Очень часто небольшая кривизна зубцов маховика или наличие маленького скола могут привести к нарушениям в работе системы зажигания. Тогда силовой агрегат не сможет работать на повышенных частотах вращения и будет происходить хаотичное искрообразование. Кроме того, на некоторых автомобилях этот датчик может быть заменен датчиком Холла. Это устройство способно передавать в главный блок управления сигнал о фазах механизма газораспределения, а также обороты мотора. Если это так, то прибор будет расположен у распределительного вала. Если измеритель частоты вращения выйдет из строя, автомобилист не сможет завести свое транспортное средство. И если после доскональной проверки систем зажигания и топлива существенных отклонений не будет выявлено, нужно обязательно проверить работоспособность самого датчика оборотов. Если же возникает так называемое плавающее вращение двигателя, то понадобится проверить сразу все варианты проблем. Ну а для своевременного обнаружения неполадок желательно повести диагностику автомобиля.

Советуем изучить — Проект автомойки

Что можно сделать при выходе из строя датчика оборотов, подробнее будет рассказано в этом видео:

Опубликовано: 30 октября 2019

Датчик скорости входного вала АКПП

На АКПП устанавливается два датчика скорости.

  • один фиксирует число вращений входного вала;
  • второй замеряет ее.

Датчик входного вала – это магнитный бесконтактный прибор, основанный на эффекте Холла. Состоит из магнита и интегральной схемы Холла. Это оборудование упаковано в герметичный корпус.

Информация от этих датчиков поступает на электронный компьютер управления автоматом, где им же и обрабатывается. Если наблюдаются какие-то неисправности либо с датчиком, либо с коленвалом или дифференциалом, то АКПП встает в аварийный режим.

Если же ЭБУ не находит никаких проблем по показаниям датчика, а скорость машины падает или не набирается, горит Check Engine, то возможно неисправность находится в самом датчике входного вала АКПП. Но об этом позже.

Сейчас я расскажу о том, как работает датчик входного вала.

Принцип работы

Как уже я писал, устройство фиксирует количество оборотов вала после переключения на одну из передач АКПП. Процесс работы датчика Холла таков:

  1. Во время работы электромагнитный датчик создает особое электромагнитное поле.
  2. Когда через датчик проходит выступ колеса или зуб шестеренки, установленного в нем «импульсного колеса», это поле изменяется.
  3. Начинает действовать так называемый эффект Холла. Иными словами, образуется электрический сигнал.
  4. Он преобразуется и поступает в электронный блок управления АКПП.
  5. Здесь считывается компьютером. Низкий сигнал – это впадина, а высокий – выступ.

«Импульсное колесо» — это обычная шестеренка, установленная в прибор. Колесо имеет определенной число выступов и впадин.

Где находится

Датчик измерения скорости выходного вала АКПП устанавливают на корпус автомата рядом с воздушным фильтром. Устройства для измерения числа вращений входного и выходного валов различаются по номеру, прописанному в каталоге. У транспортных средств Hyindai Santа они имеют следующие значения по каталогу: 42620 и 42621.

Именно эти устройства сразу сообщаются с блоком управления АКПП. Приборы сами по себе ремонтопригодные. Необходимо только будет проверить, есть ли трещины на корпусе.

Далее я расскажу вам о диагностике проблем с датчиком измерения числа вращения входного вала.

Диагностика

Если вы новичок автолюбитель и не знаете, как проверить, да и с чего начать поиск ошибок в устройстве, советую, прозвона контактов и измерения сигналов постоянного или переменного тока. Для этого вы используете мультиметр. Инструментом определяете напряжение и сопротивление.

Диагностика может проводиться и по толчкам, рывкам, которые чувствует водитель при переключении кулисы селектора в режим «D». Неисправный датчик отдает неверные сигналы о замерах вращения и соответственно создается слабое или чересчур повышенное давление, из-за чего проявляются провалы в наборе скорости при разгоне.

К визуальному типу диагностики опытные механики относят наблюдение за появлением ошибок на мониторе приборной панели. Например, о проблемах с датчиком входного вала могут говорить следующие горящие лампы на мониторе:

  • «Check Engine»;
  • моргает лампа «Hold».

АКПП может запускать аварийный режим, либо включать только 3 передачу и больше никакую.

Если вы проверяете сканером с ноутбуком на руках, то отобразится следующая ошибка «P0715». В этом случае нужно либо заменить датчик входного вала АКПП, либо поменять поврежденные провода.

Датчик частоты вращения коленчатого вала

Датчик частоты вращения коленчатого вала предназначен для синхронизации управления системой впрыска и системой зажигания, поэтому другое название датчика – датчик синхронизации. В некоторых источниках информации датчик носит название — датчик начала отсчета. Сигналы от датчика используются системой управления двигателем для установления:

  • момента впрыска топлива;
  • количества впрыскиваемого топлива;
  • момента зажигания (бензиновые двигатели);
  • угла поворота распределительного вала при работе системы изменения фаз газораспределения;
  • времени включения клапана адсорбера при работе системы улавливания паров бензина.

Наибольшее распространение получил датчик частоты вращения коленчатого вала индуктивного типа. В некоторых системах управления двигателем устанавливается датчик синхронизации, построенный на эффекте Холла.

Индуктивный датчик представляет собой магнитный сердечник с расположенной вокруг него обмоткой. Принцип работы датчика заключается в наведении электродвижущей силы в обмотке при взаимодействии магнитного поля датчика с металлическим задающим диском (диском синхронизации).

Задающий диск имеет по окружности 58 зубьев с пропуском на два зуба, т.н. диск типа 60-2. На отдельных дизельных двигателях для ускорения определения положения коленчатого вала и, соответственно, облегчения запуска устанавливается задающий диск типа 60-2-2 (с двумя пропусками через 180°).

При вращении коленчатого вала впадины зубьев задающего диска изменяют магнитный поток, вследствие чего в обмотке датчика формируется электрический импульс.

Датчик синхронизации позволяет определять два параметра:

  1. частоту вращения коленчатого вала;
  2. точное положение коленчатого вала.

Число оборотов коленчатого вала определяется по количеству зубьев, проходящих через датчик в единицу времени. Пропуск зубьев служит в качестве исходной точки для определения положения коленчатого вала. Он соответствует, как правило, нахождению поршня первого цилиндра в верхней мертвой точке.

Датчик частоты вращения коленчатого вала, построенный на эффекте Холла, взаимодействует с задающим диском несколько иной конструкции. Диск выполнен в виде металлических сегментов, разделенных металлическими вставками. Сегменты представляют собой постоянные магниты с чередующими северными и южными полюсами. В качестве начала отсчета используется сегмент большей ширины. Таким образом, получился задающий диск типа 60-2.

При неисправности датчика частоты вращения коленчатого вала (отсутствии сигнала) двигатель останавливается и повторно не запускается.

Конструкция и общий принцип работы автомобильного сенсора оборотов

При рассмотрении вопроса, какой датчик отвечает за обороты двигателя во всех аспектах, надо отметить, что это группа сенсоров. А именно: холостого хода (ДХХ), дроссельной заслонки (ДПДЗ), распредвала (ДПРВ), расхода воздуха (ДМРВ), рециркуляции газов. Но именно считает частоту оборотов для нормальной работы системы зажигания ДПКВ. В целом признаки поломки общие для него и перечисленных детекторов, но есть характерный только для измерителя синхронизации признак: часто именно при его поломке автомобиль вообще не заводится.

На Toyota:

Алгоритм функционирования ДПКВ в своей основе схож для всех его типов. Основывается на мониторинге изменений в создаваемой им же среде (магнитополе, индукция, оптические явления), которые провоцирует специальная ответная зубчатая часть коленвала (диск с выступами, реперный, синхронизации).

Рассмотрим этапы работы автомобильного ДЧВ в несколько обобщенном виде:

  1. Коленвал имеет специальный зубчатый (реперный) диск. На месте двух зубцов (стартового, нулевого) пустое место, без них выступов 58, они расположены по окружности через каждые 6°.
  2. Колесо крутится, выступы проходят через магнитное поле, оптические или другие импульсы, посылающиеся сенсором в зависимости от его типа, изменяют их.
  3. Прибор отслеживает указанные модификации среды, передает их на ЭБУ машины.
  4. При прохождении детектора мимо участка без двух зубцов характер импульсов фиксируется как сигнал, уведомляющий о начальном положении КВ. Таким образом сенсор различает полный оборот.
  5. Компьютер электронного управления системой автомобиля на основании показателей от ДПКВ узнает о размещении коленвала и все необходимые данные, производит вычисления, направляет сигналы в исполнительные узлы, работа системы зажигания, впрыска корректируется, мотор работает стабильно.

Наиболее ярко охарактеризовать работу датчика синхронизации можно на примере индуктивной его разновидности. При вращении сигнального колеса (во время работы ДВС) его выступы задевают магнитное поле ДПКВ. Создаются периодические импульсы напряжения, характеризующие частоту движения и положение КВ, поступающие на контроллер ЭБУ, который и рассчитывает момент для сработки модуля зажигания и форсунок.

Надо сказать, что такой алгоритм характерный в своей основе для всех типов датчиков положения коленвала: зубчики изменяют чувствительную среду, создающуюся ДПКВ, что и отслеживает через него ЭБУ.

Ниже рассмотрим виды ДПКВ и их нюансы.

На положение дроссельной заслонки

Этот датчик предназначен для расчета контроллером уровня открытия дроссельной заслонки. Его устанавливает на ось дросселя. При нажатии на педаль акселератора он поворачивается вместе с дросселем. По сути это переменный резистор, который в зависимости от угла поворота меняет уровень напряжения подаваемого на контроллер.

Проверяется таким образом. Включается зажигание, и замеряется напряжение на выводах датчика. Оно должно колебаться от 0 В при стартовом положении, до 12 В при максимальном. Также можно измерить сопротивление, но это не обязательно. Если напряжение отсутствует, либо растет нестабильно, то ДПДЗ неисправен, необходимо его поменять.

Датчик скорости вращения выходного вала АКПП

Этот тип датчика внешне выглядит точно так же, как и предыдущий, но имеет другую маркировку, что позволяет их различать при замене, установке или ремонте.

Данный детектор определяет величину давления масла в коробке передач, а также проверяет корректность того режима скорости, которую выбрала система, опираясь на показания предыдущего устройства.

Таким образом, руководствуясь совместным измерением вращательного движения, совместная работа двух описанных выше устройств помогают исправному функционированию скоростной системы автоматической коробки передач.

К сожалению, как и любой прибор, эти не являются вечными. Всегда есть возможность поломки по тем или иным причинам. Краткая информация о поломках и факторах, которые могут к ним привести, дана ниже.

Признаки неисправности датчиков скорости АКПП

В первую очередь, нужно обратить внимание на сбои в процессе езды — нестабильные обороты, рывки, толчки, плохой разгон;
сбои при переходе с первой на вторую скорость;
аварийный режим работы коробки (движение машины возможно лишь на третьей передаче).

Обнаружив данные признаки, в первую очередь необходимо проверить всю проводку, которая имеется в системе, отвечающей за скоростной режим автомобиля. Оценить внешнее состояние — повреждение изоляции, надломы, разрывы. Прозвонить тестером цепь, чтобы проверить ее целостность.

Кроме того, датчик может перестать работать из-за загрязнения контактов. В таком случае, нужно снять его и попробовать почистить. Делается это очень аккуратно, дабы не повредить прибор, если он еще исправен.

Само собой, анализатор, который очень сильно загрязнен и даже подвергся коррозии, нет смысла чистить, так как он, скорее всего, поврежден безвозвратно. А вот легкие загрязнения можно убрать и после этого, поставив прибор обратно, проверить — исправлена ли проблема. Если нет, то устройство требует замены.

Механические повреждения также могут являться причиной поломки детекторов. Из-за каких-то внешних воздействий, герметичность корпуса нарушается, внутрь начинает поступать пыль, вода, на платы воздействует низкая температура. Рано или поздно из-за этого датчик выходит из строя.

Особенно опытные автовладельцы могут ремонтировать собственноручно вышедшие из строя датчики, но для этого требуются определенные умения и навыки, не имея которых лучше лишний раз не влезать туда, куда не нужно.

Место расположения

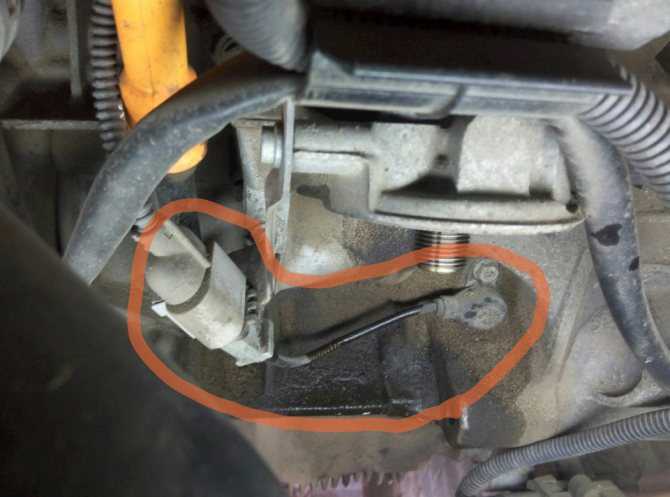

Датчик частоты вращения, или индукционный измеритель, обычно располагается над маркерным диском автомобиля.

Диск, в свою очередь, может находиться:

  • на маховике;
  • на коленвале внутри блока цилиндров – такое бывает у марок Ford, Opel и т.д.;
  • спереди моторного отсека на коленвале, вместе со шкивом привода допагрегатов (Jaguar, BMW, ВАЗ и т.д.).

Лучше всего, когда маркерные зубцы маховика предназначаются лишь для измерения оборотов мотора. Чуть хуже, если маркерными являются стартерные зубцы: эта особенность присутствует у автомашин марок Audi и Volvo.

Небольшая кривизна зубца маховика или маленький скол, присутствующий на нём, часто могут стать причиной в нарушении работы системы зажигания, из-за чего силовой агрегат не может функционировать на повышенных частотах вращения. В этом случае зачастую происходит хаотичное искрообразование, так как блок управления неправильно определяет количество зубцов.

Датчик оборотов двигателя авто

Когда у автолюбителей возникают те или иные проблемы с двигателем, они начинают интересоваться, какой датчик отвечает за обороты двигателя, поскольку первое подозрение зачастую падает на данные устройства.

Однако это не всегда так, ведь обороты могут «плавать» по различным причинам. Лучше всего для начала убедиться в том, что какие-либо другие поломки отсутствуют, а измерители проверять после. Так или иначе, если вы хотите обнаружить нужный датчик, вам необходимо знать, как он выглядит, и где его искать.

Назначение датчика оборотов двигателя

К рассматриваемому прибору применяются такие названия, это датчик:

  • числа (количества) оборотов двигателя;
  • частоты вращений (поворотов) коленвала;
  • ДЧВ;
  • индуктивный;
  • синхронизации;
  • ВМТ или верхней мертвой точки поршня цилиндра — система определяет этот параметр через данный датчик, который в свою очередь отслеживает его через реперное колесо КВ (на нем есть метка, пробел зубьев). То есть определенное положение этого диска отвечает позиции поршня;
  • ДПКВ — положения (оборотов) коленвала;
  • контрольной метки;
  • фаз.

Датчик оборотов двигателя не надо путать с сенсором положения распредвала (ДПРВ). А также на авто с электронным блоком управления (ЭБУ, ЭСУД) разные наименования для детектора количества оборотов и термин «датчик положения коленвала» (КВ) применяются для одного и того же устройства. Но есть автомобили (такие модели встречаются реже) и с отдельным последним (два таких изделия часто обозначают как G28 и G4), что надо помнить. В этой статье эти названия, если нет уточнения, применяются к одному и тому же устройству, чаще всего обозначаемому аббревиатурой ДПКВ, реже ДЧВ.

На схемах силовых блоков иномарок часто детектор синхронизации обозначен как G28.

ДЧВ относится к оснащению контроля и управления двигателем, к системе подачи сигналов о его состоянии на ЭБУ.

Задачи ДПКВ:

  • синхронизация системы зажигания, впрыска горючего;
  • передача данных о поддерживаемых коленчатым валом (КВ) вращениях, о его угле поворота в конкретный момент;
  • корректное взаимодействие всех систем, функционирование всего транспортного средства.

Что это за прибор

Тахометр представляет собой контрольно-измерительное устройство, с помощью которого измеряется частота вращения автомобильного коленвала.

Такое оборудование монтируется не только в автомобильный транспорт, но и на моторные лодки, мотоциклы и иные виды транспорта. Кроме того, тахометры нередко используются в промышленной сфере, к примеру, для расчета оборотов мощных паровых турбин.

Показатели измеряются в определенных единицах — об/м. Для их обозначения также могут применяться сокращения min -1 и RPM. В тахометрах аналогового или стрелочного типа на циферблате находятся цифровые символы от 1 до 9. Полученную цифру нужно умножить на тысячу, чтобы вычислить частоту, с которой вращается коленвал.

Для чего устанавливается в автомобиль

Тахометр позволяет узнать о состоянии и особенностях работы автомобильного двигателя. Исправный мотор функционирует с одинаковой частотой на холостых оборотах.

Если же после запуска машины на холостом ходу стрелка прибора начинает вдруг колебаться, то транспортное средства неисправно. Последующее использование такой машины может обусловить не очень приятные последствия и дорогой ремонт.

Автотахометр имеет и другую немаловажную функцию. На этом устройстве есть зона, выделенная красным цветом. Начинается она зачастую с 6000—7000 оборотов. «Красная область» предупреждает владельца авто о том, что мотор в нем функционирует в режиме максимальной мощности. Долгая эксплуатация в таких условиях может привести к разрушению двигателя. Потому нужно очень внимательно и регулярно следить за данными, которые отображает тахометр.

Также автомобилисты с большим стажем применяют автотахометр для того, чтобы экономить горючее. Это связано с повышенным топливным расходом на высоких оборотах. Потому водители стараются слишком не нагружать двигатель и не превышать 2600 об/мин.

Описание принципа работы

В современных моделях авто применяются приборы электронного и цифрового типа. Принцип работы тахометров всех типов одинаков.

Около коленвала монтируется чувствительный датчик, измеряющий его частоту вращения. С помощью специального кабеля информация отправляется на сам прибор, стрелка которого уже визуально отображает значения.

В старых машинах устанавливались аналоговые или механические устройства. Передача информации у такого оборудования проходила несколько иначе. При этом также применялись провода, электросхемы, датчики и магнитная катушка, в которой собиралась электроэнергия от вращения коленчатого вала. Эта энергия передвигала стрелку прибора.

Стрелочные и цифровые модели

Тахометры цифрового типа считаются самыми удобными для настройки блока зажигания мотора, холостого хода или для точного монтажа экономайзера.

Экономайзер представляет собой специальный прибор, предназначенный для обогащения топливной смеси при резком нажатии на акселератор или, наоборот, при плавном разгоне.

Стрелочные модели зачастую встроены в приборную панель. Они популярны среди многих водителей, так как вся необходимая информация передается на простую стрелку на циферблате. Практика демонстрирует, что мозг человека стрелочные сведения воспринимает гораздо лучше, чем электронные.

Выносные и электронные приборы

Электронные виды тахометров имеют такой же принцип, что и цифровые. На экранчике нередко применяется шкала. Магнитная катушка в устройстве заменена электронным датчиком, передающим сигнал на дисплей.

Электронный тахометр рекомендуется использовать в качестве дополнительного измерительного устройства, к примеру, если стандартный тахометр выдает информацию с погрешностью или вам необходимы максимально точные значения.

Установив турбину на мотор или сделав его доработку, можно добиться увеличения оборотов. Штатное устройство в этом случае не сможет дать достаточно точную информацию. Именно для этих целей специалисты часто пользуются выносными моделями автотахометров.

Датчики и входные сигналы автоматической коробки передач.

Расположение датчиков АКПП на примере Hyundai Santa

Измеренная скорость вращения входного вала АКПП преобразуется в электрический ток. Передача информации может осуществляться как постоянным, так и переменным напряжением, пропорциональным частоте вращения.

Частой неисправностью является механическое повреждение корпуса, в результате чего устройство перестает быть герметичным. Причина разрушения кроется в продолжительном температурном воздействии или некачественном изготовлении. Ремонт в таком случае заключается в замене датчика на новый.

Под влиянием агрессивной среды в узле окисляются контакты. Это приводит к пропаданию сигнала, и в ЭБУ может передаваться его неверное значение. Для устранения неисправности можно зачистить контакты. При сильном окислении, рекомендуется заменить устройство на новое, так как в результате удаления налета стирается защитное покрытие, и контакты повреждаются в ускоренном темпе.
