Как определить износ тормозных колодок, дисков и барабанов?

Почему они быстро изнашиваются

Есть несколько причин:

1. Стиль вождения;
2. Качество деталей;
3. Не соответствие тормозных дисков и колодок;
4. Неисправность суппортов.

Разберем подробно.

Как ты водишь, так часто будешь менять

Да, это одна из распространенных причин быстрого «стирания» тормозных дисков. Именно стиль вождения влияет на износ. Подразумеваются резкие и частые торможения на большой скорости. В большей степени второй показатель – частота, быстрее «убивает» дисковые тормоза.

Если любите светофорные гонки, или любите дать «просраться» автомобилю на коротких дистанциях – вы частый клиент автомагазинов. Тормоза работаю за счет силы трения между диском и колодкой. Чем чаше тормозите, особенно на большой скорости, тем чаще трутся друг о друга эти два элемента тормозной системы. Из-за этого повышенный износ.

Бывает такой момент, что некоторые водители, особенно новички, любят держать постоянно ногу на педали тормоза. Эта боязнь и готовность резко остановится, приводит к постоянному контакту колодок и дисков. А как говорилось выше, они быстрее стираются.

Что мы ставим

Не секрет, что качество нынешних запчастей далеко не на высоком уровне. Во многих случаях деталь, установленная с завода, может прослужить гораздо дольше, чем купленная.

За примерами далеко ходить не нужно. Не раз к нам на сервис приезжали автовладельцы на замену дисков или колодок со своими запчастями. Мы им говорим: «Этот производитель выпускает фигню, не стоит её устанавливать, давайте мы свое поставим». В ответ: «Так она дешевле, чем оригинал или у вас на сервисе покупать». Результат ожидаемый – через 1000-2000 км они возвращаются снова и удивляются, почему так быстро они износились.

Жадность – это еще один фактор, влияющий на износ элементов тормозной системы. Оригинал может стоить в несколько раз дороже, чем деталь изготовленная «левым» производителем, а качество будет ниже среднего. Но для многих цена – первостепенный фактор в выборе запчастей, даже если он потом «попадет» на покупку еще одного комплекта, в лучшем случае, в худшем – более дорогой ремонт.

Пример из жизни. Приезжают со своими тормозными колодками, цена которых 200 рублей за ведро. Уговоры не помогают, ставим. Через месяц возвращается с «сожранным» тормозным диском. Износ колодок минимальный, а диск на замену. Почему? – Материал колодок далеко не соответствовал нормам завода-изготовителя, работали как наждак, не стираясь при этом.

Из этого следует третий фактор, влияющий на износ.

Разные производители элементов тормозной системы

Каждый автомобиль комплектуется определенными деталями, предусмотренными в его компоновке заводом-производителем. Их каталожные номера можно узнать по VIN-номеру авто. Именно их рекомендуется устанавливать на свою машину. Потому что, производитель рассчитывал конструкцию авто именно под них, и дает гарантию, что с ними её срок службы будет большим.

Также по ВИНу можно найти и неоригинальные запчасти. Но гарантию их качества никто не даст. Именно поэтому, может происходить повышенный износ тормозных дисков, после установки «неоригинала», с целью экономии или срока проведения ремонтных работ. Вот так получаются примеры из жизни, описанные выше.

Неисправности

Здесь все должно быть понятно. Если неисправны суппорта, а с ними может случиться что угодно, то быстрее изнашиваются и колодки и тормозные диски. Например, после торможения колодка не отошла от диска, осталась прижатой к нему. Причиной тому: заклинивание пальцев (направляющих), закисание поршней и т.д. Она продолжает тереться об него, стирая себя и его, постоянно греется и быстро выходит из строя весь тормозной узел.

Подклинивание тормозных поршней (цилиндров) ведет к повышенному износу как тормозных колодок, так и дисков

Как определить износ тормозных дисков

Проверка износа тормозных дисков довольно не сложная, главное иметь под рукой штангенциркуль либо микрометр, а если таких инструментов нет, то в крайнем случае можно воспользоваться линейкой или монеткой (об этом ниже). Толщина диска измеряется в 5… 8 точках по кругу и если она меняется значит кроме износа тормозной площади имеется кривизна, либо неравномерность истирания. Следовательно необходимо не только будет менять его при пределе, но и выяснить причину из-за которой происходит неравномерный износ тормозного диска.

На сервисе толщину дисков измеряют специальным прибором — это штангенциркуль, только он имеет меньшие размеры, а также на его измерительных губах имеются специальные бортики которые позволяют охватить диск не уперевшись в борт по краю диска.

Как проверяется

Для того, чтобы узнать степень износа лучше всего демонтировать колесо так как толщину диска иначе не измерить, а если требуется проверка износа задних тормозных барабанов, то придется снимать полностью весь тормозной механизм. При проведении дальнейшей проверки необходимо учитывать, что диски изнашиваются с обеих сторон — внешней и внутренней. Причем не всегда равномерно, поэтому требуется узнать степень изношенности диска по двум сторонам диска, но об этом ниже.

Перед проверкой обязательно нужно знать информацию о том, какая толщина нового тормозного диска для конкретного автомобиля. Ее можно узнать в технической документации либо на самом диске.

Предельный износ тормозных дисков

Значение максимально допустимого износа будет зависит от начального размера диска и мощности двигателя автомобиля. Обычно общий износ всего диска для легковых автомобилей составляет порядка 3…4 мм. А для конкретных плоскостей (внутренней и внешней) около 1,5…2 мм. При таком износе уже нужно их менять. Для тормозных дисков, состоящих из одной плоскости (обычно устанавливается на задние тормоза), процедура будет аналогичной.

Проверка износа тормозных дисков подразумевает проверку толщины обеих плоскостей диска, величины буртика, а затем сравнение этих данных с номинальным значением, которое должен иметь новый диск, или рекомендуемыми параметрами. Также оценить общий характер истирания рабочей области диска, а именно, равномерность, наличие борозд и трещин (размер трещин не должен быть больше чем 0,01 мм).

При плановом осмотре необходимо смотреть величину канавок выработки и их структуру. Небольшие регулярные канавки это нормальный износ. Рекомендована замена дисков в паре с колодками если имеются глубокие нерегулярные канавки. При коническом износе тормозного диска нужно обязательно его менять и выполнить проверку тормозного суппорта. Если на диске заметны трещины или другая коррозия и изменение цвета, то обычно связано с тепловыми явлениями, возникающими из-за частых и чрезмерных изменений температуры диска. Они приводят к шуму при торможении и снижают эффективность торможения. Поэтому диск желательно также заменить и желательно ставить более качественные с улучшенным отведением тепла.

Заметьте, что при износе диска по окружности образуется некий бортик (колодки по нему не трут). Поэтому при измерении нужно мерить именно рабочую поверхность. Делать это проще с помощью микрометра, поскольку его «обхватывающие» рабочие элементы позволяют с ним не прикасаться. В случае использования штангенциркуля под его измерители нужно подложить какие-либо предметы, толщина которых совпадает с износом колодок (например, кусочки жести, металлические монеты и прочее).

Если значение толщины диска в целом либо какой-либо из его плоскостей ниже допустимой — диск нужно менять на новый. Эксплуатировать изношенный тормозной диск нельзя!

При замене тормозного диска всегда нужно менять тормозные колодки, причем вне зависимости от их износа и технического состояния! Использование старых колодок с новым диском категорически запрещено!

Если у вас нет под рукой микрометра, а с помощью штангенциркуля проверять неудобно по причине наличия бортика, то можно воспользоваться металлической монетой. Например, по официальным Центрального Банка России толщина монеты номиналом 50 копеек и 1 рубля составляет 1,50 мм. Для других стран соответствующую информацию можно найти на официальных сайтах центральных банков соответствующих стран.

Для проверки толщины тормозного диска с помощью монеты необходимо приложить ее к рабочей поверхности диска. В большинстве случаев критический износ одной поверхности диска находится в пределах 1,5…2 мм. С помощью штангенциркуля таким образом можно узнать толщину износа как одной половины диска, так и общую толщину всего диска. Если бортик не износился измерять можно прямо от него.

Неравномерный износ пар колодок на одной оси

Если
неравномерно изнашиваются передние колодки, причин может быть
несколько. Чаще всего проблема возникает из-за «пальцев»

Так как суппорт ходит по направляющим, важно,
чтобы они были хорошо смазаны. Если смазка высохла, потерялся или вышел из
строя уплотнитель, работа системы нарушается, что и приводит к неравномерному
износу колодок

Чтобы
этого избежать, вовремя меняйте уплотнители, проверяйте направляющие на наличие
посторонних примесей и загрязнений, смазывайте специальными составами. Использовать
для «пальцев» смазку для колодок нельзя – они имеют разные рабочие
характеристики. Смазка на направляющих должна быть специальной.

Вторая
распространенная причина неисправности – повреждение тормозного шланга. Он
расположен таким образом, что регулярно подвергается внешним воздействиям,
например, ударам от летящих из-под колес камней. Как следствие, снижается
герметичность тормозной системы, нарушается ее работа, меняется интенсивность
прижимания колодки к диску в процессе торможения. Плюс к тому, при повреждении
шланга происходит утечка тормозной жидкости. Шланг необходимо поменять.

Проблемы
с гидравликой также влияют на естественный износ – торможение происходит с
отклонениями от нормы. Гидравлическая пробка – распространенная проблема. Поршень
перестает двигаться как положено, колодки не прижимаются с должным усилием к
диску, нагрузка распределяется неравномерно.

Дополнительный
симптом гидравлической пробки – автомобиль уводит в сторону после того, как
нажали педаль тормоза. Для устранения проблемы необходимо отогнать машину на
СТО.

Нетипичный
износ возможен, когда искривлен тормозной диск. Такое чаще всего случается при
интенсивном торможении, когда система резко охлаждается (к примеру, авто
проезжает через лужу с холодной водой). Резкий перепад температур — и диск
деформируется. Обычно такое происходит только с одной стороны.

В
результате дисбаланса и неравномерного давления колодки тоже изнашиваются
по-разному. Дополнительным симптомом этой проблемы является биение руля.
Исправить ситуацию можно путем замены диска и сопутствующих деталей.

Износ колодок барабанного механизма

Напоследок немного о барабанных механизмах, которые используются на задней оси. Бывают случаи, когда колодки этих механизмов стираются быстрее, чем дисковых.

Барабанные механизмы помимо основной функции также являются составным элементом стояночного тормоза. И именно ручной тормоз обычно становиться причиной ускоренного износа.

Причем из-за него могут интенсивно стираться как на обоих механизмах сразу, так и каком-то одном.

Если отмечается ускоренный износ на двух механизмах, следует проверить состояние привода ручника.

Перетянутый трос приводит к тому, что рычаг, установленный внутри механизма, постоянно держит колодки в разжатом состоянии, и они контактируют с барабаном, стираясь об него.

В случае, когда отмечается износ элементов только с одной стороны, нужно проверять регулировку механизма разжатия. Если этот механизм отрегулирован неправильно, то он будет поджимать их к барабану.

Ну и не стоит забывать, что причиной износа с одной стороны могут стать проблемы с приводом – завоздушивание магистрали, ее закупорка, повреждение манжет рабочего цилиндра.

Как правильно определить износ тормозных дисков и тормозных колодок?

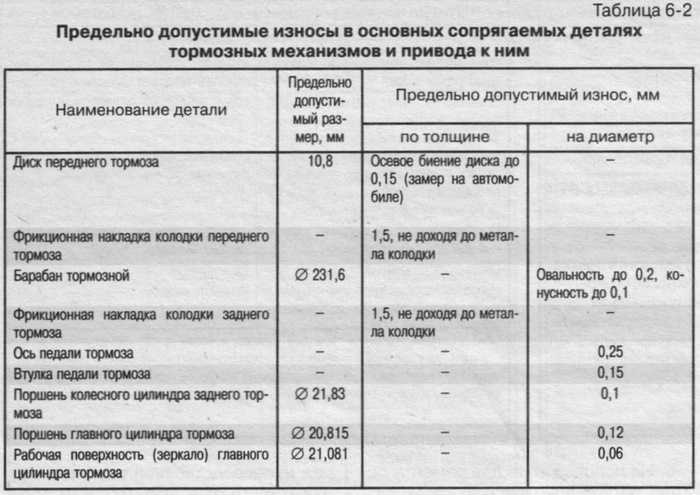

Таблица допустимых размеров агрегатов тормозной системы.

Обратите внимание на таблицу, в ней приведены данные размеров допустимых размеров агрегатов тормозной системы. Если ваши показатели близки к табличным, то делайте соответствующие выводы и готовьтесь на замену деталей

1. Первым делом ставим авто на домкрат и снимаем переднее колесо.
2. Очищаем диск от пыли и грязи, если они имеются.
3. Берём штангенциркуль и замеряем толщину диска, делаем соответствующие выводы (заменять диски нужно попарно) (Допустимый износ тормозных дисков должен составлять не менее 10,8мм).
4. Через смотровое отверстие визуально проверяем состояние колодок. Если они тонкие, то опять же пользуемся штангенциркулем. (Если толщина колодок менее 1,5 мм, то заменяем их попарно).
5. Берём отвёртку и проверяем лёгкость перемещения колодок. Если колодки перемещаются тяжело, возможно они зажимают диск. (Если износ неравномерный, то нужно комплектом заменить суппорт или цилиндр).
6. Для проверки задних тормозных агрегатов, помимо самого колеса, снимаем барабан.
7. Затем мерим толщину колодок.
8. Измеряем диаметр рабочей поверхности барабана. ( Максимальный допустимый диаметр рабочей поверхности внутри барабана не должен превышать 201.5мм.).

Если же тормозные диски изношены больше допустимых 10,8 мм, то их нужно заменить.

На что обратить внимание, при снятом колесе для определения износа тормозного диска

При снятии колеса, обратите внимание на цвет диска. Посиневшая поверхность знаменует об окислении детали.
Наличие трещин, ямок, бугорков на диске является серьезной неисправностью

Дальнейшая эксплуатация приведет к заклиниванию тормозной системы и дорогостоящему ремонту.
При снятом колесе, с силой прокрутите диск. Посмотрите на ровность его оборотов. Если диск совершает овальные движения, то можно смело признать такой дефект, как коробление диска.
Овальность барабана можно распознать, присмотревшись к протектору шин. Неравномерный износ рисунка (в одном месте больше, в другом меньше, как бы узор идет пятнами), указывает именно на этот дефект.

Колодки одного механизма трутся быстрее, чем второго

Как определить износ тормозных дисков

Если с одной стороны, к примеру, справа колодки трутся быстрее, чем слева, чаще всего видной становиться привод, хотя и не всегда.

Если рассматривать только сами рабочие элементы, то повышенный износ может происходить из-за ржавчины и грязи, особенно на направляющих.

Из-за коррозии подвижность суппорта сильно снижается, а если сюда еще добавить и грязь в самом цилиндре, то и получиться, что обе колодки будут постоянно прижаты к диску, что и обеспечит их ускоренный износ.

Еще один вариант, касающийся самих механизмов. Если тормозной диск покоробило и его геометрия нарушена, то это обязательно скажется на колодках в виде их ускоренного износа, поэтому при необходимости нужно делать проточку тормозных дисков.

А вот если брать привод, то причину следует искать не в том механизме, который больше изнашивается, а на другом.

Если в одной из магистралей привода появиться воздушная пробка, или он закупорен грязью, то жидкость не сможет в должной мере воздействовать на поршень, и из-за этого колодки просто не будут прижиматься к диску.

Обычно такая проблема дополнительно проявляется в виде увода автомобиля в сторону при торможении.

К причинам этой проблемы можно частично отнести пробой магистрали привода. Но обычно такая поломка выявляется очень быстро, поэтому особо на износ колодок она не влияет (если конечно не продолжать эксплуатацию авто с одним неработающим контуром).

Неравномерный износ с одной стороны на оси (справа или слева) может давать неисправность модуля АБС (если эта система имеется).

Этот модуль при поломке прекращает регулировать давление жидкости, из-за чего возможна подача на один из механизмов повышенного давления, что и приведет к ускоренному износу.

Чтобы устранить такую проблему, следует провести комплексное обслуживание:

• очистить суппорт;
• заменить все резинотехнические элементы;
• оценить состояние привода;
• Прокачать тормоза;
• Провести диагностику модуля АБС.

Проводя эти меры, можно выявить причину, из-за которой элементы одного из механизмов стираются больше, и устранить ее. Да и сама профилактика тормозной системы будет не лишней.

Сроки замены и признаки

Исходя из модели механизма тормозов и фрикционного материала планок, производители указывают, сколько тысяч километров пробега смогут выходить колодки. Также производители рекомендуют, когда нужно менять планки, ориентируясь на оставшийся минимально допустимый фрикционный слой.

Все это описано в инструкции к машине, но существуют усредненные нормы, значение которых колеблется в интервале от 20 до 30 тысяч км, для передних планок в дисковых тормозах. А для колодок задних тормозов барабанного, а также дискового типа, этот интервал пробега в км, нужно умножить на два.

Также большое значение, на скорость износа, имеет масса машины. Вышеописанные цифры актуальны для небольших легковых авто массой до 1300 кг. Если же рассматривать большие седаны весом около 1600 кг, то износ планок произойдет в полтора раза быстрее. У машин же снаряженной массой 1800 кг и более, замену колодок нужно будет производить после преодоления ими расстояния в два раза меньшего, чем сможет проехать небольшой легковой автомобиль.

Если же машина покупалась б/у, зачастую нет возможности узнать, когда последний раз менялись колодки, и каков их пробег. Понять, что пришла пора их заменить, помогут некоторые признаки:

Загорелся сигнальный индикатор износа колодок на панели приборов. На некоторых тормозных планках стоит электронный или механический индикатор, подающий сигнал, когда фрикционный материал изнашивается до минимального предела и наступает пора их менять.

• Появился звук при остановке авто. Этот звук возникает, при определенном проценте износа фрикционного материала, когда он стирается до металла.
• При резкой остановке слышится звук и ощущается биение в районе колес. Причиной этому служит неравномерный износ колодок или трещины и сколы, которые могут возникать на диске или фрикционном слое. При этом может не сработать даже индикатор при его наличии. Неравномерный износ фрикционного слоя опасен тем, что через определенное количество км пробега придется менять не только планки, но и диск или барабан колеса.

(Осторожно! Громкий звук.)

https://youtube.com/watch?v=UmbxgHWfsK0

• Вырос тормозной путь и время, затраченное на остановку авто. Это случается когда происходит неравномерный или полный износ планок, в этом случае нужно срочно их менять.
• Занос из-за неравномерного срабатывания тормозов, когда одно из колес схватывается быстрее, а второе, на котором износились колодки, медленнее.

Наиболее точным способом узнать о том, что пришла пора менять тормозные планки является регулярный визуальный их осмотр, после того как пробег авто превысил общепринятые 30 000 км. В этом случае правильно определить состояние фрикционного слоя помогут линейка или штангенциркуль. При этом допустимый его остаток не должен быть менее 1,5 или 2 мм в зависимости от марки авто.

https://youtube.com/watch?v=lWHzN5YZp8A

Все вышеописанные факторы износа касаются и задних тормозных механизмов в независимости от их типа. Разница лишь в том, что в задних дисковых тормозах способы проверки аналогичны передним. Единственным отличием, актуальным для колодок барабанных механизмов является то, что определить их износ можно еще и по срабатыванию ручного тормоза. Если при выжатом ручнике на уклоне, планки не удерживают машину от скатывания, значит, пришла пора их заменить.

Также при визуальном осмотре состояния тормозов барабанного механизма, в некоторых моделях машин предусмотрено окошко в барабане. Глянув в него, можно определить степень износа фрикционного слоя колодок.

Не допускайте полного износа на колодках фрикционного слоя, установите для себя, в зависимости от стиля езды и других факторов, оптимальный, именно для вашей машины пробег, после которого придет пора озаботиться проверкой их состояния.

За безопасное торможение автомобиля отвечает тормозная система. От её исправности зависит эффективность и скорость остановки. Количество механизмов в тормозах достаточно большое, и все они должны работать как часы, ведь выход из строя одного повлечет за собой как минимум неприятные последствия. Давайте поговорим о том, какой должна быть минимальная толщина тормозных колодок, а также о способах проверки износа.

Механические воздействия.

Любые детали автомобиля, пройдя определенный километраж, будут подвержены разрушению и выйдут из строя. Несмотря на то, что обычно тормозные диски изготавливаются из высокопрочных металлов, выход из строя неизбежен. Это связано в первую очередь с повышенным воздействием силы трения, изменяющую физические свойства и форму металла. Для каждого отдельно взятого диска существуют определенные гарантийные сроки, которые основываются на пройденном километраже, хотя и эти цифры довольно условные.

Стоит также брать во внимание тот факт, что некоторые марки тормозных дисков могут быть изготовлены некачественно и могут выйти из строя после непродолжительной эксплуатации. Перед тем, как покупать новый диск, не нужно выбирать наиболее дешевые варианты, в подобных могут быть не выдержаны все стандарты производства, а учитывать производителя и отзывы автолюбителей о той или иной марке

Износ тормозных барабанов

Несмотря на то, что эра барабанных тормозов подходит к концу, некоторые производители продолжают их установку на автомобили. Их привлекают следующие очевидные достоинства:

• низкая стоимость;
• удобство в обслуживании;
• защита корпусом барабана деталей от загрязнения;
• длительный рабочий ресурс, который превышает срок эксплуатации дисковой системы примерно в два раза.

Несмотря на солидность конструкции, это устройство также изнашивается.

Признаки износа барабанного тормоза

Причинами могут стать знакомые факторы:

• выработка естественного ресурса деталей;
• некачественный материал;
• небрежная установка горе-мастерами во время предыдущего ремонта;
• участие в ДТП;
• экстремальная манера вождения владельца транспортного средства.

Если подобная неисправность в дисковой системы торможения дает явно о себе знать, то износ деталей барабанного тормоза можно заметить не сразу. Тем не менее она также снижает эффективность работы системы, особенно на сырой дороге.

Расскажем об этих симптомах:

1. Увеличивается рабочий ход педали, чтобы затормозить приходится предпринимать повторное нажатие. Это становится заметно при движении задним ходом.
2. Тормозной путь становится длиннее.
3. Появляется звук скрежета металла, издаваемый колодками при контакте с барабаном.
4. При торможении нога водителя ощущает вибрацию педали.
5. Замедление движения происходит неравномерно, рывками.

Барабанные тормоза хотя и испытывают меньшие нагрузки, чем их передние собратья по системе, длительное нахождение в рабочих условиях дает о себе знать. Конструкция защищает детали узла барабанной чашей, однако влажность, химические реагенты, которыми посыпают дороги в зимнее время, оказывают негативное влияние на материалы.

Помимо износа барабана и колодок, разрушаются резиновые манжеты тормозного цилиндра. Как следствие – происходит утечка технической жидкости, в него попадает воздух. Все эти причины ухудшают качество торможения.

Дефект пружин, которые раздвигают колодки при работе системы, также частое явление. Они со временем ржавеют, работают неэффективно.

Фрикционный материал барабанных колодок не так быстро уменьшается в размерах по сравнению с дисковым аналогом. При нормальной эксплуатации авто их нужно менять при пробеге 60-70 тыс. км.

Кроме этого, при эксплуатации разрушается сама конструкция: из-за расслоения накладки от корпуса происходит перекос изделия, часто выходят из строя пружины, стойки устройства.

Как определить износ тормозных барабанов?

Для определения значения износа подобного устройства потребуется чуть больше времени, чем для замера деталей дисковых тормозов. Чтобы выполнить подобную операцию нужно обратиться к услугам автосервиса.

Обслуживание выполняется следующим образом:

1. демонтируется колесо;
2. снимается барабан;
3. производятся замеры обоих компонентов системы торможения.

Толщину фрикционной накладки и внутренний диаметр барабана измеряют линейкой или штангельциркулем.

Какой допустимый и максимальный износ тормозных барабанов и колодки?

В снятой чаше с помощью инструментов нужно замерить внутренний диаметр изделия. С увеличением пробега металл стирается, размер становится больше. Производитель устанавливает его максимальное допустимое значение. Они могут быть разными у различных марок. Например, у отечественной «Лады Калины» внутренний диаметр барабана не должен превышать значения 201,5 мм.

На скорость стирания оказывает влияние материал колодки. Если накладка «жесткая», то металл изделия изнашивается быстрее.

Важно! Максимальное значение износа колодок – 1,5-2 мм. Эксплуатация автомобиля на подобных стертых накладках запрещена

Сложная форма изделия, она выполняется в изогнутом виде под стенки чаши, сокращает ее срок службы: конструкция может развалиться, и замену изделия приходится делать по этой причине.
