Устройство D4DD
В 2008 году началось производство силовой установки D4DD. Мотор отличался от своего собрата D4DB электронной системой впрыска топлива Common Rail. При создании двигателей для коммерческого транспорта главной целью являются не скоростные показатели. Для грузовиков и микроавтобусов важен крутящий момент, именно поэтому мощность D4DD — всего 140 лошадиных сил при объеме 3,9 литра, зато крутящий момент составляет 380 Hm при 1600 об/мин.
Двигатель построен на основе чугунного блока, расположение цилиндров — рядное. Классический 4-цилиндровый дизель. Диаметр цилиндра 104 мм, а ход поршня 115 мм. Архитектуру двигателя можно считать длинноходной. Такие моторы обладают отменной тягой с самых низких оборотов и превосходят своих короткоходных братьев в экономичности.

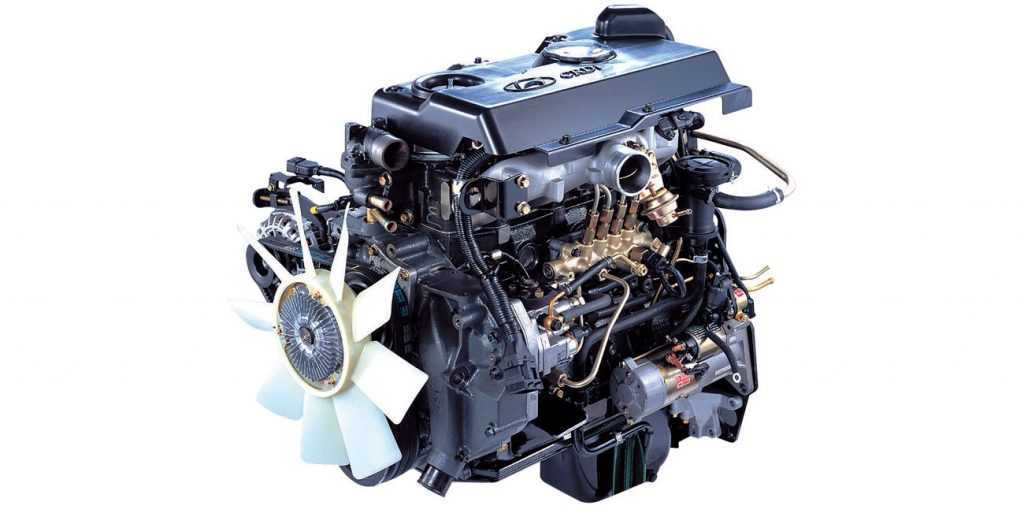

Внешний вид двигателя D4DD. Силовая установка достаточно компактна. Отсутствие ремня ГРМ делает ее очень надежной — рваться просто нечему. Реализована система непосредственного впрыска Common Rail. Впускной коллектор выполнен из металла.
Конструкция головки блока цилиндров проста. 8 клапанов — по 2 на каждый цилиндр — и всего один распредвал, расположенный в блоке двигателя. Управление клапанами осуществляется с помощью коромысел. Привод ГРМ реализован с помощью двух шестерен. Гидрокомпенсаторы и фазовращатели конструкцией не предусмотрены. Максимально простая ГБЦ очень надежна благодаря отсутствию сложных элементов, головка обладает огромным ресурсом и редко доставляет проблемы своим владельцам.

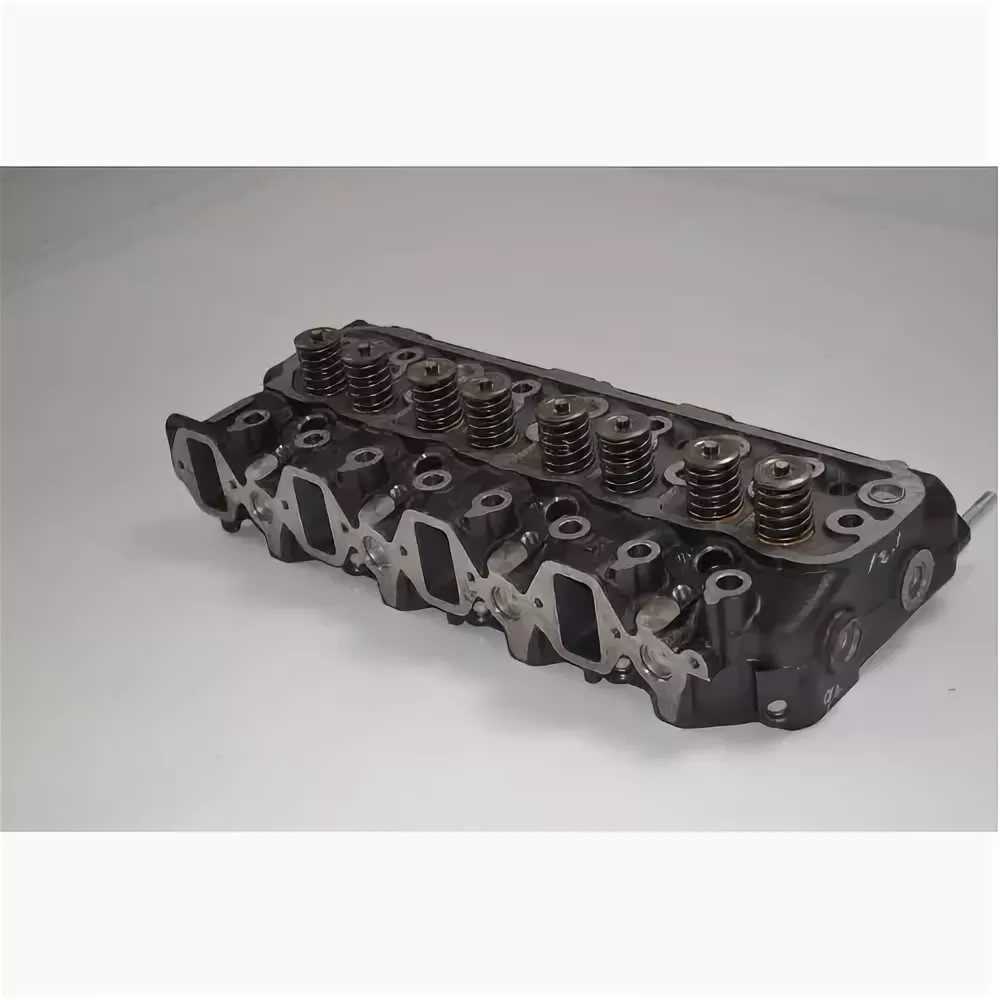

В 8-клапанной ГБЦ отсутствует распредвал, конструкция максимально упрощена, это добавляет двигателю надежности.
Мотор оснащен непосредственным электронным впрыском топлива Common Rail. Также установлен турбонаддув с интеркулером. Агрегат зарекомендовал себя с хорошей стороны. Двигатель отличается надежностью и неприхотливостью, может с легкостью пройти 500 тысяч километров без капремонта.
Регламент обслуживания
Двигатель D4DD можно считать эталоном надежности. Но даже бесперебойный агрегат можно убить, если не соблюдать интервалы обслуживания
Важно использовать только качественные запчасти и расходники. При грамотном обслуживании агрегат способен пройти более 500 тысяч километров без капремонта
Моторное масло — важнейшая жидкость в моторе. Если без антифриза двигатель способен работать, то без смазки он просто заклинит. К выбору лубриканта следует подойти с умом. Двигатель прекрасно работает на маслах средней ценовой категории. Производитель рекомендует лить CJ-4 10w-40.
- Приводные ремни рекомендуется осматривать раз в 20 тысяч километров, стоит проверить элементы на наличие трещин и прочих дефектов. Если возникает недоверие к ремню, то рекомендуется незамедлительно его заменить.
- Ремня ГРМ в двигателе нет. Это освобождает автолюбителя от беспокойства о том, что может загнуть клапана. Механизм ГРМ обслуживания практически не требует. Все что нужно — это производить регулировку клапанов каждые 30 тысяч километров. Если этого не сделать, то может появиться стук в районе крышки ГБЦ;
- Охлаждающую жидкость рекомендуется заменить после 100 тыс. км. пробега. Также нужно контролировать состояние помпы и патрубков. Осмотр системы охлаждения на наличие подтеков требуется производить регулярно — раз в 20 тыс.км. Если пренебречь этим правилом, то могут возникнуть значительные проблемы с печкой, а также можно перегреть мотор.
- Свечи накала не требуют внимания, но если запуск двигателя стал сложным, то рекомендуется их заменить.
- Воздушный и топливный фильтры следует менять каждые 30 тысяч километров;
- Замену масла обязательно проводить каждые 10000 километров, данное правило позволит сохранить двигатель чистым на всем протяжении его службы.
- Регулировку топливной системы рекомендуется производить раз в год, это поможет поддерживать двигатель в оптимальном состоянии.
За состоянием турбонагнетателя нужно тщательно следить, если этого не делать, то при износе начнется заброс масла во впуск, что вызовет разнос двигателя. Смазка является прекрасным топливом для дизельных агрегатов.
Обзор неисправностей и способы их ремонта
Инженерам удалось создать очень надежный мотор. Он способен пройти около миллиона километров без капитального ремонта. Такое возможно только при умеренных режимах работы и своевременном обслуживании силовой установки. Болячки у мотора очень типичные, присущие многим дизельным силовым установкам.
- Повышенный расход масла. С этой проблемой у дизельных агрегатов шутить нельзя, ведь смазка является отличным топливом для мотора. Ее обильное количество в камере сгорания быстро выведет мотор в разнос, после чего потребуется капитальный ремонт. Если появился расход масла, то первым делом следует сменить маслосъемные колпачки. В большинстве случаев помогает диагностика и ремонт турбины. Если ничего не изменилось, то требуется произвести капремонт двигателя с расточкой блока и установкой ремонтных поршней;
- Нестабильная работа двигателя. Чаще всего беда кроется в топливной аппаратуре. Помогает чистка форсунок с последующей настройкой топливного насоса высокого давления. Неровная работа мотора может возникнуть из-за сильной разницы в компрессии. Здесь вариантов два: либо двигатель слишком изношен, либо требуется притирка клапанов;
- Падение мощности мотора. Виновником обычно является турбина. Тяга сильно уменьшается при заклинивании вала нагнетателя. При таких поломках турбокомпрессор просто перестает нагнетать избыточное давление во впуск. Также следует проверить все пайпинги — от улитки и до впускного коллектора;
- Громкая работа двигателя. Причина — разрегулированные клапаны. Для устранения требуется просто выставить нужные тепловые зазоры.
