Замена ремня ГРМ на Mitsubishi Pajero Sport 3.0

Учитывая удаленный от цивилизации характер моих поездок, я решил, что лучше все сделать за один раз, чем потом стоять где-нибудь в степи или в горах. Тем более, что стоимость работ не возрастала, все делалось заодно.

Да и время тратить на плановые ремонты всегда жалко. Правда договориться полостью в режиме офлайн все-таки не получилось, попытался записаться на среду по телефону, оказывается такое не практикуется?

Пришлось приехать и записаться на среду «вживую». С оговоркой — созвониться втак как места в боксах не было, но был шанс, митсубиси паджеро ремень грм место появится. Позвонил вответ перенесли на В позвонили, бокс не освободился и работы переехали на четверг. А я не смог встретить человека в аэропорту, как раз митсубиси паджеро ремень грм минут и не хватало, пришлось отправлять служебный «грузовик». В четверг машину приняли уже без вопросов, в середине дня отзвонились, сообщили, что вскрытие показало хорошее состояние приводного ремня, но ролики посвистывают, поэтому рекомендуют замену всего, с чем я согласился.

И немного вырос в цене один из сальников, но это тоже не проблема. Машина была возвращена обратно в

Источник

Плюсы и минусы

Изначально руководство завода обеспечило эксплуатационный ресурс 250000 км пробега. При настройке режимов под разные автомобили объемы камер сгорания и конструкция остается без изменений, поэтому пользователь может эти настройки изменить самостоятельно.

Недостатками конструкции являются:

  • неудачное расположение ремня привода балансировочных валов, при обрыве куски попадают под ремень ГРМ, который слетает;
  • высокий расход топлива и масла, замена которого чаще всего производится владельцами через 5000 пробега.

Для мотора нужен хороший аккумулятор и высокое качество солярки. Зато при выполнении этих условий он заводится в -30 градусов без проблем. Если головка блока цилиндров не доставляет хлопот владельцам, то часто присутствуют мелкие неполадки:

  • лопнувшая ось коромысла клапанов;
  • вырванные болты крепления оси коромысел;
  • поломка распредвалов;
  • вырванные болты крепежа бугелей распредвала.

Изюминки агрегата

Эксперты отмечают следующие важные нюансы.

  1. Стальной коленвал обладает одновременно пятью точками опоры в качестве подшипников. Сухие гильзы, запрессованные в блок, не дают сделать гильзовку в рамках капитального ремонта. Невзирая на производство поршней двигателя «Митсубиси» 4д56 из алюминиевых сплавов, силовая часть отличается от конкурентных видов долговечностью, надежными характеристиками.
  2. Задача вихревых камер сводится к увеличению показателей мощности и модернизации с экологической точки зрения. Благодаря их внедрению удалось добиться абсолютного топливного сгорания.
  3. Система обогрева мотора помогла составить проблему его запуска в морозный день в прошлом.
  4. Турбонадув с водяным и воздушным охлаждением прибавил тяговые способности с низких оборотов.

Практически подобные коррекции свели на нет вероятность поломки. Неприятности возникали только в случае неправильной эксплуатации, безграмотных действий неопытных автомехаников. Что может случиться с мотором в пути?

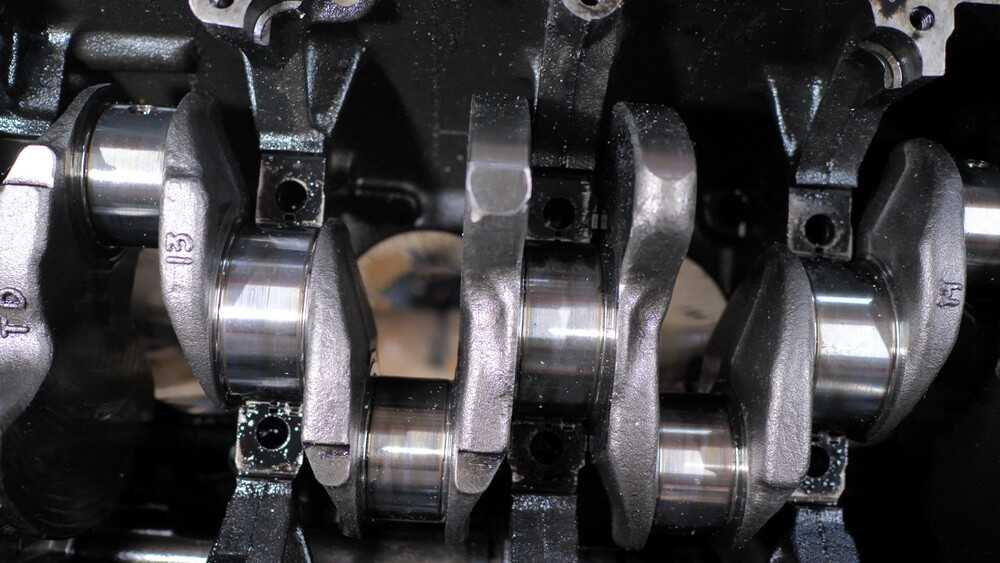

Разрушение коленвала на дизеле 4D56

Распространенная и крайне неприятная поломка двигателя 4D56 – это поломка коленвала. Коленвал может лопнуть как при медленном движении, так и на шоссейной скорости. Интересно, что мотор не заклинивает, он продолжает со стуком работать на оставшихся цилиндрах. Обычно «отрывается» первый цилиндр, т.к. коленвал лопается по шейке первого цилиндра.

Такая неприятность может произойти как на моторе, который никогда не ремонтировался, так и на откапиталенном двигателе. Причины поломки коленвала точно неизвестны, но есть следующие соображения.

Прежде всего, коленвал двигателя 4D56 с распределительным ТНВД слабый. Диаметр шеек малый, прочность вала недостаточная. Поэтому коленвал лопается, если испытывает на себе вибрации, связанные с разрушением демпферного шкива коленвала или из-за разбалансировки в случае удаления ремня балансирных валов.

После замены лопнувшего коленвала на новый эта же проблема может повториться уже в течение ближайших тысяч километров. При более тщательном изучении блока цилиндров выясняется, что нарушена соосность опор коленвала. Разница в несколько сотых миллиметра приводит к усиленному изгибанию коленвала, чего он не выдерживает.

Также очень быстро лопается оригинальный коленвал, если при капремонте двигателя с заменой вкладышей были отшлифованы шейки коленвала. Т.е. этот слабенький коленвал становится еще слабее при снятии крохотного слоя металла с его шеек.

Также есть мнение о заводском браке. С другой стороны, некоторые двигатели 4D56 смогли пройти с родным коленвалом более 500000 км.

Коленвал двигателя 4D56 с Common Rail имеет более толстые шейки, поломок такого усиленного вала не замечено.

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Mitsubishi заказать с них автозапчасти.

Сколько ходит двигатель 4d56

Сообщение HORHE » 21 мар 2006, 20:52

Сообщение Роман » 22 мар 2006, 07:01

244тысячи км, капиталить только подумываю, 140км/ч при 3000об/мин, расход сейчас в городе 14,6л/100км. масло правда бежит почти отовсюду. Из того что знаю, делалось только ТНВД и плановые смены масла и ремней(кстати 1 балансирный рвался, но обошлось) так же при мне делал крепление генератора(разбило уши, пришлось втулить) система холодного старта каждую зиму ломается.

А вообще то я не нарадуюсь этому дрыгателю, и не смотра на то что все перегонщики хают его, он супер! и в капиталке насколько я понимаю получается дешевле какого ли бо друго из линейки

Сообщение Mosh » 22 мар 2006, 07:34

Замена ГРМ на двигателе 4g63: метки и натяжение

Периодическая замена ремня ГРМ на Мицубиси 4g63 с 2-литровым двигателем является немаловажной операцией технологического ремонта двигателя этого автомобиля. Своеобразность машины заключается в том, что мотор в этом случае – «втыковый», и менять ремень ГРМ на 4g63 в свой срок нужно в обязательном порядке

Своеобразность машины заключается в том, что мотор в этом случае – «втыковый», и менять ремень ГРМ на 4g63 в свой срок нужно в обязательном порядке.

Это вызвано тем, что если случится непредвиденный обрыв привода ГРМ, то произойдёт сближение клапанов с поршнями, из-за чего первые согнутся.

О двигателе

Мотор 4g63 является одним из самых значимых четырёхцилиндровых системных двигателей, сконструированным мастерами фирмы Mitsubishi (Япония). Он подразделяется на несколько разных модификаций, которые монтировались на изделия Мицубиси.

Первая модель 4g63 была разработана ещё в начале 80-х лет прошлого столетия и до сих пор выпускается с несущественными изменениями. Прекрасные параметры этого двигателя совмещаются с его отличной прочностью.

Моторы 4g63 обладают производительностью от 109 до 140 л. с. и объёмом в 2,0 литра. Благодаря жаростойкому чугунному блоку цилиндров, а также алюминиевым головкам с легко охлаждаемыми рёбрами двигатель не перегревается при любой нагрузке.

Замена ГРМ

Зубчатый ремень в автомобиле 4g63 обеспечивает соединение между распределительным и коленчатым валом. К тому же от него напрямую зависит синхронное поступательное движение клапанов с ходом поршней и всего газораспределительного механизма.

На автомобиле 4g63, как и на других аналогичных моделях, во время обрыва этого элемента одновременная работа поршневой группы и клапанов будет нарушена. В результате этого клапаны могут согнуться о поршни, или того хуже, в этом случае может быть нанесено повреждение распределительному валу, цилиндрам (внутренней части) и поршням.

Таким образом, после непреднамеренного обрыва привода требуется дорогой ремонт, поэтому так важна его своевременная замена.

Какие запчасти потребуются

Некоторые производители 4g63 при замене профильного ремня ГРМ рекомендуют сразу же менять сопутствующие детали, поскольку все они взаимосвязаны. Например, невозможно установить износ ролика, не уменьшая натяжение ремня, к тому же при отдельной замене этот процесс займёт значительно больше времени и энергии.

Следовательно, при замене привода ГРМ потребуются следующие запчасти:

Здесь следует отметить, что на Мицубиси 4g63 часть перечисленных деталей допустимо менять через 150 – 170 тыс. км. пробега. Проще говоря, один раз устанавливать лишь новый ремень и ролики, а второй раз менять и указанные выше запчасти.

Важно! Если при замене применяется неоригинальный привод ГРМ, то период эксплуатации может быть намного меньше. В связи с этим автовладельцам рекомендуется проверять его состояние через каждые 10–15 тыс

км.

Кроме комплектующих деталей, нужно приготовить инструменты:

Для того чтобы проделать эту работу на автомобиле 4g63, не так важно наличие смотровой ямы – замену привода ГРМ можно произвести на обычной площадке с твёрдой поверхностью

Пошаговая замена ремня ГРМ на Мицубиси 4g63

Важно! После снятия ролика нельзя поворачивать валы КШМ и ГРМ, чтобы не сместить метки

При замене ремня грм на моторе 4g63 следует также обращать внимание на ремень привода балансирного механизма и заменить его вместе с ремнем ГРМ при необходимости

Метки

После сборки метки ГРМ должны совпасть с наплывами на двигателе 4g63. Чтобы убедиться в этом, нужно включить 5-ю передачу и поставить колесо на ступицу. Вращая его, сделать два оборота коленвала и смотреть, совпала ли она с выступающим наплывом на корпусе двигателя.

Если этого не произошло, то нужно их совместить следующим образом:

Сроки замены

Чтобы на Мицубиси 4g63 не произошло обрыва привода ГРМ и последующего за этим недешёвого ремонта, рекомендуется производить эту процедуру чуть раньше положенного срока. Например, менять ремень не через 90 тыс. км.(как положено), а после пробега в 75–80 тыс. км.

К тому же нужно иметь в виду, что качество этого приводного элемента зачастую желает быть лучшим. Мелкие расслоения, маленькие трещинки, износ профильных частей – мотив для преждевременной замены ремня, так как он с такими дефектами может в любой момент порваться.

Двигатель Mitsubishi 4D56

Двигатель 4D56 был разработан в 1986 году японской автомобильной компанией Mitsubishi. После чего на протяжении 10 лет японские инженеры его дорабатывали. Основной задачей для конструкторов было увеличить мощность и эксплуатационный ресурс, обеспечить нормальную ремонтопригодность.

4D56 разработан по стандартной компоновке, головки цилиндров выполнены из алюминия, а блок — из чугуна. Именно использование таких сплавов позволило добиться наименьшей массы и обеспечить отличную температурную устойчивость. В 2001 году начался выпуск 4D56 с топливной системой Common Rail. Были использованы новые поршни, что привело к снижению степени сжатия до 17. Все это позволило увеличить мощность на 10 л.с., а крутящий момент на 7 Нм.

Технические характеристики

Производство Kyoto engine plant Hyundai Ulsan Plant
Марка двигателя 4D5/Astron Hyundai D4B
Годы выпуска 1986-н.в.
Материал блока цилиндров чугун
Тип двигателя дизельный
Объем двигателя, куб.см 2477
Мощность двигателя, л.с./об.мин 74/4200 84/4200 90/4200 104/4300 114/4000 136/4000 178/4000 178/4000
Крутящий момент, Нм/об.мин 142/2500 201/2000 197/2000 240/2000 247/2000 324/2000 350/1800 400/2000
Конфигурация рядный
Количество цилиндров 4
Количество клапанов 8 16
Ход поршня, мм 95
Диаметр цилиндра, мм 91.1
Степень сжатия 21.0 17.0 16.5
Экологические нормы Евро 2 Евро 3 Евро 4 Евро 5
Турбокомпрессор IHI RHF4 MHI TD04-09B MHI TD04-11G MHI TF035HL
Вес двигателя, кг 204.8 (D4BF) 226.8 (D4BH)
Расход топлива, л/100 км (для L200) — город — трасса — смешан. 10.7 7.5 8.7
Расход масла, гр./1000 км до 1000
Масло в двигатель 5W-30, 10W-30, 10W-40, 15W-40
Сколько масла в двигателе, л 6.5
Замена масла проводится, км 15000
Рабочая температура двигателя, град. 90
Ресурс двигателя, тыс. км — по данным завода — на практике — 350+
Двигатель устанавливался Mitsubishi L200/Triton Mitsubishi Pajero Mitsubishi Pajero Sport/Challenger Mitsubishi Delica Mitsubishi Space Gear Mitsubishi Strada Hyundai Galloper Hyundai Grace Hyundai Porter Hyundai Starex Hyundai Terracan Kia Bongo

Распространенные неисправности

  • много проблем доставляют многочисленные течи из прокладок или сальников;
  • быстро выходят из строя распылители форсунок и мотор начинает дымить;
  • на небольшом пробеге может зашуметь и потребовать замены шкив коленвала;
  • ремень балансирных валов служит около 50 000 км;
  • хрупкие трубки обратки топливной системы — чрезмерное затяжка может привести к скорому повреждению;
  • на пробегах за 100 000 км часто трескается алюминиевая ГБЦ.

Как проводится замена ремня ГРМ L200


Mitsubishi L200 замена ремня грм

Какие нагрузки испытывает элемент, обеспечивающий соединение обоих валов автомобиля и отвечающий за своевременное движение клапанов согласно ходу поршней. Очевидно, что колоссальные. Замена ремня ГРМ L200 своими руками или с помощью специалистов проводится, когда изделие больше не выдерживает и рвётся.

Цикличность замены

Ресурс ремня ГРМ на пикапе L200 зависит от его пробега. Производители рекомендуют осуществлять замену каждые 50-70 тысяч километров пробега, но обязательно с учётом состояния дорог и климатических условий.

Например, владельцам пикапа, проживающим в глубинке, часто эксплуатирующим автомобиль на грунтовых дорогах или бездорожье, стоит проверять состояние элемента почаще.

То же относится и к жителям северных широт, где климат более суров.

Особенно бдительными должны быть покупатели подержанных пикапов. Конечно же, им стоит обратиться в знакомый автосервис или попытаться самостоятельно проверить состояние ремня ГРМ.

Надо понимать, что при разрыве этого важного элемента газораспределительной системы возникает риск капитального ремонта двигателя. Чтобы обезопасить себя от лишних затрат, рекомендуется периодически осуществлять диагностику описываемого элемента

Чтобы обезопасить себя от лишних затрат, рекомендуется периодически осуществлять диагностику описываемого элемента.

Причины обрыва


L200 Mitsubishi замена ремня грм

Излишнее напряжение на протяжении длительного периода времени сказывается на состоянии резины. Это и есть главный виновник обрыва ремня, но возможны и другие причины повреждения.

  1. Если на поверхность резинового материала попадёт масло или тосол, то начнутся проскальзывания элемента со шкивов и роликов. Это негативно скажется на работе всего распределительного механизма, двигатель будет работать под большим напряжением.
  2. Экстремальная манера вождения может отрицательно сказаться на состояние ремня. Он просто не выдержит резкие переключения оборотов. Поэтому водителям, предпочитающим такой стиль езды, нужно периодически проверять натяжение элемента, люфт шкивов и т. д.

Замена своими руками

Качественную замену ремня грм Mitsubishi L200 вполне возможно провести своими силами. Ничего особо сложного в процедуре нет. Перед операцией рекомендуется основательно подготовиться:

  • найти подходящую эстакаду или яму;
  • обзавестись различными типами ключей;
  • подготовить чистые тряпки.

Начало:

  • пикап ставится на яму так, чтобы доступ снизу к передней части был оптимально свободен;
  • открывается капот, снимается пластмассовая крышка с двигателя и дефлектор с пропеллером (держится на четырёх болтах);
  • скидываются ручейковые ремни.

Состояние последних проверяется так: надо согнуть материал руками и посмотреть, нет ли трещин. Изъеденные детали с большими трещинами надо менять.

Пикап «Элька» очень часто эксплуатируется в фермерских хозяйствах, в деревне. Между радиатором и кузовом попадает много сора: остатки сена, грязь, листья. Желательно всё это оттуда выдуть, возможно придётся снимать радиатор.

Открытие доступа к ремню ГРМ.

  1. Открутить шкив коленвала, придерживая снизу маховик от прокручивания (работы проводятся с ассистентом). Шкив держится на болте М22.
  2. Снять защитные кожухи: верхний и нижний. Они прикручены на болты М16 (ключ 10).

Ремень открыт. Если он порван, то это будет видно. Нужно сначала выставить верхние и нижние мёртвые точки по схеме.


Метка верхнего балансировочного ролика


Метка ТНВД


Отметка распредвала


Риска коленвала

После выставления меток.

  1. Скинуть ДКВ (датчик), отвести в сторону (чтобы ремень свободно прошёл).
  2. Ослабить и снять натяжной ролик.
  3. Скинуть ремень.

В процессе замены рекомендуется обновить натяжитель и обводные ролики. После установки новых деталей следует заново выставить метки. Теперь можно настраивать натяжение элемента.

По завершении операции важно проверить, как всё работает. Нужно завести двигатель, послушать его

Если ремень установлен неправильно, криво, то это скажется на мощности силового агрегата, трудности запуска (чихание), нагревании двигателя и т. п. Примечательно, что пикап может завестись, но не ехать или делать это крайне плохо.

Видео: как работает ГРМ L200

Лучше всего ставить оригинальные запчасти. Покупать их можно не только из магазинов или дилерских центров. Неплохая возможность – приобретение запчастей с разборки Мицубиси. Детали отсюда идут оригинальные и по низкой цене.

Оригинальный номерПримерная цена за штуку (рубли)Количество штук

Ремень ГРМ 1145А019 2500-3000 1
Ролик обводной 1145А078 2300-2700 2
Ролик натяжной 1145А020 4000-5000 1
Натяжитель 1145А031 6000-7000 1

Меняем ремень ГРМ на 4D56

Дизельный двигатель 4D56 японской компании Mitsubishi считается одним из самых надежных устройств. Если соблюдать регламент по использованию, а также приобретать только качественные комплектующие и дизельное топливо, то он прослужит тысячи километров без каких-либо серьёзных поломок и нареканий.

Когда нужно делать замену ремня ГРМ

Регламентное техническое обслуживание включает в себя не только замену фильтров (масляного, воздушного и топливного), но и ремней.

С ремнями приводными, которые приводят в движение все навесное оборудование, все легко и понятно. Открыл подкапотное пространство и посмотрел его состояние: наличие трещинок, разрывов и кордовых нитей.

С ремнем газораспределительного механизма (ГРМ) все гораздо сложнее. Его не видно и практически не слышно. Для него существует регламент по замене. Компания Mitsubishi прировняла срок замены ГРМ к 90 000 км.

Последствия обрыва ремня ГРМ

Несоблюдение данного регламента и увеличение срока замены ремня ГРМ, может привести к поломке данного двигателя. А именно:

  • Если ремень сильно растянется и перепрыгнет на шестеренке на один-два зубца, то изменится угол фаз открывания-закрывания клапана, что приведет к их быстрому прогоранию, потере тяги двигателя и увеличению расхода топлива.
  • Обрыв данного ремня приведет ко «встрече» клапанов с поршнями и, соответственно, к загибанию клапанов и разрушению поршневой группы.

https://youtube.com/watch?v=toiTBmxS4h0

На данном двигателе, также на ГРМ, есть балансировочный ремень. Он меняется в комплекте с основным ремнем. При обрыве данного ремня происходит дисбаланс в двигателе и потеря мощности. При прохождении ТО по другим интервалам, надо визуально контролировать состояние этих двух ремней. И если есть сомнения в их работоспособности, то лучше поменять комплект ГРМ. В комплект ГРМ входит:

  • два ремня (основной и балансировочный);
  • ролик натяжной, обводной и гидронатяжитель для основного ремня;
  • ролик натяжной для балансировочного ремня.

Для замены лучше приобрести ремни от японского производителя Unitta, а ролики и натяжитель от производителей NTN или Koyo. Неплохие неоригинальные комплекты делает именитый бренд —INA германия.

Процедура замены ремня

Ремень ГРМ на моторе 4D56 можно заменить своими руками, следуя поэтапно инструкции и, имея под рукой инструмент и комплект ГРМ (желательно оригинал или качественный неоригинал):

  1. Чтобы добраться до ремня ГРМ, необходимо снять навесное с двигателя, которое мешает добраться до него — воздухозаборник, диффузор вентилятора (нижняя часть пристегнута защелками).
  2. После кожуха вентилятора, откручиваем сам вентилятор вместе с вискомуфтой. Для этого понадобится рожковой ключ на 10.
  3. Далее ослабляем болт натяжного роликового ремня кондиционера и снимаем сам ремень.
  4. Открывается взору ремень, вращающий генератор, помпа системы охлаждения и насос гидроусилителя.

Дойдя до этапа установки приводных ремней и роликов, можно проверить их состояние, а также водяной помпы системы охлаждения. При необходимости заказать новые и поменять.

После завершения процесса сборки и перед установкой остального навесного оборудования можно с помощью воротка за болт шкива коленвала прокрутить на один оборот двигатель. И если, вы при прокручивании не почувствуете никакого механического сопротивления, то значит ГРМ был правильно установлен. Можно спокойно дальше все устанавливать на ДВС и заводить машину.

Двигатель 4д56 схема грм

Еще раз о сроке замены ремня балансиров.

Модератор: dyoma

СООБЩЕНИЯ БЕЗ ОТВЕТОВАКТИВНЫЕ ТЕМЫ

Еще раз о сроке замены ремня балансиров.

Tegraman » 08/09/2010,05:38

Поиск внятного ответа не выдал.

В нашем мануале периодичность замены ремня балансирных валов не указана (указано про ремень ГРМ — каждые 80 000 км.)

В мануале на первый Паджерик, для двигателя 4D56, ремень ГРМ — каждые 60 000 км, ремень балансиров — каждые 30 000 км.

Вот у меня прошло 30 000 с момента замены ремня ГРМ и балансиров — и задумался, зная о случях, когда неменяный ремень балансиров рвет свежий ремень ГРМ — менять или еще ездить?Прикол в том, что как я понимаю, для замены ремня балансиров надо снимать ремень ГРМ — т.е. по сути — и его руки чешутся менять в два раза чаще.

Наверное в рамках опроса — кто как поступает?Может сервис-мены поставят жирную точку?

ПС. Предлагаю вопрос о нужности ремня балансиров в данной ветке не поднимать — исходить здесь будем из постулата — «раз поставили, значит нужен».

koldun2006 » 08/09/2010,20:25

Tegraman » 09/09/2010,05:40

Tegraman » 11/02/2013,12:40

Подниму темку. Так, в копилку коллективного опыта.

Отогнал с утра авто на «регламентное ТО». В том числе, заказал замену ремней ГРМ и балансиров.С предыдущей замены прошло 40 тысяч + пара сотен км. Ставились ремни «от Мобиса».Перезвонили с перечнем чего нашли-чего делать будем.Между делом упомянули, что с балансирным ремнем прям угадал — ремень был «на подходе».От и не верь после этого древним мануалам.

Frezer » 11/02/2013,17:29

Ежъ » 11/02/2013,18:01

вот буквально пару недель назад объяснили, что каким бы свежим ни был ремень ГРМ он ставится только один раз, т.е. при любом его съеме второй раз его не надевают, т.к. он уже растянут

McEr » 11/02/2013,18:18

вот буквально пару недель назад объяснили, что каким бы свежим ни был ремень ГРМ он ставится только один раз, т.е. при любом его съеме второй раз его не надевают, т.к. он уже растянут

совет, в целом, верный: раз уж залез и снял, то поменяй. Но вот теоретическая база подведена неверно. Но не настолько ж радикально. Поменял ремень с помпой, а помпа потекла через 500 км, разобрал с целью замены помпы и чего? Менять опять ремешок? Иначе ремень нужно было бы снимать сразу же после установки. А на машине не ездить, и мотор не заводить

да, и кстате. Букварь говорит о рисовании стрелочки на ремне, дабы обозначить направление его установки. С целью ставить обратно.

chim » 11/02/2013,23:34

Amateur » 05/03/2013,11:10

JAHAN » 05/03/2013,11:39

general » 05/03/2013,20:21

JAHAN » 05/03/2013,21:57

chika » 06/03/2013,11:51

waim » 19/01/2014,13:27

koldun2006 » 19/01/2014,17:29

Общие сведения о силовом агрегате Mitsubishi 4D56

Конструкторы за время проектирования дизельного движка добились увеличения мощности эксплуатационного ресурса. Для обеспечения нормальной ремонтопригодности была осуществлена разработка:

  1. С рядным расположением 4 цилиндров.
  2. По газораспределительной схеме DOHC.
  3. Задействованы 2 верхних распредвала.

Над проектом инженеры Мицубиси работали 10 лет, пока не добились результатов. Сейчас с этим дизелем преодолевают бездорожье, не менее комфортно ездят в городе.

Стандартная компоновка 4D56 состоит из алюминиевых головок в цилиндрах, сам блок чугунный. Такие сплавы снизили вес агрегата, создали температурную устойчивость. Для стального коленчатого вала установлена опора из 5 подшипников. Разработчики достигли:

  1. Полного сгорания топлива в вихревой камере.
  2. Увеличили коэффициент полезного действия силового устройства.
  3. Снизили вредные выбросы в окружающую среду.

Для лучшей эксплуатации зимой, мотор прошел усовершенствование в 1991 году. Добавленный обогрев системы решил проблему с запуском двигателя при минусовой температуре. Благодаря надежному турбонадуву с воздушно-водным охлаждением увеличилась тяга машин во время запуска.

Замена

Итак, если все готово, тогда можно начинать. Первым делом машина ставится на ровную поверхность. Выжимается ручной тормоз и дополнительно ставятся упоры под колеса. Затем открывается капот и от аккумулятора отключается минус. Это делается для того, чтобы автомобиль был обесточен. Кстати, данный вид работ можно производит только при остывшем двигателе.

1. Снимаем верхний кожух ремня. Для этого используется шестигранный ключ. 2. Разъем, расположенный на датчике коленвала, следует отключить. 3. Теперь нужно проверить, совмещены ли метки на шестеренках распредвалов. Совместиться они должны со специально для этого сделанными высечками треугольной формы.

4

Если все нормально, обращаем внимание на зубчатую часть маховика. Убираем резиновую пробку из-под термостата

Так мы увидим венец маховика, на который нанесена метка. Она тоже должна совместиться с треугольной высечкой.

5. Проверяем совмещение меток, расположенных на шкиве коленвала. Для этого придется ослабить ремень генератора. Фиксируем маховик при помощи мощной отвертки. Для этого ее нужно вставить в отверстие, из которого была извлечена резиновая пробка. 6. Отворачиваем шкив генератора. Для этого нам придется воспользоваться ключом на 17, отвернув им болт крепления шкива. После снятия последнего болт следует завернуть обратно. 7. Когда шкив снят, под ним можно видеть шестерню коленвала. На ней располагается метка, она должна совместиться с меткой на кожухе масляного насоса.

8. Проворачиваем коленвал до момента совпадения всех меток. Также это действие выведет цилиндр 1 поршня в мертвую точку. Теперь можно уже снимать отслуживший свой срок ременный привод ГРМ. 9. Сначала отворачиваем болт, которым крепится натяжной ролик. Потом берем специальный ключ и начинаем крутить ролик влево. Если планируется заменить и натяжной ролик, то сейчас самое время его снять.

Типичные неисправности

Данный двигатель отличается хорошей степенью надёжности, но и как любой другой мотор он имеет ряд своих «болезней», которые хоть иногда, но встречаются:

Повышенный уровень вибрации, а также детонация топлива. Скорее всего, данная неисправность образовалась из-за ремня балансира, который мог растянуться или вовсе порваться. Его замена решит проблему и производится она без снятия двигателя;

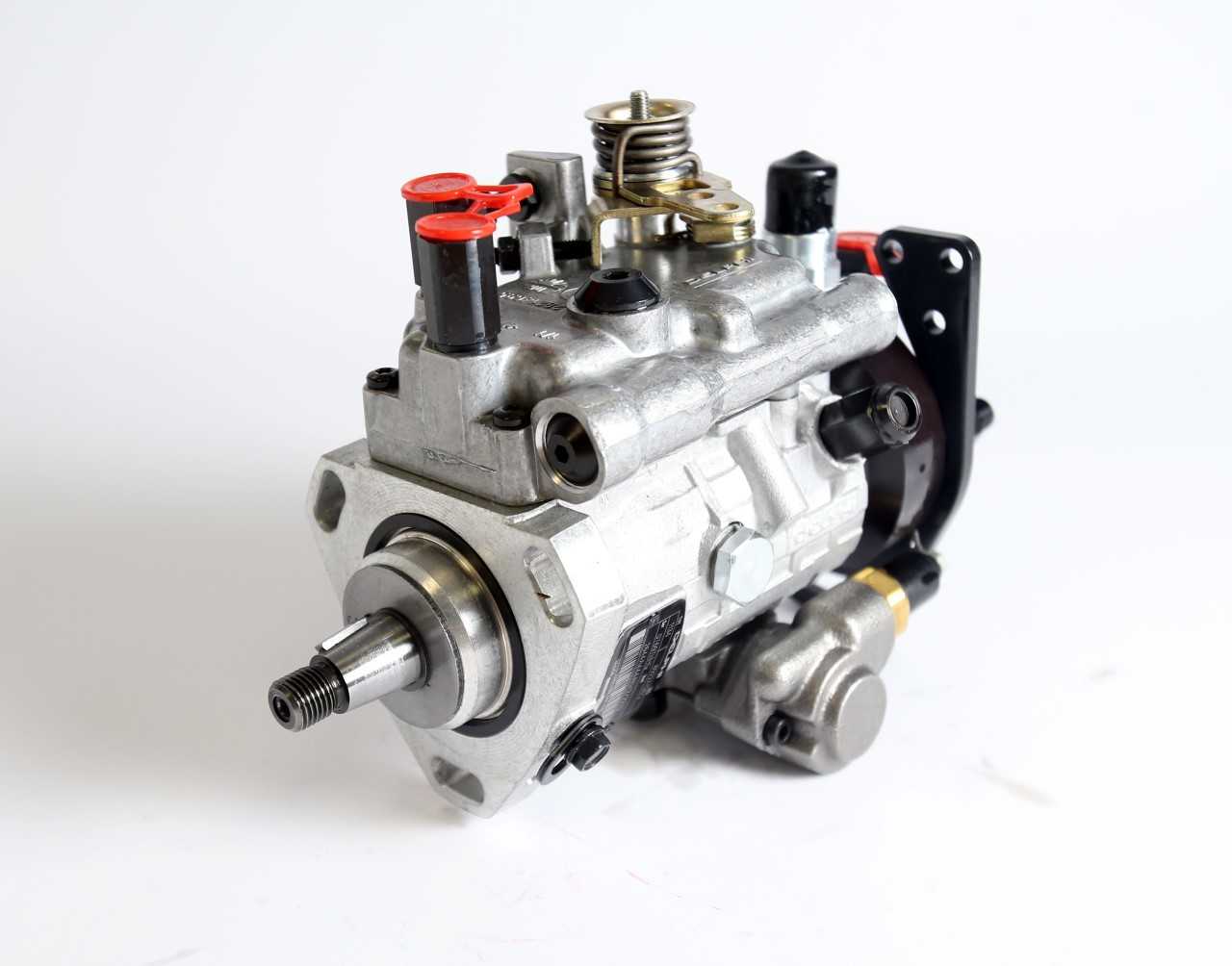

Повышенный расход топлива. В данной ситуации причина может быть не одна. Наиболее распространённой является неисправность ТНВД. В большинстве случаев к 200-300 тысячам км пробега он в значительной степени изнашивается, вследствие чего не создаёт необходимый уровень давления, мотор не тянет, а расход топлива увеличивается;
Течь моторного масла из-под клапанной крышки. Ремонт сводится к тому, что следует заменить прокладку клапанной крышки. Силовой агрегат 4d56 характеризуется высокой степенью устойчивости к перегреву, благодаря чему даже высокие температуры редко приводят к деформации ГБЦ;
Увеличение уровня вибраций в зависимости от оборотов

Так как данный мотор обладает немалым весом, первым делом следует обратить внимание на подушки двигателя, которые необходимо менять каждые 300 тысяч км пробега;
Посторонние шумы (стук). Первым делом следует обратить внимание на шкив коленчатого вала;
Течь масла из-под сальников балансировочных валов, коленвала, распредвала, прокладки поддона, а также датчика давления масла;
Мотор дымит

Скорее всего всему виной является неправильная работа распылителей, что приводит к неполному сгоранию топлива;
Двигатель троит. Очень часто это свидетельствует о том, поршневая группа имеет повышенный износ, в частности кольца и вкладыши. Также всему виной может быть нарушенный угол впрыска топлива;
Бурление антифриза в расширительном бачке показывает, что с большей долей вероятности, в ГЦБ образовалась трещина и из неё сапунит жидкость;
Очень хрупкие трубки обратки топливной системы. Чрезмерное их затяжка может привести к скорому их повреждению;
На двигателях Mitsubishi 4d56, работающих совместно с АКПП наблюдается недостаточная тяга. Многие владельцы нашли выход в затяжке тросика кикдауна;
При недостаточно хорошем прогреве топлива и двигателя в целом, необходимо произвести регулировку автомата прогрева.

Очень важно следить за состоянием ремня балансировочных валов (каждые 50 тысяч км пробега) и при необходимости вовремя произвести его замену. Его обрыв может помешать работе ремня газораспределительного механизма, что может привести к его обрыву

Некоторые владельцы избавляются от балансирных валов, но в этом случае возрастает нагрузка на коленчатый вал, что может привести к его полому на повышенных оборотах. На нижнем фото представлена система зарядки двигателя:

Турбокомпрессор в данном двигателе отличается хорошим ресурсом, который составляет более 300 тысяч км. Стоит отметить, что клапан ЕГР (EGR) довольно-таки часто забивается, поэтому каждые 30 тысяч км пробега необходимо производить его чистку. Следует также производить сервисную диагностику двигателя на наличие ошибок, так как это позволяет отслеживать изменения характеристик двигателя.

Ниже указано место расположения серийного номера двигателя Mitsubishi 4d56:

Особенности конструкции

Изначально двигатель 4D56 имеет типовые конструкционные решения, использовавшиеся на момент его разработки:

  • 4 рядных цилиндра из несъемных «сухих» гильз внутри чугунного блока;
  • шатровая форма камер сгорания вихревого типа внутри алюминиевой головки ГБЦ;
  • навесное оборудование имеет несколько отдельных ременных приводов;
  • чугунные маслосъемные и компрессионные кольца на алюминиевых поршнях;
  • балансировочные валы движков для уравновешивания сил инерции;
  • стальной кованый коленвал на пяти опорах вращения;
  • коромысла алюминиевые с керамическим покрытием, с 1991 года оснащены роликами;
  • привод ГРМ зубчатым ремнем;
  • распредвалы литые, 5 опорные, по схеме DOHC;
  • маслофильтр с перепускным клапаном;
  • система EGR рециркуляции выхлопа;
  • система SQG облегчения зимнего запуска за счет прокаливания свечей;
  • очистка смазки полнопоточная, маслоохладитель и форсунки на коленвалу для охлаждения поршней.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
