Ford mondeo 2

Лампочки

Лампочки Мощность (Ватт) Тип (пампы или патрона)
Указатели поворота 21 байонетный
Освещение моторного отделения 10 клиновой
Противотуманные фары:
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Фара (ближний свет):
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Фара (дальний свет):
модели выпуска до 1996 года 55 галогенный
модели выпуска с 1997 года 55 галогенный
Лампы освещения багажного отделения:
модели выпуска до 1996 года 10 с упругими контактами
модели выпуска с 1997 года 10 байонетный
Лампы освещения салона 10 с упругими контактами
Лампы номерного знака 5 с упругими контактами
Лампа для чтения 5 клиновой
Задний противотуманный фонарь (Хэтчбэк до 1996 года Седан с 1997 года) 21 байонетный
Лампы заднего блока/противотуманные фонари (Седан и Универсал до 1996 года. Хэтчбэке 1997 года) 21/5 байонетный
Лампы заднего блока (Седан /Хэтчбэк) 5 байонетный
Фонари заднего хода 21 байонетный
Боковые повторители указателей поворота 5 клиновой
Габаритные фонари 5 клиновой
Лампы стоп-сигнала:
на верхнем уровне 5 клиновой
в блоке задних ламп:
Седан с 1997 года (стоп-сигнал и фонарь заднего хода) 21/5 байонетный
все остальные модели 21 байонетный

Самые популярные

  • 1 Тормозная система
    Знак «Шипы» обязательно ли крепить на авто?
  • 1 Выпускная система
    Под знаком «Шипы»: за что могут оштрафовать барнаульских водителей Правильная установка знака шипы согласно пдд
  • 1 Тормозная система
    Что такое корч в авто. Что такое корч? Сцепление и редуктор заднего моста
  • 1
    Как выбрать автомобиль под себя Как выбрать новое авто

Пустой блок главная страница

Популярное


Рулевое управление

Какую машину купить начинающему водителю?

Рулевое управление 03.03.2020


Сцепление и муфты

Малолитражка – самый удобный, практичный и демократичный вид автомобильного транспорта!

Сцепление и муфты 03.03.2020


Рулевое управление

Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.

Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.

Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.

Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.

Назначение предохранителей приведено в табл. 10.2.

ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.

расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.

ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Для наглядности показано при снятой панели приборов.

1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.

Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…

Расположение блоков управления

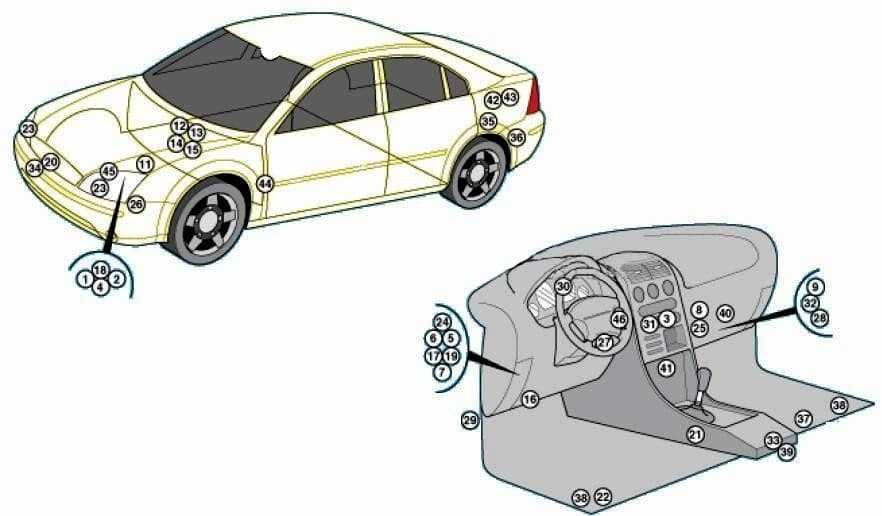

Схема общего расположения блоков управления

Описание

1 Диод цепи электромагнитной муфты компрессора кондиционера — блок предохранителей /реле в моторном отсеке
2 Реле полностью открытого положения дроссельной заслонки (компрессор кондиционера) — блок предохранителей /реле в моторном отсеке
3 Электронный блок управления кондиционером
4 Предохранитель кондиционера-блок предохранителей /реле в моторном отсеке (предохранитель F31)
5 Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F65
6 Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F76
7 Предохранитель кондиционера-блок предохранителей /реле под приборной панелью, предохранитель F82
8 Блок управления электродвигателем вентилятора кондиционера /отопителя (с автоматическим управлением температурой)
9 Блок управления противоугонной системой-в многофункциональном блоке управления
10 Датчик дождя /солнечного света- внутреннее зеркало заднего вида
11 Аккумуляторная батарея
12 Реле 1 нагревателя охлаждающей жидкости
13 Реле 2 нагревателя охлаждающей жидкости
14 Электронный блок управления системой поддержания скорости (круиз — контроль) — бензин
15 Электродвигатель /привод системы поддержания скорости(круиз-контроль)
16 Диагностический разъем (DLC)
17 Реле системы освещения в дневное время — рядом блок предохранителей /реле под приборной панелью
18 Блок предохранителей /реле, моторный отсек
19 Блок предохранителей /реле приборная панель
20 Передний датчик(и) системы SRS — моторный отсек
21 Дополнительный предохранитель 1 (мультимедийный блок управления 7,5А ) — под центральной консолью
22 Дополнительный предохранитель 2 (CD-чейнджер 3А ) — полевым передним сиденьем
23 Блок управления ксеноновыми фарами — в фаре
24 Реле насоса омывателя фар — под блоком предохранителей/реле под приборной панелью
25 Резистор электродвигателя вентилятора отопителя (ручное управление температурой)
26 Звуковой сигнал — моторный отсек
27 Блок управления иммобилайзером
28 Реле указателей поворота- в многофункциональном блоке управления
29 Инерционный выключатель отсечки подачи топлива-за левой боковой защитной панелью
30 Блок управления комбинацией приборов
31 Блок управления навигационной системой-приборная панель
32 Многофункциональный блок управления — функции: Очистители /омыватели лобового стекла, очиститель /омыватель заднего стекла, обогреватель лобового стекла, обогреватель заднего стекла, центральный замок ,дистанционное управление центральным замком, противоугонная система, указатели поворота, блок предупреждения о не выключенном освещении, система предупреждения об открытых или неплотно закрытых дверях, индикатор системы зарядки, система предупреждения о не пристегнутом ремне безопасности, индикатор свечей накаливания
33 Мультимедийный блок управления
34 Датчик температуры наружного воздуха — за передним бампером
35 Блок управления системой парковки
36 Реле противотуманного фонаря-разъем электрооборудования прицепа-левая часть багажного отделения
37 Блок управления системы предупреждения о не пристёгнутом ремне безопасности (09/02) –под сиденьем пассажира
38 Боковые датчики системы SRS – на левом/ правом порогах
39 Блок управления системы SRS — под центральной консолью, посередине
40 Блок телематики
41 Блок управления телефоном
42 Блок управления 1 электрооборудованием прицепа-левая часть багажного отделения
43 Блок управления 2 электрооборудованием прицепа-левая часть багажного отделения
44 Электронный блок управления КПП (5-ступенчатая КПП)-левая передняя стойка
45 Датчик скорости автомобиля — КПП
46 Блок управления очистителями лобового стекла/фар-за приборной панелью

Предохранители в салоне Форд Мондео 5 / Фьюжн США

Монтажный блок в салоне автомобиля расположен в нижней части панели управления, со стороны водителя. Для доступа необходимо снять защитную крышку.

Схема блока предохранителей в салоне Форд Мондео 5 / Фьюжн США

Описание

1 10А Подсветка, лампа перчаточного ящика, фонарь косметического зеркала, потолочный плафон, лампа багажного отделения. 2 7,5А Сиденье с функцией запоминания положения, нижняя опора спинки сиденья водителя, наружные зеркала с электроприводом. 3 20А Разблокировка двери водителя. 4 5А Резерв 5 20А Усилитель сабвуфера 6 10А Резерв 7 10А Резерв 8 10А Звуковой сигнал противоугонной сигнализации 9 10А Резерв 10 5А Модуль двери багажника с электроприводом, клавиатура, модуль мобильного телефона 11 5А Общий модуль безопасности 12 7,5А Управление микроклиматом, коробка передач 13 7,А Рулевая колонка, панель приборов, разъем передачи данных 14 10А Расширенный модуль питания 15 10А Шлюз канала передачи данных 16 15А Блокировка от открывания детьми, разблокирование подъемного стекла багажного отделения 17 5А Звуковой сигнал включения аварийного питания от батареи 18 5А Замок зажигания, Выключатель зажигания нажимной кнопкой старт/стоп 19 7,5А Индикатор отключения надувной подушки безопасности пассажира, коробка передач 20 7,5А Модуль управления фарами 21 5А Термометр в салоне. 22 5А Резерв 23 10А Цепь электропитания задержки выключения вспомогательного оборудования 24 20А Центральный замок 25 25А Водительская дверь и зеркало 26 30А Дверь и зеркало пассажира 27 30А Люк 28 20А Звуковой усилитель 29 30А Окно задней двери со стороны водителя 30 30А Окно задней двери со стороны пассажира 31 15А Резерв 32 10А Модуль глобальной системы определения местонахождения, голосовое управление, дисплей, радио 33 20А Радиоприемник, контроль шума 34 30А Шина «старт/стоп» (предохранитель 19, 20, 21,22, 35, 36, 37, автомат защиты). 35 5А Модуль управления системы подушек и ремней безопасности. 36 15А Зеркало салона с автоматическим затемнением, модуль обогреваемых передних и задних сидений, система контроля за соблюдением дорожной разметки, автоматический дальний свет. Сиденья с управляемым микрокли¬матом. 37 15А Модуль привода на все колёса. Обогрев руля. 38 30А Резерв

Замена предохранителей

Предохранители фольксваген пассат б3: где находятся, замена

Проверить предохранители достаточно просто. Проведите визуальный осмотр. На некоторых предохранителях через полупрозрачный пластиковый корпус можно увидеть, произошел разрыв или нет. К сожалению, если предохранитель выполнен в непрозрачном корпусе, то осматривать его будет бесполезно. Также наличие гари на корпусе говорит о сгорании компонента.

Стопроцентный метод проверить систему – использовать мультиметр. Необходимо настроить его в режим измерения напряжения. Далее включите систему, за которую отвечает тестируемый предохранитель, а затем замерьте напряжение на обоих концах вывода. Если на одном из концов его нет, значит, деталь сгорела, соответственно, ее нужно заменить. Дополнительно можете протестировать элемент по сопротивлению. Если на приборе в режиме измерения сопротивления показывается 0, то плавкая часть разрушена.

При покупке нового предохранителя обязательно обращайте внимание на его цвет, который говорит о номинальном рабочем токе:

Замена предохранителя осуществляется по следующей инструкции:

  1. Обязательно отключите узел, который подает ток на предохранитель. Если вы меняете элемент, который отвечает за габаритные огни, значит, их необходимо отключить.
  2. Согласно схемам, определите, в каком блоке стоит требуемый предохранитель. Снимите защитную панель блока.
  3. Достаньте при помощи пинцета неисправный предохранитель, а затем установите на его место новый, соответствующего цвета.
  4. Закройте блок и проверьте работоспособность узла.

Таким образом, проверка и замена предохранителя в автомобиле – быстрая и простая операция, которую вы можете сделать в гаражных условиях без помощи специалистов.

Уметь проверять и знать, где располагаются предохранители, – одна из главных задач каждого автовладельца. Стоимость предохранителей несоизмерима мала с полноценной диагностикой какого-либо узла в сервисном центре. Умение самостоятельно поменять сгоревший предохранитель сэкономит вам массу времени, так как вам не придется ехать к автоэлектрикам. Для этих и других целей обязательно рекомендуем купить мультиметр, если у вас его еще нет.

Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.

Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра.

Назначение предохранителей и реле приведено в табл. 10.1.

ПРИМЕЧАНИЯ. На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья.

Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики. Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.

Назначение предохранителей приведено в табл. 10.2.

ПРИМЕЧАНИЕ. На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля). Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.

расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.

ПРИМЕЧАНИЕ. На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Для наглядности показано при снятой панели приборов.

1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. ПРИМЕЧАНИЕ. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов. После этого откроется доступ к центральному блоку предохранителей.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. ПРЕДУПРЕЖДЕНИЕ.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. ПРИМЕЧАНИЕ.

Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…

Реле Мондео

Выключатели автомобиля следует рассматривать отдельно. Переключатели отвечают за напряжение на нагруженные агрегаты и приборы. Без них выполнить подключение устройств было бы невозможно.

Реле кондиционера

Подача напряжения на аппаратную часть устройства выполняется от реле 3. Питание муфты компрессора кондиционера выполнено от вставки 4.

Реле вентилятора

Питание обдува радиатора происходит от выключателей 2 и 5, для высокой и низкой скорости вращения агрегата. В некоторых версиях авто, вставки монтируются отдельно – на левом крыле машины.

Реле стартера

Активируется от замка зажигания и последовательно через реле 6. Втягивающее устройство стартового механизма выполнено на машине стандартно и установлено в его корпусе.

Предохранители Форд Мондео 4: где находятся, замена — АвтоВызов

Номинальная сила тока предохранителя выбита на обратной стороне держателя. Кроме того, на держателе нанесен опозновательный цвет, по которому можно узнать соответствующую номинальную силу тока.

На крышке форд мондео предохранители блока есть специальные щипцы, которые существуют для правильной и корректной замены неработающих предохранителей и реле. Для того, чтобы правильно рассчитать номинал, необходимо знать один из показателей предохранителя: При помощи формулы насчитывается сила тока, которую можно использовать в сети, во избежание недоразумений.

Предохранители и реле Ford Mondeo 1

Другими словами, сила тока равно напряжению, деленное на сопротивление. Рекомендации Если вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции форд мондео предохранители обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине.

Эти детали быстро выходят из строя, и менять их придется не 1. А теперь он экономит на бензине 35 рублей в год! A — Обычно данный элемент отвечает за работу приводов электростеклоподъемников; C — Является форд мондео предохранители звеном в связке между генератором и вентилятором отопительной системы.

При выходе данного устройства обогрев салона перестает работать; D — Элемент отвечает за работу стеклоподъемников на задних пассажирских дверях. Иногда данный элемент отсутствует в системе предохранителей: На старых версиях Мондео выход из строя данного элемента попросту отключает ABS, однако на более современных моделях автомобиль форд мондео предохранители попросту не завестись вплоть до устранения неисправности — происходит электронная блокировка двигателя; G — Обычно форд мондео предохранители элемент отвечает за несколько дополнительных аксессуаров, установленных в салоне транспортного средства.

Реле и предохранители Форд Мондео

В заводской комплектации Мондео первого поколения через данное звено подключаются прикуриватель, комплект аудио системы, омыватели фар при их форд мондео предохранители. Также производитель рекомендует через данное звено подключать сигнализацию или охранный комплект, а также навигацию или мультимедийное оборудование; H — Приборы отвечают за работу стоп-сигналов.

Иногда через данный предохранитель также подключают вспомогательные стоп-сигналы или противотуманные фары либо прожектора; Форд мондео предохранители — Редко, однако иногда встречаются. Фары, электродвигатели форд мондео предохранители, топливный насос и другие массивные потребители подключены через реле Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве Большая часть предохранителей и реле установлено в монтажном блоке предохранителей и реле, расположенном под капотом с левой стороны, около батареи аккумуляторной и воздушного фильтра.

Предохранители на Ford Mondeo 1

Предназначение предохранителей и реле приведено в таблице Размещение предохранителей и реле в монтажном блоке, установленном под капотом вид сверху Размещение предохранителей и реле в монтажном блоке, установленном под капотом вид с боковой стороны, защитные крышки плавких вставок сняты Предохранители Форд Мондео под капотом Предохранители в центральном монтажном блоке в салоне форд Мондео Предохранители позволяющей вести бухгалтерский учет софт освещения, звуковой сигнализации, климат контроля и.

Берем торцевую головку на 8, отворачиваем четыре винта облицовки под управляющий колонкой и снимаем. Форд мондео предохранители нижнем кожухе форд мондео предохранители откручиваем три винта ключом-звездочкой.

Узкой плоской отверткой отсоединяем две защелки верхнего кожуха.

Если нижний кожух необходимо снимать стопроцентно, то верхний форд мондео предохранители отвести ввысь, так как нижним гибким концом Невзирая на экономический форд мондео предохранители у нас и странах СНГ, авто зарубежных производителей каждый год реализуются дилерами что остается сделать нашему клиенту в огромных и огромных количествах. Чем, идет речь не о моделях бизнес класса или спорткарах. Рассмотренная тенденция выслеживается относительно экономных или близких сюда машин.

Если судить по офиц Снимаем люк бензобака на Форд Фокус 3. Существует несколько вариантов снятия данного элемента — с кронштейном крепления и. Разглядим тут один, а 2-ой уже будет заложен конкретно форд мондео предохранители описанном процессе.

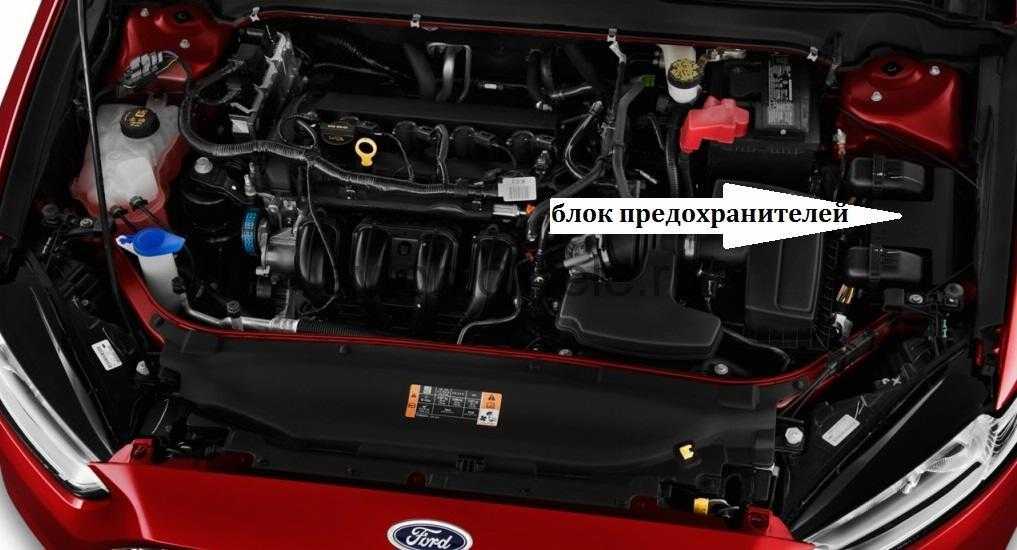

Предохранители и реле под капотом Форд Мондео 5 / Фьюжн США

Блок расположен в левой части моторного отсека, и он разделен на 2 части.

Схема верхней части блока предохранителей и реле

Описание

1 25А Стеклоочиститель ветрового стекла 30А Люк 2 Реле стартера 3 15А Автоматический режим работы стекло очистителей, датчик дождя, задние стеклоочистители 4 Реле электро вентилятора обдува 5 20А Розетка питания вспомогательного оборудования на тыльной стороне консоли 6 Реле дополнительного отопителя 7 20А Модуль управления силовым агрегатом 8 20А Модуль управления силовым агрегатом 9 Реле модуля управления силовым агрегатом 10 20А Передние дополнительные гнезда электропитания со стороны водителя 11 15А Модуль управления силовым агрегатом 12 15А Модуль управления силовым агрегатом 13 10А Модуль управления силовым агрегатом 14 10А Модуль управления силовым агрегатом 15 Реле «работа/пуск» 16 20А Розетка питания вспомогательного оборудования на консоли, прикуриватель 17 20А Дополнительное гнездо питания в багажном отделении 18 10А Модуль управления силовым агрегатом 19 10А Рулевое управление с усилителем 20 10А Подсветка положения «старт/стоп», круиз контроль 21 15А Модуль управления коробкой передач, масляный насос коробки передач 22 10А Система кондиционирования воздуха 23 15А. Старт/стоп, система информирования о мертвых зонах, камера заднего вида, адаптивный круиз-контроль, предупреждающий сигнал о сближении, модуль качества напряжения, датчик качества воздуха 24 10А Резерв 25 10А Анти блокировочная система тормозов, АБС 26 10А Модуль управления силовым агрегатом. 27 10А Резерв 28 10А Насос омывателя заднего стекла. 29 5А Расходомер воздуха 30 Резерв 31 Резерв 32 Реле вентилятора охлаждения 33 Реле системы кондиционирования 34 15А Электрический блокиратор рулевой колонки. 35 Резерв 36 Резерв 37 Резерв 38 Реле вентилятора охлаждения 39 Реле вентилятора охлаждения 40 Реле звукового сигнала 41 Реле звукового сигнала 42 Реле топливного насоса 43 Резрв 44 5А Обогреваемый распылитель омывателя 45 Резерв 46 10А Генератор 47 10А Выключатель тормоза 48 20А Звуковой сигнал 49 5А Датчик расхода воздуха 20А Нагревательный элемент для дизель¬ного топлива 50 10А Вентилятор системы охлаждения, раздаточная коробка 20А Сигнал 51 Резерв 52 Резерв 53 10А Сиденья с электроприводом. 54 5А Пульт ДУ отопителя, работающего на топливе, 10А Выключатель тормоза 55 10А ALT датчик

Схема нижнего блока предохранителей

Описание

56 30А Топливный насос 57 20А Испаритель дизельного топлива 58 Резерв 59 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) 60 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) 61 40А Обогреватель ветрового стекла (левая сторона) 62 50А Блок управления системами кузова 63 20/30А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) 64 30А Дополнительный отопитель 65 20А. Подогрев передних сидений 66 40А Обогреватель ветрового стекла (правая сторона) 67 50А Блок управления системами кузова 68 40А Обогреваемое заднее стекло 69 30А Анти блокировочная система тормозов 70 30А Сиденье пассажира 71 60А Дополнительный отопитель 72 20А Насос топлива 30А Люк 73 20А Заднее обогреваемое сиденье 74 30А Модуль сиденья водителя 75 30А Дополнительный отопитель 76 20А Масляный насос коробки передач 77 30А Модуль сиденья с управляемым микроклиматом 78 40А Модуль буксировки прицепа 79 40А Электро вентилятор обдува. 80 30А Модуль питания в багажном отделении. 81 40А Инвертор 220 В. 82 60А Насос анти блокировочной системы тормозов. 83 25А Электродвигатель очистителя 84 30А Соленоид стартера. 85 20А Отопитель, работающий на топливе 60А Насос анти блокировочной тормозной системы

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Блок под капотом

Он находится с левой стороны, рядом с аккумуляторной батареей. Возможно несколько вариантов его исполнения, и зависит от года выпуска.

Вариант 1

Фотография

Схема

Обозначение схемы

1 80А Главная питающая бортовая сетевая электро цепь
2 60А Двигатель вентилятора радиатора
3 60А ABS/TCS — система и при определенных условиях дизельный двигатель
4 20А Зажигание
5 30А Обогреваемое ветровое стекло (левая часть)
6 30А Обогреваемое ветровое стекло (правая часть)
7 30А Система торможения с ABS (антиблокировочная система)
8 30А Обогреваемые сиденья, компрессор кондиционера
9 20А Модуль EEC, магнитный клапан холодного старта (дизель)
10 20А Замок зажигания
11 3А Память EEC-модуля зажигания, Блок управления двигателем
12 15А Звуковой сигнал и световая сигнализация
13 15А Датчик Лямбда-зонда
14 15А Электрический топливный насос (карбюраторный двигатель)
15 10А Ближний свет справа
16 10А Ближний свет слева
17 10А Дальний свет справа
18 10А Дальний свет слева

Реле

R1 Реле дневных ходовых огней
R2 Реле вентилятора системы охлаждения (высокая скорость)
R3 Реле кондиционера
R4 Реле муфты кондиционера
R5 Реле вентилятора системы охлаждения (низкая скорость)
R6 Реле стартера
R7 Реле звукового сигнала
R8 Реле топливного насоса
R9 Реле ближнего света
R10 Реле дальнего света
R11 Главное реле
D1 Диод для защиты от обратного тока

Вариант 2

Схема

Описание

1 Реле топливного насоса
2 Реле системы управления двигателем (бензин)
3 Реле полностью открытого положения дроссельной заслонки (с кондиционером)
4 Реле ближнего света фар
5 Реле дальнего света фар
6 Реле звукового сигнала
7 Реле стартера
8 Реле 2 электродвигателя вентилятора системы охлаждения
9 Реле 1 электродвигателя вентилятора системы охлаждения
10 Реле таймера обогревателя лобового стекла
11 Реле системы освещения в дневное время
F1
F2 Генератор
F3 (20A) Дополнительный отопитель (Дизель)
F4 (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)
F5 (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel)
F6 (3A) Иммобилайзер (Дизель), система управления двигателем
F7 (15A) Звуковой сигнал, указатели поворота
F8 (5A) Система управления двигателем (двухкомпонентная система топливо подачи Bi-fuel)
F9 (15A) Топливный насос
F10 Управление двигателем
F11 (20A) Реле системы освещения в дневное время (Скандинавские страны), система управления двигателем, подогреватель топлива
F12
F13 (20A) Подогреваемый кислородный датчик
F14
F15 (7,5A) Правая фара — ближний свет
F16 (7,5A) Левая фара — ближний свет
F17 (7,5A) Правая фара-дальний свет
F18 (7,5A) Левая фара-дальний свет, комбинация приборов
F39 (60A) Реле свечей накаливания
F40 (20A) Замок зажигания, выключатель освещения (фары /противотуманные фары)
F41 (20A) Управление двигателем
F42 (40A) Электродвигатель вентилятора кондиционера /отопителя
F43
F44
F45 (60A) Реле основных цепей зажигания
F46 (30A) Обогреватель лобового стекла (правая сторона)
F47 (30A) Обогреватель лобового стекла (левая сторона)
F48
F49 (60A) Электродвигатели вентиляторов системы охлаждения
F50
F51 (60A) ABS
F52 (60A) Блок предохранителей реле-приборная панель 25, 27, 28, 36, реле обогревателя лобового стекла, реле ламп освещение салона

А если есть что добавить, пишите в комментарии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
