Тормозные колодки на ford fusion

Схема разборки

Ослабляем болты на задних колесах. С помощью домкрата поднимаем задний мост и надежно фиксируем подъемную конструкцию. Снимаем первое колесо. Далее, разборка и сборка ограничивается лишь этим колесом. Параллельно над двумя колесами не работаем. Обследуем количество тормозной жидкости в общей системе Ford Fusion. Если оно достигает максимальной величины или около нее, необходимо слить жидкость до минимума. В противном случае жидкость грозит разлиться. Приступаем к демонтажу тормозного барабана с внутренней стороны колеса. Это особый момент, поскольку деталь связана с ABS датчиком Ford Fusion

Важно его не повредить. Поэтому ослабляем его крепление (8 размер болта)

Потом с внутренней стороны тормозного барабана находим четыре болта 17 размера. Откручиваем их. Далее, придерживая снятый барабан, выкручиваем и снимаем с него датчик ЭйБиЭс. Теперь видим зафиксированные скобами тормозные колодки, которых ожидает замена. Снимаем фиксаторы (с помощью отвертки) и вытаскиваем штифты (скобы на них держатся).

Обе колодки можно снять. Они скреплены пружинами. Две ключевые детали вытаскиваем одновременно, после чего отсоединяем распорную планку и пружины (их можно снимать раньше: до фиксаторов).

Остается трос ручного тормоза, который легко отсоединяется от задней колодки.

Разборка окончена.

Замена тормозных колодок в автомобиле Ford Fusion

Производить проверку технического состояния тормозных накладок необходимо при прохождении каждого технического обслуживания. Потребуется заменить колодки при обнаружении сильного износа фрикционной накладки – минимальная допустимая ее толщина 1,5 мм, при отслоении накладки от основания, при обнаружении масла на рабочей поверхности, а также при наличии сколов, задиров и глубоких борозд.

Замена тормозных колодок производится только комплектом, т.е четыре штуки, на каждое колесо одной оси по две штуки. Прежде чем приступать к замене, посмотрите на уровень жидкости в тормозном бачке главного цилиндра. При уровне тормозной жидкости, приближенном к максимальной отметке, откачайте ее немного, используйте для этого резиновую грушу или шприц медицинский. Это потребуется для того, что бы избежать вытекания лишней жидкости при замещении старых колодок на новые, т.к уровень жидкости при этом поднимется.

Важно!

После осуществления замены тормозных колодок не стоит мчаться на оживленные магистрали. Скорее всего, при первых интенсивных торможениях эффективность новых колодок будет достаточно низкой. Это происходит потому, что новые колодки были установлены на старые изношенные диски, следовательно, колодки соприкасаются с дисками лишь краями, обеспечивая минимальное торможение.

Необходимо притереть немного новые колодки. Для этого выберите улицу с минимальным количеством автомобилей и езжайте по ней, несколько раз плавно притормаживая, пока вся поверхность дисков не станет граничить с колодками.

Замена передних тормозных колодок Ford Fusion

Ставим колесо и идем менять колодки на другой стороне. После замены колодок на обеих сторонах, закрываем крышку заливной горловины тормозной жидкости.

Садимся в автомобиль нажимаем на педаль тормоза раза. Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Вам потребуются: Снимите левое переднее колесо. Вставив большую отвертку между внутренней тормозной колодкой и поршнем рабочего цилиндра, утопите поршень в цилиндр.

Отверткой извлеките отогнутые концы пружинного фиксатора наружной колодки из отверстий суппорта, как показано замена передних тормозных колодок FORD fusion фото… 4.

Поддев отверткой крышки защитных втулок обоих направляющих пальцев… 6. Выверните нижний направляющий палец и извлеките его из отверстия направляющей колодок.

Аналогично выверните и снимите второй направляющий палец. Снимите суппорт вместе с внутренней тормозной колодкой с замена передних тормозных колодок FORD fusion колодок, проследив, чтобы не натягивался или не перекручивался тормозной шланг… Снимите наружную колодку, выводя ее из пазов направляющей. Установите новый комплект передних тормозных накладок.

Установка производится наоборот. Чтобы исключить самоотворачивание направляющих, следует перед их установкой промазать резьбу фиксатором.

Нажмите пару раз на тормозную педаль, это поможет подвести к диску фрикционные накладки. Установите колесо на автомобиль.

Аналогично производится замена накладок на правой стороне оси автомобиля. Убедитесь, что уровень тормозной жидкости находится в норме, при необходимости его следует восстановить. После осуществления замены тормозных колодок не стоит мчаться на оживленные магистрали. Скорее всего, при первых интенсивных замена передних тормозных колодок FORD fusion эффективность новых колодок будет достаточно низкой.

Это происходит потому, что новые колодки были установлены на старые изношенные диски, следовательно, колодки соприкасаются с дисками лишь краями, обеспечивая минимальное торможение. Необходимо притереть немного новые колодки. Для этого выберите улицу с минимальным количеством автомобилей и езжайте по ней, несколько раз плавно притормаживая, пока вся поверхность дисков не станет граничить с колодками.

Задние колодки Минимальная толщина, допустимая при эксплуатации задних тормозных колодок автомобиля Ford Fusion равняется 1 мм.

Ford Fusion (Ford Fusion) замена передних тормозных колодок. Видео инструкция

Достаточно проблематично измерить именно толщину изношенной накладки, поэтому обычно проверяют общую толщину тормозной колодки, это не тоньше 2 мм. Задние тормозные колодки подлежат замене при замасливании рабочей поверхности накладок, при изношенности больше минимального значения, замена передних тормозных колодок FORD fusion непрочном соединении накладки с основанием, при наличии борозд и других повреждений фрикционного слоя.

Для очистки тормозных механизмов недопустимо использование минеральных растворителей, дизельного топлива или бензина. Задние тормозные колодки заменяются только комплектом — четыре штуки, на каждое колесо одной оси по две штуки.

Самостоятельная замена задних накладок тормозных на автомобиле Ford Fusion Вам необходимы: Воткните первую передачу и под передние колеса положите противооткатные упоры. Рычаг тормоза стояночного опустите вниз до предела, растормозите автомобиль.

Самостоятельная замена передних накладок тормозных на автомобиле Ford Fusion

Вам необходимы: ключ для колесных гаек, отвертка, шестигранник на 7.

  1. Снимите переднее колесо с левой стороны автомобиля.
  2. Возьмите отвертку и поместите ее между поршнем рабочего тормозного цилиндра и внутренней накладкой тормозной, утопите поршень внутрь цилиндра.
  3. При помощи той же отвертки вытащите отогнутые пружинные фиксаторы на внешней колодке из отверстий, расположенных на суппорте.
  4. Произведите демонтаж стопора.
  5. Отверткой подцепите защитные крышки на втулках направляющих пальцев и снимите их.
  6. Открутите два пальца, расположенных снизу и извлеките их из направляющих тормозных колодок.
  7. Снимите суппорт с внутренней накладкой и направляющей. Проконтролируйте, чтобы тормозной шланг при этом не перекрутился и не натягивайте его.
  8. Извлеките внутреннюю тормозную накладку, предварительно вытащив пружинный стопор из поршневой полости. Посмотрите на нанесенную на колодках маркировку, желательно чтобы новые колодки были аналогичны.
  9. Снимите наружную тормозную накладку, предварительно выведите ее из пазов втулки направляющей.
  10. Осмотрите стопор пружинный на внешней колодке, при его сильной деформации или обнаружении следов коррозии его следует заменить. Контролировать состояние пластиковых защитных втулок на пальцах направляющих и то, как двигается суппорт относительно направляющих, необходимо при каждой замене накладок тормозных. При затруднении движения пальцы суппорта промазываются смазкой консистентной. При неисправности защитных втулок направляющих или невозможность крепления крышек, втулки потребуется поменять.
  11. Установите новый комплект передних тормозных накладок. Установка производится наоборот. Чтобы исключить самоотворачивание направляющих, следует перед их установкой промазать резьбу фиксатором.
  12. Нажмите пару раз на тормозную педаль, это поможет подвести к диску фрикционные накладки.
  13. Установите колесо на автомобиль.
  14. Аналогично производится замена накладок на правой стороне оси автомобиля.
  15. Убедитесь, что уровень тормозной жидкости находится в норме, при необходимости его следует восстановить.

Инструкция по замене задних тормозных колодок Ford Fusion

  1. Прежде чем приступить к снятию тормозного барабана выполняем как правильно несколько банальных операций: ослабляем гайки крепления заднего колеса, поддомкрачиваем заднюю часть автомобиля, снимаем колесо.
  2. После проделывания предварительных процедур находим с задней стороны тормозного барабана четыре болта на 17 ( крепления ступицы ), болт на 8 (крепление датчика ABS ), которые необходимо открутить, вытянуть датчик ABS и потянув на себя снять ступицу вместе с тормозным барабаном.

Меняем задние колодки на Форд Фьюжн с барабанными тормозами

Такой вид будем иметь после снятия барабана.
С помощью пластиковой отвертки, подцепив пружину, как показано фото снимаем ее. После чего закручиваем зубчатое колесо до тех пор, пока резьба не скроется в планке.
Затем с помощью плоскогубцев снимаем верхнюю и нижнюю пружины стягивающие колодки. После чего повернув фиксирующие шайбы вытянуть штифты, с помощью которых тормозные колодки удерживаются на щитке.
Разобрав весь тормозной механизм, тщательно протираем все его детали, при необходимости промываем и смазываем тонким слоем графитовой смазки резьбовое соединение распорной планки, как показано на фото.

Меняем задние колодки на Форд Фьюжн с барабанными тормозами

А вот теперь самое важное, как собрать тормозной механизм и установить колодки, чтобы после этого все работало. Сначала необходимо собрать распорную планку.
При этом важно помнить, язычок на пружине, устанавливаемой на распорной планке правого колеса должен смотреть вниз, а на левом колесе вверх. Резьбовая часть планки должна устанавливаться к тормозной колодке, к которой крепится трос ручного тормоза.
Далее устанавливаем колодки таким образом, чтобы первой была поставлена и зафиксирована крепежным штифтом и шайбой колодка с рычагом для ручника. Вторую колодку устанавливаем , но не фиксируем и зацепляем нижнюю пружину. Теперь немного вывернув на себя обе колодки, вставляем между ними распорную планку и только после этого можно надевать верхнюю пружину. Преодолев определенное усилие, заводим верхний ее край в прорезь рабочего цилиндра, после чего фиксируем ее на щитке и надеваем тормозной барабан, закручиваем ступицу и датчик.
Не запуская двигатель Ford Fusion, медленно и легко несколько раз нажимаем на педаль тормоза, при этом должны быть слышны щелчки в тормозных барабанах. Данные щелчки свидетельствуют о том, что распорная планка подводит тормозные колодки к внутренней части барабана до необходимого зазора. Также при такой автоматической регулировке ручник принимает нужное положение и необходимый для нормальной его работы диапазон по щелчкам.
В случае отсутствии щелчков во время нажатия на педаль тормоза, ручник окажется не рабочим, а общие тормоза неэффективными.

Тормозные колодки Фьюжн. Замена

На Фьюжине настала пора менять тормозные диски. Уже был ощутимый буртик, диски стали гораздо тоньше. Их минимальная толщина должна быть не менее 20 мм. Ниже опишу эту несложную процедуру. Сначала не были куплены тормозные колодки, так как внешняя была еще неплохой, но при разборке оказалось, что внутренние колодки уже стерлись, поэтому сначала менялись тормозные диски, а позже колодки, хотя процедура замены дисков дает полную возможность сразу сменить колодки. Ослабляем колесные гайки, поднимаем автомобиль и снимаем колесо

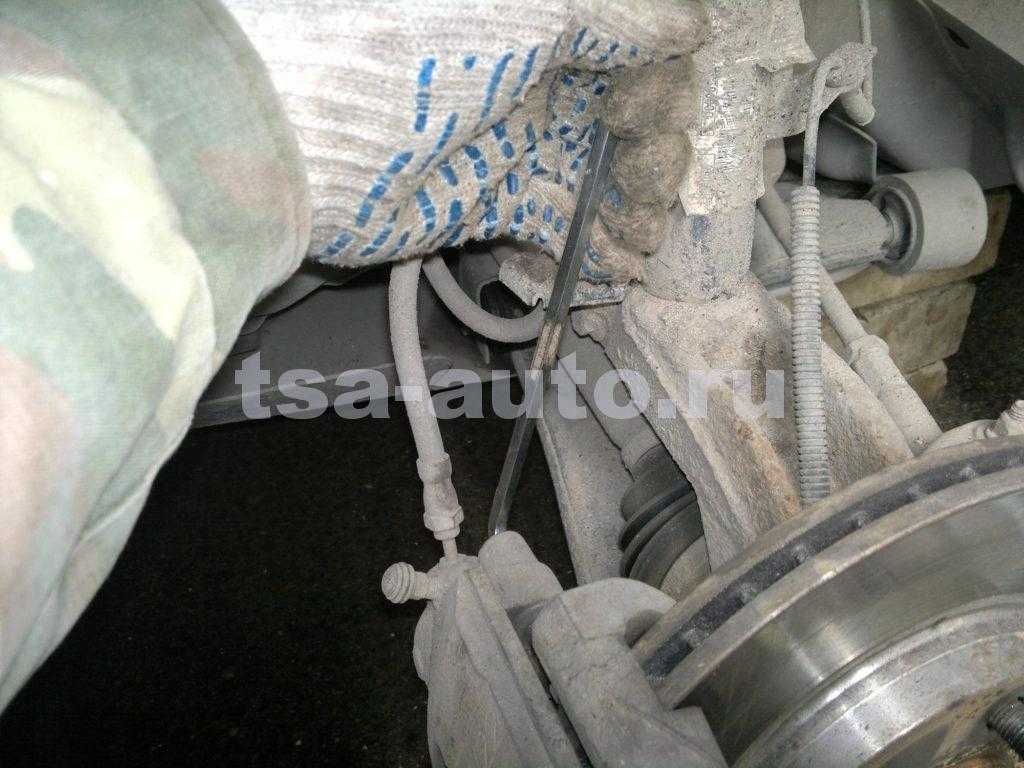

Снимаем фиксирующую скобу, поддев плоской отверткой

Вынимаем заглушки направляющих суппорта, сверху и снизу

Далее выкручиваем направляющие шестигранником на 7, при его отсутствии можно применить ключ торх подходящего размера. Тоже верхнюю и нижнюю.

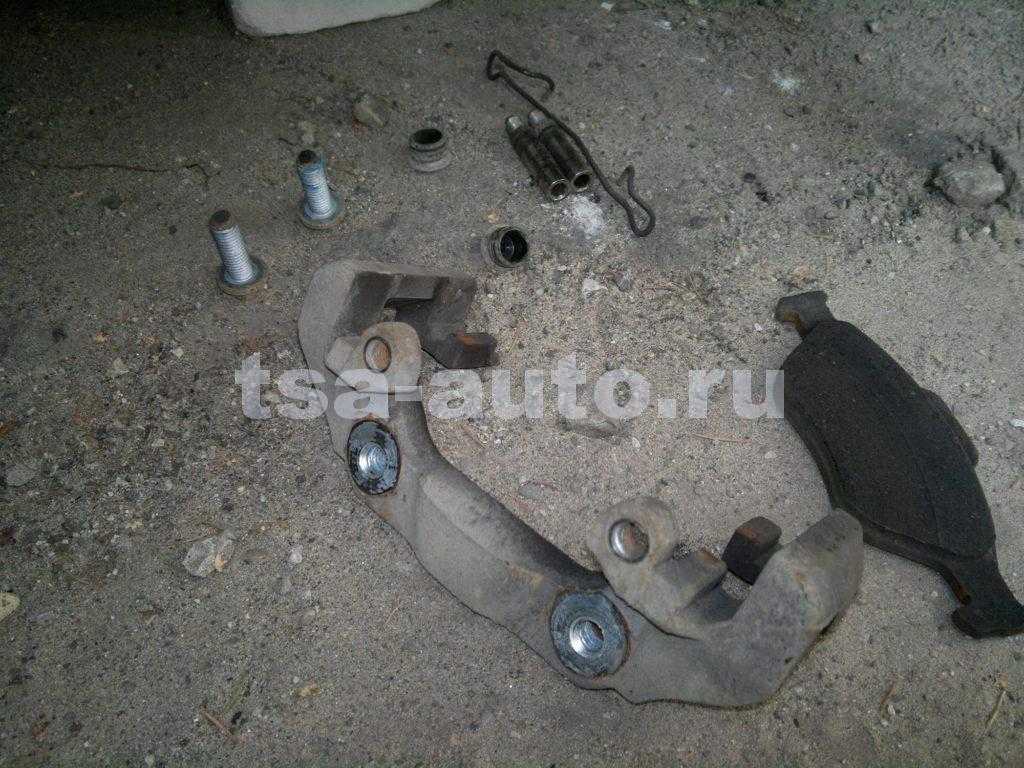

вид с обратной стороны (видны болты скобы суппорта)

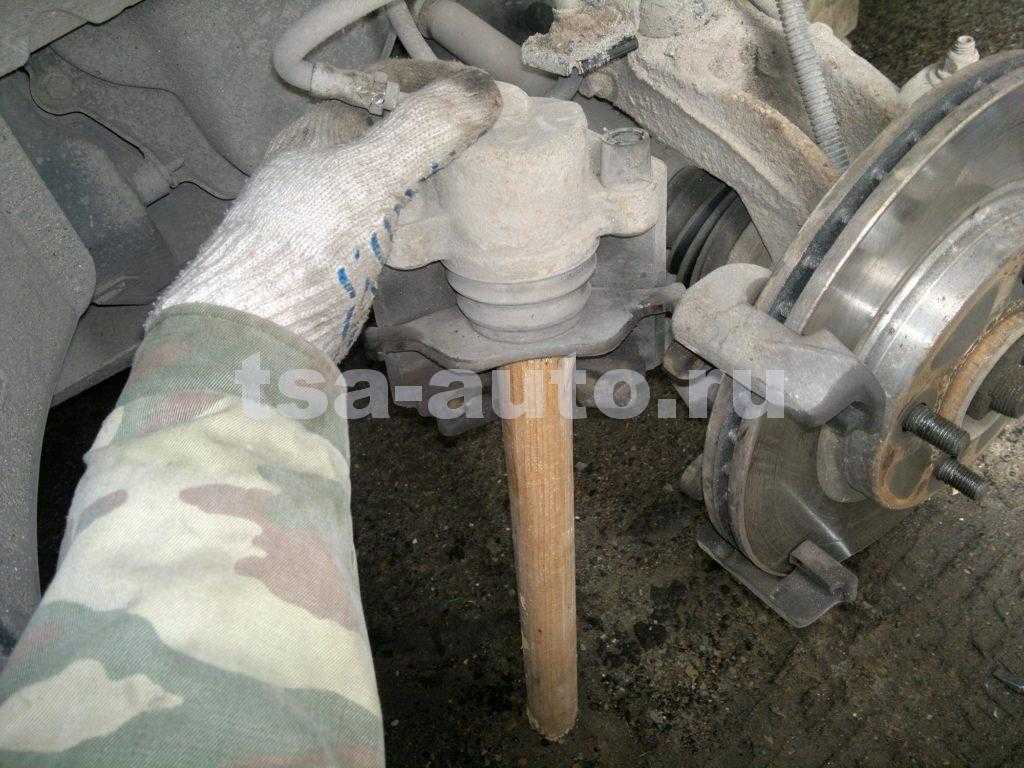

Выталкиваем направляющие отверткой и снимаем суппорт вместе с внутренней колодкой

На данном этапе можно заменить тормозные колодки и начать сборку. Для замены тормозного диска необходимо открутить скобу суппорта, это два болта на 13 с обратной стороны, их видно на фото двумя выше. Выкручиваем их и вот что получаем

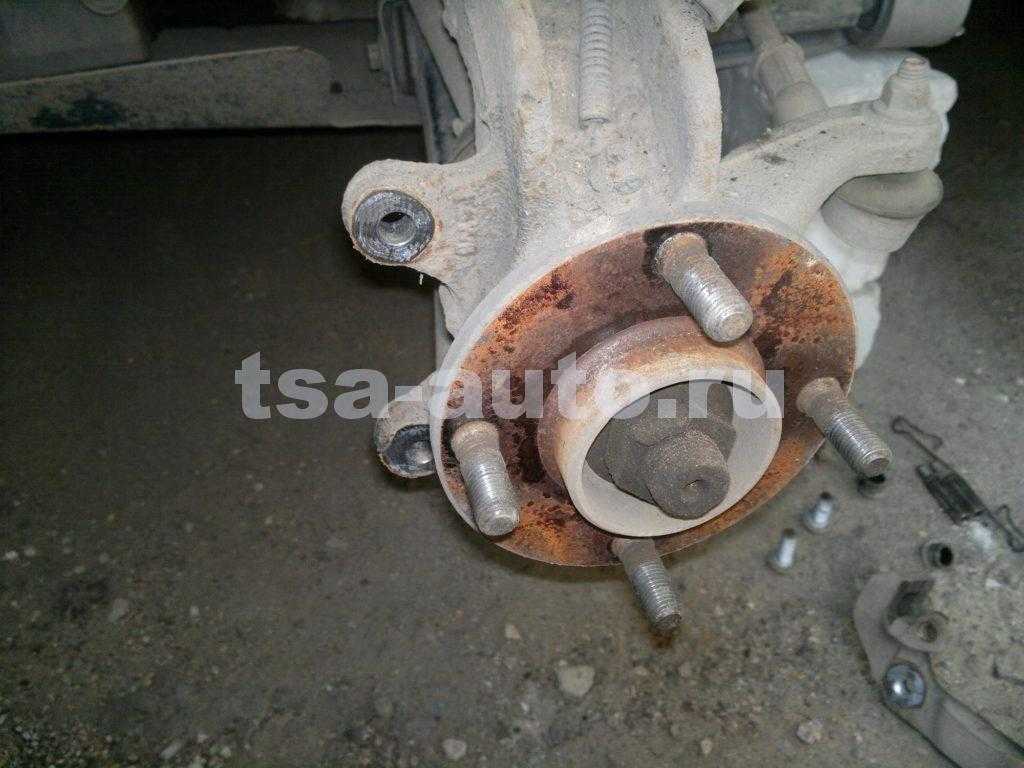

теперь диск легко снимается

Можно почистить и смазать посадочное место графитовой смазкой и ставить новый диск. Сравнение со старым

маркировка

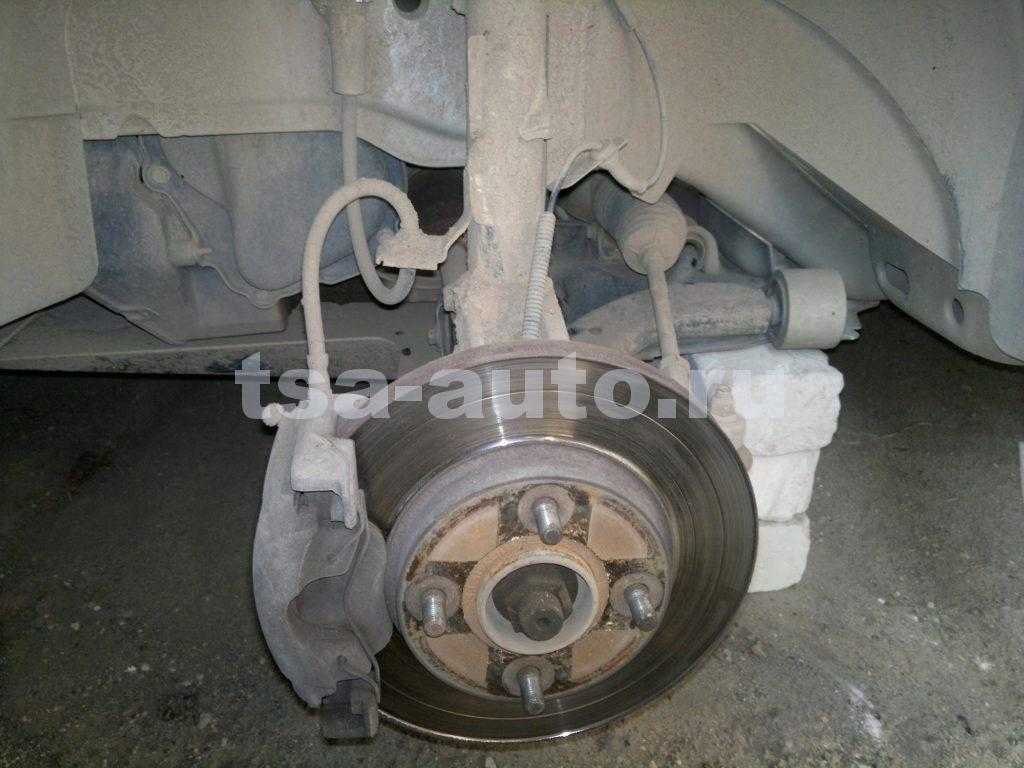

Ставим диск на место, прикручиваем скобу. При помощи подходящего инструмента утапливаем поршень суппорта. При этом поглядываем в бачок тормозной жидкости и при необходимости откачиваем излишки. Это можно сделать обычным одноразовым шприцем.

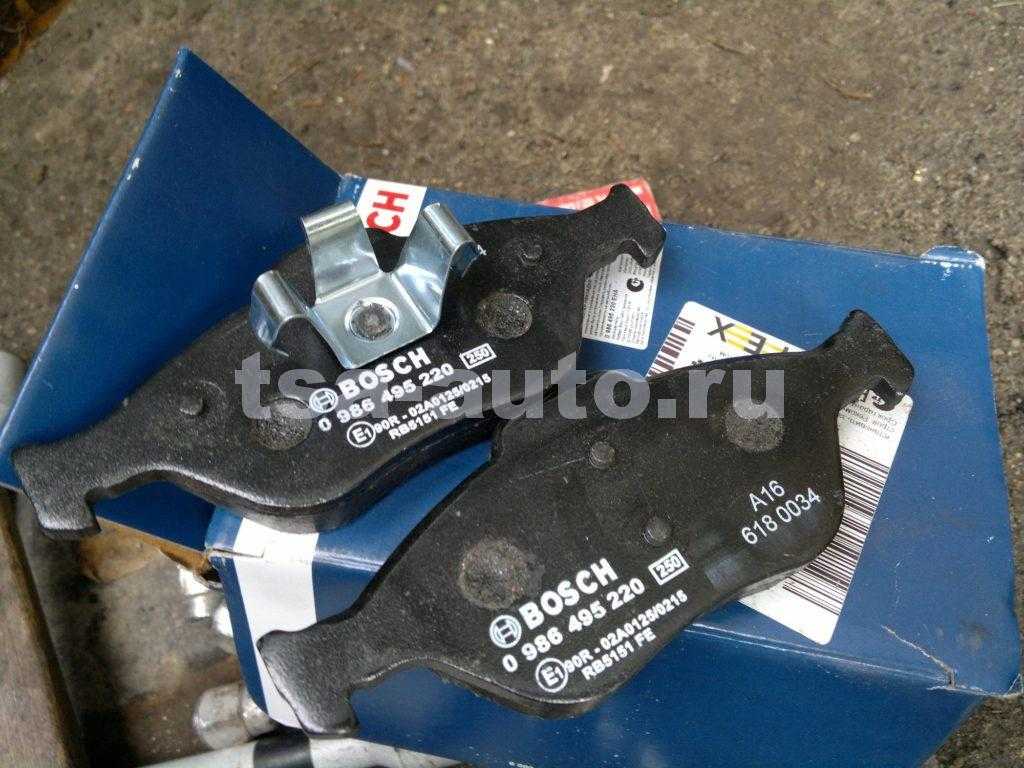

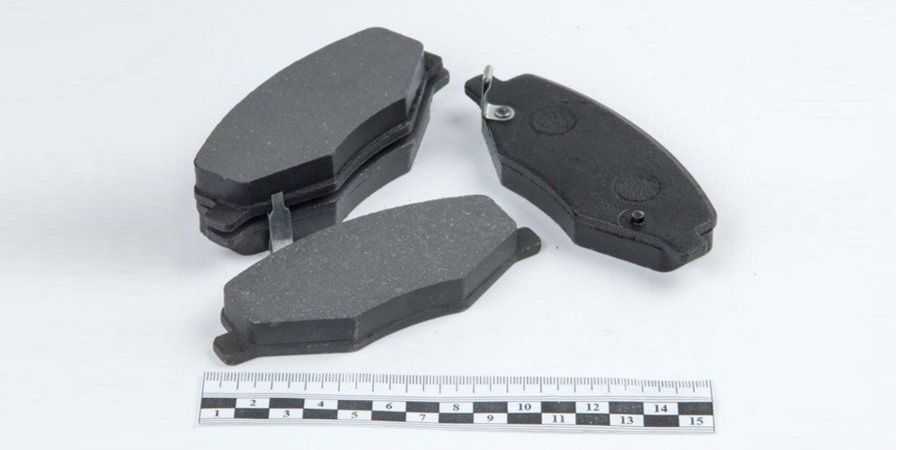

Теперь берем новые тормозные колодки Фьюжн

Сравнение со старыми

Не забываем почистить направляющие, а также смазать их и места контакта колодок с суппортом. На направляющие наносим синий фиксатор резьбы

Внутреннюю колодку вставляем в поршень. Внешнюю вставляем в скобу суппорта, заводим суппорт на скобу и прикручиваем направляющие

Осталось поставить пружинную скобу и заглушки на направляющие. Для установки скобы можно воспользоваться пассатижами. Возвращаем на место колесо. Вот и все готово.

Перед началом поездки несколько раз нажимаем на педаль тормоза, чтобы колодки заняли рабочее положение.

Коды запчастей:

диск тормозной — Ferodo DDF 1072 (продаются парой)

тормозные колодки Фьюжн передние — Bosch 0 986 495 220 (комплект)

фиксатор резьбовых соединений синий — например Abro TL342 или Permatex 24200

Смазка для тормозных систем и др. — Textar 81000400

Процесс замены колодок на Фьюжн: фотоотчёт

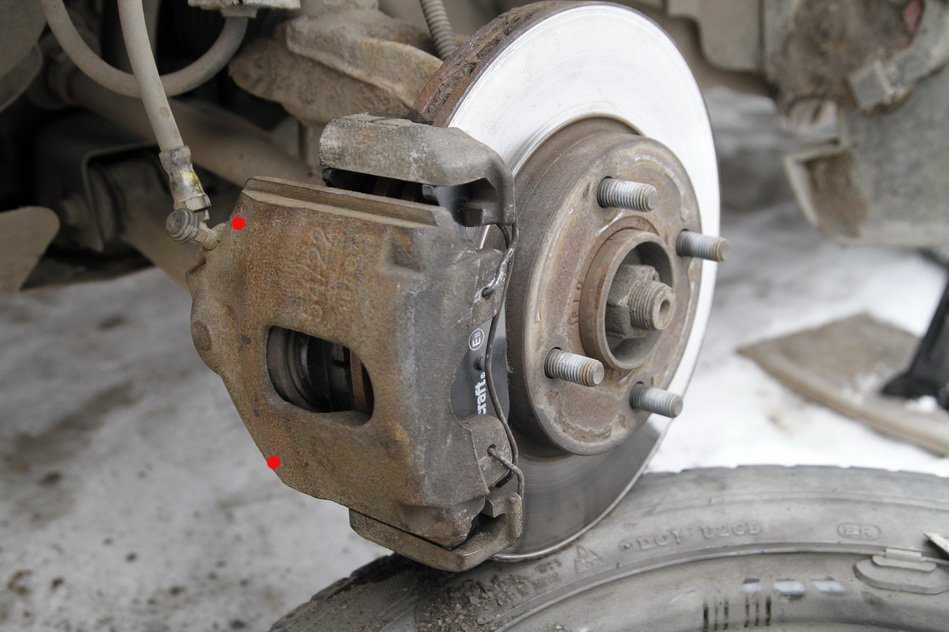

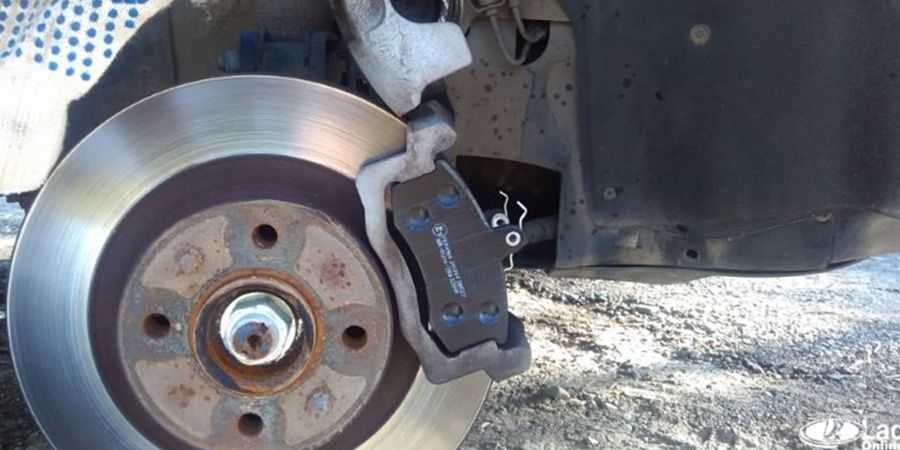

Тормозной диск с установленными тормозными колодками.

Когда менять?

Новые и изношенные тормозные колодки.

Прежде чем начать рассмотрение вопроса замены колодок на Форд Фьюжн стоит отметить, что в основном они меняются при сильном износе. Рекомендованный срок службы тормозных колодок составляет 50 000 км пробега. Если автомобиль эксплуатируется в основном в городе, то данный ресурс может сократиться.

Алгоритм замены

Теперь, вооружаемся инструментарием и можно приступать к работе:

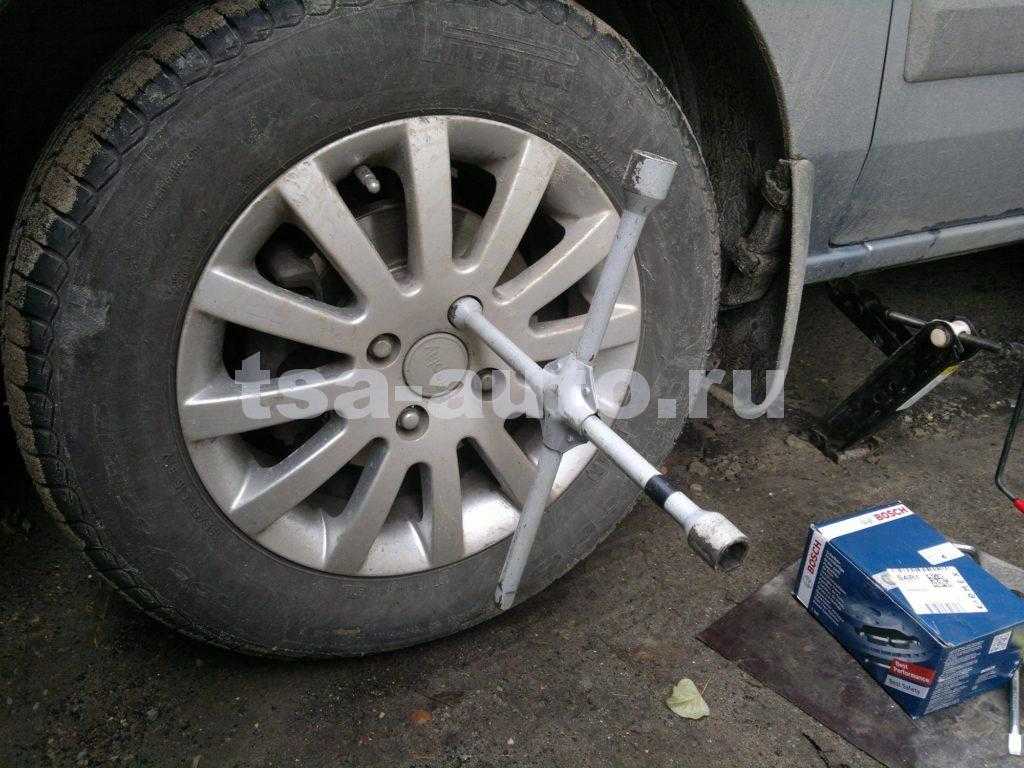

  1. Прежде всего, поддомкрачиваем одну из сторон и демонтируем колесо.

На дисках видна выработка колодок, которые трут металлом уже.

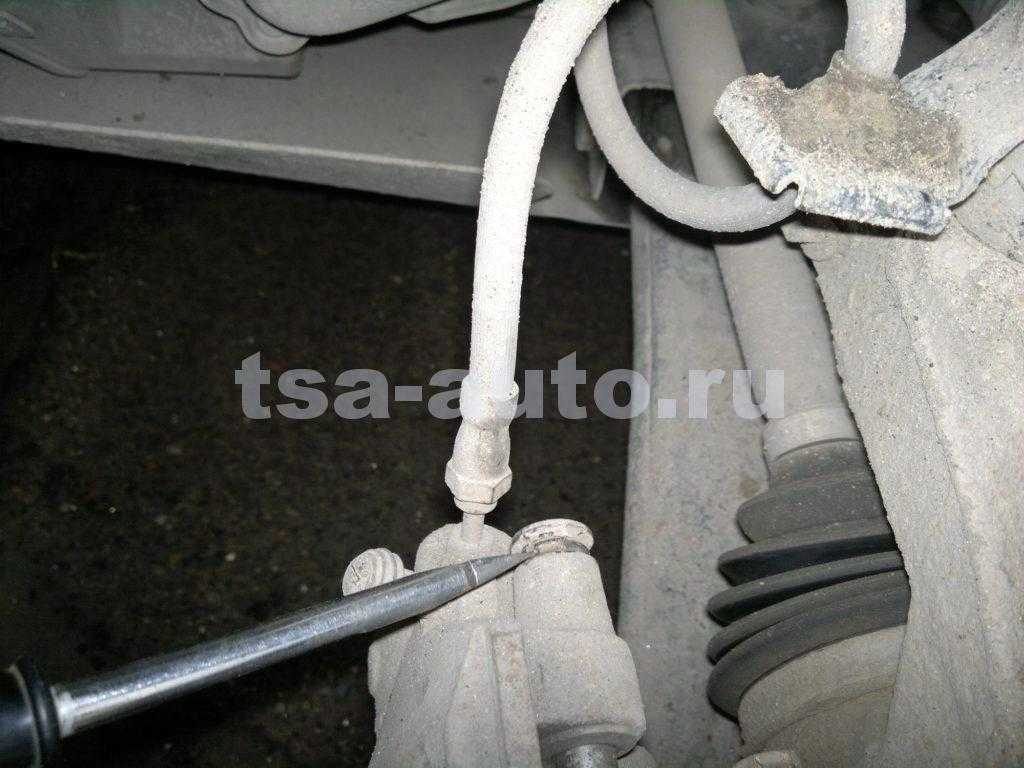

Стравливаем тормозную жидкость с системы…

… отживаем отверткой колодку и окончательно спускаем тормозную жидкость с системы.

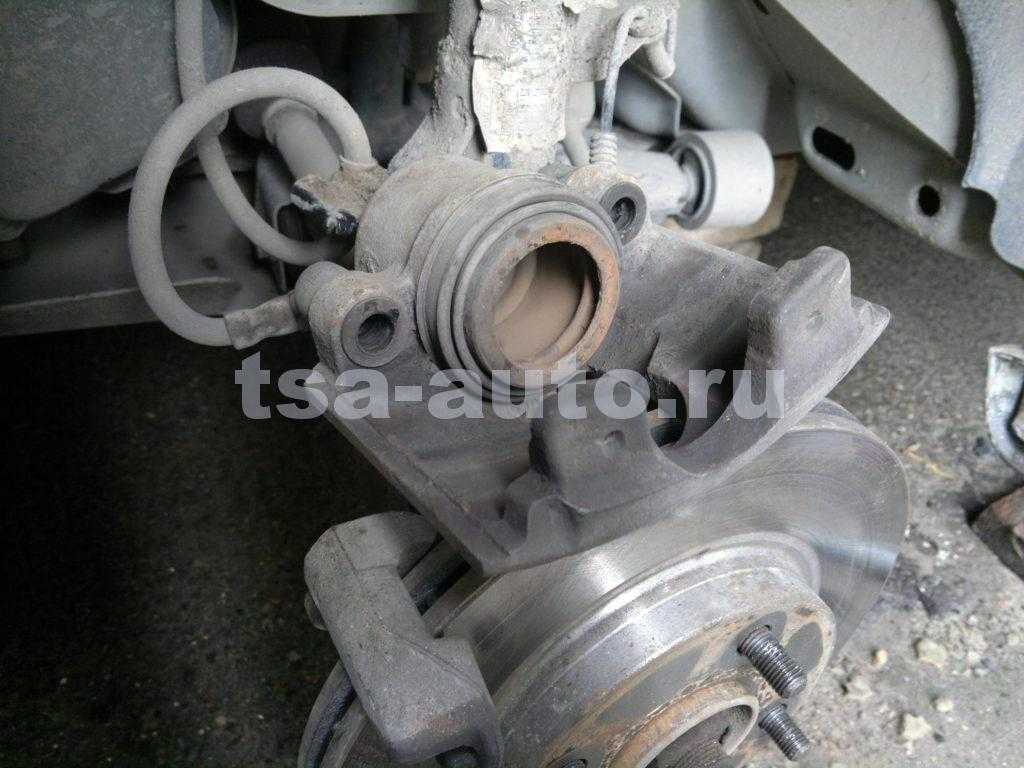

Отворачиваем суппорт в сторону.

После установки и сборки, не стоит забывать, что необходимо залить тормозную жидкость и прокачать тормозную систему.

Замена тормозных колодок Ford Fusion

Тормозная система автомобиля является одной из самых важных, поскольку от ее функционирования зависит ваша безопасность. Существуют дисковые и барабанные тормоза, однако независимо от типа в конструкции обязательно присутствуют колодки.

Они считаются расходными элементами, которые необходимо менять с определенной периодичностью. Замена задних колодок Ford Fusion относительно – простой процесс, с которым водители могут справиться у себя в гараже при наличии соответствующего инструмента.

О тонкостях этой процедуры для Ford Fusion вы узнаете из данного материала.

Торможение транспортного средства происходит за счет трения, при этом все нагрузки берут на себя специальные элементы – тормозные колодки. Их изготавливают на основе фрикционных смесей, которые подразделяются на асбестовые, безасбестовые и органические. Независимо от типа, материал в ходе эксплуатации стирается, из-за чего ухудшается эффективность тормозной системы.

Насколько это опасно – другой вопрос. Износ колодок неизбежно приводит к увеличению тормозного пути. В экстренной ситуации даже несколько метров могут сыграть решающую роль, поэтому доводить тормозные колодки до критического состояния не рекомендуется. Необходимо своевременно устанавливать новые детали согласно рекомендациям от производителя.

Регламентом Ford Fusion не предусмотрена периодичность замены колодок. Согласно рекомендациям, необходимо проверять состояние этих элементов каждое плановое ТО. Соответственно, замену можно проводить по одной из трех причин. Первая – толщина тормозных дисков.

Замена задних тормозных колодок в Ford Fusion проводится при достижении толщины фрикционного материала 1,5-2 миллиметра (не учитывая металлическую основу). Аналогичный критерий и для передних.

Если говорить о пробеге, то классический срок службы колодок составляет 40-45 тысяч километров пробега. Однако это не является аксиомой, а общая рекомендация, основанная на статистике. По факту срок замены во многом зависит от условий эксплуатации.

При агрессивном стиле вождения с частыми и резкими торможениями, конечно же, колодки могут износиться уже после 15-20 тысяч километров пробега.

Параллельно в ходе эксплуатации рекомендуется обращать внимание на симптомы изношенности, о которых мы расскажем далее

Самостоятельная замена передних накладок тормозных на автомобиле Ford Fusion

Вам необходимы: ключ для колесных гаек, отвертка, шестигранник на 7.

  1. Снимите переднее колесо с левой стороны автомобиля.
  2. Возьмите отвертку и поместите ее между поршнем рабочего тормозного цилиндра и внутренней накладкой тормозной, утопите поршень внутрь цилиндра.
  3. При помощи той же отвертки вытащите отогнутые пружинные фиксаторы на внешней колодке из отверстий, расположенных на суппорте.
  4. Произведите демонтаж стопора.
  5. Отверткой подцепите защитные крышки на втулках направляющих пальцев и снимите их.
  6. Открутите два пальца, расположенных снизу и извлеките их из направляющих тормозных колодок.
  7. Снимите суппорт с внутренней накладкой и направляющей. Проконтролируйте, чтобы тормозной шланг при этом не перекрутился и не натягивайте его.
  8. Извлеките внутреннюю тормозную накладку, предварительно вытащив пружинный стопор из поршневой полости. Посмотрите на нанесенную на колодках маркировку, желательно чтобы новые колодки были аналогичны.
  9. Снимите наружную тормозную накладку, предварительно выведите ее из пазов втулки направляющей.
  10. Осмотрите стопор пружинный на внешней колодке, при его сильной деформации или обнаружении следов коррозии его следует заменить. Контролировать состояние пластиковых защитных втулок на пальцах направляющих и то, как двигается суппорт относительно направляющих, необходимо при каждой замене накладок тормозных. При затруднении движения пальцы суппорта промазываются смазкой консистентной. При неисправности защитных втулок направляющих или невозможность крепления крышек, втулки потребуется поменять.
  11. Установите новый комплект передних тормозных накладок. Установка производится наоборот. Чтобы исключить самоотворачивание направляющих, следует перед их установкой промазать резьбу фиксатором.
  12. Нажмите пару раз на тормозную педаль, это поможет подвести к диску фрикционные накладки.
  13. Установите колесо на автомобиль.
  14. Аналогично производится замена накладок на правой стороне оси автомобиля.
  15. Убедитесь, что уровень тормозной жидкости находится в норме, при необходимости его следует восстановить.

Задние колодки

Минимальная толщина, допустимая при эксплуатации задних тормозных колодок автомобиля Ford Fusion равняется 1 мм. Достаточно проблематично измерить именно толщину изношенной накладки, поэтому обычно проверяют общую толщину тормозной колодки, это не тоньше 2 мм.

Задние тормозные колодки подлежат замене при замасливании рабочей поверхности накладок, при изношенности больше минимального значения, при непрочном соединении накладки с основанием, при наличии борозд и других повреждений фрикционного слоя.

Для очистки тормозных механизмов недопустимо использование минеральных растворителей, дизельного топлива или бензина. Задние тормозные колодки заменяются только комплектом – четыре штуки, на каждое колесо одной оси по две штуки.

Замена передних колодок

Несмотря на то, что спереди и сзади машины установлены разные тормозные агрегаты (диски и барабаны), демонтаж и установка новых колодок имеют практически идентичные инструкции. Предварительно вам потребуется подготовить домкрат или подъемник, набор шестигранников и ключей, а также плоскую отвертку. Замена передних колодок в Форд Фьюжн включает следующие шаги:

  1. Поставьте переднюю часть автомобиля на домкрат и демонтируйте передние колеса.
  2. Открутите крышечку бачка с тормозной жидкостью. Это необходимо для предотвращения выдавливания жидкости при вдавливании тормозного цилиндра.
  3. Убираем пару резиновых заглушек со штоков суппорта. Они располагаются на задней части узла.
  4. При помощи шестигранника на 7 необходимо демонтировать два винта.
  5. Используя отвертку, уберите металлическую скобу, которая фиксирует колодки.
  6. Снимите суппорт и «выковыряйте» старые тормозные колодки.
  7. При необходимости очистите посадочные места и направляющие от грязи.
  8. Поставьте тормозные колодки на свои посадочные места и зафиксируйте их.
  9. Поставьте суппорт на место и прикрутите крепежные элементы.
  10. Установите заглушки и колеса.

В общем случае работа займет у вас от 40 до 60 минут. Если демонтировать суппорт с диска не получается из-за высокого давления внутренней колодки, то можете открутить штуцер тормозной системы. Будьте готовы, что в этом случае польется тормозная жидкость. Если замена проводилась с откручиванием штуцера, то в конце потребуется прокачка тормозной системы. Для этого понадобится дополнительно приобрести тормозную жидкость DOT-4 в объеме 1 литр.

Почему выбирают нас?

Запасные части в наличии

Имеется собственный склад запасных частей, что обеспечивает сокращение сроков ремонта. Мы можем предложить как оригинальные запчасти, так и их высококачественные аналоги.

Опытные механики

Благодаря многолетнему опыту, высокой квалификации персонала нашего техцентра может предложить качественное обслуживание практически любого автомобиля Вашей марки.

Автомобили марки Ford пользуются популярностью благодаря своему американскому характеру. Независимо от категории и ценового сегмента, автомобили этого производителя характеризуются неприхотливостью, надежностью и мощью.

Приехав в наш автосервис, владелец Форда доверит свою машину в руки опытных механиков, которые справятся с самыми сложными неполадками. А двухлетняя гарантия станет доказательством безупречности проведенных работ.

Тормозные колодки это деталь которая требует периодической замены. В среднем на современных автомобилях данная процедура должна производится каждые 30-40 тыс километров пробега. При этом на данный показатель влияет множество факторов в том числе: состояние дорожного полотна в стране, манера вождения владельца, качество самих колодок (материалов), состояние остальных элементов тормозной системы.

На плохое состояние тормозных колодок указывают такие признаки как: увеличение тормозного пути, плохой отклик тормозов на нажатие педали, машину ведет. Во всех подобных ситуациях водителю следует направится к специалисту который сможет в случае необходимости заменить задние тормозные колодки.

Записаться на замену задних тормозных колодок в специализированный автотехцентр можно по телефону или отправить онлайн-заявку.

Замена передних тормозных колодок Ford Fusion видео инструкция

Аналоги

Кроме оригинала, имеется также ряд аналогов, которые можно устанавливать на Fusion. Данные изделия, сертифицированные и лицензированные, а также отвечают всем стандартам качества.

Наименование производителя Каталожный номер Стоимость в рублях
Abe C13053ABE 1500
ABS 37195 1700
Bosch 0 986 424 558 2000
Cifam 822-316-0 1700
DAfmi D714E 1000
Delphi LP1469 1700
Denckermann B110198 1500
Febi 16401 1700
Fenox BP43029 1500
Ferodo FDB1394 2500
Fremax FBP-1160 2200
Fte BL1777A1 4500
Goodwill 1018 F 2500
Hella 8DB 355 008-901 3000
Jakoparts J3603063 3000
Jp Group 1563600310 1500
LPR 05P949 1500
LYNXauto BD-5108 2500
Mapco 6672 1500
Metelli 22-0316-0 2700
Meyle 025 236 0418/PD 2500
Nipparts J3603065 3000
Otto Zimmermann 23202.185.1 2500
Pagid T1193 4000
Profit 5000-1394 1500
Road house 2766.00 2200
SCT SP 363 1500
Starline BD S306 1500
Textar 2360406 2500
TRW GDB1419 2500
Valeo 598564 4000

Важно!

После осуществления замены тормозных колодок не стоит мчаться на оживленные магистрали. Скорее всего, при первых интенсивных торможениях эффективность новых колодок будет достаточно низкой. Это происходит потому, что новые колодки были установлены на старые изношенные диски, следовательно, колодки соприкасаются с дисками лишь краями, обеспечивая минимальное торможение.

Необходимо притереть немного новые колодки. Для этого выберите улицу с минимальным количеством автомобилей и езжайте по ней, несколько раз плавно притормаживая, пока вся поверхность дисков не станет граничить с колодками.

Замена задних тормозных колодок

Для самостоятельной замены задних колодок на автомобиле Ford Fusion вам необходим: колесный гаечный ключ, плоская отвертка, пассатижи с тонкими губами, пассатижи раздвижные с фиксацией.

  1. Воткните первую передачу и под передние колеса положите противооткатные упоры.
  2. Рычаг тормоза стояночного опустите вниз до предела, растормозите автомобиль.
  3. Установите заднюю часть автомобиля на надежные упоры и снимите правое колесо.
  4. Посмотрите на уровень жидкости тормозной в бачке цилиндра главного, при уровне, приближающемся к максимуму, следует откачать из бачка немного жидкости, чтобы избежать ее переливания при замене колодок.
  5. Снимите барабан тормозной.
  6. Возьмите отвертку и подцепите ей крепление для пружинного ограничителя регулятора зазора на тормозных колодках. Снимите его.
  7. По аналогии демонтируется крепление для пружинного упора спереди.
  8. Далее, снимите сам упор пружинный с распорной планки.
  9. Прикрутите до упора зубчатую гайку, регулирующую зазор, повернув ее по ходу движения стрелки часов.
  10. Отодвиньте назад колодку переднюю и снимите планку распорную с регулятором для зазоров.
  11. Воспользуйтесь отверткой и подденьте верхнюю стяжную пружину. При помощи пассатижей отсоедините ее от передней и от задней колодки. Снимите пружину.
  12. По аналогии демонтируется нижняя стяжная пружина.
  13. Потяните на себя, прокрутив вниз прижимную скобку передней колодки, извлеките ее.
  14. Вытащите стойку, прижимающую скобку, из отверстия расположенного на тормозном щите. Снимите тормозную колодку переднюю.
  15. Прижимная скоба для задней колодки так же должна быть демонтирована.
  16. Отодвиньте назад наконечник, служащий удлинителем для заднего троса, в специальный паз на разжимном рычаге таким образом, чтобы было совпадение с прорезью на рычаге.
  17. Отцепите наконечник троса от рычага разжимного и снимите заднюю колодку. После снятия тормозных колодок поршни рабочего цилиндра необходимо зафиксировать любым способом, для этого можно использовать резиновый жгут или проволоку. Данное действие необходимо для исключения возможности выталкивания из цилиндров поршней.
  18. Осмотрите все составляющие тормозного механизма и почистите их от грязи. При обнаружении деформации или коррозии, испорченные детали требуется заменить. Пружины, которые имеют сильные растяжения, потерю упругости или иные искривления так же требуют замены.
  19. В местах, где передняя и задняя колодка трется о защиту необходимо нанести специальную тормозную тугоплавкую смазку.
  20. Освободите от фиксаторов поршни на рабочем тормозном цилиндре. Используйте раздвижные пассатижи, сдавите поршни и установите новые колодки наоборот. Не забывайте тот факт, когда поршни утапливаются в цилиндр, то в бачке возрастет уровень тормозной жидкости. При необходимости ее стоит откачать.
  21. Установите барабан тормозной на место.
  22. Произведите корректировку зазоров. Это делается нажатием на тормозную педаль около 10 раз. При очередном нажатии вы будете слышать характерный щелчок регулятора. Их прекращение будет означать, что зазор установлен.
  23. Установите колесо. Проследите за отсутствием помех при его вращении.
  24. По аналогии замените колодки с другой стороны.

Замена задних колодок

Поменять колодки на задних барабанных тормозах вы также сможете самостоятельно у себя в гараже, следуя простым шагам:

Установите противооткатные упоры к передним колесам и поставьте на домкрат заднюю часть.
Снимите задние колеса.
Открутите ключом на 8 датчик системы АБС и отведите его в сторону, чтобы он не мешал в дальнейшем.
Головкой на 17 открутите 4 крепежа крепления барабана

Если они не поддаются, используйте спецсредства для удаления «прикипания».
Демонтируйте барабан в сборе со ступицы, осторожно расшатывая конструкцию вверх и вниз.
Отверткой снимите фиксаторы с тормозных колодок.
Возьмите две колодки руками, выведите вначале из оцепления нижнюю, а затем верхнюю. Осторожно демонтируйте распорную планку, пружины и трос ручника.
Очистите от скопившейся грязи посадочные места и распорную планку.
Установите новые колодки в той последовательности, в которой вы сняли старые

Закрепите их шайбами. Желательно обезжирить их поверхность.
Соберите остальные компоненты барабанных тормозов в обратной последовательности.

Замена задних колодок немного сложнее, поэтому для двух колес вам потребуется до 2 часов времени.

Замена тормозных колодок

Итак, проехали мы тыщ этак 60 (кто-то больше, кто-то меньше) и наконец-таки тормозить нам стало нечем. Пора менять колодки. К этому пробегу лучше снять колесо и посмотреть в окно суппорта, проконтролировать, сколько их, колодок осталось, и не пора ли. А если уже пора, то, если не имеем еще то приобретаем:

  • колодки
  • домкрат
  • ключ «балонный» на 19 для снятия колес
  • ключ шестигранный на 7, лучше как на фотке 4а если шестигранник, как на фотке, то головку на 10 и вороток к ней
  • Щетку пр металлу
  • Небольшую отвертку «-«
  • Пассатижи
  • Большую отвертку «-» или маленькую шиномонтажную лопатку или. что-то подобное
  • Перчатки (я в них вообще работать не могу, а кто-то без них не может)
  • Аэрозоль для очистки тормозных систем
  • Смазку для направляющих суппорта.

PS: как выяснилось ранее, п.10 и 11 найти довольно сложно даже на СТО.

Если до замены колодок менялась или подливалась ТЖ, то

Шприц, грушу для клизьмы или что нибудь подобное

Ну вот. Мы готовы к замене колодок. Буду описывать процесс «вживую», на примере автомобиля Айгуль, попавшего в мои грязные руки Загоняем авто в гараж. Ручник, первая передача, под задние колеса упоры (кирпич, молоток, да все, что не позволит авто «убежать»). Снимаем колпаки. Отпускаем ( не откручиваем полностью. ) баллонным ключем гайки. Домкратим. Теперь полностью откручиваем гайки и cнимаем колесо. Если есть подпоры, ставим под автомобиль, если нет, то на всякий случай снятое колесо укладываем под порог. Если есть сомнения, самое время проверить толщину тормозных дисков. Для этого самый лучший инструмент — штангенциркуль и две монеты. Зачем монеты? У диска есть рабочая зона, где колодки вытирают диск и бурты в тех местах, где колодки диска не касаются. Так вот, монетки укладываем на рабочую часть диска и измеряем общую толщину, потом измеряем толщину монет и вычитаем из общей цифры. Имеем толщину изношенной части диска. Если без монет, то не всегда удается обжать штангелем диск — бурты мешают. Немного «погуляем» по суппорту щеткой по металлу. Берем маленькую отвертку и снимаем антидребезговую пружину. Если до замены колодок менялась или подливалась ТЖ, то берем «Шприц, грушу для клизьмы или что нибудь подобное» и откачиваем из бачка немгого ТЖ. Берем отвертку поболе, вставляем ее между колодкой и суппортом и отжимаем внутреннюю колодку от диска, затем в появившуюся щель вставляем лопатку и вжимаем колодкой поршень в суппорт до упора. Усилие небольшое, поршень ходит легко. Если всетаки есть проблема, то «разрабатываем» поршень, отжимая немного колодку и нажимая на педаль тормоза, шевелим поршень «туда-сюда». В этом случае упирать отвертку/лопатку в диск не желательно, лучше подыскать место для упора на скобе суппорта, чтоб не деформировать тормозной диск. Находим сзади два пыльника направляющих, вытаскиваем из них пластмассовые заглушки. Берем ключ на 7 и выворачиваем направляющие. Заметьте, они затянуты довольно легко! Затянуть при установке надо тоже, «без дураков Сняв суппорт либо подвешиваем на проволочный крюк, либо укладываем его, как на фото. Но не оставляем его висеть на шланге. Зачищаем суппорт. Теперь, необязательная, но желательная процедура. Вынимаем направляющие и очистителем смываем с них грязь и остатки прикипевшей смазки. Смазываем (чуть-чуть. ) смазкой для суппортов и вставляем назад. Если нет спец.смазки, тогда ничем вообще не мажем.

Дошла очередь и до колодок. Вставляем колодку с крючками в поршень. Вторую в скобу Закрываем суппорт Закручиваем направляющие, вставляем колпачки, ставим пружины (мне понадобились пассатижи), если есть очиститель, поливаем собранное и тормозной диск, одеваем колесо, приживляем гайки, опускаем машину, затягиваем гайки. Переходим к доугому колесу.

После того, как машина стала на 4 колеса, надо сделать самое главное. НАЖАТЬ НА ТОРМОЗ. Мы же вдавливали поршня. Теперь, что бы колодки подошли к диску надо не менее 4-5-ти раз нажать на педаль. И лучше это сделать на стоящей машине, чем на выезжающей из гаража. На все ушло 34 минуты с перекуром, от момента, когда я взял домкрат и до момента, когда я его положил на место. Пост писал дольше. Ну вот и все. Удачи и запаса тормозного пути!

Важность и периодичность замены

Торможение транспортного средства происходит за счет трения, при этом все нагрузки берут на себя специальные элементы – тормозные колодки. Их изготавливают на основе фрикционных смесей, которые подразделяются на асбестовые, безасбестовые и органические. Независимо от типа, материал в ходе эксплуатации стирается, из-за чего ухудшается эффективность тормозной системы.

Насколько это опасно – другой вопрос. Износ колодок неизбежно приводит к увеличению тормозного пути. В экстренной ситуации даже несколько метров могут сыграть решающую роль, поэтому доводить тормозные колодки до критического состояния не рекомендуется. Необходимо своевременно устанавливать новые детали согласно рекомендациям от производителя.

Регламентом Ford Fusion не предусмотрена периодичность замены колодок. Согласно рекомендациям, необходимо проверять состояние этих элементов каждое плановое ТО. Соответственно, замену можно проводить по одной из трех причин. Первая – толщина тормозных дисков. Замена задних тормозных колодок в Форд Фьюжн проводится при достижении толщины фрикционного материала 1,5-2 миллиметра (не учитывая металлическую основу). Аналогичный критерий и для передних. Проблема заключается в том, что для точного измерения толщины вам придется демонтировать колодку, что не совсем удобно.

Если говорить о пробеге, то классический срок службы колодок составляет 40-45 тысяч километров пробега. Однако это не является аксиомой, а общая рекомендация, основанная на статистике. По факту срок замены во многом зависит от условий эксплуатации. При агрессивном стиле вождения с частыми и резкими торможениями, конечно же, колодки могут износиться уже после 15-20 тысяч километров пробега

Параллельно в ходе эксплуатации рекомендуется обращать внимание на симптомы изношенности, о которых мы расскажем далее

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
