Замена задних тормозных колодок

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

• ключ для колесных болтов,
• пассатижи простые & раздвижные,
• плоскую отвёртку.

Задние колодки пора менять при:

• истончении накладок,
• замасленности накладок,
• плохом их соединении с основой,
• сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

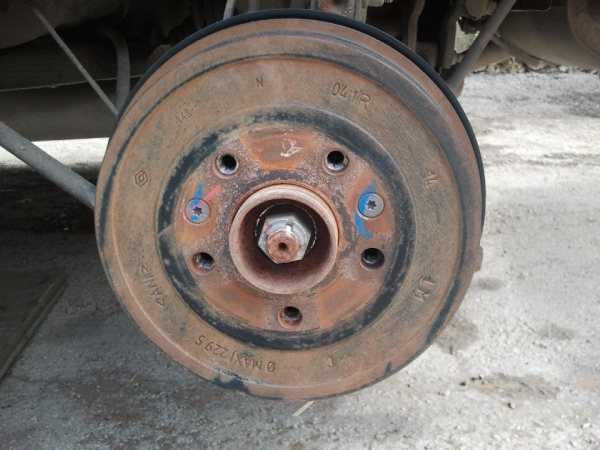

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

1. Включается 1-я передача, ставятся колёсные упоры спереди.
2. Ручник до упора отжимается вниз.
3. Заднее колесо снимается, Рено Дастер подпирается.
4. Тормозную жидкость желательно немного откачать из бачка.

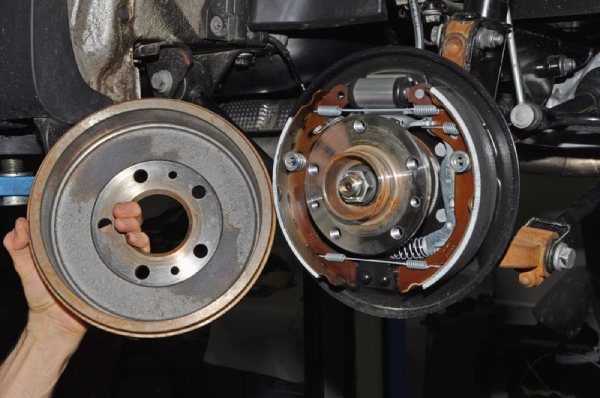

5. Снимается барабан.
6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
7. Трос отсоединяется от рычага.
8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
9. Чашка с пружинкой, опорная стойка снимаются.

   Ссылка на фото

10. Так же снимается вторая опорная стойка следующей накладки.
11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.

    Источник изображения

14. От накладок отцепляются кончики стяжной пружины, она снимается.
15. Из пазика колодки спереди извлекается вилка распорки.
16. От передней накладки отцепляется конец серьги зазорного регулятора.
17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
20. С задней колодки снимается оттяжная пружинка распорочной планки.
21. Тормозной механизм осматривается, очищается от грязи.
22. Деформированные заржавевшие детали меняются на новые.
23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
26. Барабан ставится на место.
27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
28. Колесо ставится на место, проверяется, насколько легко оно вращается.
29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Шаг 2. Снимаем старые колодки.

Суппорт надевается на тормозной диск как зажим, и его задача — сжимать колодками тормозной диск с помощью гидравлического давления. Таким образом и происходит торможение.

Суппорты обычно бывают цельной или двухкомпонентной конструкции, крепятся двумя или четырьмя болтами с внутренней стороны колеса к скобам суппорта.

Побрызгайте на болты суппорта WD-40, чтобы облегчить их откручивание. дайте смазке поработать минут 5-10, затем можно открутить направляющие суппорта.

Если имеются фиксирующие скобы, то нужно извлечь их с помощью маленькой отвёртки. На многих автомобилях есть датчики износа колодок, поэтому аккуратно отсоединяем разъёмы.

Проверьте давление суппорта. Берём большую отвёртку и отжимаем немного колодки, задавливая цилиндр. Таким образом старые колодки будет легко извлекать.

Суппорт автомобиля в состоянии покоя должен немного двигаться вперед-назад. Если нет, суппорт находится под давлением, и при снятии болтов он может отлететь. Проверьте, есть ли какие-либо прокладки или рабочие шайбы, установленные между крепежными болтами суппорта и монтажной поверхностью. Если есть, то снимите и осмотрите их, при необходимости замените на новые.

направляющие болты тормозного суппорта

Во многих японских автомобилях используется скользящий суппорт из двух частей, для которого требуется снять только две направляющих головками 12-14 мм. Вам не нужно будет снимать весь суппорт.

Замена передних тормозных колодок своими руками

Теперь суппорт снимаем или отводим в сторону, если откручивали направляющие только с одной стороны.

Осторожно подвесьте суппорт на проволоку или верёвку к колесу или пружине стойки амортизатора.

Замена передних тормозных колодок своими руками

Внимание! Суппорт все еще будет подсоединен к тормозной магистрали, поэтому закрепите его так чтобы он не пережимал и не оттягивал тормозной шланг. Вытаскиваем тормозные колодки из скоб

Посадочные места колодок зачищаем металлической щеткой или отвёрткой

Вытаскиваем тормозные колодки из скоб. Посадочные места колодок зачищаем металлической щеткой или отвёрткой.

Замена передних тормозных колодок своими руками

Обязательно проверяем направляющие болты — пыльники должны быть целыми, а сами направляющие легко и плавно ходить в пазах.

Внимание! При каждой замене тормозных накладок, направляющие суппорта необходимо очистить и смазать. Эта процедура не отнимет много времени, но продлит службу и повысит надёжность работы тормозов. . Для смазывания направляющих используйте специальную высокотемпературную смазку

Литол, по старинке, применять не нужно. У некоторых производителей колодок можно встретить такую смазку в комплекте с новыми колодками

Для смазывания направляющих используйте специальную высокотемпературную смазку. Литол, по старинке, применять не нужно. У некоторых производителей колодок можно встретить такую смазку в комплекте с новыми колодками.

Замена тормозных колодок тормозного механизма заднего колеса

Проверяйте состояние тормозных колодок при каждом техническом обслуживании.

Тормозные колодки требуют замены при износе накладок (минимально допустимая толщина фрикционных накладок – 2,0 мм), непрочном соединении накладок с основанием, замасливании рабочих поверхностей, при наличии глубоких борозд или сколов.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки задних тормозных механизмов только комплектом – 4 шт. (по две на каждую сторону).

Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к метке «MAX», необходимо откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 13», «на 18», пассатижи с тонкими губками, ключ для гаек колес.

1. Снимите заднее колесо со стороны заменяемых колодок.

2. Отсоедините оттяжную пружину от рычага привода стояночного тормоза…

3. …и от кронштейна, затем снимите пружину.

4. Отсоедините наконечник заднего троса привода стояночного тормоза от рычага механизма привода, выведя наконечник из прорези рычага.

5. Сожмите пассатижами два фиксатора упора оболочки троса привода стояночного тормоза…

6. …и извлеките трос из отверстия кронштейна механизма привода стояночного тормоза.

7. Ослабьте затяжку стойки крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом…

8. …и выверните стойку.

9. Поднимите суппорт вверх…

10. …и снимите внутреннюю…

11. …и наружную тормозные колодки.

ПРИМЕЧАНИЕ

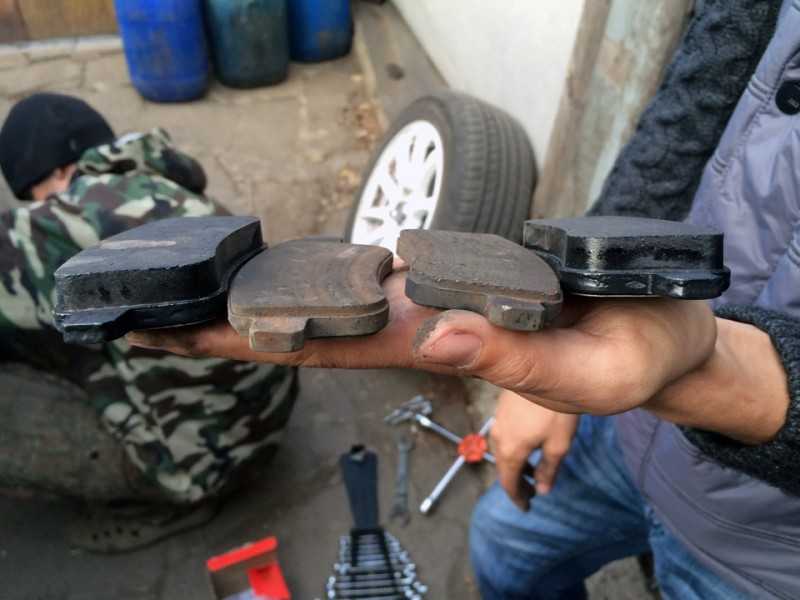

Так выглядят тормозные колодки заднего тормозного механизма. Они одинаковы по форме, но несколько различаются по конструкции (на внутренней колодке установлен звуковой индикатор предельного износа, показанный на фото стрелкой) и имеют разные каталожные номера.

12. Снимите обе прижимные пружины колодок и осмотрите их.

ПРИМЕЧАНИЕ

Деформированные или сильно корродированные пружины замените.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок.

Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта.

Для этого извлеките направляющий палец…

..смажьте его консистентной смазкой, а затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол.

Установите направляющие пальцы в порядке, обратном снятию.

Замените защитные чехлы направляющих пальцев, если они затвердели, деформировались или порвались.

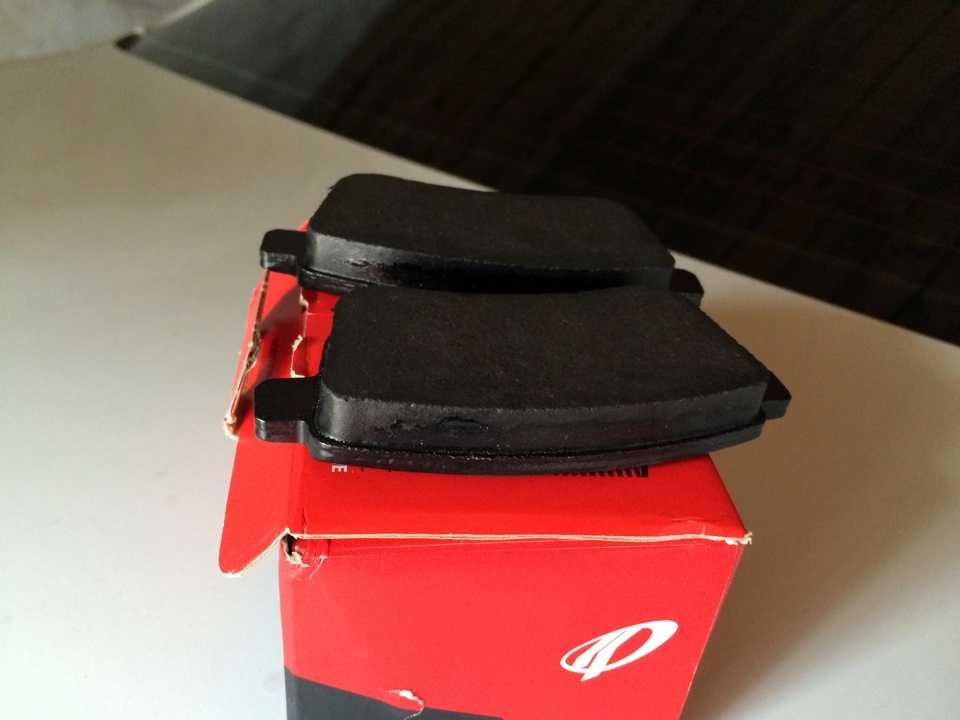

13. Установите новые тормозные колодки заднего тормозного механизма в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Поскольку новые тормозные колодки толще, поршень суппорта необходимо утопить в цилиндр.

Для этого на торце поршня выполнены два паза.

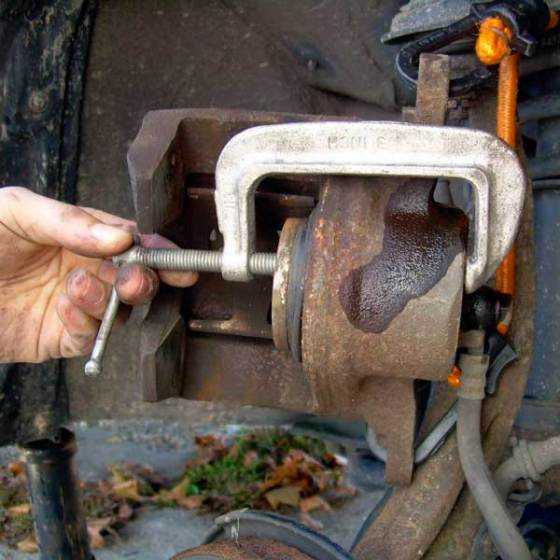

14. Установите специальное приспособление (см. ниже) в суппорт, как показано на фото, при этом два цилиндрических выступа на шайбе приспособления должны войти в пазы на торце поршня.

ПРИМЕЧАНИЕ

Так выглядят детали приспособления для утапливания поршня тормозного механизма заднего колеса.

15. Вращая червяк приспособления, утопите поршень в цилиндр суппорта.

16. Установите детали в порядке, обратном снятию.

17. Для исключения самоотворачивания направляющих пальцев суппорта смажьте их резьбу перед установкой анаэробным фиксатором резьбы.

18. Нажмите несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску.

19. Установите колесо.

20. Аналогично замените тормозные колодки тормозного механизма правого заднего колеса.

21. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя.

Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов.

Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными.

Замена задних колодок ВАЗ 2110, 2111 и 2112

Задние тормозные колодки меняются, когда толщина фрикционных накладок менее 1,5 мм., когда поверхность накладок замаслена или если накладки имеют глубокие борозды и сколы. А Вы знаете, как заменить задние тормозные колодки на ВАЗ 2110 своими руками?

Потребуется: выбрать задние колодки для ВАЗ 2110, откачать часть тормозной жидкости (если ее уровень в бачке около отметки «MAX»), снять с ручника и включить 1ю передачу, снять заднее колесо и приготовить ключ «на 12», резиновый молоток, отвертка, пассатижи и две монтировки.

Сначала следует снять тормозной барабан:

Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете.

Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом.

Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет.

Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день.

Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью.

Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!

Также советую скачать приложение на телефон, с телефона работать намного удобнее.

1. Отвернуть два штифта с помощью ключа «на 12».
2. Снять барабан со ступицы.
3. Если снять тормозной барабан не получается, то нанести на ступицу WD-40 и подождать несколько минут.
4. Пробовать снять барабан со ступицы ударами резинового молотка.

Чтобы снять задние тормозные колодки потребуется:

1. Снять верхнюю и нижнюю стяжные пружины, используя плоскую отвертку или плоскогубцы.
2. Снять направляющую пружину передней колодки, а затем – переднюю колодку.
3. Снять разжимную планку.
4. Снять направляющую пружину задней колодки, а затем – заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

Чтобы установить задние тормозные колодки следует:

1. Снять шплинт и опорную шайбу с пальца приводного рычага задней колодки
2. Снять с колодки приводной рычаг, надавив на палец, а затем выньте палец из колодки.
3. Установить новые колодки в обратном порядке, вставив верхние концы колодок в пазы поршня.
4. Переместить поршни к центру цилиндра, сведя тормозные колодки двумя монтировками.

Установить тормозной барабан в обратном порядке. Нажать 2–3 раза на педаль тормоза, чтобы подвести колодки к барабану

Также процесс замены задних колодок показан на видео:Внимание

Для очистки тормозов от грязи не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители. Замена колодок должна производится на обоих задних колесах.

Кстати, а Вы знаете, как заменить передние колодки?

Заменить задние тормозные колодки на ВАЗ..

Ключевые слова:

Порядок действий по замене задних тормозных колодок

• Поставьте автомобиль на ровную поверхность т подложите под колеса упоры, предотвращающие его самопроизвольное движение.
• Если вы поставили автомобиль на стояночный тормоз (ручник), отключите его.
• Поддомкратьте заднюю часть автомобиля.
• Снимите колесо.
• Теперь нужно снять тормозной барабан. Для этого крестообразной отверткой открутите два болта (предварительно их можно обработать ВДшкой).
  Снимите тормозной барабан

  Если болты прикипели или отвертка слизала зубцы на их шляпках, воспользуйтесь дрелью, которой следует высверлить указанные болты.

  Проблемы при снятии тормозного барабана

  Для снятия барабана простучите деревянной рукояткой молотка по торцевой части тормозного барабана.

• После снятия барабана,разберите тормозной механизм в следующей последовательности:1.При помощи плоскогубцов или отвертки снимите верхнюю пружину.2.Затем снимите пружину язычка, регулирующего зазор.3.Снимите скобу и язычок.4.На ведомой тормозной колодке плоскогубцами придавите переднюю часть фиксатора, проверните его ось и снимите сам фиксатор.5.Снимите фиксатор на другой тормозной колодке.6.Теперь можно отсоединить тросик ручника.

  Тормозной механизм

• После все проделанных действий тормозные колодки готовы к снятию.
• Устанавливать новые тормозные колодки следует в следующей последовательности:1.Присоедините к тормозной колодке тросик ручника.2.Установите колодку и закрепите ее фиксатором.
  Устанавливаем тормозные колодки

  3.Установите вторую тормозную колодку и прицепите нижнюю пружину. Затем закрепите колодку фиксатором.4.Поставьте регулятор зазора между колодками, при этом зубец должен быть снаружи, т.к. на него ляжет хвост язычка регулировки зазора.

  Устанавливаем регулятор зазора

  5.Поставьте на место указанный язычок и прицепите пружину, при этом, натягивать ее пока не стоит.

  Установите язычок, но пружину установите позже

  6.Поставьте скобу.

  Установите скобу

  7.Затем натяните верхнюю пружину и пружину язычка.

  Установите пружину
  Натяните второй конец пружины
  Тормозные колодки установлены

  8.В конце закройте барабан и закрутите отверткой два болта крепления.

  Установите тормозной барабан на место

• С одной стороны задние тормозные колодки заменены, переходите на другую сторону.

Как, вы еще не читали? Ну, это зря…

• Перчаточный ящик в Авео
• Как поменять лампочку в задней фаре Авео
• Шевроле Авео регламент ТО
• Видео по чистке датчика холостого хода Авео
• Как поменять фильтр салона в Авео
• Как заменить лампочку в передней фаре Авео
• Видео по замене топливного фильтра Шевроле Авео

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

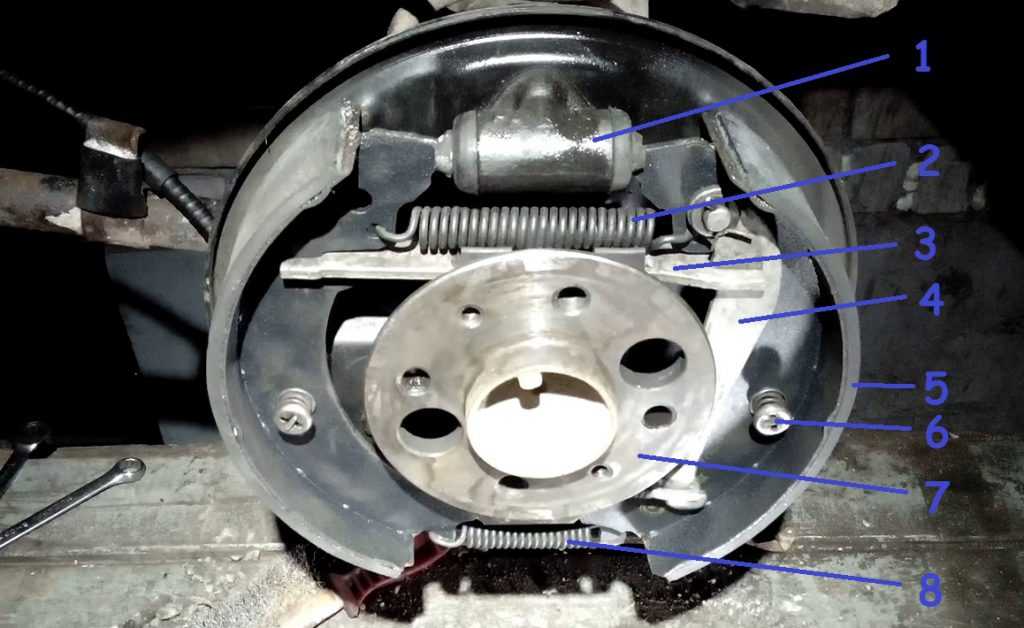

Устройство барабанного тормоза

1 – тормозной цилиндр
2 – верхняя стяжная пружина
3 – разжимная планка
4 – рычаг привода стояночного тормоза
5 – тормозная колодка
6 – фиксатор тормозной колодки
7 – ступица колеса
8 – нижняя стяжная пружина.

Для замены тормозных колодок потребуются:

• перчатки
• домкрат (для поднятия автомобиля)
• баллонный ключ (чтобы открутить гайки крепления колеса)
• отвертка
• плоскогубцы
• длинногубцы
• гаечный ключ (как правило, может понадобится на 10,12,13 или 14 )
• противооткатное устройство (ставится под заднее колесо, спереди и сзади, чтобы машина не катилась)
• подъемная опора или бревно (в помощь домкрату, т.к. машина может соскочить с него)
• новые тормозные колодки.

Также, может потребоваться и молоток.

Шаг 3. Установка новых тормозных колодок.

Все подготовительные операции выполнены — приступаем к сборке.

Первым делом необходимо вдавить тормозной цилиндр полностью. Сжать цилиндр суппорта нужно поршня тормозного суппорта. Меняя тормозные колодки своими руками, а если ещё в полевых условиях, для сжатия поршня суппорта можно использовать баллонный ключ, струбцину. Можно также сделать специнструмент своими руками используйте для этого большой болт и старую колодку

Вариантов масса, главное — примите во внимание принцип действия оригинального инструмента и используйте смекалку

как вдавить поршень тормозного суппорта без специального инструмента в полевых условиях

Внимание! Некоторые аналоги колодок могут незначительно отличаться по форме. Например, ушки колодок могут оказаться длиннее, чем посадочные места в тормозных скобах, и деталь не встаёт в пазы

В этом случае не стоит паниковать, а проверьте: соответствует ли форма и конструкция колодки по остальным параметрам. Да, соответствует — стачиваем лишние выступы до размера старой колодки.Нет, не соответствует — есть значительные отличия — необходимо подобрать другие колодки. Не пытайтесь из неправильных колодок сделать правильные, из-за этого тормоза могут заклинить или плохо работать.

Вставляем новые колодки и надеваем суппорт. Резьбу для профилактики от коррозии обрабатываем медной смазкой.

Change The Brake Pads in Your Car Step 9 Version 6.360p

Собираем суппорт, как разбирали, надеваем колесо.

Важно! Прежде чем отправляться в поездку — после замены колодок нужно проверить тормоза. Нажмите педаль до упора

Троньтесь и затормозите. И так повторите пару-тройку раз. Всё в порядке? Повторите торможение на скорости побольше. Убедитесь что нет скрежета, и другого дискомфорта.

Когда нужно менять задние тормозные колодки

На изношенность колодок влияют сразу несколько факторов:

• условия эксплуатации;
• способ вождения;
• состояние механизма;
• качество запчастей.

Эксплуатация в неблагоприятных условиях приводит к сокращению срока службы деталей. Передние колодки (дисковые) изнашиваются в 2-3 раза быстрее задних.

Механизм может прослужить дольше, если установить новые барабанные тормоза. Однако, прежде чем произвести замену самостоятельно, нужно учесть общее техническое состояние авто

Важно не упустить момент, когда система требует обновления, иначе будут появляться все новые проблемы

Произвести смену деталей нужно тогда, когда появились признаки износа:

• выраженный скрип при торможении (свист, скрежетание, визг);
• большой ход педали;
• удары при резкой остановке;
• длинный путь торможения;
• проваливание педали тормоза в пол.

Если обнаружился один из этих признаков, нужно срочно приобрести детали. Осуществить починку своими руками совсем не сложно. Если откладывать решение проблемы, тормозная система совсем выйдет из строя и восстановить ее будет не просто.

Исправить ситуацию можно, обратившись в сервисный центр, к частному механику или самостоятельно установив колодки.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Снятие тормозного барабана на Рено Дастер 4х2

Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.

Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак.
Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.

Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.

Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.

Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах. Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Замена задних тормозных колодок флюенс видео

Поменять своими руками задние колодки на Флюенсе не так уж и сложно. Процедура начинается со снятия колеса, но поскольку это простая и всем знакомая процедура, демонстрировать ее не имеет смысла.

Далее черед тормозного суппорта. Чтобы его снять, нужно взять ключи на 13 и на 15. Придерживая ключом на 15, открутить вторым ключом гайки крепления и снять суппорт. После этого снять старые колодки не составит труда.

Перед установкой новых колодок нужно вдавить поршень на суппорте. Сделать это можно как с помощью спец инструмента, так и плоскогубцами. Детальней о том, как происходит замена задних тормозных колодок Рено Флюенс, покажет это видео.

Давненько я не делал записей в БЖ. Всё по причине того, что никаких работ по автомобилю не производилось. Вчера с друзьями заменили задние тормозные колодки. Поставил Remsa Master HPT Advanced Line. Посмотрю, как они себя покажут. На фотографии колодки с правой стороны. На них ещё можно было ездить. Колодки с левой стороны стёртые почти полностью. Передних колодок осталось ещё 35-40%. Вот и всё на сегодня.

До новых встреч, друзья! Не переключайтесь!

Price tag: 1 500 ₽
