Замена задних тормозных колодок на форд фьюжн: фото и видео

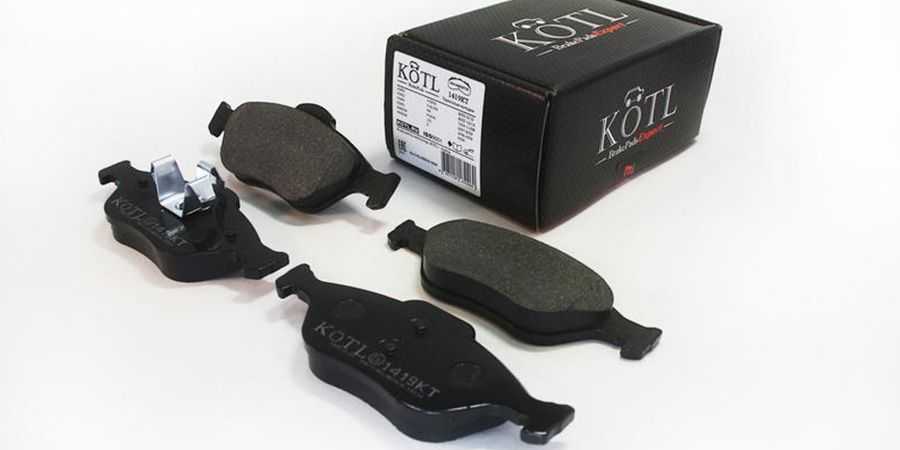

Какие колодки выбрать

Автомобиль Ford Fusion выпускался с 2002 по 2012 года и не разделялся на поколения. Соответственно, во всех машинах (независимо от года выпуска и установленного мотора) стоят идентичные колодки. Тормозная система состоит из передних дисковых и задних барабанных тормозов. Оригинальная продукция делится на две группы. Стандартные колодки для «Фьюжн» поставляются компанией Motorcraft. Также имеются премиум-модели повышенного качества, которые поставляет уже непосредственно производитель Ford.

Водители положительно отзываются о качестве фирменных колодок, в том числе от Motorcraft, поэтому рекомендуется покупать именно эти модели. Передние и задние тормозные колодки имеют следующие каталожные номера соответственно:

• 1101464 — премиум, 1911169 — стандарт (перед);
• 1417551 — премиум, 1236882 — стандартные (зад).

Обратите внимание, что передние колодки имеют длину в 151 миллиметр, а задние в 203 миллиметра. Проблема заключается в том, что оригинальная продукция стоит в районе 4-6 тысяч рублей, поэтому не все водители могут позволить обновить колодки для 4 колес на оригинальные

Рынок предлагает несколько аналогов от различных компаний стоимостью от 500 до 2500 рублей. Среди наиболее популярных стоит отметить:

Проблема заключается в том, что оригинальная продукция стоит в районе 4-6 тысяч рублей, поэтому не все водители могут позволить обновить колодки для 4 колес на оригинальные. Рынок предлагает несколько аналогов от различных компаний стоимостью от 500 до 2500 рублей. Среди наиболее популярных стоит отметить:

Процесс замены

Срываем болты колеса и устанавливаем домкрат так, чтобы переднее колесо оторвалось от земли. После колесо снимается и подкладывается под автомобиль в качестве страховки.
При помощи щетки по металлу чистим поверхность суппорта от продуктов коррозии и грязи.
Отверткой через окошко суппорта, сделав упор на колодку, утапливаем поршень. Если поршень утапливается туго, то небольшими усилиями стараемся его отодвинуть, после требуется нажать на педаль тормоза, и снова утопить поршень. Так поршень разрабатывается.
Маленькой отверткой вынимаем антидребезговую пружину.
Сзади суппорта имеются заглушки направляющих, которые нужно вытянуть при помощи маленькой отвертки.
Под заглушкой находятся болты направляющих. Болты имеют шестигранную головку, поэтому откручиваем их соответствующим ключом на “7”

Обратите внимание, что болты должны быть затянуты без особого усилия, что нужно помнить при обратной сборке.
После демонтажа направляющих, суппорт нужно подвесить за проволоку, либо положить так, чтобы тормозной шланг не был натянут.
Суппорт повторно чистится щеткой по металлу, а также не забудьте про скобу суппорта.
Вынимаем направляющие болты, очищаем их и набиваем в их посадочное место новой смазки.
Колодки устанавливаем на свое место. Колодка с пружинами устанавливается со стороны суппорта, так как пружины нужно поместить в поршень цилиндра.
Все остальное собирается в обратной последовательности

Не забудьте перед запуском мотора нажать на педаль тормоза несколько раз, то бы передние колодки стали в рабочее положение.

Замена задних тормозных колодок

Для самостоятельной замены задних колодок на автомобиле Ford Fusion вам необходим: колесный гаечный ключ, плоская отвертка, пассатижи с тонкими губами, пассатижи раздвижные с фиксацией.

1. Воткните первую передачу и под передние колеса положите противооткатные упоры.
2. Рычаг тормоза стояночного опустите вниз до предела, растормозите автомобиль.
3. Установите заднюю часть автомобиля на надежные упоры и снимите правое колесо.
4. Посмотрите на уровень жидкости тормозной в бачке цилиндра главного, при уровне, приближающемся к максимуму, следует откачать из бачка немного жидкости, чтобы избежать ее переливания при замене колодок.
5. Снимите барабан тормозной.
6. Возьмите отвертку и подцепите ей крепление для пружинного ограничителя регулятора зазора на тормозных колодках. Снимите его.
7. По аналогии демонтируется крепление для пружинного упора спереди.
8. Далее, снимите сам упор пружинный с распорной планки.
9. Прикрутите до упора зубчатую гайку, регулирующую зазор, повернув ее по ходу движения стрелки часов.
10. Отодвиньте назад колодку переднюю и снимите планку распорную с регулятором для зазоров.
11. Воспользуйтесь отверткой и подденьте верхнюю стяжную пружину. При помощи пассатижей отсоедините ее от передней и от задней колодки. Снимите пружину.
12. По аналогии демонтируется нижняя стяжная пружина.
13. Потяните на себя, прокрутив вниз прижимную скобку передней колодки, извлеките ее.
14. Вытащите стойку, прижимающую скобку, из отверстия расположенного на тормозном щите. Снимите тормозную колодку переднюю.
15. Прижимная скоба для задней колодки так же должна быть демонтирована.
16. Отодвиньте назад наконечник, служащий удлинителем для заднего троса, в специальный паз на разжимном рычаге таким образом, чтобы было совпадение с прорезью на рычаге.
17. Отцепите наконечник троса от рычага разжимного и снимите заднюю колодку. После снятия тормозных колодок поршни рабочего цилиндра необходимо зафиксировать любым способом, для этого можно использовать резиновый жгут или проволоку. Данное действие необходимо для исключения возможности выталкивания из цилиндров поршней.
18. Осмотрите все составляющие тормозного механизма и почистите их от грязи. При обнаружении деформации или коррозии, испорченные детали требуется заменить. Пружины, которые имеют сильные растяжения, потерю упругости или иные искривления так же требуют замены.
19. В местах, где передняя и задняя колодка трется о защиту необходимо нанести специальную тормозную тугоплавкую смазку.
20. Освободите от фиксаторов поршни на рабочем тормозном цилиндре. Используйте раздвижные пассатижи, сдавите поршни и установите новые колодки наоборот. Не забывайте тот факт, когда поршни утапливаются в цилиндр, то в бачке возрастет уровень тормозной жидкости. При необходимости ее стоит откачать.
21. Установите барабан тормозной на место.
22. Произведите корректировку зазоров. Это делается нажатием на тормозную педаль около 10 раз. При очередном нажатии вы будете слышать характерный щелчок регулятора. Их прекращение будет означать, что зазор установлен.
23. Установите колесо. Проследите за отсутствием помех при его вращении.
24. По аналогии замените колодки с другой стороны.

Самостоятельная замена передних накладок тормозных на автомобиле Ford Fusion

Вам необходимы: ключ для колесных гаек, отвертка, шестигранник на 7.

1. Снимите переднее колесо с левой стороны автомобиля.
2. Возьмите отвертку и поместите ее между поршнем рабочего тормозного цилиндра и внутренней накладкой тормозной, утопите поршень внутрь цилиндра.
3. При помощи той же отвертки вытащите отогнутые пружинные фиксаторы на внешней колодке из отверстий, расположенных на суппорте.
4. Произведите демонтаж стопора.
5. Отверткой подцепите защитные крышки на втулках направляющих пальцев и снимите их.
6. Открутите два пальца, расположенных снизу и извлеките их из направляющих тормозных колодок.
7. Снимите суппорт с внутренней накладкой и направляющей. Проконтролируйте, чтобы тормозной шланг при этом не перекрутился и не натягивайте его.
8. Извлеките внутреннюю тормозную накладку, предварительно вытащив пружинный стопор из поршневой полости. Посмотрите на нанесенную на колодках маркировку, желательно чтобы новые колодки были аналогичны.
9. Снимите наружную тормозную накладку, предварительно выведите ее из пазов втулки направляющей.
10. Осмотрите стопор пружинный на внешней колодке, при его сильной деформации или обнаружении следов коррозии его следует заменить. Контролировать состояние пластиковых защитных втулок на пальцах направляющих и то, как двигается суппорт относительно направляющих, необходимо при каждой замене накладок тормозных. При затруднении движения пальцы суппорта промазываются смазкой консистентной. При неисправности защитных втулок направляющих или невозможность крепления крышек, втулки потребуется поменять.
11. Установите новый комплект передних тормозных накладок. Установка производится наоборот. Чтобы исключить самоотворачивание направляющих, следует перед их установкой промазать резьбу фиксатором.
12. Нажмите пару раз на тормозную педаль, это поможет подвести к диску фрикционные накладки.
13. Установите колесо на автомобиль.
14. Аналогично производится замена накладок на правой стороне оси автомобиля.
15. Убедитесь, что уровень тормозной жидкости находится в норме, при необходимости его следует восстановить.

Процесс замены колодок на Фьюжн: фотоотчёт

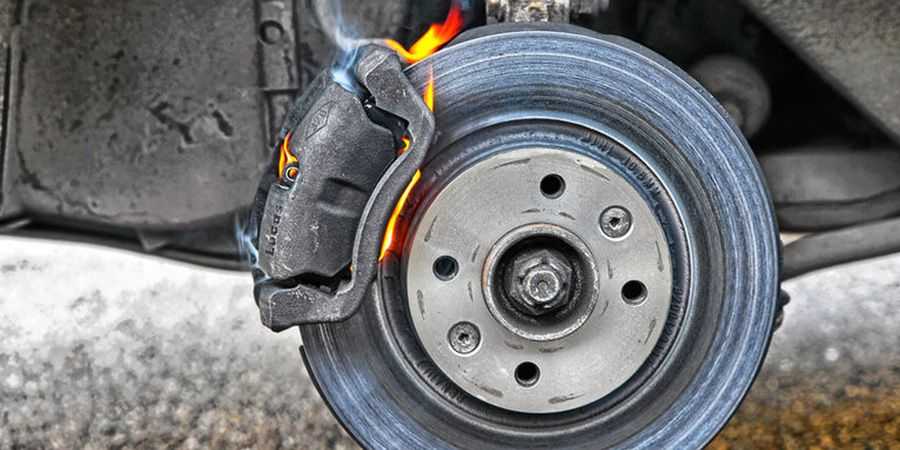

Тормозной диск с установленными тормозными колодками.

Когда менять?

Новые и изношенные тормозные колодки.

Прежде чем начать рассмотрение вопроса замены колодок на Форд Фьюжн стоит отметить, что в основном они меняются при сильном износе. Рекомендованный срок службы тормозных колодок составляет 50 000 км пробега. Если автомобиль эксплуатируется в основном в городе, то данный ресурс может сократиться.

Алгоритм замены

Теперь, вооружаемся инструментарием и можно приступать к работе:

1. Прежде всего, поддомкрачиваем одну из сторон и демонтируем колесо.

На дисках видна выработка колодок, которые трут металлом уже.

Стравливаем тормозную жидкость с системы…

… отживаем отверткой колодку и окончательно спускаем тормозную жидкость с системы.

Отворачиваем суппорт в сторону.

После установки и сборки, не стоит забывать, что необходимо залить тормозную жидкость и прокачать тормозную систему.

Причины демонтажа заднего фонаря

Прежде чем приступить к описанию самого процесс демонтажа заднего фонаря стоит понимать, почему приходится демонтировать деталь с автомобиля.

• Нужно это для того, чтобы заменить непосредственно само изделие, которое могло быть повреждено по тем, или иным причинам (например, дорожно-транспортное происшествие или хулиганских действий).
• Ещё одной причиной может стать ремонтно-восстановительные работы по деталям, которые расположены за фонарём.
• Также, для замены ламп стоп-сигнала потребуется снятие фонаря.
• Особенность задних фонарей в том, что там зимой скапливается влага, и может потребоваться её вывод.

Каталожный номер

Каталожный номер заднего фонаря Ford Fusion имеет два номера: 1218034 и 1324567. Оба артикула подходят для поиска нужной детали и установки на автомобиль. Средняя за штуку.

Демонтировать задний фонарь с Ford Fusion достаточно легко и просто. С данной задачей справится даже ребёнок. Сам процесс занимает 15-20 минут, а подбор детали проводится легко и просто, при помощи каталожных номеров.

Замена передних колодок

Несмотря на то, что спереди и сзади машины установлены разные тормозные агрегаты (диски и барабаны), демонтаж и установка новых колодок имеют практически идентичные инструкции. Предварительно вам потребуется подготовить домкрат или подъемник, набор шестигранников и ключей, а также плоскую отвертку. Замена передних колодок в Форд Фьюжн включает следующие шаги:

1. Поставьте переднюю часть автомобиля на домкрат и демонтируйте передние колеса.
2. Открутите крышечку бачка с тормозной жидкостью. Это необходимо для предотвращения выдавливания жидкости при вдавливании тормозного цилиндра.
3. Убираем пару резиновых заглушек со штоков суппорта. Они располагаются на задней части узла.
4. При помощи шестигранника на 7 необходимо демонтировать два винта.
5. Используя отвертку, уберите металлическую скобу, которая фиксирует колодки.
6. Снимите суппорт и «выковыряйте» старые тормозные колодки.
7. При необходимости очистите посадочные места и направляющие от грязи.
8. Поставьте тормозные колодки на свои посадочные места и зафиксируйте их.
9. Поставьте суппорт на место и прикрутите крепежные элементы.
10. Установите заглушки и колеса.

В общем случае работа займет у вас от 40 до 60 минут. Если демонтировать суппорт с диска не получается из-за высокого давления внутренней колодки, то можете открутить штуцер тормозной системы. Будьте готовы, что в этом случае польется тормозная жидкость. Если замена проводилась с откручиванием штуцера, то в конце потребуется прокачка тормозной системы. Для этого понадобится дополнительно приобрести тормозную жидкость DOT-4 в объеме 1 литр.

Замена тормозных колодок тормозного механизма переднего колеса Ford Fusion 2002-2012

Дошла очередь и до колодок. Вставляем колодку с крючками в поршень. Вторую в скобу Закрываем суппорт Закручиваем направляющие, вставляем колпачки, ставим пружины мне понадобились пассатижиесли есть очиститель, поливаем собранное и тормозной диск, одеваем колесо, приживляем гайки, опускаем машину, затягиваем гайки.

Видео замена передних тормозных колодок в Ford Fusion: Резервное видео как заменить передние тормозные колодки в Форд Фьюжн: Прочитано раз: Устанавливаем другую колодку в посадочное место. Одеваем тормозной суппорт и закручиваем два винта под шестигранник. Одеваем резиновые заглушки. Устанавливаем пружинную скобу с помощью плоскогубцев.

Замена тормозных колодок тормозного устройства переднего колеса автомобиля Форд Фьюжен Проверяйте состояние тормозных колодок при каждом техническом обслуживании. Тормозные колодки просят замещения при износе накладок (минимально разрешенная толщина фрикционных накладок 1,5 мм), непрочном скреплении накладок с основанием, замасливании рабочих поверхностей, присутствии глубоких борозд или сколов. Замещайте тормозные колодки передних тормозных механизмов автомобиля Ford Fusion только комплектом – 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок проконтролируйте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень недaлек к метке «max», нужно откачать часть жидкости (например, медицинским шприцем или резиновой грушей), потому что после замещения изношенных колодок новыми уровень поднимется. Вам понадобятся: ключ-шестигранник «на 7», ключ для гаек колес, большая отвертка. 1. Демонтируйте левое переднее колесо. 2. Всунув внушительную отвертку меж внутренней тормозной колодкой и поршнем рабочего цилиндра, утопите поршень в цилиндр. 3. Отверткой выньте отогнутые концы пружинного фиксатора внешней колодки из отверстий суппорта, как изображено на фото… 4. …и демонтируйте стопор. 5. Подцепив отверткой крышки защитных втулок обоих направляющих пальцев… 6. …снимите крышки. 7. Открутите нижний ориентирующий палец и выньте его из отверстия направляющей колодок. 8. Точно также открутите и демонтируйте второй ориентирующий палец.

9. Демонтируйте суппорт одновременно с внутренней тормозной колодкой с направляющей колодок, проследив, чтобы не натягивался или не перекручивался тормозной шланг… 10. …и демонтируйте внутреннюю тормозную колодку, извлекая ее пружинный стопор из полости поршня

Обращайте внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой

11. Демонтируйте внешнюю колодку, выводя ее из пазов направляющей. 12. Исследуйте пружинный стопор внешней колодки. Сильно деформированный или корродированный стопор подмените. При каждой замене тормозных колодок автомобиля Форд Фьюжен непременно проконтролируйте состояние защитных пластмассовых втулок направляющих пальцев и движение суппорта относительно направляющей тормозных колодок. Если движение затруднено, промажьте консистентной смазкой направляющие пальцы суппорта. Если защитные втулки направляющих пальцев неисправны или их крышки не крепятся в отверстиях втулок, подмените защитные втулки. 13. Поставьте тормозные колодки переднего тормозного устройства в порядке, обратном снятию. Для исключения самоотворачивания направляющих пальцев суппорта промажьте их резьбу перед установкой анаэробным фиксатором резьбы. 14. Надавите несколько раз на педаль тормоза, чтобы подвести тормозные колодки к диску. 15. Поставьте колесо. 16. Точно также подмените тормозные колодки тормозного устройства правого колеса. 17. Проконтролируйте и при надобности восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

Заменив изношенные тормозные колодки автомобиля Ford Fusion новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, почти не тормозя. Выберите тихую улочку или улица без автомобилей и несколько раз медленно затормозите, чтобы колодки притерлись и стали граничить всей поверхностью.

Инструкция по замене задних тормозных колодок Ford Fusion

1. Прежде чем приступить к снятию тормозного барабана выполняем как правильно несколько банальных операций: ослабляем гайки крепления заднего колеса, поддомкрачиваем заднюю часть автомобиля, снимаем колесо.
2. После проделывания предварительных процедур находим с задней стороны тормозного барабана четыре болта на 17 ( крепления ступицы ), болт на 8 (крепление датчика ABS ), которые необходимо открутить, вытянуть датчик ABS и потянув на себя снять ступицу вместе с тормозным барабаном.

С помощью пластиковой отвертки, подцепив пружину, как показано фото снимаем ее. После чего закручиваем зубчатое колесо до тех пор, пока резьба не скроется в планке.

Затем с помощью плоскогубцев снимаем верхнюю и нижнюю пружины стягивающие колодки. После чего повернув фиксирующие шайбы вытянуть штифты, с помощью которых тормозные колодки удерживаются на щитке.

Разобрав весь тормозной механизм, тщательно протираем все его детали, при необходимости промываем и смазываем тонким слоем графитовой смазки резьбовое соединение распорной планки, как показано на фото.

Далее устанавливаем колодки таким образом, чтобы первой была поставлена и зафиксирована крепежным штифтом и шайбой колодка с рычагом для ручника. Вторую колодку устанавливаем , но не фиксируем и зацепляем нижнюю пружину. Теперь немного вывернув на себя обе колодки, вставляем между ними распорную планку и только после этого можно надевать верхнюю пружину. Преодолев определенное усилие, заводим верхний ее край в прорезь рабочего цилиндра, после чего фиксируем ее на щитке и надеваем тормозной барабан, закручиваем ступицу и датчик.
Не запуская двигатель Ford Fusion, медленно и легко несколько раз нажимаем на педаль тормоза, при этом должны быть слышны щелчки в тормозных барабанах. Данные щелчки свидетельствуют о том, что распорная планка подводит тормозные колодки к внутренней части барабана до необходимого зазора. Также при такой автоматической регулировке ручник принимает нужное положение и необходимый для нормальной его работы диапазон по щелчкам.
В случае отсутствии щелчков во время нажатия на педаль тормоза, ручник окажется не рабочим, а общие тормоза неэффективными.

Замена тормозных колодок

Итак, проехали мы тыщ этак 60 (кто-то больше, кто-то меньше) и наконец-таки тормозить нам стало нечем. Пора менять колодки. К этому пробегу лучше снять колесо и посмотреть в окно суппорта, проконтролировать, сколько их, колодок осталось, и не пора ли. А если уже пора, то, если не имеем еще то приобретаем:

• колодки
• домкрат
• ключ «балонный» на 19 для снятия колес
• ключ шестигранный на 7, лучше как на фотке 4а если шестигранник, как на фотке, то головку на 10 и вороток к ней
• Щетку пр металлу
• Небольшую отвертку «-«
• Пассатижи
• Большую отвертку «-» или маленькую шиномонтажную лопатку или… что-то подобное

Теперь по желанию

• Перчатки (я в них вообще работать не могу, а кто-то без них не может)
• Аэрозоль для очистки тормозных систем
• Смазку для направляющих суппорта.

PS: как выяснилось ранее, п.10 и 11 найти довольно сложно даже на СТО…

Если до замены колодок менялась или подливалась ТЖ, то

Шприц, грушу для клизьмы или что нибудь подобное

Ну вот. Мы готовы к замене колодок.
Буду описывать процесс «вживую», на примере автомобиля Айгуль, попавшего в мои грязные руки
Загоняем авто в гараж. Ручник, первая передача, под задние колеса упоры (кирпич, молоток, да все, что не позволит авто «убежать»).
Снимаем колпаки. Отпускаем (не откручиваем полностью!!!) баллонным ключем гайки. Домкратим. Теперь полностью откручиваем гайки и cнимаем колесо. Если есть подпоры, ставим под автомобиль, если нет, то на всякий случай снятое колесо укладываем под порог.
Если есть сомнения, самое время проверить толщину тормозных дисков. Для этого самый лучший инструмент — штангенциркуль и две монеты. Зачем монеты? У диска есть рабочая зона, где колодки вытирают диск и бурты в тех местах, где колодки диска не касаются. Так вот, монетки укладываем на рабочую часть диска и измеряем общую толщину, потом измеряем толщину монет и вычитаем из общей цифры. Имеем толщину изношенной части диска. Если без монет, то не всегда удается обжать штангелем диск — бурты мешают.
Немного «погуляем» по суппорту щеткой по металлу. Берем маленькую отвертку и снимаем антидребезговую пружину.!!! Если до замены колодок менялась или подливалась ТЖ, то берем «Шприц, грушу для клизьмы или что нибудь подобное» и откачиваем из бачка немгого ТЖ.
Берем отвертку поболе, вставляем ее между колодкой и суппортом и отжимаем внутреннюю колодку от диска, затем в появившуюся щель вставляем лопатку и вжимаем колодкой поршень в суппорт до упора.
Усилие небольшое, поршень ходит легко. Если всетаки есть проблема, то «разрабатываем» поршень, отжимая немного колодку и нажимая на педаль тормоза, шевелим поршень «туда-сюда». В этом случае упирать отвертку/лопатку в диск не желательно, лучше подыскать место для упора на скобе суппорта, чтоб не деформировать тормозной диск.
Находим сзади два пыльника направляющих, вытаскиваем из них пластмассовые заглушки.
Берем ключ на 7 и выворачиваем направляющие. Заметьте, они затянуты довольно легко! Затянуть при установке надо тоже, «без дураков
Сняв суппорт либо подвешиваем на проволочный крюк, либо укладываем его, как на фото. Но не оставляем его висеть на шланге!!!
Зачищаем суппорт. Теперь, необязательная, но желательная процедура. Вынимаем направляющие и очистителем смываем с них грязь и остатки прикипевшей смазки. Смазываем (чуть-чуть!!!) смазкой для суппортов и вставляем назад. Если нет спец.смазки, тогда ничем вообще не мажем!!!
Дошла очередь и до колодок. Вставляем колодку с крючками в поршень.
Вторую в скобу
Закрываем суппорт
Закручиваем направляющие, вставляем колпачки, ставим пружины (мне понадобились пассатижи), если есть очиститель, поливаем собранное и тормозной диск, одеваем колесо, приживляем гайки, опускаем машину, затягиваем гайки.
Переходим к доугому колесу.

После того, как машина стала на 4 колеса, надо сделать самое главное. НАЖАТЬ НА ТОРМОЗ!!! Мы же вдавливали поршня. Теперь, что бы колодки подошли к диску надо не менее 4-5-ти раз нажать на педаль. И лучше это сделать на стоящей машине, чем на выезжающей из гаража.
На все ушло 34 минуты с перекуром, от момента, когда я взял домкрат и до момента, когда я его положил на место. Пост писал дольше.
Ну вот и все. Удачи и запаса тормозного пути!

Важно!

После осуществления замены тормозных колодок не стоит мчаться на оживленные магистрали. Скорее всего, при первых интенсивных торможениях эффективность новых колодок будет достаточно низкой. Это происходит потому, что новые колодки были установлены на старые изношенные диски, следовательно, колодки соприкасаются с дисками лишь краями, обеспечивая минимальное торможение.

Необходимо притереть немного новые колодки. Для этого выберите улицу с минимальным количеством автомобилей и езжайте по ней, несколько раз плавно притормаживая, пока вся поверхность дисков не станет граничить с колодками.

Все, что вы хотите знать о Форд Фьюжн, но не знали где спросить

Вы тоже можете стать нашим партнером

При заказе задних тормозных колодок для автомобиля Форд Фьюжн обозначение ABS на упаковочной коробке не играет роли, по диаметру они одинаковые. Для Форд Фиеста выбор не так однозначен.

Для замены нам потребуется подготовить соответствующий инструмент.

1. Торцовый ключ на 10 (глубокий) для регулировки троса стояночного тормоза 2. Ключ-трещётку с головкой на 17 3. Головку на 8, либо торцовый ключ того же размера (для снятия датчика ABS)

Яма для производства работ не требуется!

Снимаем крышку тоннеля «ручника».

Вынимаем с регулировочного штока удерживающую спецгайку.

. и ослабляем тросы стояночного тормоза.

После поддомкрачивания автомобиля и снятия колеса смотрим на тыльную сторону ответной части заднего тормозного барабана.

Видим четыре болта на 17. Их то нам и необходимо открутить.

Но, прежде, чем приступать к их выкручиванию нужно ослабить крепление датчика ABS.

После, откручиваем уже сами болты.

Внимание! После снятия всех четырёх болтов крепления тормозного барабана важно не забыть, что у нас остался не снятым датчик ABS. Неаккуратное обращение с проводом датчика может привести к обрыву и стало быть выходу его из строя!

Придерживая рукой снятый тормозной барабан, окончательно выкручиваем датчик

Придерживая рукой снятый тормозной барабан, окончательно выкручиваем датчик.

И снимаем его, воспользовавшись тонкой отвёрткой.

Далее, откладываем барабан в сторону и смотрим состояние тормозных колодок.

Для их демонтажа потребуется снять фиксирующие скобы.

Затем берёмся за обе колодки и снимаем их с рабочего тормозного цилиндра, преодолевая только сопротивление пружин.

Далее отсоединяется трос «ручника».

Всё. Колодки сняты.

Собираем на полу конструкцию из новых тормозных колодок.

Начинаем установку в обратной съёму последовательности.

Надеваем трос стояночного тормоза.

Подводим одну из колодок к штоку тормозного цилиндра.

. и снова преодолевая сопротивление пружин натягиваем колодки на цилиндр полностью. Для удобства можно воспользоваться помощью третьих лиц либо придержать конструкцию подручными средствами.

С задней стороны ответной части тормозного барабана вставляем штифт.

. и защёлкиваем на него фиксирующую скобу.

Повторяем операцию для противоположной стороны барабана. Готово.

Дополнение от сергейsp:

Для предотвращения разрыва пыльников рабочего тормозного цилиндра — нижнюю пружину можно ставить в последнюю очередь. Для этого необходимо воспользоваться отвёрткой, зацепив ею крючок пружинки и натянув её на отверстие.

Дополнение от sedric:

При необходимости следует почистить механизм самоподвода колодок и внутренности барабана, мне пришлось вытряхнуть небольшую кучку продуктов износа . Помогает не скрипеть и сохранить нормальное тормозное усилие на задней оси. Можно даже смазать пару «резьба-гайка храповик» графитосодержащей смазкой, но без фанатизма. Если при установке колодок их сводили, то не забыть многократным нажатием на педаль тормоза подвести их в рабочее положение механизмом самоподвода.

Дополнение от леонид:

Необходимо смазывать небольшим колличеством смазки (можно графиткой) вот эти прижимные места колодок.

Всего их 6 штук на щитке.

Далее (не прикручивая датчик ABS) необходимо прикинуть тормозной барабан по месту и убедиться, что он налезает без ощутимого сопротивления. Бывает, что на вновь установленные колодки он не надевается. Для устранения этой проблемы необходимо будет уменьшить длину штифта регулировки зазоров, немного подкрутив гайку на нём.

Если же всё удачно подходит, то прикручиваем датчик ABS (снова не забывая про осторожность), накидываем и осаживаем тормозной барабан до конца и крепим его четырьмя болтами. Процедуру замены тормозных колодок повторяем и для другого заднего колеса

Процедуру замены тормозных колодок повторяем и для другого заднего колеса.

После замены колодок, опускаем рукоятку стояночного тормоза полностью. Затем, слегка приподняв её — закручиваем регулировочную гайку, доводя количество щелчков «ручника» до четырёх. После этого стопорим гайку спецшайбой и надеваем крышку на тоннель стояночного тормоза.

http://remontauto-ford.ru/page/menjaem-zadnie-kolodki-na-ford-fjuzhn-s-barabannymi-tormozamihttp://www.fusionguru.ru/articles/hodovaya_chast/192.htmhttp://remontautohelp.ru/zamena-zadnikh-tormoznykh-kolodok-ford-fyuzhn-video-instrukciya/http://rulikoleso.ru/to-ford/zamena-tormoznykh-kolodok-ford-fusionhttp://www.fusionguru.ru/articles/hodovaya_chast/192.htm

Схема разборки

Ослабляем болты на задних колесах. С помощью домкрата поднимаем задний мост и надежно фиксируем подъемную конструкцию. Снимаем первое колесо. Далее, разборка и сборка ограничивается лишь этим колесом. Параллельно над двумя колесами не работаем. Обследуем количество тормозной жидкости в общей системе Ford Fusion. Если оно достигает максимальной величины или около нее, необходимо слить жидкость до минимума. В противном случае жидкость грозит разлиться. Приступаем к демонтажу тормозного барабана с внутренней стороны колеса. Это особый момент, поскольку деталь связана с ABS датчиком Ford Fusion

Важно его не повредить. Поэтому ослабляем его крепление (8 размер болта)

Потом с внутренней стороны тормозного барабана находим четыре болта 17 размера. Откручиваем их. Далее, придерживая снятый барабан, выкручиваем и снимаем с него датчик ЭйБиЭс. Теперь видим зафиксированные скобами тормозные колодки, которых ожидает замена. Снимаем фиксаторы (с помощью отвертки) и вытаскиваем штифты (скобы на них держатся).

Обе колодки можно снять. Они скреплены пружинами. Две ключевые детали вытаскиваем одновременно, после чего отсоединяем распорную планку и пружины (их можно снимать раньше: до фиксаторов).

Остается трос ручного тормоза, который легко отсоединяется от задней колодки.

Разборка окончена.

Признаки износа тормозных колодок

В обязанности каждого автовладельца входит наблюдение за поведением своего авто и обнаружение нехарактерных для нормального функционирования признаков. Если говорить о тормозных колодках, то об их критическом износе можно судить по следующим симптомам:

• Появление металлического скрипа при торможении транспортного средства. Говорит о том, что фрикционный материал стерся, обнажив металлическую основу колодки.
• Нехарактерное биение и толчки в педали тормоза.
• Заносы и отклонения автомобиля в сторону при торможении. Появляется при неравномерном износе, когда одна из колодок стерлась слишком сильно.
• Педаль тормоза после нажатия не возвращается в исходное положение. Происходит по причине «прихватывания» нагретого металла основы и диска.

Элементарный визуальный осмотр также может сказать о наличии проблемы. Например, появление трещин или других дефектов на колодке или диске говорит о необходимости провести замену.

Источники

• https://auto-park24.ru/remont/ford-fyuzhn-zamena-zadnih-kolodok.html
• https://drive2.su/uxod/ford-fyuzhn-zamena-zadnix-kolodok
• https://FordProf.ru/drugie/zamena-zadnih-tormoznyh-kolodok-na-ford-fusion.html
• https://bmw-rumyancevo.ru/remont-i-obsluzhivanie/zamena-zadnih-kolodok-ford-fyuzhen.html
• https://BurForum.ru/marki-avto/kak-zamenit-zadnyuyu.html
• https://avtovoz54.ru/obsluzhivanie/zamena-zadnih-tormoznyh-kolodok-ford-fyuzhn.html
• https://avtosfera76.ru/obsluzhivanie/zamena-zadnih-tormoznyh-kolodok-ford-fyuzhn.html
• https://carfrance.ru/zamena-zadnix-tormoznyx-kolodok-ford-fusion/
• https://myducato.ru/ford/zamena-zadnih-tormoznyh-kolodok-ford-fyuzhn.html
• https://arhexport.ru/obsluzhivanie/menyaem-zadnie-kolodki-na-ford-fyuzhn-s-barabannymi-tormozami.html
• https://kafele.ru/kolodki/zamena-zadnih-kolodok-ford-fyuzhen.html

Тормозные колодки Фьюжн. Замена

На Фьюжине настала пора менять тормозные диски. Уже был ощутимый буртик, диски стали гораздо тоньше. Их минимальная толщина должна быть не менее 20 мм. Ниже опишу эту несложную процедуру. Сначала не были куплены тормозные колодки, так как внешняя была еще неплохой, но при разборке оказалось, что внутренние колодки уже стерлись, поэтому сначала менялись тормозные диски, а позже колодки, хотя процедура замены дисков дает полную возможность сразу сменить колодки. Ослабляем колесные гайки, поднимаем автомобиль и снимаем колесо

Снимаем фиксирующую скобу, поддев плоской отверткой

Вынимаем заглушки направляющих суппорта, сверху и снизу

Далее выкручиваем направляющие шестигранником на 7, при его отсутствии можно применить ключ торх подходящего размера. Тоже верхнюю и нижнюю.

вид с обратной стороны (видны болты скобы суппорта)

Выталкиваем направляющие отверткой и снимаем суппорт вместе с внутренней колодкой

На данном этапе можно заменить тормозные колодки и начать сборку. Для замены тормозного диска необходимо открутить скобу суппорта, это два болта на 13 с обратной стороны, их видно на фото двумя выше. Выкручиваем их и вот что получаем

теперь диск легко снимается

Можно почистить и смазать посадочное место графитовой смазкой и ставить новый диск. Сравнение со старым

маркировка

Ставим диск на место, прикручиваем скобу. При помощи подходящего инструмента утапливаем поршень суппорта. При этом поглядываем в бачок тормозной жидкости и при необходимости откачиваем излишки. Это можно сделать обычным одноразовым шприцем.

Теперь берем новые тормозные колодки Фьюжн

Сравнение со старыми

Не забываем почистить направляющие, а также смазать их и места контакта колодок с суппортом. На направляющие наносим синий фиксатор резьбы

Внутреннюю колодку вставляем в поршень. Внешнюю вставляем в скобу суппорта, заводим суппорт на скобу и прикручиваем направляющие

Осталось поставить пружинную скобу и заглушки на направляющие. Для установки скобы можно воспользоваться пассатижами. Возвращаем на место колесо. Вот и все готово.

Перед началом поездки несколько раз нажимаем на педаль тормоза, чтобы колодки заняли рабочее положение.

Коды запчастей:

диск тормозной — Ferodo DDF 1072 (продаются парой)

тормозные колодки Фьюжн передние — Bosch 0 986 495 220 (комплект)

фиксатор резьбовых соединений синий — например Abro TL342 или Permatex 24200

Смазка для тормозных систем и др. — Textar 81000400
