Ремонт газ 2705 (газель) замена колодок тормозных механизмов задних колес

Последовательность действий при замене дисков

Для удобства используем смотровую яму, лучше подъемный механизм, так как это обеспечит максимальный доступ ко многим узлам, агрегатам;
Устанавливаем кулису в положение первой передачи для предотвращения произвольного вращения ступицы;
Баллонным ключом отвинчиваем болты, снимаем колесо;
Суппорт фиксируется на двух направляющих шпильках. Ключом на «15» удерживаем ось, а другим (на «14») выкручиваем гайку;
Струбциной сжимаем рабочий цилиндр до упора, так, чтобы он ослабил давление на диск, колодки. В противном случае испытаете трудности при демонтаже;
Снимаем суппорт, фиксируем его ближе к стойке стабилизатора;
Извлекаем антивибрационные пружины, поддеваем их отверткой.

На данном этапе демонтаж окончен, далее мастер (водитель) осматривает смежные детали, механизмы, проводит дефектовку. Изношенные элементы заменяет новыми.

Дополнительно осмотру подлежит ступица, опорный подшипник, наконечник рулевой тяги, шаровая опора (шкворневой механизм). Когда дефектовка окончена, установлены новые элементы, завершаем сборку, опускаем машину в транспортное положение.

Открываем капот, выкручиваем крышку расширительного бачка главного цилиндра, восполняем недостающее количество жидкости (DOT — 4). Если этот пункт проигнорировать, то в контур попадет воздух, образуется пробка. Для ее удаление потребуется дополнительная прокачка системы.

По аналогии с левым колесом, устанавливаем диск на правое.

Приступаем к работе

Чтоб поменять на «ГАЗели» колодки фронтальные, необходимо поддомкратить ее переднюю часть. Приставляем гидравлической домкрат к раме (так как к «балке» он не упрется, потому что она очень низковато находится). Также срываем колесные болты. На вывешенном «передке» совсем их откручиваем и снимаем колесо. Для большего удобства выкручиваем руль в последнее положение (чтоб тормозной суппорт выглядывал из-под колесной арки). Потом с помощью ключа на 17 вынимаем болт, что укрепляет скобу. Прокручиваем вокруг второго направляющего пальца корпус скобы. Так нам раскроется доступ к изношенным накладкам. Их можно смело вынимать руками, без каких-то инструментов. Потом очищаем от грязищи уступы основания и направляющие пазы, на которые будет упираться накладка.

Все, на этом процедура замены фронтальных колодок «ГАЗели» удачно завершена. Сейчас можно собирать колесо и перебегать к примыкающей стороне. Процедура производится аналогичным образом. Если вы слили часть воды, не забудьте ее долить в бачок. Для «ГАЗели» рекомендуется использовать жидкость «РосьДот» 4-ого класса.

Снятие тормозного барабана

Перед тем как снять колеса для монтажа тормозного барабана. Требуется сорвать гайки крепления колеса, пока колеса стоят на земле. Затем сторону требуется под домкратить по мост и в обязательном порядке установить дополнительный упор. Пускай даже это не будет специальный металлически упор заводского изготовления. Достаточно подложить набор из досок и брусков. Спустить немного домкрат. Прижать упор. Чтобы не было возможности качения автомобиля. Автомобиль необходимо вывесить устойчиво и надёжно. От этого зависит в первую очередь здоровье и жизнь. Пожалуй, это самая главная процедура при проведении ремонтных работ. Все остальное это технические мелочи. После того как ремонтируемая сторона надежно вывешен

Барабан помимо того что притянут гайками колес. Имеет дополнительно три винта прикрученных к ступице колеса. С помощью ударной отвертки это не сложно сделать. Иногда они откручиваются легко. Казалось бы что без них можно обойтись. Винты выручают когда откручивается колесо, и слетает со шпилек. Барабан остаётся на своем месте. Сохраняются все элементы тормозной системы и ступица. Находящиеся под барабаном. К сожалению открученные колеса не редкость. Достаточно выехать с автосервиса и не протянуть гайки колес самостоятельно.

На сервисе пользуются гайковертом. Его мощности хватает чтобы оторвать шпильку колеса. Поэтому механики стараются не докручивать колеса. Чтобы этого не произошло. Потом либо ленятся либо забывают протянуть гайки колес. В результате чего происходит авария.

После того как винты откручены требуется снять барабан. Сделать это можно при помощи съёмника. Но навряд ли он будет под рукой. Покупать его специально дорого. Поэтому барабан необходимо сбивать. Лучше наосить удары с внутренней стороны по краю барабана и использовать удлинитель. Если барабан не поддаётся можно немного осадить шпильки колес. Чтобы они ушли внутрь ступицы. Это позволить разрушить нагар и ржавчину образующуюся между шпильками и барабаном. Это значительно облегчит снятие барабана со ступицы. Он прикипает как к ступице по плоскости иак и посадочном месте. Если остукивать бараба с противоположных сторон по краю. Он сойдет.

Замена передних колодок газель видео

Покажем как своими силами произвести быструю замену передних тормозных колодок в Газель Next. Снимаем защитные пластиковые колпачки, срываем колёса, поднимаем машину на домкрат. На Нексте тормозные диски гораздо толще, чем на обычной Газели, тормоза вообщем усиленные. Болты направляющих под ключ на 14. Зачищаем их и откручиваем, придерживая ключом на 17 саму направляющую. Суппорта здесь с двумя цилиндрами, открутив одну направляющую вверх его поднять не удастся, поэтому в нашем случае необходимо откручивать сразу две направляющих. После этого отводим в сторону наш суппорт, его нужно на что-то положить, чтобы не тянуло шланг или можно просто подвесить. Теперь снимаем сами колодки, они стоят довольно туговато, поэтому можете помочь сдвинуть их с месте при помощи отвёртки. На внутренних колодках есть скрипуны:

Это небольшие металлические пластинки снимаем со старых колодок и поставим на новые (в комплекте с новыми тормозными колодками они не шли). Сводим суппорт, если он не сильно тугой, то сделать это можно при помощи отвёртки. Ставим новые тормозные колодки. Также в обязательном порядке проверяем как ходят направляющие, их общее состояние и целостность. Даже есть всё хорошо, лучше провести профилактическую смазку.

Видео замена передних тормозных колодок в Газель Next:

Резервное видео замены передних тормозных колодок в Газель Некст:

Замену тормозных колодок производим одновременно на обоих передних колесах автомобиля при уменьшении толщины накладок до 3 мм.

Первые 80—100 км пробега после установки новых накладок, пока они не приработались, следует соблюдать осторожность при торможении, так как тормозной путь автомобиля может быть несколько увеличен. В этот период необходимо избегать затяжных торможений, чтобы не перегревать тормозные накладки в процессе приработки

В этот период необходимо избегать затяжных торможений, чтобы не перегревать тормозные накладки в процессе приработки.

Снимаем переднее колесо.

Придерживая направляющий палец ключом «на 17», отворачиваем и вынимаем болт крепления скобы.

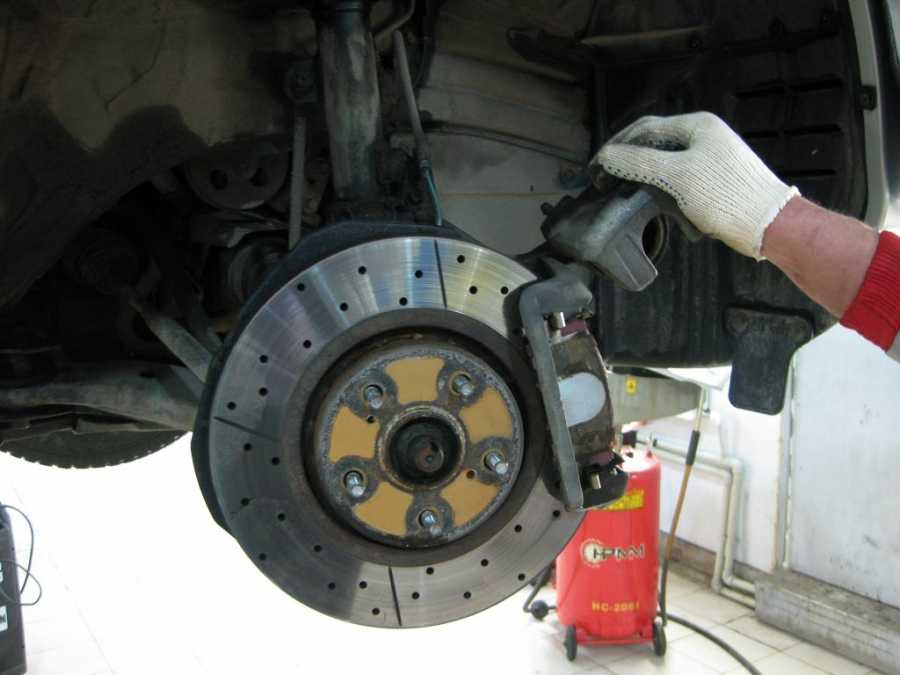

Поворачиваем корпус тормозной скобы вокруг второго направляющего пальца, при этом открывается доступ к колодкам

ВНИМАНИЕ: Нельзя нажимать на педаль тормоза при отведенной скобе. – состояние защитного чехла поршня

– состояние защитного чехла поршня.

Если обнаружены на нем разрывы или трещины, его необходимо заменить на новый (см. «Замена скобы тормоза переднего колеса автомобиля Газель»);

– состояние чехлов направляющих пальцев. При обнаружении разрушений чехол необходимо заменить;

– перемещение пальцев в основании. Перемещение должно быть легким, без заедания. При обнаружении затрудненного перемещения пальцев произвести их разборку и при необходимости заменить.

Вынимаем старые и устанавливаем новые тормозные колодки, предварительно очистив от грязи направляющие пазы и уступы основания, на которое опираются колодки.

Раздвижными пассатижами утапливаем поршень в скобу.

Для облегчения вытеснения тормозной жидкости из цилиндра корпуса допускается открытие клапана прокачки, предварительно следует надеть на него резиновый шланг.

Закрыть клапан прокачки, как только поршень полностью утопится в цилиндр корпуса.

Поворачиваем и устанавливаем скобу в обратной последовательности, убедившись в правильности расположения пружин колодок и установки чехлов пальцев.

Заворачиваем болт крепления пальца и затягиваем его моментом 32—39 Нм (3,2—3,9 кгс·м);

Аналогично заменяем тормозные колодки другого переднего колеса.

Перед началом движения несколько раз нажимаем на педаль тормоза, пока на ней не станет ощущаться сопротивление, для самоустановки передних тормозных механизмов.

На автомобиле Газель Некс тормозная система немного мощнее чем на обычной Газальке. Чтобы заменить передние тормозные колодки на Газели Next нужно будет ключиком на 14 открутить направляющие суппорта (придерживая при этом ключом на «17»). Колодки из направляющей скобы достаются плоской отверткой. На внутренней колодке стоит антискриповая пластинка, поэтому если в комплекте новых колодок такой пластины нет, то не забудьте снять её и переставить. Тормозной суппорт двух поршневой, поэтому лучше вдавливать их монтажкой или специальным приспособлением. В общем ничего нового, все как обычно, а удостоверится в этом можно просто просмотрев видео по замене передних колодок на Газели Next.

Еще больше полезных советов в удобном формате

При старте с места очень сильно все трясется на Газели

Надо ли менять масло в двигателе по сроку эксплуатации?

Загорелась лампа EBD в Газели

Какой объем системы охлаждения Газель Бизнес?

Ремонтные работы

Ремонт требуется поршням и направляющим. Что касается последних, то они представляют собой необычные болты. Их необходимо вкручивать прямо в специальные ушки на корпусе. Если появляется коррозия (даже в виде мелких очагов), то болты уже не подлежат восстановлению, их нужно просто удалить, заменив новыми экземплярами.

Так выглядит ремонт направляющих суппорта

Для этого из крепления (называется часто ушком) стоит выкрутить направляющую и вставить новую. Процесс замены очень простой, так что каждый сможет справиться с такой задачей. После таких работ обязательно нужно применять только качественное и правильное смазывающее вещество (оно есть в комплекте)

Очень важно не забывать про пыльники, которые тоже нужно надеть. После этого нужно проверить, герметично ли они установлены. Нельзя, чтобы оставались трещины, прорывы и прочие дефекты

Нельзя, чтобы оставались трещины, прорывы и прочие дефекты.

Рекомендуем посмотреть: как отремонтировать суппорт и тормозные колодки на газель.

Что касается ремонтных работ по отношению к поршням, то эта будет несколько сложнее, так как эти детали располагаются внутри самого суппорта. Бывают такие случаи, когда эта деталь внутри корпуса просто заклинивает и перестает двигаться. В такой ситуации есть 2 варианта действий:

Оживить сам суппорт. Переложить его в силиконовую смазку либо бензин. После этого аккуратно убрать поршень из всей конструкции.
Купить новый тормозной суппорт. В некоторых случаях заклинивает очень сильно. В итоге остается только сломать корпус, так что ремонт в этом случае уже точно не способен исправить ситуацию.

Смотрите в видео: как заменить пыльники и манжеты на суппорте.

https://youtube.com/watch?v=TLTIohQatXA

Если поршни еще двигаются, то первые трудности заключаются в том, чтобы их вытащить из всей конструкции. Для этого рекомендуется воспользоваться сжатым воздухом на СТО. Его направляют в отверстие, которое предназначается именно для тормозной жидкости. В итоге сам поршень просто вылетит. Если же ремонтные работы осуществляются в домашних условиях (например, в гараже), то нужно аккуратно выдавить эту деталь, воспользовавшись тормозной жидкостью, но при этом не отключать элементы от всей конструкции. Не стоит волноваться, что после этого тормозная жидкость начнет вытекать. Ее и так придется менять по завершению ремонтных работ.

Советуем посмотреть: как заменить направляющие суппорту.

https://youtube.com/watch?v=z2Ayzc5rCoE

Теперь нужно тщательно изучить состояние корпуса. Если появилась ржавчина, налет, какие-либо перегибания, дефекты либо повреждения механического характера, то в этом случае придется все полностью менять, так как ремонтные работы являются не обоснованными. Для этого нужно купить новый комплект для ремонта. Причем там должны быть не только новые поршни, но и специальные уплотнители в виде резинок. Кроме того, в комплекте должна быть особое смазывающее вещество, которое требуется и для поршней, и для направляющих. Без смазки смысла в ремонте нет, так как сами уплотняющие резинки просто порвутся.

Дальше действия будут следующими:

Вытащить старую резинку и прочие уплотнители.
Вытащить старый поршень.
Тщательно почистить корпус (причем не только внутри, но и на наружной стороне).
Использовать новое смазывающее веществом для обработки всех мест фиксации.
Установить новые резинки для уплотнения.
Поставить поршень (предварительно его нужно смазать).

После этих действий следует собрать конструкцию суппорта. На этом ремонтные работы закончены, так что систему можно установить на авто. Не стоит забывать про замену тормозной жидкости. Затем следует прокачать всю систему.

Проверка степени износа тормозного диска, тормозных колодок и барабанов на Газель NEXT, проверка стояночного тормоза и регулировка регулятора давления.

Минимально допустимая толщина тормозного диска 30 мм. Если толщина диска менее допустимой, его надо заменить. Рекомендуется одновременно заменять тормозные диски обоих тормозных механизмов передних колес. При наличии рисок диск можно снять и прошлифовать, но с учетом того, чтобы его окончательная толщина была не менее 30 мм.

Проверьте с помощью индикатора параллельность рабочих поверхностей диска относительно друг друга и относительно опорной поверхности диска (поверхности, прилегающей к ступице).

— Предельно допустимая не параллельность рабочих поверхностей — 0,03 мм.— Предельно допустимая суммарная не параллельность рабочих поверхностей относительно опорной поверхности — 0,05 мм.

Перемещая индикатор по рабочим поверхностям диска, проверьте плоскостность поверхностей.

— Предельно допустимая не плоскостность тормозного диска — 0,05 мм.

Вращая диск на ступице проверьте индикатором осевое биение.

— Предельно допустимое биение тормозного диска — 0,15 мм.

Если измеренные значения больше указанных, прошлифуйте или замените тормозной диск. Если после шлифовки тормозного диска его толщина будет менее 30 мм, диск также подлежит замене.

Проверка тормозных колодок на Газель NEXT.

С помощью отвертки проверьте легкость перемещения тормозных колодок в суппорте. Убедитесь, что они не зажимают тормозной диск. Откинув суппорт вверх, проверьте состояние колодок. Если толщина фрикционных накладок менее допустимого значения, замените тормозные колодки. При неравномерном износе накладки или неодинаковом износе накладок одного тормозного механизма переднего колеса замените суппорт в сборе.

Предельные и допустимые размеры тормозных колодок, дисков и барабанов на Газель NEXT.

— Толщина тормозного диска: 32,9-33,1 мм — Минимально допустимая толщина тормозного диска: 30,0 мм — Максимальное биение диска: 0.15 мм — Минимально допустимая толщина фрикционной накладки тормозной колодки: 2 мм — Диаметр рабочей поверхности заднего тормозного барабана: 280 мм — Максимально допустимый диаметр рабочей поверхности заднего тормозного барабана: 283 мм — Длина фрикционной накладки передней колодки: 300 мм — Длина фрикционной накладки задней колодки: 250 мм — Толщина фрикционной накладки задней тормозной колодки (передней/задней): 5,5/5.6 — Минимально допустимая толщина фрикционной накладки тормозной колодки: 1 мм

Для проверки степени износа тормозных колодок заднего тормозного механизма снимите колесо и тормозной барабан. Измерьте толщину фрикционных накладок штангенциркулем или линейкой.

Заменяйте тормозные колодки в следующих случаях:

— Толщина накладок менее 1,0 мм. — Поверхность накладок замаслена. — Накладки непрочно соединены с основанием.

Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого, замените барабан.

Проверка стояночного тормоза на Газель NEXT.

Стояночный тормоз должен удерживать автомобиль Газель NEXT на уклоне 25% при перемещении рычага в салоне автомобиля на 13 зубцов (щелчков) храпового устройства. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н, равной 1,25 метра, при длине въезда L, равной 5 метров. Такое соотношение соответствует уклону 25%.

При отсутствии такого пандуса для упрощенной проверки стояночного тормоза поставьте автомобиль на ровной площадке. Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза. Выйдите из автомобиля и попробуйте сдвинуть его с места. Если вам это удалось сделать, срочно отрегулируйте привод стояночного тормоза.

Регулировка регулятора давления тормозной системы Газель NEXT.

Отверните гайку А крепления и отсоедините стойку Б регулятора давления от кронштейна В заднего моста. Ослабьте контргайку, и вращая регулировочный болт на нажимном рычаге, установите расстояние 13-17 мм между центрами оси стойки и отверстия под ось в кронштейне заднего моста. Затяните контргайку, придерживая регулировочный болт. Вставьте ось стойки в отверстие кронштейна и заверните гайку крепления.

Если регулировка проведена правильно, при торможении на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних. Если после регулировки задние колеса блокируются раньше передних или передние блокируются намного раньше задних, то регулятор давления неисправен и его необходимо заменить.

Подвеска передняя и задняя

1.
Замена амортизатора заднего 1 шт.- замена
400

2.
Замена амортизатор переднего 1 шт.- замена
450

3.
Замена карданного вала
300

4.
Замена крестовины при снятом кардане — замена
500

5.
Замена моста заднего в сборе — замена
5500

6.
Замена подшипника подвесной при снятом кардане
500

7.
Замена подшипника ступицы (1 сторона)
700

8.
Замена полуоси (одна) — замена
350

9.
Пружины передние — замена 1-сторона Соболь
*

10.
Замена редуктор заднего моста
3000

11.
Замена рессоры задние
1500

12.
Рессоры передние — замена
1500

13.
Замена рычаг верхнего Соболь 1 стор. — замена
*

14.
Замена рычаг нижниго Соболь 1 стор. — замена
*

15.
Замена салентблоков верхние одна сторона
*

16.
Замена стабилизатора -1шт./
550

17.
Замена ступицы передней
700

18.
Замена трапеция рулевая
1000

19.
Замена шаровой опоры 1 — шт. (Соболь)
*

20.
Замена шкворней (два)
6000

21.
Замена шкворней и резьбовых втулок
*

22.
Шприцовка
500

23.
Замена салентблоков нижние одна сторона
*

Совет

Для хорошей установки барабана покройте край барабана графитной смазкой. И обязательно не забудьте произвести регулировку разжимного стержня на допустимую мин. длину. Если вы не произведете эту работу то не сможете поставить барабан на новые тормозные колодки.

Обязательно меняйте колодки на одной оси автомобиля.

Инструкция как заменить своими руками задние тормозные колодки в Газель Бизнес, Cummins, Next. Срываем колёса поднимаем машину на домкрате, в нашем случае это сделано на подъёмнике, за заднею ось, что позволяет сразу вывесить два колеса. С завода ставят фиксирующие болты крепления барабана под отвёртку, но они почти всегда прикипают и отвернуть их достаточно проблематично. Обязательно замачиваем их в WD-40 на несколько минут. После этого кувалдой немного обстукиваем барабан, где располагаются эти болты. Затем берём ударную отвёртку, давим на откручивание и ударяем по ней. У кого нет такой отвёртки, можно попробовать открутить зубилом или плоской «битой». Разводим колодки, срываем гайку эксцентрика (головкой на 17), затем берём головку на 9 и против часовой стрелки, поворачиваем эксцентрик. Снимаем барабан. Осмотрите состояние тормозных колодок, цилиндра, проведите дефектовку. Снимаем пружину, солдатики с двух колодок. На новых колодках нет планки ручника, поэтому всё переставляем со старых.

Видео замена задних тормозных колодок в Газель Бизнес, Cummins, Next:

Резервное видео замены задних тормозных колодок в Газели:

При замене задних тормозных колодок, осмотрите заодно тросик ручника, если он у вас заклинил, то сразу же стоит его поменять. Осмотрите рабочий тормозной цилиндр, чтобы он и его пыльники были целыми, не было подтёков тормозной жидкости.

Тормозные колодки, как часть тормозной системы автомобиля, являются расходными комплектующими, поэтому следить за ресурсом их эксплуатации и износом – обязательная мера, позволяющая избежать неприятных происшествий на дороге. От состояния и качества функционирования этих элементов зависят жизнь и здоровье транспортируемых пассажиров, а также цельность перевозимых автомобилем грузов.

Поменять задние тормозные колодки Газели можно самостоятельно или с помощью компетентных специалистов. Проанализировать степень их износа вы сможете без посторонней помощи. Достаточно заглянуть в специальное отверстие в тормозном щите. Оно закрыто заглушкой, которая легко устраняется для визуальной диагностики комплектующих. В случае, если толщина тормозной накладки близка к 2-3 мм, запчасть необходимо заменить на новую.

Процедура демонтажа и установки новых комплектующих производится следующим образом:

Мастер ослабляет фиксирующие элементы, которые удерживают на месте заднее колесо. Для этого транспортное средство водружают на домкрат. Колесо снимают.
С помощью щетки устраняются быль, грязь и накопившиеся отложения, которые могут повлиять на целостность и работоспособность деталей, установленных на это место. Тормозной барабан также тщательно обрабатывается.
Специалист демонтирует элементы крепления тормозного барабана и снимает его целиком. Затем удаляются верхняя и нижняя стяжная пружины. Колодки становятся свободными от фиксации и после удаления пружины со стержня легко снимаются.
В финале процедуры мастер заменяет старые комплектующие на новые и устанавливает их на привычное место. Чтобы обеспечить качественное функционирование деталей, края тормозного барабана обрабатывают графитной смазкой. В собранном состоянии с новыми элементами тормозная система должна работать гораздо лучше и эффективнее.

Специалисты мастерской «Альфа-Авто» рекомендуют менять колодки попарно, чтобы регулировать их износ и быть уверенным в качестве торможения и механических показателях.

Замена тормозных колодок на любой модели транспортного средства марки Газель производится быстро. Специалисты мастерской «Альфа-Авто» предоставляют гарантию на все осуществляемые работы. Вы можете обратиться в наш центр за проведением ремонта, замены комплектующих, диагностических и плановых работ, для тюнинга любой модели Газель.

Если вы являетесь счастливым обладателем автомобиля «Газель» и заметили, что свободный ход (количество щелчков) рычага стояночного тормоза увеличен донельзя, эта информация пригодится. В машине есть неисправности, которые на скорость не влияют, но имеют не менее важные функции.

Вообще, в советско-российских грузовых автомобилях ручник с механическим приводом – это нечто абстрактное и о нем никогда не вспоминают до тех пор, пока не придет время воспользоваться и не возникнет вопрос, как развести колодки на «Газели».
