Ремонт насоса гидроусилителя руля своими руками. все можно починить

Как отремонтировать своими руками

Для этого понадобятся следующие инструменты:

  • сверло на 12 мм или больше;
  • электродрель;
  • ветошь;
  • уайт-спирт;
  • наждачная бумага зернистостью от Р1000 до Р2000;
  • надфиль треугольной формы;
  • шприц для откачки жидкости;
  • съёмник для стопорных колёс;
  • ключ на 12;
  • ремкомплект для насоса ГУР (или просто найти две шайбы из меди, два уплотнительных кольца, сальник и прокладку для заднего кожуха);
  • подшипник внешним диаметром 35 мм и маркировкой 6202.

Сначала надо снять насос и слить из него всю жидкость. Для этого отпустите осевой болт, которым агрегат крепится к скобе, открутите стопорную гайку и снимите ремень. Откачайте гидравлическую жидкость шприцем. Чтобы полностью очистить систему, несколько раз поверните руль до упора, пока масло не перестанет течь. Откачиваем жидкость

Проверьте правильность работы отдельных элементов. Для этого нужно аккуратно разобрать изделие. Снимите трубопровод, ослабив хомут на шланге расширительного бачка. Открутите болт, фиксирующий шланг высокого давления. Извлеките осевой болт и застопорите шкив отвёрткой или металлическим прутом. Снимите гайку, удерживающую шкив. Все, можно извлекать сам насос! Обязательно очистите его от грязи. Так снимается трубопровод

Для извлечения подшипника используйте съёмник. Открутите четыре болта, на которых держится задняя крышка. Снимите её отвёрткой, только аккуратно — элементы ротора не должны выпасть

Их надо доставать осторожно, складывая на пронумерованные бумажки. Удаление задней крышки

Снимите пластину и находящиеся под ней детали

Осторожно выбейте вал отвёрткой. Извлеките подшипник и замените его на новый. При износе ремня нужно будет заменить и его. Убираем старый подшипник, ставим новый

Ремонт рулевого редуктора гидроусилителя руля (своими руками)

Рулевой редуктор — главная часть автомобиля. Совместно с другими частями рулевого управления, гарантирует плавное и комфортное управления автотранспортным средством.

Его цель — помогать водителю с усилиями поворачивать руль, то есть облегчает этот процесс.

Как отремонтировать редуктор ГУРа

Ремонт редуктора очень сложный процесс. При его починки нужна ювелирная работа и терпение. Если у вас недостаточно знаний, то предоставьте эту работу специалистам, а если опыт есть, то следует:

Отрегулировать рулевой редуктор при люфте или странных звуках. Для этого дела потребуется помощник и набор инструментов.

Далее нужно отпустить контргайку и закрутить регулировочный винт.

Если регулировка редуктора вам не помогла или вы заметили течь технической жидкости, то данный участок необходимо разобрать. Для этого:

Снимаем заглушку вала, стопорную гайку и кольцо.

Выбить вал и извлечь нижний сальник.

Убрать стопорный штифт и кольцо, дальше выдерните верхний сальник.

Почистить все компоненты и заменить уплотнительные детали, втулки и подшипники.

Собираем редуктор гидроусилителя в обратной последовательности.

Дефекты вала и зубчатое зацепление можно определить с помощью специального оборудования, которое имеется только у специалистов в автосервисах. Так что при ремонте своими руками состояние компонентов придётся определять «на глаз».

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

Возможные неисправности

Устройство системы гидроусилителя руля

Почему ГУР на холостых оборотах перестал работать, стал течь, как самостоятельно проверить и разобрать свой некорректно работающий рулевой механизм, что делать, если плохо и туго крутится руль?

В первую очередь, рассмотрим основные неисправности гидроусилителя руля:

  1. Первым признаком неисправности ГУР являются толчки при движении — как правило, это свидетельствует о том, что ремень гидроусилителя руля натянут плохо. При необходимости прикладывать усилия для поворота рулевого колеса необходимо произвести диагностику этого элемента, а также проверить наличие расходной жидкости. Возможно, туговатый руль говорит о том, что в системе образовалась воздушная пробка. Также при появлении такой неисправности гидроусилителя рули можно произвести диагностику масляного насоса.
  2. Диагностика ГУР включает в себя проверку работоспособности валов, если шкив насоса можно открутить без особых проблем. Иногда бывает такое, что в устройстве плохое соединение патрубков.
  3. Еще одним признаком неисправности гидроусилителя руля является шум в рулевом колесе. Возможно, проблема заключается в плохой установке наконечников рулевых тяг, либо же на элементах просто ослабло крепление.
  4. Регулировка и ремонт ГУРа может потребоваться в том случае, если после поворота колеса возвращаются в исходное состояние с трудом. В таком случае, если работает ГУР вполне нормально, проблема, как правило, заключается в плохом выравнивании клапана контроля потоком либо ослаблении шаровых шарниров.
  5. Еще одной причиной, по которой возникает необходимость проверить и провести ремонт гидроусилителя руля, является дисфункция функционирования клапана управления потоком насоса. Обычно это связано со слишком низким давлением насоса.

Слив масла из ГУР

С помощью домкрата поднимаем переднюю часть автомобиля, предварительно установив упоры под задние колёса. Затем открываем капот и откачиваем масло из бачка ГУР. Проще всего это сделать с помощью груши или шприца. Для удобства используйте удлинительный шланг для шприца. После того как масло полностью откачано из бачка, необходимо повернуть несколько раз руль до упора поочерёдно влево и вправо, чтобы в бачке появилась новая порция жидкости. Вновь её откачиваем. Опять повторяем аналогичную процедуру с вращением руля и откачиваем масло.

Когда жидкость полностью удалена из системы, с помощью пассатижей ослабляем хомут крепления шланга, который идёт со стороны салона к бачку. Снимаем шланг и вставляем его в ёмкость для слива жидкости. Поворачиваем руль поочерёдно влево и вправо до упора, чтобы слить остатки масла.

Диагностика ГУР своими руками

Тестирование гидроусилителя руля необходимо начать с контроля качества и уровня масла в расширительном баке. Пригодной к дальнейшей эксплуатации считается жидкость, если она не имеет запаха отработки и тёмных оттенков. Качественное масло должно быть прозрачным, а появление сероватого или землистого цвета свидетельствует о необходимости его замены. Многие водители считают, что жидкость в систему гидроусилителя руля заливается один раз, и нет смысла её менять. Однако это большое заблуждение, которое в итоге может стать причиной выхода из строя ГУР.

Для проверки работоспособности гидроусилителя запустите двигатель и оцените наличие шумов в районе насоса ГУР. Исправный узел не должен издавать никаких шумов, если к рулю не приложены усилия.

  • Поверните руль поочерёдно в обе стороны до упора. Если в этом случае возникает характерный вой или жужжащий звук в районе насоса. При этом он усиливается по мере увеличения угла поворота колёс, следовательно, вышел из строя либо сам насос, или подшипник вала. При выходе из строя подшипника может произойти нарушение герметичности системы, о чём будет свидетельствовать появление пены в бачке. Масло может пениться, а также выливаться через верхний край. Как правило, в этом случае жидкость будет иметь землистый оттенок.

  • Поочерёдно поверните руль до упора влево и вправо. Если в этом случае на режиме ХХ усилия большие, но с увеличением оборотов они уменьшаются, следовательно, причина неисправности в износе рабочего узла насоса. Когда на руле появляются дополнительные усилия, это может также быть износ шаровых опор, дефекты поворотных (опорных) подшипников передних стоек. Широкая резина в первые несколько дней после монтажа может создавать определённую нагрузку на руль. Однако главный признак износа рабочего узла насоса – это изменение усилий на руле при увеличении оборотов.

  • Если в процессе вращения руля возникает небольшая вибрация (биение), и её интенсивность возрастает с поворотом руля на большой угол, вероятнее всего, проскальзывает приводной ремень насоса. Это может быть следствием слабой натяжки (износа) ремня или дефектов подшипника. Иногда также может появляться визг (писк).

  • Если масло в бачке качественное, его уровень в допустимых пределах и нет посторонних шумов в районе насоса, однако, при этом руль стал тугим, скорее всего, причина в заклинивании (залипании) перепускного клапана.

  • Когда в процессе вращения руля в разные стороны ощущается разница в усилиях, значит, нужно проверить узел переключения давления. Вероятнее всего, механизм износился. Дефекты механизма переключения могут также создавать скачкообразные усилия на руле (тяжело-скачок-легко).

Как отремонтировать насос ГУР своими руками

Перед тем, как начать разбирать устройство, необходимо проверить, есть ли в системе воздушная пробка, которая мешает движению жидкости. Именно из-за воздушной пробки чаще всего появляются неполадки в гидравлических системах. То есть, первым делом прокачиваем ГУР. Если после этого причины не исчезли, то приступаем к демонтажу гидрача, его разборке и ремонту деталей системы.

Подготовка к ремонту

Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:

  • ключи и головки;
  • съемник для стопорных колец;
  • большой шприц и емкость для откачивания жидкости из бачка;
  • мелкая наждачная бумага Р1000/1500/2000, надфиль.

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.

Демонтаж и осмотр насоса и поиск проблем

Сначала нужно демонтировать насос ГУР. Затем провести разборку и осмотреть каждую составляющую агрегата на предмет повреждений, после чего устранить их. Если неисправность нельзя будет исправить, то из следующего пункта вы узнаете как заменить насос, демонтировав его и установив новый.

Как демонтировать насос?

Отсоединение насоса ГУР и его разборка – процесс кропотливый, поэтому первое, что нужно сделать, это отвести на этот процесс побольше времени и запастись нервами.

Список действий при проведении непосредственного демонтажа:

  1. Сливаем всю жидкость, вооружившись шприцем и емкостью.
  2. Отсоединяем шланг, идущий от бачка к насосу.
  3. Откручиваем полностью стопорную гайку натяжителя и снимаем ремень.
  4. Отсоединяем шланг высокого давления.
  5. Снимаем насос и очищаем его от грязи водой и тряпкой.
  6. Кладем на заранее подготовленное чистое место.


На этом процесс извлечения насоса из системы ГУР завершен и можно переходить к стадии его разборки и осмотра.

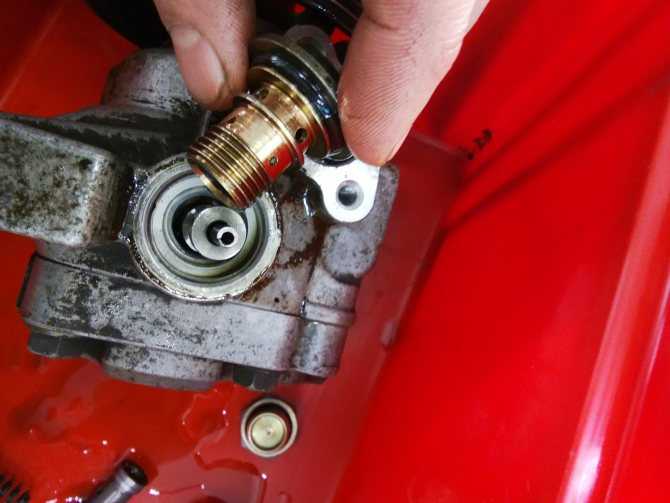

Как разобрать насос?

  1. Демонтировать стопорное кольцо подшипника съемником.
  2. Отвинтить крепящие болты с задней крышки.
  3. Снять ее, поддев маленькой отверткой, но так, чтобы лопатки ротора не выпали. Чтобы полностью контролировать процесс необходимо запоминать очередность разборки. Это можно делать при помощи камеры или определить для каждой запчасти отдельное место с пометкой в какой очередности снимались детали.
  4. Отдельно снять лопасти.
  5. Вытащить пластину и находящиеся под ней детали.
  6. Аккуратно выбить вал.
  7. Выдавить подшипник.

Убираем найденные неисправности

Все что нам может понадобится в предстоящей работе это!

  • спирт (лучше всего White Spirit,он же бензин-растворитель или баллончик жидкости WD40);
  • наждачная бумага (от Р2000 до Р1000);
  • тряпочка или мягкая малярная кисть;
  • мелкий надфиль или напильник;
  • электрическая дрель;

Используем наждачную бумагу для очищения посадочных мест лопаток ротора. Зачистка ротора сводится к устранению неровностей и заусенец пазов,а также к шлифовке поверхности ротора.

Работать лучше в перчатках, так как края ротора очень острые.Старайтесь чтобы движения были плавными и равномерными для более ровной шлифовки. Насчёт способа шлифовки внутренней поверхности статора единого мнения нет.Если располагаете достаточным запасом терпения и времени можно попробовать выравнивать вручную.

Алгоритм такой:

Сначала производим грубую зачистку надфилем,затем сглаживаем крупной наждачной бумагой и доводим до ума шкуркой.

Проще приспособить электрическую дрель,применяя сверло и наждачную бумагу.Получится некое подобие мини-шлифовального станка,наворачивая наждачную бумагу на сверло диаметром не менее 12 мм(против движения вращения сверла).При шлифовке самопальным агрегатом надо стараться равномерно распределять нагрузку по всей поверхности, излишне не усердствуя и не забывая менять шкурку от крупной до самой мелкой.

Используя дрель и наждачную бумагу устраняем неровности поверхности статора.

Закончив со шлифовкой, приведем насос ГУР в первозданное рабочее состояние.Производя сборочный процесс в обратной последовательности,нелишним будет сначала проверить, легко ли вращается вал внутри самого насоса.

Последним штрихом будет установка крышки на место,с предварительной установкой новой уплотнительной прокладки.При самом процессе сборке,крышка затягивается легко четырьмя болтами.Которые лучше всего тянуть крест-накрест,тем самым добиваясь равномерного точного прилегания плоскости крышки к статору.

Определяем визуально причину неисправности,это может быть:

При детальном осмотре внутренних частей насоса,определяем их рабочее состояние.

1. Заусенец.

2. Сношенный подшипник.

3. Резиновая прокладка.

4. Неровная поверхность внутренней части цилиндра(статора).

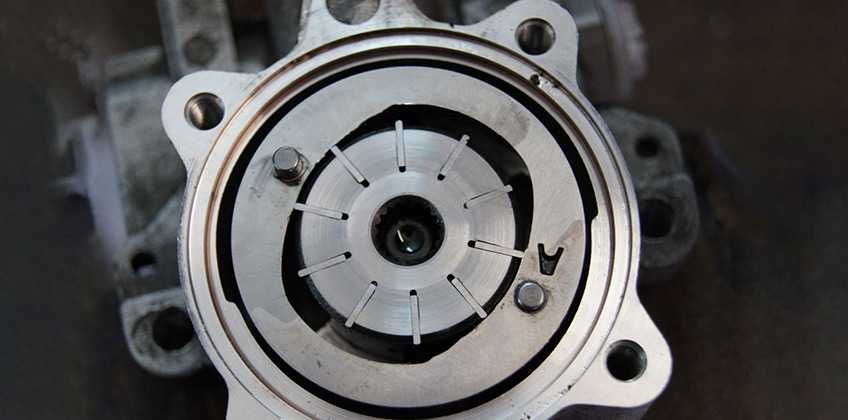

Осматриваем ротор,обращая внимание на пазы: их краешки должны быть гладкими и острыми,без сколов и зазубрин. Далее смотрим на внутреннюю рабочую поверхность статора,зачастую бывает, что именно ее износ является причиной проблем с насосом ГУР

Далее смотрим на внутреннюю рабочую поверхность статора,зачастую бывает, что именно ее износ является причиной проблем с насосом ГУР.

Советы по эксплуатации гидроусилителя руля

Рекомендации, которые позволят увеличить ресурс использования системы ГУР:

Всегда надо следить за уровнем смазки в бачке, при недостатке жидкость добавляется

Важно вовремя производить замену вещества и контролировать его состояние. При покупке нового масла необходимо проверять его качество на цвет и запах.
Руль нельзя задерживать долго в крайнем левом либо правом положениях, более, чем на пять секунд

Это приводит к образованию избыточной нагрузки на насосный механизм, функционирующий без охлаждения.
В момент, когда автомобиль ставится на стоянку, необходимо следить за тем, чтобы колеса были в прямом положении. Это позволит снизить нагрузку с системы ГУР при дальнейшем запуске силового агрегата. Особенно важно следить за этим в холодное время года, когда смазочное вещество быстро густеет.
Нельзя затягивать с ремонтом системы. Если появляются признаки неисправности, нужно выполнять диагностику и искать причину проблемы. Эксплуатация авто с неработающим или дефектным ГУР допускается, но крайне нежелательна. Своевременный ремонт позволит устранить неисправность с меньшими финансовыми затратами.
Всегда необходимо следить за состоянием рулевой рейки, в частности, за пыльниками и сальниками. Это позволит увеличить их ресурс эксплуатации и сэкономить деньги на дальнейшем ремонте.
Не допускается длительное использование транспортного средства с поврежденными насосным устройством. Это станет причиной ускоренного износа и поломки распределительного механизма, а также составляющих элементов рулевой системы.
Всегда надо следить за герметичностью ГУР. При наличии утечек выполняется полная диагностика всех мест соединений и уплотнителей. Проблемы должны быть своевременно ликвидированы.
Периодически нужно производить диагностику натяжения приводного ремешка. Если есть необходимость, выполняется его регулировка.
Один раз в 1-2 года нужно менять фильтр, расположенный в расширительном резервуаре.

Как не допустить повторных поломок и увеличить срок службы насоса?

В заключение, нужно затронуть тему профилактики. Чтобы снизить риск возникновения неисправностей гидроусилителя руля следует соблюдать простые правила:

  • использовать только ту жидкость, которая рекомендована производителем;
  • следить за чистотой — не допускать попадание мусора в бачок;
  • своевременно менять жидкость и следить за ее уровнем.

Это обеспечит стабильную работу, как насоса, так и всей системы гидроусиления.

Признаки неисправностей насоса ГУР

Хотя устанавливаемые шиберные и пластинчатые насосы в конструкцию гидроусилителя руля не так часто ломаются, все же рассмотрим каковы признаки и как продлить срок службы насоса.

Продлить срок эксплуатации можно следующими действиями:

  1. Менять вовремя жидкость. Мало кто меняет масло в гидроусилителе, но оно устаревает и теряет свои свойства. Поэтому делать это необходимо.
  2. Следить за уровнем жидкости в бачке ГУР.
  3. Стараться не крутить руль при неработающем ДВС. Если жидкость в системе гидроусилителя не движется, то насос перегревается. Масло не движется, если крутить много раз с заглушенным двигателем.
  4. При замене масла, следить чтобы не попал мусор.

При соблюдении правил эксплуатации, ГУР служит долго. Периодически проверять уровень масла. При доливе жидкости, доливать только такой же марки.При обнаружении признаков неполадок в работе системы гидроусилителя, следует не ездить быстро и дальние расстояния, пока причины не будут устранены.

Признаки проблем с ГУР:

  1. Если появились трудности с поворотом руля на холостых и на малых оборотах. На больших оборотах проблем с поворотом руля нет.
  2. Если обнаружили течь жидкости из системы усилителя руля.
  3. Если во время вращения рулевого колеса стали слышны посторонние звуки.
  4. Если слышен свист или гул подшипника. Если подшипник снять, то при качении шкива будет люфт.

Гул руля

Основная причина почему гудит гидроусилитель руля при повороте, это воздух, скопившийся в жидкости ГУРа. Воздух может образоваться при замене масла и его можно выгнать самому, стоит просто покрутить руль из стороны в сторону, при заглушенном моторе. Однако в ряде случаев удалить его самостоятельно не выйдет и понадобиться продув под давлением. А такое оборудование есть только в сервисах. И если гул появился через какое-то время после замены масла, то причина кроется в не выгнанном воздухе.

Появиться воздух в системе может из-за:

  • бачка;
  • не герметичных шлангов;
  • присадок;
  • протекающего насоса.

Так же причиной может послужить забитый фильтр бачка. Для этого рекомендуется его прочистить, а лучше вообще заменить вместе с бачком на новый.

Из чего состоит насос гидроусилителя руля

Насос ГУРа хоть и испытывает значительные нагрузки, но он не так часто ломается, если обеспечивать правильную эксплуатацию. Благодаря не особо сложной конструкции насоса, его вполне можно починить самому.

Устройство гидроусилителя руля:

  • Бачок для жидкости.
  • Золотник управления.
  • Регулятор давления в системе усилителя.
  • Насос.
  • Силовой цилиндр.

Привод у насоса ременный. Через ремень вращение передается от коленвала к валу насоса. Во время работы насоса, в системе достигается максимальное давление 150 бар (атмосфер) или 15 Мпа. Основой правильной работы насоса — это установленные заводом зазоры, которые должны быть в пределах от 0,05 до 0,1 мм. Если насос сильно изношен, зазоры увеличиваются, а водитель чувствует, что руль начал тяжелее крутиться.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Как починить насос с помощью ремкомплектасвоими руками

Чтобы провести восстановление насоса гур, потребуется подготовить некоторые инструменты и запчасти:

  1. Ключи подходящего размера
  2. Съемник стопорных колец
  3. Шприц
  4. Ветошь
  5. Подшипник с диаметром 35мм и маркировкой 6202
  6. Уплотнительные кольца, сальник, прокладки и шайбы (все это входит в большинство ремкомплектов).

Как снять шкив и провести ремонт насоса

Перед проведением восстановления, потребуется демонтировать насос. Для этого нужно:

  • Ослабить осевой болт (для этого используется отверстие в шкиве) и демонтировать ремень ГУР.
  • Удалить жидкость из системы с помощью шприца (для этого потребуется прокачать систему).
  • Демонтировать шланги, которые подсоединены к насосу.
  • Снять сам насос.
  • Удалить с детали все загрязнения.

После этого начинается переборка элемента.

  1. Снимается стопорное кольцо.
  2. Откручивается задняя крышка насоса. Нужно следить, чтобы не выпали детали устройства.
  3. Далее потребуется вынуть лопасти. Необходимо запомнить их расположение, чтобы затем собрать все в правильном порядке.
  4. Следует демонтировать пластину и выбить вал.
  5. Далее снимается подшипник. Его потребуется заменить на новый.
  6. Все элементы проверяются на наличие повреждений. Удаляется грязь.
  7. В обратном порядке проводится сборка насоса и его установка на место.

Если переборка кажется слишком сложной, то лучше обратиться к профессионалам. Или сразу заменить насос ГУР на новый. Это позволит сэкономить массу времени и сил (ведь любая, даже незначительная ошибка может привести деталь в негодность).

Причины и признаки неисправности

  • Если при повороте рулевого колеса на нём возникают обратные толчки, значит, приводной ремень насоса изношен или слабо натянут.
  • Если для поворота рулевого колеса требуется слишком серьёзное усилие, скорей всего, дело в неисправности приводного ремня насоса.
  • Если вы пытаетесь быстро повернуть рулевое колесо, но для этого нужно больше сил, чем раньше, вероятнее всего, приводной ремень насоса слишком слабо натянут. Также возможна механическая неисправность компонента.
  • Если для вращения руля в одну из сторон нужно прилагать слишком серьёзные усилия, насос вышел из строя и требует срочного ремонта.
  • Также при работе насоса ГУР может раздаваться гул или даже резкий высокий звук. Это свидетельствует об износе ротора с ламелями, эллипса или подшипников. К такой неприятности приводят нехватка жидкости в бачке гидроусилителя и слишком агрессивный стиль вождения. Если не решить проблему, насос заклинит.

Сейчас читают Принцип работы генератора автомобиля все просто и понятно

Выгодно ли заправлять авто метаном?

Так устроен насос ГУР

Устранение неровностей

В большинстве случаев можно обойтись без сложного ремонта — достаточно устранить дефекты основных элементов.

Изучите обратную сторону вала и соединённые с ним части. Здесь не должно быть никаких заусенцев и проточин. Разложите элементы на чистой ветоши и осмотрите их. Особенно внимательно следует анализировать состояние вала. Его пазы имеют острые края с каждой стороны. Аккуратно проведите по боковым частям пазов вала, они тоже должны быть острыми.

Следующий этап — осмотр внутренней части цилиндра. В идеальном состоянии его поверхность должна быть ровной с внутренней стороны. Если цилиндр волнистый, значит, причина неисправности именно в этом.

Заусенцы, неровности и другие виды деформации должны быть устранены. Для этого обработайте их наждаком или шкуркой. Лопатки также надо отшлифовать с обеих сторон круговыми движениями.

Как убрать шероховатости на поверхности цилиндра

Цилиндр выравнивают сферической шлифовальной машиной. Ничего такого нет под рукой? Можно сконструировать простейший аналог из дрели, шкурки и толстого сверла. Как можно более плотно накрутите шкурку против вращения дрели на сверло. Не должно быть ни малейшего зазора. Вставьте полученную конструкцию в дрель, чтобы шкурка оказалась зажата. С помощью этого механизма отшлифуйте цилиндр. Старайтесь прижимать его как можно более плотно и действовать равномерно. Шкурка будет постепенно заканчиваться — меняйте её на новую, от крупной к мелкой.


Инструмент для шлифовки неровностей


А вот так им надо работать

По завершении процесса протрите каждый элемент уайт-спиртом, затем соберите изделие и установите его на место.

Видео: ремонт насоса ГУРа

Ремонт насоса гидроусилителя руля требует внимания к мелочам. Процесс может затянуться на несколько часов. Если вы не хотите тратить время и силы, в ряде случаев лучше купить новое изделие.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Сломался насос ГУР: признаки и причины неисправностей

Итак, все перечисленные выше элементы участвуют в процессе создания давления. Стоит маленькой пластинке треснуть или стереться, и вот давления уже недостаточно или нет совсем.

Во всем этом есть единственный плюс (если это можно назвать плюсом): насос ГУР никогда не ломается внезапно, он всегда подает сигналы бедствия.

Периодически сильно гудит

Поздравляем, у вас воздух. Загляните в бачок — если видите пузырящееся масло, значит, система разгерметизировалась, и в нее попал воздух. Сразу осмотрите агрегат, бачок и магистраль на предмет трещин. Если снаружи все целое, придется снимать и разбирать насос — возможно, подтекает сальник, уплотнительные кольца или прокладка.

Система гидроусилителя завоздушена

Пронзительно визжит при повороте руля

Тут дело в ремне: либо он слабо натянут и проскальзывает по шкиву во время вращения, либо совсем растянулся.

Под капотом постоянно гудит и руль стал тугим

Вот это явный, стопроцентный признак, что насос не может создавать нужное давление и зовет вас на помощь. А если нет давления, нет и толку от усилителя. Причин здесь несколько:

1. Износились элементы рабочей пары. Виной всему возраст насоса или старое, грязное масло (если оно вообще есть в системе).

  • Если вы тщательно следите за количеством и качеством масла, а пластинки стерлись по торцам, значит, пришло их время. Изношенные пластины не достают до стенок статора, не образуют областей низкого давления и не захватывают масло. Нужно просто заменить их.
  • Износились пазы лопастей — это тоже, в основном, проблема возрастных насосов. Можно поменять либо рабочую пару целиком, либо ротор.
  • Появились щербинки на внутренней поверхности статора, пазах или лопастях. Это случается, когда масло, призванное защищать детали насоса, гробит их. Как? Да элементарно: старое масло обычно насыщено металлической стружкой и мелким мусором. Эта стружка работает как абразив и разрушает поверхности рабочей пары. Микрочастицы металла появляются в системе, если насос какое-то время работал в сухую, а еще стружку выбивают уплотнительные кольца золотника. Эта проблема тоже решается в условиях СТО: мастер отшлифует стенки статора, в критическом случае — заменит деталь.
  • Залипли лопасти. Грязное, старое, вязкое масло не дает пластинкам двигаться быстро и свободно, они буквально залипают в пазах, выдвигаются-задвигаются неравномерно, давление создается через раз. В этом случае насос разбирают, чистят рабочую пару, обязательно промывают систему ГУР и, естественно, меняют масло.

Выработка на стенках статора

2. Серьезные повреждения редукционного клапана.

Редукционный клапан регулирует давление: когда оно превышает максимум, клапан открывает допканал и сбрасывает давление до допустимого. Случается, что редукционный клапан залипает, становится неподвижным, т.е перестает закрывать (или открывать, что хуже) допканал, и масло хлещет мимо системы. Такое происходит, если на клапане есть задиры или он так долго работал с грязным маслом, что буквально оброс липкими отложениями.

Отремонтировать клапан вполне реально — на большинстве автомобилей его можно снять, разобрать, почистить или заменить поврежденные элементы. Обязательно нужно промыть систему и залить новое масло.

Редукционный клапан насоса

3. Насос банально “устал”. Никакой механизм не может служить вечно, даже самый ухоженный и конструктивно совершенный.

Гидроусилитель руля: что это и из чего состоит

Гидравлический усилитель руля – часть рулевого механизма, которая облегчает управление машиной при повороте, наезде на неровности дороги. Гидроусилитель снижает усилия, которые прилагает водитель на рулевое колесо во время движения. При наличии исправного гидроусилителя водителю гораздо комфортнее ездить, меньше нагрузка на руки, легче процесс парковки.

Рекомендуем: Ремонтируем главный цилиндр сцепления ВАЗ 2101 — 2107

Составляющие ГУР:

  • Насос. Основная часть системы. Ремень, соединяющий усилитель с коленвалом, приводит в действие насос, поэтому весь механизм работает при повороте;
  • Распределитель. Насос под высоким давлением подает масло в распределитель, чувствительный к уровню и степени загрязнения масла. Если рулевые тяги находятся по бокам рейки, то поршень — по центру корпуса. Может быть другой тип распределителя. Когда поршень находится сбоку, а тяги по центру рейки;
  • Рулевой механизм>;
  • Рулевая сошка. Она же соединительная тяга. Основная часть механизма, которая выполняет функцию передачи усилия от вала сектора к продольной тяге;
  • Соединительные шланги. Отвечают за циркуляцию жидкости по всему механизму. Соединяют бачок с гидравлической жидкостью с насосом, распределителем и гидроцилиндром;
  • Бачок для гидравлического масла. Из бачка масла попадает во все составляющие механизма, смазывая все детали, а затем возвращается в резервуар.

Назначение ГУР

Современные автомобили создаются с максимальным комфортом для водителя и пассажиров. Чтобы водителю без особого труда можно было поворачивать руль (даже одним пальцем), устанавливают усилитель руля. Он может быть электрическим (ЭУР) или гидравлическим (ГУР).

Помимо облегчения вращения рулевого колеса, ЭУР и ГУР смягчает, амортизирует удары на кочках. Еще, усилитель руля держит руль прямо, даже если лопнуло колесо.

Назначение и особенности конструкции

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия

Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах

ГУР — это закрытая гидросистема, в состав которой входят:

  • бачок, в который заправляют гидравлическую жидкость;
  • регулятор давления;
  • управляющий золотник;
  • насос;
  • силовой цилиндр.

Основной агрегат конструкции гидроусилителя — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу.

Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005—0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Это интересно: Как проверить шаровую опору своими руками + видео — это важно знать

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
