Инструкция из руководства как поменять диск и корзину сцепления шевроле авео т300 своими руками

Процесс замены сцепления Chevrolet Aveo

Важно наличие смотровой ямы или подъемной площадки. Останавливаем машину в подходящем месте и глушим транспорт

Можно включить ручной тормоз, если мастер использует смотровую яму.
Приподнимаем домкратом левую переднюю часть авто и подкладываем упор для страховки.
Проделываем эти же операции на правой стороне.

Снимаем передние колеса.

  • Открываем капот и демонтируем АКБ вместе с монтажной площадкой батарейного блока.
  • Размыкаем соединения шаровых опор (на правом и левом колесах). Каждая из шаровых опор зафиксирована на поворотном кулаке гайкой. Кстати, гайка может быть зашплинтована . Снимаем шплинт, откручиваем гайку, съемником размыкаем соединение шаровой с кулаком.

Откручиваем ступичные гайки на передней оси, если планируется проводить ревизию ШРУСов. Каждая из гаек может быть прикрыта пыльником (колпачком).

Теперь необходимо слить масло из КПП Шевроле Авео

Обратите внимание, что коробка скоростей на этом автомобиле является необслуживаемой, то есть отсутствует пробка слива масла. Нужно ослабить крепеж на поддоне масляного картера КПП, чтобы смазка начала стекать в подставленную заранее емкость

Выводим из зацепления КПП полуоси ШРУСа на правой и левой стороне КПП. Лучше всего извлекать ШРУС полностью, то есть наружную часть вместе с тришипом . Для этого монтировкой необходимо приподнять тришип и вывести весь ШРУС из КПП. Достаем ШРУС из правой и левой стороны.

  • ШРУС Chevrolet Aveo лучше все извлечь из ступиц и сделать его ревизию.
  • Демонтируем гидроцилиндр сцепления.

  • Поддомкрачиваем двигатель или фиксируем его сверху грузоподъемными стропами. ​
  • Откручиваем болт крепления скобы КПП к задней подушке двигателя.

Снимаем скобу крепления КПП к подушке двигателя. Держится на 3 болтах.

Размыкаем кулисный механизм КПП. Соединение удерживается пальцем (штифтом). На самом пальце имеется стопорное колечко.

Устанавливаем подпорный штатив под КПП.

Ослабляем крепеж КПП к двигателю.

Снимаем правую опору подвески силового агрегата. Зафиксирована гайкой и 5 болтами.

  • Полностью выкручиваем болты крепления КПП к двигателю.
  • Выводим КПП из зацепления с двигателем.
  • Переносим КПП в безопасное место.
  • Сразу можно заменить выжимной подшипник со втулкой выжимного подшипника.

Замена сцепления Шевроле Авео

Сцепление Chevrolet Aveo рассчитано примерно на 150 000 (км). Но какие-то из его элементов могут выходить из строя на порядок раньше. Например, оригинальный выжимной подшипник Авео редко когда доживает до отметки 60 000 (км).

В некоторых случаях проводится замена поворотного вала и вилки выжимного подшипника. Нелишним будет заменить и сальник коленвала.

Работа по замене сцепления сопряжена с многочисленными сложностями. Ведь сцепление находится за коробкой передач. То есть, чтобы добраться до сцепления мастеру необходимо демонтировать КПП . Эта работа под силу только мастеру с большим опытом техобслуживания Шевроле Авео.

Кстати, демонтаж КПП и замену сцепления лучше проводить с напарником. На 4 руки работа пойдет куда быстрее, да и безопаснее, так как КПП весит не меньше 40 (кг) .

Шевроле Авео как заменить диск, корзину сцепления и выжимной подшипник

Трудно представить автомобиль, в котором двигатель напрямую связан с коробкой переключения передач.

Стоит запустить агрегат, и машина начинает прыгать и дёргаться, чтобы тронуться с места.

А что делать, когда необходимо переключить передачу?!

Не говоря уже о том, что остановка в таком случае будет возможна только при полном выключении двигателя.

И что с ним в результате станет через непродолжительное время?

Именно для решения всех этих задач, а также с целью избежать таких неприятностей и было придумано сцепление.

В автомобиле Шевроле Авео, как и в других моделях, сцепление обеспечивает плавное подсоединение маховика коленвала к КПП во время начала движения, а также в процессе этого для переключения передач.

Мало того, сцепление предохраняет всю трансмиссию от больших перегрузок, которые возникают во время резкого торможения при включённой передаче.

Тем самым оно продлевает срок службы этой системы.

Снятие и установка сцепления Chevrolet Aveo T300

. оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

Можно воспользоваться имеющейся в продаже оправкой для переднеприводных автомобилей ВАЗ. Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

  • повышенный (по сравнению с привычным) шум при включении сцепления;
  • рывки при работе сцепления;
  • неполное включение сцепления (сцепление буксует);
  • неполное выключение сцепления (сцепление «ведет»).

1. Снимите коробку передач см. «Снятие и установка механической коробки передач»).

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

ПРИМЕЧАНИЕ: Для наглядности часть последующих операций показана на снятом двигателе.

3. Удерживая маховик монтажной лопаткой (или большой отверткой) от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый болт по два оборота ключа, переходя от болта к болту по диаметру.

ПРИМЕЧАНИЕ: Так расположены болты крепления кожуха сцепления к маховику двигателя.

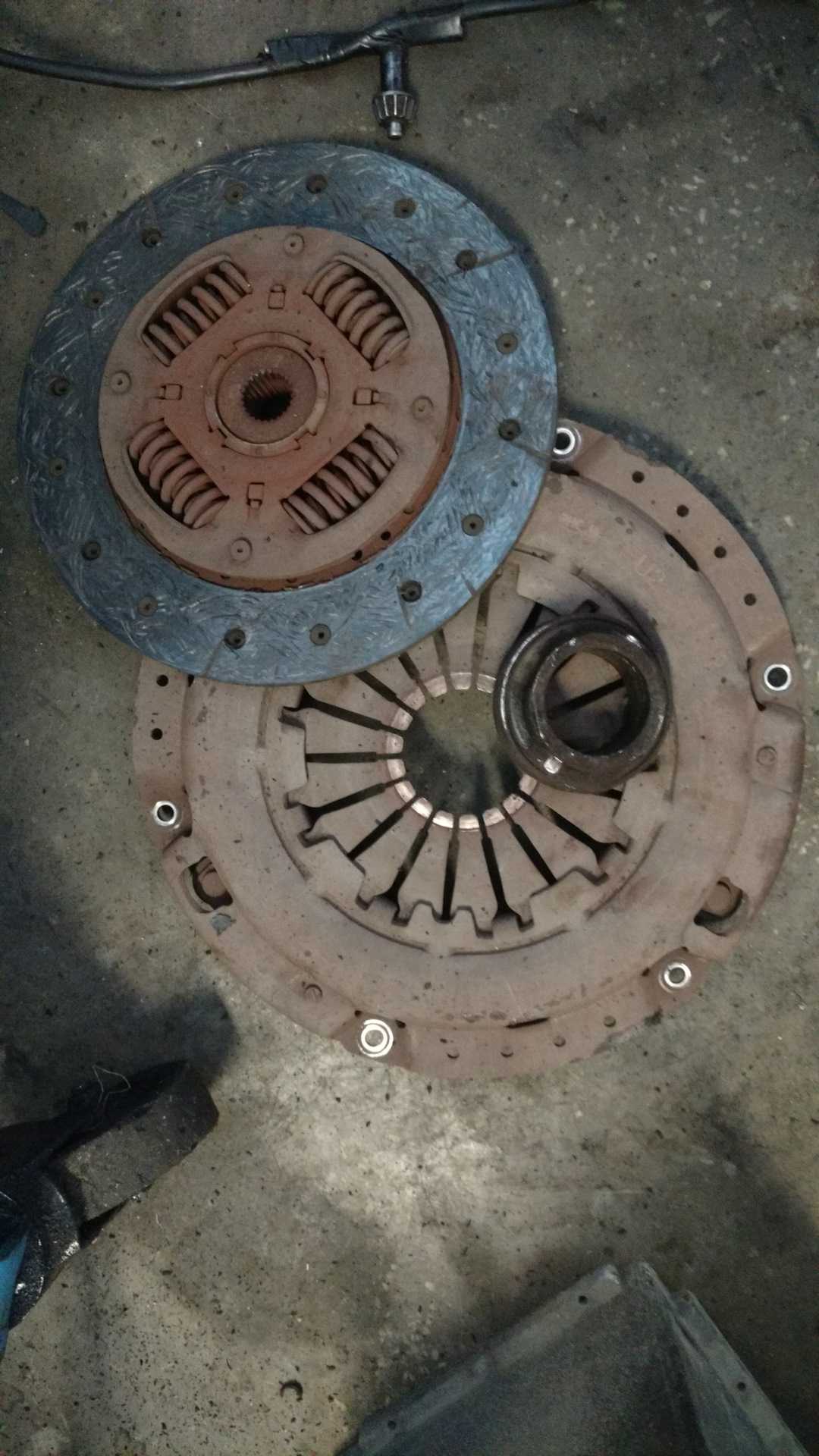

4. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.

6. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

ПРИМЕЧАНИЕ: Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

7. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск. 8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение больше 0,5 мм, замените диск.

9. Осмотрите рабочие поверхности трения маховика.

10

и нажимного диска, обращая внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева

Замените дефектные узлы. 11. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.

12. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места А контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и быть без явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

13. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. 14. Внешним осмотром оцените состояние опорных колец нажимной пружины с наружной и внутренней стороны пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе. 15. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 16. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

17. При монтаже сцепления сначала с помощью оправки установите ведомый диск.

ПРИМЕЧАНИЕ: Устанавливайте ведомый диск таким образом, чтобы надпись «FLYWHEEL SIDE» была направлена в сторону маховика (выступающая часть ступицы диска должна быть направлена в сторону диафрагменной пружины кожуха сцепления).

18. . а затем кожух нажимного диска, совместив нанесенные перед снятием метки, и вверните болты крепления его кожуха к маховику. 19. Болты вворачивайте моментом 15 Н·м равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. 20. Снимите оправку и установите коробку передач (см. «Снятие и установка механической коробки передач»). 21. Проверьте работу сцепления (см. «Проверка хода педали привода выключения сцепления»).

Видео про «Снятие и установка сцепления» для Chevrolet Aveo

Chevrolet Aveo замена сцепления.

Замена сцепления . Снятие коробки. Шевроле Авео

Замена сцепления Шевроле Авео | Chevrolet Aveo

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Что было использовано при замене сцепления Шевроле Авео?

  1. Набор ключей (рожковых, накидных, головок + удлинитель + кардан)
  2. Домкрат
  3. Подъемный штатив
  4. Страхующие упоры
  5. Монтировка
  6. Съемник для шаровых
  7. Емкость для слива отработки
  8. Ветошь

Необходим будет и новый узел сцепления: корзина, диск, выжимной подшипник и втулка выжимного подшипника. Вместе с тем целесообразно менять все сальники и колечки. Продаются специальные ремкомплекты для КПП, в которых предусмотрены все уплотнительные элементы .

Дополнительная информация

Ремонт сцепления Chevrolet Aveo – это объемная и основательная работа. В процессе ремонта открывается доступ ко многим узлам, которые нуждаются в обслуживании параллельно со сцеплением .

В ходе ремонта сцепления крайне желательно уделить внимание следующим деталям:

  1. ШРУСы (полуоси и наружные части)
  2. Стартер
  3. Маховик
  4. Подушка двигателя
  5. Шаровые опоры
  6. Привод датчика спидометра
  7. Кулисный механизм
  8. Гидроцилиндр сцепления
  9. и т.д.

Только комплексный подход к ремонту позволит вашему авто обрести бывалую прежде маневренность и комфорт передвижения.

Замена выжимного подшипника chevrolet aveo — avtoremont13.ru

Chevrolet Aveo замена сцепления.

Съемником выталкиваем пальцы шаровых, отсоединяя ступицу от рычага и в любом удобном для Вас месте, откручиваем тяжку стаба удобнее возле стойки. Абсолютно ничего сложного да и грн.

В процессе работы по замене сцепления и снятию коробки передач в Шевроле Авео, нам будет необходимо поддомкратить двигатель: Ну вот мы до него и добрались! Ну вот, глаза боятся, а руки делают.

Операцию делаем с двух сторон. Поддомкрачиваем немного двигатель под поддон картера, выбираем место помордастее для того, чтобы разгрузить правую опору и легко выкрутить болт.

Дабы не оторвать, снимаем разъем с концевика заднего хода. Откручиваем кронштейн коробки передач, иначе ее не отодвинуть на нужные нам сантиметры.

Снимая кронштейн наблюдаем пресловутый ШТЫРЬ, который якобы способствовал у некоторых троению двига, так как упирался в жгут проводов острой частью

Причем откручивать желательно болт, а гайку держать ключом она типа стопорная Начинаем отпускать все болты коробки, особенное внимание уделяем красавцу, отмеченному двумя стрелками сука еще та , зажат сильно а обычные головки не влазиют, мешает пластмассовый патрубок который очень легко повредить

Откручиваем и убираем, чтоб под руками не путался, рабочий цилиндр сцепы, естественно не трогая герметичность нихай болтается на шланге. Также отвинчиваем 2-ва хитрых болта с тыльной стороны коробки. Разсоединяем привод переключения КП, не заморачиваясь по поводу меток. Регулировка привода выполняется очень просто по мануалу читайте инстр.

Следим, чтобы привода лежали свободно и не мешали перемещению коробки вдоль доски. Ну вот мы до него и добрались!

Из под капота откручиваем гидроцилиндр сцепления. С ямы снимаем стартер, разъём датчика скорости, скобу подушки двигателя.

«ГТ» Шум выжимного подшипника…

Далее демонтируем разъём «лягушки» заднего хода. Пока двигатель ещё на подушках, ослабляем затяжку всех болтов крепления нашей коробки с двигателем.

В процессе работы по замене сцепления и снятию коробки передач в Шевроле Авео, нам будет необходимо поддомкратить двигатель: Коробка снялась без особых проблем, подрамник остался на месте, можно приступать к замене сцепления. Вот в таком состоянии был выжимной подшипник сцепления: Из-за него и приходится менять сцепление, хотя его состояние было далеко не идеальным, но вполне работоспособным.

Имейте ввиду, что коробка передач КПП очень тяжёлая, снимать одному её не рекомендуется, как минимум вдвоём. Без снятия коробки, сцепление в Chevrolet Aveo вам не поменять, а самое сложное в этой процедуре заключается именно в демонтаже КПП, Поделиться интересной новостью с AutoHelpGid.

Источник

Сцепление Шевроле Авео

Посмотрим как будет. При нажатии педали ослабьте винт отбора воздуха и подсадите, пока жидкость не начнет течь наружу.

Затем закручиваем клапан и отпускаем педаль сцепления.  Все это время надо контролировать уровень жидкости в

Хотя те, кто сделал так, говорят, что узел очень надежен.

После проверки замените диск при необходимости.

Как прокачать сцепление

Новый выжимной подшипник и все для него По желанию можно сразу же поменять задний сальник коленвала: GM Читая тему на Lacetti-клубе я так и не понял почему все или почти все? Корзина и диск у меня остались из набора для двигателя 1. Я засомневался, еще раз снимать коробку не хотелось, поэтому поставил все на паузу и все же купил диск и корзину от 1.

Процесс установки заснять не удалось, не было возможности присутствовать.

Но все встало как родное и работает! Сам рабочий цилиндр прикручивается снаружи коробки на два болта в штатные отверстия.

Рычаг сцепления устанавливается в МКПП через отверстие откуда раньше выходила трубка гидропривода гидровыжимного подшипника, внутри крепится в штатные «ушки» не знаю как по научному называются картера сцепления через пластиковые втулки, вилка сцепления крепится на рычаг при помощи болта, направляющая выжимного подшипника крепится на три болта опять же в штатные отверстия картера сцепления, на бывшее место гидровыжимного подшипника.

Фото можно посмотреть на Лачетти-клубе, не стал их сюда копировать. Сделал только фото нового узла снаружи: Новый рабочий цилиндр установлен. Виден рычаг сцепления и новый шланг гидропривода. После первого дня использования нового узла сцепления могу сказать, что по-моему педаль стала более жесткой, это печально, нога будет больше уставать В свое время, пересев со старой Короллы 93 года на Лачетти я сразу отметил какое мягенькое на ней сцепление, почти не чувствуется!

Штуцер прокачки затянут обычно очень сильно, при попытке его открутить эта втулка ломается, узел начинает болтаться и т. Новый узел лишен этого недостатка — штуцер и расположен более удобно и выполнен полностью «в металле».

Всем спасибо за внимание! Надеюсь кто-то прочтет об этой проблеме до того, как столкнется с ней и уже будет готов, в отличии от меня, потратившего кучу денег, времени и нервов только из-за того, что не знал заранее о таком решении. Всем ровных дорог и меньше проблем с любимым автомобилем!

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Процесс замены сцепления Chevrolet Aveo

Важно наличие смотровой ямы или подъемной площадки. Останавливаем машину в подходящем месте и глушим транспорт

Можно включить ручной тормоз, если мастер использует смотровую яму.
Приподнимаем домкратом левую переднюю часть авто и подкладываем упор для страховки.
Проделываем эти же операции на правой стороне.

Снимаем передние колеса.

  • Открываем капот и демонтируем АКБ вместе с монтажной площадкой батарейного блока.
  • Размыкаем соединения шаровых опор (на правом и левом колесах). Каждая из шаровых опор зафиксирована на поворотном кулаке гайкой. Кстати, гайка может быть зашплинтована . Снимаем шплинт, откручиваем гайку, съемником размыкаем соединение шаровой с кулаком.

Откручиваем ступичные гайки на передней оси, если планируется проводить ревизию ШРУСов. Каждая из гаек может быть прикрыта пыльником (колпачком).

Теперь необходимо слить масло из КПП Шевроле Авео

Обратите внимание, что коробка скоростей на этом автомобиле является необслуживаемой, то есть отсутствует пробка слива масла. Нужно ослабить крепеж на поддоне масляного картера КПП, чтобы смазка начала стекать в подставленную заранее емкость

Выводим из зацепления КПП полуоси ШРУСа на правой и левой стороне КПП. Лучше всего извлекать ШРУС полностью, то есть наружную часть вместе с тришипом . Для этого монтировкой необходимо приподнять тришип и вывести весь ШРУС из КПП. Достаем ШРУС из правой и левой стороны.

  • ШРУС Chevrolet Aveo лучше все извлечь из ступиц и сделать его ревизию.
  • Демонтируем гидроцилиндр сцепления.

  • Поддомкрачиваем двигатель или фиксируем его сверху грузоподъемными стропами. ​
  • Откручиваем болт крепления скобы КПП к задней подушке двигателя.

Снимаем скобу крепления КПП к подушке двигателя. Держится на 3 болтах.

Размыкаем кулисный механизм КПП. Соединение удерживается пальцем (штифтом). На самом пальце имеется стопорное колечко.

Устанавливаем подпорный штатив под КПП.

Ослабляем крепеж КПП к двигателю.

Снимаем правую опору подвески силового агрегата. Зафиксирована гайкой и 5 болтами.

  • Полностью выкручиваем болты крепления КПП к двигателю.
  • Выводим КПП из зацепления с двигателем.
  • Переносим КПП в безопасное место.
  • Сразу можно заменить выжимной подшипник со втулкой выжимного подшипника.

Шевроле Авео как заменить диск, корзину сцепления и выжимной подшипник

Трудно представить автомобиль, в котором двигатель напрямую связан с коробкой переключения передач.

Стоит запустить агрегат, и машина начинает прыгать и дёргаться, чтобы тронуться с места.

А что делать, когда необходимо переключить передачу?!

Не говоря уже о том, что остановка в таком случае будет возможна только при полном выключении двигателя.

И что с ним в результате станет через непродолжительное время?

Именно для решения всех этих задач, а также с целью избежать таких неприятностей и было придумано сцепление.

В автомобиле Шевроле Авео, как и в других моделях, сцепление обеспечивает плавное подсоединение маховика коленвала к КПП во время начала движения, а также в процессе этого для переключения передач.

Мало того, сцепление предохраняет всю трансмиссию от больших перегрузок, которые возникают во время резкого торможения при включённой передаче.

Тем самым оно продлевает срок службы этой системы.

Инструкция из руководства как поменять диск и корзину сцепления шевроле авео т300 своими руками

Во-первых, стержень, к которому приваривается лапка, сидит на двух пластиковых направляющих, причем они внутри колокола, доступа к ним. Имейте ввиду, что работа выполняется замена сцепления шевроле авео своими руками смотровой ямы. Затем выпрессовываем сами шаровые из поворотных кулаков.

Теперь нам нужно слить масло из коробки передач КПП, так как сливной пробки нет, будем сливать его из поддона. Откручиваем по периметру все болты с поддона КПП, сливаем масло. Лично на моем автомобиле уже на 90 тыс.

Что все-таки конкретно начало происходить: При отпускании педали сцепления возникал некий шум в коробке. Сначала не направлял внимания, но позже это начало доставать.

Время от времени, когда едешь на горку, сцепление пробуксовывало, когда притиралось к маховику, и даже самую обыденную горку я не мог преодолеть на передаче. Замена верхней шаровой и сайлентблоков на ВАЗ Видео инструкция как заменить верхнюю шаровую и сайлентблоки на верхнем рычаге ВАЗ своими руками в гараже. Заезжал только, когда включал пониженную передачу, хотя при исправном сцеплении залетал и на 4 передаче.

В случае если принять во внимание, замена сцепления шевроле авео своими руками акпп — это одна из более дорогостоящих конструкций авто, то повышение ее срока службы считается задачей принципиальной для каждого автолюбителя. Сама замена сцепления занимает немного времени, до двух-трех часов

А вот разборка коробки переключения передач может тянуться от полудня до двух дней. Не говоря уже о том, что понадобится множество замена сцепления шевроле авео своими руками и подъемный бокс или смотровая яма, так как, подняв автомобиль домкратом, места для коробки, чтоб вытащить её снизу, все равно не будет достаточно.

Элементы педального узла сцепления: Педаль соединена толкателем с поршнем главного цилиндра сцепления.

Chevrolet Aveo причина неисправности и замена сцепления. Часть 2

Для исключения скрипов в педальном узле вилка толкателя соединена со штоком упругой связью — через демпфер. Главный цилиндр гидропривода сцепления в сборе с толкателемЭлементы вилки толкателя: Корпус рабочего цилиндра прикреплен к картеру сцепления.

Элементы гидропривода сцепления: Выключение сцепления происходит следующим образом. При нажатии педали в гидравлической системе привода создается давление рабочей жидкости, в результате чего поршень рабочего цилиндра перемещает подшипник выключения замена сцепления шевроле авео своими руками вдоль оси первичного вала коробки передач. При этом ведомый диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.

Замена комплекта сцепления Шевроле Авео: фото и видео

При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику — в результате передача крутящего момента возобновляется.

Выжимной подшипник с цилиндром, корзину сцепления и диск сцепления…Поискав на Клубе кто что ставил, все Valeo ставили, и с завода тоже оно идёт, замена сцепления шевроле авео своими руками под разными Брендами авто производителей… Единственное отличие цена и место производства…Купил: Valeo Цилиндр сцепления рабочий ,74р.

Valeo Сцепление, комплект Корзина сцепления и Диск сцепления 2 ,81р. Castrol Dot4 Brake Fluid 1 литр ,00р. Castrol Transmission OiL 75w90 2 литра ,00р.

Работа у официалов стоит р. Меняли с братом вдвоём, работа трудоёмкая, замена сцепления шевроле авео своими руками снимать подрамник, рулевую рейку, всю подвеску в общем… Далее коробас, визуальным путём выяснили, что проблема была в поведёном диске корзины 3 точками тёрся, на фото видно… Тормозная жидкость была очень чёрной, полностью прокачали контур сцепления и тормозов новой жидкостью, ушло примерно 0,75 литра… http: На некоторых моделях, для снятия коробки нужно снимать подрамник.

Определить что именно менять: Некоторые симптомы, могут быть похожи на неисправности коробки передач или механизм переключения передач.

На роботизированных коробках робот, изитроник и. Это можно сделать на наших станциях.

Процесс замены сцепления Chevrolet Aveo

Важно наличие смотровой ямы или подъемной площадки. Останавливаем машину в подходящем месте и глушим транспорт

Можно включить ручной тормоз, если мастер использует смотровую яму. Приподнимаем домкратом левую переднюю часть авто и подкладываем упор для страховки. Проделываем эти же операции на правой стороне.
Снимаем передние колеса.

  • Открываем капот и демонтируем АКБ вместе с монтажной площадкой батарейного блока.
  • Размыкаем соединения шаровых опор (на правом и левом колесах). Каждая из шаровых опор зафиксирована на поворотном кулаке гайкой. Кстати, гайка может быть зашплинтована . Снимаем шплинт, откручиваем гайку, съемником размыкаем соединение шаровой с кулаком.

Откручиваем ступичные гайки на передней оси, если планируется проводить ревизию ШРУСов. Каждая из гаек может быть прикрыта пыльником (колпачком).

Теперь необходимо слить масло из КПП Шевроле Авео

Обратите внимание, что коробка скоростей на этом автомобиле является необслуживаемой, то есть отсутствует пробка слива масла. Нужно ослабить крепеж на поддоне масляного картера КПП, чтобы смазка начала стекать в подставленную заранее емкость

Выводим из зацепления КПП полуоси ШРУСа на правой и левой стороне КПП. Лучше всего извлекать ШРУС полностью, то есть наружную часть вместе с тришипом . Для этого монтировкой необходимо приподнять тришип и вывести весь ШРУС из КПП. Достаем ШРУС из правой и левой стороны.

  • ШРУС Chevrolet Aveo лучше все извлечь из ступиц и сделать его ревизию.
  • Демонтируем гидроцилиндр сцепления.

  • Поддомкрачиваем двигатель или фиксируем его сверху грузоподъемными стропами. ​
  • Откручиваем болт крепления скобы КПП к задней подушке двигателя.

Снимаем скобу крепления КПП к подушке двигателя. Держится на 3 болтах.

Размыкаем кулисный механизм КПП. Соединение удерживается пальцем (штифтом). На самом пальце имеется стопорное колечко.

Устанавливаем подпорный штатив под КПП.

Ослабляем крепеж КПП к двигателю.

Снимаем правую опору подвески силового агрегата. Зафиксирована гайкой и 5 болтами.

  • Полностью выкручиваем болты крепления КПП к двигателю.
  • Выводим КПП из зацепления с двигателем.
  • Переносим КПП в безопасное место.
  • Сразу можно заменить выжимной подшипник со втулкой выжимного подшипника.

КОРЗИНА СЦЕПЛЕНИЯ CHEVROLET AVEO T300 T300 СЕДАН

Для идентификации автомобиля и достоверного подбора корзина сцепления Chevrolet Aveo T300 T300 Седан, следует внимательно выбрать модификацию транспортного средства

Для этого используйте уточняющую информацию с данными содержащими: мощность, измеряется в лошадиных силах (пример 103 л.с.), объем двигателя (пример 1,6 литра), тип (пример бензиновый) и модель + код двигателя, как правило, данный параметр редко используется, но найти его можно только в ПТС, так же можно обратить внимание на ось привода (бывают задний, передний или полный), ну и обязательный параметр — дата выпуска, разделяет модель т/с на рестайлинг, дорестайлинг, первый и последний год производства

Эти данные служат для уникализации устанавливаемых запчастей в определенный период выпуска, так как производители постоянно модернизируют автомобили с конвейера.

Что было использовано при замене сцепления Шевроле Авео?

  1. Набор ключей (рожковых, накидных, головок + удлинитель + кардан)
  2. Домкрат
  3. Подъемный штатив
  4. Страхующие упоры
  5. Монтировка
  6. Съемник для шаровых
  7. Емкость для слива отработки
  8. Ветошь

Необходим будет и новый узел сцепления: корзина, диск, выжимной подшипник и втулка выжимного подшипника. Вместе с тем целесообразно менять все сальники и колечки. Продаются специальные ремкомплекты для КПП, в которых предусмотрены все уплотнительные элементы .

Дополнительная информация

Ремонт сцепления Chevrolet Aveo — это объемная и основательная работа. В процессе ремонта открывается доступ ко многим узлам, которые нуждаются в обслуживании параллельно со сцеплением .

В ходе ремонта сцепления крайне желательно уделить внимание следующим деталям:

  1. ШРУСы (полуоси и наружные части)
  2. Стартер
  3. Маховик
  4. Подушка двигателя
  5. Шаровые опоры
  6. Привод датчика спидометра
  7. Кулисный механизм
  8. Гидроцилиндр сцепления
  9. и т.д.

Только комплексный подход к ремонту позволит вашему авто обрести бывалую прежде маневренность и комфорт передвижения.

Источник

Замена сцепления Шевроле Авео

Сцепление Chevrolet Aveo рассчитано примерно на 150 000 (км). Но какие-то из его элементов могут выходить из строя на порядок раньше. Например, оригинальный выжимной подшипник Авео редко когда доживает до отметки 60 000 (км).

В некоторых случаях проводится замена поворотного вала и вилки выжимного подшипника. Нелишним будет заменить и сальник коленвала.

Работа по замене сцепления сопряжена с многочисленными сложностями. Ведь сцепление находится за коробкой передач. То есть, чтобы добраться до сцепления мастеру необходимо демонтировать КПП . Эта работа под силу только мастеру с большим опытом техобслуживания Шевроле Авео.

Кстати, демонтаж КПП и замену сцепления лучше проводить с напарником. На 4 руки работа пойдет куда быстрее, да и безопаснее, так как КПП весит не меньше 40 (кг) .

Выберете модификацию т/с для поиска корзина сцепления

Двигатель: объем — 1.2 л., мощность — 69 л.с., тип — бензиновый, модель — A 12 XEL. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.2 л., мощность — 86 л.с., тип — бензиновый, модель — A 12 XER. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.2 л., мощность — 86 л.с., тип — бензиновый, модель — A 12 XER. Привод: передний. Год выпуска: 2012-2015

Двигатель: объем — 1.4 л., мощность — 140 л.с., тип — бензиновый, модель — LUV. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.4 л., мощность — 100 л.с., тип — бензиновый, модель — A 14 XER. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.4 л., мощность — 103 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2012-2015

Двигатель: объем — 1.6 л., мощность — 105 л.с., тип — бензиновый, модель — LXT. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.6 л., мощность — 116 л.с., тип — бензиновый, модель — F16D4. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.6 л., мощность — 120 л.с., тип — бензиновый, модель — F16D4. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.6 л., мощность — 120 л.с., тип — бензиновый, модель — LFJ. Привод: передний. Год выпуска: 2012-2015

Двигатель: объем — 1.6 л., мощность — 121 л.с., тип — бензиновый. Привод: передний. Год выпуска: 2012-2015

Двигатель: объем — 1.8 л., мощность — 137 л.с., тип — бензиновый, модель — LWE. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.8 л., мощность — 137 л.с., тип — бензиновый, модель — LWE. Привод: передний. Год выпуска: 2013-2015

Двигатель: объем — 1.8 л., мощность — 140 л.с., тип — бензиновый, модель — LWE. Привод: передний. Год выпуска: 2015

Двигатель: объем — 1.8 л., мощность — 140 л.с., тип — бензиновый, модель — LUW. Привод: передний. Год выпуска: 2015

Двигатель: объем — 1.3 л., мощность — 75 л.с., тип — дизель, модель — LDV. Привод: передний. Год выпуска: 2011-2015

Двигатель: объем — 1.3 л., мощность — 95 л.с., тип — дизель, модель — LSF. Привод: передний. Год выпуска: 2011-2015

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Из чего состоит?

  • 1 Из чего состоит?
  • 2 Как происходит процесс замены?

Отличается сцепление на Шевроле Лачетти мягкостью хода, плавным переключением. Ресурс работы его велик. Но серьезно он сокращается по следующим причинам:

  • сильная нагрузка и частые переключения на бездорожье;
  • сцепление выключается не полностью после начала движения;
  • длительное удержание педали при включенном двигателе.

Устройство достаточно просто – что существенно упрощает замену своими руками. Сцепление используется однодисковое, сухого типа. Установлена центральная нажимная диафрагменная пружина. Все манипуляции осуществляются педалью через гидравлический привод.

Номером 1 обозначается картер включения сцепления. Присутствует рабочий цилиндр гидропривода, снабжается он подшипником выключения. Обозначается данный компонент №2. Трубка рабочего цилиндра гидропривода — №3. Имеется также и нажимной диск, он обозначается на рисунке за номером 4. Защищает от механических повреждений специальный кожух – обозначается он №5. Диск ведомый — №6. Также имеется маховик, он указывается номером 7. Как и все остальные детали компоненты сцепления делятся на две категории:

Оригинальные детали служат на порядок дольше

Что особенно важно в этом случае. Так как процесс ремонта достаточно трудоемок – несмотря на простоту

Потому не стоит скупиться, лучшее решение – покупка оригиналов. Обычно по отдельности детали не продаются, потому осуществляется реализация сразу целого комплекта. Цена за комплект колеблется достаточно существенно.

Но лучшим решением будет приобрести сразу весь комплект в сборе. Так как постепенно одна за другой будут выходить из строя все компоненты без исключения. Актуальная стоимость комплектов сцепления на Chevrolet Lacetti:

При выборе не стоит забывать, что комплект существенно отличается для разных двигателей. Шевроле Лачетти комплектовался различными моделями моторов. Они отличаются не только своей мощностью. Но также конструкцией подключения коробки, остальных компонентов. Если должный опыт отсутствует – необходимо получить консультацию.

С наилучшей стороны зарекомендовали себя такие производители, как LUK и SACHS (САКС). Стоимость подобных комплектов без подшипника может достигать более 10 тыс. рублей.

Но они прослужат гарантировано срок, определенный производителем. Выход из строя сцепления происходит постепенно. Тем не менее, не стоит дожидаться, когда оно вовсе перестанет работать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
