Регулировка сцепления ваз 2106

Сцепление ВАЗ 2106

На современных машинах сцепление может иметь конструкцию, несколько отличную от старых автомобилей, но суть применения этого механизма остаётся одна и та же. Как и любой другой узел транспортного средства, сцепление состоит из ряда деталей, которые со временем изнашиваются и приходят в негодность. Поэтому на выявлении причин и устранении неисправностей сцепления ВАЗ 2106 стоит остановиться более детально.

Для чего служит сцепление

Оснащение автомобиля сцеплением необходимо для разъединения коробки передач и силовой установки, их плавного соединения в начале движения, а также при переключении скоростей. Механизм расположен между коробкой передач и мотором, при этом часть элементов сцепления фиксируется на маховике двигателя, а другая часть — в картере сцепления.

Из чего состоит

Основными конструктивными элементами рассматриваемого узла являются:

главный цилиндр;
рабочий цилиндр;
корзина;
ведомый диск;
выжимной подшипник;
вилка.

Устройство сцепления ВАЗ 2106: 1 — регулировочная гайка; 2 — контргайка; 3 — оттяжная пружина; 4 — поршень рабочего цилиндра сцепления; 5 — рабочий цилиндр; 6 — прокачной штуцер; 7 — маховик; 8 — трубопровод гидропривода сцепления; 9 — коленчатый вал; 10 — бачок главного цилиндра; 11 — поршень главного цилиндра; 12 — поршень толкателя; 13 — главный цилиндр; 14 — толкатель; 15 — сервопружина педали сцепления; 16 — оттяжная пружина педали сцепления; 17 — ограничительный винт хода педали сцепления; 18 — педаль сцепления; 19 — нажимной диск; 20 — ведомый диск; 21 — кожух сцепления; 22 — нажимная пружина; 23 — подшипник выключения сцепления (выжимной подшипник) ВАЗ 2106; 24 — первичный вал коробки передач; 25 — шаровая опора вилки выключения сцепления; 26 — вилка выключения сцепления; 27 — толкатель вилки выключения сцепления

Главный цилиндр

Главный цилиндр сцепления (ГЦС) обеспечивает эффективную передачу усилия от педали на вилку включения сцепления посредством тормозной жидкости и рабочего цилиндра, взаимодействуя через выжимной подшипник с пружинящими элементами корзины. ГЦС расположен под капотом вблизи расширительного бачка и сообщается с рабочим цилиндром с помощью шланга. Рассматриваемый узел состоит из корпуса, двух цилиндров с уплотнителями и пружины.

ГЦС передаёт усилие от педали сцепления на вилку посредством тормозной жидкости и рабочего цилиндра

Рабочий цилиндр

Функция рабочего цилиндра сцепления (РЦС) хоть и проста, но немаловажна — принимать усилие, передаваемое от главного цилиндра, для последующего перемещения вилки выключения сцепления. На ВАЗ 2106 РЦС установлен на картере сцепления. Конструктивно он схож с рабочим цилиндром, но имеет один поршень.

Рабочий цилиндр сцепления принимает усилие от ГЦС для последующего перемещения вилки

Корзина

Посредством нажимного диска (корзины) обеспечивается взаимодействие ведомого диска с маховиком. Если с корзиной возникают неполадки, система перестаёт работать. Нажимной диск (НД) к ведомому прижимается посредством специальных пружин, которые в момент выключения сцепления работают как возвратные, т. е. отжимают НД. При таком способе функционирования обеспечивается плавное переключение скоростей, что увеличивает срок службы элементов КПП.

Корзина выполнена из диафрагменной пружины, нажимного диска и кожуха. Пружина давит на НД и создаёт усилие сжатия, передавая вращение. Пружинящая конструкция своей наружной частью воздействует на края нажимного диска. По внутреннему диаметру пружина выполнена в виде лепестков, на которые надавливает выжимной подшипник.

Посредством корзины ведомый диск взаимодействует с маховиком двигателя

Ведомый диск

Ведомый диск обеспечивает мягкое подключение коробки к мотору. Он находится между корзиной и маховиком силовой установки. Чтобы сцепление включалось без рывков, в конструкции диска предусмотрены пружины, которые способствуют гашению колебаний. Обе стороны диска оснащены накладками из фрикционного материала, который способен выдерживать высокую температуру.

Ведомый диск позволяет выполнять мягкое подключение коробки передач к силовому агрегату

Выжимной

Назначение выжимного подшипника сводится к разъединению корзины от ведомого диска посредством нажатия на лепестки НД. Подшипник установлен в картере сцепления и передвигается посредством вилки сцепления.

Выжимной подшипник воздействует на лепестки корзины для её разъединения с ведомым диском

Регулировка сцепления ВАЗ-2106 – способ № 1

В данном случае мы будем выставлять зазор из салона автомобиля, непосредственно на самой педали. Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайки. Благодаря им и выставляется нужный зазор между двумя элементами (толкателем и цилиндром сцепления).

Отметим, что из салона можно выставить только начальный ход педали. Если зазор соответствует двум и меньше миллиметрам, приступаем к выставлению люфта снизу автомобиля.

Теперь нам нужно выставить ход толкателя вилки. Он регулируется в пределах до 5 миллиметров. При помощи гаечного ключа придерживаем ограничитель хода. Ослабляем на два оборота контргайку. Далее вращаем гаечным ключом ограничитель в сторону кронштейна. Выборочным путем выставляем нужный зазор. После этого снова придерживаем ограничитель и затягиваем контргайку обратно. Берем в руки линейку и измеряем зазор хода педали. Для этого нажимаем рукой на педаль сцепления до тех пор, пока не будет явного сопротивления. Измерьте, насколько далеко отодвинулась вилка. При необходимости выставите зазор заново.

Инструкция по регулировке сцепления на ВАЗ-2106 своими руками

Работы проводятся в два этапа. На первом выставляют нужные настройки стартового свободного хода из салона ВАЗ-2106.

Гаечный ключ № 1 фиксирует положение ограничителя хода. Гаечным ключом № 2 в это время на 1,5-2 оборота откручивают контргайку для ее ослабления.
Ключом № 2 вращают ограничитель по направлению к кронштейну до достижения корректного значения свободного хода. Необходимо зафиксировать положение ключа 2.
Первым ключом затянуть контргайку.
Взять линейку и замерить расстояние, которое совершает педаль до ощутимого сопротивления.

На втором этапе проводят наладку свободного хода толкателя.

Воспользовавшись плоскогубцами, полностью демонтируют оттяжную пружину с рабочего цилиндра. Так будет удобнее проводить работы.
Фиксируют линейку или треугольник по ходу вилки сцепления.
Рукой двигают вперед вилку до упора и фиксируют это положение отметкой на линейке.
Отпускают вилку. Расстояние, на которое она продвинулась, и есть тот самый свободный ход. Он не должен быть меньше 4 мм или превышать 5 мм. В противном случае переходят к корректировке зазора.
Гаечным ключом № 1 (ГК № 1) фиксируют главную гайку регулировки. С помощью ГК № 2 ослабевают на 1,5-2 оборота контргайку.
Переставными клещами фиксируют толкатель от вращения.
С помощью ГК № 1 проворачивают регулировочную гайку на нужное значение.
ГК № 2 закручивают контргайку, при этом толкатель и гайка регулирования зафиксированы. Затем монтируют пружину на свое рабочее место и переходят к проверке правильности результатов работы.

Чтобы удостовериться, что все сделано правильно, по окончании работ следует провести простые проверочные манипуляции.

Включить нейтральную скорость на коробке передач. Завести двигатель и прогреть авто до рабочей температуры. Убавить газ до такой степени, чтобы обороты коленвала стали минимальными. Выжать рычаг педали сцепления и переключиться на заднюю скорость. При этом не должно быть никаких посторонних звуков: постукивания, поскрипывания и т. д. Если все-таки какие-то посторонние шумы возникают, значит, работа проведена некорректно.
При движении авто со скоростью 40-45 км выжать педаль сцепления и переключать скорости. При этом также не должно быть никаких сторонних звуков.
На этапе разгона ВАЗ-2106 нужно пронаблюдать за соответствием увеличения скорости и роста частоты вращения коленвала. Пропорциональность и отсутствие пробуксовок говорят о том, что регулировка сделана верно.

Проверку нужно сделать обязательно, чтобы точно удостовериться в технической исправности автомобиля, что принципиально в плане безопасности водителя и его пассажиров. По окончании работы рекомендовано прокачать систему, наполнив ее тормозной жидкостью, чтобы удалить попавший туда воздух. Эту процедуру также несложно проводить самому с помощью набора недорогих и доступных инструментов и материалов.

Если регулировка не показала нужный результат, следует провести ее еще раз. Так как 2106 довольно старая модель, последнее авто выпущено до 2006 года, стоит провести инспекцию деталей сцепления и при необходимости заменить их.

Работы сверху автомобиля

Итак, начало положено, цель – снять коробку передач для замены сцепления

На автомобилях ВАЗ 2106 и аналогичных делается это довольно быстро, важно лишь соблюсти некоторую последовательность:

В салоне автомобиля снимаете ручку переключения скоростей. Она крепится при помощи пластиковых защелок. Порой возникают трудности с демонтажем, доходит до того, что защелки обламываются. Цена нового комплекта креплений составляет не более ста рублей, а приобрести его можно даже после проведения ремонта. Поэтому не бойтесь, если вдруг сломали пластиковые усики.
Переходите к подкапотному пространству, выкручиваете четыре гайки, которыми крепится приемная труба к коллектору. Дело в том, что приемная труба будет мешать снятию коробки, но ее достаточно немного в сторону сдвинуть.
Отключаете аккумуляторную батарею и снимаете ее с автомобиля.
Выкручиваете два верхних болта стартера, отключаете от него провода питания обмоток и втягивающего реле.
Отсоединяете провод массы, который подходит к коробке передач.

Внимательно осмотрите, нет ли конкретно на вашем автомобиле каких-либо «модернизаций», которые помешают снятию КПП. Если имеются, то сделайте так, чтобы они не затруднили дальнейший ремонт.

Диагностика неисправностей сцепления ВАЗ 2107

Существует ряд поломок, указывающих, что машине требуется срочный ремонт.

Пробуксовка сцепления

Подобное обнаруживается при резком ускорении. Двигатель стабильно набирает обороты, но машина «опаздывает» с разгоном. Также процесс может сопровождаться рывками, продергиванием и посторонним шумом.

Сцепление ведет

Подобное вызвано неправильной регулировкой или завоздушиванием системы. Фрикционные накладки не полностью отодвигаются от корзины и передачи включаются с затруднением.

Рывки при трогании и переключении скоростей

Требуется прокачка, настройка механизма, когда при втыкании передачи машина дергается. Диск может пробуксовывать на старте, быстром разгоне по причине его износа.

Шум при выключенном сцеплении

Когда при полностью выжатой педали машина слегка вибрирует и исходит посторонний звук – корзина и диск сцепления не разъединяются до конца.

Провал педали и отсутствие сцепления

Здесь дело обстоит более серьезно. Педаль может проваливаться только при сильных повреждениях механизма. В 90% случаев причина скрывается в головном цилиндре или корзине. Эксплуатировать автомобиль с подобной проблемой запрещено категорически.

Сцепление выключается, но педаль не возвращается в исходное положение

Указанная неисправность часто решается банально просто – может слететь или лопнуть возвратная пружина. Гидравлическая система в ВАЗ 2107 представляет собой конструкцию, где нет возвратных устройств, кроме механических деталей.

Решается все благодаря замене поврежденного элемента.

Тугое сцепление

Отдельные автолюбители жалуются на то, что педаль сцепления нажимается чрезвычайно туго. Кроме гидравлической системы, затруднение хода вызывается закисанием подвижных шарниров, подклиниванием выжимного подшипника. Для устранения неполадки следует полностью разобрать всю систему.

Сцепление выключается в начале или конце хода педали

В этом случае все достаточно просто – системе требуется регулировка. Процедура примитивная и выполняется за 20-30 минут. Единственный нюанс – потребуется помощник.

Регулируем сцепление ВАЗ 2107

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление.

Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Если свободного хода нету вообще, или он больше 2 мм, необходимо найти кронштейн толкателя под педалью, положение толкателя на нем регулируется с помощью гайки, контргайки и ограничителя. Одним гаечным ключом удерживаем ограничитель, а другим немного ослабляем контргайку — на полтора-два оборота. Затем замеряем свободный ход педали, надавливая на нее ладонью, — если он в пределах 0,4-2 мм, значит все сделано правильно.

Следующий момент — проверка и регулировка свободного хода толкателя рабочего цилиндра. Чтобы найти этот самый цилиндр, нам придется заглянуть под днище, поэтому такую работу лучше проводить на эстакаде или смотровой яме. Цилиндр выходит из КПП и соединяется с вилкой сцепления. Также здесь закреплена возвратная пружина, которая возвращает вилку в исходное положение при выключенном сцеплении.

Замерить его достаточно легко — отсоедините пружину и, надавив на вилку, запомните на какое расстояние она может переместиться. Если в пределах 4-5 мм, значит все нормально. В противном случае с помощью гайки и контргайки на толкателе выставьте правильный ход.

Обратите внимание, что вам сначала нужно будет ослабить контргайку, удерживая другую гайку еще одним ключом. Затем толкатель нужно зафиксировать с помощью клещей и ослабить контргайку еще на полтора-два оборота

Затем проверните регулировочную гайку, чтобы выставить нужный ход толкателя. После этого останется только затянуть контргайку.

Если все сделано правильно, то свободный ход педали и толкателя должны быть в пределах нормы. Понятно, что нужно проверить работу механизма сцепления в рабочем состоянии.

Проверять его рекомендуют так:

заведите мотор и оставьте его немного поработать на холостых оборотах;
переключитесь на задний ход, выжав сцепление — никаких посторонних звуков не должно исходить из коробки передач при этом;
затем попробуйте переключиться на первую передачу и выехать на ровную трассу;
разгоняйтесь, поочередно переходя на высшие скорости, — все должно работать нормально.

Если же проблемы все равно остались — пробуксовки, скрежет, рывки и т.д. — значит проблема либо в изношенном диске Феродо, либо в самом гидравлическом приводе.

(2 оценок, среднее: 4,00 из 5)

Замена сцепления ВАЗ 2106 без посторонней помощи

Ценность сцепления в любом автомобиле очевидна: именно благодаря сцеплению и возможности в процессе работы двигателя периодически отключать последний от коробки переключения передач, что снижает уровень износа деталей, благодаря блокированию инерционного момента, идущего от коленвала, когда тот резко замедляет свои обороты. Впрочем, если говорить проще, без сцепления автомобиль работает гораздо менее продуктивно и быстрее изнашивается.

Замена сцепления для ВАЗ 2106 включает в себя замену корзины и диска сцепления. Сразу следует оговориться: первый раз лучше проводить замену сцепления под контролем опытного механика. Для начинающих автомобилистов такая задача, скорее всего, окажется непосильной – определённый уровень умений и сноровки здесь однозначно необходим

Тем более важно правильно подобрать запчасти для замены. Если вы не можете определить их «на глаз», следует прибегнуть к помощи номеров из каталогов

Например, некоторые детали КПП проходят под номером 16S2220.

Для работы требуется следующий инструментарий:

стандартный набор ключей;
противооткатные клинья;
подъёмник или смотровая яма.

Работа по замене сцепления ВАЗ 2106 проходит в несколько этапов:

Открыть доступ к диску и корзине сцепления.Перед началом работ автомобиль нужно надёжно зафиксировать с помощью противооткатных клиньев. Это не только облегчит работу, но и предотвратит несчастные случаи, которые нередки при пренебрежении требованиями к безопасности.Отсоединяем кардан от трансмиссии, цилиндр сцепления, кожух сцепления со стороны блока цилиндров. Снимаем провода выключателя задних огней с контактов, откручиваем траверсу (со стороны днища), а также крепёжные гайки подушки коробки передач, которую предстоит снять.Трансмиссию нужно максимально отодвинуть от двигателя, — рычаг переключения передач должен упереться в заднюю часть отверстия в днище. Коробка переключения передач, таким образом, будет навешена на приёмную трубу глушителя, а потому, чтобы подстраховаться, под заднюю часть трансмиссии лучше установить дополнительную подпорку.
Снятие диска и корзины сцепления.
Отвинчиваем болты крепления корзины сцепления (для этого подойдёт ключ на 13). Для того, чтобы получить доступ к этим шести болтам, последовательно проворачиваем коленвал. Сдвигаем коробку корзины сцепления чуть в сторону, демонтируем диск сцепления, после чего, сдвинув корзину в сторону двигателя, вынимаем корзину сцепления из картера, снимаем выжимной подшипник с первичного вала трансмиссии.
Установка новых диска и корзины сцепления.Перед установкой новых деталей все рабочие поверхности, до которых можно дотянуться (рабочая поверхность корзины сцепления, маховик, диск сцепления) необходимо протереть ветошью, смоченной в бензине.Диск сцепления необходимо отцентрировать относительно подшипника в торце коленвала. Для этого можно использовать специальную оправку, имитирующую шлиц первичного вала КПП. После затяжки крепёжных болтов корзины, оправку можно легко вынуть.

Замена сцепления ВАЗ 2101-2107

Сцепление представляет собой важнейший механизм, функционирование которого направлено на выполнение данных задач:

Плавное переключение КПП.
Гашение крутильных колебаний.
Непродолжительное отсоединение коробки передач от маховика мотора.
Эффективная передача крутящего момента.

Исходя из специфики подобных задач, поломку сцепления на ВАЗе довольно быстро можно диагностировать. Если любая из данных функций выполняется некорректно – значит следует разобрать и провести проверку трансмиссионного механизма.

Причины, вызывающие неисправность сцепления

Имеется два максимально распространенных типа поломок: выход из строя гидравлического привода сцепления, а также непосредственно самого сцепления. Первая — может образоваться вследствие:

Течи.
Загрязнённости.
Выхода из строя цилиндра (рабочего или же основного).
Завоздушенности системы.

Вторая категория поломок сцепления на ВАЗе обычно возникает в связи с:

Поломкой демпферных пружин.
Повреждением поверхностей маховика либо корзины сцепления.
Изнашиванием ведомого диска.
Закусыванием вилки привода сцепления.

Касательно того, какими же явными признаками обладает поломка сцепления, можно привести определённый перечень. Вы можете не сомневаться, что проблема непосредственно в сцеплении, если:

При переключении передач присутствует шум или же треск в КПП.
При надавливании на педаль газа сцепление буксует, в частности на 4 или же 5 передаче, при подъеме на гору, обороты мотора растут, но скорость машины при этом совершенно не увеличивается.
Вибрация или дёрганье при функционировании сцепления.
Сцепление «ведёт» (педаль выжата, но авто продолжает ехать при включенной передаче).
Сложно или даже невозможно переключить передачу, когда авто заведено.

Алгоритм замены сцепления на ВАЗ 2101-2107

На примере демонтажа сцепления на ВАЗ 2107 давайте рассмотрим общий принцип замены на моделях 2101-2107. Для проведения данной операции непременно нужен подъёмник или же смотровая яма. Кроме того, Вам понадобятся такие инструменты:

Гаечный ключ «на 13».
Два вида отвёрток (плоская и крестообразная)
Оправка для центрирования диска сцепления

Механизм сцепления автомобиля ВАЗ 2106

Описание конструкции

1 — направляющая втулка, 2 — корзина Все вы знаете, что в ногах водителя установлена педаль сцепления. Некоторым этого достаточно, дальше они не углубляются. Но если уж решили взяться за ремонт, то придется изучить всю остальную цепочку. На автомобиле ВАЗ 2106, как и на всей остальной классике, привод сцепления гидравлический. От педали приводится в движение шток главного цилиндра, который перемещает небольшой поршень в себе.

К этому цилиндру подключен расширительный бачок. На 2106 и схожих моделях ВАЗ он находится на перегородке между подкапотным пространством и салоном. Стоит отметить, что на девятках и более новых машинах расширительный бачок устанавливали непосредственно на корпусе цилиндра – значительная экономия места и небольшое увеличение надежности. Ведь резиновые трубки имеют свойство изнашиваться, пропускают тормозную жидкость.

Поломки сцепления

Сцепление может выйти из строя по нескольким причинам:

Выработка ресурса.
Наличие заводского брака.
Жесткая эксплуатация.
Механические повреждения в процессе эксплуатации.

Очень часто причиной преждевременного выхода из строя элементов сцепления ВАЗ 2106 становится наличие заводского брака и увеличенные нагрузки. В частности, движение по пробкам в городе дает о себе знать довольно скоро.

Симптомы неисправностей

В зависимости от вида поломки могут проявиться такие симптомы:

Педаль сцепления проваливается, валы двигателя и КПП не размыкаются.
Сцепление работает, но присутствует посторонний звук.
Двигатель набирает обороты, а скорость при этом не увеличивается – сцепление буксует.
Переключение передач затруднено, сцепление «ведет» – выключается не до конца.
Появление течи из расширительного бачка, трубок, цилиндров.

То, что с педалью механически связан главный цилиндр, уже сказали. А вот непосредственно на коробке передач смонтирована вилка сцепления и рабочий цилиндр. При помощи этих механизмов производится перемещение выжимного подшипника по оси первичного вала.

Как работает привод сцепления

Принцип работы всего механизма привода сцепления на автомобиле ВАЗ 2106 заключается в следующем:

Водитель нажимает на педаль.
Происходит перемещение штока и вместе с ним поршня в цилиндре.
Нарастает давление в трубопроводе между главным и рабочим цилиндрами.
За счет возросшего давления в рабочем цилиндре происходит перемещение поршня и штока, который приводит в движение вилку сцепления.

После всего этого диск сцепления ВАЗ 2106 и корзина отдаляются друг от друга, коленчатый вал не вращает первичный. Следовательно, автомобиль не движется. А теперь о процедуре проведения ремонта.

Общая информация

Регулировать сцепление нужно каждый раз, когда автолюбитель обнаруживает вышеперечисленные «симптомы». У модели «Жигулей» 2106 проблема с этим возникает чаще, чем у других авто. Поэтому инспектировать состояние работы этого сектора нужно и в профилактических целях. Ведь если «полетит» сцепление, авто просто не сдвинется с места.

Основное назначение узла – передача момента движения на колеса ведущего моста. ВАЗ-2106 имеет задний привод и фрикционный, однодисковый тип сухого сцепления. Рычаги в «шестерке» перемещаются с помощью гидравлической подсистемы, а не тросиков. В ее состав входят:

цилиндр главный;
цилиндр рабочий;
вспомогательные шланги высокого давления.

Замена сцепления ВАЗ 2106 своими руками

Представить себе двигатель автомобиля без сцепления довольно сложно. Главная задача автомобильного сцепления — обеспечить плавное включение скоростей посредством кратковременного отключения двигателя от трансмиссии. Благодаря сцеплению автомобиль может плавно трогаться, не перегружая двигатель и предотвращая преждевременный износ всех его деталей, а также деталей коробки передач. Перегрузки вызваны инерционным моментом, который образуется за счет вращения деталей двигателя при внезапном резком замедлении оборотов коленвала. Замена диска сцепления ВАЗ 2106, а также корзины сцепления, как правило, производится одновременно. Данный процесс не из простых и требует определенных навыков и сноровки, поэтому если вы только недавно научились менять свечи зажигания самостоятельно лучше не рискуйте и доверьте работу специалистам. Замена сцепления может производиться двумя способами со снятием коробки передач, и без, именно этим менее трудоемким и удобным способом мы сегодня воспользуемся. Данная работа проводится на подъемнике или смотровой яме.

Актуально:

Замена крестовины карданного вала на ВАЗ 2101 своими руками
Замена карданной передачи ВАЗ 2106 своими руками
Замена сальника штока коробки передач ВАЗ 2108-2109

Замена сцепления ВАЗ 2106 своими руками

Зафиксируйте автомобиль противооткатными клиньями.
Отсоедините кардан от коробки передач, а также рабочий цилиндр сцепления.
Снимите с контактов провода выключателя лампочки заднего хода.
Отключите кожух сцепления со стороны блока цилиндров, со стороны днища открутите траверсу.

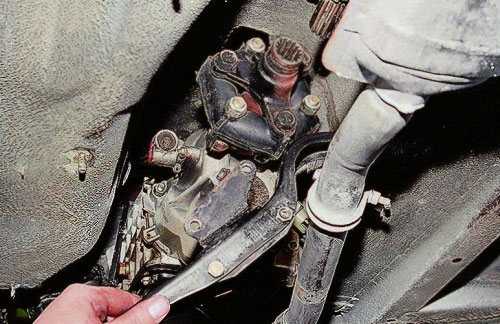

Используя головку на «13», выкрутите две крепежные гайки, которыми крепится подушка коробки передач затем снимите ее.

Максимально отодвиньте коробку передач от мотора до тех пор, чтобы рычаг переключения уперся в заднюю часть отверстия днища.
Трансмиссия будет висеть на приемной трубе глушителя в качестве страховки, установите дополнительную подпорку под заднюю часть коробки.

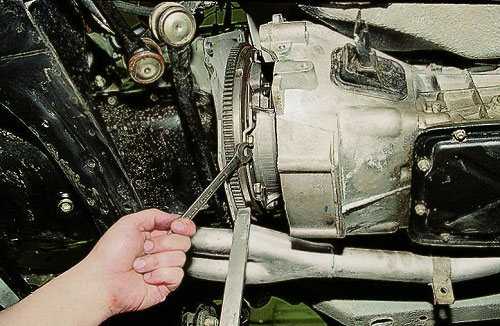

Возьмитесь за маховик монтажкой, и открутите 6 болтов крепления корзины сцепления, используя ключ на «13». Постоянно поворачивайте коленвал, обеспечивая себе доступ к болтам.

9. Сдвиньте в сторону коробки корзину сцепления, используя образовавшийся проем, демонтируйте диск сцепления.

10. После этого сдвиньте корзину в сторону мотора, и достаньте корзину сцепления.

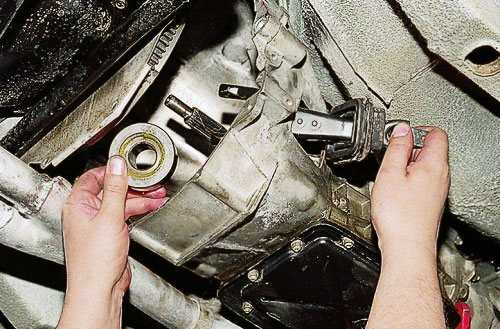

11. После того, как вытянете ее наружу из картера сцепления, достаньте вилку сцепления и снимите выжимной подшипник с первичного вала коробки передач.

Установка деталей сцепления производится в обратной последовательности. Перед тем как установить их, необходимо вытереть чистой тряпкой смоченной в бензине рабочую поверхность корзины, маховика, а также диска сцепления. Отцентрируйте диск сцепления по отношению к подшипнику в торцевой части коленвала, при помощи специальной оправки, которая имитирует шлицевую часть первичного вала трансмиссии. Когда закончите с затяжкой крепежных болтов корзины к маховику вытяните оправку, она должна легко выйти от усилия руки.

Нанесите тонким слоем смазку «ШРУС-4» на шлицы первичного вала, затем установите коробку на место. После того как замена диска сцепления ВАЗ 2106 завершена, необходимо отрегулировать ход штока рабочего цилиндра сцепления, он должен быть свободным.
