Замена передних стоек рено логан

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Устройство узла:

1-2. втулка поворотная передней стойки — 8200651172; 3-4. опора амортизатора — 6001547499; 5-6. чашка амортизатора — 8200808455; 7-8. гайка М10 — 7703034268; 9-10. опора амортизатора — 8200876298; 11. втулка амортизатора — 6001550754; 12-13. пыльник амортизатора — 6001549290; 14

комплект опоры амортизатора — 543A06915R.

Важно знать:

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото

Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
Поднимаем домкратом автомобиль, снимаем колесо.
Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.

Откручиваем резьбовое крепление кронштейна ключом №10.
Теперь находим под капотом бак с тормозной жидкостью и открываем его.

Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.

Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.

Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.
Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Важно знать:

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Внимание:

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.
Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

Установив пружину, наживляем верхнюю опорную тарелку.
Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.

После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Последовательный порядок замены передних стоек

Задний амортизатор Логан – не слишком сложная в плане замены деталь. При малейшем намеке на неисправность или поломку, конечно же, необходимо выполнить замену. Мы подготовили для вас подробное руководство, согласно которому вы без труда справитесь с заменой самостоятельно:

Первым делом установите автомобиль над смотровой ямой. Используйте домкрат, чтобы поднять задние колеса.
На защитной арке, расположенной сзади, находится защитный кожух. Его необходимо демонтировать.
Штока амортизатора крепится специальной гайкой. Используйте ключ на 16, чтобы снять данные защитный элемент. После этого у вас получится снять шайбу.
Подымите автомобиль еще на несколько сантиметров. Аккурат под фиксатором амортизатора расположен болт фиксации. Сняв его, получится снять последний защитный элемент – опору амортизатора.
Распорная втулка и резиновая подушка, расположенная аккурат под штоком, снимается очень просто после отвинчивания всех вышеописанных крепежей.
Затем предстоит снять шайбу и буфер, который расположен прямо около защитного кожуха.
За ними находится защитный колпак. Не удивляйтесь, ведь амортизатор – важная деталь подвески, поэтому она неспроста защищена целым рядом защитных элементов.
Замените амортизатор и выполните описанные в этой главе пункте в обратном порядке для монтажа.

Как видим, замена производится проще простого. Следуя рекомендациям, которые мы собрали в этом материале, с большой долей вероятностью вы выполните ремонт быстро и качественно.

Устанавливаем автомобиль на ровную поверхность. Замена задних стоек Замена передних стоек (амортизаторов) Рено Логан. Можно предварительно установить противооткатные башмаки или кирпичи под задние колёса.
Открываем капот и с помощью накидного ключа на 21, фиксируя шестигранником шток от прокручивания, откручиваем гайку фиксатора стойки.

Для того чтобы открутить гайку, необходимо зафиксировать шток с помощью шестигранника.

Эту гайку необходимо лишь ослабить а не откручивать.

Для того чтобы легче открутить гайку, следует немного обработать её смазкой.

Так выглядит стойка когда болты от неё откручены.

Так выглядит стойка стянутая пружинами.

Поочерёдно разбираем стойку и производим замену всех необходимых деталей в обратном порядке.

А так выглядит вновь собранная стойка.

Источники

https://automagia.ru/parts/hodovka/damper/renault/
https://workoutcrew.ru/amortizatory-dlya-reno-logan-kakoy-stavit/
https://razborov.net/renault/perednie-amortizatory-na-reno-logan-kakie-luchshe.html
https://podveskamaster.ru/amortizatory/zadnie-amortizatory-reno-logan
https://NewLogan.ru/perednie-i-zadnie-amortizatory-reno-logan-kakie-luchshe-postavit-i-kak-pomenyat.html
https://max-lada.ru/renault/perednie-amortizatory-na-reno-logan-kakie-luchshe.html
https://dol-avto.ru/modeli/perednie-stojki-reno-logan-kakie-luchshe.html
https://remontiruemrenault.ru/marki-avto/kakie-perednie-stojki-luchshe-postavit-na-reno-logan-faza-2.html

Особенности подвески Логан

У Renault Logan первого поколения (2005–2009, в кузове универсал — Логан МСВ с 2006 года), рестайлинговой версии (2008–2015, МСВ — 2012–2013 года), а также второго поколения (с 2014 года по настоящее время), у агрегатов с объёмом 1.4 л и 1.6 л, подвеска имеет одинаковую конструкцию, но пружины амортизаторов на каждой модификации двигателя устанавливаются разные.

Передняя подвеска у всех поколений и версий выполнена по типу МакФерсон — независимая, имеет в конструкции поперечные рычаги треугольной формы и стабилизатор устойчивости (закреплён на подрамнике).

Все модели Логан, выпускаемые после 2009–2010 годов, получили изменение в конструкции передней подвески — из неё исключили стабилизатор поперечной устойчивости, компенсировав установкой более жёстких пружин.

Задняя подвеска является полунезависимой пружинной и имеет упругую балку, а также телескопические газонаполненные амортизаторы двухстороннего типа действия. Каждая пружина с обоих краёв оснащена резиновой прокладкой, которой она опирается:

В нижней части — на кронштейн рычага;
В верхней — на опору, приваренную к ланжерону кузова.

Эксплуатационный срок каждого амортизатора подвески при аккуратной езде составляет до 100 тысяч км пробега, а у пружин он может быть и больше — около 200 тысяч км. Но, в условиях современных отечественных дорог и особенностей вождения, срок замены может быть самым разным.

Это интересно: Замена радиатора кондиционера Рено Логан — описываем обстоятельно

Передние стойки на «Логан»: особенности конструкции и назначение

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

На Логанах устанавливаются штатные амортизаторы газо-масляного типа румынского производства, замену которых желательно проводить на аналогичные. Причём у моделей 2004, 2005, 2006, 2007, 2008, 2009 г.в. есть некоторые конструктивные отличия от автомобилей, выпускаемых с 2009 года. На моделях фазы 2 (2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 аутентик) чашки стоек отличаются большим диаметром. Это касается как седанов, так и универсалов (МСВ).

Главное предназначение амортизационных стоек — гашение вертикальных колебаний кузова и обеспечение безопасности на дороге. Неисправность амортизаторов можно определить по следующим изменениям в работе авто:

Левая и правая покрышки, как спереди, так и сзади, отличаются степенью износа.
Из стойки протекает масло.
На устройстве появилась коррозия.
При наборе скорости шумит подвеска, в этой ситуации виноваты изношенные крепёжные втулки, деформировавшиеся или треснувшие.
Повреждены крепления стоек.
Деформирован корпус амортизатора, затруднено движение поршня.
Изношен сальник, что приводит к утечкам масла.
Деформированы или изношены сайлентблоки, повышающие шумность работы подвески.
Неправильно расположен пружинный элемент.

Если при движении кузов начинает колебать вверх и вниз, то пора проверить стойки амортизатора спереди и сзади, а при обнаружении неисправности — сменить их. Проверка выполняется просто: в области стойки нужно надавить на кузов и резко отпустить — наличие раскачивания укажет на неисправность амортизатора и потерю жёсткости опоры.

При подозрении, что амортизаторы вышли из строя, обратите внимание на шток. Если из него выливается масло, то это явный признак необходимости замены передних стоек авто

Что касается эксплуатационных характеристик, то на заводских стойках удастся пройти до 120 тыс. км. При условии бережного стиля вождения и допустимого качества дорог, этот срок увеличится до 150 тыс. км. Еще одним немаловажным фактором, который влияет на срок службы, является фирма-производитель. Безусловно, Lemforder или другие запчасти, установленные с завода, проявят себя куда лучше, чем дешевые аналоги. Здесь уже решать вам: либо заплатить дороже, но проехать вдвое больше до следующей замены, либо сэкономить и менять стойки спустя 55-65 тыс. км.

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Для ремонта потребуется обзавестись таким набором инструментов:

торцовым ключом, размер которого «30»;
накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
молотком, монтировкой и отверткой с плоским профилем;
съемником.

Если подъемных устройств или ямы нет, то пользуемся домкратом и производится замена передних рычагов.

1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
4. Переходим к откручиванию болта, которым закреплен стабилизатор.

Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

105 Н*м – для крепежа рычага к подрамнику;
62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Когда нужна замена опоры передней стойки Рено Логан?

О проблемах с опорой стойки амортизатора сигнализирует стук в подвеске во время езды по дороге с ямами и кочками, а также характерный скрежет при повороте колёс. При этом руль немного уводит в сторону. Эта деталь влияет на амортизацию машины, воздействует на идентичность изнашивания шин на передних колёсах.

При неисправности опоры:

колёса утрачивают соприкосновение с дорогой, слабо передают тормозные, приводные силы, поэтому бензин расходуется впустую, так как этот элемент регулирует передачу энергии;
быстрее изнашиваются детали ходовой и быстрее стирается резина колёс;
на плохой дороге, при поворотах, водителю и пассажирам находиться в салоне некомфортно и небезопасно.

Если возникли подозрения в неисправности, рекомендуется произвести следующие действия – повернуть руль на несколько оборотов и послушать звуки, доносящиеся из передней подвески. Если раздаются посторонние шумы и скрипы, пора в автосервис, менять опору передней стойки.

Особенности подвески и признаки изношенности

Левая и правая покрышки, как спереди, так и сзади, отличаются степенью износа.
Из стойки протекает масло.
На устройстве появилась коррозия.
При наборе скорости шумит подвеска, в этой ситуации виноваты изношенные крепёжные втулки, деформировавшиеся или треснувшие.
Повреждены крепления стоек.
Деформирован корпус амортизатора, затруднено движение поршня.
Изношен сальник, что приводит к утечкам масла.
Деформированы или изношены сайлентблоки, повышающие шумность работы подвески.
Неправильно расположен пружинный элемент.

Процесс замены

Перед тем как менять подшипник передней стойки, запасаемся достаточным количеством ветоши и перчатками, ведь эту работу нельзя причислить к числу «чистых» занятий. В качестве дополнительной информации, можно посмотреть видео.

Разбираем

1. После вывешивания авто Рено Логан подъемником или же домкратом, снимаем колесо.

2. Откручиваем кронштейн, служащий для удержания тормозного шланга (расположен на стойке), применив ключ на «10».

3. Под капотом Рено Логан отыскиваем бачок с тормозной жидкостью и открываем на нем крышку. Отжимаем колодки для возможности снятия суппорта.

4. Взяв ключ на «18», отвинчиваем верхний болт фиксации суппорта. Нижний крепежный элемент ослабеваем. Отклоняем суппорт в сторону, освободив диск тормозного узла.

5. Посредством ключа размером «18» откручиваем болты (2 шт.), фиксирующие стойку на кронштейне поворотного кулака. Рекомендуем кулак временно «привязать» к кузову во избежание нагрузки на ШРУС.

6. Перемещаемся «под капот» Рено Логан. Для откручивания контргайки, крепящей стойку к лонжеронной чашке, вооружаемся специальной сквозной головкой на «21» и шестигранником на «6». Далее вынимаем стойку в сборе с пружинным элементом.

7. Механизмом стяжки пружины ослабеваем ее напряжение до появления свободного хода в пределах нижней и верхней стоечных чашек.

8. Отвинчиваем гайку крепления штока амортизатора к опоре Renault Logan, используя шестигранник на «6» и аналогичную головку, но уже размером «27».

9. Разбираем стойку, приступив к поочередному снятию элементов:

опоры непосредственно с подшипником;
чашки;
отбойника;
буфера, демпфирующего ход стойки;
пыльника амортизатора.

Сборка

1. Надеваем на шток:

пыльник, а также буфер с отбойником;
сжатую пружину;
верхнюю стоечную тарелку.

Следим за корректным расположением пружинного элемента: края витков упираются в специальные выступы, выполненные как на верхней, так и на нижней тарелках.

2. Надеваем опору, предварительно вставив в нее подшипник.

3. Наживляем гайку, удерживающую сборку пружины с тарелками.

3. Постепенно разжимаем стяжное устройство пружины и параллельно затягиваем эту же гайку, учитывая требуемый окончательный момент.

4. Собранную конструкцию стойки Рено Логан устанавливаем на прежнее место и сначала крепим к кузовной чашке лонжерона. Гайку полностью не затягиваем!

5. Далее выполняем сборку элементов:

фиксируем стойку к кронштейну на поворотном кулаке;
монтируем на прежнее место суппорт и кронштейн удерживания тормозного шланга.

6. Выполняем окончательную протяжку контргайки фиксации стойки к кузову посредством динамометрического ключа.

7. Навешиваем колесо и в путь!

Порядок замены передних амортизаторов Рено Логан своими руками

Установка оригинальных амортизационных стоек на Рено Логан за счёт качественных характеристик значительно продлевает их срок использования. Они имеют каталожный номер (код) 8200779885-05, и произведены в Румынии. По отзывам владельцев данной модели Рено, такие стойки могут отлично выполнять свои функции до 150 тысяч км пробега. Однако их цена значительно выше аналогов, которые заменяются уже после 60–70 тысяч км.

Среди производителей опор и стоек для Рено Логан востребованы запчасти от торговых марок:

TRW;
Зингер;
Монро;
Фенокс;
Asam;
Бильштайн;
Каяба;
Лемфердер;
Ростеко;
Torque;
Boge;

Оригинальный артикул опоры — as1016. Как правило, детали Каяба и ТРВ стоят дороже конкурентов, но отличаются самым высоким качеством материалов и износоустойчивостью, они будут служить гораздо больше, чем иные. Другие компании поставляют более бюджетные запчасти, но все ещё с достаточным уровнем качества.

Не смотря на то, что Рено Логан обладает прекрасными показателями в работе передней подвески, рано или поздно придёт то время, когда ей потребуется замена. Поэтому абсолютно каждый владелец этого автомобиля должен уметь и знать, как провести их демонтаж и сборку своими руками, и наша статья поможет вам в этом.

Внимание! Качественные стойки позволят уверенно эксплуатировать подвеску долгое время, даже при отсутствии стабилизатора поперечной. Здравствуйте

Произведем замену передних стоек на Рено Логан первого поколения

Здравствуйте. Произведем замену передних стоек на Рено Логан первого поколения.

Если вы слышите стуки при езде, то посмотрите на передние стойки. Если они замасленные, значит пора их менять.

Инструменты:

домкрат
ключ для колесных болтов
набор рожково-накидных ключей
молоток
плоская отвертка
шестигранник на шесть
глубокая головка на двадцать семь
вороток
тиски
металлическая щетка

Артикул:

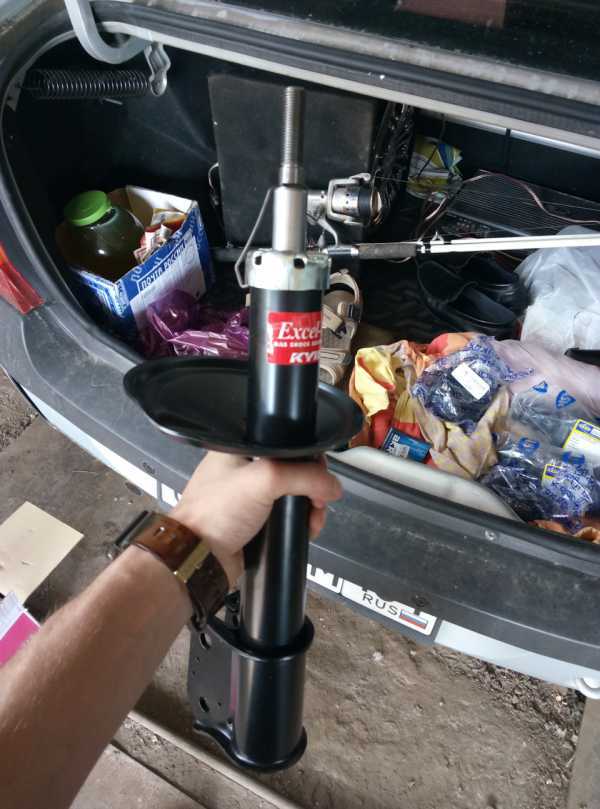

G7203 — передняя стойка от Монро
900 307 — пыльник и отбойник от Sachs, комплект
M25504 — опорный подшипник от SNR
31345 01 — опора стойки от Lemforder
4017000 — пружина LESJOFORS

К замене стоек следует прибегать, когда во время принудительного покачивания одной из сторон стоящего на месте автомобиля наблюдается длительная раскачка кузова с невозможностью мгновенного затухания колебаний. К такому способу проверки склоняются мастера станций обслуживания авто.

Заменять амортизаторы рекомендуется сразу с обеих сторон. Для этого следует приобретать комплект изделий. Такая мера позволяет гарантировано обеспечить последующую устойчивость на дороге и корректно выполнить регулировку углов положения колес.

Подвеска автомобиля Renault Logan специально разработана для российских дорог, она отличается мягкостью и непробиваемостью, ее детали служат достаточно долго.

Цены на детали у производителей разные, стоимость колеблется от 1800 до 11000 рублей. Наиболее дорогой является оригинальная продукция, но переплачивать за нее нет смысла – многие фирмы выпускают достаточно качественные недорогие запчасти, которые вполне могут отработать свой положенный срок. Например, передние амортизаторы Kayaba стоят в среднем 2-2,7 тысяч рублей за 1 шт., комплектом (2 шт.) они обойдутся дешевле, приблизительно 3,4-3,7 тыс. руб.

Передние амортизаторы на «Рено-Логан» выполняют несколько функций, основная из которых – гашение вертикальных колебаний. Если вы ездили на автомобиле с неисправными передними стойками, вы должны понимать, о чем идет речь. Без амортизаторов автомобиль будет раскачиваться вверх-вниз даже при минимальной скорости движения.

Замена стоек амортизатора на Рено Логан: пошаговая инструкция для начинающих

Демонтаж и установка стоек амортизатора представляют собой сложно компонентную процедуры, для успешного завершения которой необходимо четко придерживаться инструкции – в противном случае автомобиль получит уязвимость в ходовой части или подвески кузова. Для замены стоек амортизатора на Рено Логан потребуется:

Для начала загнать транспортное средство на площадку с ровной поверхностью и установить противооткатные упоры под неремонтируемый мост колесной базы. Далее передвигаем селектор КПП в любое положение, включая передачу и зажимаем стояночный тормоз – это позволит зафиксировать подвеску автомобиля в статическом положении и предотвратить увеличение длинны пружины амортизатора;
Далее приподнимаем нужную сторону автомобиля и демонтируем колесо и тормозной механизм. Для ускорения процедуры обслуживания тормозной комплекс можно просто отвернуть в сторону, предварительно отпустив нижнее и открутив верхние крепления;
Затем демонтируем уплотнитель моторного отсека и сопутствующие элементы, которые мешают демонтажу стойки с верхней части. Далее снимаем заглушку и откручиваем фиксирующие крепления на верхней части детали – для максимального удобства рекомендуется использовать накидную головку с удлинителем;
Теперь со стороны колеса фиксируем специальными стяжками пружину амортизатора и демонтируем нижние крепления стойки, после чего извлекаем деталь наружу. После демонтажа обрабатываем посадочные места подвеской жидкостью для удаления следов коррозии или хорошо протираем керосином, а затем удаляем налет жесткой щеткой и вытираем ветошью.
Перед установкой нового амортизатора рекомендуется также обработать всю систему подвески антикоррозийным составом, а также заменить деформированные пыльники или фиксирующие болты, что положительно скажется на эксплуатационном ресурсе новых комплектующих;
Теперь устанавливаем новый комплект амортизатора на автомобиль по данной инструкции в обратном порядке. Также если на старых деталях необходимо только заменить стойку или пружину амортизатора требуется зажать пружину стяжками и демонтировать специальным съемником, после чего установить новые комплектующие и зафиксировать механизм крепления с обеих сторон;
После замены стойки амортизатора повторяем аналогичную процедуру со второй стороной кузова. Помните, производить замену комплектующих подвески транспортного средства необходимо только парой – в противном случае обслуживание негативно скажется на эксплуатационном ресурсе деталей и снизит эффективность управляемости автомобиля.

Установка деталей амортизатора своими руками не отличается излишней сложностью, благодаря чему свободно выполняется в домашних условиях, позволяя сэкономить семейный бюджет – стоимость данной процедуры на СТО зачастую достигает стоимости нового комплекта деталей. Это как раз тот случай, когда не стоит переплачивать!
