Замена опорного подшипника передней стойки на Nissan X TRAIL T31

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

  • Стандартный набор ключей, шестигранников, головок с воротками и штангами;
  • Домкрат;
  • Съемник рулевых наконечников;
  • Стяжки для пружин;
  • Ветоши.

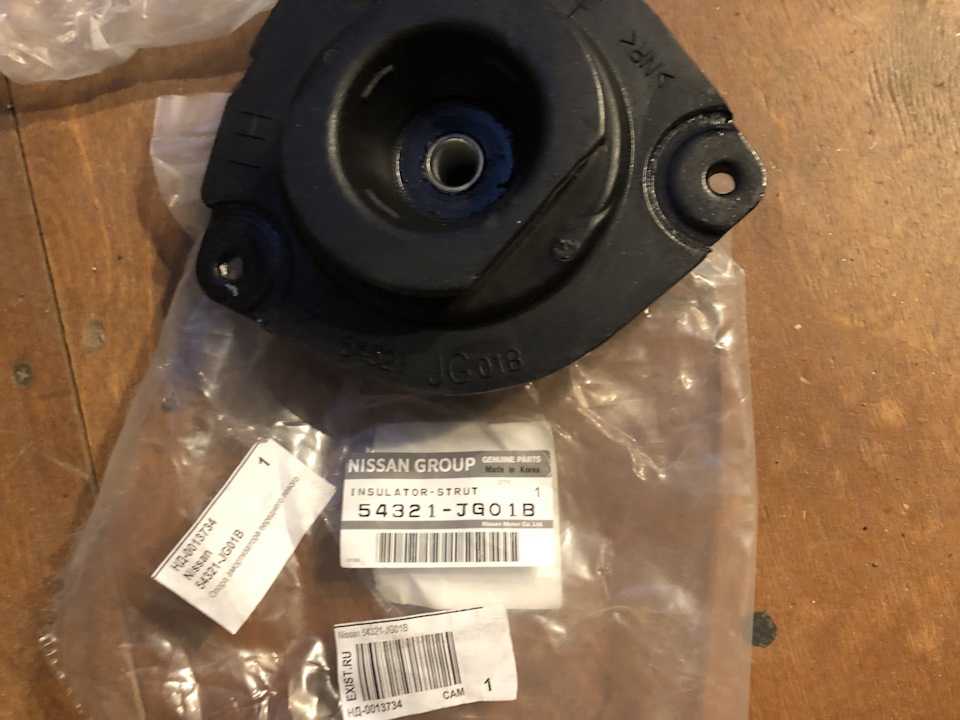

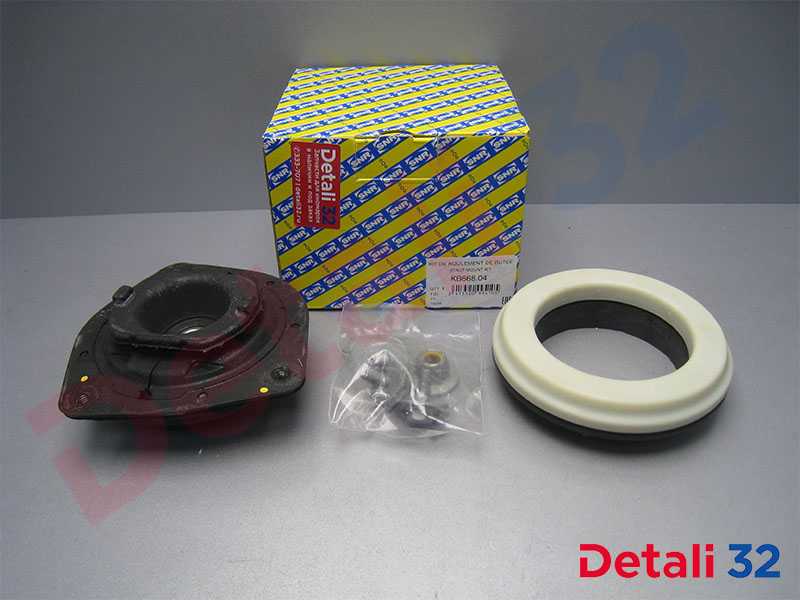

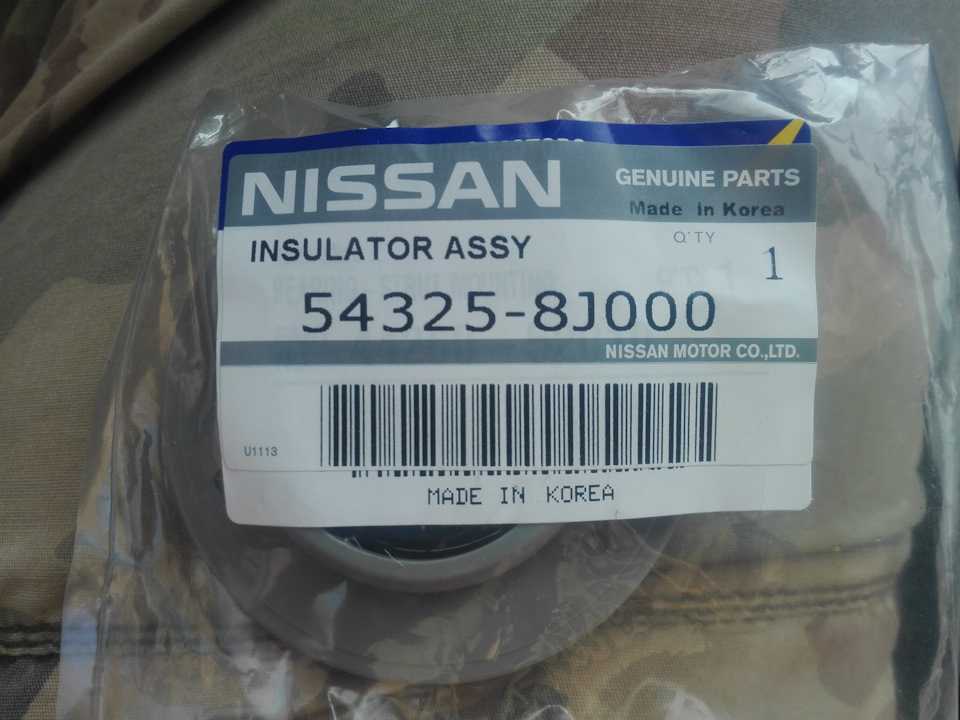

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

  1. Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
  2. Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
  3. Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
  4. После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
  5. Откручиваем крепление шаровой опоры рычага к стойке;
  6. При помощи съемника выпрессовываем наконечник рулевой тяги;
  7. Полностью выкручиваем гайку крепления привода к ступице;
  8. Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
  9. Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
  10. Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;

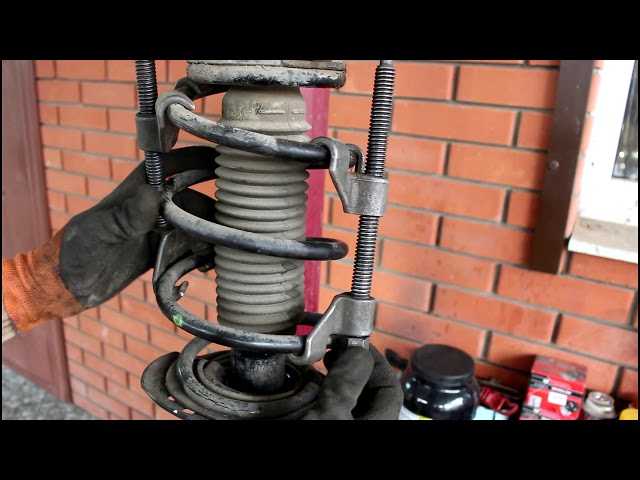

  11. Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
  12. Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).

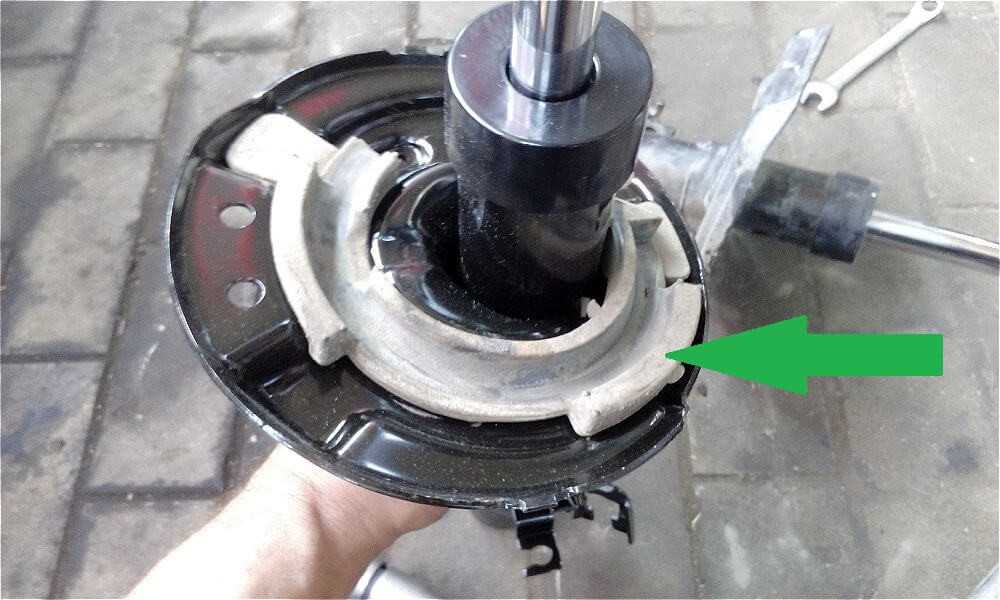

  13. Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
  14. Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
  15. Ставим новую опору и накручиваем до упора гайку крепления штока;
  16. Снимаем стяжки, постоянно контролируя положение концов пружины;
  17. Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

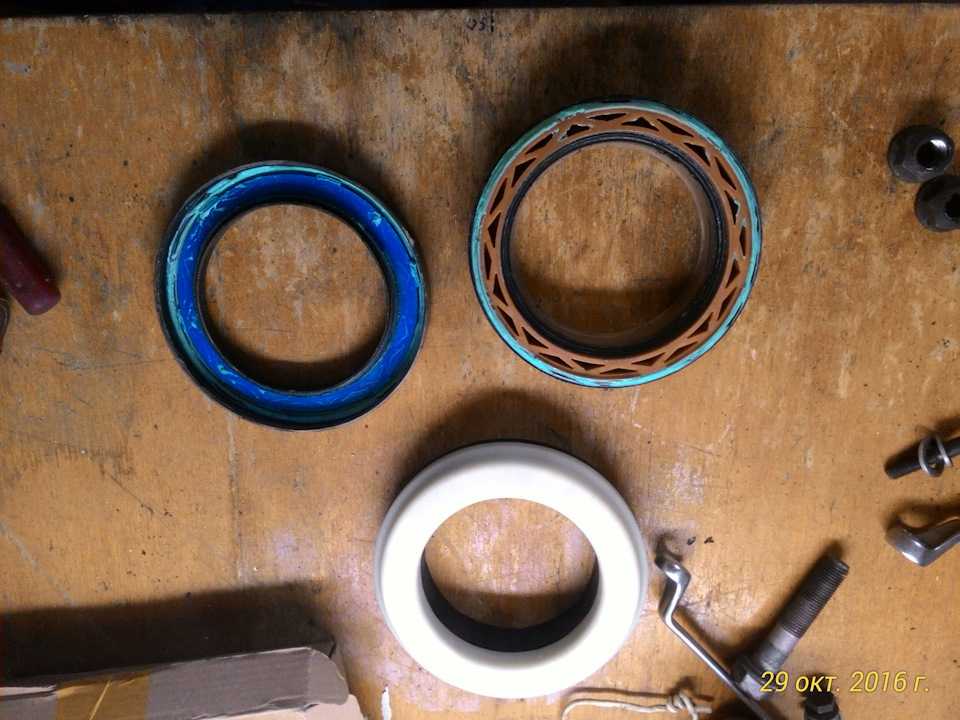

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

Передняя подвеска Х-Трейл Т31

На кроссоверах Ниссан Икстрейл второго поколения стоит независимая подвеска (MacPherson). Амортизаторная стойка представляет собой телескопическую конструкцию, на которой собрана выполненная в форме цилиндра пружина. Рычаги передней подвески, смонтированные в нижней части поперечные.

На японском автомобиле стоит стабилизатор, обеспечивающий устойчивость в поперечном направлении. Благодаря телескопическим стойкам создается эффект гашения (демпфирования) вертикально развивающихся колебаний колеса по отношению к кузову.

Расположенная наверху опора, собранная вместе с подшипником, берет на себя роль передающего нагрузку на кузов элемента.

На схеме передней подвески Ниссан Х-Трейл Т31 видно, что амортизаторная стойка (на схеме обозначена цифрой 2) соединяется с кулаком (цифра 1). Сайлентблоки (5 и 7 на схеме) — соединительное звено между расположенным внизу рычагом (8) и подрамником кроссовера (6 по схеме). Сам подрамник соединен с кузовом через его лонжероны.

Стабилизатор (4) фиксируется на подрамнике двумя скобами. К стойке подвески от него идут тяги (обозначены на схеме цифрой 3). Для установки ступиц используются шариковые подшипники радиально-упорного типа (двухрядные).

Возможные неисправности и диагностика

Диагностические мероприятия с передней подвеской автомобиля Ниссан Х-Трейл Т31 проводятся над смотровой ямой, также авто можно поднять при помощи подъемника. Колеса должны быть вывешены. Характерные неполадки следующие:

  • шум и стук передней подвески;
  • увод X-Trail t31 в сторону (на горизонтальной дороге);
  • неравномерный износ шин.

Ниссан Икстрейл шумит во время езды, если ослаблен крепеж скоб стабилизатора к подрамнику. Аналогичная звуки — при ослабленном креплении стоек к рычагу. Устраняется неприятность путем простого подтягивания крепежа. Диагностика может выявить износ изготовленных из резины подушек стабилизатора. В таком случае необходима замена.

Могут быть изношены подушка верхней опоры стойки, нижняя опора, ступичные подшипники (или ослаблена гайка), рычажные шарниры. Изношенные детали требуют замены. Привести к появлению шума могут сломанная пружина, разрушившийся буфер сжатия. Детали также меняются, а при дисбалансе колес автомобиль загоняется на балансировку.

Если автомобиль Ниссан х-Трейл т31 уводит в сторону, то проверьте давление в шинах (скорее всего, показатели в обоих колесах разные). Еще одна причина – нарушен угол продольного наклона управляемых колес (его еще называют кастор). Регулировка производителем не предусмотрена, поэтому крепеж должен быть подтянут, а изношенные детали заменены. Некорректный угол развала – проблема, решаемая аналогичным образом.

Среди вероятных причин стоит также отметить:

  • неправильную установку шин на колесный диск (требует корректировки);
  • разницу в износе протектора (замена шины);
  • разницу в осадке пружин (замена пружины).

Причины износа протектора и способы устранения:

  1. Дисбаланс колес (балансировка).

Замена сайлентблоков

Стук в подвеске обычно означает износ сайлентблоков Т30, Т31, подвески 2015. Скрипы при повороте, непослушный руль – износ поворотных кулаков. В ряде случаев придется заменять рычаг.

Передняя подвеска Ниссан Х-Трейл Т31 схема замены требует специального пневматического инструмента. Любое действие производится после того, как снят рычаг. Вариантов ремонта в любом случае только три, в зависимости от повреждений и степени износа. Это ремонт подрамника, замена поворотных кулаков и рулевых реек. Рычаг на котором крепится Ниссан Х-Трейл передняя подвеска требует замены примерно каждые 120 тыс. км.

Задняя подвеска Ниссан Х-Трейл Т31 схема монтажа имеется в техническом руководстве. В данном корпусе возможна замена поворотного кулака. Не рекомендуется выполнять эти работы самостоятельно, даже при наличии газовой горелки, кувалды и токарного станка. Многочисленные опыты в данной области с Ниссан Х-Трейл всегда завершаются очень печально, даже если механик – умелец успел выложить победное видео. Современные автомобили требуют наличия специального образования механиков и автослесарей. Без пневматического пресса работа просто бессмысленна.

Стук, скрип и треск, который обычно сопровождает проблемы подвески, может иметь другой источник. Дело в том, что передние крылья Х-Трейл 2015 изготовлены из пластика. Это сделано из соображений безопасности водителя.

Пластиковые панели и пятая дверь кузова нередко начинают скрипеть как умирающая подвеска.

Спасает проклейка их скотчем с внутренней стороны, которая гасит вибрацию и звуки.

Имеет ли смысл усиливать лифт дополнительно?

Установка дополнительной пружины может временно увеличить лифт автомобиля. Проблема в том, что лифт на полноприводном автомобиле должен включать в себя и заднюю подвеску. В случае с Ниссан X-Трейл, дополнительный лифт не учитывает дифференциалы. Включение заднего привода отличается от расчетного, что приводит к быстрому выводу из строя муфты и АКПП. Ремонт АКПП и распределительной муфты будет стоить очень дорого.

По легенде, лифт увеличивает жесткость подвески, увеличивает устойчивость автомобиля. Это не соответствует действительности: жесткость зависит от пружин. А вот привычный алгоритм управления колесами при вписывании автомобиля в поворот могут просто не сработать. Результатом может стать потеря управления автомобиля.

Таким образом, дополнительный лифт скорее вреден, чем полезен.

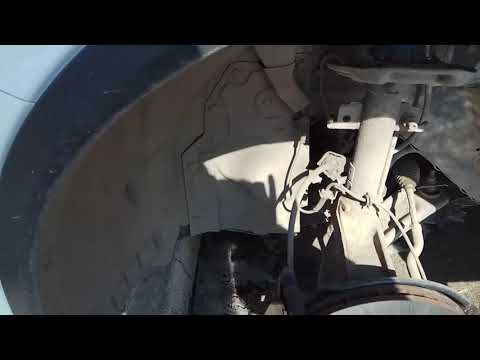

Амортизатор и передняя стойка Х-Трейл Т31: замена с предварительной диагностикой

Для проведения полноценного осмотра автомобиля понадобится смотровая яма или гидравлический подъёмный механизм. Мастер временно снимает передние колёса, начинает тестировать подвеску с той стороны, с которой предположительно идёт стук. В качестве подручного средства можно использовать монтировку с длинным плечом.

Работоспособность передних стоек проверяется путём их расшатывания из стороны в сторону. Если в процессе слышен стук, скрип, металлический скрежет – неисправность «на лицо». Нужна замена, так как в исправном состоянии сторонних звуков не должно быть вообще, свободный ход исключён.

Передние амортизаторы проверяются комплексно, вместе с пружиной, опорной чашей, подшипником. Изначально осматривается нижний фиксатор, после чего верхняя часть, где расположен опорный подшипник. Допускается незначительный ход телескопического штока амортизатора, но не более «считанных» миллиметров. В чаше и подшипнике не должно быть никаких сторонних звуков, в противном случае – замена.

Замена передних стоек осуществляется просто. Достаточно открутить две гайки наконечников и вынуть стойку. Обработать посадочное гнездо смазкой или «WD-40» и можно устанавливать новую деталь. Внешняя форма стойки напоминает две шаровые опоры автомобиля, сваренные поперечиной между собой. Общая длина равна 15,0 см.

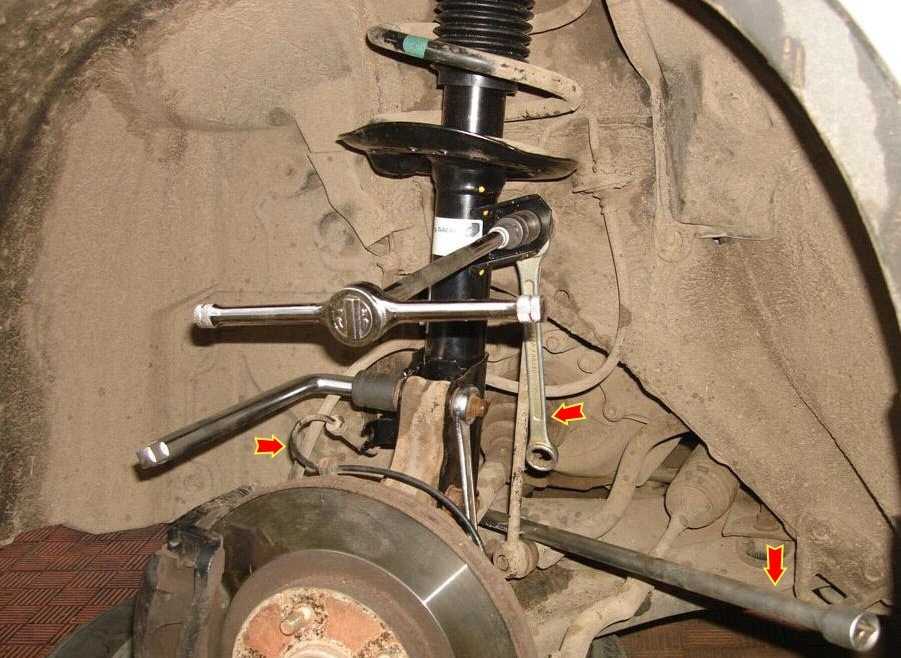

Процесс замены переднего амортизатора Ниссан Икстрейл Т31 несколько сложнее. Следует поэтапно откручивать, начиная с нижней части и заканчивая креплением верхнего «стакана». Если нарушения алгоритма демонтажа не было, получите в сборе амортизатор, пружину, чашу, опорный подшипник. Предварительно следует воспользоваться трёхпалыми съёмниками для сжатия пружины на пару витков, так как демонтаж не получится. На место прежних механизмов устанавливаются новые, надёжно закрепляются, автомобиль готовится к сдаче заказчику, при условии отсутствия иных поломок, требующих доработки.

В зависимости от мастерства ремонтника, может понадобиться демонтаж подкрыльника, так как наконечник рулевой тяги препятствует свободному доступу. Однако можно обойтись и без снятия.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

О Nissan X-Trail

Ниссан Икс-Трейл

В процессе плановой модернизации автомобиль получил шасси, серьезно доработанное с учетом российских дорожных условий

Недавний рестайлинг принес Nissan X-Trail новые амортизаторы с измененными характеристиками и более мягкие пружины. Кроме того, передние амортизаторы обзавелись дополнительными демпферами, ликвидирующими стук при отбое. По предложению российских инженеров, участвовавших в доводке подвески, это уменьшило раскачку на волнах асфальта, улучшило способность держать удары, снизило вибрации от микропрофиля дороги, а также сделало работу шасси тише при проезде неровностей. Мы уже ездили немного на таком автомобиле в ходе премьерного тест-драйва в Крыму, теперь же пришло время для более продолжительной встречи, так что проверим работу его шасси основательно.

Высота дорожного просвета

С водителем клиренс Nissan X-Trail 2015 будет уже около 19,5 см в зависимости от веса водителя. Со временем подвеска Ниссан Х-Трейл понемногу проседает и у машины с годовым пробегом клиренс может составлять 19-18.5 см. Поднять лифт в этом случае можно просто заменив пружины. Вес водителя обычно осаживает автомобиль на 0.5-1 см. Если просадка больше, значит подвеска имеет серьезные неисправности. Полностью загруженная машина с 5 центнерами груза в багажнике, может просесть на 3-4 см. Это нормальная усадка, не снижающая ходовых свойств Nissan X-Trail.

У автомобиля Ниссан Икстрейл клиренс достаточно высокий, чтобы карабкаться по бордюрам(поребрикам) в городских условиях и не обращать внимания на лежачих полицейских. Лифт подвески Ниссан Х-Трейл Т31 позволяет ездить по самым различным дорогам, не замечая дефектов, ям, рытвин. Конструкция подвески Nissan X-Trail исключительно удачна, что подтверждается многочисленными отзывами. Но усиленная эксплуатация все же приводит механизмы в неисправное состояние со временем.

Усталость металла пружин, естественный износ деталей — все это приводит к капитальному ремонту подвески через 3-4 года эксплуатации Nissan X-Trail.

Можно продлить срок службы ходовой части используя правильные смазки, своевременно переходя на зимние режимы и выполняя несложную для профессионалов профилактическую диагностику.

Разбалансированные колеса Nissan X-Trail, неправильно подобранные шины и диски, злоупотребление спортивными режимами и пренебрежение техобслуживанием, грязь и пыль, напротив, приводят к усиленной амортизации. Эксперименты с дисками по причине высокой стоимости оригинальных литых дисков на новый Nissan X-Trail 2015 уже вызвали волну обращений в сервисные центры с проблемами подвески. Задняя подвеска Nissan X-Trail также является ведущей, поскольку автомобиль не постоянно полноприводный. Этот простой факт, указанный во всех технических описаниях, почему-то до сих пор не вполне очевиден для ряда тюнинговых центров.

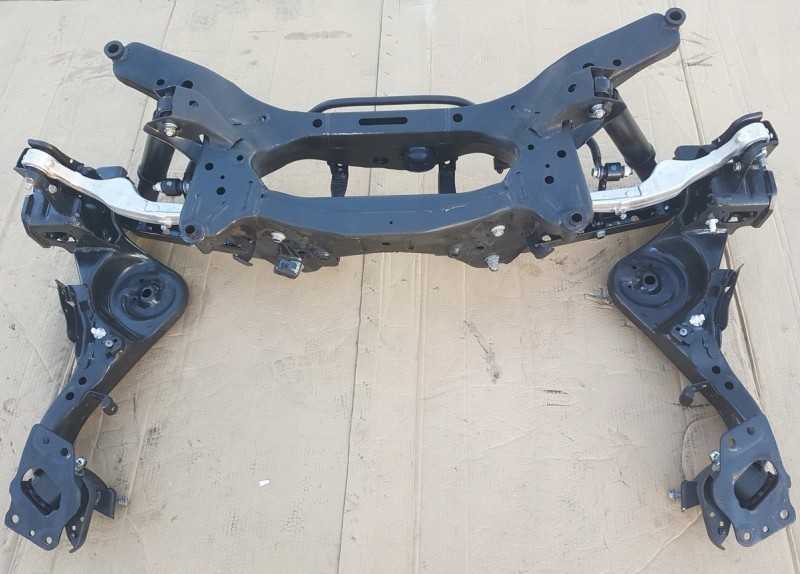

Детали задней подвески Ниссан Х-Трейл:

1 — задний амортизатор;

2 — верхний поперечный рычаг;

3 — ограничитель хода сжатия (буфер);

4 — задний подрамник;

5 — стабилизатор поперечной устойчивости;

6 — стойка заднего стабилизатора поперечной устойчивости;

7 — нижний поперечный рычаг;

8 — пружина;

9 — нижняя чашка пружины;

10 — продольный рычаг.

Независимая подвеска задних колес Ниссан Х-Трейл обеспечивает лучшую управляемость и комфорт для водителя и пассажиров.

На продольном рычаге закреплены ступица с тормозным диском, суппорт тормозного механизма и механизм стояночного тормоза. Через сайлент-блоки к нему крепятся верхний и нижний поперечные рычаги, которые соединяют его с подрамником.

Продольный рычаг имеет жесткую коробчатую форму. Благодаря такой форме, нет надобности во втором продольном рычаге.

Шарниры нижнего поперечного (которым он крепится к подрамнику) и продольного рычагов (крепится к кузову) имеют эксцентрики. Поворачивая эксцентрики, можно менять положение заднего колеса относительно кузова, таким способом регулировать углы установки колес.

Амортизаторы крепятся к кронштейнам на продольных рычагах к кузову через сайлент-блоки.

На штоке заднего амортизатора установлен защитный чехол. Он предотвращает попадание на шток амортизатора загрязнений и пыли.

Ограничитель хода сжатия (буфер) расположен на днище кузова.

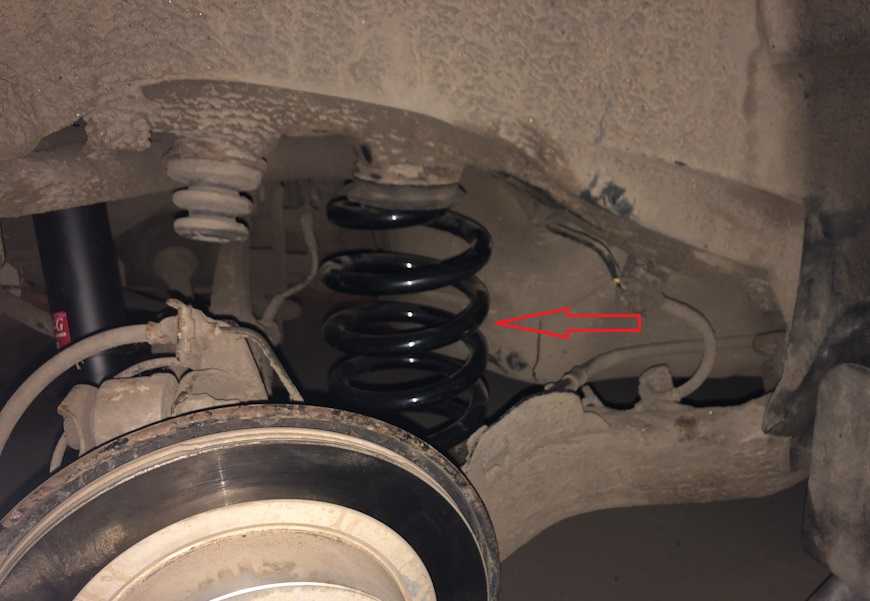

Пружины задней подвески витые, цилиндрические. Они установлены отдельно от задних амортизаторов.

Их опорные чашки установлены на продольных рычагах и днище кузова.

Стабилизатор поперечной устойчивости задней подвески Ниссан Х-Трейл к заднему подрамнику крепится через резиновые втулки.

С нижними поперечными рычагами соединен через стойки.

Источник

Замена передних стоек Х-Трейл Т31 и другие наши услуги

Авто сервисный центр предлагает комплекс услуг по ремонту технических средств разных марок и модификаций, в том числе и Ниссан Х Трейл Т31. В связи с тем, что качество дорожного покрытия не безупречное, более нередкие поломки связанные с ходовой частью и фронтальной подвеской.

Наша мастерская практикуется на:

  • диагностике и подмене изношенных устройств подвески, амортизаторов, втулок стабилизаторов;
  • профилактике опорного подшипника;
  • замене передних стоек;
  • диагностика целостности пыльников ШРУСа;
  • подтяжке рулевой рейки, наконечников.

Проводим работы по восстановлению работоспособности силового агрегата, трансмиссии различных типов, системы электрического питания и экстренного торможения. Отдельное направление – кузовные работы. Занимаемся подготовкой к покраске, покрытию лаком, удаляем ржавчину, проявления коррозии. Замена передних стоек х-трейл т31 на амортизаторе ниссан. Замена передних тормозных колодок на ниссан х трейл (т32) Все работы выполняются быстро и качественно, благодаря наличию в штате квалифицированного персонала с многолетним опытом работы по профилю. Минимальный стаж равен одному году, что является хорошим показателем. Оснащение сервисного центра современным диагностическим оборудованием позволяет проводить полноценные осмотры на компьютеризированной технике. Замена задних колодок ниссан х трейл (nissan x-trail. Это существенно сокращает очереди, повышает качество обслуживания. Гибкая ценовая политика и индивидуальный подход в работе с клиентами позволяет привлечь большее количество заказчиков. Систематическое саморазвитие и дисциплина каждого работника позволяет выполнять самые нестандартные заказы.

Есть варианты

Помимо апгрейда подвески обновленный X-Trail получил перекалиброванный электроусилитель, рулевой вал увеличенной жесткости и более толстые стабилизаторы поперечной устойчивости – чтобы не пострадала управляе­мость из-за смягченной подвески. Вдобавок серьезная работа была проведена по шумоизоляции автомобиля. А еще обновленная модель научилась автоматически тормозить перед препятствием при бездействии водителя, следить за давлением в шинах и контролировать пространство за собой при езде задним ходом.

Двигатели прежние. Речь идет о бензиновых агрегатах объемом 2 и 2,5 л, развивающих соответственно 144 и 171 л.с., а также о 1,6-литровом 130-сильном турбодизеле. У 2-литровой версии модернизирован вариатор, получивший более раннюю блокировку для ускорения реакций на нажатие педали акселератора. Дополнительно увеличена мощность генератора, а также повышена эффективность подогрева лобового стекла. Кроме того, у всех комплектаций, кроме двух начальных, появилась стальная защита картера.

В салоне тоже есть на что посмотреть. Впрочем, не только посмотреть, но и почувствовать. Например, регулируемый поясничный упор водительского кресла – теперь дальняя дорога будет переноситься легче. Появилась регулировка сиденья по высоте у переднего пассажира. Ступица руля уменьшилась в размерах, а его спицы стали тоньше, благодаря чему улучшился обзор приборной панели. И конечно, у некоторых версий появился «Яндекс. Авто», включающий сервисы навигации, погоды, музыки и Интернета. Причем первый год доступ в Сеть бесплатный. Как же все-таки приятно следить за маршрутом на большом экране центральной консоли, а не в смартфоне, который еще надо куда-то приткнуть, да к тому же с вечно мешающимся проводом.
