Эволюция и модернизация автомобилей газ-3110: особенности электросхемы

Как демонтировать печку, не снимая панели

Чаще всего демонтаж печки ГАЗ 3110 подразумевает снятие панели в салоне. Однако снятие панели — процесс не столько трудоёмкий, сколько длительный. К тому же установка панели на место при монтаже новой печки не всегда может быть выполнена правильно: малейший зазор или отклонение от нормы могут привести к некорректному обдуву. Поэтому чаще всего любители производят снятие печки, не снимая панели.

Андрей82

https://forum.allgaz.ru/showthread.php?t=71433

Какие инструменты понадобятся для работы

Чтобы правильно, быстро и безопасно снять печку и заменить её на новую, потребуется стандартный набор инструментов. Как правило, в гараже каждого автолюбителя можно будет найти:

набор гаечных ключей;

отвёртку с плоским лезвием;

отвёртку с крестообразным лезвием;

ёмкость не менее 10 литров для слива охлаждающей жидкости;

Водители часто приобретают стандартные наборы инструментов, чтобы всегда иметь под рукой необходимую отвёртку или плоскогубцы

Первым делом, ещё до работы с электрическими приборами, необходимо обезопасить себя — снять провод с минусовой клеммы аккумулятора. Таким образом производится обесточивание электронных приборов и систем.

После этого нужно будет слить тосол из системы охлаждения:

Открыть кран радиатора отопления до упора вправо.

Подставить под заглушку ёмкость и выкрутить заглушку.

Дождаться, пока весь тосол не стечёт в ёмкость.

Если тосол сравнительно чист, то можно использовать его повторно

Как добраться до печки на ГАЗ 3110 и снять её

Далее, подготовив автомобиль, можно начинать демонтаж печки из корпуса:

Снять патрубок с верхней части радиатора печки (проще всего сначала ослабить хомут отвёрткой, а потом снять сам патрубок).

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Схема генератора на «Газель» с двигателем 402

Схема отличается тем, что в ней для контроля за работой генератора применяется воль Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 151, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 151 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор. Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. При подключении внешних потребителей, все питается от генератора.

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

Электрическая схема стеклоочистителя Волги 3110

• На 406-ом моторе:
  • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
• На 402-ом двигателе:
  • Перегреваются и выходят из строя коммутаторы;
  • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

Электропроводка на автомобиле ГАЗ 3110

Большое преимущество «Волги» 3110 в том, что детали, которые можно возить в багажнике, стоят сущие копейки. Еще один большой плюс – поломки встречаются нередко, но они не всегда существенные. «Волга» не так часто подводит водителей в дороге, да и отремонтировать ее намного проще, чем иномарку. Запчасти дешевые, и есть во всех автомагазинах.

Появившись в программе выпуска автозавода в 1997 году, модель ГАЗ 3110 должна была улучшить объемы продаж, поскольку модернизация предшественницы подразумевала не только улучшение внешнего вида, но и современное наполнение внутреннего убранства. В результате салон автомобиля стал напоминать отделку иностранных моделей среднего ценового диапазона, включая и возросшую функциональность.

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

1. Корректором фар с электроприводом;
2. Подогревом форсунок омывателей лобового стекла;
3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
2. Две катушки зажигания;
3. Электронный коммутатор.

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

1. МИКАС 5.4;
2. СОАТЭ;
3. ИТЭЛМА VS 5.6;
4. МИКАС-7.1.

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

1. Корректором фар с электроприводом;
2. Подогревом форсунок омывателей лобового стекла;
3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Совет: при обслуживании авто своими руками, использование наждачной шкурки и любого другого абразивного материала для зачистки контактов запрещено. Дело в том, что любая инородная частичка вызывала неплотное прилегание контактов, что сразу приводило к их обгоранию и выходу из строя.

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Справочно: Поскольку цена бензина отличалась, а сам автомобиль был достаточно «прожорлив», то многие владельцы переделывали двигатель под 76 бензин, добиваясь снижения эксплуатационных расходов.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
2. Две катушки зажигания;
3. Электронный коммутатор.

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

• корпус, в который заключена вся конструкция;
• статорный механизм;
• роторное устройство или якорь;
• шкив и крыльчатка;
• выпрямительный блок или диодный мост;
• два подшипниковых устройства, на которых вращается ротор;
• щеточный механизм;
• регулятор напряжения.

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Применение электрического спидометра

Электрический спидометр Газ 3310 устроен по типовой схеме, которая появилась еще в середине 70-х на зарубежных автомобилях массово. Ее применяли и раньше, но на недорогих моделях чаще устанавливали привод классический, тросовый. Механический привод — довольно точный, но он зависит от слишком многих факторов. Точнее, точность его показаний. На точность влияют:

• внешний диаметр колеса;
• степень износа резины;
• степень износа редуктора спидометра;
• уровень погрешности самого спидометра;
• передаточное соотношение главной пары.

Как видим, причин неправильно показывать скорость у механики более, чем достаточно, причем мы назвали далеко не все из них. Применение электрического спидометра тоже не дает никакой гарантии того, что скорость, указанная на шкале — эталонная. Вмешиваются все те же факторы, только добавляются еще и сугубо электрические неприятности — отсутствие или плохие контакты, разнокалиберные радиодетали и тому подобные нюансы.

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

ГАЗ 3110 | Снятие и установка сборки замка зажигания/блокировки руля

Снятие и установка сборки замка зажигания/блокировки руля

Замковая сборка

При сборке понадобятся новые срезные винты.

1. Отсоедините отрицательный провод от батареи. 2. Выполните процедуры параграфов с 1 по 5 Раздела Снятие и установка рулевой колонки. 3. Выверните верхние болты крепления рулевой колонки (постарайтесь запомнить установочные положения дистанционных шайб и резиновых подушек). Снимите хомут опоры. 4. Выверните нижние болты крепления колонки, снимите резиновые подушки и дистанционные шайбы, затем слегка опустите колонку с целью обеспечения доступа к сборке замка. 5. Запоминая порядок подключения разъемов, отсоедините электропроводку от замка. На моделях, оборудованных иммобилизатором, аккуратно высвободите кольцо датчика из кожуха замка и отведите его в сторону от рулевой колонки. 6. При помощи молотка и подходящей выколотки обстучите головки стяжных болтов крепления кожуха замка по периметру, ослабив болты настолько, чтобы появилась возможность выворачивания их вручную. Вывернув болты, снимите хомут и отделите сборку замка от рулевой колонки. 7. В случае необходимости кожух замкового цилиндра может быть извлечен из крепежного хомута путем удаления срезного болта.

1. Если требуется, установите кожух замкового цилиндра в крепежный хомут и вверните новый срезной болт, несильно затянув последний на данном этапе. 2. Заведите замковую сборку на свое штатное место на рулевой колонке. Установите крепежный хомут и вверните новые срезные болты. 3. В несколько приемов равномерно подтяните оба болта. Проверьте исправность функционирования сборки, затем дотяните болты до срезания их головок. 4. В соответствии с нанесенной в процессе демонтажа маркировкой подсоедините к замку электропроводку. При соответствующей комплектации защелкните на место кольцо датчика иммобилизатора. 5. Проследив за правильностью установки дистанционных шайб и резиновых подушек, посадите рулевую колонку на нижние опоры. Вверните нижние крепежные болты, затем установите хомут верхней опоры (вновь проследите за правильностью сборки компонентов) и притяните его болтами. Удостоверьтесь в правильности положения колонки, затем затяните весь крепеж с требуемым усилием. 6. Дальнейшая сборка производится в порядке, обратном порядку демонтажа

Обратите внимание на следующие моменты:

Как проверить спидометр на газели. С чего начать?

После некоторого времени, владелец авто может обнаружить, что не работает спидометр на газели. Это значит неминуемое проведение проверки, начиная с оболочкового троса. Именно с этой частью автомобиля проблемы возникают чаще, чем с другими. Первым делом подлежат осмотру накидные гайки (скрепляющие КПП и оболочку троса, встроенную в механическом спидометре), так как из-за постоянных вибрационных колебаний они могли открутиться. Сдвинутые гайки видно по частому соскакиванию троса, в результате чего не будет подаваться крутящий момент. Затем можно проверить тросовый обрыв непосредственно в оболочке. Такое явление, как зацикливание, вполне может стать причиной отказа спидометра.

После того, как причины будут найдены и устранены, необходима корректировка пробега, если с механическим спидометром это можно сделать самостоятельно, то в случае с электронным механизмом следует обратиться к специалистам, которые грамотно скрутят пробег, без причинения вреда автомобилю и всей электронике.

Неисправность в большинстве случаев заключается в размашистых колебаниях (сильных отклонениях) стрелки указателя скорости, что становиться поводом для сомнений владельца/водителя газели в показаниях скорости прибора. Причиной неполадки вполне может быть отсутствующая смазка на оболочке (внутренней). Именно из-за нее, трос вращается неправильно (неравномерно), в результате чего начинает тормозить. Аналогично дело обстоит и с ослабленными гайками, при помощи которых в газели прикрепляется оболочка

Не важно, какова была причина снятия и повторной установки троса, если владелец выполнял данную процедуру, превысив допустимый перегиб (радиус более 15 см), вращение троса затрудниться, а стрелка указателя начать колебаться, препятствуя точному определению скорости движения автомашины

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

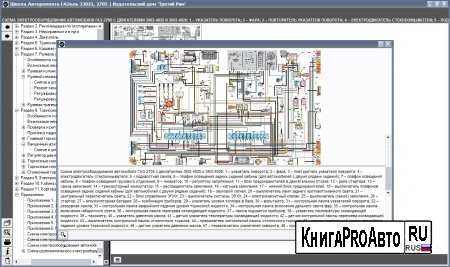

Схема автомобиля — Волга 3110

Здесь рассмотренны схемы электрооборудования на ГАЗ 3110 1996-2004 г.в. Внешними отличительными чертами были новые крылья, форма крыши, капот, фартуки, решётка радиатора. Прежними остались лишь двери. Первое время автомобили ГАЗ 3110 оснащались узкими чёрными бамперами, а уже с 2000 года они были заменены новыми современными бамперами, которые стали окрашиваться в цвет кузова. Они придавали автомобилю более внушительный вид за счёт дополнительных объёмов. Отличительной особенностью была и крышка багажника, которая открывалась от самого бампера для того, чтобы облегчить погрузку вещей в багажное отделение. В 2001 году автомобили стали окрашивать и грунтовать по новой системе, что позволило увеличить срок службы кузова. Существовала и специальная версия ГАЗ 3110 для служб такси, которая обладала специальной раскраской, подготовкой под таксометр и отделкой салона из легкомоющихся материалов.Схема системы зажигания на Волга 3110

1 – блок управления М 1.5.4 двигателем 9 – разъем диагностики 2 – датчик фазы 10 – реле системы управления двигателем 3 – датчик частоты вращения и синхронизации 11 – реле топливного насоса 4 – датчик положения воздушной дроссельной заслонки 12 – регулятор холостого хода 5 – датчик детонации 13 – форсунка 6 – датчик массового расхода воздуха 14 – катушка зажигания 7 – датчик температуры охлаждающей жидкости 15 – свеча зажигания 8 – датчик температуры воздуха во впускной трубе

Электросхема оборудования ГАЗ-3110 с двигателем ЗМЗ-4062

1 – указатель поворота 46 – комбинация приборов 2 – фара 47 – спидометр 3 – противотуманная фара 48 – тахометр 4 – звуковой сигнал 49 – вольтметр 5 – боковой повторитель 50 – контрольная лампа разряда аккумуляторной батареи 6 – замок зажигания 51 – лампа подсветки приборов 7 – блок предохранителей в моторном отсеке 52 – контрольная лампа правого поворота 8 – генератор 53 – контрольная лампа левого поворота 9 – штепсельная розетка 54 – контрольная лампа стояночного тормоза 10 – подкапотная лампа 55 – контрольная лампа обогрева сидений 11 – аккумуляторная батарея 56 – контрольная лампа габаритного света 12 – датчик включения электровентилятора 57 – контрольная лампа дальнего света фар 13 – электровентилятор 58 – контрольная лампа падения уровня тормозной жидкости 14 – реле звукового сигнала 59 – контрольная лампа КМСУД 15 – левый блок предохранителей 60 – указатель температуры охлаждающей жидкости 16 – выключатель звукового сигнала 61 – указатель уровня топлива 17 – датчик падения уровня тормозной жидкости 62 – контрольная лампа резерва топлива 18 – реле включения фар 63 – контрольная лампа перегрева охлаждающей жидкости 19 – стартер 64 – указатель давления масла 20 – реле стартера 65 – контрольная лампа аварийного падения давления масла 21 – центральный переключатель света 66 – дублирующая контрольная лампа 22 – выключатель сигнала торможения 67 – выключатель плафона передней двери 23 – выключатель света заднего хода 68 – плафон освещения салона 24 – переключатель стеклоочистителя 69 – выключатель плафона задней двери 25 – электронасос стеклоомывателя 70 – прерыватель контрольной лампы стояночного тормоза 26 – электродвигатель стеклоочистителя 71 – выключатель контрольной лампы стояночного тормоза 27 – реле стеклоочистителя 72 – фонарь освещения багажного отделения 28 – реле электровентилятора 73 – элемент обогрева заднего стекла 29 – радиоприемник 74 – выключатель обогрева жиклеров стеклоомывателя 30 – электродвигатель антенны 75 – реле обогрева сидений 31 – переключатель антенны 76 – выключатель обогрева сидений 32 – лампа освещения вещевого ящика 77 – элементы обогрева сидений 33 – выключатель лампы освещения вещевого ящика 78 – датчик контрольной лампы перегрева охлаждающей жидкости 34 – реле противотуманных фар 79 – датчик указателя температуры охлаждающей жидкости 35 – выключатель противотуманных фар 80 – датчик контрольной лампы аварийного падения давления масла 36 – выключатель ламп заднего противотуманного света 81 – датчик указателя давления масла 37 – реле обогрева заднего стекла 82 – топливный насос 38 – переключатель обогрева заднего стекла 83 – датчик указателя уровня топлива 39 – переключатель вентилятора отопителя 84 – выключатель системы диагностики контрольных ламп комбинации приборов 40 – прикуриватель 85 – жиклеры стеклоомывателя с электрообогревом 41 – правый блок предохранителей 86 – задний фонарь на крыле 42 – датчик спидометра 87 – задний фонарь на крышке багажного отделения 43 – выключатель аварийной сигнализации 88 – дополнительный сигнал торможения 44 – реле-прерыватель указателей поворота 89 – фонарь освещения номерного знака 45 – переключатель указателей поворота 90 – электродвигатель вентилятора отопителя

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

• отдельные датчики или вся панель перестает работать;
• «замерзают» показания приборов;
• датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

1. Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

1. боковой указатель поворотников;
2. указатель поворотников;
3. блоки передних фар;
4. лампы передних габаритных огней;
5. лампа (дальний-ближний) фары;
6. тумблер подсветки задней части салона (для автомобилей с двухрядным расположением сидений);
7. подсветка подкапотного пространства;
8. светильники освещения задней части салона (для автомобилей с двухрядным расположением сидений);
9. светильник освещения кабины в передней части;
10. плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двухрядным расположением сидений) грузового салона;
11. реле включения стартера;
12. центральный блок плавких вставок;
13. электрогенератор;
14. расположение стартёра;
15. аккумуляторная;
16. выключатель плюсовой клемы аккумулятора;
17. кнопка управления дистанционно выключателем аккумулятора;
18. реле-прерыватель сигнальной лампы стояночного тормоза;
19. замок зажигания;
20. выключатель сигнала ручного тормоза;
21. датчик сигнальной лампы аварийного уровня тормозной жидкости;
22. температурный датчик охл.жидкости тосола (воды);
23. датчик температуры тосола (воды);
24. датчик прибора визуального контроля давления масла;
25. датчик сигнальной лампы аварийного давления масла;
26. Тумблер противотуманных фар;
27. главный переключатель режимов наружного освещения;
28. нижний блок плавких вставок;
29. выключатель электрического насоса системы отопления (ГАЗ-33023; -330273);

электрический насос системы отопления (ГАЗ-33023; -330273);электрический двигатель стеклоомывателя;расположение сигнала;розетка подлючения переносного фонаря;плафон платформы (ГАЗ-3302; -33021; -33027);зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);выключатель зуммера (ГАЗ-3302, -33021, -33027);кнопка включения световой аварийной сигнализации;реле указателей поворотников;верхний блок плавких вставок;устройство переключения режимов работы указателей поворотников;щиток контрольных приборов;прибор контроля за уровнем топлива в баке;лампа-индикатор резерва топлива в баке;вольтметр;спидометр;счетчик суточного пробега;лампа-индикатор указателей поворотников (зеленый);лампа-индикатор аварийного падения до критического уровня тормозной жидкости и о поднятом рычаге ручного тормоза (красный);лампа-индикатор разряда аккумулятора;лампа-индикатор включения блокировки межосевого дифференциала раздаточной коробки (для полноприводных моделей 4х4);лампа-индикатор перегрева тосола (воды) (красный);лампа-индикатор габаритного света (зеленый);лампа-индикатор дальнего света фар (синий);тахометр;указатель давления масла;лампа-индикатор аварийного (критического) давления масла (красный);температурный указатель тосола (воды);кнопка сигнала торможения;кнопка автоматического включения сигнала заднего хода;выключатель сигнала блокировки межосевого дифференциала (для полноприводных моделей 4х4);расположение на схеме топливного датчика, контролирующего уровень;устройство переключения режимов работы электромотора дополнительного печки и электрическогонасоса системы отопления (для фургонов с двумя рядами сидений);резистор электромотора дополнительного радиатора отопления салона;радиоприемник;многофункциональное гнездо прикуривателя;многопозиционный тумблер электромотора вентилятора печки;электрический насос системы отопления (для фургонов с двумя рядами сидений);электрический двигатель дополнительного радиатора отопления салона;электрический двигатель радиатора отопления салона;резистор электромотора печки;расположение реле управляющее приводом стеклоочистителей;электрический двигатель стеклоочистителя;устройство переключения режимов работы стеклоочистителя;фонарь комбинированный задний;расположение ламп указателей поворотников;расположение ламп габаритного света;лампа сигнала торможения;лампа света заднего хода;лампы заднего противотуманного света;подсветка номера;бабина (высоковольтная катушка) зажигания;свечи;трамблёр с вакуумным приводом опережения зажигания

Дополнительно смотрим схему электропроводки “Газель” с новой панелью (405 двигатель):

Схема «ГАЗЕЛЬ» с 405 двигателем

Схема электропроводки полного качества и с описанием (4, 51 мб) — скачиваем ЗДЕСЬ.

Схема управления двигателем 405, приведена для примера. С полным качеством и описанием (1,35 Мб) — смотрим ТУТ.

Датчик спидометра Газ 3110

На Волгах 3110 могут быть установлены как пятиступенчатые КПП, так и четырехступенчатые. В зависимости от этого на них устанавливается определенная модель датчика. Если датчик не соответствует модели КПП, то спидометр показывать будет, но полную чушь. Поэтому если не работает спидометр на Газ 3110, в первую очередь поиск неисправности стоит начинать с датчика скорости.

На пятиступенчатых моделях коробки передач устанавливались 6-импульсные датчики, а на четырехступенчатые Волги старого образца ставили датчик на 10 импульсов. Внешне они тоже отличаются. 10-импульсный датчик имел круглую форму корпуса, а 6-импульсный — квадратную.

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.

Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Причина, по которой многие водители устанавливают панель приборов «Газель бизнес» — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели

Более простое оформление значительно разгружает внимание водителя
