Как заменить пыльник наружного и внутреннего шруса со снятием и без

Как снять внутреннюю гранату — Ремонт автомобиля своими руками

Сегодня долговечными шарнирами равных угловых скоростей оснащены большинство автомобилей. В то же время неожиданно могут появиться признаки того, что необходима замена ШРУСа, как внутреннего, так и внешнего.

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Что нужно для установки нового ШРУСа

При нехватке слесарных навыков у автовладельца, лучше сразу отправляться в приличный автосервис. В нем за приемлемую цену произведут замену механизма. Опытные автослесари эту работу делают быстро. Если есть желание сделать ее самому необходимо подготовить:

  • подъемник;
  • набор накидных ключей;
  • пассатижи;
  • отвертку;
  • металлическую трубу в качестве рычага;
  • слесарные тиски.

Понадобится новый ШРУС с защитным чехлом в комплекте, фиксирующие хомуты и смазка. Чтобы было удобнее менять ШРУС, из коробки переключения передач сливается часть трансмиссионного масла. Для демонтажа привода, с его стороны снимается переднее колесо. Затем с усилием вывинчивается гайка ступицы, демонтируется тормозной диск с суппортом, шаровая опора и наконечник руля.

Для обеспечения большего момента при откручивании и наворачивании ступичной гайки, лучше запастись трубой, которую надевают на ключ. Зашлицованный приводной вал устройства из КПП вынимается с помощью монтировки, которую используют в качестве рычага. Затем из ступицы колеса аккуратно молотком и деревянным бруском наружный шарнир выбивается.

  1. Срываем болты крепления с колеса и ступичную гайку, выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка).
  2. Домкратим автомобиль и ставим на упор (ни в коем случае не работаем на домкрате) и вывешиваем колесо.
  3. Снимаем колесо.

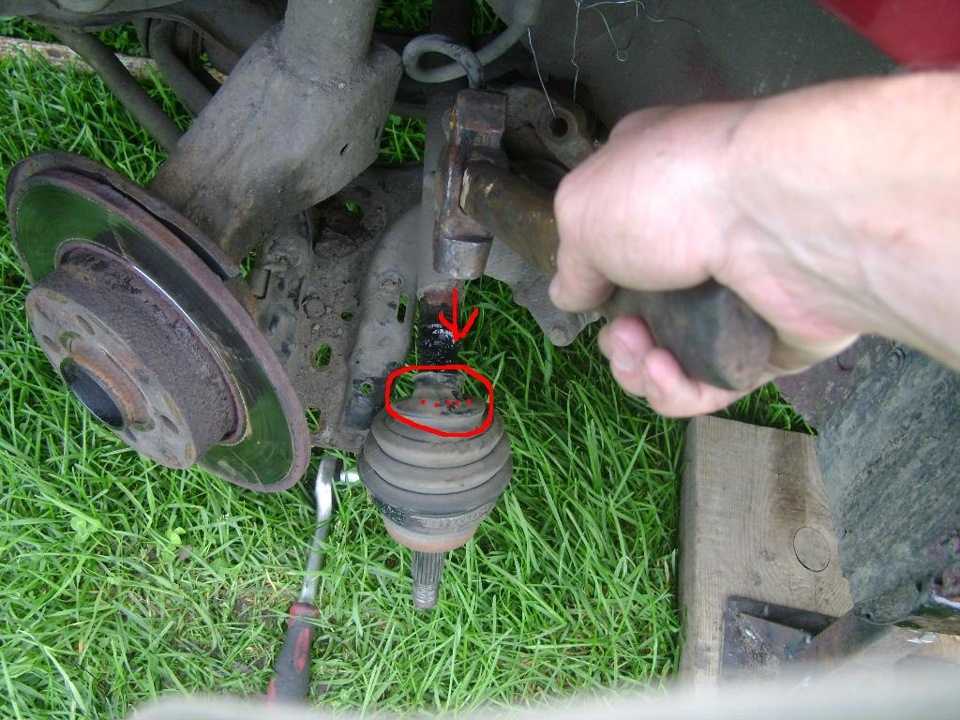

  4. Откручиваем 2 болта, которые крепят шаровую к поворотному кулаку.
  5. Если не идет используем удлинитель для воротка и WD-40.
  6. Выворачиваем руль в сторону и немного оттягиваем поворотный кулак со стойкой и извлекаем наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком).
  7. Далее демонтируем старый пыльник и хомуты и выкидываем, лучше поставить новые.
  8. Далее необходимо снять сам ШРУС. Если у Вас есть специальное съемное устройство, то используйте его. Если же нет, то сбивать его с места придется молотком.
  9. Проводим удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Установленный шарнир вместе с наружным пыльником ШРУСа закрепляется в ступице. Остается долить слитое перед демонтажем масло в коробку переключения передач. Подобная замена наружного ШРУСа больших сложностей не представляет, и может вполне выполняется самостоятельно. Частично разобранная передняя подвеска после установки нового наружного шарнира восстанавливается.

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу.

Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем.

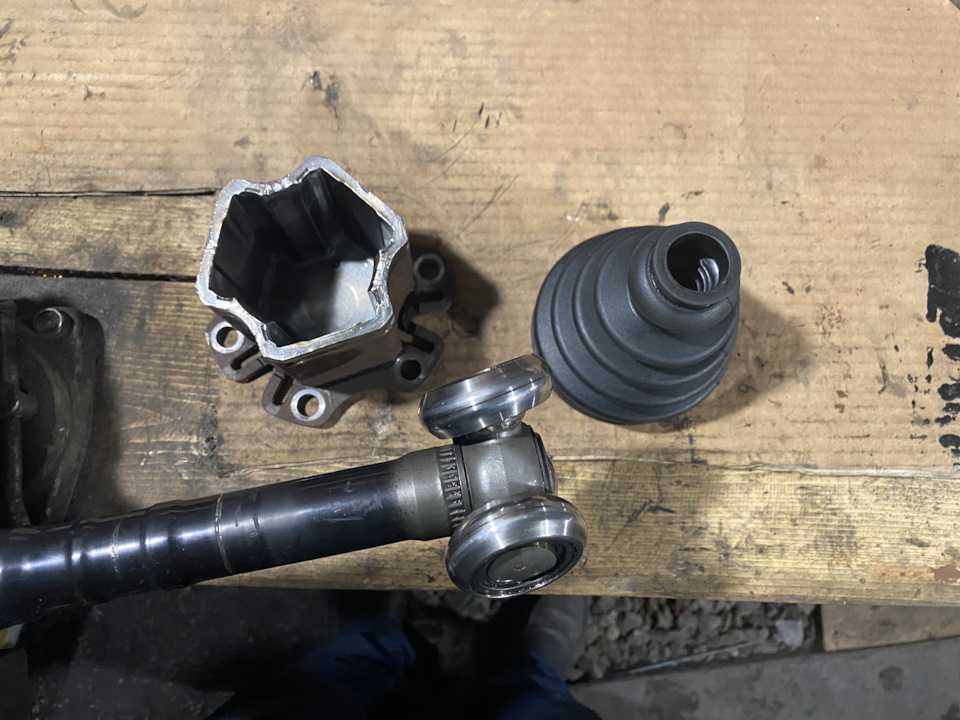

До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Инструменты и оснащение

Замена внешнего ШРУСа на Ауди А6 С5 – операция технологически не сложная, поэтому ее можно выполнить самостоятельно.

Конструкторы достаточно хорошо проработали конструкцию привода, поэтому при замене наружных шарниров специфических инструментов не потребуется.

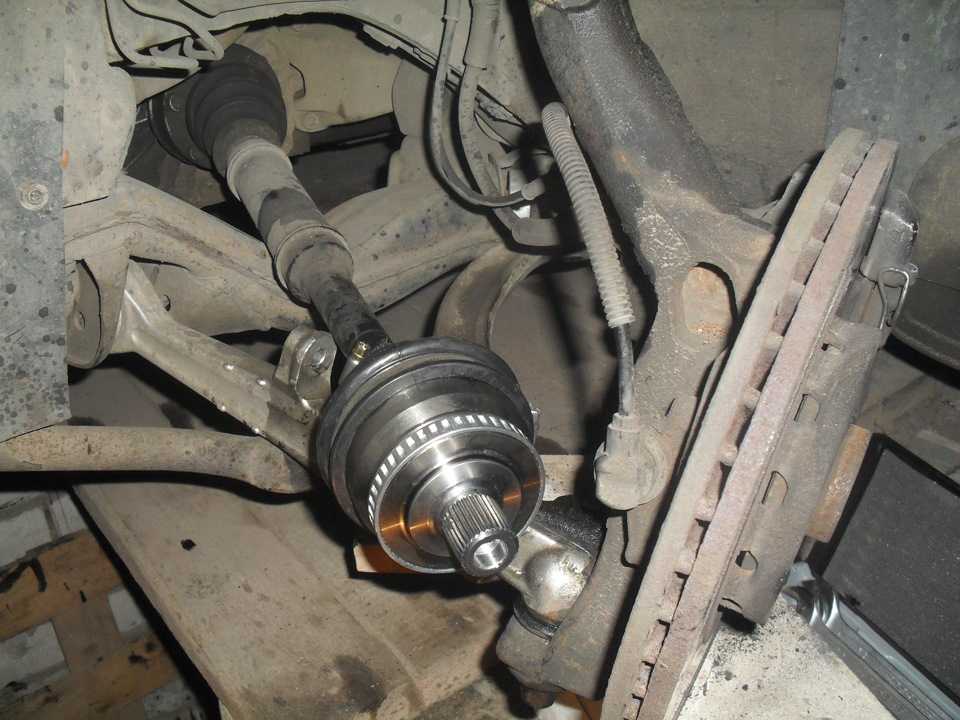

Передняя подвеска автомобиля выглядит так.

Для самостоятельной замены нужны лишь:

  • Домкрат;
  • Страховочные опоры (подойдет деревянная колода подходящих размеров);
  • Набор ключей и головок (обязательно – головка на 27);
  • Щипцы для стяжки хомутов;
  • Ветоши;
  • Моющие средства (можно вместо их использовать бензин, керосин);

Также понадобиться новый шарнир и сопутствующие к нему компоненты – смазка, упорное и стопорное кольца, пластиковая втулка, болт крепления ШРУСа в ступице, пыльник, хомуты (все это обычно идет в одном комплекте с узлом).

Экстренный ремонт

Каждый автомобилист, который заботится о собственном транспортном средстве, просто обязан знать, как проводится развал-схождение. Это во многом предотвращает целый ряд проблем при эксплуатации.

Если же не уследили, либо поломка произошла неожиданно, водитель почувствовал, как при вращении скрипит руль, или появились другие характерные признаки нарушения целостности пыльника, нужно проводить ремонт.

Экстренный метод ремонта актуален, если неприятность застала вас в пути. Но он подходит только в качестве временной меры.

Суть заключается в том, чтобы замотать пыльник пленкой и закрепить с помощью изоленты или хомута. Пленку можно заметить пакетом или резиновой перчаткой

Это уже не принципиально важно

Есть такие водители, которые с подобным лайфхаком проездили еще не одну тысячу километров.

А потому в самое ближайшее время ШРУС начнет сильно страдать. Лучшим решением в этом ситуации будет снятие, промывка, добавление смазки, и установка нового пыльника.

Как я дал вторую жизнь старому ШРУСу, хотя он уже захрустел. Простой способ.

ШРУС (Шарнир Равных Угловых Скоростей) — недешевый элемент подвески автомобиля, который достаточно часто выходит из строя. Некоторые автовладельцы продолжают эксплуатировать машину с хрустящим ШРУСом, другие сразу меняют его на новый. Я решил попробовать восстановить старый элемент по способу, который узнал от знакомого механика. Результат порадовал, поэтому делюсь информацией в этой статье.

Основной признак неисправности ШРУСа — появление хруста при поворотах. При торможении могут возникать ощутимые вибрации. В некоторых случаях можно продолжить эксплуатировать автомобиль, а в других лучше сразу ехать на СТО. Я не стал медлить и отправился к товарищу в сервис.

Важно знать: если ШРУС хрустит не только при вывернутых колёсах, но и на прямой, лучше заняться ремонтом при первой возможности, иначе можно «встать» прямо на дороге. ШРУС может выйти из строя как по причние естественного износа, так и из-за неправильного обслуживания

Рекомендуется хотя бы изредка осматривать пыльники на момент повреждений. Если внутрь шарнира попадут пыль и грязь, он быстро выйдет из строя

ШРУС может выйти из строя как по причние естественного износа, так и из-за неправильного обслуживания. Рекомендуется хотя бы изредка осматривать пыльники на момент повреждений. Если внутрь шарнира попадут пыль и грязь, он быстро выйдет из строя.

Первым делом мы продиагностировали, какой именно ШРУС неисправен. Для этого поочередно вывешиваются передние колёса

Важно определить не только сторону, на которой имеется неисправность, но и тип самого ШРУСа — наружный или внутренний. Правое колесо не имело проблем, но, вывесив левое, мы сразу определили поломку

При вывешенном колесе водителю нужно включать передачу немного погазовать, после чего начать слегка притормаживать. Если при торможении хруст возникает при любом положении руля, то неисправен внутренний ШРУС. В случае, когда элемент хрустит только в крайних положениях руля, проблема в наружном шарнире.

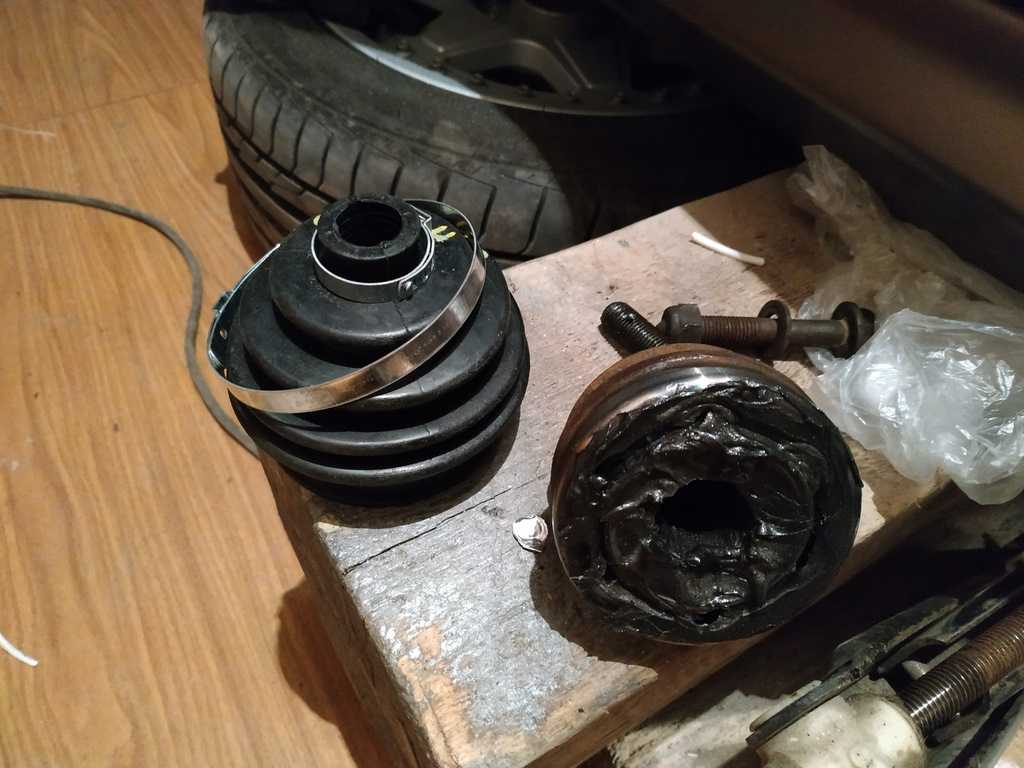

Неисправный ШРУС мы сняли и решили разобрать, делается это всего за несколько минут. Дефектовка позволила быстро определить, почему шарнир издавал хруст и приводил к вибрациям. На внутренней обойме наблюдались серьёзные повреждения, и, по-хорошему, ШРУС нужно было менять. Но мы решили попробовать старый способ, который позволяет дать изделию «вторую жизнь».

Мы полностью удалили старую смазку и «от души» добавили новую, в которую добавлен дисульфид молибдена. Этот материал представляет собой порошок, который выполняет противозадирные функции. Но в нашей ситуации он позволил продлить срок службы ШРУСа, после установки шарнир не издавал неприятных звуков.

Удивительно, но после ремонта я проехал 20 000 км пробега до тех пор, пока не захрустел ШРУС на другой стороне. В этот момент была возможность поменять оба шарнира, как я и поступил, хотя восстановленный не подавал признаков неисправности. В качестве временной меры я считаю этот способ действенным, да и при наличии съемника ШРУСов восстановить конструкцию можно своими руками за полчаса.

Съемник ШРУСа: разновидности и принцип действия

Общая техника, как снять гранату с полуоси, достаточно проста – необходимо тянуть узлы в противоположные стороны с большим усилием. Руками этого не сделать, нужен механический съемник для ШРУСа.

  • Инерционный инструмент работает по знакомому всем принципу обратного молотка. С его помощью можно снять ШРУС, не извлекая весь узел подвески автомобиля. Одна часть шарнира закреплена на полуоси, а демонтируемую середину извлекают для обслуживания. С помощью специальной проушины, направляющую молотка крепят к полуоси ступичной гайкой. Достаточно нескольких резких ударов, и шлицевое соединение, сжав стопорную пружину, выходит из обоймы без повреждений.
  • Съемник пыльника ШРУСа, работающий по принципу клина. Для создания разводного усилия необходимо две опорные площадки. Одну из них создаем с помощью хомутов, надеваемых на снимаемую полуось ШРУСа. Вторая выполнена в виде разъемного кольца. Она упирается в обойму, как на съемниках сайлентблоков. Между ними заводятся клинья (с двух сторон, для обеспечения равномерного усилия). Как приложить усилие – не принципиально. Обычно клинья забивают с помощью двух молотков одинаковой массы. Достаточно сдвинуть полуось на 3-5 мм, и стопорное кольцо сжимается, освободив ход детали. Также существуют пневматические съемники пыльников.
  • Винтовым съемником удобно пользоваться, когда весь ШРУС демонтирован из автомобиля. Эта громоздкая конструкция позволяет работать с узлами любых размеров, поскольку есть возможность регулировки длины. Самодельный съемник ШРУСа выполняется под конкретный автомобиль, а фабричный инструмент более универсален. Представляет собой две упорные (точнее растяжные) площадки, соединенные продольными тягами (на тягах расположены ряды отверстий для регулировки расстояния между опорами). Одна площадка крепится с помощью хомута, вторая своей проушиной надевается на резьбовое соединение полуоси. Вращая ступичную гайку, вы создаете усилие, достаточное для сжатия стопорного кольца.

Подобные приспособления дают возможность сэкономить на посещение автомастерской. Приобрести инструмент можно в любом авто магазине: как универсальный, так и для конкретных моделей ШРУС.

Внутренний ШРУС автомобиля «Ауди 80»

Многие автомобилисты сегодня после обнаружения какой-либо поломки в машине вместо поездки в сервисный центр предпочитают самостоятельно исправить проблему. Будь то даже полная замена износившейся детали.

Однако в большинстве случаев решаются на самостоятельный ремонт только владельцы подержанных автомобилей. Ведь в салоне даже самый простой ремонт грозит серьезными финансовыми потерями. Да и если у водителя есть определенные навыки, любую деталь можно полностью поменять самостоятельно, например, если это внутренний ШРУС на Ауди 80.

По какой причине внутренний ШРУС может выйти из строя и как распознать поломку

Сплав стали, из которой изготавливается ШРУС для Ауди данной модели, способен выдерживать огромные нагрузки в течение долгого времени. Это высококачественная углеродистая сталь. И поэтому с первых минут движения транспортного средства на внутренние шарниры ложится высокая ответственность.

Несмотря на всю прочность детали, со временем она все же выходит из строя. Причиной этому обычно являются такие распространенные факторы, как:

  • сильные продолжительные нагрузки вследствие агрессивного вождения;
  • климатические условия;
  • некачественное дорожное покрытие, что особенно актуально в России;
  • аварии.

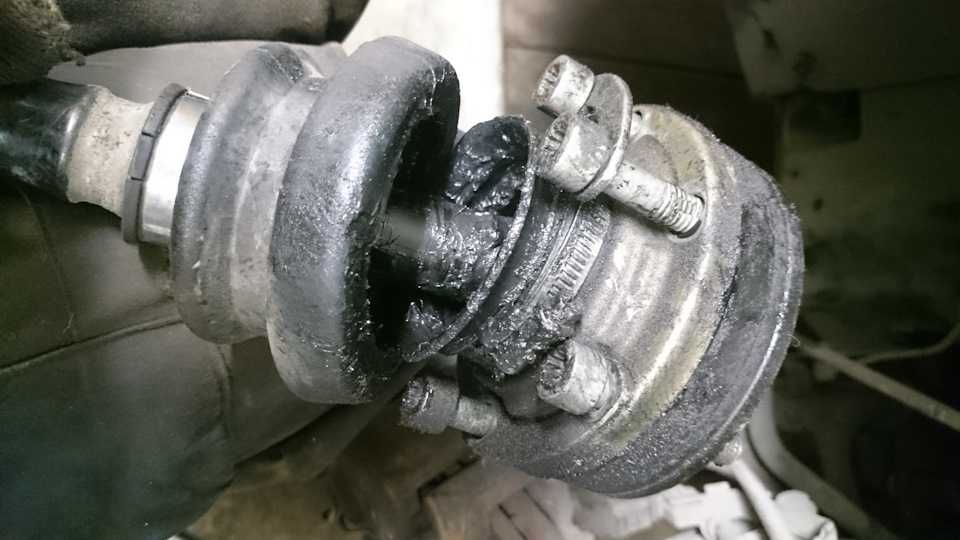

Но существует два главных врага внутреннего ШРУСа Ауди 80 Б3, это песок и грязь. Из-за этого смазка портится, и на деталях образуются царапины. Со временем начинает рваться пыльник. И хорошо если владелец автомобиля заметил неисправность на этапе разорванного пыльника, ведь потом весь ШРУС выйдет из строя.

Вышедшую из строя гранату очень легко распознать. Во время движения неисправная деталь становится причиной неприятных, громких, резких хрустов. Хруст создают зазоры и царапины. Он слышен с одной либо другой стороны, в зависимости от того какой ШРУС на Ауди 80 сломан. Этот звук говорит о серьезных нарушениях в работе авто и о необходимости незамедлительного осмотра.

Процедура замены внутреннего ШРУСа поэтапно

Существует определенный алгоритм действий, для того чтобы заменить передний или задний внутренний ШРУС Ауди 80. Все действия нужно выполнять в строгой последовательности. Сначала перечислим их кратко.

  1. Машину нужно поставить над смотровой ямой либо поднять домкратом. Для большей безопасности, если используется домкрат нужно соорудить дополнительную опору из брусков.
  2. Поднять ручник и поставить специальные противооткаты.
  3. Открутить болт шарнира и ослабить гайки.
  4. Если авто стояло над смотровой ямой его нужно поднять и поставить подпорки чтобы снять колесо, на котором неисправная деталь.
  5. Снять привод.
  6. Полностью открутить заранее ослабленный болт ШРУСа.
  7. Вывернуть колеса вправо и снять внешний ШРУС с пыльником.
  8. Болт ШРУСа вывернуть и снять внутреннюю гранату со стопорными кольцами.
  9. Производится замена внутреннего ШРУСа Ауди 80 б4.
  10. Устанавливаются на место все детали в обратном порядке.

Все нюансы поэтапной процедуры замены

Перед тем как установить Ауди 80 на домкрат нужно обязательно сорвать болт ступицы. Когда авто на домкрате его сорвать практически невозможно потому как болт может прикипеть. Если болт ступицы снять очень трудно, его можно обработать специальным средством. После нужно воспользоваться головкой на 16, чтобы открутить гайку.

Чтобы извлечь шарнир нужно ввинтить в него болт и со всей силы бить по нему молотком до тех пор, пока ШРУС Ауди 80 не освободится.

Следует присмотреться и запомнить положение ограничительных колец

Очень важно установить новые так же. Лучше сфотографировать их перед снятием

Для снятия пыльника открутите хомут и снимите плоскогубцами стопорное кольцо. Новый пыльник и хомут нужно также обработать смазкой.

Новые детали нужно очень хорошо смазать смазкой

Перед заменой внутреннего ШРУСа на Ауди 80 В3 важно заранее приобрести новые комплектующие, это сам ШРУС, пыльники, стопорные кольца, смазка
