Ремонт рабочего цилиндра и регулировка привода сцепления ваз 2107 своими руками

Как лучше менять?

Производить замену устройства лучше всего, установив автомобиль на подъемник, эстакаду или смотровую канавку. Если такой возможности нет, то можно поднять авто с помощью домкрата, чтобы добраться до узла снизу. Для безопасности нужно зафиксировать колеса, чтобы машина не покатилась или поставить на ручной тормоз.

Инструменты

Для проведения ремонта нужно приготовить соответствующий инструментарий:

  • комплект ключей;
  • отвертки;
  • пассатижи;
  • чистую ветошь;
  • домкрат;
  • новый расходный материал.

При выборе нового комплекта для замены, нужно покупать оригинальные детали, лучше в сборе.

Этапы

Процедура замены состоит из следующих этапов:

  1. Открыв капот, в первую очередь нужно обесточить автомобиль. Для этого необходимо снять минусовую клемму с аккумулятора.

Моторный отсек ВАЗ 2107

Демонтаж дисков с узла

Установка нового диска

После окончания ремонта систему автомобиля следует проверить на работоспособность.

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.


Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

  • Передавать крутящий момент от коленвала двигателя на трансмиссию;
  • Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

  1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
  2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
  3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
  4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
  5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
  6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

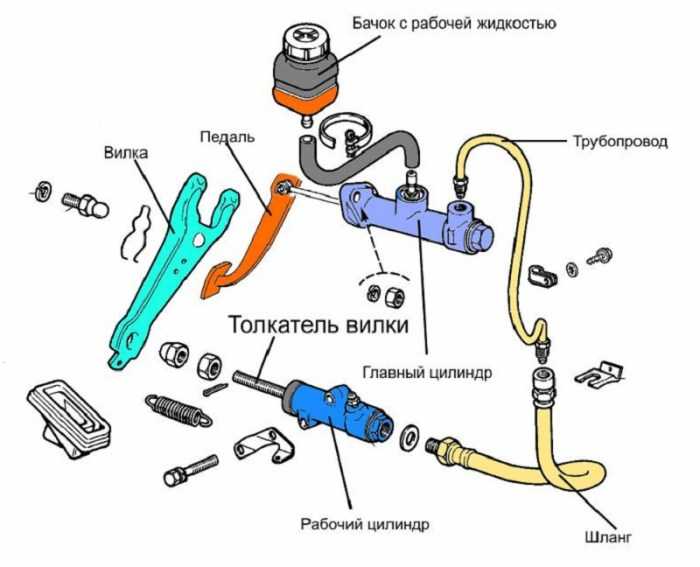

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

  1. Педаль сцепления;
  2. Главный цилиндр с расширительным бачком;
  3. Рабочий цилиндр с толкателем;
  4. Трубопровод и шланг;
  5. Выжимная вилка.

Принцип работы:

  1. Усилие передается от педали через толкатель на шток главного цилиндра;
  2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
  3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
  4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Регулировки сцепления

Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления. Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.

Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата. В приводном механизме агрегата проводятся такие регулировки сцепления ВАЗ 2107, как:

  1. Установка требуемого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Он необходим для регулировки сцепления для работы в полном цикле, который проходит при монтаже ограничителя педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах измерений от 0,4 до 2 мм.
  2. Установка требуемого размера перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, который равен 4-5 мм. Он достигается регулировкой гаечной пары, верхняя из которой закрепляется контровочной гайкой. Линейный размер значения перемещения толкателя определяется особенным эталоном.

После проведения означенных регулировок сцепления ход педали в свободном перемещении изначально должен быть величиной 0,25-0,35 см. Регулировка размера между парой «подшипник выжимного типа-кольцо фрикционного типа» на корзине также необходима. Корректность такой регулировки сцепления определяется по измерению хода штока РЦС в свободном перемещении (4-5 мм).

Регулировочные действия проводятся по такому алгоритму:

  1. Отжимаем вилку, придерживая шток РЦС. При этом вилка должна без помех двигаться на расстояние 4-5 мм.
  2. При несоответствии величины размеров проводится его корректировка.
  3. Для этого несколько ослабляем контргайку гаечными ключами «на 13» и «на 17».
  4. Придерживая шток с помощью гаечного ключа «на 8», проводим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
  5. По проведению регулировок, на выходе величина хода должна находиться в пределах 0,25-0,35 см.
  6. После тестового замера необходимо контргайку затянуть.

За счёт какой детали осуществляется прокачка и где эта деталь установлена?

Прокачку осуществляется только через штуцер который специально нужен для прокачки сцепления на автомобиле, а располагается данный штуцер на рабочем цилиндре сцепления который в свою очередь можно очень легко увидеть заглянув под днище автомобиля, или же посмотрев сверху в подкапотное пространство.

Когда нужно прокачивать сцепление?

Прокачка осуществляется только в тех случаях, если. При нажатии до упора на педаль сцепления, сцепление не полностью выключается, к примеру вы выжали педаль, включили первую передачу и не успели ещё убрать ногу с педали как машина уже едет, вот это и называется не полное выключение сцепления в народе говориться что сцепление ведёт. А также если был ремонт, замена цилиндров.

Прокачивают сцепление для чего? Для того чтобы убрать воздух из цилиндров или правильнее говорить, чтобы убрать воздух из тормозной жидкости, а иначе если в тормозной жидкости которая находится в цилиндрах будет присутствовать воздух, то и сцепление так как надо работать не будет, как уже было отмечено ранее оно не будет полностью выключаться, а так же ход педали может быть очень лёгким, поэтому после обнаружении данных неисправностей, рекомендуется прокачать систему да поскорее, потому что с неполностью работоспособным сцеплением ездить опасно, так как при экстренном торможении автомобиль при выжимании сцепления будет сам ещё в добавок катиться в перёд, так как сцепление будет неполностью выключаться!

Как прокачать сцепление на ВАЗ 2101-ВАЗ 2107?

Помните всегда то, что заниматься прокачкой сцепления нужно вдвоем в автомобиле, потому что без помощи постороннего человека в таком дело сложно обойтись, но всё же выход есть, поэтому если вы собрались один прокачивать сцепления тогда сперва прочтите всю статью чтобы хоть визуально понимать как это делается, а затем запустите видео-ролик который расположен в самом конце статьи, так вот в этом ролике показывается наглядный процесс прокачки сцепления, выполняемый всего лишь одним человеком!

А так же всю работу лучше всего проделывать на яме, потому что это намного проще и удобнее, но если её нет то можно работу проделать и без неё просто это будет чуть проблематично!

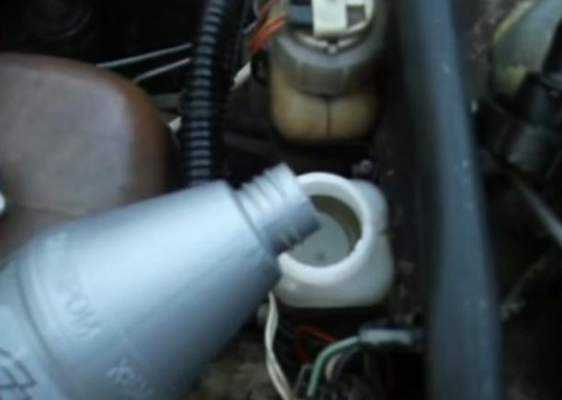

1) В самом начале операции залейте новую тормозную жидкости в бачок сцепления, а после заверните этот бачок пробкой.

2) Следом возьмите в руки небольшой шланг и оденьте его одним концом на штуцер рабочего цилиндра.

3) Затем попросите помощника сесть в салон машины и нажать около 5 раз на педаль сцепления, на последний раз пусть он оставит педаль полностью нажатой.

Попросите помощника чтобы он нажимал на педаль сцепления резко и с интервалом в нажатиях 3 сек!

4) А вы в это время, пока помощник удерживает педаль нажатой подготовьте пустую ёмкость в которую будете сливать тормозную жидкость с пузырьками, и после чего опустите в эту ёмкость другой конец шланга.

5) После чего ослабьте гаечным ключом затяжку штуцера и в это время в ёмкость которую вы держите, начнёт сливаться тормозная жидкость с пузырьками.

Как вы уже поняли и об этом уже говорилось ранее — пузырьки это воздух который не должен присутствовать в тормозной жидкости никогда, а иначе система начнёт неисправно работать, в общём продолжаем!

6) Теперь дождитесь пока бачок сцепления в котором находиться тормозная жидкость практически полностью не опустошится и сразу же затем заверните натуго прокачной штуцер, а помощник пусть уберет ногу с педали.

Обязательно обратите внимание на слова: ″Практически полностью не опустошится», поэтому не надо ждать пока вся жидкость из бачка выйдет, она не в коем случае не должна падать меньше 15 мм, а иначе вы будете производить прокачку сцепления очень долгое время и скорее всего система даже не прокачается если так делать, потому что когда жидкость полностью опустошается из бачка, за это время в систему начинает попадать воздух, в связи с этим гидропривод сцепления повторно разгерметизируется что и проведёт к постоянной прокачке!

7) Теперь как вы уже поняли, когда уровень дойдёт практически до самого низу, то прекратите операцию по прокачке завернув при этом прокачной штуцер а помощник убрав ногу с педали, и после чего снова долейте жидкость в бачок и повторите всю операцию по прокачке снова.

Регулируем сцепление ВАЗ 2107

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление. Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

  • во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
  • во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

В таком случае вам нужно не регулировать сцепление, а клепать новые накладки на ведомый диск, либо проводить его полную замену — задание сложное, но к счастью сами накладки стоят не так дорого, гораздо дороже обойдутся ремонтные работы.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Если свободного хода нету вообще, или он больше 2 мм, необходимо найти кронштейн толкателя под педалью, положение толкателя на нем регулируется с помощью гайки, контргайки и ограничителя. Одним гаечным ключом удерживаем ограничитель, а другим немного ослабляем контргайку — на полтора-два оборота. Затем замеряем свободный ход педали, надавливая на нее ладонью, — если он в пределах 0,4-2 мм, значит все сделано правильно.

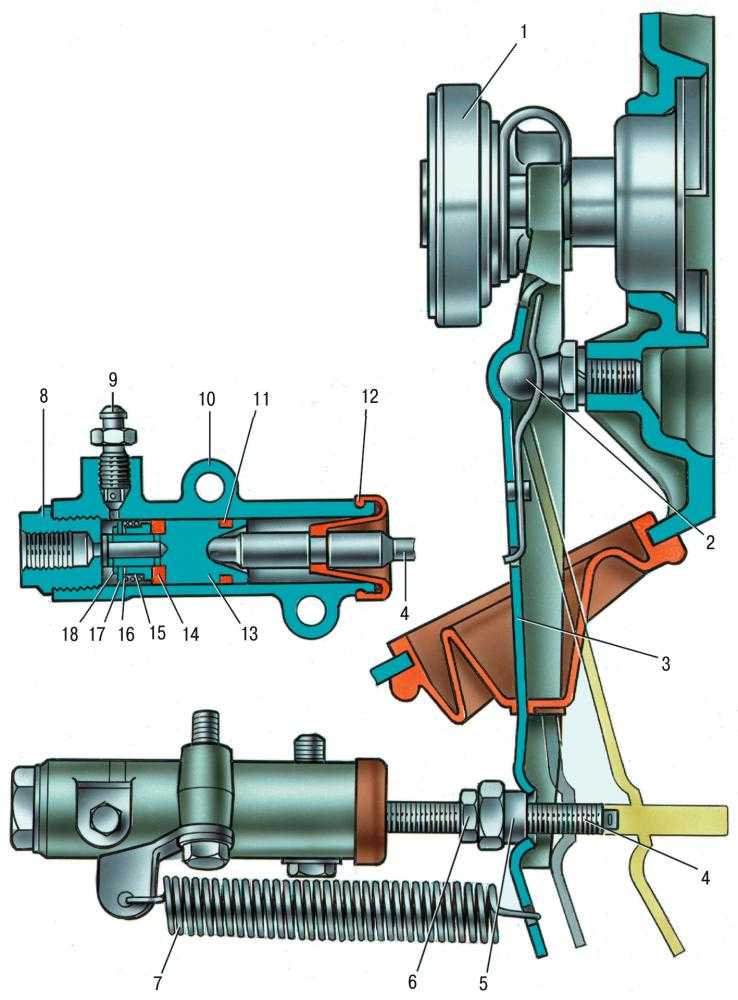

Следующий момент — проверка и регулировка свободного хода толкателя рабочего цилиндра. Чтобы найти этот самый цилиндр, нам придется заглянуть под днище, поэтому такую работу лучше проводить на эстакаде или смотровой яме. Цилиндр выходит из КПП и соединяется с вилкой сцепления. Также здесь закреплена возвратная пружина, которая возвращает вилку в исходное положение при выключенном сцеплении.

Свободный ход вилки должен быть не более 4-5 мм.

Замерить его достаточно легко — отсоедините пружину и, надавив на вилку, запомните на какое расстояние она может переместиться. Если в пределах 4-5 мм, значит все нормально. В противном случае с помощью гайки и контргайки на толкателе выставьте правильный ход.

Прокачка системы

Устройство главного цилиндра сцепления ваз-2106 примерно такое же, как и на аналогичном элементе тормозной системы. Прокачка выполняется аналогичным образом:

  1. Собирается вся система, затягиваются резьбовые соединения.
  2. В расширительный бачок наливается жидкость до среднего уровня.
  3. На прокачной штуцер надевается трубка, которая опускается в небольшую емкость с тормозной жидкостью.
  4. Помощник несколько раз нажимает на педаль сцепления, после чего фиксирует ее в нажатом положении.
  5. В это время немного выкручиваете прокачной штуцер, чтобы вышел воздух.

Последние два пункта повторить несколько раз, пока не перестанет выходить воздух из системы. Обязательно следите за уровнем тормозной жидкости. В противном случае механизм будет работать на сухую, может потребоваться разборка главного цилиндра сцепления ВАЗ-2106 для ремонта.

Система сцепления выполняет функцию кратковременного отключения ДВС от Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие – давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно – клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины – первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

КАК ЗАМЕНИТЬ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ НА LADA 2107 БЕЗ ПОМОЩИ СПЕЦИАЛИСТОВ?

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения, то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

ОБЩИЕ СВЕДЕНИЯ

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.

В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

Традиционно РЦ расположен на картере КПП и закреплен двумя болтами, поэтому добраться к нему возможно только находясь под днищем авто. Работа обеих цилиндров зависит от наличия тормозной жидкости, поэтому нужно следить за ее уровнем, тем более, что делать это несложно – емкость находится в моторном отсеке.

КОГДА НУЖНА ЗАМЕНА НЕИСПРАВНОГО РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ НА ВАЗ 2107: ПРИЗНАКИ И ПРИЧИНЫ

В большинстве случаев неполадки управления муфты связаны с потерей герметичности, когда педаль теряет свою упругость при нажатии. Однако данный факт еще полбеды, а вот невозможность включить передачу – это уже серьезно.

Если скомпоновать признаки, указывающие на необходимость замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то получим список:

  1. Падение уровня тормозной жидкости в бачке, что говорит о потере герметичности шланга или РЦ. Поломка также определяется по пятнам под машиной.
  2. Периодические «провалы» педали или ее мягкий ход свидетельствуют о попадании воздуха в систему. Поломка может быть следствием изношенного манжета или трещин корпуса рабочего цилиндра.
  3. Постепенная потеря жесткости педали и затрудненное переключение передач говорят о поломке пружины РЦ. При этом уровень жидкости остается без изменений, а регулировка педали результатов не дает.

Протекание жидкости из главного цилиндра сигнализирует аналогичными признаками, поэтому при осмотре нужно обращать внимание и на его состояние

КАК СМЕНИТЬ РАБОЧИЙ ЦИЛИНДР LADA САМОСТОЯТЕЛЬНО?

Для работы понадобится следующий набор инструмента:

  • Пассатижи.
  • Рожковый ключ «на 17».
  • Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

  • Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
  • При помощи пассатижей отсоединить оттяжную пружину.
  • Разогнуть и вынуть пассатижами шплинт на конце толкателя.
  • Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
  • Отсоединить кронштейн, который крепился болтами.
  • Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
  • Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
  • Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

КАК ПРОКАЧАТЬ СИСТЕМУ УПРАВЛЕНИЯ МУФТЫ?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов

Для выполнения работы нужен помощник:

  1. Залить в бачок на главном цилиндре тормозную жидкость.
  2. Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.
  3. Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
  4. Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Устройство автомобилей



Привод сцепления служит для дистанционного управления сцеплением. Наибольшее распространение получили механический и гидравлический приводы.

Применение на автомобиле того или иного привода определяется типом сцепления, компоновкой автомобиля и рядом требований по обеспечению легкости и удобства управления. Так, полный ход педали сцеплении не должен превышать 190 мм, а усилие на педали – 150 Н для легкового автомобиля и 250 Н для грузового автомобиля. Поэтому общее передаточное число в существующих конструкциях привода сцепления находится в пределах от 25 до 50. В случае, если для обеспечения работы сцепления необходимо более высокое передаточное число, применяют усилители разных типов.

***

Механический привод сцепления

Механический привод сцепления прост по конструкции и надежен в эксплуатации, но обладает меньшим КПД по сравнению с гидравлическим приводом, поскольку в шарнирных сочленениях составляющих привод тяг, рычагов, в оболочках гибких валов теряется много энергии из-за сил трения. Поэтому такой тип привода применяется, как правило, если сцепление находится вблизи от органов управления (педали сцепления).

Существуют тросовый и рычажный механические приводы сцепления.

Тросовый привод (рис. 1, а) применяется на легковых переднеприводных автомобилях. Педаль 14 имеет верхнюю опору на кронштейне 16 и соединена с наконечником 10 троса. Трос заключен в оболочку 1, имеющую два наконечника. Верхний наконечник 12 оболочки выведен в салон автомобиля и упирается в упорную пластину 11, а нижний наконечник 2 оболочки закреплен в кронштейне 3 на картере сцепления. Нижний наконечник 5 троса через поводок 8 соединен с рычагом 9 вилки выключения сцепления. Регулировка хода педали осуществляется шайбами 6.

При нажатии на педаль сцепления трос перемещается внутри оболочки и перемещает рычаг вилки выключения сцепления, которая в дальнейшем воздействует на муфту выключения сцепления.



Рычажный привод грузового автомобиля (рис. 1, б) обеспечивает передачу усилия на сцепление при его выключении следующим образом. При воздействии на педаль 14, закрепленную на валу 20, поворачивается рычаг 18, связанный с противоположным концом вала. Рычаг вала перемещает прикрепленную к нему на оси тягу 19, которая связана с рычагом 17 вилки выключения сцепления. Вместе с вилкой перемещается прижатая к ней с помощью пружины муфта выключения сцепления. После выбора зазора между подшипником выключения сцепления и рычагами начнется выключение сцепления.

Зазор в сцеплении должен быть равен 3…4 мм, что соответствует 35…50 мм свободного хода педали сцепления. Регулировка зазора осуществляется изменением длины тяги 19 (рис. 1) с помощью регулировочной гайки 22. Отсутствие зазора или его недостаточная величина в приводе такой конструкции может привести к неполному включению сцепления и, как следствие, к пробуксовке сцепления. Увеличение зазора больше нормы приводит к неполному выключению сцепления, в результате чего возникает шум и треск зубчатых колес при переключении передач.

***
