Стучит рулевая рейка

Меры профилактики

Чтобы рулевая рейка не вышла из строя раньше времени, следует придерживаться некоторых правил:

  1. Не нужно резко «рвать» с места автомашину или резко тормозить.
  2. Поскольку механизм боится резких ударов, старайтесь не попадать в ямы и не наезжать на бордюры.
  3. Все неровности, встречающиеся на дорожном покрытии, например, «лежачие полицейские», нужно проезжать аккуратно и медленно.
  4. Периодическая проверка состояния пыльников и сальников позволит выявить проблему на ранней стадии и предотвратит поломку рулевого механизма.
  5. При малейшем подозрении на возможную неисправность узла, следует провести диагностику ходовой автомобиля на СТО.
  6. Колеса при повороте не должны находится в положении максимального угла более 5-ти секунд.

Если выполнять эти рекомендации, то можно избежать преждевременной поломки.

Некоторые автовладельцы задаются вопросом если стучит рулевая рейка, можно ли ездить? Стук и шумы имеют место присутствовать, однако, передвигаться на таком автомобиле долго не рекомендуется. В любой момент рейка может заедать, что ведет к необратимым процессам.

Чтобы уберечь пассажиров, остальных участников дорожного движения, при возникновении шумов при движении автотранспортного средства необходимо немедленно провести диагностику рулевой колонки.

Зачастую устранить шум достигается путем приобретения и установки новых деталей. Их приобретение повлечет определенные растраты, что является единственным решением, чтобы не попасть в неприятную ситуацию.

Тут мы написали как самостоятельно заправить автомобильный кондиционер, принцип работы, необходимые инструменты и процесс замены.

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

Это интересно: Ошибка Р0340: код, что означает, как исправить

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

Важно! Чтобы понять, что рулевая рейка стучит именно из-за тяги, необходимо снять пыльник и проверить тягу на предмет люфтов

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Важно! В большинстве сервисных центров вместо того чтобы заменить исключительно втулку, предлагают установить новый узел. Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте

Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Гул при повороте

Если при вывернутом в крайнее (или близкое к нему) положение рулевом колесе слышен гул — значит, надо проверять состояние гидро- или электроусилителя и составляющие его рабочей системы. При этом гул может возникнуть даже в случае, если уровень жидкости будет в норме. Проверять нужно состояние лопастей насоса (зачастую со временем производительность насоса снижается), состояние его подшипников, натяжение приводного ремня.

Утечка жидкости ГУР

Регулярная утечка — повод проверить систему гидроусилителя, ее уплотнителей. В частности, если автовладелец вынужден часто доливать жидкость в расширительный бачок системы. При этом сопутствующим симптомом неисправности рулевой рейки будет утечка жидкости из магистрали. Она может стекать прямо на землю под машиной (обычно прямо под расширительным бачком) либо потеки видны на пыльниках рулевых тяг.

Зачастую при утечке жидкости в систему попадает воздух (система «завоздушивается»). Его можно видеть по бурлящей жидкости в расширительном бачке. Как указывалось выше, причиной утечки может быть ржавчина на рейке. Чтобы избавиться от нее в дальнейшем, желательно пользоваться нестандартными пластиковыми хомутами для затяжки пыльников, а их металлическими аналогами, обеспечивающими более высокий уровень герметичности.

Стук при езде в передней оси

На самом деле подобный стук может сигнализировать и о неисправности в ходовой автомобиля, поэтому необходимо выполнить дополнительную диагностику. Стук может быть как по центру так с левой с правой стороны. В лучшем случае стук может сигнализировать о порванном пыльнике тяги, в худшем — о проблемах с тягами, рычагами или другими элементами.

Чтобы точно понять из-за чего возникла такая неисправность лучше снять и разобрать рейку. Ведь самым безобидным может быть попускание регулировочной гайки или износ втулки (когда стук справа), а более серьезной проблемой является износ червячной пары.

Порванный пыльник на тяге

При проверке работоспособности рейки необходимо обратить внимание и на целостность пыльника тяги. В идеале он должен быть целым, а резина эластичной

Если он порвался, и внутрь попала грязь — его нужно обязательно заменить, добавить смазки предварительно удалив с механизмов грязь, влагу, мусор.

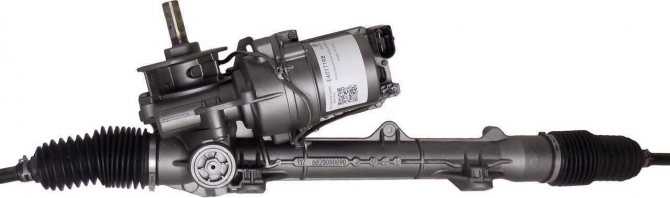

Рулевая рейка с электроусилителем

Для локализации неисправностей в электрической рулевой рейки необходимо выполнить проверку следующих элементов.

Конструкция рулевой рейки

Рулевые рейки разных видов имеют и конструкцию различную. Выделают рейки таких типов:

  • механическая;
  • гидравлическая;
  • электрическая.

Механическая конструкция состоит из:

  • зубчатой рейки;
  • шестерни;
  • вала;
  • рулевого механизма;
  • наконечников.

Во время вращения «баранки» на шестерню от вала передается усилие, приводящее в движение рейку. Зубчатая рейка преобразовывает вращательное движение в поступательное и передает его на колеса.

В механической конструкции зубчики меняют свой шаг от центра к краям, в результате чего управлять рулем на высокой скорости становится тяжелее, маневренность автомобиля снижается. На современные авто, которые отличаются безопасностью даже при высоких скоростях, ставят гидравлические и электрические механизмы.

Гидравлическая рейка крепится к кузову или к двигателю – если расположена в верхней части. Если рейка находится в нижней части, она может крепиться на подрамник, балку или кузов. Отличает ее от механической конструкции наличие гидроусилителя, облегчающего повороты руля при маневрах на высокой скорости.

Электрическая рейка отличается наличием электромотора, расположенного в левой части узла рулевого управления автомобилем. Электрическая модель отличается более высоким коэффициентом полезного действия по сравнению с гидравлическим аналогом. Ее функциональность не зависит от условий внешней среды. В ей конструкции нет сальников, прокладок и шлангов, требующих постоянной замены из-за износа. Не нужно постоянно обновлять смазку, как у механики, которая то и дело ломается из-за нехватки смазочных материалов.

Принцип работы рулевой рейки

Простыми словами — это устройство, соединяющее колеса с рулем. Водитель крутит руль и через рулевой вал усилие передается на шестерню, которая вращает зубчатый вал и двигает рулевые тяги, а они поворачивают колеса.

Типы рулевых реек

В современных автомобилях встречается три вида рулевых реек:

  • электрические;
  • механические;
  • гидравлические.

Рулевая рейка механического типа имеет нехитрое устройство. На конце рулевой колонки находится зубчатый механизм, взаимосвязанный с зубчатой рейкой, которая, в свою очередь, сообщается с рулевым приводом.

Гидравлическая рулевая рейка реализована в большинстве современных легковушек. Гидроусилитель руля (ГУР) увеличивает отдачу от усилия, прилагаемого водителем, и тем самым обеспечивает легкое и удобное управление автомобилем.

Электрическая рулевая рейка также повышает отдачу от усилий водителя, но для этого она использует не гидроусилитель, а электромотор.

В разных моделях автомобилей рулевая рейка может располагаться по-разному. При верхнем расположении рейки она крепится к кузову и находится сзади двигателя, при нижнем – крепится снизу к кузову, подрамнику или балке.

Статьи по теме

Каркасные шторки: можно ли использовать и как выбрать

Какую жидкость нужно заливать в ГУР

Какие бескаркасные дворники лучше: топ-10 моделей

Уходит антифриз, а подтеков нет: причины и устранение проблемы

Почему не работает омыватель лобового стекла и как устранить неполадку

Датчик уровня антифриза: ремонт или только замена

Ремонт рулевой рейки: этапы и особенности

Можно ли мешать тосол с антифризом: мнение экспертов и автолюбителей

Диагностика рулевого управления автомобиля: почему без нее никак

Не работают дворники: причины неисправности и метода решения проблем

Течет бачок антифриза: поиск неисправности и пути устранения

Стук при повороте руля: основные причины неисправности

Сломалась рулевая рейка: причины и дальнейшие действия

Жидкая резина для автомобиля: преимущества и особенности использования

Стук в рулевой рейке: ищем причину, разбираемся с последствиями

Причины стука

Часто от автолюбителей приходится слышать, что у них начала стучать рулевая рейка, и что нужна, наверное, новая. Тут же у них возникает вопрос, сколько стоит новая деталь и конечно, ответом будет «очень дорого». Этот узел автомобиля в сравнении один из самых дорогостоящих. В некоторых случаях ее стоимость достигала четверти стоимости всего авто. Но, ведь, не все так плохо. От стука в рулевой колонке можно избавиться. Сперва нужно разобраться с причинами появления стука. Рулевая рейка входит в систему ГУР, которая способствует вращению рулевой колеса, прикладывая самый минимум усилий. Она представляет собой фактически гидроусилитель.

Диагностику стоит начинать с изучения картинки рейки из официального каталога автомобиля. Первое, что из всего нарисованного на схеме может стучать – рулевые тяги и рулевые наконечники. Наконечники диагностируются весьма просто. Обычно тот наконечник, что вышел из строя, отличается порванным пыльником, что приводит в нерабочее состояние шаровое соединение пальца.

С тягой же все сложнее. Тяга обычно из строя выходит из-за порванного пыльника. Иногда случается, что предыдущий ее владелец успел «убить» тягу, но умудрился заменить пыльник, наполнив новой смазкой. Из-за этого тяга может какие-то время работать более-менее хорошо, но позже выходит из строя окончательно. Это вызывает тот самый стук.

При таком раскладе диагностику проводить сложнее, придется снимать пыльник, проверять саму люфтовую тягу в горизонтальной плоскости. В случае присутствия люфта можно радоваться, причина стука обнаружена.

В этой схеме я рекомендую обратить внимание на важный нюанс. Стук рулевой тяги или наконечника не опознать сможет только неквалифицированный специалист. Настоящий знаток своего дела никогда не станет при таком раскладе рекомендовать замену всей рулевой рейки, а сразу укажет на потребность покупки только новой детали

Настоящий знаток своего дела никогда не станет при таком раскладе рекомендовать замену всей рулевой рейки, а сразу укажет на потребность покупки только новой детали.

Если стучит именно рейка, придется уже и в ней разбираться. Ее проверку стоит начать с такой детали, как вал, являющийся во всей конструкции ключевым моментом. Движение этого вала является основой поворота колес. Источников раздающегося стука он оказывается весьма часто. Только сам он стучать не может, происходит это под воздействием других деталей.

Стоит обратить внимание на еще одну деталь, ее назначение – создание фиксированного рабочего положения для того самого вала, не позволяя ему слишком отклоняться. Разные источники называют эту деталь по-разному. Это может быть направляющая рулевая рейка, другие источники называют «втулка рулевой рейки»

Есть еще несколько вариантов. Наполовину она охватывает вал, а внутренняя ее сторона покрывается особым материалом, основанным на фторопласте, который при контакте обеспечивает минимальный уровень трения

Это может быть направляющая рулевая рейка, другие источники называют «втулка рулевой рейки». Есть еще несколько вариантов. Наполовину она охватывает вал, а внутренняя ее сторона покрывается особым материалом, основанным на фторопласте, который при контакте обеспечивает минимальный уровень трения.

Втулка эта сама не фиксируется, она вообще относится к подвижным деталям, которые вперед подталкиваются с помощью пружины и регулируются особым болтом с контргайкой.

Во многих случаях именно данная втулка вызывает стук в рулевой рейке. И при этом почти все мастера рекомендуют заменить весь узел. Но для владельцев автомобилей это момент, где нужно хорошо подумать. Конечно, есть детали, которые можно поменять только в сборе. Но этот случай явно не из таких. Если стук вызвала втулка, ее легко можно найти в отдельной продаже. При этом выбор, в зависимости от модели, весьма широк. Вывод один – если вам сказали менять рейку, то ни в коем случае не спешите!

Диагностика рулевой рейки на исправность

Существует несколько рекомендаций как определить неисправность рулевой рейки без посещения СТО.

Сразу отметим, что автовладелец может делать только предположения, а точную информацию можно получить только после диагностики на специальном оборудовании.

К наиболее востребованным проверкам для рейки с ГУР стоит отнести:

Прислушайтесь к стуку в передней части, который появляется при движении. Как правило, он свидетельствует о проблемах ходовой, но нельзя исключать неисправность рулевой рейки. Для получения точных результатов может потребоваться посещение СТО и детальная диагностика.
Проверьте систему на факт появления гула в крайне левом / правом положении

При наличии такового обратите внимание на состояние элекро- или гидроусилителя, а также другие узлы системы. Появление постороннего шума возможно даже при нормальном уровне рабочей жидкости

Обратите внимание на состояние лопастей насоса, которые со временем изнашиваются, осмотрите подшипники и приводной ремень на факт натяжения.
Загляните в бачок с рабочей жидкостью. При наличии постоянной утечки и необходимости доливки рабочего состава появляются потеки под машиной или на пыльниках тяг рулевой системы. При возникновении течи в рабочий состав поступает воздух, что проявляет себя «кипением» жидкости в бачке, а точнее — появлением пузырьков воздуха. Причиной течи может быть коррозия рейки. Во избежание проблем в будущем используйте качественные хомуты из металла, гарантирующие лучшую степень защиты.
Обратите внимание на повреждение пыльника тяги. На кожухе не должно быть дефектов, а резина должна иметь достаточную эластичность. В случае повреждения резинки и попадания внутрь грязи нужно вычистить узлы, нанести смазку, а потом установить новый пыльник.

При наличии рейки с ЭУР сделайте следующее:

  1. Проверьте датчики поворота. Для этого нужна компьютерная диагностика, поэтому без посещения автосервиса не обойтись. Датчики нередко ломаются при повреждении пыльника и попадания внутрь воды.
  2. Снимите втулку и проверьте ее целостность. В большинстве случаев такие изделия не восстанавливаются и требуют замены.
  3. Осмотрите электродвигатель. При большом пробеге он может выйти из строя, что особенно актуально для автомобилей ВАЗ. Для устранения неисправности может потребоваться детальная проверка с установкой новых подшипников, щеток и обмоток электрического мотора.

Дополнительно, как и в случае с ГУР, нужно осмотреть наконечник, пыльник и другие узлы.

В случае с механической рулевой рейкой процесс диагностики очень похож

Разница в том, что особое внимание нужно уделить механическим элементам и выполнить их замену в случае неисправности.

Что делать, если течет рулевая рейка, – причины и решение проблемы

По мере эксплуатации автомобиля в результате постоянного трения изнашиваются сальники, червячный механизм, штоки, опорные втулки, повреждаются подшипники. Из-за этого влага просачивается внутрь, вызывая коррозию реечных механизмов внутри агрегата. В конечном итоге под влиянием повышенных температур, запредельных нагрузок происходит деформация элементов ГУР, которая приводит к потере герметичности системы.

К таким результатам приводят причины:

  • слишком долгое удержания рулевого колеса в крайнем положении при движении авто;
  • постоянная агрессивная езда по пересеченной местности, плохим дорогам;
  • разрыв резиновых пыльников;
  • постоянный перегрев насоса гидравлического усилителя руля;
  • наличие металлической стружки, грязи в составе масла;
  • длительная езда с изношенными соединениями рулевых наконечников;
  • постоянные стоянки с повернутыми в сторону колесами;
  • использование масла ГУР низкого качества.

Чтобы заменить сальники, требуется полностью снимать рулевую рейку, разбирать ее, устанавливать новые детали. Более простым решением проблемы могут быть специальные присадки и герметики, которые достаточно добавить внутрь бачка ГУР для улучшения эластичности.

Следует помнить, что средства-герметики будут не всегда эффективными.

Для точной диагностики нужно демонтировать рулевую рейку. Работы нужно проводить в следующем порядке:

  • установить авто на смотровую яму, снять передние колеса, подставить под кузов колодки для надежной фиксации;
  • открутить крепления шарниров, с помощью специального съемника выдавить шаровые пальцы рулевых тяг;
  • снять все элементы, которые мешают;
  • вывернуть руль до упора, разобрать крепление вала руля;
  • слить жидкость из системы;
  • снять рулевую рейку.

В зависимости от технического состояния элементов, могут потребоваться разные действия для устранения проблемы:

  1. На валу видны только подтеки без ржавчины. При таких обстоятельствах будет вполне достаточно заменить сальники с обеих сторон.
  2. Вал со следами коррозии. В этом случае понадобится проточка на токарном станке с последующей шлифовкой. На следующем этапе нужно установить сальники с меньшим внутренним диаметром, который соответствует новым параметрам обработанного вала. Слишком ржавый вал нужно заменить.
  3. Критичный износ шестерен. При таких обстоятельствах лучше произвести полную замену рулевой рейки. В каждом случае демонтированный агрегат лучше показать профессионалу.

Самостоятельно легче всего проводить полную замену изношенного агрегата.

Разбираемся с выбором

Перед тем купить новую рейку стоит спросить у мастеров, подлежит ли ремонту старая. Из вышесказанного можно сделать вывод о том, что не всегда основная рабочая часть рейки может быть повреждена. Возможно, причина неполадок кроется в пыльнике, ремкомплекте и потребности в регулировке. Если же покупки не избежать, руководствуйтесь следующим:

  • VIN-код. Так вы найдете оригинал и близкие к нему аналоги, которые однозначно подойдут к вашему автомобилю;
  • Код старой рейки. Почему бы не купить идентичную запчасть?
  • Технические характеристики автомобиля. Так, например, менеджером магазина будут учтены габаритные размеры, сторона руля, расположение передаточного узла, вид усилителя и прочие характеристики детали.

Отдельного упоминания стоят б/у и восстановленные рейки. С учетом высокой стоимости детали для новой иномарки, многие автовладельцы покупают неновую рейку. С учетом живучести конструкции, даже б/у может прослужить ему очень долго. Правда, гарантировать это не может никто. Даже если покупателю дают гарантию, он играет в лотерею. Надежнее купить новую запчасть.

Вместе с покупкой рейки придется взять и новые пыльники, если они в комплектацию не входили. Если нет, то придется искать хомута, пыльники и смазочный материал. Без всего этого даже новая рулевая рейка не сможет отъездить обещанные производителем километры.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Цена рулевой рейки на Ланос

Для ориентировки мы подобрали несколько вариантов для замены рейки на Ланос. Не факт, что её придётся менять, тем не менее мы будем знать, сколько можно сэкономить, если потратить время на диагностику и в крайнем случае ремонт рулевого.

  1. Оригинальная рулевая рейка GM без ГУР с каталожным номером 096275011, корейская, обойдётся в $82 (или 2092 грн) по курсу на 2018 год. Качество хорошее, но можно найти дешевле и не хуже.
  2. К примеру, чешская рейка Profit 30418040. Её цена 79 долларов. Чуть хуже по качеству, но криминала нет.
  3. Lauber, производство Польша, номер по каталогу 668267. Эта рейка с ГУР, поэтому и стоит она дорого, около $450. Менять её смысла нет, только ремонтировать.

Перспектива полной замены рейки не радужная, тем более, что на СТО, скорее всего, будут настаивать именно на замене. Никто не захочет возиться с рулевым автомобиля устаревшей конструкции, им это не выгодно. Поменять проще, а нам дороже. Выходит, разбираемся сами.

Интересное по теме: Как поменять ремень ГРМ на Шевроле Авео Т300 быстро

Подводим итоги

С помощью рулевой рейки функционирует вся система управления, поэтому данный механизм является одним из наиболее важных в автомобиле. Если вы услышали стуки или громыхания со стороны рейки, не стоит продолжать эксплуатацию автомобиля до проведения базовых проверок. Лучше уделить время рейке и немного изучить процесс ее работы, а также убедиться в том, что дальнейшая поездка полностью безопасная. Для этого существует небольшой набор проверок, который был описан выше в тексте публикации.

После определения типа неполадки нужно в самые короткие сроки принять решение о выполнении ремонтных работ. Даже если неполадка не самая опасная, ездить с ней не стоит. Замена рулевой рейки – наиболее разумный процесс, который поможет вам получить необходимые условия эксплуатации машины. Но выполнить замену лучше всего в мастерской, ведь в этом процессе на современных авто существует много тонкостей. Приходилось ли вам менять рулевую рейку с ГУР и другими технологиями своими руками?
