Минусы такого метода
Конечно же есть и минусы (куда же без них). Начнем и программы – не всегда (не на всех автомобилях) отображаются показания первого лямбда-зонта. Конечно это не критично, все же нам важны показания со второго (а практически всегда отображается). Но хотелось бы иметь полную картину.
НУ и последнее, этот тест показывает износ, забитость и полностью разрушение катализатора. То есть если процесс у вас только начался (сыплется передняя часть), то его можно и не увидеть, тут только эндоскоп или полностью снятие.
Сейчас видео версия, там все разжевано «от и до».
На этом заканчиваю, думаю мои материалы были вам полезны. ИСКРЕННЕ ВАШ АВТОБЛОГГЕР
Расшифровка кодов
Что же, если произвести проверку авто на предмет неисправностей у вас получилось, то тогда необходимо расшифровать комбинации ошибок, иначе зачем вообще нужна диагностика?
Самостоятельная диагностика
Рассмотрим расшифровку комбинаций неисправностей, которые вы можете считать при самостоятельной проверке Лады Приоры.
| Номер | Неисправность |
| 2 | При самостоятельной проверке этот код свидетельствует об увеличенном показателе напряжения в бортовой сети. Рекомендуется произвести проверку основных электроцепей. |
| 3 | Сообщается об ошибках в работе датчика контроля уровня бензина в топливном баке. |
| 4 | Данный код свидетельствует о неполадках в работе датчика контроля уровня температуры хладагента. |
| 5 | Поломка в работе датчика температуры окружающей среды. Сведения, поступающие на устройство, могут быть неточными. |
| 6 | Сообщается о перегреве мотора, возможно закипание антифриза. |
| 7 | БК сообщает автовладельцу об аварийном давлении смазывающей жидкости. |
| 8 | Зафиксированы неисправности в работе тормозной системы. Это может свидетельствовать о дефектах, которые впоследствии могут отразиться на безопасности водителя и пассажиров. |
| 9 | Сообщается о разряженном аккумуляторе. |
| Е (EEPROM) | Зафиксированы неисправности в пакете данных. |
Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства, также на панели горят все значки
Обратите внимание: если кнопка переключения функций бортового компьютера не будет нажиматься более 10 секунд, то приборная панель вновь перейдет в рабочее состояние
Поломки в системе зажигания
Если вы не смогли провести проверку своей ВАЗ Приора самостоятельно, то можно сделать это при помощи специального тестера. В этом случае код ошибки будет представлять собой комбинацию из буквы и четырех цифр:
- Р — означает поломку в работе электронных систем ДВС;
- С — неисправности в работе шасси;
- В — поломка в электронике салона авто;
- U — свидетельствует об ошибке в совместной работе разных систем;
- цифра 0 обозначает код OBD-2;
- 1 и 2 — код предприятия;
- 3 — резервный код.
| Комбинация | Описание поломки |
| Р0300 | Блок управления передает сигнал об отсутствии искры во всех цилиндрах двигателя 16 клапанов авто. |
| Р0326 | Некорректный сигнал, поступающий на блок управления с датчика детонации. Рекомендуется произвести более тщательную проверку устройства. |
| Р0327 | В цепи датчика детонации произошел обрыв или замыкание. Следует проверить цепь. |
| Р0335, Р0336 | Возникли ошибки в работе датчика коленчатого вала. Кроме того, такие комбинации могут свидетельствовать о некорректном сигнале, поступающем с устройства на бортовой компьютер. |
| Р0337 | Устройство контроля положения коленчатого вала замыкает на массу. |
| Р0338 | Произошло короткое замыкание или обрыв в цепи датчика коленвала. |
| Р0342 | В цепи датчика фар зафиксирован слишком низкий сигнал |
| Р0343 | Зафиксирован слишком высокий сигнал в цепи того же устройства. |
| Р0422 | Произошла поломка нейтрализатора, рекомендуется заменить устройство. |
| Р0444 | Блоком управления Лада Приора зафиксирован обрыв в проводке клапана адсорбера. |
| Р0445 | Клапан адсорбера закоротил на массу. |
| Р0480 | Произошел обрыв в проводке реле вентилятора, следует произвести проверку реле и при необходимости заменить его. |
| Р0481 | В проводке вентилятора системы охлаждения произошло замыкание. |
Порядок использования
Перед приобретением адаптера удостоверьтесь в его совместимости с вашим авто
После приобретения адаптера важно правильно выполнить подключение сканера к разъему. Как правило, OBD 2 коннектор находятся в салоне под торпедой
У моделей до 2006 года выпуска обычно 12 pin разъем (GM), и чтобы подключить сканер потребуется переходник на 16 pin.
Информация по расположению разъемов представлена в таблице и на фото ниже.
Расположение диагностических разъемов и рекомендуемые автосканеры:
| № п/п | Марка ВАЗ | Местонахождение разъема | Подходящие и рекомендуемые сканеры + программа |
|---|---|---|---|
| 1 | 2105, 2107 (с инжектором) | С левой стороны от рулевой колонки | VAG-Адаптер + Переходник 12 pin + OpenDiag Mobile |
| 2 | 2108, 2109 | Ниже вещевой полки, по центру. | |
| 3 | ВАЗ 2113, 2114, 2115 | В районе прикуривателя, ниже приблизительно на 10-12см. | Scan Tool Pro + Переходник 12 pin + OpenDiag Mobile |
| 4 | ВАЗ 2110, 2111, ВАЗ 2112 | С правой стороны по отношению к рулевой колонке, под торпедо. | |
| 5 | Лада Приора, Калина, | В проеме, расположенном за бардачком. | Scan Tool Pro 2021 + OpenDiag Mobile |
| 6 | Лада Веста | Располагается под рулевой колонкой слева, слева около ручки для открытия капота, под монтажным блоком | |
| 7 | Лада Ларгус | Внутри бардачка на задней его стенке и закрыт защитным колпачком | |
| 8 | Лада Гранта | Прямо над прикуривателем. |
Проверка (диагностика) генератора Лада Приора (ВАЗ-2170)
Пускаем двигатель, даем ему поработать несколько минут, затем нажав педаль «газа», доводим обороты коленчатого вала двигателя до 3 000 мин-1.
Включаем все потребители: наружное освещение, дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию и т. д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца ротора генератора.
Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,8–14,4 В.
Для проверки регулятора напряжения снятого с генератора…
…подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях, в регуляторе — пробой, если не горит — обрыв или нарушен контакт между щетками выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.
Для проверки вентилей выпрямительного блока можно использовать пробник с лампой 1–3 Вт или подсоединить аккумуляторную батарею через лампу 1–3 Вт, 12 В.
Демонтируем генератор и снимаем его кожух. Отсоединяем «плюсовой» вывод регулятора напряжения от выпрямительного блока.
«Плюс» пробника подсоединяем к выводу «B+» генератора, а «минус» — к его корпусу (для наглядности регулятор напряжения снят).
Если лампа пробника горит, то и в блоке «положительных» и в блоке «отрицательных» вентилей имеется короткое замыкание.
Для проверки замыкания в «положительных» вентилях «плюс» пробника подсоединяем к выводу «B+» генератора, «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, пробиты один или несколько «положительных» вентилей.
Для проверки замыкания в «отрицательных» вентилях «плюс» пробника подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Если лампа пробника горит, пробиты один или несколько «отрицательных» вентилей или обмотки статора замыкают на корпус генератора.
Обрыв в вентилях определяется по резкому снижению тока отдачи. Однако это может быть также следствием обрыва или замыкания в обмотках генератора.
Для проверки замыкания в дополнительных вентилях «плюс» пробника подсоединяем к выводу выпрямительного блока, а «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, то в одном из дополнительных вентилей имеется короткое замыкание.
Обрыв в дополнительных вентилях определяется по низкому напряжению (ниже 13,8 В) на выводе «D+» генератора при средней частоте вращения ротора.
Выпрямительный блок при выходе из строя заменяем в сборе.
Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить.
Для проверки обмоток ротора нужно снять регулятор напряжения.
Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра)к контактному кольцу и к валу ротора (или к шкиву). Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу».
Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв.
Видео по теме «Lada Priora. Проверка (диагностика) генератора»
Приора нету зарядки. Ремонт генератора
Ремонт генератора Приора,
Диагностика и ремонт Генератора ВАЗ, Газель, волга, соболь, лада, приора
Диагностика своими силами
Различные поломки датчиков и других устройств могут спровоцировать увеличенный расход бензина, некорректную работу мотора, повышенный износ элементов систем авто. Несмотря на наличие ошибок, Ваз Приора будет ездить до тех пор, пока из-за них водителю не придется делать дорогостоящий ремонт.
Автомобиль ВАЗ Приора
Чтобы автомобилисту не пришлось внезапно столкнуться необходимостью ремонта, на ВАЗ Приора устанавливается специальный контроллер, при помощи которого водитель может произвести диагностику поломок. Это можно сделать как при помощи специального дополнительного оборудования, так и установленного в машине бортового компьютера.
К примеру, у вас нет специального тестера, поэтому мы рассмотрим диагностику транспортного средства на предмет ошибок, используя бортовой компьютер. БК встроен в приборную панель и с его помощью можно считать комбинации неисправностей. Для этого необходимо активировать режим тестирования авто.
Стрелки на приборной панели перемещаются до максимальных значений при проведении самостоятельной диагностики транспортного средства
Для начала отключите зажигание. После этого зажмите кнопку сброса суточного пробега и включите зажигание
Обратите внимание: кнопка при этом должна быть зажата.
На приборной панели транспортного средства есть жидкокристаллический индикатор, наблюдайте за ним. Когда вы включите зажигание, все значки начнут светиться, а все стрелки (спидометра, тахометра, датчика температуры антифриза, состояния уровня бензина) начнут перемещаться до максимальных значений и обратно
То есть, если все стрелки будут вести себя так, как описано здесь, то это означает, что датчики и индикаторы функционируют корректно.
Теперь вам нужно найти кнопку переключения функций БК — она расположена на подрулевом правом переключателе. Нажав на нее, на экранчике отобразится версия программного обеспечения (от 1.0 и выше).
Еще раз нажмите на эту кнопку. На экранчике начнут появляться комбинации неисправностей. Если необходимо, то здесь же вы можете сбросить данные об ошибках. Чтобы сделать это, нажмите и удерживайте в этом состоянии кнопку сброса километража дневного пробега около трех секунд.
Появление комбинации неисправности на жидкокристаллическом экранчике при проведении самостоятельной диагностики
Модификация разъема Лады Приора
За определенный период инжекторные автомобили заметно прогрессировали, проектировались разные вариации ЭБУ. Вначале система считывала коды согласно контрольной лампе, а в особой ситуации она мигала. Автомастеру оставалось лишь указать на бумаге ритмичность, после чего, произведя сверку с таблицей, выявить ошибку. Спустя какое-то время совершенствовались диагностические спецустройства:
- адаптеры для ПК;
- автомобильные сканеры.
Объединяет их, бесспорно, одно: чтобы связаться аппаратуре с ЭБУ, требуется специальный разъем. Вначале данные штекеры выполнялись разными в каждой модели авто (круглые, квадратные или отверстия, спаренные под щуп). Между тем постепенно изготовителя задумались над унификацией. И уже в начале 21 века появился известный нам разъем для диагностики ОБД-2.
Диагностика Приоры ELM327
Вступление
В конце 20-века большая часть двигателей автомобилей уже управлялась с помощью электронного блока. Процесс работы двигателя стал контролироваться ЭБУ. Механических частей стало намного меньше, а сами двигателя стали более надежными и неприхотливыми. Блок управления полностью видит всю работу ДВС и мониторит ее, малейшая погрешность в работе или выход из строя одного из датчиков будет отмечен в журнале ошибок ЭБУ.
Для чтения этих ошибок был выведен специальный диагностический разъем. Именно к этому разъему подключается сканер, и просматривается журнал ошибок двигателя. В данной статье речь пойдет о диагностическом разъеме Лады Приоры и о сканерах, которые подойдут для чтения ошибок двигателя.
Разъем Приоры
Основными диагностическими разъемами являются OBD-разъемы. На более ранних моделях ВАЗ, таких как 2110, использовался разъем ОБД-1. В настоящее время от него отошли и наиболее популярный разъем, который используется во всех современных моделях Лады – OBD-2.
Данная диагностическая колодка в Приоре находится за отсеком вещевого ящика (бардачка) именно к ней подключается сканер.
Диагностика
Диагностику Приоры можно провести на любой станции технического обслуживания. Это позволяет выявить проблемы с двигателем, а именно виновника проблемы. Она поможет сэкономить деньги, время и усилия для поиска причины самостоятельно или «методом тыка».
Такое сканирование двигателя на СТО производиться дорогим и продвинутым сканером, что довольно не дешево. Проверка ЭБУ Приоры на ошибки в специализированном сервисе обойдется в сумму от 1000 рублей и выше.
Диагностика сканером ELM-327
Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.
Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.
Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5
Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.
Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.
Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.
Приложение для диагностики
Существует несколько действительно полезных приложений с помощью которых можно провести качественную диагностику автомобилей.
OpenDiag Mobile
Является основным и наиболее полезным приложением для диагностики отечественных автомобилей. Данное приложение разработано специально для автомобилей российского производства.
Плюсы и минусы
Плюсы:
- Раскодирование всех ошибок и подробное описание неисправности;
- Мониторинг за работой двигателя онлайн;
- Просмотр пропусков воспламенения;
- Запись ЛОГов;
- Принудительное включение вентиляторов и многое другое;
Минусы:
- Отсутствие в AppStore, то есть для iOS оно не подходит;
- Некоторые ЭБУ являются платными;
Car scanner ELM OBD2
Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.
Плюсы и минусы
Плюсы:
- Бесплатное приложение;
- Большое количество различных функций;
- Мониторинг за работой двигателя онлайн;
Минусы:
Нет расшифровки ошибок;
Пример диагностики сканером ЕЛМ327
Ниже приведен пример диагностики автомобиля сканером с АлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.
Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.
Подключаем сканер к разъему ОБД-2 ждем пока заморгают индикаторы.
Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.

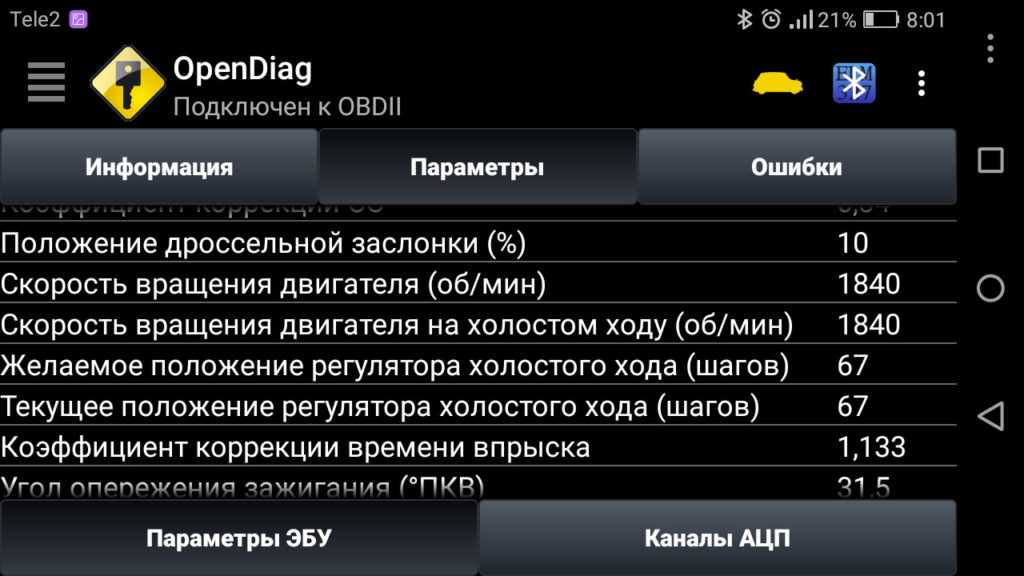

Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню, выбираем тип соединения и ставим галочку на Bluetooth ELM.
Далее нажимаем на кнопку в верхнем правом углу и выбираем наше устройство в данном случае OBD II. После этого произойдет подключение.
Процесс подключения завершен далее можно форсировать само приложение и ознакомиться с его функциями.
Автосканер ELM327 для диагностики авто: описание, функции, программы
Автосканер – это устройство, предназначенное для диагностики различных электронных систем в автомобиле. С появлением автосканеров диагностика автомобиля стала довольно быстрым и простым процессом. Современные автосканеры на базе контроллера ELM327 очень компактные, удобные в использовании и дают достаточно точные результаты.
При помощи автосканера ELM327 можно выявить и устранить некоторые неполадки двигателя еще на ранней стадии, что впоследствии позволит предотвратить серьезные поломки и существенно сэкономить семейный бюджет.
Также стоит отметить, что в отличие от классической диагностики, автосканер ELM327 могут использовать люди, не обладающие профессиональными знаниями в данной области. Благодаря простоте использования, в сети Интернет можно найти тысячи положительных отзывов об этом устройстве.
Описание и основные характеристики автосканера ELM327
Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах».
Автосканер ELM327, в частности, может помочь в решении следующих задач:
- Считывание значений датчиков двигателя и других электронных систем автомобиля;
- Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
- Считывание и просмотр кодов неисправностей;
- Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).
Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.
Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.
Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.
В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:
- Bluetooth;
- Wi-Fi;
- USB-кабель.
Процесс диагностики автомобиля с помощью тестера или подключаемого компьютера
Гораздо более точные и достоверные данные при проверке автомобиля на неисправности можно получить, если использовать отдельно подключаемое оборудование. Но внедрение таких инструментов и приборов дает зашифрованные показания, поэтому, чтобы правильно понять и найти все неисправности в автомобиле, нужна расшифровка данных, полученных от устройств диагностики. Конечно, производители могли поступить проще для русскоязычных автолюбителей. Можно было бы писать на экране устройства после диагностики «замените клапан адсорбера», но вместо этого на дисплее можно будет найти только шифр в виде р0441, а код р0130 появится только из-за неполадок с кислородным датчиком.
Но проблема заключается в том, что Лада Приора выпускается не только на отечественный рынок, она производится и для продажи в других странах. Поэтому была создана такая классификация автомобильных неполадок и их код на проверочном устройстве.
В программу проще прописать только определенное количество универсальных кодов, чем для каждого национального рынка вводить свои языковые данные. В результате можно посмотреть на определенный код на дисплее и легко определить суть проблемы в авто, используя список, где перечислены все зашифрованные коды. Для обозначения кодов ошибок на автомобиле Лада Приора используется специальный шифр. Этот шифр включает в себя:
- буквенный код неисправности;
- цифровой код места неисправности в конструкции автомобиля.
Буква «С» присутствует на экране только при наличии сбоев в электронной системе автошасси. Если возникают комбинированные ошибки в нескольких рабочих системах автомобиля, то на дисплее возникнет буква «U». После буквенного обозначения следует цифровой.
Нулевой показатель обозначается кодом OBD-2. Цифры 1 и 2 показывают код компании, а третья цифра отвечает за резервный шифр-код. Последующий набор цифр условно показывает место, где обнаружены при диагностике ошибки. Нулевой код говорит о системе выхлопов. Цифра 1 указывает на топливную систему, цифра 2 — на систему воздухоподачи.
Если есть неисправности в зажигании, то появится цифра 3. При проблемах с дополнительным контролем возникает цифра 4. Если есть неисправности в холостом ходе, то за это отвечает цифра 5, а при проблемах в ЭКУ возникает цифра 6. С трансмиссией связаны цифры 7 и 8. В общем коде самые последние две цифры показывают номер ошибки в работе.
Процесс диагностики автомобиля Лада Приора с использованием бортового компьютера
В первую очередь нужно знать, как сбросить параметры при помощи кнопки для сбрасывания всех суточных показателей пробега. Она расположена на панели приборов. Необходимо нажать на эту кнопку и, продолжая удерживать, одновременно с этим нужно включить с помощью ключа зажигание. Используя эти действия, можно будет увидеть все возникшие и доступные коды ошибок. Перед тем как показать список кодов ошибок, включается автономная самостоятельная диагностика автомобиля.
В это время, в начале процесса диагностики, все стрелки на датчиках и приборах должны будут показать скачок от минимального до самого максимального показателя, одновременно в этот момент на жидкокристаллическом дисплее должны будут показаны все необходимые показатели и ошибки для проверки авто.
Если в этот момент какая-либо стрелка не показала правильного движения или какое-либо положение на дисплее не высветилось, то нужно проверить датчики и системы автомобиля на ошибки. Также не стоит забывать проверять и сам дисплей на наличие неисправностей, т.к. возможна ситуация, когда автомобиль работает правильно, а ошибки показываются на дисплее исключительно из-за отхождения каких-либо контактов.
Теперь в этом же режиме самостоятельной проверки автомобиля нужно нажать дважды на любую кнопку, которая отвечает за переключение режима работы бортового компьютера. После этих действий на жидкокристаллическом экране бортового компьютера должны будут появиться определенные цифры. Это и есть коды ошибок Лада Приора.
| Код ошибки | Расшифровка |
| 2 | Наблюдается достаточно сильное напряжение в бортовой системе контроля. |
| 3 | Неполадки в работе датчика, который отвечает за показания наличия топлива в топливном баке. |
| 4 | Проблемы с жидкостью, которая отвечает за охлаждение (могут быть неточными показания ее температуры). |
| 5 | Сбой в системе работы датчиков, отвечающих за показания температуры воздуха вне автомобиля |
| 6 | Перегрева двигателя. |
| 7 | Критично снизится уровень давления масла. |
| 8 | Проблемы в системе торможения |
| 9 | Аккумулятор разрядился. |
| Е | Возникли сбои в информационном пакете, который был заложен в EEPROM |
Диагностика Приоры ELM327
В конце 20-века большая часть двигателей автомобилей уже управлялась с помощью электронного блока. Процесс работы двигателя стал контролироваться ЭБУ. Механических частей стало намного меньше, а сами двигателя стали более надежными и неприхотливыми. Блок управления полностью видит всю работу ДВС и мониторит ее, малейшая погрешность в работе или выход из строя одного из датчиков будет отмечен в журнале ошибок ЭБУ.
Для чтения этих ошибок был выведен специальный диагностический разъем. Именно к этому разъему подключается сканер, и просматривается журнал ошибок двигателя. В данной статье речь пойдет о диагностическом разъеме Лады Приоры и о сканерах, которые подойдут для чтения ошибок двигателя.
Разъем Приоры
Основными диагностическими разъемами являются OBD-разъемы. На более ранних моделях ВАЗ, таких как 2110, использовался разъем ОБД-1. В настоящее время от него отошли и наиболее популярный разъем, который используется во всех современных моделях Лады – OBD-2.
Данная диагностическая колодка в Приоре находится за отсеком вещевого ящика (бардачка) именно к ней подключается сканер.
Диагностика
Диагностику Приоры можно провести на любой станции технического обслуживания. Это позволяет выявить проблемы с двигателем, а именно виновника проблемы. Она поможет сэкономить деньги, время и усилия для поиска причины самостоятельно или «методом тыка».
Такое сканирование двигателя на СТО производиться дорогим и продвинутым сканером, что довольно не дешево. Проверка ЭБУ Приоры на ошибки в специализированном сервисе обойдется в сумму от 1000 рублей и выше.
Диагностика сканером ELM-327
Благодаря китайским инженерам диагностика автомобилей стала намного проще и дешевле. На китайских сайтах не так давно появился универсальный сканер ДВС, который подходит практически ко всем авто имеющим разъемы ОБД-2.
Сканер ELM 327 на сайте АлиЭкспресс стоит от 5 до 10 долларов в зависимости от версии.
Данный гаджет делиться на два вида и при покупке на это стоит обратить особое внимание. ЕЛМ 327 работает с нашими отечественными автомобилями только на версии 1,5
Следовательно, приобретать необходимо сканер ELM-327 v1.5. Если же приобрести версию 2,1, то работа с отечественными автомобилями не гарантируется.
Так же следует отметить, что данный сканер работает только в паре со смартфоном. Если Вы обладаете смартфоном на базе андроид, то вам достаточно купить сканер только с Блютусом.
Если же Ваш смартфон на базе iOS, то необходимо приобретать сканер с Wi-Fi модулем, так как смартфоны Apple не позволяют подключать сторонние устройства по Блютус.
Существует несколько действительно полезных приложений спомощью которых можно провести качественную диагностику автомобилей.
OpenDiag Mobile
Является основным и наиболее полезным приложением длядиагностики отечественных автомобилей. Данное приложение разработано специальнодля автомобилей российского производства.
Плюсыи минусы
Плюсы:
- Раскодирование всех ошибок и подробное описание неисправности;
- Мониторинг за работой двигателя онлайн;
- Просмотр пропусков воспламенения;
- Запись ЛОГов;
- Принудительное включение вентиляторов и многое другое;
Минусы:
- Отсутствие в AppStore, то есть для iOS оно не подходит;
- Некоторые ЭБУ являются платными;
Car scanner ELM OBD2
Данное приложение хоть и не затачивалось под отечественные машины, но очень хорошо работает с ними. Является альтернативой опен диаг для iOS.
Плюсы и минусы
Плюсы:
- Бесплатное приложение;
- Большое количество различных функций;
- Мониторинг за работой двигателя онлайн;
Минусы:
Ниже приведен пример диагностики автомобиля сканером сАлиЭкспресс на версии 1,5 с использованием телефона на Андроид и приложения OpenDiag на Лада Приора.
Все манипуляции со сканированием ЭБУ необходимо проводить на запущенном двигателе или со включенными зажиганием.
Подключаем сканер к разъему ОБД-2 ждем пока заморгаютиндикаторы.
Далее в телефоне переходим в Настройки/Bluetooth. Там находим OBD II и делаем с ним сопряжение. При сопряжении устройство запросит код-пароль — 1234, данный код является для всех сканеров одинаковым.
Следующим этапом переходим в приложение OpenDiag. Нажимаем на кнопку меню,выбираем тип соединения и ставим галочку на Bluetooth ELM.
Процесс подключения завершен далее можно форсировать самоприложение и ознакомиться с его функциями.
ELM327 в помощь
Да – да, именно через него. Я вообще считаю, что он должен быть у каждого автовладельца, особенно современных авто, где куда датчиков и прочий электроники (у меня есть подробная статья, в ней я четко и по полкам рассказал, что и как настраивать)
Для тех, кому лень читать, немного расскажу – ELM327 это определенный сканер, который может читать показания различных датчиков и скидывать ошибки (в том числе и CHECK ENGINE).
Эти устройства есть как проводные, так и работающие без проводов (через Bluetooth или WIFI). Вам нужно установить его в специальный разъем на автомобиле обычно это OBD2 и подключить к своему смартфону или планшету.
Однако чтобы считать ошибки и показания, вам нужно установить на смартфон или планшет специальную программу, сейчас самая популярная это TORQUE.
Будем считать, что все мы это сделали, это элементарно. Но для тех, кто все же это не понимает, смотрим вот это видео, все расстановится на свои места.
Эбу «приоры»: характеристики, фото, где находится
Контроль над работой двигателя автомобиля ВАЗ-2170 “Приора” осуществляется при помощи электронного блока управления (ЭБУ). Также он отслеживает выполнение норм экологической безопасности “Евро 3”, “Евро 4” и реализует обратную связь при помощи диагностического разъема OBD-II.
Какие данные поступают в контроллер
ЭБУ “Приоры” работает в режиме непрерывного считывания информации с датчиков. На основе этих сведений компьютером принимаются решения об изменении режимов работы систем двигателя. Виды данных, поступающих в контроллер, следующие:
- электрическое напряжение в сети автомобиля;
- наличие детонации в камерах сгорания;
- скорость автомобиля;
- температура системы охлаждения;
- количество кислорода в выхлопных газах;
- расход воздуха;
- температура воздуха, поступающего во впускной коллектор;
- положение распределительного и коленчатого валов;
- положение дросселя.
Чем управляет контроллер
После обработки информации ЭБУ “Лады-Приоры” вносит корректировки работу следующих механизмов:
- системы зажигания;
- системы охлаждения — управляет работой вентилятора;
- топливной системы (работа форсунок и топливного насоса) ;
- системы управления климатом салона (режимы работы кондиционера) ;
- системы улавливания паров в выхлопных газах;
Управление происходит путем замыкания выходных цепей через выходные транзисторы.
Разновидности памяти ЭБУ
Для того чтобы выполнять свои функции, контроллеру приходится оперировать с множеством данных. Некоторые из них постоянно находятся в работе, другие загружаются периодически. Поэтому память поделена на три разновидности:
- ППЗУ — программируемое постоянное запоминающее устройство. В нем находится так называемая прошивка — программа, управляющая параметрами работы двигателя, такими как момент впрыска топлива, управление опережением угла зажигания, холостым ходом, а также калибровочные данные. Этот вид памяти сохраняется при отсутствующем питании. Изменение данных производится при помощи перепрограммирования.
- ОЗУ — оперативное запоминающее устройство. Выполняет ту же функцию, что и оперативная память обычного компьютера — временное хранение информации на протяжении одной рабочей сессии. В эту память поступают данные датчиков, в ней хранятся диагностические коды, а также промежуточная информация деятельности микропроцессора. Для ее работы требуется наличие электрического тока.
- ЭРПЗУ — электрически программируемое запоминающее устройство. Этот тип памяти является частью штатной противоугонной системы. Блок управления иммобилайзером во время запуска двигателя передает коды в ЭБУ “Приоры”, где находятся коды-пароли, разрешающие или запрещающие старт. Кроме этого, ЭРПЗУ фиксирует отклонения в работе двигателя. Эта память не зависит от подачи электричества и хранит информацию в контроллере постоянно.
Системы самостоятельной диагностики
Как любой компьютер, ЭБУ “Приоры” имеет обратную связь с пользователем.
Водитель узнает о неполадках при помощи сигнальных кодов, которые можно увидеть двумя способами: при помощи дополнительного бортового компьютера, подключаемого к диагностическому разъему, и на панели приборов после совершения нехитрых манипуляций.
Для самостоятельной диагностики можно устанавливать следующие устройства:
- Штат X 1 P Приора. Небольшой прибор, вставляющийся на место стандартной кнопки. Имеет дисплей-LED с 3 знаками. Кроме функции диагностики по 30 параметрам, позволяет прогревать свечи в холодный период, самостоятельно регулировать температуру включения вентилятора системы охлаждения, сбрасывать ошибки двигателя.
- Приора Штат Matrix. Более серьезный бортовой компьютер. Ставится на место штатных часов и имеет графический дисплей 128 х 32 пикселя. Кроме функций, перечисленных у предыдущего компьютера, устройство может работать с газобаллонным оборудованием, считывая расход газа.
Функция “Форсаж” позволяет не только сбрасывать ошибки двигателя, но и откатывать контроллер до заводского состояния, тем самым его реанимируя.
После задействования этой опции, включится режим ЭБУ “Приоры”, какой был установлен на заводе. Также этот БК имеет возможность обновления программного обеспечения.
- Multitronics C-900. Универсальный бортовой компьютер. Может устанавливаться в разные места. Обладает огромными возможностями как в диагностике, так и регулировках. Подходит к большому перечню автомобилей. Имеет ЖК-дисплей 480 х 800 пикселей и возможность изменения настроек непосредственно с домашнего ПК.
