Нет давления в топливной рампе, причины

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

  • неустойчивая работа силового узла (он глохнет), при которой уровень давления топливной жидкости стабилен и остальные системы работают нормально;
  • наблюдается уменьшение чувствительности мотора;
  • наблюдаются рывки и провалы в работе силового узла, что особенно заметно в движении;
  • повышается уровень вредность (наличие СН и СО) выхлопных газов;
  • повышается расход топлива;
  • наблюдаются затруднения с запуском двигателя.

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

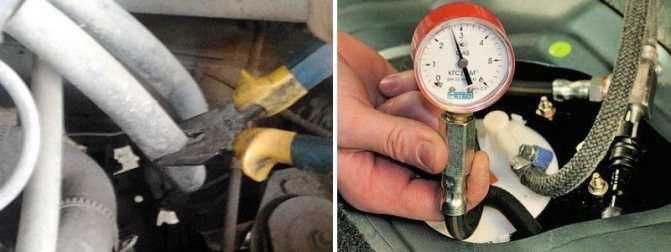

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Несмотря на эффективность такого метода, пережать обратный шланг не всегда возможно для моторов современных видов транспортных средств, поскольку в них установлены металлические трубки или шланги с недостаточной длиной. При желании проверить РДТ на инжекторе можно воспользоваться только одним способом, предусматривающим применение манометра.

Назначение и принцип работы бензонасоса

Топливный насос предназначается для перекачки топлива из одной точки в другую. В автомобиле роль первой точки выполняет резервуар с горючим – бак, а второй – двигатель, куда и происходит перекачка. Данный процесс происходит при определенном давлении, которое поддерживается редуктором насоса, что является очень важным моментом.

Схема бензонасоса

Топливные насосы по типу привода подразделяются на 2 вида: электрические и механические. Внутри первого находится электродвигатель с мини-помпой, который работает от электросети и бесперебойно качает топливо в двигатель. Второй тип встречается все реже, так как установлен на карбюраторных машинах, и функционирует за счет возвратно-поступательного движения рычага.

Схема бензонасоса

Обратный клапан топлива ваз 2108

Топливные системы автомобильных двигателей — это довольно сложное устройство, к которому без знания определенных базовых понятий приближаться противопоказано. Знание матчасти и минимальный опыт — это главные составляющие, которые помогут победить любую неисправность. Нахрапом даже колесо разбортировать не получится. Тренировка нужна. А топливная система — сложный комплекс устройств, которые только на первый взгляд кажутся элементарными.

На фото топливная система авто, ремонт которой должен делать только специалист

Даже обычная система питания старенького ВАЗ 2101 может выкинуть такой фокус, что современным технологичным двигателям и не снилось, не говоря уже о дизелях последних лет выпуска, где на каждый сантиметр топливной магистрали приходится по два электронных датчика. Такая пустяковая штука, как обратный клапан, может вызвать ступор и у опытного механика, но если среднестатистический автолюбитель заговорил об обратном клапане, значит, стоит разобраться с этим подробнее.

Как почистить РДТ

Ремонту регулятор не подлежит, при неисправности заменяется на новый, цена детали невысока. Но иногда удаётся восстановить работоспособность прочисткой встроенного фильтра-сетки. Для этого регулятор демонтируют и промывают очистителем карбюраторов с последующей продувкой.

Операцию можно повторять для лучшего результата. Возможно также применение ультразвуковой ванны с сольвентом, которая используется для чистки форсунок, где возникают аналогичные проблемы из-за грязного топлива.

Особого смысла в данных процедурах нет, тем более если деталь уже много прослужила. Затраты времени и средств вполне сравнимы с ценой нового РДТ, при том, что в старом уже изношен клапан, состарилась диафрагма, а едкие чистящие составы могут вызвать окончательный отказ.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

  1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
  2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
  3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Признаки неисправности регулятора давления топлива

Есть пять основных симптомов неисправности регулятора давления топлива (обоих типов), по которым можно судить о полном или частичном выходе из строя этого важного узла. Причем указанные ниже признаки характерны для автомобилей как с бензиновым, так и дизельным двигателем

Однако стоит оговориться, что перечисленные ситуации могут быть признаками поломки и других узлов мотора (топливный насос, забитый топливный фильтр), поэтому желательно выполнять комплексную диагностику, чтобы точно определить его работоспособность. Так, признаки неисправности регулятора давления топлива следующие:

  • Трудный запуск двигателя. Обычно это выражается в долгом кручении стартером при выжатой педали акселератора. Причем это признак характерен при любых внешних погодных условиях.
  • Двигатель глохнет на холостых оборотах. Для поддержания его работы водитель обязан постоянно подгазовывать. Другой вариант — при работе двигателя на холостом ходу обороты обычно «плавающие», нестабильные, вплоть до полной остановки мотора.
  • Потеря мощности и динамики. Проще говоря, машина, «не тянет», особенно при езде в гору и/или в загруженном состоянии. Также теряются динамические характеристики автомобиля, он плохо разгоняется, то есть, при попытке разогнаться происходит глубокий провал оборотов на их высоких значениях.
  • Из топливных шлангов (рампы) подтекает топливо. При этом замена шлангов (хомутов) и других близлежащих элементов не помогает.
  • Перерасход топлива. Его значение будет зависеть как от факторов поломки, так и от мощности двигателя.

Соответственно, при появлении хотя бы одного из перечисленных выше признаков необходимо выполнить дополнительную диагностику, в том числе при помощи электронного сканера ошибок имеющихся в памяти ЭБУ.

Ошибка регулятора давления топлива

Диагностические ошибки регулятора давления топлива

В современных автомобилях в качестве регулятора устанавливается датчик давления топлива. При его частичном или полном выходе из строя в памяти электронного блока управления двигателем формируются одна или несколько ошибок, связанные с этим узлом. При этом на приборной панели активируется лампочка неисправности двигателя.

Когда существует неисправность ДРТ, то чаще всего водитель сталкивается с ошибками под номерами p2293 и p0089. Первая имеет название «регулятор давления топлива — механическая неисправность». Вторая — «регулятор давления топлива неисправен». У некоторых автовладельцев при выходе соответствующего регулятора из строя в памяти ЭБУ формируются ошибки: p0087 «давление, измеренное в топливной рампе, слишком низкое по отношению к требуемому» или p0191 «регулятор давления топлива или датчик давления». Внешние признаки указанные ошибок те же, что общие признаки выхода из строя регулятора давления топлива.

Узнать есть ли такой код ошибки в памяти ЭБУ поможет недорогой автосканер Scan Tool Pro Black Edition. Это устройство совместимо с большинством всех современных автомобилей имеющих разъем OBD-2. Достаточно при себе иметь смартфон с установленным диагностическим приложением.

Подключаться к блоку управления авто можно как по Bluetooth так и Wi-Fi. Scan Tool Pro имея 32-х разрядный чип и без проблем присоединиться, считает и сохранит все данные датчиков не только в двигателе, но и в коробке передач, трансмиссии, или вспомогательных системах ABS, ESP и т.д. Также с его помощью можно в режиме реального времени следить за показаниями давления топлива которые он передает на ECM автомобиля проделывая при этом ряд проверок.

Как заменить регулятор?

Процедура по замене регулятора давления топлива несложная. Главное – придерживаться следующей схемы:

  • На торцевой части откручивается пробка штуцера. В ней устанавливается уплотнительное кольцо. В исправном регуляторе этот элемент эластичный и без повреждений. Если в процессе осмотра выявлены несоответствия, то деталь меняется или вся пробка;
  • Выворачивается зонтик из штуцера. Для этого понадобится колпачок с шины (в металлическом варианте имеются фиксаторы, которые помогут с этим);
  • Далее проводится проверка регулятора в работе. К регулятору подсоединяется шланг с манометром на другом конце. Он фиксируется при помощи хомута. Запускается ДВС, и проверяется давление в системе. В этот момент показатель должен находиться в пределах от 284 до 325 кПа. Далее отсоединяется шланг от устройства, и проверяются показатели на манометре. В этом случае напор должен повыситься приблизительно на 20-70кПа. Если этот параметр не изменился, значит, регулятор неисправен, и далее проводится его замена;
  • Для замены регулятора необходимо вначале понизить давление топлива в системе. Это делается путем откручивания гайки, фиксирующей топливную трубку. Также необходимо открутить два болта, которые фиксируют сам регулятор на рампе;
  • Аккуратно вынимается штуцер регулятора из топливной рейки;
  • Отсоединяется топливная трубка (если система еще не сбросила давление, нужно подготовить пустую емкость, в которую быстро помещается освободившийся конец трубки);
  • Теперь можно снять регулятор.

Когда устанавливается новый топливный регулятор давления, места посадки трубок и уплотнительных элементов необходимо предварительно смочить бензином, чтобы эластичные детали не получили механических повреждений.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

  • механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
  • мультиметром;
  • манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

  • Завести двигатель.
  • Запомнить характер его работы (неисправный датчик дает троение мотору).
  • Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

  • Снять с датчика колодку.
  • Перевести мультиметр в режим измерения напряжения.
  • Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

Самостоятельная диагностика

Уровень давления, который воспроизводит насос, составляет 6 атмосфер

Поэтому важно достичь герметичности соединений

Для уплотнения вам понадобится фум-лента и патрубок диаметром 9 миллиметров. Итак, как проверить давление топливного насоса своими руками? Открываем капот и ищем рампу с форсунками. Обычно она закрыта пластиковым кожухом. Снимаем его и видим колпачок в виде колесного ниппеля. Откручиваем часть рампы. Будьте внимательны — может вылиться бензин под высоким давлением. Как стравить давление? Для этого снимаем предохранитель на топливный насос и заводим двигатель. После нескольких секунд работы он заглохнет. В системе от насоса до форсунок больше не будет топлива. Можно смело откручивать рампу, которая идет на топливный насос. Как проверить далее? Надеваем шланг с нашим манометром, уплотняем фум-лентой и для надежности закрепляем металлическим хомутом.

Далее помощник включает зажигание. Вы в этот момент смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, значит, элемент не способен выработать нужное давление.

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.

Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

  1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
  2. Замеры проводятся также в режиме ХХ.
  3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

Причины поломок ТНВД

Есть несколько наиболее важных причин выхода из строя насоса высокого давления. Обычно это обусловлено поломкой следующих деталей:

  1. Плунжер. Наиболее частой причиной служит загрязнение плунжерной пары. Здесь выделяется два главных фактора. Первый – это характер конструкции (например, слишком маленький зазор). Второй – плохое качество топлива (наличие нежелательных примесей засоряющих устройство). Помимо этого загрязнение может попасть и с мотора – сажа, грязь и т.д. Также на работу влияет износ плунжерной пары, что приводит к сильным перегревам подшипников.
  2. Наличие воды в топливе. Влагой может смыть топливный слой защищающий поверхности прецизионных деталей насоса высокого давления, что ведет к снижению срока его эксплуатации и даже возможному заклиниванию.
  3. Загрязнения топливного фильтра. Ведет к возможному попаданию грязи в плунжерную пару, к тому же насос работает на износ.
  4. Нарушения в подаче и распределении топлива. Также частой причиной этого является неисправность плунжерной пары, а именно износ поводков, зубов на рейке, нагнетательных клапанов и загрязнение форсунок.
  5. Брак деталей. Довольно редко, но все же встречается на дешевых насосах. Сюда можно отнести трещины и сколы корпуса, поврежденные подшипники, заклинивание плунжерных втулок и тому подобное.
  6. Износ подшипника. Чаще вызвано старением либо браком детали. Ведет к нарушениям работы насоса, а сам подшипник и рядом расположенные детали перегреваются, что уменьшает эксплуатационный срок.
  7. Заклинивание поршней и втулок. Приводит к выходу из строя зубчатой рейки, кулачкового вала, шестеренки, регулятора и шпонок. Чаще вызвана попаданием влаги в полость между поршнем и втулкой.
  8. Износ узлов ТНВД. Возникает в результате старения либо после проникновения внутрь воды, что приводит к коррозии деталей насоса.
  9. Коррозия плунжерной пары. Появляется при наличии в топливе большого количества воды.
  10. Нарушения в системе охлаждения. Другими словами при длительном использовании либо больших нагрузках, насос просто перегревается. Неисправность охлаждения может быть вызвана недостаточным количеством антифриза, засорами, поломкой отдельных частей и т.п.

При возникновении подозрений в неисправной работе рейки ТНВД или связанных с ней элементов, необходимо проверить на исправность следующие узлы:

  • открепление рейки от деталей регулятора;
  • проверить хомуты поводков плунжера;
  • заклинивание винтов зубчатых венцов.

Наиболее опасной причиной поломки является неисправности в подвижности рейки подачи топлива. В случае клина ее на максимальной подаче топлива так, что регулятор не сможет вернуть ее в обратное положение, тогда в моторе резко увеличивается число оборотов коленвала. Это ведет к тому, что двигатель начинает работать на пределе, а это чревато последствиями. При клине рейки в выключенном положении – двигатель не запуститься.

При эксплуатации авто в условиях пониженных температур встречаются случаи перемерзания деталей и узлов ТНВД. Для предотвращения таких ситуаций следует использовать горючее и масло соответствующие температурному режиму.

В системах аккумуляторного впрыска (или Common Rail) бывают случаи поломки управляющего клапана. Чаще сразу заменяется на новый. Иногда его перебирают и меняют некоторые запчасти.

Причина неисправности

Частой неисправностью механического бензинового насоса является механический износ его штока. Когда шток бензонасоса становится короче чем это необходимо — он перестаёт подавать топливо в карбюратор в требуемом количестве.

Износ всасывающего клапана или латунного клапана, и уплотнительной прокладки механического топливного насоса может стать ещё одной причинной неисправной работы бензонасоса.

Основной внезапно возникшей неисправностью бензонасоса на автомобиле с инжекторным двигателем является некачественное топливо. Конечно же вопрос с очисткой стоит за топливным фильтром, но дело в том, что система впрыска топлива современного автомобиля сделана таким образом, что фильтрующий элемент тончайшей очистки установлен уже после бензонасоса, а перед ним стоит лишь сеточка-фильтр грубой очистки (кстати её приходится менять или чистить чаще всего, дабы избежать неисправности бензонасоса). Сетчатый фильтр не может обеспечить должную очистку топлива имеющегося на наших АЗС, а скопленная грязь на фильтре вынуждает насос напрягаться, чтобы преодолеть сопротивление. Что в последствии и приводит к сокращению срока службы детали.

У автовладельцев за рубежом топливный насос скорее выйдет из строя из-за износа коллекторного узла в электродвигателе, нежели от грязного фильтра. А вот у наших водителей типичной причиной выхода из строя является сильный износ до задиров рабочих поверхностей бензонасоса. О такой проблеме может говорить сильный шум при работе, который будет сопровождаться падениям давления в топливной системе и повышенным расходом горючего.

Также в случае, если вопрос касается неисправности электробензонасоса, коварную роль может играть изношенная проводка или окисленные клеммы. И когда проверка насоса покажет что все должно работать без сбоев, то электропроводка будет раз за разом ставить в тупик.

Из всего вышеизложенного можно сделать несколько выводов для себя:

  1. Во-первых, надо заправляться качественным топливом, а также периодически прочищать топливный бак.
  2. Во-вторых, вовремя заменять топливный фильтр.
  3. В-третьих, прислушиваться к работе насоса.

Вот основные рекомендации чтобы продлить строк службы и уберечь себя от неисправностей бензонасоса.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Как работает регулятор давления топлива

С одной стороны в регуляторе давление формируется благодаря пружине и это сочетается с давлением от впускного коллектора. В обратном направлении усилие создается топливным насосом. При превышении сил сжатия пружины и энергии от впускного коллектора открывается мембранный клапан. В данном цикле обеспечивается впуск горючего в необходимом объеме. Далее давление от подаваемого топлива снижается и происходит закрытие мембраны регулятора давления.

Схематически функциональность обеспечивается благодаря особенностям конструкции. В одной из двух камер происходит нагнетание топлива. В оставшейся работает пружинка. Разделены полости мембраной, открывающейся при разнице в давлении.

При отсутствии клапана его функции возлагаются на электронный спецдатчик. Он замеряет напряжение в электронасосе, обеспечивающем подачу бензина в систему. Благодаря данному решению удается фиксировать на оптимальном уровне давление, а также заниматься дистанционной регулировкой подачи топлива. Таким образом удается непосредственно управлять насосом.

Разработанная на электрической базе система является весьма точной при сравнении с механическим аналогом. Однако, практика показывает, что «механика» дает больше надежности при эксплуатации в отечественных условиях. Блок в меньшей степени подвергается негативному внешнему воздействию.
