Как обслуживать дизельные форсунки common rail, чтобы избежать последствий

Ремонтопригодность форсунок Common Rail разных систем

Легковые автомобили оснащаются несколькими разновидностями форсунок Common Rail. Четыре компании-изготовителя (Bosch, Continental, Delphi, Denso) занимаются производством двух типов систем – электромагнитных и пьезоэлектрических. Компании Bosch, Delphi и Denso давно известны в качестве производителей электронных систем для автомобилей.

Концерн Bosch занимается созданием систем впрыска с начала прошлого столетия. Технология впрыска, разработанная компанией Lucas, была выкуплена у нее фирмой Delphi. Своим опытом в данном вопросе японский Denso обязан Bosch и Magnetti Mareli, с которыми он совместно работал. Конкуренцию немецкой компании Bosch составил Continental, купивший Siemens и VDO. На выпускаемые Continental форсунки на протяжении последнего года наносится логотип компании, ранее они обозначались логотипом Siemens.

Лидирующие позиции на рынке занимает концерн Bosch, производящий как электромагнитные, так и пьезоэлектрические форсунки. Компании Delphi и Denso также занимаются выпуском обоих видов форсунок, но масштаб производства у них значительно меньше. С конвейеров Continental (Siemens) сходят исключительно пьезоэлектрические элементы.

Каждая компания расхваливает свою продукцию, заявляя о том, что именно она является лучшей, однако многие системы Common Rail обладают рядом недостатков. Наиболее простыми с конструктивной точки зрения являются форсунки Common Rail, выпускаемые компанией Bosch. Их ремонт также не представляет никаких сложностей.

Форсунки, выпускаемые Delphi, обладают более сложной системой управления. Однако они сильнее зависят от качества топлива и не могут похвастаться долговечностью. Наиболее надежные электромагнитные элементы производит компания Denso, однако запчасти для ремонта форсунок Common Rail этой фирмы не всегда просто достать. Наибольшей сбалансированностью обладают пьезоэлектрические форсунки, выпускаемые Bosch и Continental, а также частично Denso. Эти изделия схожи как в части конструктивных решений, так и по надежности. Пьезопродукция Delphi столь высокой надежностью не отличается.

Выпускаемые компанией Bosch форсунки с классическим впрыском наиболее просты в ремонте. Любой специализированный сервисный центр в состоянии выполнить ремонт дизельных форсунок Common Rail, главное, чтобы попался опытный мастер.

Ремонт электромагнитных форсунок Delphi возможен, однако в этом случае потребуется заменить наконечник и перекодировать форсунки по окончании восстановительных работ. Стоить такой ремонт будет дороже, однако если кодировку не выполнить, возможны перебои в работе двигателя. Наиболее долговечными являются электромагнитные изделия, производимые компанией Denso, однако отсутствие запчастей делает их ремонт практически невозможным.

Ремонт пьезофорсунок Common Rail, выпускаемых компаниями Delphi и Bosch, невозможен. Continental (Siemens) начал выпускать изменяющие размер наконечники впрыска, благодаря чему эти форсунки теперь подлежат ремонту. Впрочем, это относится не ко всем авто, а лишь к ряду моделей, укомплектованных двигателями PSA 2.0 HDI 16V (например, дизельные Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60).

Демонтаж дизельной форсунки ДЕЛФИ

Прежде чем извлекать форсунку из двигателя автомобиля, следует подобрать нужный инструментарий.

  • специальный съёмник для дизельных форсунок;
  • комплект торцовых ключей;
  • рожковый ключ на 36.

Последовательность демонтажа детали

Опытные ремонтники советуют при снятии форсунок действовать в такой последовательности:

  1. Открывается капот автомобиля, с помощью торцовой головки снимается крышка блока цилиндров. Открывается доступ к рядам форсунок.
  2. На извлекаемую форсунку надевается специальный фирменный съёмник DELPHI.

Фирменный съёмник форсунок DELPHI надевается на форсунку

В съёмник форсунок ДЕЛФИ вкручивается шток

Гайка на 36 накручивается на шток съёмника DELPHI

Открученная форсунка ДЕЛФИ вынимается из гнезда вручную

Различные концепции

В легковых автомобилях используется несколько видов систем Common Rail. Упрощенно их можно разбить на два типа (электромагнитные и пьезоэлектрические) и четыре производителя (Bosch, Continental, Delphi, Denso). Bosch, Delphi и Denso – известные производители автомобильной электроники. Bosch создавал системы впрыска еще в самом начале прошлого века. Delphi технологию впрыска дизельного топлива купил у компании Lucas. Японский Denso набрался опыта, работая совместно с Bosch и Magnetti Mareli. Continental приобрел Siemens и VDO, став главным конкурентом немецкого Bosch. Форсунки этой компании обозначаются эмблемой Continental уже около года, ранее они носили логотип Siemens.

Самым универсальным является лидер рынка — Bosch, который производит оба типа форсунок: электромагнитные и пьезоэлектрические. В гораздо меньших масштабах оба вида форсунок производят Delphi и Denso. Continental (Siemens) ограничивается исключительно пьезоэлектрической техникой.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

  • ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
  • набор рожковых ключей;
  • спецсъёмник для этих деталей.

Последовательность ремонта

  1. Съёмник устанавливается на извлекаемую форсунку.

    Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником

  2. В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).

    На форсунку Common Rail устанавливается шток и гайка с левой резьбой

  3. Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
  4. Теперь деталь вручную выкручивается из гнезда.

    Предварительно ослабленная форсунка Common Rail извлекается вручную

  5. На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
  6. Теперь ослабленная ключами крышка распылителя откручивается вручную.

    Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную

  7. Из крышки аккуратно извлекается старый распылитель и заменяется новым.

    С форсунки Common Rail снимается старый загрязнившийся распылитель

  8. Из второй части извлекается обратный клапан.

    Обратный клапан форсунки Common Rail можно снять после извлечения распылителя

  9. Из обратного клапана извлекается возвратная пружина.

    Возвратная пружина форсунки Common Rail извлекается из обратного клапана

  10. Обратный клапан заменяется новым.

    Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта

  11. После этого производится обратная сборка.

Это интересно: Процесс замены подшипника передней ступицы ВАЗ 2110 своими руками

Чьи форсунки можно отремонтировать?

С точки зрения возможности ремонта наиболее предпочтительны турбодизели с классическим впрыском Common Rail компании Bosch. С восстановлением форсунок этого типа способны справиться практически все специализированные центры. Но конечный результат зависит от усердия и честности мастера. Электромагнитные форсунки Delphi также поддаются ремонту, но требуют замены наконечника и кодировки форсунки после ремонта. Это увеличивает стоимость ремонта, но без кодировки двигатель будет работать с перебоями. Электромагнитные форсунки Denso одни из самых долговечных, но ремонт возможен лишь при наличии запасных частей. А вот с этим как раз не все хорошо.

Пьезофорсунки Delphi и Bosch считаются неремонтопригодными. В случае с Siemens (Continental) появились наконечники впрыска, позволяющие изменять размер, что позволяет восстановить работоспособность форсунки. Однако, это касается лишь некоторых моделей с двигателями PSA 2.0 HDI 16V. Различные модификации данного турбодизеля применяются в автомобилях Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60.

Важные моменты

Существует несколько нюансов, которые обязательно следует учитывать при разборке форсунки. Если этого не сделать, простейшая процедура замены клапана может доставить водителю массу проблем:

  • разбирать форсунку следует на ровном столе, который хорошо освещается, причём источник света должен находиться не за спиной автовладельца, а перед ним;
  • на стол необходимо постелить чистый лист бумаги или белую салфетку (на ней мелкие детали форсунки будут отлично видны и не раскатятся);

Форсунка DELPHI, разобранная на чистом листе бумаги

Медицинский пинцет, которым удобно извлекать возвратные пружины из клапанов форсунок

Снять форсунку и заменить на ней обратный клапан вполне по силам даже начинающему автовладельцу. Всё, что для этого нужно — фирменный ремкомплект DELPHI и немного терпения. Что касается опытных автовладельцев, то у них ремонт одной форсунки отнимает не более 30 минут.

Самостоятельная диагностика

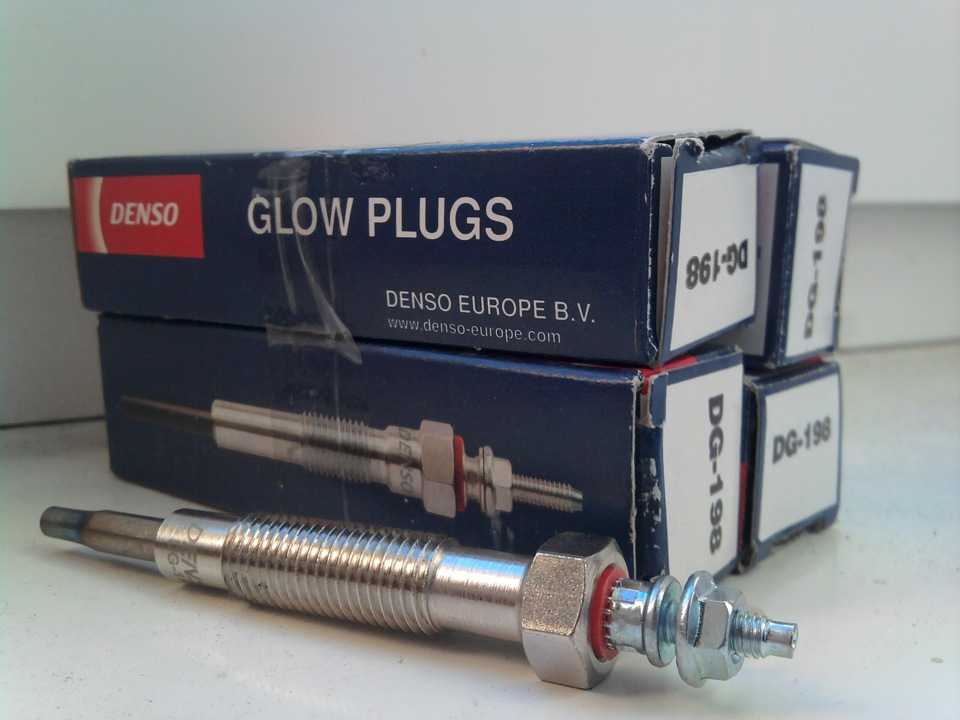

При отсутствии дорогостоящей аппаратуры в гаражных условиях можно осуществить некоторые диагностические мероприятия самостоятельно. Если двигатель не заводится или, запустившись, работает крайне нестабильно, то первое, что можно испытать на исправность — калильные свечи.

Если при попытке завести дизельный двигатель не происходит воспламенение рабочей смеси, то следует проверить топливную систему на наличие в ней топлива. Давление, при котором система питания common rail delphi может обеспечить стабильный запуск агрегата, должно быть не менее 150 атмосфер. Проверка топливной системы осуществляется в такой последовательности:

  1. Необходимо тщательно осмотреть топливную рейку и все топливные трубки. При выявлении утечки топлива из системы необходимо незамедлительно восстановить герметичность участка топливопровода;
  2. Следует отпустить на несколько оборотов штуцер ведущий к одной из форсунок, провернуть двигатель стартером на несколько оборотов и по вытекающему из этого места топливу убедиться в работоспособности насоса высокого давления. Если в системе питания будет отсутствовать топливо, или его давление будет отличаться в меньшую сторону от минимально необходимого, то потребуется проверить ТНВД, а также насос подкачки, который осуществляет перекачку топлива из бака автомобиля.

Проверка насоса низкого давления осуществляется с помощью обратного манометра. Измерительный прибор должен показать не менее минус 1,5 атмосфер. Только в этом случае будет открываться заборный клапан, и в систему начнёт поступать топливо в необходимом объёме. Дизельные топливные насосы высокого давления, лучше проверять демонтировав эту деталь с двигателя. Гаражные мастера занимающиеся самостоятельным ремонтом конструируют самодельные стенды на которых насос надёжно фиксируется и запускается с помощью электрической тяги. К насосу подводится топливный шланг с дизельным топливом, а на выходе устанавливается манометр, который позволит измерить давление в топливной системе. Измерительный прибор должен быть рассчитан на большое давление, иначе правильно диагностировать поломку насоса не получится. Работающий насос может нагнетать топливо до 2000 атмосфер, поэтому следует все соединительные муфты надёжно закрепить, прежде чем включать систему. Такая схема позволит определить исправность насоса высокого давления. Если деталь окажется неисправной, то следует произвести её замену либо отремонтировать насос на станции технического обслуживания.

Не следует опасаться использовать новейшие технологии в повседневной жизни. В ближайшем будущем каждый дизельный двигатель будет оборудован системой Common rail delphi, поэтому приобретая автомобиль с таким видом дизеля можно не опасаться за то, что силовой агрегат быстро устареет, и на него невозможно будет найти оригинальные запчасти. Если постоянно следить за качеством топлива, заливаемого в топливный бак, то количество пройденных километров до первого капитального ремонта двигателя, оснащённого системой Common rail delphi, будет исчисляться сотнями тысяч, при этом каждый пройденный километр позволит сэкономить деньги на приобретении топлива.

Ремонт форсунок Common Rail

Электромагнитные форсунки

Технические возможности позволяют восстановить все электромагнитные форсунки (Bosch, Delphi, Denso). Ограничения может наложить доступность запасных частей: клапаны, наконечники, катушки, корпуса и т.д.). В случае с Бош никаких проблем нет. Немного хуже с компонентами для Делфи. А для Денсо оригинальных компонентов просто не существует. Есть только небольшая доля неофициальных заменителей. Стоимость восстановительного ремонта зависит от количества заменяемых элементов и производителя форсунок. Для Bosch ориентировочно сумма составит от 50 до 150 долларов за штуку, а для Delphi и Denso – до 200-250 долларов.

Пьезоэлектрические форсунки

Полноценное восстановление пьезоэлектрических форсунок Bosch, Delphi и Denso не возможно. Все, что допустимо – это снять наконечник форсунки, промыть его в ультразвуковом аппарате и проверить работу форсунки на стенде.

Чуть лучше ситуация с некоторыми форсунками Continental (Siemens). Для отдельных форсунок существуют запасные части. Стоимость восстановления – около 150 долларов.

Ремонт форсунок

Разборкой и ремонтом форсунок должны заниматься только специалисты профильных сервисов. Уже сама разборка форсунки требует особого инструмента. Кроме того, до и после разбора необходимо проверить работу форсунки на специальном стенде.

— проверка форсунки на стенде;

— демонтаж и промывка элементов;

— дефектовка и замена необходимых деталей;

— регулировка и сборка форсунки;

— измерение параметров после сборки;

— присвоение индивидуального кода, учитывающего характеристики конкретного экземпляра (для некоторых форсунок).

Только после процесса регенерации и устранения сопутствующих неисправностей (например, осадок в баке или стружка от насоса в системе), форсунки могут быть установлены назад на свое место. Попутно обязательно должен быть заменен топливный фильтр и медные шайбы под форсунками.

Уход

Конечно же, для того, чтобы не производить ремонт и обслуживание форсунок Common Rail, за ними нужно ухаживать. На самом деле уход за форсунками Common Rail ничем не отличается от ухода за распылителями любой другой фирмы.

Поэтому заправлять машину следует только на проверенных заправочных станциях и только в проверенных колонках. К сожалению, на одной и той же заправке в разных колонках может быть качественное топливо и некачественное. Все зависит не только от того, что находится в бункере, который под заправкой, но и от того, в каком состоянии находится сама колонка.
Вторым условием, которое поможет продлить срок службы распылителя, заключается в том, чтобы своевременно менять все фильтры автомобиля. Это нужно делать потому, что от состояния фильтров напрямую зависит состояние жиклеров распылителя. Если фильтры пропустят весь мусор, который находится в воздухе или топливе, то они моментально забьют жиклеры, и их придется прочищать

Узнать о том, с какой периодичностью нужно производить замену фильтров, можно прочитав инструкцию к каждому фильтру при покупке.
Помимо этого, нужно еще и промывать форсунки с периодичностью 25-30 тысяч километров путем заливания в бак специального средства.
Последнее, что нужно делать для продления срока службы распылителей Common Rail, чтобы не производить ремонт раньше срока, — это обращать внимание даже на самые незначительные изменения в работе и периодически проводить диагностику.

Один день из жизни форсунки DELPHI

Здравствуйте, уважаемые. Жизнь не стоит на месте, и некоторыми изменениями я бы хотел поделиться с вами. Естественно, речь пойдёт исключительно об автомобильной теме.

До недавнего времени, если диагностика выявляла неисправность форсунок или ТНВД, мы могли предложить клиенту замену на новую деталь (или б/у) или демонтировали и отвозили партнёрам, которые только подобными темами и занимались. Это работоспособная, но не идеальная тема, есть узкие и слабые места, потому велись работы по расширению собственных ресурсов. И вот это случилось! Теперь в ЕвроАвто есть собственный диагностический цех, с ультра-современным оборудованием и, главное, высококлассным специалистом. Меня почти сразу направили туда для повышения квалификации.

Я бы хотел поделиться этим и с вами. Не учить устройству топливной аппаратуры дизелей, не рассказывать о методиках поиска неисправности и способах их устранения. Просто изложу в конспективной форме о проведённом времени. Выводы умные люди (к которым я причисляю и читателей этого блога) смогут сделать самостоятельно.

Диагностика машины

Теперь знакомьтесь: главное приобретение ЕвроАвто – Никита. Большой специалист в своей области. Особенно ценно то, что он одинаково хорошо разбирается как в топливных системах, так и в оборудовании для её тестирования и ремонта.

В тот день, когда я прибыл на стажировку, в работу поступил автомобиль французской марки с топливной системой DELPHI

Жаловался владелец на плохой запуск мотора — что холодного, что прогретого. Естественно, начинаем с подключения сканера, чтения ошибок и проверки параметров.

Моё глубоко личное мнение: диагност – это не тот человек, который умеет подключать компьютер и считывать ошибки, а тот, кто умеет правильно интерпретировать увиденное и сразу начинает поиски в нужном направлении. В данном случае было очевидно низкое давление в топливной рампе (рейл). Уверен, что большинство читателей предугадает следующий шаг: проверка форсунок на слив в обратку.

Проверка проводится в двух режимах: при кручении стартёром и на заведённом моторе.

Сразу видно — в обратку сливается топливо, и его много.

До обращения к нам машина побывала у официального дилера и проходила диагностику там. К форсункам нареканий не смогли предъявить, потому что ориентировались на одинаковое количество сливаемого топлива, не видя разброс, не видели и проблему. Меняли различные датчики, но результата, естественно, не добились. На самом деле в таком режиме в трубках должно быть практически пусто. Принимаем решение снимать форсунки. То есть это решение принимает сам Никита, но каждое своё действие, каждое показание сканера и прочее он сопровождает подробными комментариями, не оставляя места для недопонимания или фантазий. К обучению меня, несмотря на одинаковую рабочую форму, возраст и специальность, относится ответственно, и это позволяет мне пару раз даже ввернуть пару своих соображений и, попав в тему, повысить самооценку

Диагностика форсунок

Извлекаются форсунки с помощью «обратного молотка», но главное – руки. Нужно понимать и чувствовать и направление и усилие, чтобы не нанести вред.

А вот и мои любимые «нюансы»: где второе кольцо?

Оно осталось в головке блока. И в нашей практике было несколько случаев, когда причиной жалоб на плохую работу мотора после ремонта оказывалось именно старое кольцо, которое забывали извлечь, и сверху ставили форсунку с новым кольцом.

Извлечённые форсунки проверяются на первом стенде.

Далее подключаем форсунку по электрической части и по топливной, и начинаем тестирование.

Результат подтверждает первоначальный диагноз: большой слив топлива в обратку.

У компонентов элементов топливной системы DELPHI есть минусы, но очевидный плюс в том, что они ремонтопригодны. Зажимаем форсунки по очереди в струбцину и разбираем.

Разбираем форсунки

Наши пациенты требуют нежности при обращении, потому фиксируем крепко.

В любом ремонте важно различать причину и следствие, устраняя неисправность, нужно уметь определять и устранять факторы, повлекшие поломку. В данном случае это…

Если не очевидно (тогда прошу прощения за качество снимков), то наблюдается ржавчина, которая может появиться только при наличии воды в топливе. Разбираем всё, что можно.

Угадаете, к какому важному прибору мы перемещаемся далее?

Неисправности: их причина

Низкое качество применяемого топлива и моторных масел являются главными факторами выхода из строя форсунок. Работа всей топливной системы может просто остановиться из-за примесей или воды, содержащихся в горючем. Минимальный объем воды при условиях высокого давления и температуры, с легкостью выведет из строя элементы, отвечающие за впрыск и распыление топлива. Ремонт в таком случае – диагноз окончательный.

Диагностика неполадок

Ремонт и его качество отвечает за дальнейшую функциональность всей системы. Залогом успешного завершения ремонтных работ является компьютерная диагностика, а вернее, достоверность полученных данных. Она проводится перед снятием форсунок для выявления истинной причины поломки и по завершении ремонта для определения соответствия стандартным значениям.

Форсунки являются наиболее уязвимым местом, поэтому владельцам дизельного авто рекомендуется плановая диагностика дизеля. Это обезопасит от непредвиденных поломок и продлит срок службы всей системы.

Когда система подачи топлива в автомобиле стала барахлить, каждый автолюбитель точно понимает, что пришло время перебирать форсунки. Обычно ремонт заключается в их очистке и в замене расходников – клапанов. Но некоторые водители стремятся сэкономить, предпочитая восстановление данных комплектующих. Насколько это разумно и что эффективнее: замена или притирка клапанов форсунки Делфи. В данном вопросе помогут разобраться квалифицированные профессионалы нашей компании. Они сочетают масштабный багаж академических знаний с солидным практическим опытом. Это позволяет качественно выполнять все процессы, начиная от подбора запчастей и заканчивая их ремонтом и корректным монтажом.
