Замена ламп ближнего/дальнего света skoda fabia 2

Номенклатура ламп Фабии

В качестве запасных рекомендуется иметь в автомобиле следующие лампы:

  • H4 – 12V60/55W;
  • HB4 – 12V55W;
  • P21W – 12V21W;
  • PY21W – 12V21W оранжевая;
  • W5W – 12V5W W2,1×9,5d;
  • WY5W – 12V5W W2,1×9,5d оранжевая;
  • C5W – 12V5W SV8,5-36;

Это один из вариантов набора для простых фар, если оптика линзованная или поворотная, вместо Н4 потребуется тип Н7.

Завод-производитель комплектует автомобили набором запасных ламп. Блок запасных ламп находится под ковриком багажника или в запасном колесе.

Необходимые инструменты

Большинство работ выполняется руками, в нескольких моментах потребуется отвертка из бортового набора инструментов Фабии или подручные материалы, вроде монеты, для откручивания/закручивания пластмассовой гайки заднего фонаря и т. д.

Процесс смены лампочки

Чтобы произвести замену лампы ближнего освещения на автомобиле «Шкода», следуйте инструкции:

  • снимите минусовую клемму с автомобильного аккумулятора;
  • найдите заглушку из резины, расположенную напротив линзы оптики и откройте ее, применив незначительное усилие;
  • откройте заглушку — вы увидите патрон лампочки, от которого отходит несколько проводов. Его нужно повернуть против часовой стрелки;
  • извлеките изделие из патрона. Чтобы это сделать, вам понадобится либо расшатать крепление вперед и назад, либо очень сильно потянуть. Колба не крепится к патрону при помощи защелки, так что крутить конструкцию бесполезно.

После извлечения лампочки вставьте новую. Ее нужно брать в перчатках, чтобы случайно не оставить следы жира или грязи на стеклянной колбе. Установка производится в обратном порядке.

Коммутация фар дальнего света изменением штатной электропроводки.

Почти все американские и скандинавские автомобили идут со штатной проводкой, которая позволяет тумблером (реле) коммутировать лампы дальнего света из параллельного соединения в последовательное. При этом включении мощность ламп составляет примерно треть от штатной.

В принципе ничего не мешает доработать проводку и в наших машинах. Только при этом штатная проводка хоть ненамного, но меняется.

Штатно фары дальнего света (ДС) подключены так:

Проводка от монтажного блока может идти либо раздельными жгутами, либо одним общим:

В обоих случаях в земляной провод одной из ламп врезается реле, в выключенном состоянии коммутирующее лампу вместо массы на «плюс». Реле срабатывает либо от напряжения габаритов, либо от суммарного сигнала с ДС и БС.

Для первого случая этого одного реле будет достаточно. Но схема плоха тем, что она оставляет присоединенным штатное реле света. Часто так нельзя делать, надо изучить электросхему автомобиля.

Во втором случае лучше использовать три реле (или одно на три контактных группы), два из которых отключают фары от штатного реле света. Этот вариант электробезопасен для штатного оборудования. Он применим и в первом случае, но там реле придется размещать в двух местах и соединять их дополнительным проводом, а это сильно увеличивает стоимость установки.

В любом случае доработка электропроводки занимает от пары нормочасов в сервисе.

Замена ламп ближнего света h4

На видео показана замена лампочки H4 ближнего / дальнего света, то есть в 1 лампочке 2 нити, 1 нить ближнего.

На видео показаназамена лампочки H4 ближнего / далекого света, другими словами в 1 лампочке 2 нити, 1 нить ближнего.

Открываем капот и видим резиновый пыльник фары ближнего света.

Снимаем аккуратно пыльник и убираем его в сторону

Далее отжимаем усик крепления лампы в цоколе и опускаем его вниз. Вынимаем лампу

Отсоединяем колодку от старой лампы, берем новую лампу подсоединяем к ней колодку. Производим сборку в обратной последовательности.

При замене ламп за колбу не трогать! А если дотронулись пальцами, следует протереть колбу спиртосодержащей жидкостью.

Аккуратно снимаем резиновый пыльник и убираем его в сторону

Далее берем пальцами за пластиковую колодку с лампой и поворачиваем ее на пол оборота против часовой стрелки.

Лампа держится металлической защелкой и снимется вместе с ней как на фото.

Вынимаем из колодки старую лампу, устанавливаем новую и производим сборку в обратной последовательности.

Какие лампы установлены в дхо и птф Фабии

С завода в птф устанавливаются лампы с цоколем H8 12v/35W. Данные лампы применяются достаточно часто и используются только в птф. Они устанавливаются на автомобилях Ford Focus, Daewoo Gentra и других.

  • PHILIPS H8-12-35 Premium P-12360 цена от 500 руб
  • BOSCH H8-12-35 Pure Light 1987302081 цена от 600 руб
  • MTF H8-12-35 +30% HS1208 цена от 280 руб
  • NARVA H8-12-35 N-48076 цена от 450 руб
  • OSRAM H8-12-35 O-64212 цена от 600 руб

Помимо обычных галогенных ламп со стандартной колбой, сегодня некоторые из производителей предлагают лампы с синими колбами, дающими белый оттенок света, а так же светодиодные лампы.

Лампа ходового огня Skoda Fabia

В качестве лампы ДХО используется лампа P21W 12v/21W. Вместо обычных ламп накаливания, в ходовые огни можно установить более яркие белые светодиодные лампы. Они будут светить ярче обычных ламп и срок службы их дольше.

  • OSRAM 12V P21 W 7506 цена от 35 руб
  • PHILIPS 12V P21 W P-12498 цена от 40 руб
  • PHILIPS 12V P21 W LONGLIFE ECO VISION P-12498LLECOCP цена от 45 руб
  • BOSCH 12V P21 W Pure Light 1987302201 цена от 25 руб
  • KOITO 12V P21 W 4514 цена от 50 руб
  • NARVA 12V P21 W N-17635 цена от 25 руб

Если вы решили установить светодиодные лампы, советуем покупать не дешевые китайские, а качественные лампы проверенных производителей. Стоимость их начинается от 150 руб за штуку.

Проверка внешнего освещения Skoda Fabia II 2007 — 2014

Детали и расходники:

  • Лампа дальнего света: тип лампы Н7 55 Вт (N 103 201 02)
  • Передние габаритные огни: тип лампы W5W 5 Вт (N 017 75 32)
  • Передний указатель поворота: тип лампы PY21W 21 Вт (N 102 564 07)
  • Ближний свет: тип лампы Н7 55 Вт (N 103 201 02)
  • Лампа передней противотуманной фары: тип лампы HB4 55 Вт (N 101 300 01)
  • Лампа дневного режима освещения (ходовые огни): тип лампы P21W 21 Вт (N 017 73 22)
  • Боковые указатели поворотов: тип лампы WY5W 5 Вт ( N 017 75 34)
  • Задний стоп-сигнал: тип лампы P21W 21 Вт (N 017 73 22)
  • Задний указатель поворота: тип лампы PY21W 21 Вт (N 102 564 07)
  • Задний габаритный свет (2 шт): тип лампы W5W 5 Вт (N 017 75 32)
  • Лампа света заднего хода (правый фонарь): тип лампы P21W 21 Вт (N 017 73 22)
  • Задняя противотуманная лампа (левый фонарь): тип лампы P21W 21 Вт (N 017 73 22)
  • Фонарь освещения номерного знака, тип лампы C5W 5 Вт (N 017 72 54)
  • Светодиодный фонарь дополнительного сигнала торможения (5J0 945 121)

Примечания:

Проверяйте исправность и функционирование приборов наружного освещения и сигнализации не реже одного раза в месяц. Перегоревшая лампа может стать причиной создания аварийной ситуации на дороге из-за ухудшения видимости вашего автомобиля, или вследствие того, что вы не сможете вовремя подать сигнал о своих намерениях другим участникам дорожного движения.

Проверьте работу фар, задних фонарей, дополнительного стоп-сигнала, указателей поворота и фонарей освещения номерного знака. Неисправные лампы замените.

Не рекомендуется увеличевать мощность ламп при замене, кроме повышенного расхода электроэнергии возможно повреждение рассеивателей фонарей. Неисправные лампы накаливания можно заменять лампами аналогичного исполнения. Обозначение лампы нанесено на цоколе или на стеклянной колбе.

Нельзя двигаться только с включёнными габаритными огнями! Яркости габаритных огней недостаточно, чтобы осветить дорогу или сделать автомобиль достаточно заметным для других участников движения. При наступлении сумерек или при плохой видимости всегда следует вручную включать ближний свет. ​

После поездки под сильным дождем или мойки автомобиля, рассеиватели фар и задних фонарей могут выглядеть побелевшими, что обусловлено разницей значений температуры воздуха внутри и снаружи фар. Это явление аналогично запотеванию стекол окон автомобиля изнутри во время дождя и не является признаком неисправности.

Обычные лампы накала (не галогенные) подвержены износу. Каждые 2 года их надо заменять, даже если они исправны. Старую лампу можно распознать по черному налету на колбе.

На автомобили устанавливают электрокорректор света фар, позволяющий изменять направление пучка света фар в вертикальной плоскости в зависимости от нагрузки автомобиля.

1. На автомобилях применяют передние лампы Skoda Fabia 2 следующего типа:

1 – Лампа дальнего света Шкода Фабиа 2, тип лампы Н7 55 Вт;

2 – Передние габаритные огни, тип лампы W5W 5 Вт;

3 – Передний указатель поворота, тип лампы PY21W 21 Вт;

4 – Лампа ближнего света Шкода Фабиа 2, тип лампы Н7 55 Вт;

5 – Лампа передней противотуманной фары, тип лампы HB4 55 Вт;

6 – Лампа дневного режима освещения (ходовые огни), тип лампы P21W 21 Вт;

Боковые указатели поворотов, тип лампы WY5W 5 Вт.

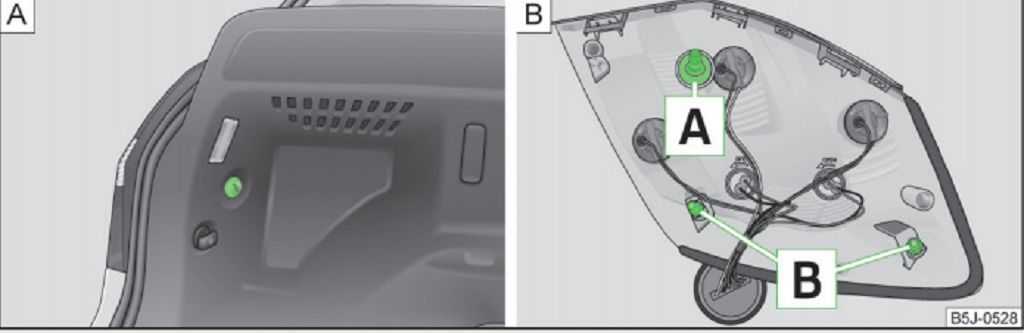

2. Лампы заднего осветительного фонаря применяют следующего типа:​

1 – Стоп-сигнал Шкода Фабиа 2, тип лампы P21W 21 Вт;

2 – Задний указатель поворота, тип лампы PY21W 21 Вт;

3 – Задний габаритный свет (в задних фонарях установлено по две лампы габаритного света), тип лампы W5W 5 Вт;

4 – Лампа света заднего хода (в правом фонаре), тип лампы P21W 21 Вт.

Примечание:

В заднем левом фонаре установлена лампа противотуманного света P21W мощностью 21 Вт, в аналогичном гнезде заднего правого фонаря установлена лампа света заднего хода.

Дополнительные огни

  • Светодиодный фонарь дополнительного сигнала торможения;
  • Фонарь освещения номерного знака, тип лампы C5W 5 Вт.

В статье не хватает:

  • Фото деталей и расходников
  • Качественных фото ремонта

Выбираем лампы H7 для замены

  • PHILIPS H4-12-60/55 30% Vision P-12342PR цена от 140 руб
  • PHILIPS H4-12-60/55 130% X-TREME VISION P-12342XVS2 стоимость от 1100 руб компл
  • PHILIPS H4-12-60/55 150% RACING VISION 12342RVS2 стоимость от 1150 руб набор
  • PHILIPS H4-12-60/55 LONGLIFE ECO VISION (4-хкратный ресурс) стоимость от 250 руб
  • BOSCH H4-12-60/55 Day Time Long Live стоимость от 300 руб шт
  • NARVA H4-12-60/55 N-48881 стоимость от 120 руб шт
  • OSRAM H4-12-60/55 O-64193 стоимость от 130 руб шт
  • H4-12-60/55 110% NIGHT BREAKER UNLIMITED стоимость от 1200 за компл
  • OSRAM H4-12-60/55 Ultra Life 64193ULT стоимость от 250 руб
  • PHILIPS H7-12-55 30% Vision стоимость от 250 руб
  • OSRAM H7-12-55 O-64210 стоимость от 220 руб
  • Osram H7-12-55 Ultra Life
  • NARVA H7-12-55 N-48328
  • PHILIPS H7-12-55 LONGLIFE ECO VISION
  • BOSCH H7-12-55 Pure Light 1987302071 стоимость от 350 руб
  • KOITO H7-12- 55 Вт Other Brand 0701
  • PHILIPS H7-12-55 150% RACING VISION стоимость от 1550 руб компьютер.
  • PHILIPS H7-12-55 130% X-treme VISION стоимость от 1500 руб компл
  • OSRAM H7-12-55 110% NIGHT BREAKER UNLIMITED стоимость от 1700 руб компл
  • OSRAM H7-12-55 130% NIGHT BREAKER LASER стоимость от 1600 руб компл

Замена лампы

Особенности выбора

В настоящее время на рынке автозапчастей представлен большой ассортимент ламп ближнего света, что несколько усложняет их выбор.

Все они по типу конструкции делятся на два вида:

  • H4 (двухнитевые) – в одной колбе совмещены две нити – ближнего и дальнего света света.
  • H7 (однонитевые) – лампа обеспечивает лишь ближний свет.

В автомобиле Skoda Fabia используются лампочки стандарта H7, так как корпус фары разделен на отдельные отсеки для ближнего и дальнего света. По принципу работы они делятся на три типа:

Кроме того, они обладают и другими достоинствами:

  • Низкая цена;
  • Световой поток обладает хорошей проникающей способностью, благодаря чему они неплохо освещают дорогу в дождливую и снежную погоду, а также в тумане.

К недостаткам относится то, что они довольно быстро перегорают и потребляют много электроэнергии в результате относительно низкого КПД.

Однако, ксеноновые лампочки не лишены недостатков:

  • Дорого стоят, правда, работают дольше, чем галогенные;
  • Для их работы требуется установка дополнительного оборудования (блоков розжига);
  • Световой поток обладает плохой проникающей способностью, поэтому они плохо освещают дорогу в сырую погоду.
  • Являются еще боле долговечными, чем ксеноновые лампы;
  • Обеспечивают более мощный световой поток, чем галогенные (до 2000 Лм);
  • Потребляют меньше энергии по сравнению с ксеноновыми и галогенными.

Из недостатков можно выделить высокую стоимость и потребность в установке дополнительного оборудования.

Ознакомившись с особенностями лампочек, нужно выбрать какая из них будет оптимальным вариантом в вашем случае.

Для этого необходимо учитывать не только финансовые возможности, но и такие моменты, как:

  • Погодные условия, в которых чаще всего будет эксплуатироваться автомобиль.
  • Влажность климата, в котором вы проживаете.

Обратите внимание! Приобретать лампы желательно в фирменных магазинах, а не с рук на рынке, так как в последнее время в продаже имеется множество поддельной продукции низкого качества. Хорошо себя зарекомендовали лампы следующих производителей:

Хорошо себя зарекомендовали лампы следующих производителей:

Также следует отметить, что среди автолюбителей в последнее время стали пользоваться популярностью отечественные лампы «Маяк». Они неплохо освещают дорогу и при этом дешево стоят. Однако, необходимо учитывать, что мощность светового потока зависит не только от лампочек, но и состояния отражателя и оптики.

Порядок замены

Инструкция по замене лампочек на Skoda Fabia предельно простая и выглядит следующим образом:

  • Прежде всего нужно открыть капот и отсоединить клемму «-» от аккумулятора .
  • Затем надо нажать одновременно два фиксатора (1) и открыть крышку (2) . Если выполняется замена лампы ближнего света на Шкода Фабия 2, то нужно просто стянуть круглую заглушку с кожуха.

  • После этого нужно слегка надавить на концы пружинного фиксатора и вывести их из крючков , расположенных на корпусе.
  • Затем патрон надо повернуть в сторону и извлечь из фары .
  • Теперь нужно своими руками вытянуть лампу из патрона . Причем не надо поворачивать, а именно тянуть, для чего потребуется приложить существенное усилие. Следует отметить, что защелок в патроне нет.

На этом процесс замены лампочки завершен. Желательно сразу же заменить лампу и на второй фаре (или противотуманке) на Шкода Фабия 2, даже если она работает. Это обеспечит одинаковое свечение фар, а также предотвратит выход из строя осветительного прибора в дороге.

Обратите внимание! В процессе замены лампочек нельзя касаться пальцами стеклянных колб, чтобы не оставить на них жирных пятен, особенно если лампы галогенные. Если же вы все же коснулись стекла, следы нужно аккуратно удалить спиртом, иначе лампа быстро перегорит

Какая лампа ближнего и дальнего света подойдёт для Октавии первого поколения (1U)?

Подходящие годы выпуска автомобиля: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

На заводе устанавливают лампы 60/55 H4:

  • 60/55 — это мощность ближнего (55) и дальнего (60) света в ваттах,
  • H4 — тип цоколя лампы,
  • оригинальный артикул — N0177632.

На машинах первого поколения могут стоять лампы ближнего/дальнего света H4 либо ксенон + дальний свет H1. Если у вас машина с ксеноном, то про лампы дальнего света читайте ниже. Если нет — то одна лампа H4 подойдет для ближнего и дальнего света.

Быстрое сравнение: лучшие лампы H4 для Skoda Octavia I

Модель Особенности Рейтинг Ссылка
Philips X-treme Vision самые яркие, дают белый свет ★★★★★
Philips LongLife EcoVision недорогая, увеличенный срок службы ★★★★✩
Bosch Pure Light увеличенный срок службы ★★★★✩
Osram Original Line хорошая зона освещения ★★★★✩

Philips X-treme Vision

Особенности, заявленные производителем:

  • яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло.

В упаковке — две лампы.

Страна производства — Польша.

Что нам больше всего нравится: белый яркий свет, увеличенная зона освещения.

Результаты тестов

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Philips LongLife EcoVision

Особенности:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление — мощный свет.

В упаковке — две штуки.

Страна производства — Польша, Германия.

Что нам больше всего нравится: по цвету близки к штатным лампам, работать должны дольше обычных лампочек.

Bosch Pure Light

Особенности, заявленные производителем:

  • универсальная серия высококачественных продуктов для легковых автомобилей,
  • максимально близкие к штатным лампам показатели,
  • сертифицированы ECE (Economic Commission for Europe),
  • не пропускают ультрафиолетвый спектр, чтобы беречь фары.

В упаковке — одна штука.

Страна производства — Польша, Германия.

Что нам больше всего нравится: недорогие, известный производитель.

Osram Original Line

Особенности:

  • качество оригинальной запасной части (OEM),
  • улучшенная видимость до 130%.

В упаковке — одна лампа.

Страна производства — Германия.

Что нам больше всего нравится: недорогие, хороший срок службы, страна производства.

Порядок замены ламп

За стеклянную колбу лампы браться руками нельзя!

Замена ламп головного света (фар)

Расположение ламп в фаре: слева – простая, справа – линзованная.

  • А – лампа дальнего (Д), ближнего (Б) света и габарита;
  • В – лампа сигнализатора поворота;
  • 1 – ближний/дальний;
  • 2 – дальний и габарит;
  • 3 – лампа поворота.

Замена лампы Б/Д в простой фаре

  1. Снять резиновую заглушку А.
  2. Потянув против хода машины, снять разъем проводов.
  3. Разведя концы усиков, освободить стопорную скобу и отвести её в сторону.
  4. Вынуть лампу в направлении стрелки на рисунке.
  5. Вставить новую лампу, при этом выступы-фиксаторы цоколя должны войти в пазы корпуса фары.
  6. Закрыть и защелкнуть стопор.
  7. Подсоединить разъем и поставить заглушку.

Замена лампы Б/Д света в линзованной фаре

Здесь отличается способ фиксации лампы.

  1. Снять резиновую заглушку 1.
  2. Повернуть разъем и цоколь против часовой (по ходу) стрелки до упора.
  3. Вынуть разъем и лампу в сборе, вытащить старую и поставить новую.
  4. Вставить разъем и лампу в сборе в гнездо фары.
  5. Повернуть разъем и цоколь лампы по часовой стрелке до упора.
  6. Поставить заглушку.

Замена лампы сигнализации поворотов

  1. Повернуть патрон лампы В (или 3 для линзовой фары) против часовой и вынуть его вместе с лампой из фары.
  2. Заменить лампу, вставить патрон и повернуть по часовой до упора.

Замена лампы передних габаритов

  1. Снять резиновую заглушку А (или 2 для линзовой).
  2. Потянув на себя, вынуть патрон вместе с габаритной лампой.
  3. Заменить лампу, вставить патрон, закрыть крышку.

Замена ламп боковых повторителей поворота

Достаточно универсальный способ для многих современных автомобилей, позволяющий существенно снизить риск повреждения ЛКП автомобиля при снятии плафона повторителя.

Замена ламп заднего фонаря

Для замены ламп фонаря необходимо его демонтировать с автомобиля.

Левый рисунок – расположение пластмассовой гайки крепления заднего фонаря в багажнике (отмечена зеленым).

Правый рисунок – расположение на фонаре:

  • А – шпилька под пластмассовую гайку фонаря;
  • В – направляющие.

Снятие-установка заднего фонаря

Открыть дверь багажного отделения.
Одной рукой держать фонарь, предупреждая его падение, другой открутить пластмассовую гайку  фонаря.Для откручивания гайки хорошо подходит металлическая монета.

Осторожно покачивая, вынуть фонарь, двигая его под углом (назад и в сторону).
Защитные втулки проводов (кембрик) из кузова не вынимать! Снятый фонарь останется соединен с машиной проводами. Соблюдайте осторожность, чтобы не повредить сам фонарь и ЛКП автомобиля.

При установке фонаря сначала вводится в свое отверстие шпилька, затем совмещаются со своими отверстиями направляющие, и фонарь прижимается к кузову.
Придерживая плотно прижатый к кузову фонарь одной рукой, другой закрутить и затянуть пластмассовую гайку.

Замена ламп фонаря

  • 1 – лампа заднего ПТФ/фонаря заднего хода;
  • 2 – лампа сигнализатора поворота;
  • 3 – лампа стоп-сигнал;
  • 4 – лампа заднего габарита.

Для замены необходимо:

  1. Взявшись за соответствующий патрон, повернуть против часовой и вынуть вместе с лампой из фонаря.
  2. Заменить лампу, вставить патрон с лампой в фонарь и повернуть по часовой до упора.

Читайте далее:

Skoda Octavia А7: номенклатура ламп и процедура их замены

Номенклатура ламп и процедура их замены на Skoda Yeti

Лампы фар и поворотников Skoda Rapid: манипуляции замены

Номенклатура и процесс замены тормозных колодок Skoda Fabia

Колодки для тормозов Шкода Кодиак: периодичность и порядок их замены

Как правильно выбрать масло для КПП и мотора в Skoda Fabia

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
