Клапан вентиляции картерных газов: принцип работы

Процедура очистки вентиляции

Чистка же вентиляции картера проводится следующим образом:

открываем капот и отсоединяем АБК-клеммы (это необходимо для того, чтобы работа по читке прошла безопасно);

аккуратно снимаем патрубок, который идёт к воздухосборнику;
теперь требуется открутить саморез, после чего удалить кожух от дроссельной заслонки (саморез после снятия патрубка будет на виду, поэтому его открутить не составит труда);
отсоединяем форсунки, а затем отодвигаем кабель, где находятся разъёмы, в сторону;
откручиваем болты, крепления, которые держат щуп и верхнюю часть кронштейна, отвечающего за нахождение впускного коллектора;
вынимаем трубку, расположенную в масломерном щупе, из мотора – делать это необходимо строго из положения «вверх»;
теперь следует удалить рамповую крышку, которая закрывает форсунки и их разъёмы (чтобы не возникло трудностей, манипуляция проводится резким движением).

Первая часть «процедуры» выполнена.

Теперь приступаем ко второй:

отсоединяем от рампы топливопровод (важно заметить, что на разных марках автомобилей его соединение различно);

делаем хомут от заслонки чуть слабее, после чего аккуратно его удаляем;
таким же способом требуется снять патрубок со штуцера (так как штуцер пластмассовый, это делается крайне аккуратно);
отсоединяем все ХХ-разъёмы;
снимаем дроссельный трос от заслонки, который будет препятствовать чистке;
проводим разъединение байонетного соединения от вытащенного из двигателя «хобота»;
удаляем крышку от колодцев, предназначенных для свечей;
снимаем клапанный шланг, после чего выкручиваем 4 болта, расположенных на верхней части коллектора;
теперь следует чуть ослабить, но не полностью снять нижние болты (их 5 штук), а затем вынимаем коллектор;
слегка отсоединяем хомуты, после чего удаляем вентиляционные шланги от маслоотделительной коробки;
выкручиваем оставшиеся болты, а затем разъединяем блок мотора и маслоотделитель.

Всё – подготовительный этап работ полностью завершён. Теперь можно приступать к удалению замазки, а также чистке и мойке полости маслоотделителя. Мыть его следует до тех пор, пока смолы полностью не пропадут с его основания.

После очистки проверяем шланги, расположенные на пламегасителе и картерной вентиляции. Если дроссельная заслонка грязная, её также следует промыть.

Принцип работы клапана вентиляции картерных газов – как работает

Проверка вашего клапана PCV

К сожалению, многие производители автомобилей не являются строгими в обслуживании системы PCV. Некоторые предлагают обслуживать систему каждые 20 000 или 50 000 миль (50-100 тысяч км.) Тем не менее, более частая проверка системы помогает предотвратить дорогостоящий ремонт и обеспечить бесперебойную работу двигателя.

Чтобы начать проверку системы PCV в вашем автомобиле, сначала найдите клапан вентиляции картерных газов и связанные с ним компоненты. В зависимости от вашей конкретной модели вы можете найти клапан на резиновой втулке на крышке клапана; на вентиляционном отверстии вокруг впускного коллектора; или ближе к одной стороне блока двигателя.

Имейте в виду, что некоторые новые модели вообще не имеют PCV; вместо этого вы найдете простой вакуумный шланг, идущий от крышки клапана до воздуховода. Другие могут иметь простой ограничитель на месте. Тем не менее, вы можете проверить ограничитель, шланги и другие компоненты.

Если вы не знакомы с системой PCV в своем автомобиле или не можете найти его, купите руководство по обслуживанию для конкретной марки и модели автомобиля в местном магазине автозапчастей. Руководство по послепродажному обслуживанию стоит около 20 долларов США и содержит инструкции для многих простых задач по техническому обслуживанию и ремонту. Если вы не хотите покупать копию прямо сейчас, поищите руководство в интернет.

К счастью, проверка системы не занимает много времени.

Проверьте детали системы PCV. Резиновые компоненты, такие как прокладки, уплотнительные кольца и шланги, разбухают, становятся твердыми и ломкими после постоянного воздействия высоких температур. Они начинают течь. При необходимости замените один или несколько из этих компонентов.
Осторожно отсоедините клапан и все шланги системы и осмотрите их. Если вы обнаружили, что шланги заполнены слизью, очистите их растворителем для лака и замените.

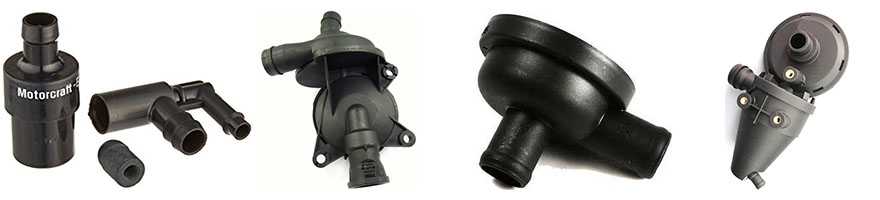

Многие модели двигателей используют простой недорогой клапан, и многие автовладельцы просто заменяют его через каждый интервал обслуживания. Другие  включают в себя нагревательные элементы и стоят дороже

Независимо от типа  PCV, который используется в вашем двигателе, всегда покупайте качественный, так как с большей вероятностью будет возможна более точная калибровка для конкретной модели двигателя.
На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
Большинство  PCV содержат подпружиненное устройство. Как только вы удалите клапан, встряхните его рукой. Вы услышите погремушку. Если вы этого не слышите, пришло время заменить клапан.

Другие  включают в себя нагревательные элементы и стоят дороже. Независимо от типа  PCV, который используется в вашем двигателе, всегда покупайте качественный, так как с большей вероятностью будет возможна более точная калибровка для конкретной модели двигателя.
На некоторых двигателях вы найдете сетчатый фильтр под клапаном. Некоторые производители автомобилей рекомендуют заменять фильтр каждые 30 000 миль или около того.
Большинство  PCV содержат подпружиненное устройство. Как только вы удалите клапан, встряхните его рукой. Вы услышите погремушку. Если вы этого не слышите, пришло время заменить клапан.

Некоторые транспортные средства, включая некоторые старые модели Ford Escort, оснащены небольшим полым пластиковым блоком без движущихся частей. Если у вас есть клапан такого типа, просто очистите его лаковым растворителем, если необходимо, и переустановите.

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Схема штатной системы вентиляции картерных газов

Система вентиляции картерных газов двигателей ВАЗ состоит из двух контуров, которые работают на разных режимах нагрузки и оборотах:

• Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
• Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров

Примеры, демонстрирующие недостатки штатной системы вентиляции картерных газов:

• Автомобиль спускается с горки с включенной передачей. В таком режим двигатель работает на повышенных оборотах при сниженной нагрузке. В картере создается высокое разряжение, и подключается большой контур вентиляции, в котором нет никаких регулирующих клапанов. Так как оба контура подключены в один объем маслоуловителя, то сильное разряжение в картере затянет свежую порцию воздуха в обход дросселя. ДМРВ покажет увеличенный расход воздуха, а ЭБУ попытается прикрыть дроссель. Поняв, что это не возможно (он и так закрыт), последует коррекция обедненной смеси увеличением подачи топлива (увеличится расход топлива). В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию.
• Автомобиль в пробке едет в натяг с дополнительными потребителями (например, включенном кондиционере). Муфта компрессора подключается, нагрузка возрастает скачкообразно. Воздуха двигателю не хватает, он его начинает тянуть из картера в обход дросселя. Но ЭБУ, также в курсе включения муфты и также подает больше воздуха, открывая дроссель. Разряжение резко падает, вакуумному усилителю тормозов (ВУТ) не хватает сил удержать машину. Рывок вперед. ЭБУ видит увеличение кислорода, перекрывают дроссель. Резкий рост разряжения, ВУТ схватывает. Машина дергается, удар по трансмиссии. И так до бесконечности.

В результате в обоих случаях при работе двигателя происходят скачки оборотов, мотор захлебывается от нагрузки. Возможны рывки и вибрация на МКПП, АКПП и АМТ. Для устранения этих недостатков предлагается доработать конструкцию по одной из представленных схем.

Система рециркуляции картерных газов

Куда же деваются прорвавшиеся газовая смесь? Как правило, по различных каналам (например, там где ходит цепь) они поднимаются наверх в клапанную крышку (могут прямо из картера по шлангам подниматься вверх). И вот тут начинается самое интересное, а именно устройство рециркуляции картерных газов, их можно разделить от условно «старого», до прогрессивно «нового».

Старое устройство. Здесь все было просто «как барабан», из картера двигателя выходила специальная «трубочка» (шланг) иногда даже была просто коробочка на блоках, которая просто соединялась с атмосферой, да – да, они просто выходили в атмосферу. Тогда всем было абсолютно «по боку» на окружающую среду, в машинах не было никаких систем экологии (типа катализаторов и т.д.). Стояли специальные «маслоуловители» (иногда просто лабиринт из мелких каналов, иногда металлическая сетка), которые задерживали масляный туман и возвращали его в виде масла обратно в двигатель.

Первые системы рециркуляции. НО затем народ задумался — что это не правильно и нужно как-то это дело (хотя бы минимально) фильтровать. Поэтому на первых, карбюраторных, для примера ВАЗ 2101 – 2103, картерные газы поднимались по шлангу вверх и выходили к воздушному фильтру карбюратора. Водители той эпохи, помнят круглый воздушный фильтр, который не давал пыли и грязи пройти в карбюратор, все это закрывалось в круглый металлический корпус и закрывалось крышкой.

Инжекторные системы рециркуляции первого поколения. Здесь устройство немного другое, потому что и сама система сильно отличается от карбюраторной. Здесь из клапанной крышки (либо из двигателя), выходил специальный патрубок (сопун), за ним устанавливался маслоуловитель (обычно внутри), к нему присоединялся шланг с одной стороны, который перед дроссельной заслонкой с другой стороны врезался в магистраль подачи воздуха (например, на наших ВАЗ 2110, 2111, 2112 и т.д.)

По сути все тоже самое, эти газы засасывались вместе с новым воздухом и попадали внутрь двигателя.

Единственной проблемой было то, что дроссельная заслонка, относительно быстро загрязнялась потому, как эта газовая смесь несет немного масляного тумана, поэтому каждые 50 – 60 000 км было желательно ее чистить.

Современные системы рециркуляции. Сейчас системы более продвинутые, здесь картерные газы также поднимаются по специальным каналам, либо из головки блока, либо из самого блока двигателя. И через специальные клапана (например клапан рециркуляции), заходят во впускной коллектор или канал подачи воздуха. Однако сейчас подача идет, почти всегда, после дроссельной заслонки

Как сделать своими руками

Сегодня в продаже можно найти множество маслоуловителей. Однако большинство из них являются одноразовыми и при этом дорогими. Поэтому многие автовладельцев отдают предпочтение самодельным устройствам, которые можно чистить и использовать долгие годы.

Чтобы сделать фильтр своими руками необходимо:

1. Взять емкость. В качестве нее можно использовать металлический бачок гидроусилителя от Волги.
2. В пустой бачок уложить несколько металлических губок для мытья посуды. Они должны занимать пространство, которое ранее занимали фильтр и пружины.
3. Закрыть емкость встроенной сеткой и корпусом.
4. Подключить полученное устройство шлангами к системе с двух сторон.

Самодельный маслоуловитель позволит защитить от копоти турбины, свечи зажигания и другие важные детали автомобиля.

Для работы вам потребуется:

1. Герметик;
2. Переходная муфта ∅110 (сантехническая) и две заглушки под нее;

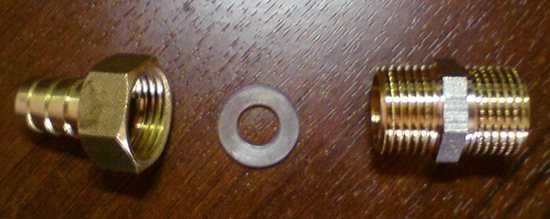

3. Медный штуцер и переходник 2 шт;
4. Прокладка для штуцера, 2 шт;
5. Гайка для переходника, 2 шт;
6. Краник слива ОЖ, если вы собираетесь делать возможность слива масла из маслоуловителя;
7. Кусок шланга;
8. Несколько металлических “ежиков” для мытья посуды.

Продажа клапан вентиляции Фольксваген Пойнтер

До покупки клапана вентиляции картерных газов Фольксваген Пойнтер необходимо учесть несколько важных моментов. Обычно, в Фольксваген Пойнтер используется закрытая система вентиляции. По типу отвода газов во впускной коллектор, клапаны вентиляции картерных газов бывают прямоточные и принудительного типа. Наиболее распространенные клапаны вентиляции картерных газов Фольксваген Пойнтер – мембранные принудительного типа закрытой системы вентиляции.

Клапан вентиляции принудительного типа Фольксваген Пойнтер состоит из корпуса, входящего и выходящего штуцеров, мембраны и пружины. Наиболее часто выходит из строя мембрана, но не ко всем моделям она выпускается отдельно, обычно клапан заменяется полностью. Иногда выходит из строя пружина, ее тоже можно отдельно заменить не всегда

Клапан вентиляции принудительного типа обычно изготавливается из полимерных материалов, мембрана – из силиконовых композитных материалов, специально разработанных для такого важного узла

Цена клапана вентиляции Фольксваген Пойнтер:

Варианты:	Цена
Клапан вентиляции Фольксваген Пойнтер, прямоток	от 1500 руб.
Клапан вентиляции Фольксваген Пойнтер, принудительный	от 2000 руб.

Хотите купить клапан Фольксваген Пойнтер с выгодой до 50%?Звоните или пишите нам прямо сейчас!

Стоимость клапана зависит от того, новый он или б/у, состояния б/у (сколы, трещины, степень износа и т.п.), фирмы производителя, а также от наличия на нашем складе или срока поставки до нашего магазина.

Важно принимать во внимание качество покупаемого клапана, так как он отвечает за герметичность узлов, работает в условиях агрессивной среды, широком диапазоне рабочих температур. Точные параметры подходящего клапана вам подскажут в автосервисе при диагностике. Клапан подбирается только по вин-код автомобиля

Клапан подбирается только по вин-код автомобиля.

Надежные производители клапана : SWAG, FEBI, VAG, JP GROUP, ROSTECO, MEYLE и др.

Когда менять клапан вентиляции:— Повышенный расход масла в сочетании с другими признаками;— Нестабильная работа двигателя на холостых оборотах;— Пропуски в системе работы зажигания, замена свечей не помогает;— Легкий свист во время работы в районе клапана вентиляции картерных газов; — Топливный фильтр загрязняется быстрее и больше обычного маслом и копотью

Источник

Способы проверки картерных газов

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Доработка готового устройства

Не каждый автолюбители желает собирать масляный фильтр с нуля, как и отдавать крупную сумму денег за качественное устройство.

Почему никогда нельзя заливать масло в фильтр перед установкой Большинство автолюбителей устанавливают фильтр, предварительно наполнив его маслом. Это можно объяснить тем, что…

Маслоуловитель не только собирает масло из картерных газов, но и позволяет использовать его повторно, что благоприятно сказывается на состоянии ДВС и окружающей среды. Однако встроенные устройства большей частью не подлежат чистке и быстро загрязняются. Поэтому практически каждый автовладелец знает, что производственный инерционный фильтр не приносит никакой пользы и подлежит замене уже после 500 тыс. км пробега.

Как проверить клапан PCV

Проверить клапан PCV можно как физически, так и программно. Да-да, программно. У него хоть и отсутствуют провода и он не управляется блоком управления двигателем, но своё влияние на систему оказывает и, значит, принимает участие в процессе управления двигателем.

Дело в том, что двигателю нужна строго определённая масса воздуха для работы на заданных оборотах. Эта масса воздуха регулируется регулятором холостого хода (РХХ).

Если необходимо увеличить обороты холостого хода, то ЭБУ увеличивает шаги РХХ и в двигатель поступает больше воздуха. Если необходимо снизить обороты, тогда всё происходит наоборот. Ничего сложного.

Именно этот алгоритм позволяет нам без проблем проверить исправность клапана PCV. Об этом я рассказывал в видео, которое расположено выше.

Для этого нам необходим адаптер для диагностики авто и программа Chevrolet Explorer.

Если совсем не понимаете о чем речь, тогда рубрика диагностики Шевроле своими руками для Вас. Она не большая, но очень подробная и пошаговая, поэтому сложностей возникнуть не должно.

Собственно, подключаем адаптер к автомобилю и прогреваем его до рабочей температуры. Смотрим на шаги РХХ. Они, допустим, составляют 24 шага

Отключаем трубку клапана от впускного коллектора. Шаги РХХ должны снизиться вплоть до нуля

Это означает, что клапан PCV не заклинивший в открытом положении, потому что он весь воздух через себя не пропускал.

Теперь необходимо проверить, что клапан не заклинил в закрытом положении. Для этого подключаем всё обратно ко впускному коллектору и запускаем двигатель на холостом ходу.

Наши шаги вернулись к своему значению 24. Пережимаем полностью трубку между клапаном и впускным коллектором. При исправном клапане шаги РХХ должны подрасти на 3-5 шагов. Это означает, что клапан небольшую часть воздуха пропускал через себя на холостом ходу, что, собственно, и должен был делать.

Данным методом я пользуюсь очень давно и он меня никогда не подводил.

Но, если у Вас нет адаптера для диагностики, то оценить ситуацию можно и без него.

1.Отключаем шланг клапана PCV от коллектора — обороты должны резко возрасти, а затем плавно прийти в норму. Значит клапан PCV не заклинивший в открытом положении.

2.Собираем всё обратно и запускаем двигатель. Пережимаем шланг от клапана PCV к впускному коллектору. При этом обороты должны совсем немного просесть, а клапан должен издать четкий щелчок.

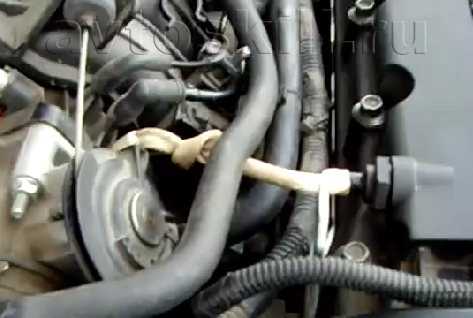

Также можно его проверить, следующим образом. Выкручиваем клапан

И подключаем его выкрученным к впускному коллектору

Запускаем двигатель и прикасаемся к задней части клапана. При этом должен раздаваться чёткий щелчок.

На этом видео я показывал этот процесс.

Но необходимо понимать, что таким способом мы проверяем подвижность клапана PCV и что он не заклинивший, а пропускную способность клапана PCV таким способом на 100% не проверить.

Очистка системы вентиляции картерных газов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Система вентиляции картера – нужна для того, чтобы атмосферу не засорять и отработанные газы пускать на догорание повторно, данная система осуществлялась в очень многих автомобилях, начиная от ВАЗ 2101 и заканчивая такими машинами как Лада Приора, Лада Гранта и т.д., но когда двигатель изношен, данную систему убирают сами люди выводя все шланги системы вентиляции картера как правило в бутылку, либо же просто на улицу, мы это будем разбирать в этой данной статье, поэтому если Ваш автомобиль прошёл уже довольно большой пробег, то данная статья Вам будет в пользу.

Примечание! Очистку вентиляции разбирать будем исключительно лишь на 16 клапанных движках, если у Вас 8 клапанник стоит, то переходите к статье: «Очистка вентиляции картера на ВАЗ 2114», в данной статье данный движок и описывается, для очистки вентиляции картера 16 клапанного двигателя, нужно будет запастись: Пассатижами не большими, отвёртками с различными головками и всевозможными ключами, кроме этого будет нужен герметик для крышки ГБЦ и новая прокладка!

Из чего состоит система вентиляции картера? Из шлангов, из маслоотделителя, из маслоотражателя, все эти детали можно увидеть на схеме ниже, всё это со временем загрязняется и поэтому систему вентиляции картерных газов разбирать время от времени нужно и прочищать внутри от грязи и масла её, тогда двигатель работать будет нормально и вся грязь которая находится в системе вентиляции, не будет лететь в движок на повторное догорание, у двигателей же которые прошли довольно большой пробег (200 тыс. км. и выше), данную систему попросту в бутылку выводить рекомендуем, чтобы она не душила двигатель у автомобиля и он более менее ехал, а чтобы вывести вентиляции картера в бутылку, понадобится отвёртка и подходящая (Небольшая) ёмкость, более подробно как это всё сделать, смотрите в видео-ролике который размещён в конце статье, в нём подробно всё как раз и показано.

Когда нужно очищать систему вентиляции картера? Всё зависит от того, насколько хорошо работает двигатель, если поршневые кольца у него изношены и он в вентиляцию картера постоянно забрасывает масло, то её гораздо чаще прочищать будет нужно, в отличие от того, если двигатель будет новый или откапиталенный просто, в таких движках прочищать систему вентиляции нужно раз в 40.000 тыс. км. примерно (Прочищать её нужно перед заменой масла), можете по чаще если есть свободное время, хуже от этого не будет, а вот сильно загрязнённая вентиляция картера, будет затруднять отвод картерных газов в цилиндры, из-за чего давление газов внутри движка повыситься и газам просто не куда будет деваться кроме того, как через сальники выходить и другого рода уплотнения, в связи с чем масло начнёт течь через сальники (В основном из-за загрязнённой системы вентиляции картера, масло начинает вытекать через передний сальник коленвала).

Как сделать маслоуловитель своими руками — пошаговая инструкция

1. Сначала необходимо выпаять в одной заглушке два отверстия, после чего в них нужно вкрутить соответствующие переходники. Для надежности все садим на герметик.

2. Шаг второй — вкручиваем в них штуцера, не забудьте про уплотнители.

3. С обратной стороны переходника устанавливается шланг, его можно посадить на клей. Длина шланга рассчитывается исходя учета, что при он не должен доставать до противоположной заглушки примерно 10 мм.

4. Дальше собираем заглушку с муфтой, в нее укладываем металлические губки.

5. В другой крышке устанавливаем подготовленный ранее краник. Эта доработка позволит сливать “каку” не разбирая маслоуловитель.

6. В конце все собираем.

Технология сборки

Данный процесс особой сложностью не отличается. В первую очередь, необходимо установить заглушку на одну из сторон муфты. Получится некое подобие самого обычного стакана. Для большей надежности рекомендуется уплотнить заглушку посредством герметика – в дальнейшем снимать её никто не будет.

Укладываем на дно муфты металлическую губку, без полного заполнения цилиндра. В верхней заглушке высверливаем два отверстия – диаметр такой же, как и у приготовленных патрубков. Их края обрабатываем с помощью силиконовой смазки, после чего устанавливаем в отверстия, так, чтобы при взгляде с внутренней стороны один из них был примерно на 1 см короче второго. Тот патрубок, который длиннее, будет использоваться для впуска.

Верхнюю крышку уплотняем за счёт резиновой прокладки. Сборка устройства для улавливания газов завершена.

При желании можно окрасить полученный агрегат и дождавшись его полного высыхания переходить к монтажу.

Признаки неисправности клапана PCV

Вышеупомянутая пленка мутного или молочного цвета — лишь один из признаков неисправного клапана PCV. Однако это явление также может свидетельствовать о других проблемах. Если в системе есть влага, то замена только одного КПВКГ не решит проблему, вам обязательно необходимо будет заменить масло.

Также специалисты рекомендуют чаще менять масло тем, кто передвигается на короткие дистанции. Из-за частых остановок и небольших расстояний, двигатель часто не достигает рабочей температуры, в результате чего влага в системе может накапливаться и не удаляться системой принудительной вентиляции картерных газов в полном объеме.

Грязное масло и повышенный его расход — также являются признаками плохого клапана PCV. Умирающий клапан может издавать шум похожий на свист. Чтобы понять является ли клапан PCV источником шума, достаточно перекрыть шланг, идущий к клапану и прислушаться изменился ли шум.

В некоторых случаях неисправный КПВКГ может привести к появлению масла на воздушном фильтре. Если вы видите грязное или маслянистое пятно рядом с впускным шлангом клапана, это свидетельствует о его неисправности. Заклинивание этого узла может спровоцировать появление ошибок (коды: P0171 и P0174), а также появление соответствующих индикаторов на панели приборов («ЧЕК» и лампочка давления масла)

Также следует обратить внимание на ошибки лямбда-зонда и ДМРВ, которые могут быть связаны с этим устройством

Если клапан PCV выходит из строя или уже вышел, произойдет увеличение внутреннего давления двигателя, возможно появление черного дыма, а также перебои в работе двигателя.

Если клапан заклинил, вы заметите другие признаки. Заклинивание в открытом состоянии или разрыв шланга — возникнет вакуумная утечка, это будет сопровождаться перебоями в работе двигателя на холостых, ТВС станет «бедной», расход масла увеличится, начнется «масложор».

Заклинивший открытый клапан PCV может также спровоцировать появление ошибки, в том числе и датчиков, о которых я говорил выше (лямбда и ДМРВ). При неправильной диагностике можно заменить вполне рабочие датчики, при этом не решить проблему.
