Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?
Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.
Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.
Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.
Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.
Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.
К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.

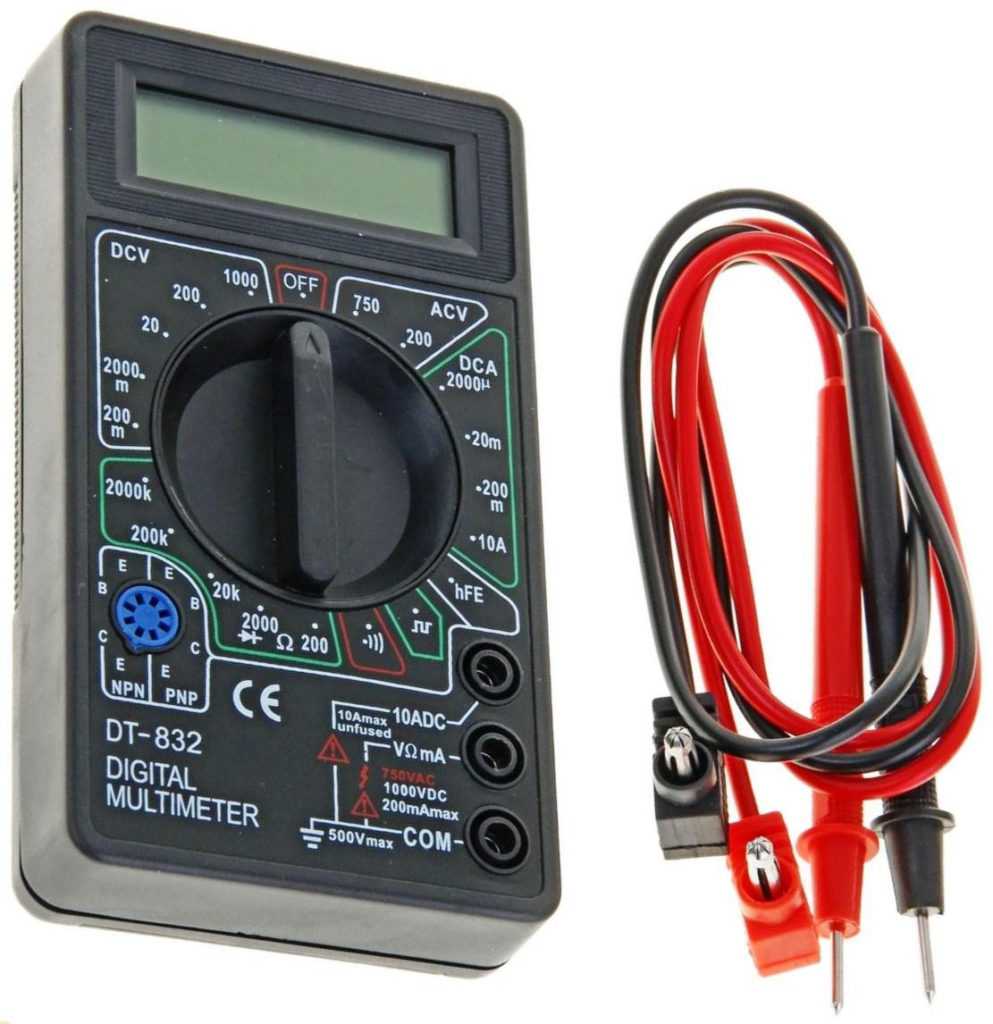

Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.
Возьмем мой случай.
Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”
Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.
Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ
Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.
Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700
УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).
Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.
Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.
По поиску забил “термостат Приора” и вижу картинку своей машинки
Датчик внешней температуры на Калине
Применяется данное устройство, как правило, для оптимизации работы климат-контроля и, вкупе с датчиком температуры в салоне, помогают поддерживать внутри машины оптимальный микроклимат, благодаря которому поездка становится комфортной.
Располагается датчик наружной температуры за радиаторной решеткой бампера, которую необходимо будет снимать, если возникнет необходимость замены прибора.
Не стоит упускать из виду всю систему, в которой работает прибор — указанные признаки могут говорить еще и о том, что повреждена проводка, соединяющая детектор с ЭБУ, либо окислились контакты.
По какой причине может поломаться датчик температуры окружающей среды Калина?
Из-за довольно открытого места его расположения, данный прибор может быть поврежден самыми разными факторами:
- механические причины — попадание камня по корпусу детектора может легко вывести его из строя;
- низкие температуры окружающей среды;
- третья причина, уже указанная выше, может привести к тому, что прибор выходит из строя — сбои в работе проводки или окисление контактов.
Замена датчика
- Процесс установки нового устройства должен начинаться полного обесточивания автомобиля (отключение АКБ);
- после этого снимается радиаторная решетка (ничего сложного, достаточно открутить два болтика);
- датчик обесточивается и отсоединяется от своего гнезда;
- проверяется исправность прибора и, в случае его поломки, на его место устанавливается новый;
- подключаются провода, решетка ставится на место, аккумулятор включается обратно;
- остается завести мотор и проверить работоспособность климат-контроля.
Убедиться в неисправности данного прибора поможет специальный прибор — мультиметр в режиме омметра, который применяется для диагностики терморезисторов.
На всех современных автомобилях LADA в зависимости от комплектации может устанавливаться внешний датчик температуры воздуха, которые передает показания на панель приборов. Если комбинация приборов показывает неверные значения температуры за бортом, то возможно неисправен этот датчик. Перед заменой выполните его проверку при помощи мультиметра.
Где находится датчик температуры воздуха:
- на Лада Гранта/Калина/Приора в нижней поперечине кузова (фото);
- на Лада Веста/XRAY в левом нижнем углу дефлектора радиатора охлаждения двигателя (фото).
Для его снятия в некоторых случаях может потребоваться демонтировать передний бампер и защиту двигателя.
| Температура, о C | Сопротивление, Ом |
|---|---|
| -40 | 100922,67±2,96 |
| -30 | 53046,93±2,49 |
| -20 | 29092,08±2,13 |
| -10 | 16567,33±1,68 |
| 9773,24±1,21 | |
| +10 | 5953,85±1,73 |
| +20 | 3737,33±2,11 |
| +30 | 2411,98±2,39 |
| +40 | 1594,92±2,65 |
На автомобиле Лада Веста для проверки датчика предлагается собрать электрическую схему:
Затем подать на датчик напряжение U=3,2 В ±1% через постоянное сопротивление R=4420 Ом ±1%, что имитирует комбинацию приборов. По напряжению Ux определите сопротивление датчика. Данные для проверки в таблице:
| Температура, о C | Напряжение Ux, В | Сопротивление, Ом |
|---|---|---|
| ─ | 3,0657±0,0347 | 100 922,67±2983,4 |
| ─ | 2,7779±0,0360 | 29 092±620,62 |
| 2,2035±0,0310 | 9 773±118,4 | |
| +10 | 1,8366±0,0327 | 5 953±102,76 |
| +20 | 1,4661±0,0323 | 3 737±78,97 |
| +30 | 1,1297±0,0295 | 2 411±57,6 |
| +40 | 0,8485±0,0257 | 1 594±42,29 |
| +45 | 0,7307±0,0236 | 1 307±36,4 |
Рекомендации производителя: Проверку датчика проводите путем погружения датчика в резервуар с силиконовой жидкостью определенной температуры, после 3 минут выдержки осуществляйте замер напряжения Ux.
Примечание: Летом в пробках показания температуры наружного воздуха могут быть завышены, т.к. датчик не обдувается воздухом, и нагревается от горячего асфальта и двигателя.
Если на приборной панели не показывает температуру окружающего воздуха и датчик исправен, значит есть обрыв в проводке или плохой контакт.
Напомним, ранее мы рассматривали, как самостоятельно установить датчик температуры наружного воздуха.
На дисплее комбинации приборов, будь то щиток производства «Автоприбор», «Сче есть такой параметр, как «температура окружающего воздуха». Многие могут подумать, что функция не особо важная, но на самом деле это не так. Наиболее полезную функцию датчик температуры за бортом выполняет в момент наступления первых морозов. Выехав днем при плюсовой температуре в дорогу, под вечер на улице уже можно попасть на гололед, разумеется, при определенных обстоятельствах. И именно по этому датчику можно ориентироваться о возможных проблемах с дорожным покрытием. Стоит отметить, что если порог данного значения приближается к минусовой отметке, то на дисплее автоматически первым делом будет показываться именно температура, а не текущее время, расход топлива или иных параметры.
Газель (двигатели ЗМЗ 406, 405, 409)
Место установки — на силовом агрегате в районе термостата или на корпусе последнего.
Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.
Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.
При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.
406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6
В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.
Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.
При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.
Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.
При проверке должны быть следующие параметры:
- -60 0С — 2,13 В;
- -40 0С — 2,33 В;
- -20 0С — 2,53 В;
- 0 0С — 2,73 В;
- +40 0С — 3,13 В;
- +80 0С — 3,53 В;
- 105 0С — 3,83 В;
- 125 0С — 3,98 В.
На заведенном моторе напряжение будет равно 5 В.
Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ
Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.
В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.
При этом зависимость должна быть следующей:
- 128 0С — 80,8 Ом;
- 100 0С — 177 Ом;
- 80 0С — 332 Ом;
- 60 0С — 667 Ом;
- 40 0С — 1459 Ом;
- 20 0С — 3520 Ом;
- 0 0С — 9420 Ом;
- -20 0С — 28680 Ом;
- -40 0С — 100707 Ом.
В случае значительных отклонений от этих параметров необходима замена устройства.
Проверка регулятора на работоспособность
Для диагностики ДТОЖ в домашних условиях вам потребуется отдельная емкость с антифризом, а также термометр, который может фиксировать температуру до 120 градусов. Проверка осуществляется с помощью тестера. В частности, вам необходимо произвести замер сопротивления при разных температурах жидкости (жидкость в ходе диагностики надо греть), а полученные данные сверяются с температурой.
При 100 градусах сопротивление устройства должно составлять 177 ом, при 90 градусах — 241 Ом, при 80 — 332 Ом. При температуре двигателя 0 градусов уровень сопротивления будет равен 7280 Ом, при 40 градусах — 1459 Ом. Этих данных будет достаточно для проведения диагностики.
Проверка ДТОЖ
Датчик температуры является простейшим устройством, поэтому принцип его проверки тоже довольно простой.
Для проверки датчика потребуется мультиметр и градусник.
Проверять датчик необходимо измеряя сопротивление на нем в результате измерения температуры жидкости. ДТОЖ увеличивает свое сопротивление при понижении температуры жидкости.
Для того чтобы проверить его необходимо к концам датчика подключить мультиметр выставленный на показания сопротивления и опустить его в стакан с кипятком. Показания омметра должны соответствовать показаниям температуры. То есть по таблице ищем температуры воды и какое должно быть сопротивление у датчика при такой температуре.
Далее проделываем эту же процедуру с холодной водой и смотрим на показания омметра. На основаниях замера выносим вердикт датчику.
Ниже представлена таблица сопротивления ДТОЖ в зависимости
от температуры ОЖ.
Таблица сопротивления датчика в зависимости от температуры.
Способы проверки на работоспособность
Контролировать выходные параметры помогут два прибора:
- цифровой осциллограф с функцией запоминания;
- вольтметр с электронной шкалой.
Ориентироваться нужно на значение в 3 В. При разогревании мотора и повышении температурных показателей напряжение будет опускаться до 1,3-0,5 В. На осциллографе выход на эти значения должен произойти через 4-5 минут.
Когда тестеры показывают напряжение менее 5 В, то это свидетельствует о потере опорного напряжения или коротком замыкании. Некоторые датчики оснащены функцией максимум/минимум. Во время тестирования их появятся резкие скачки напряжения при повышении температуры. На полученных данных осциллограммы закороченные моменты будут в виде падения к нулю, а разрывы в цепи обозначатся повышением напряжения до 5 В.
В том случае, когда выходные параметры ДТОЖ соответствуют норме, а температура в системе не выходит в рабочий режим, причина неисправности, скорее всего, кроется в термостате. Его цепь остается в разомкнутом положении, и хладоген не нагревается до установленной автопроизводителем температуры.
Схема блока комбинации приборов
| № | Расшифровка |
| 1 | Электроусилитель руля |
| 2 | Контроль аварийки ВАЗ-2170 |
| 3 | Подключение к датчику давления масла |
| 4 | Световой индикатор стояночного тормоза |
| 5 | Электронное противоугонное устройство |
| 6 | Модуль управления подушками безопасности |
| 7 | Сигнализатор включения наружного освещения |
| 8 | Указатель и дублер правого поворотника |
| 9 | Указатель и дублер левого поворотника |
| 10 | Блок управления двигателя |
| 11 | Отключение передней подушки безопасности пассажира |
| 12 | Сигнализатор ремней безопасности |
| 13 | Блок тормозной системы ABS |
| 14 | Кнопка подрулевого переключателя |
| 15 | Индикатор расширительного тормозного бачка |
| 16 | Модуль управления системой безопасности ABS |
| 17 | Блок управления головными фонарями дальнего света |
| 18 | Модуль подсветки щитка |
| 19 | Общий минус устройства |
| 20 | Аккумуляторные клеммы постоянного плюса |
| 21 | Контакт замка зажигания |
| 22 | Топливный расходомер |
| 23, 24 | Подрулевые переключатели поворотов |
| 25,26 | Датчики температуры за бортом |
| 27 | Датчик топлива ВАЗ-2170 |
| 28 | Датчик скорости |
| 29 | Датчик температуры охлаждения жидкости |
| 30 | Сигнал тахометра |
| 31 | Диагностика щитка |
| 32 | Клемма реле регулятора генератора |
Схема электрических соединений жгута проводов отопителя PRIORA 21723
- колодка жгута проводов отопителя к колодке жгута проводов переднего;
- моторедуктор воздухосмешения;
- датчик температуры испарителя;
- электровентилятор 2172;
- регулятор частоты вращения;
- моторедуктор рециркуляции.
Схема датчиков системы парковки 2172-3724248
1,2,3 – датчики системы парковки; 4 – колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.
Распиновка подсветки заднего номера
1. Подача напряжения на фонари, освещающие задний номер 2,3. Лампы освещения номерного знака Приора 4. Электрический мотор блокировки крышки багажника
Как проверить, не снимая с машины
При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.
1. Предварительная проверка
Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0 С.
Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:
- если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
- если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.
2. Мультиметром
Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.
Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».
- Отсоедините разъем от измерителя.
- Включите зажигание.
- Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.
При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.
Алгоритм действий такой:
- Отбросьте контакты от датчика.
- Установите ражим измерения сопротивления на мультиметре.
- Измерьте параметр между выводами.
- Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.
На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.
Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.
Точные характеристики сопротивления могут отличаться в зависимости от модели.
Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.
-
Infiniti qx60 предохранители схема
-
Замена платы собачек стартера
-
Замена датчика распредвала фольксваген тигуан дизель
-
Замена датчика коленвала датсун он до
- Замена датчика абс опель корса д
Распиновка блока управления освещением на Приоре
Данный коммутационный и регулирующий комбинированный модуль имеет несколько функций и служит для вкл/выкл парковочных огней, фар головного света, выбор нужного режима переключения света, вкл/выкл противотуманных фар, за регулировку яркости комбинации приборов подсветки, управление корректором фар, вкл/выкл и управление светом внутри салона и подсветки приборов. Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.
Стандартная распиновка клеммы на ВАЗ 2170 выглядит следующим образом:
| G, 56b | На мотор-редуктор корректировки света фар |
| 58b | Выход к источникам подсветки |
| 31 | Масса |
| Xz | +12 вольт (от клеммы 15 замка зажигания) |
| 56 | К реле переключения дальнего и ближнего режима фар |
| 1,3 | От задних и передних противотуманных фар |
| 2,4 | К реле задних и передних противотуманных фар |
| 58 | К лампам габаритов |
| 30 | +12 В от клеммы №30 замка зажигания |
«Лада Гранта»: монтаж датчика
Данный автомобиль оснащается контроллером только в максимальной комплектации. В остальных же случаях присутствует подготовка, то есть имеются все необходимые разъемы и провода для подключения. Это сделано для того, чтобы у водителя была возможность выполнить монтаж самостоятельно.
Тем не менее перед монтажом желательно проверить, отобразит ли приборная панель показания контроллера. Для этого необходимо нажать кнопку суточного пробега и включить зажигание. Так мы запускаем самодиагностику, в результате отображаются все индикаторы. Во время диагностики повторно нажимаем кнопку суточного пробега, что должно вызвать на дисплей версию 090 или же выше. Это укажет на возможность установки датчика
Неисправности регулятора давления топлива
Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:
- неустойчивую работу на ХХ, агрегат глохнет на холостых;
- потерю мощности, заметное повышение расхода топлива;
- замедленные реакции на нажатие педали газа;
- рывки и провалы во время разгона, в момент перегазовки;
- автомобиль не разгоняется, не набирает обороты;
Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.
Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.
