Регламент обслуживания 7A-FE

Данный двигатель требует систематичного обслуживания в указанные сроки:

  • Моторное масло рекомендуется менять вместе с фильтром каждые 10000 пробега;
  • Топливный и воздушный фильтры рекомендуется менять после 20000 км;
  • Свечи требуют внимания и замены по достижении 30 тысяч км;
  • Регулировку зазоров клапанов требуется проводить каждые 30000 пробега;
  • Осмотр шлангов и парубков охлаждающей системы требует систематического ежемесячного контроля;
  • Выпускной коллектор потребует замены через 100000 км;

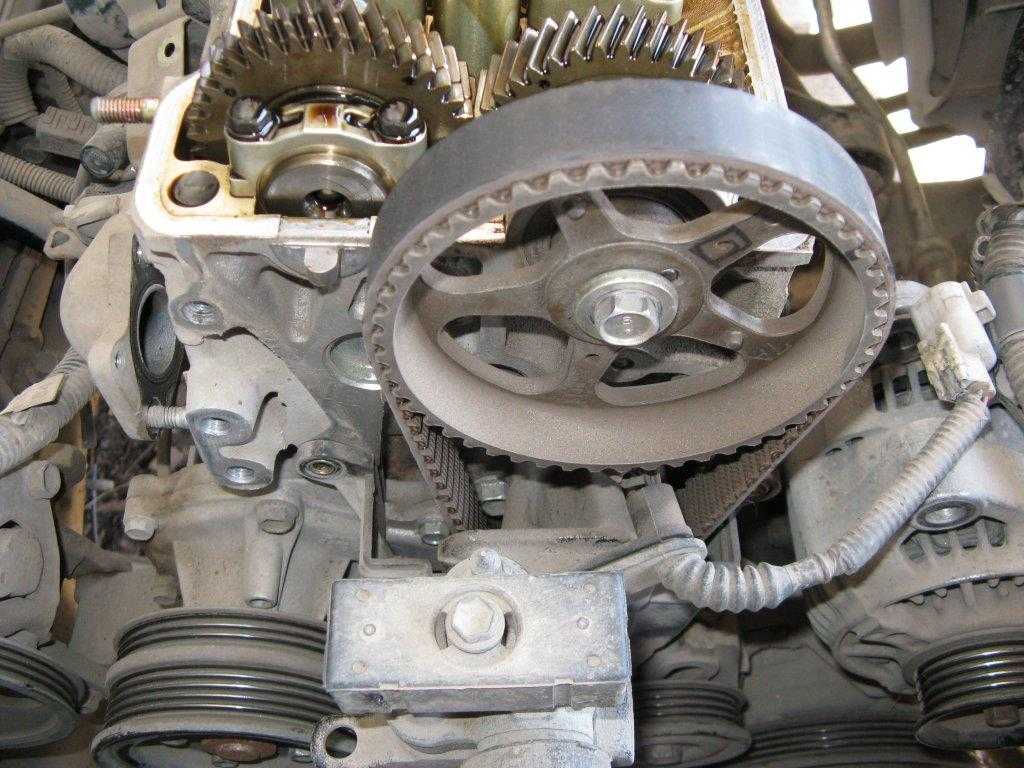

  • Замена ремня ГРМ рекомендуется каждые 100 тыс.км, а его осмотр каждые 10000 км;
  • Помпа служит около 100000 км.

Преимущества мотора 5S-FE

Первый вариант двигателя 5S-FE в упрощенной сборке с трамблерами, который водителям приходилось настраивать. Позже устанавливали электронное зажигание с катушками. Мотор Toyota последней версии имеет ряд отличительных преимуществ:

  • дроссельный узел и форсунки не привередливы к качеству топлива;
  • современная система охлаждения: радиаторы и термостат работают долгое время;
  • ГБЦ из алюминиевого сплава лёгкая ;
  • практически не отличается от 3S;
  • легко устанавливается ГБО, но для исправной работы форсунок необходимо подливать бензин;
  • можно менять щётки генератора, когда подходит срок их эксплуатации.


Блок цилиндров 5С-ФЕ

Даже если будут сбиты зазоры клапанов, то водитель не сильно это почувствует.

Тонкие неисправности

На современных двигателях 4А,7А японцы изменили прошивку блока управления (видимо для более быстрого прогрева двигателя). Изменение заключается в том, что двигатель достигает оборотов Х.Х.только при температуре 85 градусов. Также была изменена конструкция системы охлаждения двигателя. Теперь малый круг охлаждения интенсивно проходит через головку блока (не через патрубок за двигателем, как было раньше). Конечно, охлаждение головки стало эффективней, эффективней стал охлаждаться и двигатель в целом. Но зимой при таком охлаждении при движении температура двигателя достигает температуры 75-80 градусов. И как результат постоянные прогревные обороты(1100-1300),повышенный расход топлива и нервоз владельцев. Бороться с этой проблемой можно, либо сильнее утеплив двигатель, либо изменив сопротивление датчика температуры (обманув ЭБУ) или же заменив термостатат на зиму с более высокой температурой открытия.МаслоВладельцы наливают в двигатель масло без особого разбора, не задумываясь о последствиях. Мало кто понимает, что различные типы масел не совместимы и при смешивании образуют нерастворимую кашу (кокс), который приводит к полному разрушению двигателя.

  Весь этот пластилин невозможно смыть химией, он вычищается только механическим способом. Следует понимать, если неизвестно какого типа старое масло, то следует воспользоваться промывкой перед сменой. И еще совет владельцам

Обратите внимание на цвет ручки масляного щупа. Он желтого цвета

Если цвет масла в вашем двигателе темнее цвета ручки – пора делать замену, а не ждать виртуального пробега, рекомендованного изготовителем моторного масла.Воздушный фильтр.

Самый недорогой и легкодоступный элемент — воздушный фильтр. Владельцы очень часто забывают про его замену, не задумываясь о вероятном увеличении расхода топлива. Нередко из-за забитого фильтра камера сгорания очень сильно загрязняется масляными сгоревшими отложениями, сильно загрязняются клапана, свечи. При диагностике можно ошибочно предположить, что всему виной износ маслосъёмных колпачков, но первопричина – забитый воздушный фильтр, увеличивающий при загрязнении разряжение во впускном коллекторе. Конечно же, в таком случае колпачки тоже придется сменить.Некоторые владельцы даже не замечают о проживании в корпусе воздушного фильтра гаражных грызунов. Что говорит об их полнейшем наплевательстве к автомобилю.

    Топливный фильтр также заслуживает внимания. Если его вовремя не заменить(15-20 тысяч пробега) насос начинает работать с перегрузкой, давление падает, и как следствие возникает необходимость замены насоса. Пластиковые детали насоса крыльчатка и обратный клапан преждевременно изнашиваются.



   Падает давление. Следует отметить, что работа мотора возможна на давлении до 1,5 кг (при стандартном 2,4-2,7кг). При пониженном давлении наблюдаются постоянные прострелы во впускной коллектор запуск проблемный (вдогонку). Заметно снижается тяга. Проверку давления правильно производить манометром (доступ к фильтру не затруднён). В полевых условиях можно воспользоваться «тестом налива из обратки». Если при работе двигателя за 30 секунд из шланга обратки бензина вытекает меньше одного литра, можно судить о пониженном давлении. Можно для косвенного определения работоспособности насоса воспользоваться амперметром. Если ток, потребляемый насосом меньше 4ампер — то давление просажено. Измерить ток можно на диагностической колодке.При использовании современного инструмента процесс замены фильтра занимает не более получаса. Ранее на это уходило очень много времени . Механики всегда надеялись на случай ,что им повезет и нижний штуцер не приржавел . Но зачастую так и происходило. Приходилось подолгу ломать голову, каким газовым ключом зацепить закатанную гайку нижнего штуцера. А иногда процесс замены фильтра превращался в «киносеанс» со снятием подводящей к фильтру трубки. Сегодня эту замену никто не боится делать.

Двигатель 5A-FE устанавливается на автомобили:

Toyota Carina

Toyota Carina
(08.1998 — 11.2001)

рестайлинг, седан, 7 поколение, T210

Toyota Carina
(08.1996 — 07.1998)

седан, 7 поколение, T210

Toyota Carina
(08.1994 — 07.1996)

рестайлинг, седан, 6 поколение, T190

Toyota Carina
(08.1992 — 07.1994)

седан, 6 поколение, T190

Toyota Carina
(05.1990 — 07.1992)

рестайлинг, седан, 5 поколение, T170

Toyota Carina
(05.1990 — 07.1992)

рестайлинг, универсал, 5 поколение, T170

Toyota Carina
(05.1988 — 07.1990)

седан, 5 поколение, T170

Toyota Corolla

Toyota Corolla
(04.1997 — 07.2000)

рестайлинг, седан, 8 поколение, E110

Toyota Corolla
(05.1995 — 03.1997)

седан, 8 поколение, E110

Toyota Corolla
(05.1997 — 07.2000)

3-й рестайлинг, универсал, 7 поколение, E100

Toyota Corolla
(05.1995 — 04.1997)

2-й рестайлинг, универсал, 7 поколение, E100

Toyota Corolla
(05.1993 — 04.1995)

рестайлинг, универсал, 7 поколение, E100

Toyota Corolla
(05.1993 — 04.1995)

рестайлинг, седан, 7 поколение, E100

Toyota Corolla
(09.1991 — 04.1993)

универсал, 7 поколение, E100

Toyota Corolla
(06.1991 — 04.1993)

седан, 7 поколение, E100

Toyota Corolla
(05.1989 — 05.1991)

рестайлинг, седан, 6 поколение, E90

Toyota Corolla
(08.1987 — 09.1991)

универсал, 6 поколение, E90

Toyota Corolla
(05.1987 — 04.1989)

седан, 6 поколение, E90

Toyota Corolla Ceres

Toyota Corolla Ceres
(05.1994 — 12.1999)

рестайлинг, седан, 1 поколение, E100

Toyota Corolla Ceres
(05.1992 — 04.1994)

седан, 1 поколение, E100

Toyota Corolla FX

Toyota Corolla FX
(05.1987 — 04.1992)

хэтчбек 3 дв., 2 поколение

Toyota Corolla FX
(05.1987 — 04.1992)

хэтчбек 5 дв., 2 поколение

Toyota Corolla Levin

Toyota Corolla Levin
(04.1997 — 07.2000)

рестайлинг, купе, 7 поколение, E110

Toyota Corolla Levin
(05.1995 — 03.1997)

купе, 7 поколение, E110

Toyota Corolla Levin
(05.1993 — 04.1995)

рестайлинг, купе, 6 поколение, E100

Toyota Corolla Levin
(06.1991 — 05.1993)

купе, 6 поколение, E100

Toyota Corolla Levin
(05.1989 — 05.1991)

рестайлинг, купе, 5 поколение, E90

Toyota Corolla Levin
(06.1987 — 04.1989)

купе, 5 поколение, E90

Toyota Sprinter

Toyota Sprinter
(04.1997 — 07.2000)

рестайлинг, седан, 8 поколение, E110

Toyota Sprinter
(05.1995 — 03.1997)

седан, 8 поколение, E110

Toyota Sprinter
(05.1993 — 04.1995)

рестайлинг, седан, 7 поколение, E100

Toyota Sprinter
(06.1991 — 04.1993)

седан, 7 поколение, E100

Toyota Sprinter
(05.1989 — 05.1991)

рестайлинг, хэтчбек 5 дв., 6 поколение, E90

Toyota Sprinter
(05.1989 — 05.1991)

рестайлинг, седан, 6 поколение, AE91

Toyota Sprinter
(05.1987 — 04.1989)

хэтчбек 5 дв., 6 поколение, E90

Toyota Sprinter Marino

Toyota Sprinter Marino
(05.1994 — 12.1997)

рестайлинг, седан, 1 поколение, E100

Toyota Sprinter Marino
(05.1992 — 04.1994)

седан, 1 поколение, E100

Toyota Sprinter Trueno

Toyota Sprinter Trueno
(04.1997 — 07.2000)

рестайлинг, купе, 7 поколение, E110

Toyota Sprinter Trueno
(05.1995 — 03.1997)

купе, 7 поколение, E110

Toyota Sprinter Trueno
(05.1993 — 04.1995)

рестайлинг, купе, 6 поколение, E100

Toyota Sprinter Trueno
(06.1991 — 04.1993)

купе, 6 поколение, E100

Toyota Sprinter Trueno
(05.1989 — 05.1991)

рестайлинг, купе, 5 поколение, E90

Toyota Sprinter Trueno
(06.1987 — 04.1989)

купе, 5 поколение, E90

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор 7A-FE подвержен следующим «болезням»:

Стук внутри ДВС 1) Износ пары трения поршень-палец 2) Нарушение тепловых зазоров клапанов

3) Износ цилиндропоршневой группы(соударение поршня об гильзу при перекладке)

1) Замена пальцев 2) Регулировка зазоров

3) Капремонт двигателя

Повышение расхода масла Неисправность поршневых колец или маслосъемных колпачков Замена колец и колпачков
Мотор заводится и глохнет Поломка связанная с топливной системой или зажиганием Замена топливного фильтра, топливного насоса, осмотр трамблера, проверка свечей зажигания
Плавающие обороты 1) Засор форсунок, дроссельной заслонки, клапана РХХ 2) Недостаточное давление в топливной системе 1) Чистка форсунок, дросселя и клапана РХХ 2) Замена топливного насоса или проверка регулятора давления топлива
Повышенная вибрация 1) Засор форсунок, неисправность свечей зажигания 2) Разная компрессия в цилиндрах 1)Чистка или замена свечей и форсунок 2)Диагностика компрессии, проверка утечек

Характеристики двигателя Тойота 7A

Производство

Kamigo Plant
Shimoyama Plant
Deeside Engine Plant
North Plant
Tianjin FAW Toyota Engine’s Plant No. 1

Марка двигателя

Toyota 7A

Годы выпуска

1990-2002

Материал блока цилиндров

чугун

Система питания

инжектор

Тип

рядный

Количество цилиндров

4

Клапанов на цилиндр

4

Ход поршня, мм

85.5

Диаметр цилиндра, мм

81

Степень сжатия

9.5

Объем двигателя, куб.см

1762

Мощность двигателя, л.с./об.мин

105/5200
110/5600
115/5600
120/6000

Крутящий момент, Нм/об.мин

159/2800
156/2800
149/2800
157/4400

Топливо

92

Экологические нормы

Вес двигателя, кг

Расход топлива, л/100 км (для Corona T210)
— город
— трасса
— смешан.

7.2
4.2
5.3

Расход масла, гр./1000 км

до 1000

Масло в двигатель

5W-30
10W-30
15W-40
20W-50

Сколько масла в двигателе

3.7

Замена масла проводится, км

10000
(лучше 5000)

Рабочая температура двигателя, град.

Ресурс двигателя, тыс. км
— по данным завода
— на практике

н.д.
300+

Тюнинг
— потенциал
— без потери ресурса

н.д.
н.д.

Двигатель устанавливался

Toyota Corolla Spacio
Toyota Sprinter Carib
Geo Prizm

Обзор неисправностей и способы их ремонта

С увеличением пробега мотор 5A FE может выявить следующие неполадки:

Стук 1) нагар на клапанах 2) износ поршневых пальцев 3) износ распредвалов и их постелей 1) раскоксовка и регулировка тепловых зазоров клапанов 2) замена пальцев 3)замена распредвалов или гбц
Повышение расхода смазки более 1 л/1000 пробега 1) выработка маслосъемных колец 2) износ маслосъемных колпачков 1) замена колец 2) замена колпачков
ДВС глохнет 1) поломка трамблера 2) износ бензонасоса

3) забившийся топливный фильтр

1) замена трамблера 2) замена бензонасоса

3) замена фильтра

Обороты плавают 1) забит клапан картерной вентиляции 2) выход из строя форсунок

3) поломка свечей

4) износ клапана холостого хода

5) засорение заслонки дросселя

1) прочистка вентиляции картера 2) замена форсунок

3) замена свечей

4) замена КХХ

5) промывка дроссельной заслонки

Мотор не заводится поломка датчика температуры замена датчика


Ремонт 5A FE

Принцип работы распределителя зажигания

Пропуск зажигания, простыми словами, это ситуация, при которой воспламенения в цилиндре 4A-FE не произошло. Причина – отсутствие топлива либо отсутствие искры. Худший вариант – наличие топлива, но отсутствие искры. В таком случае горючее отправляется в катализатор, где сгорает, оплавляя сам катализатор. Чтобы избежать таких ситуаций в Тойотах действует формула: нет искры – нет топлива.

В двигателе 4A-FE трамблер или распределитель зажигания включает в себя три компонента: датчик коленвала или распредвала, катушка с распределителем импульсов по цилиндрам мотора и коммутатор, управляющий катушкой и связывающий технологию с блоком управления силовым агрегатом.

На практике принцип работы механизма прост: две катушки синхронизируются с датчиком коленвала, который отправляет сформированный сигнал в блок управления силовой установкой. Блок определяет угол коленвала и частоту вращения и отправляет полученные данные в виде прямоугольного сигнала в коммутатор. Последний подает электрический ток и управляет катушкой, а также направляет ответный сигнал о наличии зажигания в блок управления 4A-FE. ЭБУ в случае неполучения ответного сигнала от коммутатора блокирует работу форсунок двигателя и мотор, таким образом, не заводится. При этом отмечается исправное функционирование топливного насоса, воспламенение на свечах и попытки агрегата завестись.


Неисправный конденсатор трамблера

Блок Управления.

До 98 года выпуска блоки управления не имели достаточно серьезных проблем при эксплуатации. Ремонтировать блоки приходилось лишь по причине жесткой переполюсовки

Важно отметить, что все выводы блока управления подписаны. Легко отыскать на плате необходимый вывод датчика для проверки либо прозвонки провода. Детали надежны и стабильны в работе при низких температурах

Детали надежны и стабильны в работе при низких температурах.

В заключении хотелось бы немного остановиться на газораспределении. Многие владельцы «с руками» процедуру замены ремня выполняют самостоятельно (хотя это и не правильно, они не могут правильно затянуть шкив коленвала). Механики производят качественную замену в течение двух часов (максимум) При обрыве ремня клапаны не встречаются с поршнем и фатального разрушения двигателя не происходит. Все рассчитано до мелочей. Мы постарались рассказать о наиболее часто возникающих проблемах на двигателях данной серии. Двигатель очень прост и надежен и при условии очень жесткой эксплуатации на «водных — железных бензинах» и пыльных дорогах нашей великой и могучей Родины и «авосьным» менталитетом владельцев. Перенеся все издевательства, он по сей день продолжает радовать своей надежной и стабильной работой, завоевав статус самого надёжного японского двигателя. Владимир Бекренёв г. Хабаровск. Андрей Федоров г. Новосибирск.

  • Назад
  • Вперёд

Добавлять комментарии могут только зарегистрированные пользователи.У вас нет прав оставлять комментарии.

JComments

Характеристики двигателя Тойота 7A

Производство

Kamigo Plant
Shimoyama Plant
Deeside Engine Plant
North Plant
Tianjin FAW Toyota Engine’s Plant No. 1

Марка двигателя

Toyota 7A

Годы выпуска

1990-2002

Материал блока цилиндров

чугун

Система питания

инжектор

Тип

рядный

Количество цилиндров

4

Клапанов на цилиндр

4

Ход поршня, мм

85.5

Диаметр цилиндра, мм

81

Степень сжатия

9.5

Объем двигателя, куб.см

1762

Мощность двигателя, л.с./об.мин

105/5200
110/5600
115/5600
120/6000

Крутящий момент, Нм/об.мин

159/2800
156/2800
149/2800
157/4400

Топливо

92

Экологические нормы

Вес двигателя, кг

Расход топлива, л/100 км (для Corona T210)
— город
— трасса
— смешан.

7.2
4.2
5.3

Расход масла, гр./1000 км

до 1000

Масло в двигатель

5W-30
10W-30
15W-40
20W-50

Сколько масла в двигателе

3.7

Замена масла проводится, км

10000
(лучше 5000)

Рабочая температура двигателя, град.

Ресурс двигателя, тыс. км
— по данным завода
— на практике

н.д.
300+

Тюнинг
— потенциал
— без потери ресурса

н.д.
н.д.

Двигатель устанавливался

Toyota Corolla Spacio
Toyota Sprinter Carib
Geo Prizm

Недостатки, минусы и слабые места мотора 5S-FE

Возможные проблемы 5S-FE:

  • после 300 тыс. км может увеличиться расход масла.;
  • датчики температуры ОЖ и другие иногда дают сбои;
  • при большом пробеге стартер доставляет неприятности при частых запусках, легко ремонтируется;
  • масляной насос и помпа могут потребовать замену;
  • если не крепко зажать пару болтиков в ГБЦ, то это будет серьёзным минусом в работе двигательной системы;
  • неисправный лямбда зонд провоцирует большой расходует много топлива;
  • балансирные валы труднодоступны.


Коленвал 5С-ФЕ

Также слабые места есть в коленвале, который не легко заменить на новый. Большинство электро-механизмов ломается через 10 лет использования. Поэтому нужно следить за датчиками скорости и детонации.

ТО и технические жидкости

В качестве рекомендованного топлива завод-производитель указывает бензин с октановым числом не ниже 92. Следует учитывать технологическую разницу в определении октанового числа по японским стандартам и требованиям ГОСТа. Возможно применение неэтилированного 95 топлива.

Моторное масло подбирается по вязкости в соответствии с режимом эксплуатации автомобиля и климатическими особенностями региона эксплуатации. Наиболее полно перекрывает все возможные условия синтетическое масло вязкости SAE 5W50, однако для повседневной среднестатистической эксплуатации достаточно масла вязкости 5W30 или 5W40.

Для более точного определения следует обратиться к руководству по эксплуатации. Емкость масляной системы 3,7 л. При замене со сменой фильтра на стенках внутренних каналов двигателя может остаться до 300 мл смазки.

Техническое обслуживание двигателя рекомендуется производить каждые 10 000 км пробега. При сильнонагруженной эксплуатации, или использования автомобиля в гористой местности, а также при более 50 запусков двигателя при температурах ниже −15С, рекомендуется сократить период обслуживания вдвое.

NB. При прохождении ТО может потребоваться сверка серии двигателя. Номер двигателя должен находиться на площадке, расположенной в задней части движка под выпускным коллектором на уровне генератора. Доступ в эту область возможен с помощью зеркала.

Технические характеристики и надежность

У 7A-FE характеристики встречались разные. Мотор имел 4 варианта исполнения. В качестве базовой конфигурации выпускался мотор мощностью 115 л.с. и 149Нм крутящего момента. Самая мощная версия ДВС производилась для российского и индонезийского рынков.

Она имела 120 л.с. и 157 Нм. для американского рынка также производилась «зажатая» версия, которая выдавала всего 110 л.с., но с повышенным до 156 Нм крутящим моментом. Самая слабая версия движка выдавала 105 л.с., так же, как и мотор 1,6 л.

Часть двигателей имеет обозначение 7a fe lean burn или 7A-FE LB. Это означает, что движок оборудован системой сгорания обедненной смеси, которая впервые появилась на двигателях Toyota в 1984 году и скрывалась под аббревиатурой T-LCS.

Технология ЛинБен позволяла снижать расход топлива на 3-4% при езде по городу и чуть более 10% при езде по трассе. Но эта, же система снижала максимальную мощность и крутящий момент, поэтому оценка эффективности применения данной конструктивной доработки двояка.

Двигатели, оборудованные LB, монтировались на Тойота Карина, Caldina, Corona и Avensis. Автомобили Королла никогда не комплектовались двигателями с такой системой экономии топлива.

В общем и целом силовой агрегат достаточно надежен и не прихотлив в эксплуатации. Ресурс до первого капитального ремонта превосходит 300 000 км пробега

В процессе эксплуатации необходимо уделять внимание электронным устройствам, обслуживающих движки

Общую картину портит система ЛинБерн, которая очень привередлива к качеству бензина и имеет повышенную стоимость эксплуатации — например, требует свечи зажигания с платиновыми вставками.

Технические характеристики 7A-FE 105-120 Л.С.

Двигатель состоит из простейшего чугунного блока и алюминиевой головки, между ними прокладка металлопакет, привод ГРМ осуществляется с помощью ремня. Двух-распредвальная компоновка головки позволила реализовать механизм ГРМ без использования коромысел. При обрыве ремня мотор не гнет клапана, такие моторы называют безвтыковыми.

Технические характеристики двигателя 7A FE соответствуют нижеприведенным табличным значениям:

Объем двигателя, куб.см 1762
Максимальная мощность, л.с. 103-120
Максимальный крутящий момент, Н*м (кг*м) при об./мин. 150 (15) / 2600
Используемое топливо Бензин АИ 92-95
Расход топлива, л/100 км Заявленный: 4,6-10

Реальный: 8-15

Тип двигателя 4-цилиндровый, 16-клапанный, DOHC
Диаметр цилиндра, мм 81
Ход поршня, мм 85,5
Компрессия, атм 10-13
Вес двигателя, кг 109
Система зажигания Трамблер, Индивидуальная катушка
Какое масло лить в двигатель по вязкости 5W30
Какое масло лучше для двигателя по производителю Toyota
Масло для 7A-FE по составу Синтетика

полусинтетика

минеральное

Объем масла моторного 3 – 4 л в зависимости от автомобиля
Температура рабочая 95°
Ресурс ДВС заявленный 300000 км

реальный 350000 км

Регулировка клапанов шайбы
Впускной коллектор Алюминий
Система охлаждения принудительная, антифриз
Объем ОЖ 5,4 л
Помпа GMB GWT-78A 16110-15070, Aisin WPT-018
Свечи на 7A-FE BCPR5EY от NGK, Champion RC12YC, Bosch FR8DC
Зазор свечи 0,85 мм
Ремень ГРМ Belt Timing 13568-19046
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Mann C311011
Масляный фильтр Vic-110, Mann W683
Маховик крепление на 6 болтов
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Toyota 90913-02090 впускные

Toyota 90913-02088 выпускные

Таким образом двигатель 7A-FE является эталоном японской надежности и неприхотливости, он не гнет клапана, а его мощность достигает 120 лошадиных сил. Данный двигатель не предназначен для тюнинга, поэтому увеличить мощность будет достаточно сложно и форсировка не принесет значительного результата, зато прекрасен в повседневном использовании и при систематическом обслуживании не принесет хлопот своему владельцу.

Неисправности и ремонт двигателя 7A-FE

Двигатель Toyota 7A еще одна вариация на базе основного 4A мотора, в котором заменили короткоходный коленвал (77 мм) на колено с ходом 85.5 мм, соответственно, увеличилась и высота блока цилиндров. В остальном тот же самый 4A-FE.
Выпускалась всего одна версия данного движка, это 7A-FE, в зависимости от настройки, он выдавал от 105 л.с. до 120 л.с. Слабую версию 7A-FE Lean Burn, брать не рекомендуется, система капризная и довольно дорога в обслуживании. В остальном, движок аналогичен 4A и его болезни такие же: проблемы с трамблером, с датчиками, стук поршневых пальцев, стук клапанов, которые все забывают регулировать вовремя и прочее, полный список неприятностей .
В 1998 году, на смену 7A-FE, пришел новый двигатель , о нем отдельное упоминание.

Особенности конструкции

Двигатель 7A FE имеет следующие особенности конструкции узлов и механизмов:

  • 16 клапанов,по 4 на каждый цилиндр;
  • Распредвалы уложены в подшипники скольжения внутри гбц;
  • Лишь один распредвал имеет связь с ремнем;
  • Впускной распредвал приводится в действие от выпускного;
  • Для предотвращения грохота, шестерню распредвала нужно взвести;
  • V-образное расположение клапанов;
  • Длинноходная конструкция мотора;
  • EFI впрыск;
  • Прокладка ГБЦ металлопакет;
  • Установка разных распредвалов, в зависимости от автомобиля в котором стоит мотор;
  • Не плавающий поршневой палец.

Привод распредвалов моторов серии A, на фото видно,что вращение с коленчатого вала передается на шестерню выпускного распредвала, после чего передается на впускной вал

Характеристики двигателя 7A-FE

Двигатель 7A-FE самый объёмный в серии «А». Его технические характеристики:

  • годы выпуска – 1990-2002;
  • точный объем – 1762 см²;
  • мощность (л.с.) – 105-120 л.с.;
  • крутящий момент (Н/м) – 149-159 Нм;
  • степень сжатия – 9,5;
  • периодичность замены смазки – 10,000 км, но лучше чаще;
  • допустимый расход масла – до 1 л на 1000 км;
  • объем масла в двигателе – 3,7 л;
  • используемое топливо – АИ 92;
  • питание – инжектор;
  • блок цилиндров из чугуна;
  • количество цилиндров – 4;
  • клапанов на цилиндр – 4;
  • ход поршня – 85,5 мм;
  • диаметр цилиндра – 81 мм;
  • рабочая температура – нет данных;
  • ГРМ – ремень;

Расход топлива мотора 7А

Для наглядности рассмотрим потребление бензина на трёх разных автомобилях.

  1. Тойота Авенсис Т220 с мотором 7А-ФЕ с 5-ступенчатой механикой в городском цикле на 100 км потребляет бензина 9,6 л, за городом аппетит снижается до 6,2 л.
  2. Королла Е100 с такими же агрегатами сжигает в городе 8,1 л, а на трассе 6,9 л.
  3. Тойота Карина с 7A-FE и 5МКПП имеет расход топлива в городском режиме 9,8 л, в загородном – 5,7 л, смешанный – 7 литров.

На какие автомобили устанавливался

Двигатель Тойота 7A-FE можно найти под капотами многих автомобилей:

  • Королла E100 (1993-1997);
  • Селика T200 (1993-1999);
  • Карина T190 (1994-1996);
  • Корона T190 (1994-1996);
  • Спринтер E110 (1995-2001);
  • Калдина T190 (1996-1997);
  • КаринаT210 (1996-2001);
  • Корона T210 (1996-2001);
  • Авенсис T220 (1997-2001);
  • Королла Спасио E110 (1997-2001);
  • Калдина T210 (1997-2001);
  • Королла E110 (1997-2002).

Недостатки, минусы и слабые места мотора 5S-FE

Возможные проблемы 5S-FE:

  • после 300 тыс. км может увеличиться расход масла.;
  • датчики температуры ОЖ и другие иногда дают сбои;
  • при большом пробеге стартер доставляет неприятности при частых запусках, легко ремонтируется;
  • масляной насос и помпа могут потребовать замену;
  • если не крепко зажать пару болтиков в ГБЦ, то это будет серьёзным минусом в работе двигательной системы;
  • неисправный лямбда зонд провоцирует большой расходует много топлива;
  • балансирные валы труднодоступны.


Коленвал 5С-ФЕ

Также слабые места есть в коленвале, который не легко заменить на новый. Большинство электро-механизмов ломается через 10 лет использования. Поэтому нужно следить за датчиками скорости и детонации.

Описание модели 3S GE

Двигатель 3S GE, это усовершенствованная модель раннего мотора, выпускаемого под модификацией 3S FE.

Серия моторов 3S модификации GE расшифровывается:

  • 3 – обозначение, используемое внутри корпорации Toyota;
  • S – серия силовой установки;
  • G – модель форсированных моторов;
  • E – горючее подаётся путём распределённого впрыска

По сравнению с исполнением FE, модификация считалась форсированной. У моторов установлено по два распределительных вала, каждый с ременным приводом. В серии FE привод от ремня имел только один вал (впускной), второй работал за счёт шестерни. Материал остова двигателя, чугун, мотор весит 143 килограмма. Головка блока выполнена из алюминия, оснащена шестнадцатью клапанами, деталь разрабатывала японская компания Yamaha.

В конструкции мотора применяется специально разработанный механизм (OSTS), за счет которого, уплотнение головки блока меняется без снятия валов. Клапана регулируются шайбами, расположенными под толкателями (в FE модификации — над толкателями). Дальнейшее усовершенствование мотора снабдило головку устройством регулировки фаз распределения газов. Начиная с четвёртого поколения, механизмом снабжались клапана впуска (VVT-i), пятое поколение получило регулировку впускных и выпускных клапанов (Dual VVT-i).

Агрегаты GE оснащены воздушным коллектором с регулируемым процессом впуска. Механизмы регулировки разработаны компанией Toyota, носят аббревиатуру T-VIS (меняется геометрия каналов впуска) или ACIS (меняется длина тракта впуска).

Особенности конструкции

Двигатель 7A FE имеет следующие особенности конструкции узлов и механизмов:

  • 16 клапанов,по 4 на каждый цилиндр;
  • Распредвалы уложены в подшипники скольжения внутри гбц;
  • Лишь один распредвал имеет связь с ремнем;
  • Впускной распредвал приводится в действие от выпускного;
  • Для предотвращения грохота, шестерню распредвала нужно взвести;
  • V-образное расположение клапанов;
  • Длинноходная конструкция мотора;
  • EFI впрыск;
  • Прокладка ГБЦ металлопакет;
  • Установка разных распредвалов, в зависимости от автомобиля в котором стоит мотор;
  • Не плавающий поршневой палец.

Привод распредвалов моторов серии A, на фото видно,что вращение с коленчатого вала передается на шестерню выпускного распредвала, после чего передается на впускной вал

Список моделей авто, в которых устанавливался

Проектировался мотор 5A FE, не только под конкретные классы C и D, но и под семейства автомобилей Toyota:

  • Carina – 1990 – 1992 в кузове АТ170, 1992 – 1996 в кузове АТ192 и 1996 – 2001 в кузове АТ212;
  • Corolla – 1989 – 1992 в кузове АЕ91, 1991 – 2001 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Ceres 1992 – 1998 в кузове АЕ100;
  • Corona – 1989 – 1992 в кузове АТ170;
  • Soluna – 1996 – 2003 в кузове AL50 для Юго-Восточной Азии;
  • Sprinter – 1989 – 1992 в кузове АЕ91, 1991 – 1995 в кузове АЕ100, 1995 – 2000 в кузове АЕ110, Marino 1992 – 1998 в кузове АЕ100;
  • Vios – 2002 – 2006 в кузове AXP42 для Китая;
  • Tercel – 1990 – 1994 в кузове седан для Чили и купе для Канады, США.

Toyota Soluna

Регламент обслуживания 5S FE 2,2 л

Чтобы двигатель 5S FE прослужил больше 300000 км пробега, производитель рекомендует придерживаться графика ТО:

  • приводной ремень навесного оборудования и распредвала полежит замене через 50000 км;
  • зазоры клапанов рекомендовано регулировать после 30000 пробега;
  • очистка вентиляции предусмотрена изготовителем картера каждые 2 года;
  • производитель рекомендует заливку нового моторного масла и замену масляного фильтра через 7500 км;
  • следует заменить топливный фильтр после 40000 пробега;
  • воздушный фильтр обновляют ежегодно согласно инструкциям производителя;
  • присадки внутри антифриза с завода имеют ресурс около 40000 км;
  • замена свечей зажигания в системе DIS-2 движков производится через 20000 пробега;
  • прогорать впускной коллектор начинает после 60000 км.


Обслуживание 5S-FE

Тонкости ремонта и покупка контрактного мотора

Также в процессе эксплуатации моторов 5A-FE выявляются небольшие недостатки:

  • двигатель имеет расположенность к высокому износу постелей распределительных валов;
  • фиксированные поршневые пальцы;
  • сложности иногда возникают с регулировкой зазоров во впускных клапанах.

Однако, капитальный ремонт 5A-FE — достаточно редкое явление.

При необходимости замены мотора целиком, на российском рынке сегодня можно без особых затруднений найти контрактный двигатель 5A-FE в очень неплохом состоянии и по приемлемой цене. Стоит пояснить, что контрактными принято называть двигатели, которые не эксплуатировались в России. Говоря о японских контрактных моторах, следует заметить, что в большинстве они имеют небольшой пробег и соблюдены все требования производителя в отношении технического обслуживания. Япония давно считается мировым лидером по быстроте обновления модельного ряда автомобилей. Таким образом, на авторазборки там попадает много автомобилей, двигатели которых имеют изрядный запас ресурсу эксплуатации.

Силовой агрегат 5A- FE разрабатывался на базе известной тойотовской серии 4А. по сути, этот мотор получен простым уменьшением диаметра цилиндров до 78.7 мм и получения общего литража 1,5. Все преимущества и недостатки прародителя 5A- FE скрупулезно принял в наследство – и продолжает выпускаться до сих пор (с 1987 года). Это сугубо «гражданский» двигатель, не предназначенный для гонок и каких-либо спортивных достижений. Мотором 5A- FE в разные годы комплектуются Toyota (Corolla , Corona , Carina , Touring , Vios , Sprinter , Tercel ) и FAW Xiali Weizhi .

Некоторые характеристики 5A-FE

Двигатель 5A fe купить можно в двух вариантах: карбюратор или инжектор. Это рядный чугунный мотор на 4 цилиндра со степенью сжатия 9,6-9,8. Различные модификации мотора имели существенную разницу по мощности, оборотистости и тяге. Все моторы работают на Аи-92 и отличаются довольно небольшим расходом – порядка 5,0 литров в смешанном цикле. Основные модификации двигателя :

  • 5А- F – это карбюраторный агрегат, уменьшенная версия 4A, которая производилась всего 3 года (1987-1990). Развивает мощность до 85 «лошадей».

5A-FE – усовершенствованная версия 5А- F, получившая электронный впрыск и мощность 105 л.с. Выпускался с 1987 по 2006 для комплектации автомобилей Toyota; сейчас этот мотор устанавливается на китайские машины FAW.

5A-FHE – на этом двигателе используются принципиально новые распредвалы, доработанная ГБЦ, изменены впуск-выпуск. Мотор мощностью 120 л.с. изготавливался в 1989-1999 только для японского рынка.

В принципе, неплохой недорогой двигатель, вполне ремонтопригодный. Найти бу двигатель 5A fe с хорошим ресурсом реально, он спокойно выхаживает 300 тысяч и больше, если вовремя менять масло, лить нормальный бензин и регулярно обслуживать автомобиль.

Характерные болячки

Многие из них – следствие возраста, а не конструктивные просчеты разработчиков, но владельцам от этого не легче. Итак, с чем придется столкнуться, установив 5A- FE на машину:

  • Высокий расход из-за лямбда зонда (замена решает вопрос). Причина также может быть в форсунках или датчике абсолютного давления.

Плавание или повышение оборотов, «зависание» — это капризничают клапан холостого хода и/или дроссельная заслонка. Их чистка поможет, можно заодно проверить свечи, клапан вентиляции картера.

Расход масла больше литра на тысячу. В принципе, ничего страшного, но можно поменять кольца и колпачки.

Стук, который развивается после 100 тыс. пробега – это в отсутствие гидрокомпенсаторов изменились зазоры на клапанах, нужно регулировать.

Контрактный двигатель 5A-fe

Постоянное внимание к мотору напрягает, требует времени и расходов. Агрегат точно не становится моложе, поэтому проблему кардинально поможет решить только более «свежий» контрактный мотор 5A fe

Мы предлагаем заказать контрактный двигатель 5Afe у нас или приобрести один из моторов, уже имеющихся на складе. Все агрегаты прошли серьезную диагностику, готовы к немедленному использованию, имеют реальные данные о пробеге и моторесурсе, гарантии качества.

Семейство А входит во вторую волну (1980 – 2000) японского моторостроения Toyota. Исполнение 5А имеет меньший диаметр поршня, чем предыдущей версии 4А – 78,7 мм вместо 81 мм. Объем двигателя снизился до 1,5 л, мощность до 105 л. с., крутящий момент до 143 Нм. В отличие от предыдущей серии двигатель 5A FE не имеет спортивных версий GE, турбированных модификаций и генераций с конструктивными изменениями.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
