Топливный фильтр газель некст

Замена топливного фильтра на Газель Некст

Ход выполнения работ по установке:

  • Помещаем машину на смотровой канал.
  • Глушим двигатель.
  • Открываем капот.
  • С корпуса ТФ отсоединяем шланг подачи горючего, колодку с проводами от датчика воды.
  • Отвинчиваем пластиковую крышку.
  • Извлекаем ТФ в сборе.
  • Выкручиваем сетку – сепаратор грубой очистки, очищаем ее от ворсы, мусора, металлических частиц.
  • Снимаем ТФ, проводим дефектовку штока, посадочного места.
  • Устанавливаем новый очиститель.
  • Наполняем корпус ТФ горючим, завинчиваем крышку.

Замена топливного фильтра своими руками завершена. Последующая профилактика через 15000 — 20000 км. Установка ТФ в бензиновом двигателе проводим по аналогичному алгоритму.

Некоторые мастера практикуют механическую подкачку топлива клапаном до момента запуска двигателя. Однако это на усмотрение специалиста, так как достаточно залить горючее в корпус, чтобы уровень покрывал фильтр топливный по верхнему периметру.

Фильтры грубой очистки

ФГО задерживают только крупные частицы примесей в топливе. Изготавливаются они обычно в форме металлической (латунной) сетки, которую можно вынуть, промыть и вернуть на место.

В карбюраторных системах используют несколько сеток грубой очистки с ячейками разного размера.

  1. Сетка с крупным ячейками установлена на горловине бензобака.
  2. Сетка с более мелкими ячейками установлена на топливозаборнике.
  3. Сеткой с самыми мелкими ячейками оборудован впускной штуцер.

Фильтры грубой очистки представляют собой латунную сетку

В случае инжекторного двигателя ФГО с сеткой встраивается в топливный насос бензобака.

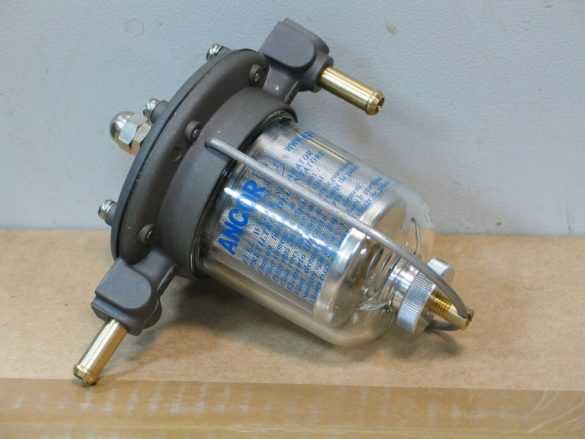

Дизельные агрегаты обычно оборудованы фильтром-отстойником. Это, однако, не исключает использование сеток.

Фильтр грубой очистки дизельного топлива имеет ряд преимуществ перед сетками, надёжно защищая двигатель от попадания в него капель конденсата.

Дизельный ФГО не является одноразовым. Его можно промыть и установить на место.

Конструкция и принцип работы фильтра-отстойника грубой очистки

Фильтр-отстойник состоит из следующих элементов:

  • корпус с крышкой;
  • фильтрующий элемент из алюминиевых пластинок толщиной 0,15 мм с выступами в 0,05 мм — находится на втулке в прикреплённом к корпусу стакане;
  • вкрученная в корпус втулка с резьбой;
  • распределитель, прижимаемый втулкой;
  • уплотняющая паронитовая прокладка между стаканом и корпусом;
  • успокоитель, находящийся в нижней части корпуса.

Дизельные двигатели обычно оборудованы фильтром-отстойником

Фильтр-отстойник работает по следующей схеме:

  1. Через отверстия в распределителе дизельное топливо поступает в фильтр.
  2. Топливо движется ниже в успокоитель — здесь остаются крупные частицы механических примесей и конденсат.
  3. Затем горючее идёт вверх к сетке фильтрующей части, на которой остаются мелкие частицы примесей.
  4. Через топливоотвод горючее поступает в двигатель.

Промывка топливного фильтра тонкой очистки

Топливный фильтр тонкой очистки при нормальном отстое и фильтрации топлива промывается через каждые 900 ч работы дизеля или раньше при показании манометром давления ниже 0,2 кгс/см2, что свидетельствует о загрязненности фильтра.

Для промывки топливного фильтра тонкой очистки не­обходимо:

1) Закрыть кран топливного бака.

2) Слить топливо из корпуса фильтра, для чего отвинтить сливную пробку и продувочный вентиль на крышке фильтра.

3) Тщательно очистить от грязи и пыли корпус и крышку фильтра, а также место их соединения.

4) Отвинтить болты крепления крышки и снять крышку с про­кладкой.

5) Вынуть плиту с укрепленными на ней фильтрующими эле­ментами.

6) Поставить плиту с элементами на плоскую поверхность элементами вниз, поочередно сжать пружины, вынуть штифты, снять сухарики, пружины и плиту. Затем снять элементы со стержней.

7) Промыть в чистом керосине или дизельном топливе все детали фильтра, за исключением сменных фильтрующих элементов, которые заменяются новыми.

Затем взять каждый элемент рукой за нижний конец и лег­ким нажимом повернуть на пол-оборота для того, чтобы торцы элемента плотно прилегали к плите и упорной шайбе. При уста­новке фильтрующих элементов на плите следить за тем, чтобы они были параллельны между собой и под прямым углом к плите. Перед установкой новых элементов тщательно вымыть руки.

При промывке фильтра одновременно заменяются все три фильтрующих элемента; частичная замена ни в коем случае не допускается.

9) Промыть керосином или дизельным топливом внутреннюю полость корпуса фильтра и крышки, ввинтить сливную пробку.

10) Убедиться, что между торцами стержней фильтрующих элементов и стенкой крышки фильтра имеется зазор. Величину зазора можно определить путем замера выступающей над плитой части стержней и глубины полости крышки. При отсутствии зазо­ра крышка нажмет на стержни и фильтрующие элементы опустят­ся вниз, образуя зазоры между плитой и торцами фильтрую­щих элементов, через которые будет проходить нефильтрованное топливо.

11) Заменить поврежденные прокладки, поставить на место плиту с фильтрующими элементами и крышки фильтров. При уста­новке крышки тщательно проверить чистоту верхней плоскости плиты, пружин с сухариками и внутренней полости крышки фильтра, так как детали соприкасаются с профильтрованным топливом.

12) Заполнить топливную систему топливом согласно указа­ниям в разделе «Заполнение топливной системы дизеля топливом».

Фильтрующие элементы тонкой очистки, имеющие два слоя фильтровальной бумаги, могут использоваться повторно. Для этого надо сменить засоренный слой намотки и слой фильтрую­щей бумаги на всех трех элементах. После повторного засорения фильтрующие элементы обязательно должны быть заменены.

Возможно, Вас так же заинтересует:

mse-online.ru

Топливная система автомобиля

Система автомобиля «Газель» состоит из механизмов и устройств, взаимодействующих между собой для обеспечения хода. Она включает в себя:

  • топливный бак;
  • карбюратор;
  • фильтр грубой и точной очистки;
  • бензонасос.

Вместимость топливного бака составляет 64 литра. Отверстие для заливки располагается по левому борту и при помощи резиновой трубки соединяется с баком. На входе в отверстие, внутри стоит обратный клапан, не позволяющий вытекать топливу. Бак закрепляется хомутами и кронштейнами к лонжеронам. При установке хомутов, между ними и стенками бака делаются прокладки из картона.

Закрывается горловина пробкой. Пространство в баке над поверхностью топлива при помощи двустороннего клапана связано с атмосферой, который пропускает воздух по мере уменьшения уровня жидкости или производит сброс давления, если температура окружающего воздуха становится выше. Клапан крепится на горловине бачка и соединяется с вентиляционным штуцером с помощью пластиковой трубки. Штуцер крепится резьбовым соединением вверху бака.

Модуль топливной системы автомобилей установлен в баке, легко делается замена бензонасоса. «Газель» микроавтобус совмещает модуль с прибором показания уровня топлива. Топливная жидкость поступает из топливного бака, пропускается через фильтровальную сетку, которая устанавливается на топливном насосе.

Трубопроводы топлива выполнены из латуни. Трубки взаимодействуют с баком, фильтром-отстойником, бензонасосом, фильтром тонкой очистки. Для соединения используют накидные гайки, стяжные хомуты, конические муфты и штуцеры. Трубопровод для слива остатков топлива от карбюратора улучшает функционирование системы питания и позволяет запускать нагретый двигатель в жаркую погоду.

Алюминиевая топливная рампа нужна для передачи топливной жидкости к форсункам и крепится к входящему трубопроводу при помощи двух болтов. Штуцер из латуни соединяется с трубопроводом подачи топлива, устанавливается в передней части рампы.

Как устроен топливный фильтр тонкой очистки?

Бензиновый фильтр для топлива устроен подобно масляному. Внутри небольшого по объему узла размещается разветвленная поверхность фильтрующего элемента из специальной бумаги, сложенной в форме мехов гармошки или многослойной полуокружности. В конструкции этих узлов используют факт из практики — чем больше площадь фильтрующей поверхности, тем длиннее срок службы.

  • Фильтры карбюраторных двигателей должны задерживать инородные частицы величиной свыше 20 мкм. Давление бензина в топливопроводах таких машин невелико, поэтому фильтры тонкой очистки изготавливают для них из прозрачного пластика, через стенки которого можно оценить степень загрязненности.
  • Фильтры инжекторных ДВС по причине более сложного устройства и наличия высокоточных деталей задерживают частицы размером меньше 10 мкм. Давление бензина в них выше, поэтому магистральные топливные фильтры изготавливают в металлическом корпусе. Погружные делают из высокопрочного пластика.
  • К фильтрам, через которые проходит топливо дизельных транспортных средств, предъявляются еще более жесткие требования. Чтобы ТНВД (топливный насос высокого давления) работал долго и надежно, размер частиц не должен превышать значение 5 мкм.

Устройство дизельного топливного фильтра сложнее бензинового. В нем, кроме фильтрующего элемента в форме цилиндра, обязательно присутствует сепаратор, отделяющий от топлива и собирающий на дне фильтра воду, которую при получении сигнала на панели приборов следует периодически сливать.

Для борьбы с парафиновыми хлопьями хорошие дизельные фильтры оснащают системой подогрева, которая их расплавляет. Давление в топливной системе дизеля высокое, поэтому силовые детали конструкции — металлические. Фильтрующие элементы — многослойные синтетические микроволокна или прессованные материалы.

Топливные фильтры для газобаллонного оборудования изготавливают из металла, реже — из пластика. Конструкция — такая же, как у магистральных фильтров для жидкого топлива. В качестве фильтрующих элементов используется целлюлоза (картон) со специальной пропиткой для влагостойкости, полиэстер, стекловолокно, булпрен (пенистая структура). Фильтрация также двухэтапная — грубой и тонкой очистки. Замену газовых фильтров рекомендуют производить каждые 10 тысяч км пробега.

Когда пора менять

Вы можете купить себе новый ТФ буквально сразу, как приобрели машину с салона или взяли с рук. Но через сколько его можно или нужно менять?

Если вы поменяете ТФ на подержанном авто сразу, как только переоформите его, ничего плохого не случится. Неизвестно какой там стоял фильтр до этого и сколько он уже накатал километров и как давно его менял предыдущий владелец.

Периодичность замены ТФ может существенно отличаться в зависимости от целого ряда факторов:

  • состояние автомобиля;
  • стиль вождения;
  • условия эксплуатации;
  • работа топливной системы;
  • качество проводимого ремонта, касающегося двигателя и топливной системы;
  • качество АЗС, на которых заправлялся предыдущий владелец подержанного авто;
  • тип двигателя;
  • мощность мотора и пр.

Только конкретное руководство по эксплуатации может вам ответить. И то, как часто меняется ТФ, зависит от вас конкретно.

Вообще, скажу я вам, многие считают, что на дизельных машинах ТФ меняют каждые 30 тысяч километров пробега, а на бензиновых — от 60 до 100 тысяч километров. А некоторые автопроизводители вовсе говорят, что установленный с завода фильтр прослужит столько же, сколько сама машина.

Увы, но эти цифры далеки от истины. Почему? Все просто. Здесь учитывается идеальное условие эксплуатации. То есть ровные дороги, высококачественное топливо, размеренный стиль вождения и так далее. Что из этого есть у вас? Лично у меня проблемы по всем пунктам, поскольку ездить по нашим дорогам подобным образом невозможно, даже при большом желании.

Потому реалии таковы, что дизельные фильтры меняют каждые 10-30 тысяч километров, а бензиновые — 20-60 тысяч. Да, есть исключения, когда машина редко эксплуатируется, водитель предельно аккуратный и заправляется на самых лучших АЗС. Тут фильтр действительно может прослужить все 50-100, а то и больше тысяч километров.

Дам один далеко не самый плохой совет. Учитывайте пробег и сопоставляйте с условиями эксплуатации автомобиля. Так вы точно будете понимать, как часто следует менять ТФ.

Автомобиль — это настолько продвинутое изобретение, что он сам подаст признаки, свидетельствующие о необходимости замены.

Машина говорит «Пора!»

Есть топливный датчик, показатели температуры двигателя, выхлопная система, отзывчивость педали газа и прочие источники информирования о состоянии фильтрующего устройства.

Когда машина говорит о возникших проблемах, водитель сразу же меняет расходники. После замены все возвращается к прежнему состоянию и так до следующего обслуживания.

Когда менять? Тогда, когда автомобиль выдает следующее:

  • двигатель работает неровно, чувствуются сбои;
  • при нажатии на педаль газа ощущается потеря мощности;
  • резко растет расход топлива при нормальных условиях эксплуатации;
  • из выхлопной трубы валит дым;
  • симптоматика проявляется по нарастающей.

Перед тем как поменять ТФ, обязательно загляните в руководство по эксплуатации, посмотрите видео и точно определите, где стоит фильтрующее устройство конкретно в вашем случае.

На самом деле заменить фильтр своими руками не составляет проблем в большинстве машин. Хотя на некоторых снятие требует помощи специалистов. Не знаю почему, для меня это загадка, но некоторые автопроизводители ставят фильтры в такие глубокие и труднодоступные места, что диву даешься. Видимо, это специально для того, чтобы вы обращались в специализированный автосервис. Других объяснений тому, где стоит ТФ, я найти не могу.

Еще один важный вопрос — это цена. Как вы думаете, сколько стоит ТФ? Немного. Нет смысла покупать на недорогой автомобиль какой-то супер дорогой фильтр. Есть рекомендации относительно характеристик фильтр, предусмотренных заводом. Им и следуйте. Можете даже сравнить фильтр по фото и найти себе точно такой же, если предыдущий работал отлично, но его ресурс уже иссяк.

Надеюсь, статья была полезной и доступной. Пишите свои комментарии, оставляйте отзывы и задавайте вопросы. Будем на них отвечать.

Watch this video on YouTube

Подписывайтесь, приглашайте своих друзей и не забывайте о нас!

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

  • гаечные ключи;
  • плоскогубцы;
  • отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

  • снять с аккумулятора клеммы и заднее сидение авто;
  • открутить декоративную прокладку;
  • отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
  • отсоединить топливные магистрали;
  • вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

  • вначале демонтировать наконечники соединительных трубок;
  • ослабить крепление, открутив гайку;
  • отсоединить трубки от топливного фильтра;
  • снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

  1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
  2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
  3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
  4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
  5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
  6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
  7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

  • вначале нужно открутить все крепежи, ослабить хомуты;
  • отсоединить от корпуса топливные шланги, снять разъем водного датчика;
  • после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

Периодичность замены фильтрующего картриджа топливного фильтра на Газелях составляет 10-25 тысяч км пробега в соответствии с сервисной книжкой определённой модели. Последние версии дизельных агрегатов Cummins с системой распределённого впрыска топлива «Common Rail» требуют более внимательного подхода к качеству топливной смеси, поэтому на них рекомендуют устанавливать более качественные фильтрующие элементы из пористой керамики. Засор топливной системы по причине износа элемента фильтрации проявляется следующими характерными симптомами:

  • Падение мощности агрегата
  • Повышенный расход топлива
  • Двигатель не держит обороты на холостом ходу
  • Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
  • Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

  • Карбюраторного типа (выпуск до 2004 года) – каталожный номер 2108-1117010, подходят также для модернизированных инжекторных агрегатов
  • Газель с бензиновым двигателем ЗМЗ-406 – каталожный номер NF-2110G, NF-2111G (с установкой типа «хомут»)

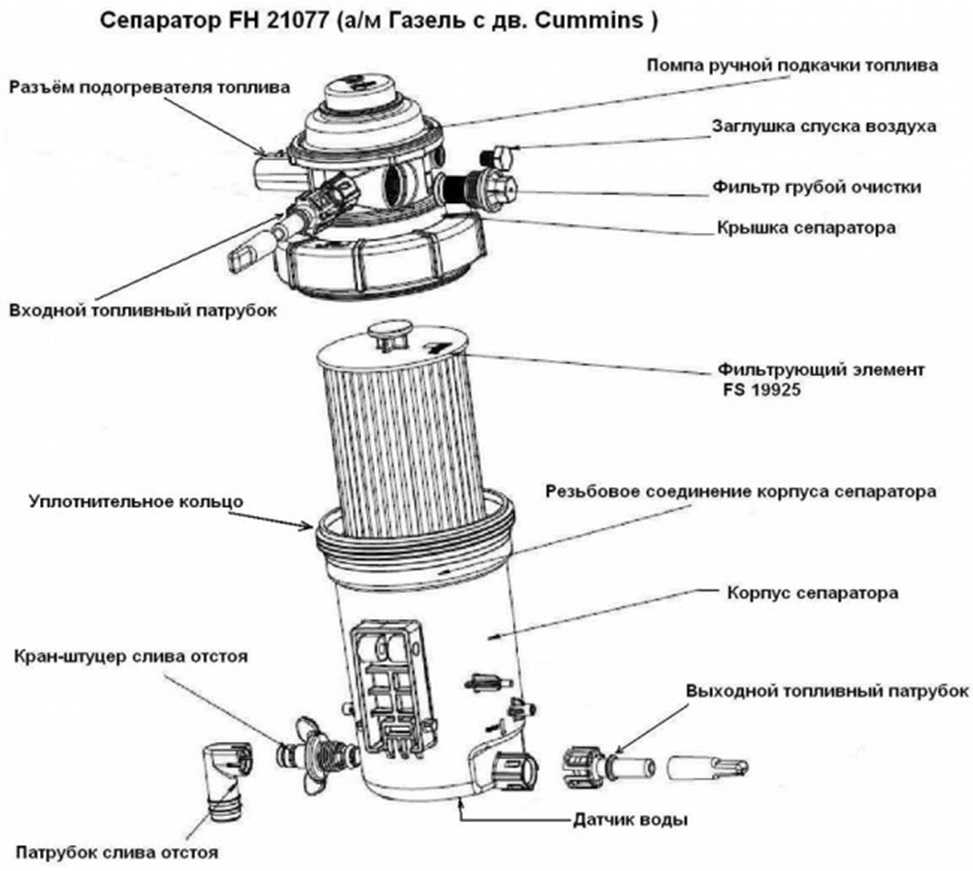

  • Газель Бизнес, Соболь, Некст нового поколения с дизельными двигателями Евро-3 и системой топливопровода на полиамидной основе – каталожный номер NF2112G
  • Газель с турбодизельными агрегатами «Cummins» Евро-3, Евро-4 (Бизнес, Некст) – каталожный номер FS-19925.

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

При подборе учитывают артикул, который соответствует VIN определённой модели – большинство картриджей стандартизированы, поэтому при необходимости на старые модели Газелей можно установить качественные мембраны, которыми оснащают современные дизельные «камминсы».

Бренд Страна -изготовитель Тип Артикул Цена
Big Filter Россия Cummins 2.8 оригинал GB6222 460 рублей
FLEETGUARD Германия Cummins ISF2.8 аналог FS19925 1540 рублей
SCT Корея Cummins ISF2.8 аналог SC7064 780 рублей
Невский фильтр Россия ЗМЗ-405, 406 4062-1109013-20 305 рублей
Невский фильтр Россия инжектор ГАЗель Евро-3 211251100 450 рублей
FOTON Россия Cummins 2.8 аналог FS19925 970 рублей
GOODWILL Германия ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8 FG-110/1 (FS19925) 650 рублей

Виды топливных фильтров

Все топливные фильтры различают по следующим параметрам:

  • степени очистки (тонкой, грубой);
  • типу корпуса (металл, пластик);
  • рабочему давлению (низкого, высокого);
  • виду топлива (бензин, солярка).
  1. Фильтры грубой очистки устанавливают перед топливным насосом бензиновых двигателей. На дизельных двигателях, если есть вероятность заправки некачественной соляркой, перед топливным насосом высокого давления (ТНВД) устанавливают оба вида фильтров.
  2. Фильтры в пластиковом корпусе применяют для предварительной очистки в топливопроводах низкого давления. Фильтры в металлическом корпусе применяют как в топливных магистрялях низкого давления дизельных двигателей, в которых необходимо обеспечить функцию ручной подкачки топлива, так и в топливопроводах высокого давления.
  3. Фильтры низкого давления применяют только в соответствующих им топливопроводах – перед насосом в инжекторых, а также до и после топливного насоса в карбюраторных двигателях. Наполнение и корпус фильтра не рассчитаны на высокое давление топлива, а также имеют меньшую степень фильтрации. Фильтры высокого давления (до 10 атмосфер) обеспечивают гораздо более качественную защиту, но хорошо работают лишь на своих участках. Установка такого фильтра в участок с низким давлением приведет к серьезному падению количества топлива, которое поступает к насосу или карбюратору.

Это интересно: Проверка катушки зажигания тестером: определяем рабочее состояние

Фильтр для карбюратора

Поскольку карбюраторный двигатель отличается низким давлением, рабочая смесь попадает в мотор по специальным резиновым шлангам. Именно в них «врезается» фильтрующий элемент. Это может быть изделие из пластмассы либо металла. В изделии имеется 2 трубки (впуск/выпуск). В целях наибольшей надёжности шланги закрепляются при помощи специальных зажимов.

Фильтр для инжектора

Особенность этого элемента — передача ключевой функции на центральный электронный блок. Рабочая смесь поступает в двигатель под высоким давлением, а это предполагает наличие металлических топливопроводов высочайшего качества. Если говорить о самом топливном насосе, то он производится из стали либо иных особо прочных металлов. В качестве соединителей используются резьбовые элементы.

Фильтр для дизеля

Топливо для дизельного двигателя считается самым «грязным» из существующих сегодня, оно предполагает повышенную очистку от всевозможных примесей. Наибольшую опасность внутренним элементам автомобиля несут парафины. Они, трансформируясь в кристаллы, засоряют основные зазоры у деталей. А потому на транспортные средства, работающих на солярке, как правило, ставится два фильтрующих устройства – главное и дополнительное. Это позволяет очищать топливо от ненужных примесей на 100%.

Разновидности фильтров

Кроме того, фильтрующие элементы, устанавливаемые на транспортные средства, различаются по следующим характеристикам:

  • степень очистки (грубая/тонкая);
  • вид кожуха (металл/пластмасса);
  • рабочее давление (высокое/низкое);
  • тип горючего (солярка/бензин).

Замена фильтрующего элемента фильтра тонкой очистки с двигателем ЗМЗ-402

Заменить фильтрующий элемент или разобрать фильтр можно не снимая фильтр с двигателя

В зависимости от варианта исполнения внутри стакана-отстойника фильтра может быть установлен фильтрующий элемент из латунной сетки, фильтрующей бумаги или пористой керамики.

Отворачиваем гайку-барашек в нижней части фильтра.

Отводимв сторону держатель стакана.

Вынимаем стакан, сливаем остатки топлива, вынимаем фильтрующий элемент и пружину

Промываем снятые детали в растворителе. Аккуратно собираем фильтр с новым элементом в обратном порядке

Нужно проследить, чтобы прижимная пружина была расположена в углублении фильтрующего элемента без перекоса, а сам элемент был точно надет на центрирующий бурт корпуса.

Барашковую гайку скобы нужно затягивать только усилием руки.

В случае повреждения прокладки и течи топлива между крышкой и отстойником фильтра замените уплотнительную резиновую прокладку отстойника, вынув ее из проточки корпуса.

При использовании фильтрующего элемента из латунной сетки или керамики его следует промыть в чистом бензине и использовать повторно.

Бумажный элемент замените новым.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

  • Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
  • Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

  • карбюраторные;
  • дизельные;
  • инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

  • Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
  • Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
  • Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Это интересно: Как сбросить сигнализацию Томагавк 9020

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
