Как снять обшивку двери на шевроле авео: фото и видео

Дополнительная информация

Касательно Chevrolet Aveo в модификации Т200, в этом автомобиле используется немного другая обшивка дверей. Отличия касаются по большей части только месторасположения крепежа. Дверную карту Т200 держат 3 самореза. Один из саморезов находится в углублении рукоятки, он спрятан заглушкой. Два других самореза находятся в самом низу двери, с левой и правой стороны.

Так же как и в старших модификациях, Т200 использует внутреннюю ручку двери, окантованную пластиковой рамкой. В автомобиле Шевроле Авео Т200 рамка внутренней ручки является круглой, но снимается она по аналогии с рамками у старших моделей (Т250 и ЗАЗ Вида).

На этом отличия в дверных картах вышеуказанных автомобилей заканчиваются. Несмотря на небольшие конструктивные различия дверные карты ZAZ Vida, Т250 и Т200 отсоединяются практически по одному и тому же принципу.

Источник

Как снять дверную карту Chevrolet Aveo Т250

Как было сказано выше, дверные карты на некоторых модификациях Chevrolet Aveo Т250 и ZAZ Vida могут отличаться между собой. Различия, конечно, незначительные, но они могут сбить с толку, если о них не знать.

Последние модели Chevrolet Aveo Т250 сходили с конвейера с наличием на дверных картах большой ручки, которая дополнительно оснащалась декоративной облицовкой. Под конец выпуска Т250 практически все модели данного авто поставлялись с электростеклоподъемником, то есть в них отсутствует поворотная ручка.

Снимаем декоративную накладку ручки. Ее нужно просто поддеть маленькой отверткой или съемником, дальше она легко отсоединяется.

Ниже прилагается видеоролик, как снять дверную карту в Шевроле Авео Т250:

Обклеить двери Авео шумкой не представляет особой сложности.

Вопрос, как снять обшивку двери Авео Т250, поднимался выше. После снятия обшивки, поверхность, к которой будем приклеивать изоляцию, нужно обезжирить. Далее клеим виброизоляцию, наносим «Сплэн». Все отверстия, кроме динамика, заклеиваем «Вибропластом». Обшивку также оклеиваем шумоизоляцией, после чего устанавливаем на место.

Как снимается уплотнитель

Резиновые уплотнители на дверях периодически изнашиваются от старости или условий эксплуатации. Заменить их несложно. Чтобы снять уплотнитель, нужно найти в ленте разрыв, потянуть уплотнитель на себя и вытащить его. После, аккуратно примерив, вставляем новый уплотнитель.

Установка динамиков в задние двери

Установить колонки в двери Авео сзади можно самостоятельно. Для этого нужно:

  1. Снять обшивку двери.
  2. Разобрать среднюю стойку и берем оттуда провода. Порожки и сама стойка держатся на защелках. Провода с одной стороны будут зеленый и черный, с другой белый и синий.
  3. Протолкнуть акустические провода через резиновый кожух.
  4. Закрепляем и подключаем динамик. Обычно для этого используется фанера и сплэн.

По отзывам, установка колонок в задние двери помогает добиться более объемного и качественного звука.

Точки подключения автосигнализации на chevrolet aveo t200/t250

Автор ParaZZZit

Ручник – в маленьком разъёме щитка приборов коричнево-белый угловой. Диод в разрыв.

У Pandora появился бесключевой обход на все старые GM. Для этого нужно подключиться проводами иммопорта (белым и зелёным) в разрыв второго пина (у Авео чёрный/белый) на блоке иммо. Белый к блоку иммо, зелёный в машину. В Алармстудии выбрать алгоритм обхода GM2.

ВАЖНО! АСС должно включиться ОДНОВРЕМЕННО с зажиганием, поэтому программируем его как Зажигание2, иначе обхода не произойдёт!

При бесключевом запуске на всех Авео на часиках на щитке светится красный светодиод до глушения. Управляется по “цифре”, отключить снаружи никак нельзя. Я разбирал часики и просто налепил на светодиод 4 слоя изоленты. Отлично помогло. И при необходимости можно легко вернуть всё в зад.

Как снять обшивку двери на Шевроле Авео

Вопрос, как снять обшивку двери на Шевроле Авео может возникнуть в разных ситуациях, например, при ремонте аудиосистемы или установке шумоизоляции.

Как снять обшивку водительской двери Шевроле Авео?

Перед тем, как снять карту двери Шевроле Авео, специальную подготовку проводить не нужно. Понадобятся только крестовая и шлицевая отвертки.

Снятие обшивки двери Шевроле Авео производится следующим образом:

  • Снимается хромированная накладка ручки. Нужно действовать аккуратно, чтобы не поцарапать её. Кстати, для предотвращения повреждений, хромированные ручки иногда покрывают прозрачным лаком.
  • Выкручиваются два винта на ручке.
  • Снимается пластиковая заглушка зеркала заднего вида. Её нужно достаточно сильно потянуть на себя. Будьте готовы к тому, что она сидит на своём месте очень плотно.
  • Снимается накладка под ручкой. Чтобы это сделать, оттягиваем её на себя и отверткой поочередно аккуратно отжимаем защёлки по периметру.
  • Через специальный проем снизу вставляется шлицевая отвертка и отжимается обшивка.
  • Отключается штекер стеклоподъемников (если они не электрические, ручку нужно открутить заранее), обшивка снимается.

С другой стороны снять обшивку передней двери Шевроле Авео можно по той же схеме.

Снятие обшивки задней двери Шевроле Авео производится аналогично.

Стоимость обшивки двери

Купить обшивку двери Авео можно как в магазинах, так и с рук или на разборке. В магазине цена обшивки передней двери колеблется от двух до шести тысяч рублей, задняя обшивка обойдется примерно в тысячу. Если говорить о ценах на разборке, то они, по обыкновению, договорные.

Шумоизоляция дверей Авео Т250

Обклеить двери Авео шумкой не представляет особой сложности.

Вопрос, как снять обшивку двери Авео Т250, поднимался выше. После снятия обшивки, поверхность, к которой будем приклеивать изоляцию, нужно обезжирить. Далее клеим виброизоляцию, наносим «Сплэн». Все отверстия, кроме динамика, заклеиваем «Вибропластом». Обшивку также оклеиваем шумоизоляцией, после чего устанавливаем на место.

Как снимается уплотнитель двери Шевроле Авео т250

Резиновые уплотнители на дверях периодически изнашиваются от старости или условий эксплуатации. Заменить их несложно. Чтобы снять уплотнитель, нужно найти в ленте разрыв, потянуть уплотнитель на себя и вытащить его. После, аккуратно примерив, вставляем новый уплотнитель.

Установка динамиков в задние двери Авео Т300

Установить колонки в двери Авео сзади можно самостоятельно. Для этого нужно:

  • Снять обшивку двери.
  • Разобрать среднюю стойку и берем оттуда провода. Порожки и сама стойка держатся на защелках. Провода с одной стороны будут зеленый и черный, с другой белый и синий.
  • Протолкнуть акустические провода через резиновый кожух.
  • Закрепляем и подключаем динамик. Обычно для этого используется фанера и сплэн.

По отзывам, установка колонок в задние двери помогает добиться более объемного и качественного звука.

Как снять обшивку двери шевроле авео (заз вида)

Южнокорейский бестселлер Chevrolet Aveo получил простой и незамысловатый салон, с лаконичной обшивкой. Как и все другие запчасти Шевроле Авео, элементы интерьерной обстановки южнокорейской машины имеют весьма и весьма неплохое качество.

Особенно продуманной является обшивка дверей, которую в народе называют дверными картами. Конструкцию дверной обшивки должен знать любой уважающий себя водитель и автомастер. Ведь дверная карта ограничивает доступ ко многим функциональным системам авто:

Обшивку дверей необходимо снимать как для ремонта, так и модернизации авто, это может быть установка шумоизоляции или тонирование стекол.

В самом низу страницы выложен основной видеоролик, автор которого наглядно демонстрирует порядок демонтажа дверной карты в автомобиле ZAZVida

Обратите внимание, ЗАЗ Вида является лицензионной копией Шевроле Авео в модификации Т250

Ниже будет описан технологический процесс отсоединения дверной карты в автомобиле ZAZ Vida 2021 года выпуска, а после этого будет отдельно описан процесс снятия дверной карты Chevrolet Aveo Т250, а также Т200.

Дополнительная информация

Разумеется, стоимость нового актуатора Chevrolet Aveo является не такой уж и высокой. Многим мастерам проще выложить $10 за новый оригинальный привод, чем морочить голову и тратить время на ремонт контактных дорожек.

Дополнительно стоит заметить, что к пробегу 150 000 (км) помимо актуатора и сама механическая часть замка на водительской двери будет иметь солидный механический износ. Опытные водители придерживаются мнения, что лучше сразу заменить весь замок в сборе, чем через 20 000 – 30 000 (км) возвращаться к ремонту замка, но уже его механической части.

Не нужно забывать и о необходимости периодической замены соленоидов центрального замка. Касательно замочных механизмов на пассажирских дверях, их рабочий ресурс существенно превосходит долговечность замка на водительской двери.

В процессе ремонта дверного замка открывается возможность для обслуживания многих других компонентов:

  1. Дверное стекло
  2. Стеклоподъемник
  3. Внутренняя ручка
  4. Наружная ручка
  5. Кнопочный блок
  6. Наружное зеркало
  7. и пр.

Кстати, в блоге по ремонту Шевроле Авео есть великолепная статья о ремонте кнопочного блока стеклоподъемника. Опытные мастера обычно подходят к ремонту двери комплексно. Разумеется, комплексное обслуживание является затратным как в финансовом плане, так и по времени.

Процесс демонтажа

Стоит понимать, что демонтаж дверей может понадобиться в том случае, если необходимо снять и покрасить дверь, или рихтовать элементы где деталь крепится. Таким образом обычно — это делают непосредственно на самом автосервисе. Но может случиться и такое, что придётся снимать самому автомобилисту. Данная инструкция поможет рассказать, как самостоятельно снять дверь на Chevrolet Aveo:

Первым делом необходимо собрать инструментарий, а именно понадобится ключ торцевая головка на 10. Теперь приступаем непосредственно к демонтажу:

  1. Обесточиваем автомобиль, поскольку в двери есть колодки проводов.
  2. Теперь необходимо открыть дверь.
  3. Нажимаем на фиксаторы на передней стойке и извлекаем жгут проводов.
  4. Отсоединяем жгут проводов от стойки.
  5. Головкой на 10 откручиваем болт ограничителя открытия двери на передней стойке.
  6. Теперь нам потребуется помощник, который будет придерживать дверь, пока мы будем откручивать крепление нижней и верхней петли двери.
  7. Далее можно проводить остальные операции.

Сборка проводится в обратном порядке.

Как Снять Обшивку Двери Авео

Chevrolet Aveo Снять обшивку двери

Привет, сегодня мы покажем как взлетать Обшивка передней и задней двери на Шевроле Авео. Например, может быть много причин для снятия обивки двери.

DAF-ROSTOV.RU »Chevrolet» Aveo »Снимите обшивку двери на Chevrolet Aveo своими руками. Молоток. Последовательность снятия обшивки дверей на шевроле авео. Уберите угол двери.

Удаление обрезки Дверь Aveo 2. 1. Снимите серебристую накладку на ручке. 4. Затем вставьте отвертку в специальный паз под кожухом (обозначен стрелкой) и отожмите кожух.

Чтобы выполнить эту процедуру спокойно, внимательно изучите фото ниже. Отсоединяем клемму управления стеклоподъемником и на двери водителя также есть клемма для кнопки открывания багажника и снимаем прокладку. И убедитесь, что после того, как эко-кожа нанесена на пластик, клей не выталкивается из области, на которую вы нажимаете. Как изменится тело Лады Грант через год.

Шевроле Авео

Удаление обрезки передняя дверь авео-1 снятие переднего кожуха двери Авео-2 Снятие облицовки задней двери Aveo-2 http: Вчера, вооружившись опытом зарубежных заводчиков Aveo, демонтировали переднюю правую дверь.

Www.aveoclub.info

Видео отчет о разборке кабины Aveo утюг для дальнейшего склеивания со звукоизоляцией. Третья часть из трех.

Под рукой был кифотроп, на случай, если скандал ударит его атлета. Может быть, что-то лучше на моих фотографиях. Снятие обивки передней двери Aveo-2 Содержание Photo Reporter http: Снимите серебряную накладку на ручке. Лучший инструмент для снятия пластиковой карты.

Мы смотрим с нижней части ручки, вставляем карту в слот и перемещаем ее по периметру, пока не откроются все защелки. Кстати, снимите ручку, если она в отличном состоянии, лучше всего покрыть ее слоями бесцветного лака. Два винта спрятаны под ручкой, откручиваем их. Мы также снимаем пластиковую накладку с зеркала заднего вида, просто потянув ее на себя.

Снять дверную накладку. Процедура не проста, если вы не знаете, как стрелять. На рисунке показан порядок, в котором защелки, удерживающие ручку, должны быть отключены

Сначала потяните ручку на себя, затем вставьте тонкую отвертку, отпустите первую защелку, осторожно потяните ручку на себя

Чтобы выполнить эту процедуру безопасно, внимательно изучите фотографии ниже. Тогда вы поймете расположение и действия защелок. Видео, показывающее, как это сделать, добавлено в конце отчета.

Затем стрелка вставляется в специальную прорезь в специальную прорезь, вставляется отвертка и корпус выдавливается. кожух сохраняет многоразовые ошибки Если у вас есть стандартный открыватель двери, то не трогайте его, если он уже заменен, как я. вытащите его. Отсоедините разъем управления стеклоподъемником и драйвер дверь Еще одна заглушка, кнопка открытия багажника и снятия кожи.

Интересно, что корпус состоит из 4 частей, соединенных между собой. Если вам нужно снять ручку двери, сожмите синий лепесток, открутите один винт и снимите ручку. Это в основном все. Но я продолжил. Подставка для динамика крепится на 3 винта. На подиум я поставил 13-дюймовые alpinas вместо обычных динамиков. Однако, подиумы должны были быть немного модернизированы, а именно вырезы, показанные стрелками под жесткостью колонны.

Осторожно снимите пластиковый клапан с кожуры, а не с конца, как показано на рисунке. Затем обработать в Вибромат и сплен двери

В среднем вам нужна половина листа на двери. Хотя это можно сделать и дальше, некоторые обрабатывают ту часть двери, на которой приклеен белый клапан.

Я этого не делал, и мне не хватало материалов. Соберите в обратном порядке. Видеоотчет всего вышеперечисленного: регистрация личного текста Удаление обивки задней двери Aveo-2 до содержимого 1.

Снятие и установка обивки задней двери | кузов | руководство chevrolet

Вам потребуются: торцовая головка “на 7”, пластиковая монтажная лопатка, отвертка с плоским лезвием. 1. Отсоедините провод от клеммы “минус” аккумуляторной батареи.

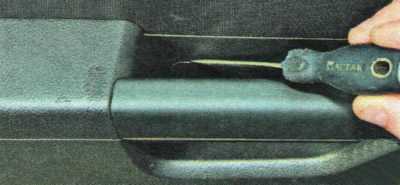

2. Поддев отверткой, откиньте заглушку винта крепления обивки под подлокотником…

3. …и выверните винт.

4. Подденьте заглушку, расположенную в облицовке внутренней ручки замка двери и извлеките заглушку…

5. …после чего выверните винт крепления обивки, расположенный под заглушкой.

6. Поддевая края обивки, выведите восемь пистонов (рис. 11.2) из зацепления с панелью двери.

7. Поднимите вверх передний край обивки двери, чтобы кнопка блокировки замка вышла из отверстия в обивке, и отведите обивку от панели двери.

8. Отожмите защелку наконечника оболочки троса внутренней ручки замка двери и отсоедините оболочку троса от кронштейна внутренней ручки.

9. Поверните наконечник троса и отсоедините его от внутренней ручки замка двери.

10. Сожмите фиксатор и отсоедините колодку жгута проводов от выключателя управления электростеклоподъемником, после чего снимите обивку задней двери. 11. Установите обивку задней двери и все снятые детали в порядке, обратном снятию.

Инструкция по обслуживанию Шевроле Авео Т300

Как Снять Обшивку Двери На Шевроле Авео

Как снять обшивку двери на Chevrolet Авео

Вопрос, как снять обшивку двери на Chevrolet Авео возникает в различных ситуациях, к примеру, выполняя ремонт аудиосистемы иначе говоря установке звукоизоляции.

Как снять обшивку водительской двери Шевроле Авео?

Загодя до того, как снять карту двери Chevrolet Авео, специальную подготовку проводить не надо. Пригодятся только крестовая и шлицевая отвертки.

Снятие обшивки двери Chevrolet Авео делается таким образом:

  • Снимается блестящяя накладка ручки. Необходимо действовать аккуратненько, чтоб не поцарапать её. Когда, для предотвращения повреждений, блестящие ручки время от времени покрывают прозрачным лаком.
  • Выкручиваются два винта на ручке.
  • Снимается пластмассовая заглушка зеркала заднего вида. Её необходимо довольно очень потянуть только на себя. Приготовьтесь для того, что она посиживает на своём месте очень плотно.
  • Снимается накладка под ручкой. Чтоб это сделать, оттягиваем её на себя лично и отверткой попеременно аккуратненько отжимаем защёлки по периметру.
  • Через особый просвет снизу вставляется шлицевая отвертка и отжимается обшивка.
  • Отключается штекер стеклоподъемников (если они механические, ручку необходимо открутить заблаговременно), обшивка снимается.

Как снять дверную карту Авео? / Vida/Aveo/Ravon door card disassembly

Видеоотчет по разборке салона авео до железа для предстоящей его оклейки звукоизоляцией. Треть из 3-х.

Несколько с иной стороны снять обшивку фронтальной двери Chevrolet Авео конечно по той же схеме.

Снятие обшивки задней двери Chevrolet Авео делается аналогично.

Стоимость обшивки двери

Приобрести обшивку двери Авео есть вариант как в магазинах, так и б/у по другому на разборке. В магазине стоимость обшивки фронтальной двери колеблется от 2-ух до 6 тыщ рублей, задняя обшивка обойдется приблизительно в тыщу. Если вести разговор о ценах на разборке, то они, по обыкновению, договорные.

Шумоизоляция дверей Авео Т250

Обклеить двери Авео шумкой не представляет особенной трудности.

Вопрос, как снять обшивку двери Авео Т250, подымался выше. После снятия обшивки, поверхность, к в которой требуется сможем познакомиться приклеивать изоляцию, необходимо обезжирить. Дальше клеим виброизоляцию, наносим «Сплэн». Нашему клиенту остается отверстия, не считая динамика, заклеиваем «Вибропластом». Обшивку также оклеиваем звукоизоляцией, после этого устанавливаем в район.

Как снимается уплотнитель двери Шевроле Авео т250

Резиновые уплотнители на дверях временами изнашиваются от старости либо критерий эксплуатации. Поменять их нетрудно. Чтоб снять уплотнитель, необходимо отыскать в ленте разрыв, потянуть уплотнитель только на себя и вынуть его. После, аккуратненько примерив, вставляем новый уплотнитель.

Установка динамиков в задние двери Авео Т300

Установить колонки в двери Авео сзади есть вариант без помощи других. Для этой цели необходимо:

  • Снять обшивку двери.
  • Разобрать среднюю стойку и берем оттуда провода. Порожки и сама стойка держатся на защелках. Провода положительный момент в том будут зеленоватый и темный, с другой белоснежный и голубий.
  • Протолкнуть акустические провода через резиновый кожух.
  • Фиксируем и подключаем динамик. Обычно для этой цели употребляется фанера и сплэн.

По отзывам, установка колонок в задние двери помогает достигнуть более большого и высококачественного звука.

Последовательность действий по снятию карты двери

  1. Первым делом, при помощи специальной плоской отвертки, снимите заглушку, которая находится за рычажком открытия двери. На следующих фото показано как это сделать.
  2. Затем снимите внутреннюю треугольную заглушку бокового зеркала (снимается легко и без использования инструмента).
  3. Теперь снимите ручку стеклоподъемника (если у вас отсутствуют электро-стеклоподъемники), выдавив отверткой специальный фиксатор. Смотрите фото ниже.
  4. Открутите крестообразной отверткой болт крепления, находящийся во внутренней части ручки закрытия двери.
  5. Потяните карту двери на себя и отщелкните, расположенные внутри по периметру двери клипсы.
  6. Остается открутить металлический уголок

    и отклеить пленку.

  7. Теперь у вас имеется доступ к внутренней части передней двери Авео.
  8. Карта задней двери снимается по той же схеме.

Если у вас другая модификация Шевроле Авео, то снятие карты двери может немного отличатся, но не существенно.

Как, вы еще не читали? Ну, это зря…

Жмите на социальные кнопки и добро к вам вернется!

Снятие обшивки передней и задней двери на Chevrolet Aveo

Кстати, для предотвращения повреждений, хромированные ручки иногда покрывают прозрачным лаком. Выкручиваем винт который находится в нише ручки показан стрелочкой и снимаем ручку стеклоподъемника.

Ручка стеклоподъемника отдельная история. Устроена она почти так же как и в ВАЗ Обшивка двери.

Первым является ремонт стеклоподъемника или его замена. Для этого придется разобрать дверь полностью. Оклейка шумо-виброизоляции потребует демонтажа обшивки двери. Заклеиваем полностью поверхность. Карты дверей, как уже говорил, решил обклеить эко-кожей, но один ее слой оказался мал, и поверхность на ощупь получалась жесткая, было решено первым слоем положить карпет остался от прошлых доработок. Неплохой подробный видеоотчет о том, как самостоятельно снять обшивку как разобрать дверь на шевроле авео т250 Шевроле Авео второго поколения.

Снятие обшивки Задних дверей.

Подробно о том, где находятся крепления, и как снимаются внутренние элементы дверной карты Авео. Подробно о том, как демонтировать обшивку передней двери на Шевроле Авео.

Такие же работы производятся как с передней, так и задней накладкой. Более детально процесс вы можете посмотреть на видео внизу.

Как снять обшивку двери на Шевроле Авео

Есть у кого-нть инструкция как задние двери разобрать аккуратненько? Предлагают на разборке дверь от Авео года, а вот машина там незнают, отличаются они или нет! Menu Close.

Моторчик отопителя в w находится в ногах пассажира под бардачком, чтоб его снять как разобрать дверь на шевроле авео т250 фишку, откручиваем крышку, откручиваем моторчик, несем домой препарировать.

Откручиваем регу Как Снять Дворники На Солярисе Авто стеклоочистители — неотклонимый атрибут хоть какого автомобиля, это расходная запасная часть и ее следует временами поменять. Смотрим снизу ручки пропихиваем карточку в щель и двигаем ее по периметру до отщелкивания всех защелок.

Кстати снятую ручку, если она у вас в отличном состоянии лучше всего покрыть бесцветным лаком в слоя. Под ручкой скрываются два винта, выкручиваем. Также снимаем пластиковую накладку у зеркала заднего вида, просто потянув на. Вставлена ТУГО.

Чаще всего интересуются, как разобрать передние двери на Авео, водители-меломаны, которых не устраивают штатные колонки автомобиля. Кроме того, зададутся этим вопросом те, кто хочет произвести шумоизоляцию дверей или для кого актуальна регулировка дверей Авео.

Для чего нужно снимать обшивку двери

Как известно, всякие бывают проблемы, которые толкают владельца автомобиля на проведения ремонтных операций. Как и всегда, для того чтобы что-то починить, для начала нужно это снять. Но, какие факторы толкают владельца Шевроле Авео на демонтаж обшивки передней двери своего автомобиля:

  • Первым является ремонт стеклоподъемника или его замена. Для этого придется разобрать дверь полностью.
  • Тюнинг. Замена и доработка некоторых узлов способствуют снятию дверного каркаса.
  • Оклейка шумо-виброизоляции потребует демонтажа обшивки двери.
  • Повреждение двери. Для ремонтно-восстановительных работ требуется снять обшивку двери.

Эти и прочие факторы способствуют тому, что нужно демонтировать обшивку двери.

Регулировка

Чтобы проверить состояние шарниров дверей, открытую дверь нужно приподнять относительно кузова. Если она приподнимается более, чем на 1,6 мм, шарниры подлежат замене.

При установке двери важно, чтобы зазоры по всему периметру были одинаковыми. Для регулировки двери нужно ослабить шарниры и, перемещая её, выровнять дверь относительно проема

После регулировки болты нужно затянуть. Также применяются специальные регулировочные пластины, которые подкладывают под шарниры.

Положение двери регулируется относительно дверного замка, дверного проема, а также другой двери по этой стороне.

Точки подключения автосигнализации на chevrolet aveo 2006 года

12 v – красный/чёрный в педальном отсеке, белый разъём

Левый порог:Зажигание – розовыйОбщий провод концевиков (-) – белыйКонцевик водительской двери (-) – белыйПоворотники – голубой, синийПереднее правое стекло (закрывание) – коричневыйБензонасос – коричневый

Концевик багажника* (-) – серый/черный в багажнике на лампочке* В хетчбеке багажник прекреплён к дверям, в седанах надо брать с плафона освещения багажника

Стоп сигнал – коричневый на педали тормоза

Блокировка компьютера впрыска – розовый на правом разъёме компа; синий на коричневом разъёме

Центральный замок – установка электроприводов

Пошаговая инструкция, как снять дверную обшивку zazvida (chevrolet aveo)

  • Первым делом отключаем минусовой провод от АКБ, так как при отсоединении дверной карты нужно будет отключать проводные колодки.
  • Открываем дверь, обшивку которой необходимо снимать. Автор основного видеоролика отсоединял карту на передней правой двери. Обшивка других дверей снимается аналогичным образом.​
  • Извлекаем декоративную рамкувнутренней ручки. Сама рамка фиксируется по периметру только за счет пластиковых фиксаторов. Мастеру нужно аккуратно поддеть каждый из краев рамки и отщелкнуть все фиксаторы. Без набора съемников нормально справиться с этой работой практически нереально. Стоит отдельно заметить, что прикладывать излишнюю силу при отсоединении не нужно. Пластиковые фиксаторы легко лопаются, если их брать на излом.

​​​

Выкручиваем саморез, который находится в углублении подлокотника.

Поддеваем дверную обшивку снизу.

Демонтируем дверную обшивку, предварительно приподняв ее вверх.

Отсоединяем все проводные колодки.

Если мастеру нужно полностью демонтировать дверь, то необходимо дополнительно выполнить следующие шаги:

Снимаем кронштейн подлокотника. Держится на двух саморезах.

Откручиваем и снимание звуковой излучатель.

Снимаем изоляцию. Она держится на клейковине. С изоляцией нужно как можно более деликатней обращаться, так как при сборке двери ее нужно будет ставить  на место.

Отсоединяем провода и выводим их из двери. Нужно обязательно запомнить порядок подключения проводки!

Откручиваем ограничитель хода двери.

Точки подключения автосигнализации на chevrolet aveo 2021 года

Жгут от замка зажигания: 12 – красный/чёрныйЗажигание – розовыйЗажигание 2 – оранжевыйАСС – коричневыйСтартер – жёлтый

Левый разъём щитка приборов:Тахометр – белый (ближе к краю)Концевики дверей (-) – белыйПоворотник 1 – голубой

Правый разъём щитка приборов:Поворотник 2 – синий

Левый порог, вертикальный жгут:Ц.З. запирание – серый (сила привода водителя)Ц.З. отпирание – коричневый (сила привода водителя)Открывание багажника – коричневый (силовой привода)

Синий разъём кик панели водителя:Тормоз – голубойКонцевик багажника (-) – оранжевый/чёрный

Концевик капота есть штатный, но работает на размыкание.

Для обхода иммобилайзера использовал обходчик Starline BP-03. На замок зажигания 4 петли.

Снятие и установка обшивки дверей chevrolet aveo t300

Из данной инструкции мы узнаем, как самостоятельно демнтировать обшивку двери, а после её и установить.Конечно со временем автомобиль уже не так презентабельно выглядит, тем более когда срок эксплуатации уже доольно-таки долгий.Причина по которой мы решили выполнять эту процедуру не только из-за износа, также бывает что атомбиль уже настолько заглязнён остатками еды, масла и т.д, что владелец не может просто так на эту ситуацию смотреть.

Конечно у вас несколько вариантов как справиться с задачей. КТо-то отдаёт автомобиль опытным специалистам, а кто-то решает справиться без чьей либо помощи. Нужно будет только немного времени.

Конечно у вас несколько вариантов как справиться с задачей. КТо-то отдаёт автомобиль опытным специалистам, а кто-то решает справиться без чьей либо помощи. Нужно будет только немного времени.

Опытные механики зачастую вводят в заблуждение, тем более более тех, кто не разбирается в данном виде реставрации и уеряют, что самому выполнить это будет сложно. Но мы хотим разеять мифы, всё делается легко.

Подготовим инструменты:Плоская отёртка.Головк торцевая на “семь”.Лопатка монтажная, пластиковая.Это всё, что нам потребуется для замены. На всё уйдёт не большн получаса. Более подробно с процедурой вас познакомит инструкция предоставленная ниже.

Развеем сомнения

Несмотря на все доводы менеджеров в мастерских, замена автомобильной обшивки – процесс не сложный. Нет, он не относиться к абсолютно простым работам, но и к средней тяжести его тоже нельзя отнести.

Справиться со снятием обшивки может вполне один человек. Для этого не надо проводить долгую подготовку или покупать ненужный более инструмент. Стоит лишь взять:

  • отвертку с плоским лезвием;
  • торцовую головку «7»;
  • монтажную лопатку из пластика.

Этих инструментов вполне хватит для всех ключевых процедур. Замена займет не меньше 20-и минут, что сравнительно недолго. Ознакомиться с выполнением замены обшивки дверей Chevrolet Aveo T300 вы сможете из следующего информационного материала:

Точки подключения автосигнализации на chevrolet aveo 2021 акпп

Устанавливал Starline A92 can flex.Can использовал для считывания концевиков дверей, концевика багажника, педали тормоза, заведённого двигателя.

Блок BCM слева от рулевой колонки:концевик водительской двери (-) – серый в розовом разъёме, контакт 22. На этот провод подаём “минус” после окончания автозапуска, чтобы выключить автомагнитолу. Я использовал для этого 1-ый канал (жёлтый/красный провод).

Программировал его на включение после остановки двигателя в охране на 1 секунду (задержка на включение – 3 секунды после остановки двигателя). При этом программируем отключение контроля концевиков дверей на время работы канала.центральный замок (-) – коричневый/белый (открыть) и коричневый/жёлтый (закрыть) в синем разъёмеcan high – зелёный в синем разъёме, контакт 22.can low – не используемповороты (-) – зелёный/белый в синем разъёме (нечётные “минусы” включают повороты, чётные “минусы” выключают)

12 – красный/жёлтый в белом разъёмегабариты (-) – зелёный/серый в белом разъёме (подача массы включает габариты)зажигание ( ) – фиолетовый/чёрный в зелёном разъёмеасс ( ) – фиолетовый/жёлтый в зелёном разъёме

Левый порог:бензонасос – серыйоткрытие багажника (силовой ) – синий/белый. Для открытия использовать реле.

Для обхода штатного иммобилайзера использовал модуль обхода иммобилайзера Starline BP-03 в разрыв одного из проводов штатной антенны.

Автозапуск.Жёлтый провод от автосигнализации (зажигание) – к фиолетовому/чёрному (зажигание) в зелёном разъёме BCM.Синий провод от автосигнализации (имитация АСС за 2 секунды до включения зажигания) – к фиолетовому/жёлтому (асс) в зелёном разъёме BCM.

Красный от обходчика – на постоянный плюс. Чёрный от обходчика – к чёрно/красному проводу от автосигнализации (провод обхода иммобилайзера).Провода стартера от сигналки (чёрный/белый и чёрный/жёлтый) не пришлось использовать, как и провод зажигания/асс (зелёный).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
