Проверяем датчик давления масла несколькими способами

Неисправности датчика коленвала

  • При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
  • На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
  • Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
  • Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
  • Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
  • Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

  • Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
  • Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика. Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом. Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления. Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности. Показания рабочего датчика должны быть около 400мГн.

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту. В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга. Решает каждый сам.

Датчик концентрации кислорода

Другое название датчика — лямбда-зонд. Основная задача узла — фиксировать количество кислорода в выхлопных газах. Как правило, устанавливается рядом с катализатором или на выпускной трубе глушителя. В некоторых моделях автомобилей конструкцией предусмотрено использование двух датчиков кислорода — один до катализатора, а второй после. Соответствующая информация традиционно передается на электронный блок управления, а он уже принимает решение о подаче топлива в двигатель, корректируя состав топливовоздушной смеси (бедная/богатая). Если кислород в выхлопных газах обнаружен — значит, смесь бедная, если не обнаружен — богатая.

Сам по себе кислородный датчик достаточно надежен, и выходит из строя редко. Однако если это произошло, то увеличивается выброс вредных веществ вместе с выхлопными газами в атмосферу. Внешне выход из строя лямбда-зонда можно определить по увеличившемуся расходу топлива. Условным недостатком датчика является его относительно высокая цена по сравнению с другими датчиками автомобиля.

Проверка датчика кислорода выполняется как визуальным методом, так и тестером.Способ замера напряжения и подачи сигнала будет зависеть от того, скольких контактная конкретно взятая лямбда.

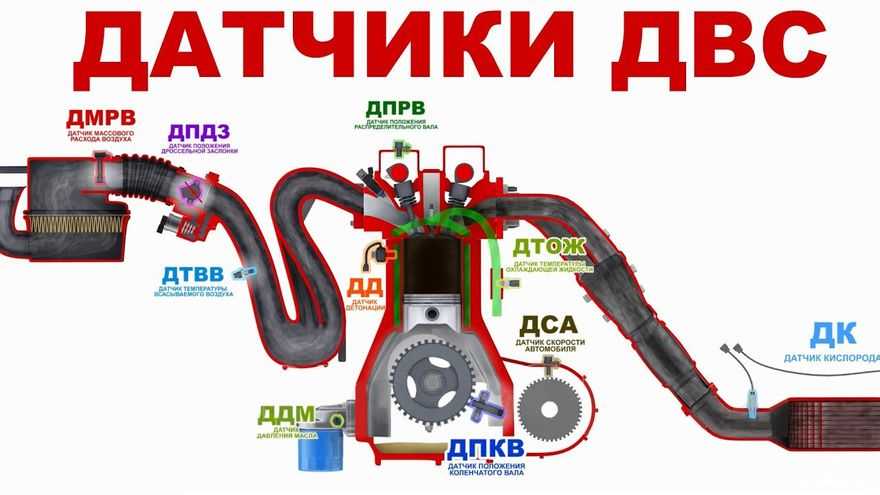

Проверка датчиков

В большинстве случаев процесс проверки несложный, и не занимает много времени. Перед выполнением проверки рекомендуется сделать сканирование памяти электронного блока управления на наличие ошибок с помощью специального сканера (например, популярного устройства ELM 327 или его аналога). Это упростит выполнение проверки как конкретного датчика, так и неисправности автомобиля в целом.

Иногда возникают ситуации, когда неизвестно место расположения того или иного датчика. В этом случае лучше обратиться за помощью к мануалу. Также на специализированных сайтах имеется информация о положении датчиков на конкретных моделях автомобилей.

Заключение

Перед тем как проверять тот или иной датчик, необходимо убедиться, что признаки поломки указывают именно на выход из строя конкретного датчика. Если у вас есть сомнения по этому поводу, то лучше обратиться за помощью в автосервис. Непосредственно проверка в большинстве случаев выполняется при помощи электронного мультиметра, способного измерять электрическое сопротивление и постоянное напряжение в диапазоне до 12 Вольт. Поэтому приобрести такой прибор, если у вас его еще нет. Необязательно брать дорогостоящие образцы, вполне достаточного прибора из средней ценовой категории (очень дешевый тоже покупать не следует, поскольку он может показывать некорректные данные). Ну а для демонтажа датчиков необходимо иметь под рукой обычные слесарные инструменты — гаечные ключи, отвертки и так далее.

Где находится датчик

Самые распространённые места его нахождения – около масляного фильтра, в верхней части двигателя около блока распредвала, или насоса.

Рассмотрим на конкретных моделях:

  1. ВАЗ 2108/09/099. Расположен сверху в правой части двигателя (если смотреть по ходу движения) рядом с крышкой ремня ГРМ. От него отходит только один провод. Такое расположение характерно и для 8-клапанных двигателей на ВАЗ 2110/11.
  2. ВАЗ 2110/11 16 клапанный двигатель. Расположен слева на двигателе (если смотреть по ходу движения) со стороны водителя на блоке распредвала между воздушным фильтром, модулем зажигания и масло заливной горловиной.
  3. ВАЗ 2112, 16-клапанный двигатель. Находится сверху с левого торца (смотреть по ходу). Чтобы его найти нужно снять воздушный фильтр.
  4. ВАЗ 2114. Находится справой внутренней стороне двигателя на головке блока цилиндров рядом с ремнем ГРМ. Сверху его хорошо видно
    . Для его демонтажа, снимите защитный колпачок, клемму и выверните ключом на 21.
  5. Лада Калина. Расположен справа сзади двигателя возле ремня ГРМ, от него отходит один провод
    . Чтобы до него добраться нужно снять пластиковую крышку блока цилиндров.
  6. Лада Приора. Расположен слева (если смотреть по ходу) сверху на блоке цилиндров под впускным воздушным коллектором. Чтобы его демонтировать необходимо сначала снять защитную пластиковую крышку двигателя, отодвинуть воздушный коллектор и торцовым ключом на 21 выкрутить его. Сидит он очень туго.
  7. Лада Гранта 8 и 16 клапанный двигатель. Расположен сверху с правой стороны двигателя возле крышки ремня ГРМ
    . Чтобы его снять можно использовать свечной ключ или рожковый на 21.
  8. ГАЗ «Газель» (двигатель ЗМЗ-405). Находится на БЦ, сверху с права. От него отходит только один провод.

Самый распространенный размер ключа для снятия датчика – 21. Можно использовать свечной ключ. Но все зависит от конкретной марки авто.

После того, как датчик давления был снят, посадочное место плотно закрывается чистой ветошью, чтобы туда не попала грязь и не вытекло масло при возможной работе двигателя.

Не лишним будет сделать замеры давления масла в система на холостых, средних и высоких оборотах. Для этого используют манометр, который вкручивают вместо ДДМ

Для снятия точных показаний важно обеспечить герметичность соединения

Для каждой модели авто значения могут отличаться. Их можно найти в руководстве по эксплуатации.

К примеру, для ВАЗ 2112 16 клапанов нормативное давление масла в двигателе:

  • на холостых оборотах 2 БАРа.
  • на 5 тысячах оборотов от 4,5 до 6,5 БАР.

Если все показания в норме и лампочка при этом постоянно горит, значит информация не доходит до ЭБУ или доходит искаженной. Виной этому может быть датчик, который и нужно проверить.

Читайте по теме – что делать если пропало давление масла в двигателе.

Датчик массового расхода воздуха

Как понятно из названия, сокращенно ДМРВ, измеряет объемное количество всасываемого двигателем воздуха. Единица измерения в данном случае — килограммы в час. У большинства машин этот датчик устанавливается на корпусе воздушного фильтра или на впускном коллекторе. Его устройство простое, поэтому выходит из строя достаточно редко. Однако в некоторых случаях может фиксировать и выдавать некорректную информацию.

Например, при завышении показаний от него на 10…20% возникают проблемы в работе двигателя, в частности, могут «плавать» холостые обороты, мотор «захлебывается» и плохо запускается. Если же значения показаний от датчика будут ниже, чем они есть на самом деле, то падают динамические характеристики машины (она не разгоняется, слабо едет в гору), а также повышается расход топлива.

Корректная работа датчика массового расхода воздуха во очень зависит состояния воздушного фильтра. Так, если последний очень забит, то возникает риск попадания на датчик элементов мусора — песчинок, грязи, влаги и так далее, а это очень вредно для него, и приводит к тому, что датчик выдает некорректную информацию. Это может также происходить, если на машине установлен фильтр нулевого сопротивления (или фильтра попросту нет).

Интересная особенность датчика массового расхода воздуха состоит в том, что машины, оборудованные им, нельзя тюнинговать, увеличивая мощность мотора. В частности, это касается двигателей ВАЗ, которые некоторые автолюбители «раскачивают» до значения мощности в 150…160 лошадиных сил. При этом датчик заведомо будет работать некорректно, поскольку попросту не рассчитан на такое количество проходящего в двигатель объема воздуха.

Для стандартных ВАЗовских моторов датчик массового расхода воздуха на холостых оборотах должен фиксировать прохождение около 8…10 килограммов воздуха в час. При увеличении оборотов до значения 3000 об/мин соответствующее значение увеличивается до 28…32 кг/час. У двигателей, по объему похожих на ВАЗовские эти значения будут близкими или аналогичными.

Проверка датчика массового расхода воздуха заключается в измерении выдаваемого им постоянного напряжения с помощью электронного мультиметра.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины – спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» – промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне,  участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Если вы профессиональный продавец авто, воспользуйтесь сервисом безлимитных проверок авто «Автокод Профи». «Автокод Профи» позволяет оперативно проверять большое количество машин, добавлять комментарии к отчетам, создавать свои списки ликвидных ТС, быстро сравнивать варианты и хранить данные об автомобилях в упорядоченном виде.

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Причины поломки

Вот список основных причин, по которым датчик MAF разбивается или не работает неправильно:

  • Завтрак (взрыв) термистор или повреждение стебля на путях. В частности, это заболевание характерно для модели датчика HFM-5. Это может быть результатом натурального потребления или внезапного скачка напряжения (сбой генератора и т.д.). Проводные устройства в среднем поддерживают примерно 150000. Авто путешествие.
  • Нет напряжения — прерывание сигнала или операционная электрическая цепь, датчик не подключен, окисляющий контакты.
  • ЭБУ поврежден.
  • Неправильное обслуживание. Расходомер считается необслуживаемому устройством и заменяется в качестве полного устройства. Потому что это дорого, многие люди пытаются убрать его, например Ват, что является ошибкой. Для этого используйте сжатый воздух или специальные жидкости (карбоцелер, специальныеОчиститель ДМРВ или другой спиртосодержащий продукт).

Косвенные причины:

  • Заклинивание дроссельной заслонки в результате ее загрязнения — в этом случае датчик вроде исправен, но информация передается в ЭБУ некорректно.
  • Забит воздушный фильтр.

Восстановление датчика

Перед началом работ в автомобиле необходимо деактивировать зажигание и отсоединить от регулятора фишку с проводами.

Что понадобится?

Для проведения процедуры потребуется:

  • ветошь;
  • набор гаечных ключей;
  • очистительное средство;
  • отвертка, если ее применение требует демонтажа расходомера.

Выбор очистителя

Средства, которые можно приобрести в магазине для того, чтобы почистить контроллер:

  1. WD-40. Универсальное средство, использующееся в том числе для чистки.
  2. Liqui Moly. Применение такого состава актуально на работающих датчиках. Средство является универсальным и может применяться как на дизельных, так и бензиновых моторах.
  3. Спирт.
  4. Средство для очистки карбюраторных двигателей.
  5. Жидкий ключ. Данный продукт поставляется в продажу в виде спрея.
  6. Air Senso Clean.

Полезно знать

Для очистки устройства нельзя использовать ватные палочки или сжатый воздух

Важно, чтобы в составе очистительного средства не было ацетона или эфира

Изображение Шаг

Пользователь должен снять подведенный к датчику шланг, для этого гаечным ключом выкручиваются винты крепления устройства к корпусу воздухофильтра. Алгоритм демонтажа может отличаться в зависимости от конструктивных особенностей авто.

  1. Производится снятие датчика с патрубка и его извлечение из места установка. Для демонтажа на автомобилях ВАЗ пользователю необходим ключ звездочка необходимого размера.
  2. Чтобы снять расходомер, пользователю надо открутить саморезы, фиксирующие его.

  1. Производится очистка регулятора, красными стрелками указаны места, которые надо обработать средством.
  2. Внутри датчика находится пленка, на которой располагаются сами регуляторы, сделанные в виде проволоки. Фиксация элементов осуществляется посредством специальной смолы.
  3. Пользователь должен очистительным средством обработать чувствительный элемент, после чего несколько минут подождать, пока средство не высохнет. Процедура очистки может быть выполнена несколько раз в зависимости от загрязнений. Для более быстрого высыхания возможно использование компрессора.

Признаки неисправности датчика спидометра

Автовладелец может самостоятельно определить выход из строя датчика скорости. Для этого не требуется наличие специализированного образования. В большинстве случаев возникновение неисправности сопровождается следующими признаками:

Появление на электронном блоке ошибок Р0500 или Р0503. В первом случае ошибка означает потерю сигнала от устройства. Р0503 возникает при нестабильном сигнале, поступающем на электронный блок управления.

При появлении ошибок причиной поломки может стать не только датчик, но и вышедшая из строя электропроводка. Часто передача некорректных данных возникает в результате окисления контактных площадок разъемов. В такой ситуации для устранения неисправности необходимо прозвонить провода и при необходимости очистить разъемы от окислений.

  • Некорректная работа двигателя внутреннего сгорания на холостом ходу. При возникновении поломки обороты силового агрегата нестабильны. Возможна самопроизвольная остановка двигателя на холостом ходу. Дополнительно признак может сопровождаться значительным повышением расхода топлива. Это связано с тем, что блок управления получает некорректные данные и не может правильно подобрать соотношение топлива по отношению к воздушной массе.
  • Не работает спидометр или одометр. Стрелка указателя может вести себя неустойчиво или не двигаться вовсе.

На автомобилях с тросовым приводом спидометра некорректная работа указателя может быть не связана с другими признаками. Это означает, что произошел обрыв троса. Одновременно с этим электронная часть передаёт на блок управления корректные данные.

Падение мощности двигателя. ЭБУ не может нормально определить скорость передвижения транспортного средства и вводит двигатель в аварийный режим.

Расположение датчика спидометра на ВАЗ 2114 позволяет самостоятельно демонтировать и заменить его новой деталью без применения специализированного оборудования.

Признаки и причины неисправности

Выше уже указывались симптомы, свидетельствующие о необходимости проверки датчика скорости. Главные признаки неисправности — отсутствие показаний на спидометре, повышение «прожорливости» мотора, сбои в работе двигателя на ХХ, ухудшение динамики и т. д.

О поломке датчика может свидетельствовать остановка мотора при движении, выход из строя электроусилителя рулевого колеса или повышение чувствительности ДУТ (к примеру, для Лада Калина).

Распространенные причины выхода датчика из строя:

  • нарушение целостности контактов;
  • окисление в местах соединений;
  • обрыв цепи;
  • расплавление изоляции;
  • износ тросика спидометра и т. Д;
  • сильная вибрация устройства;
  • попадание грязи;
  • перепады температуры;
  • Другие причины.

Если игнорировать проблемы, возникают сбои в работе мотора, повышается износ его элементов.

Как правило, причиной проблем являются загрязненные контакты, которые стоит почистить и обработать «Литолом».

При обрыве в электрической цепи повреждение нужно искать возле разъема подключения. В этом месте провода наиболее подвержены перегибу и поломке. Иногда изоляция повреждается в месте монтажа коллектора выпуска.

При действии высоких температур изоляция может повредиться, что приводит к замыканию проводов.

При длительной эксплуатации изнашивается тросик спидометра, на котором со временем появляются трещины и разрывы, что приводит к выходу из строя контроллера.

Не менее распространенная причина поломки датчика скорости — разрыв цепи, поэтому до замены устройства нужно убедиться в его исправности.

Для начала стоит отбросить питание и изучить контакты с позиции загрязнения. После зачистки поверхность обрабатывается смазкой Литол.

В процессе проверки замерьте сопротивление в заземляющей цепи, оно должно равняться одному Ому.

При анализе неисправности нужно учесть следующее:

  1. Если контроллер исправен и шестеренка целая, возможно, на устройство не поступает питание или в сети имеется КЗ.
  2. В показаниях на приборной панели участвует ЭБУ и ABS, поэтому нужно проверить целостность провода, идущего от спидометра до блока. Бывает, что и сама приборная панель выходит из строя.
  3. На машинах с тросиковым приводом причина неисправности часто скрыта в старом масле на шестерни или изношенном квадрате на конце тросика.

Перед заменой датчика, убедитесь, в чем причина неисправности. Алгоритм действий такой:

  • достать трос из коробки, прокрутить его и посмотреть на реакцию спидометра;
  • проверить электрическую часть указателя скорости;
  • если напряжение не поступает, нужно убедиться в целостности предохранителей;
  • вынуть датчик скорости, установить тросик в КПИ и проехать небольшое расстояние (при отсутствии данных на спидометре можно говорить о поломке ДС).

Выяснение причины неисправности требует комплексного подхода, как и проверка датчика (о ней пойдет речь ниже).

Также читайте про признаки неисправности датчика массового расхода воздуха.

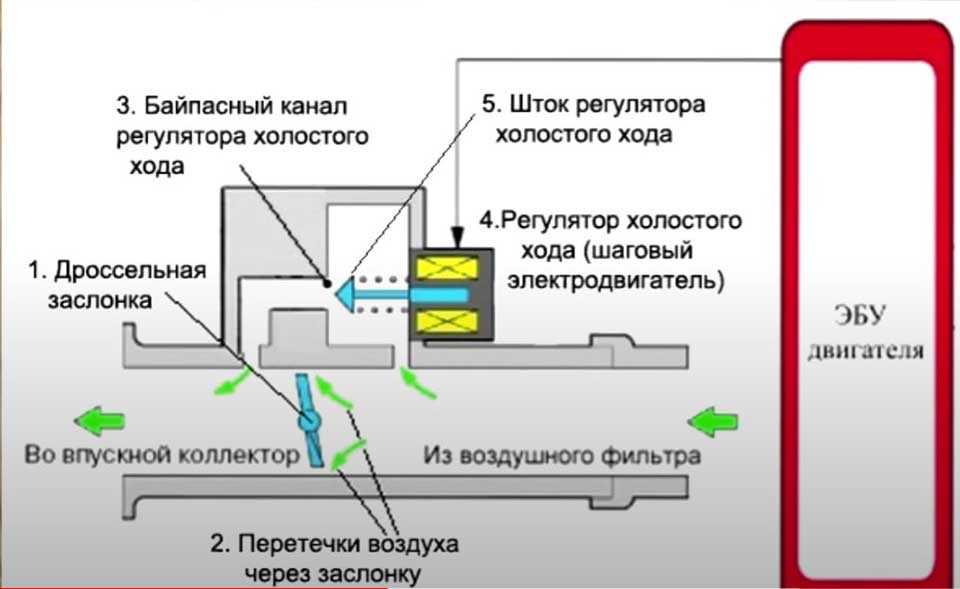

Регулятор холостого хода (РХХ)

РХХ — устройство, применяемое в системе стабилизации оборотов ХХ (холостого хода) силового агрегата.

Его принцип действия прост:

  1. При работе мотора на ХХ изменение сечения в дополнительном канале подачи воздуха, минуя дроссель.
  2. Двигатель получает «питание» и нормально работает.
  3. ДМРВ (датчик массового расхода топлива) контролирует поток воздуха и с учетом этого объема направляется в мотор нужный объем горючего.
  4. Контроллер использует показания ДПКВ (положение коленвала) для контроля числа оборотов мотора и управляет РХХ. В результате поток воздуха уменьшается или снижается.
  5. Как только мотор прогрелся, ЭБУ удерживает обороты ХХ. На холодном двигателе он с помощью регулятора повышает обороты и, как следствие, гарантирует прогрев силового узла.

Рассмотренный выше режим помогает сразу начать движение без прогрева силового агрегата. Не смотря на то, что РХХ исполнительный узел, он тоже требует дополнительной диагностики.

Неисправность регулятора холостого хода можно выявить по нескольким признакам:

  • самопроизвольная остановка мотора;
  • резкое уменьшение оборотов при включении мощных электроприемников;
  • неустойчивые обороты ХХ;
  • остановка мотора при отключении скорости;
  • рост / снижение оборотов без каких-либо причин на нагретом двигателе.

К причинам выхода из строя РХХ можно отнести:

  • повреждение шагового двигателя, к примеру, из-за естественного износа;
  • загрязнение конуса и штока;
  • выход из строя ЭБУ;
  • нет питающего контакта;
  • подсос воздуха из-за повреждения уплотнителя РХХ.

В большинстве случаев проблема связана с загрязнением штока, что позволяет решить вопрос без замены. Для этого нужно убедиться, что неисправность связана именно с РХХ.

Диагностика устройства требует выполнения следующих шагов:

  1. Отбросьте клемму с аккумулятора и обесточьте ЭБУ.
  2. В процессе установки регулятора измерьте расстояние между краем иглы и монтажным фланцем. Оно должно быть не больше 2,3 см.
  3. Наденьте клемму АКБ.
  4. Включите зажигание без пуска силового агрегата. Выдержите время около 5-10 секунд. Это достаточно блоку управления для калибровки.
  5. Заведите силовой агрегат и проверьте работу регулятора.

Помните, что без отключения клеммы электронный блок управления не начинает новую проверку.
