Как проверить датчик включения вентилятора охлаждения двигателя

Замена датчика температуры

Как делается ? Сейчас узнаем, что для этого нужно из инструмента, и в какой последовательности осуществлять работу.

Инструмент

Вот список необходимого инструмента для работы:

  • Ключ на 30
  • Ключ на 10
  • Емкость для тосола
  • Лейка

Вот и все. Теперь можно менять датчик.

Обычная замена

Сейчас рассмотрим, как правильно делать замену датчика вентилятора. Схема подходит для ВАЗ 2107, ВАЗ 2110 и для других автомобилей с электрическим вентилятором охлаждения.

Итак:

  • Итак, загнали машину на яму, подождали, пока она остыла и приступаем к работе.
  • Отключите клемму «минус» с аккумулятора при помощи ключа на 10.
  • Далее следует открыть пробку заливной горловины расширительного бачка системы охлаждения.
  • Подставьте под автомобиль тару для тосола. Подставлять ее следует под место пробки слива на радиаторе охлаждения.
  • На радиаторе открутите рукой пробку слива тосола.
  • Поймайте емкостью струю тосола и подождите, пока он стечет в емкость.
  • Далее следует закрутить обратно пробку слива тосола радиатора.
  • Теперь нам понадобится ключ на 30. Им мы выкручиваем датчик включения вентилятора и изымаем его из .

  • Почистите посадочное место датчика вентилятора при помощи ножа или просто ветоши.
  • Закрутите новый датчик радиатора в радиатор и затяните ключом на 30.
  • Подключите два провода к датчику.
  • Далее следует залить обратно тосол в систему охлаждения. В основном это делается через расширительный бачок, но на старых вариантах радиатора – прямо в радиатор.
  • Уберите завоздушенность из системы охлаждения. Для этого проверьте верхний патрубок охлаждения на наличие воздуха. При необходимости сдавите его несколько раз рукой.
  • Открутите обратку. Заткните штуцер под обратку пальцем, прижмитесь лицом к горловине расширительного бачка и дуйте воздух в него.
  • Тем самым создается давление, и воздух из системы охлаждения выходит в расширительный бачок. При необходимости доливайте тосол.
  • Когда из шланга обратного потока охлаждающей жидкости польется тосол, значит система охлаждения без воздуха.
  • Подключите обратку. Подключите клемму аккумулятора.
  • Заведите автомобиль и немного прогрейте.
  • Подождите несколько минут, пока включится вентилятор охлаждения, а затем выключится – значит все работает правильно.
  • На этом этапе завершается замена датчика вентилятора.

Быстрая замена

Есть другой вариант более быстрой замены датчика радиатора, о котором ниже:

  • Итак, отключите минусовую клемму с аккумуляторной батареи.
  • Следующим шагом отсоедините провода от датчика радиатора.
  • Ключом на 30 открутите датчик включения вентилятора, но не полностью – оставьте примерно пару оборотов.

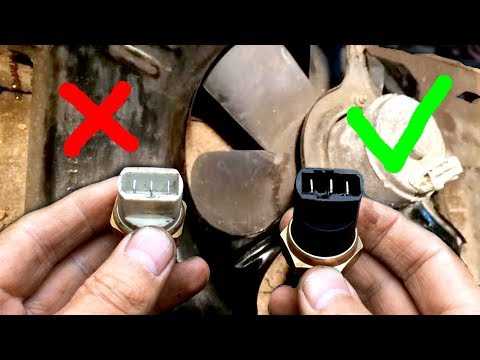

  • В одну руку возьмите новый датчик с медной шайбой (обязательно!), а другой будете выкручивать старый датчик.

  • Выкрутите датчик одной рукой, а другой быстро начните вкручивать новый.
  • Затяните датчик ключом на 30 и подключите к нему два провода.
  • Подключите клемму аккумулятора.
  • Таким образом, вытечет совсем немного тосола, а время значительно экономится.
  • Долейте необходимое количество тосола в расширительный бачок системы охлаждения.
  • Заведите автомобиль, прогрейте несколько минут на средних оборотах.
  • Грейте до тех пор, пока не откроется термостат (низ станет теплым) и не включится вентилятор охлаждения.
  • Дождитесь выключения вентилятора и можно глушить автомобиль.

Ну вот и все – замена датчика включения вентилятора завершена и можно отправляться в путь. Если вам не до конца все понятно, просмотрите видео.

На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя. Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.

И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла. Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включения\выключения вентилятора.

Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.

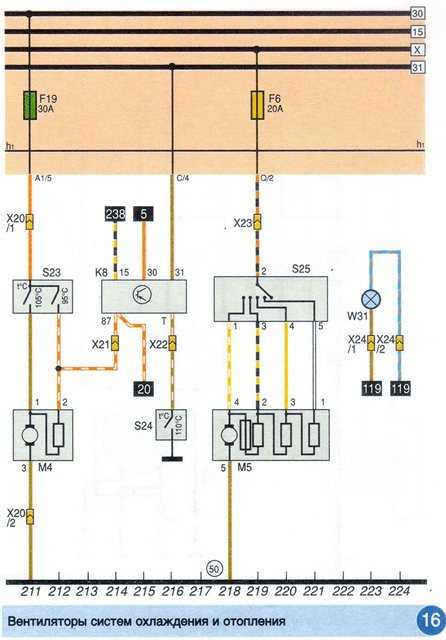

Схема подключения вентилятора охлаждения ВАЗ

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Проверка датчика

Во время движения на высокой скорости охлаждение двигателя происходит естественным путем. В жаркую погоду и на малых скоростях возможно перегревание мотора. Увеличение показателя температуры не приборной панели может быть свидетельством того, что датчик вышел из строя. Устройство вступает в работу при достижении температуры ОЖ высоких значений.

Для его диагностики совершенно необязательно отправляться на станцию техобслуживания. Достаточно вооружиться подручным инструментом и проделать следующую работу:

  • Проверить на работоспособность предохранитель, если он вышел из строя, то необходимо установить новый экземпляр;
  • Замкнуть контакты механизма, если вентилятор начнет работать, то вероятней всего датчик включения нуждается в замене;
  • Проверить проводку, которая в большинстве случаев является причиной отсутствия питания и пробоев на массу.

Существует также альтернативный способ проверки работоспособности механизма с использованием мультиметра. Для этого необходима ёмкость с жидкостью и источник тепла. Первым делом требуется отсоединить все электрические разъёмы датчика и выкрутить механизм ключом. Предварительно следует слить антифриз и проделывать работу на холодный двигатель. Принцип проверки исправности ДВВ схож с проверкой термостата.

Клеммы мультиметра присоединяются к контактам термовыключателя и устройство переводится в режим работы «прозвон». Датчик вентилятора помещается в емкость с водой частью с резьбой. После чего включается источник тепла и нагревается вода. Температурный диапазон включения механизма, как правило, отображен на корпусе устройства. Зачастую это температура от 85 до 92 градусов. Когда вода будет нагрета до этих значений, датчик должен издать свойственный его включению звук. Если ничего не произошло, то следует заменить вышедший из строя механизм.

ОБЛАСТЬ ПРИМЕНЕНИЯ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Подготовка к пуску вентилятора:

проверить и убедиться в надежности крепления к фундаменту, наличии и закреплении ограждений вращающихся частей, в отсутствии посторонних предметов, наличии надежного заземления;

проверить наличие и уровень масла в ходовой части;

проверить вал вручную и убедиться в легкости хода, в отсутствии заеданий;

проверить соединительную муфту, состояние резиновых колец;

закрыть осевой направляющий аппарат.

Пуск вентилятора:

соблюдая меры безопасности, включить электродвигатель вентилятора согласно инструкции;

убедиться, что направление вращения совпадает с указателями, нет стуков, шумов, вибрации;

когда двигатель наберет номинальные обороты (через 30-40 с), постепенно открывая осевой направляющий аппарат, довести нагрузку вентилятора до требуемой величины;

сделать не более двух последовательных пусков холодного электродвигателя или одного горячего.

При необходимости большего количества последовательных пусков они должны выполняться через 15 мин.

Обслуживание вентилятора во время работы:

систематически следить за тем, чтобы вентилятор имел плавный и бесшумный ход, рабочее колесо имело правильное направление вращения и не задевало бы корпус;

своевременно регулировать производительность вентилятора осевым направляющим аппаратом;

проверить на ощупь температуру ходовой части в местах расположения подшипников — она не должна превышать 70 °С;

периодически проверять уровень масла по маслоуказателю и при необходимости доливать его;

прочистить канал, соединяющий масляную ванну и масло-указатель и отверстие в верхней крышке маслоуказателя, а также стеклянную трубку;

следить за состоянием соединительной муфты;

один раз в три-шесть месяцев осматривать подшипники и при обнаружении коррозии или трещин немедленно заменять их.

Остановка вентилятора:

закрыть осевой направляющий аппарат;

выключить электродвигатель с помощью коммутаторной аппаратуры;

закрыть шибер на всасывающей линии.

Пошаговый алгоритм работы

В каждом конкретном случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, что позволит определить почему на Ваз 2114 не включается своевременно вентилятор охлаждения радиатора, что упростит последующий ремонт. В первую очередь рекомендуется отключить разъем вентилятора, после чего с соблюдением полярности вновь подключить разъём напрямую к клемме аккумулятора. В том случае, если при таком прямом подключении вентилятор начинает вращаться, это свидетельствует о исправном приводе, а причина в данном случае может быть в электропроводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за работу вентилятора охлаждения, можно без вскрытия пластикового бокса. Дело в том, что такое реле сдвоенное и одновременно отвечает за работу клаксона. Поэтому, если у автомобиля пропал звуковой сигнал и одновременно не работает вентилятор, это свидетельствует о перегоревшем предохранителе. Блок с такими реле располагается под капотом в небольшом пластиковом боксе. Чтобы вскрыть его следует снять две защелки, после чего щипчиками достаем и меняем нужный вам предохранитель. Поломки реле диагностировать затруднительно. Можем порекомендовать вам раздобыть стопроцентно работающее реле, временно установить его в посадочное гнездо и проверить правильность включения вентилятора. Если при такой проверке вентилятор заработает, то следует попросту заменить используемое реле на работающее. Для проверки температурного датчика, от которого сигнал поступает непосредственно к радиатору, следует отключить разъем от датчика, после чего включить зажигание. В данном случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор поздно включается, то соответственно можно сделать вывод, что вышел из строя температурный датчик, который потребует замены. Сам датчик температуры зафиксирован двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут. Если причиной поломки является всё же вентилятор, можно попытаться сначала отремонтировать его или же сразу заменить на новый. Проблема может заключаться в подшипнике или щетках. В данном случае можно заменить такие поврежденные детали, что позволит полностью восстановить работоспособность вентилятора системы охлаждения. Если же причиной поломки вентилятора является электродвигатель, то ремонт представляет определенные сложности, а такой вышедший из строя привод лучше всего заменить на новый.

Чтобы снять вентилятор с приводом необходимо:

  1. Автомобиль ВАЗ 2114 устанавливают на ровной площадке и затягивают стояночный тормоз
  2. Открываем капот и обесточиваем минусовую клемму
  3. Корпус воздушного фильтра следует открутить ключом на десять
  4. Ослабляют хомуты у воздуховода
  5. Скручиваем саморезы, которые фиксируют воздушный фильтр и достают фильтрующий элемент
  6. Далее откручивают и демонтируют воздухозаборник, для чего потребуется ключ на восемь
  7. Снимают кожух вентилятора, для чего восьмым ключом откручивают 6 гаек
  8. Снимают колодку мотора
  9. Извлекают вентилятор с приводом

Вам останется лишь установить на место новый привод или весь вентилятор в сборе и провести в обратной последовательности сборку. После такого ремонта следует проверить правильность функционирования вентилятора, для чего прогреваем двигатель и дожидаемся включения обдува.

Диагностика и ремонт вентилятора охлаждения своими руками

Вентилятор системы охлаждения двигателя является неотъемлемой частью в процессе бесперебойной работы. В случае поломки вентилятора двигатель перегревается, что может привести к выходу его из строя.

Так как ремонт любых элементов автомобиля процедура зачастую не дешёвая, многие предпочитают делать это собственноручно. На наше счастье проблем с запчастями, на сегодняшний день, нет. Омрачить процесс ремонта может только срок доставки деталей, если речь идет о автомобилях иностранного производства.

Выход из строя вентилятора — это проблема не шуточная

. Если выявить ее своевременно, спасет легкий ремонт. Если проблема возникла на трассе и двигатель закипел – последствия могут обойтись довольно дорого.

В этом случае рекомендуется

долить в систему охлаждения, хотя бы чистой воды и двигаться к месту устранения поломки на средних оборотах двигателя, внимательно следя за датчиком температуры. В случае если придется останавливаться, например на светофорах, двигатель лучше глушить.

Причин выхода из строя вентилятора может быть множество

– это и элементарная выработка ресурса мотора вентилятора, или же муфты включения, обрыв лопастей, окисление контактов, обрыв в электропроводки, но,первым делом стоит проверять предохранитель и реле включения вентилятора.

Если Вы все же обратились на СТО, не спешите соглашаться на замену всего что вам укажут

, поскольку для любой станции очень выгодно поменять максимум деталей на Вашем автомобиле.

А лучше всего проведите диагностику и ремонт СВОИМИ РУКАМИ

— первым делом, проверьте предохранитель. Для этого воспользуйтесь обозначениями на внутренней стороне крышки блока предохранителей.

— проверьте и почистите все контакты в электроцепи вентилятора.

— проверьте датчик включения вентилятора. Он находится либо в радиаторе, либо в охлаждающей магистрали. Для этого снимите с него разъем и при включенном зажигании замкните контакты в разъеме.

Если при этом Вы услышите характерный щелчок реле и вентилятор заработает – значит вышел из строя датчик включения.

Если при замыкании вентилятор не включился – проблема либо в реле, либо в электромоторе вентилятора.

Если реле стоит очень дешево и, чтобы исключить эту неисправность, его можно попросту поменять, то новый электромотор может обойтись довольно дорого

Не спешите огорчаться.

Возьмите два любых провода, подсоедините их напрямую к разъему вентилятора и к аккумулятору, соблюдая полярность

(черный провод всегда минусовой)

Если и при этом вентилятор не подает признаков жизни, демонтируйте его

(делается это элементарно – вентилятор вместе с дифузором крепится к передней части автомобиля или к радиатору 4-мя – 8-ю гайками)

Разберите электромотор,

аккуратно почистите его от пыли, грязи и окислений, замените контактные щетки смажте подшипник маслом (моторным или трансмиссионным) и визуально осмотрите ротор и статор на предмет обрыва обмотки.

Соберите электродвигатель в обратной последовательности. Перед установкой на автомобиль проверьте его работу

на аккумуляторе.

В случае если и после проведенных процедур электромотор не заработал

, значит налицообрыв в обмотке .

Здесь перед вами становится выбор — сравните стоимость нового электромотора и услуг электрика по реанимации старого и сделайте для себя вывод, какой вариант более выгоден для Вас

Любая неисправность автомобиля – это дополнительные расходы

, но не стоит расстраиваться и уж тем более сразу же обращаться на станции тех обслуживания, пытающимся любой ценой заставить Вас выложить как можно больше денег.

Без преувеличения 70% работ по обслуживанию и ремонту автомобиля Вы можете выполнить СВОИМИ РУКАМИ

, оставив солидные суммы денег в бюджете Вашей семьи.

Источник

Некоторые способы устранения неполадок

  1. Если вы считаете, что охлаждающий вентилятор не работает и при этом ваш датчик температуры показывает перегрев, откройте капот, запустите двигатель и дайте ему поработать на холостом ходу в течение 15–20 минут. Если он включается, возможно, у вас неисправный датчик температуры.2.Переключатель температуры охлаждающего вентилятора (или датчик в некоторых автомобилях) также может застрять, что может привести к тому что он постоянно работает в любое время, когда вы включаете ключ зажигания или запускаете двигатель. Устранить неисправность коммутатора.3. Не включается вентилятор радиатора причина тому то, что на некоторых современных транспортных средствах датчик температуры окружающего воздуха, датчик скорости транспортного средства и другие датчики могут обеспечивать ввод данных в автомобильный компьютер для определения работы вентилятора радиатора. Обратитесь к руководству по ремонту вашего автомобиля, чтобы проверить необходимые датчики и переключатели.

Предупреждение

На прогретом двигателе вентилятор может включиться, даже если двигатель не работает. При работе с горячим двигателем или работающим двигателем держите руки и инструменты подальше от лопастей и движущихся компонентов.

Устройство и принцип действия воскового ДВВ

Работа датчика данного типа основана на известном эффекте температурного расширения тел — увеличении и уменьшении объема при увеличении и уменьшении температуры. В качестве рабочего тела в таких датчиках используется смесь парафинов — церезит (он же нефтяной воск) с добавкой небольшого количества медной пудры для повышения теплопроводности. Церезит помещен в герметичный корпус, закрытый диафрагмой (мембраной), которая связана с приводом контактной группы. Привод может быть прямым (мембрана непосредственно связана с контактами) или косвенным (через рычаг и пружину, обеспечивающую более надежное замыкание и размыкание контактов). В односкоростных датчиках есть только одна мембрана и контактная группа, в двухскоростных — две мембраны со своими контактными группами.

Работает датчик следующим образом. При низкой температуре церезит имеет определенный объем, при котором на диафрагму не оказывается никакого воздействия — контакты датчика разомкнуты (либо замкнуты, если для данного датчика это положение является нормальным), цепь вентилятора обесточена. При повышении температуры церезит расширяется и приподнимает мембрану, в определенный момент она настолько поднимается, что обеспечивает замыкание контактной группы — цепь вентилятора замыкается. В двухскоростных датчиках при дальнейшем повышении температуры церезит расширяется и воздействует на вторую диафрагму. При понижении температуры объем воска уменьшается и в определенный момент контакты размыкаются — вентилятор выключается.

Как проверить датчик включения вентилятора?

Датчик включения можно проверить, не снимая его с автомобиля, или в демонтированном виде. Проверка не снятого устройства позволяет проконтролировать исправность девайса, а диапазон температуры срабатывания можно проверить, только демонтировав изделие с автомобиля.

Проверка снятого датчика:

  1. Подготовить емкость, термометр и мультиметр. Мультиметр устанавливается в режим омметра.
  2. Поместить датчик в воду, нагреть ее до требуемой температуры. При невысокой температуре сопротивление датчика показывается, как бесконечное.
  3. Дождаться момента резкого уменьшения сопротивления. Проверить температуру включения датчика.
  4. Постепенно охлаждая воду, определить температуру размыкания контактов.
  5. Сравнить полученные данные с паспортными значениями.

Рекомендации

Важно понимать, что датчик вентилятора является небольшой, но очень важно деталью системы охлаждения. При этом указанный датчик отличается от обычного датчика температуры ОЖ

Если датчик радиатора выходит из строя, результатом может стать критический перегрева мотора или серьезные повреждения системы охлаждения. По этой причине важно следить за точностью срабатывания вентилятора и эффективностью его работы.

Также отметим, что далеко не всегда перегрев двигателя связан с датчиком вентилятора. Система охлаждения в случае перегревов требует детальной диагностики (проверка уровня и качества антифриза, оценка герметичности, исключение вероятности завоздушивания и т.д.).
Еще бывает так, что сам двигатель вентилятора выходит из строя или ломаются лопасти вентилятора. В этом случае все неисправные элементы нужно заменить, при этом менять сам датчик на радиаторе нет необходимости. Так или иначе, в каждом конкретном случае требуется профессиональная оценка, после чего проблемы с системой охлаждения двигателя устраняют путем комплексного подхода.

Отказ от постоянного вращения вентилятора с помощью ременного привода позволил сократить время прогрева двигателя. Электрический привод, который состоит из мотора, реле, датчика включения и аккумулятора, позволяет включать вентилятор лишь тогда, когда температура двигателя превышает оптимальное значение. Благодаря такому подходу система охлаждения двигателей внутреннего сгорания стала более эффективной. Периодическое включение вентилятора позволило снизить расход топлива, ведь сократилось время прогрева мотора и исчезли потери мощности на постоянное вращение лопастей.

Варианты схем

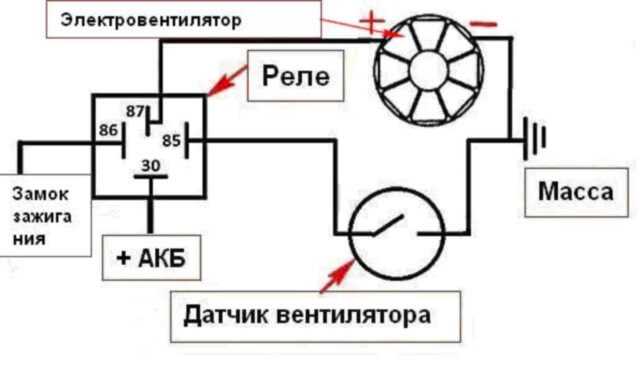

Принципиальная схема подключения ВСО на ВАЗ 2108, 2109, 21099 (до 1998 г.в.).

Как мы видим, датчик управляет реле включением вентилятора, которое расположено в монтажном блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, что приводит к протеканию тока в цепи электродвигателя.

Выше представлена схема для авто ВАЗ 2108, 2109, 21099, но после 1998 г.в. Как мы видим, датчик включения теперь выполняет функции реле.

Схему с использованием резистора для реализации двух скоростей вращения пропеллера рассмотрим на примере VW Passat. Двухпозиционный датчик питания вентилятора S23, в зависимости от температуры охлаждающей жидкости, замыкает контакты напрямую либо через добавочное сопротивление.

Подключение своими руками

Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку, которая при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, для принудительного охлаждения радиатора его придется установить самостоятельно.

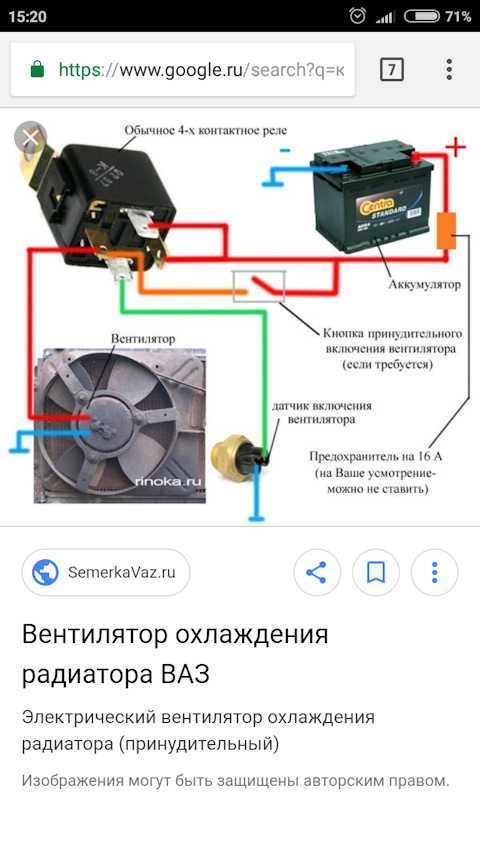

Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала и расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).

При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.

https://youtube.com/watch?v=WXPhmfPbG9I

Как проверить кулер ноутбука на работоспособность

Если ваш мобильный ПК стал «тормозить» или выключаться, в первую очередь нужно проверить исправность кулера.

Внешние показатели (шум, выделение тепла от компьютера, зависания)

Понять, возникли ли проблемы на фоне отказа кулера можно по нескольким признакам:

  • лэптоп стал сильно шуметь;
  • из отверстия системы охлаждения выделяется очень теплый воздух;
  • низ ноута сильно нагревается;
  • программы начали зависать;
  • девайс периодически самостоятельно выключается.

Если хотя бы один из приведенных признаков проявляется периодически – у вас проблема с кулером.

Вариантов, как проверить кулер на ноутбуке несколько.

Программное тестирование кулера

Суть проверки с помощью ПО заключается в том, что бы отследить температурные колебания на элементах ноутбука. Рассмотрим, как провести проверку на примере утилиты Speed Fan.

Это стороннее ПО можно скачать из интернета бесплатно. После установки во время первого запуска она сама определит кулер и выдаст все его показатели. Так же вы сможете увидеть и температуру на деталях ноута в текущий момент.

Если вы видите, что, например, процессор имеет слишком высокую температуру (возле строки CPU будет изображение пожара), увеличьте скорость вращения вентилятора кулера, изменив показатели в соответствующем окне внизу экрана. В этом случае температура должна спуститься до нормальных параметров. Если даже увеличение оборотов до 100% не помогло, причина перегрева не связана с работой охладителя.

Для того чтобы показатели были максимально точными, запустите на переносном девайсе емкостную программу, например игру. Это нужно для того, чтобы нагрузить ноутбук по максимуму. Тогда картина состояния элементов и работы вентилятора будет более точной.

Если СпидФан вам, по какой-то причине, не подходит, воспользуйтесь другими подобными программами:

  • AMD OverDrive – утилита разработана для машины с процессором AMD;
  • Riva Tunes – для процессоров Intel;
  • От производителя Asus – Asus Eeectl.

Аппаратная проверка

Можно проверить, как работает кулер, подключив его к другому устройству. Для этого придется разобрать ноутбук.

Для начала, выключите его и отсоедините все провода, уберите аккумулятор. Избавьтесь от статического электричества – наденьте специальный браслет, перчатки или просто прикоснитесь к металлу.

Вариант 1. Ваша модель открывается, снятием задней крышки. Открутите все болтики (проверьте под наклейками и резиновыми крышечками, ножками). Далее подденьте ее по периметру пластиковой пластиной (банковской картой) и снимите.

Не исключено, что в вашем ваш гаджете есть «окно» именно для кулера. То есть не нужно снимать всю крышку.

Вариант 2. Чтобы открыть ноутбук, нужно снять клавиатуру. Иногда она бывает закреплена защелками за экраном. Иногда, чтобы ее снять нужно, как и в первом варианте, открутить болты сзади, затем перевернуть устройство и поддеть пластиком клавиатуру. В некоторых моделях, часть болтов, фиксирующих клавиатуру, спрятаны под панелью с мышкой. В таком случае нужно снимать и ее.

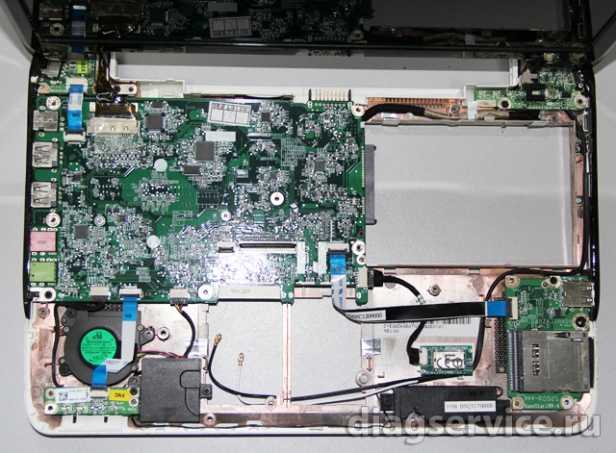

Далее убирается материнская плата. Сам кулер снимать не обязательно, но нужно освободить и отключить разъем питания. Хотя, если она не мешает, можно не убирать.

Для того чтобы подсоединить наш кулер к другому ноутбуку, нужен специальный кабель: с одной стороны у него – USB-штекер, с другой два провода: + и -. Такие провода соединяются с проводами аналогичной цветовой маркировки кулера, а другая сторона вставляется в USB-разъем другого лэптопа.

Если вентилятор начал без проблем вращаться, он работает нормально, а причину неполадок с ноутбуком следует искать в другом.

Учитывая, что вы уже открыли гаджет, прочистите его, включая кулер и все внутренние детали, от пыли – она плохой проводник тепла и может мешать охлаждению.

Если не хотите вынимать вентилятор, продуйте все пылесосом или баллончиком со сжатым воздухом, а большие клубы пыли можно убрать кисточкой. Протрите все элементы ноута мягкой салфеткой или ватной палочкой, смоченной спиртом. Хорошо бы еще его и смазать. Для этого уберите наклейку в центре и закапайте в отверстие пару капель машинного масла или побрызгайте WD-40. Все эти манипуляции помогут улучшить работу кулера. В идеале – заменить термопасту, которая приклеивает радиатор кулера к ПК, но для этого охлаждающее устройство все же придется открутить и снять.

Замена со сливом тосола

Обнаружив неправильное срабатывание устройства либо его полную неработоспособность, требуется произвести его замену на новое. Для выполнения демонтажа необходимо следовать инструкции:

  1. Если двигатель горячий, необходимо дать ему остыть;
  2. Обесточить «массу» авто путем отсоединения минусовой клеммы аккумулятора;
  3. Снять крышку расширительного бачка;
  4. Вынуть пробку радиатора;
  5. Для предотвращения загрязнения требуется подставить емкость под сливное отверс тие;
  6. Слить тосол из радиатора. Из блока цилиндров сливать антифриз нет необходимости. Для откручивания сливной заглушки достаточно усилия руки, поэтому инструменты не понадобятся;
  7. Когда жидкость перестанет вытекать следует вернуть пробку на место, чтобы избежать ее потери;
  8. Снять клемму с проводами;
  9. Гаечным ключом аккуратно отвернуть датчик.

Для установки нового датчика необходимо:

  1. Проверить состояние медной уплотнительной шайбы. В большинстве случаев она потребует замену на новую. Использование старой прокладки чревато подтеками тосола;
  2. Ввернуть новый датчик, следя за ровностью прилегания уплотнительной шайбы;
  3. Подключить клеммы с проводами;
  4. Залить в расширительный бачок антифриз. В случае если слитый тосол хорошего качества, то можно вернуть его. В противном случае необходимо использовать свежую жидкость;
  5. Для устранения воздушных пробок в системе охлаждения требуется провести ее продувку;
  6. Вернуть на место пробку радиатора;
  7. Закрыть расширительный бачок;
  8. Подсоединить минусовую клемму аккумуляторной батареи;
  9. Прогреть мотор до срабатывания датчика.

Если после указанных действий вентилятор не включается при достижении требуемой температуры, необходимо продолжить поиск неисправности в других возможных местах. Прежде чем продолжать поиск поломки желательно считать лог ошибки с ЭБУ при помощи диагностического сканера.

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

  • по напряжению;
  • по сопротивлению.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
