Электрокорректор фар: установка

Принцип работы гидрокорректора фар

Для большинства реализаций корректоров с гидравлическим приводом верхнее положение фар соответствует максимальному давлению в системе, причём это состояние является умалчиваемым. Когда переключатель, располагаемый на приборной панели, перемещается в другие положения (на вазовских моделях они обозначаются римскими цифрами от I до IV), в системе трубопроводов возникает разрежение, поршни втягиваются, поворачивая фары вниз. Конкретно этот механизм реализован следующим образом: шток главного цилиндра с помощью рычажного шарнира соединён со штоком, расположенным непосредственно в пространстве фары. Опорной точкой при этом выступает рычаг, в состав которого включён регулировочный винт. Другими словами, работу гидрокорректора фар можно представить как качели: с помощью регулировочного винта происходит подъём или опускание опорной точки, что позволяет корректировать положение плафона с оптикой.

Намного более серьёзным недостатком можно назвать течь уплотнителей. Если автомобиль длительное время загружен (это может быть как груз, перевозимый в багажнике, так и пассажиры на заднем сидении), вероятность возникновения разгерметизации уменьшается, поскольку в этом случае фары будут находиться в крайнем нижнем положении при минимальном давлении в системе. Но обычно автомобиль загружен слабо, а если учесть невысокое качество резиновых уплотнителей и их подверженность разрушаться при воздействии резких перепадов температур, характерных для зимнего периода, то протечки гидрокорректора фар можно смело назвать их главной болезнью. В результате происходит подклинивание поршней и невозможность регулировки светового луча. При исправном корректоре свободный ход главного поршня – 7 или более миллиметров.

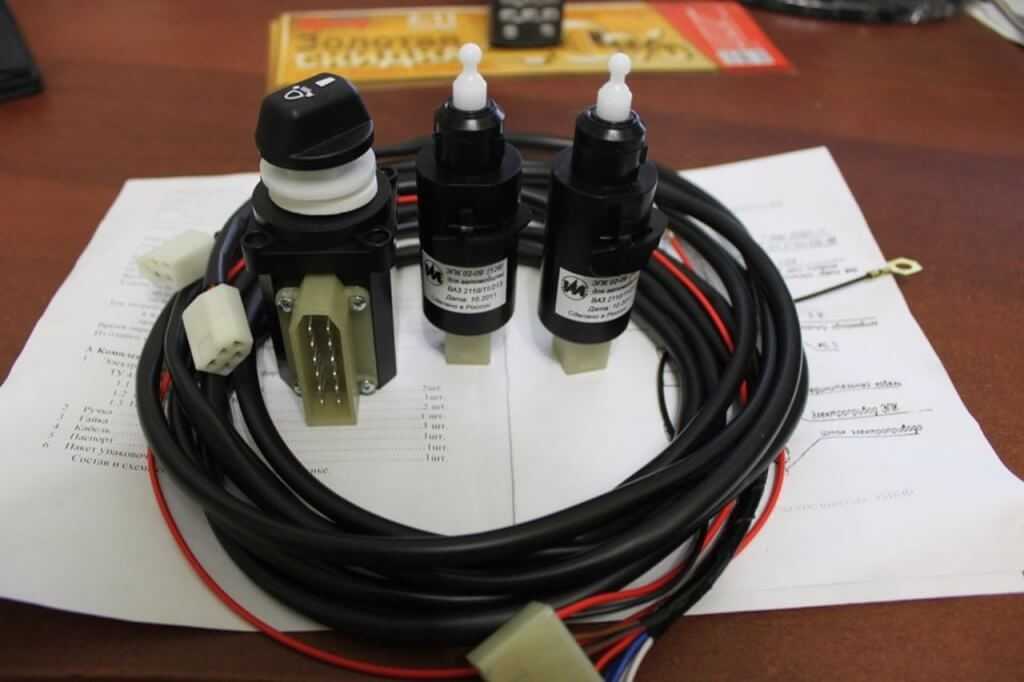

Электромеханические типы корректоров

Этот тип устройств высокотехнологичный, он наиболее востребован и распространен. Конструкция его проста, состоит из нескольких элементов:

  1. Мотор-редукторы на каждую фару.
  2. Переключатель на 4 положения.
  3. Электропроводка.
  4. Предохранитель.

В случае использования такого устройства потребуется сделать следующие действия:

  1. Демонтировать (если он установлен) гидропривод корректора.
  2. Если переключатель планируете устанавливать в другое место, то первый пункт делать необязательно. Наиболее подходящее место для монтажа переключателя – это слева от руля.
  3. Прокладываете электропроводку к каждой фаре. Желательно провода соединять со жгутами специальными пластиковыми стяжками.
  4. Установите на место регулировочных штоков старого гидрокорректора новые шаговые моторы.
  5. Подключите провода к шаговым электродвигателям.
  6. Так как это устройство потребляет, пусть и небольшой ток, необходимо установить в разрыв плюса питания предохранитель на 7,5 Ампер. От короткого замыкания этот прибор вас спасет. Но лучше всего посчитать, какой максимальный ток потребляет вся система. Исходя из этого значения, выбрать подходящий предохранитель с запасом 25 %.

Установка электрокорректора фар

И так, первым делом, проверил на работоспособность, после, удалил завальцовку на блоке управления при помощи сверла на 6. Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь. Методом подбора заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 кОм был заменен на 1 кОм (максимальный вылет), а резистор на 2,45 кОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответсвуют характеристикам гидро.

Макс вылет штока около 38 мм.

Мин вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на 2, просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери, сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте выступила над корпусом, что немного портило вид.

Всё работает, единственный минус — это скорость, с которой моторы перемещают отражатели, она слишком мала и это непривычно после гидро. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал. Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управления.

Замена гидрокорректора фар Ваз-2107 | Автолюбители

Замена гидрокорректора фар

ПОРЯДОК ВЫПОЛНЕНИЯ

Гидрокорректор служит для изменения угла наклона фар в зависимости от загрузки автомобиля. Он состоит из главного цилиндра, закрепленного на панели приборов, исполнительных цилиндров, установленных в блок-фарах, и соединительных трубок. Цилиндры и трубки – герметичны и заполнены специальной жидкостью с низкой температурой замерзания. Гидрокорректор – неразборный и ремонту не подлежит. При закисании поршней в цилиндрах, течи из цилиндров или трубок, а также если ход штоков исполнитнльных механизмов (в блок-фарах) отличается от величины 7±0,5 мм, меняем гидрокорректор.

Снимаем щиток приборов . Гидрокорректор можно поменять, не снимая приборы, но при этом придется работать снизу приборной панели, что очень неудобно.

Потянув на себя, снимаем рукоятку гидрокорректора фар с приборной панели. Пассатижами или головкой «на 24» отворачиваем гайку крепления главного цилиндра гидрокорректора…

…и вынимаем его внутрь приборной панели.

Отверткой поджимаем фиксатор рабочего цилиндра гидрокорректора…

…и, повернув против часовой стрелки, извлекаем его из корпуса фары. Аналогично снимаем цилиндр гидрокорректора с другой фары.

Сжимая пассатижами усики фиксаторов, выступающие (под крылом) из отверстий брызговика,…

…снимаем пластмассовые хомуты крепления жгутов электропроводки.

Отверткой аккуратно проталкиваем резиновый уплотнитель внутрь салона… …и через отверстие вынимаем рабочие цилиндры гидрокорректора в салон под панель приборов. Новый гидрокорректор монтируем в обратной последовательности.

После установки проверяем регулировку фар

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

avtolyubiteli.com

Установка электрокорректора фар

И так, первым делом, проверил на работоспособность, после, удалил завальцовку на блоке управления при помощи сверла на 6. Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь. Методом подбора заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 кОм был заменен на 1 кОм (максимальный вылет), а резистор на 2,45 кОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответсвуют характеристикам гидро.

Макс вылет штока около 38 мм.

Мин вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на 2, просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери, сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте выступила над корпусом, что немного портило вид.

Всё работает, единственный минус — это скорость, с которой моторы перемещают отражатели, она слишком мала и это непривычно после гидро. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал. Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управления.

Работа автоматического корректора

Это более продвинутое решение, так как при эксплуатации полностью исключается возможность вмешательства в работу системы. Широкое распространение получили в оптике новых автомобилей и в ксеноновых фарах. В последних пучок света обладает высокой интенсивностью, поэтому в обязательном порядке нужно устанавливать коррекцию – водители, движущиеся по встречной, не будут ослеплены.

ПОДРОБНОСТИ: Ремень ГРМ Шевроле Лачетти оригинал аналоги

Применение автоматического корректора очень широкое, от кузова автомобиля до светотеневой границы расстояние одинаковое, независимо от:

  1. Неровностей покрытия дороги.
  2. Скорости автомобиля.
  3. Ускорения.
  4. Нагрузки.

Как использовать корректор?

Корректор имеет ручку А на приборной панели ВАЗ 2107 справа от рулевого колеса, рядом с ручкой В регулировки яркости освещения приборной панели. Если вращать ручку В против часовой стрелки, яркость освещения падает.

Как говорится, ручка управления прибором имеет «интуитивно понятный интерфейс». Для изменения направления светопотока нужно при загруженном багажнике и включённом ближнем свете фар совместить метку, изображённую на регуляторе с одной из меток, нанесённых на корпус блока таким образом, чтобы пучок света не слепил встречных водителей.

Гидрокорректор ВАЗ 2107 имеет четыре варианта переключения (в порядке от большой точки к меньшей):

I — минимальная загрузка, передняя часть автомобиля несколько опущена: один водитель, или есть пассажир спереди;

II — водитель и четыре пассажира, кузов равномерно проседает вниз;

III — то же, что и II, дополнительно в багажнике груз до 75 кг:

IV — водитель и максимальная загрузка багажника: сильнее всего «задран нос».

Для того, чтобы увидеть, как изменяется угол наклона светового пучка при работе корректора, лучше поставить автомашину перпендикулярно к стене. Напомним стандартные требования к расположению ближнего света.

Подмена корректора света фар

Для данной модели ВАЗ, если возникнет необходимость подмены устройства, есть два варианта:

  • установить гидрокорректор, предусмотренный автопроизводителем;
  • поменять гидравлический корректор электронным аналогом.

В первом случае нужно приобрести устройство 2114-3718010, которое подступает для моделей ВАЗ от 2113 до 2115. Подмену необходимо начинать со съема неисправного корректора света фар, который делается в таковой последовательности.

  1. Отворачиваются винтообразные фиксаторы хомутов, которые прикрепляют соединительные трубки к удерживающим конструкциям.
  2. Снимается ручка головного цилиндра, опосля что отворачивается гайка, притягивающая основное гидравлическое устройство к приборной панели.
  3. От конструкции фары отсоединяются рабочие цилиндры и вкупе с трубками просовываются в салон.
  4. Установку новейшего гидравлического устройства, корректирующего направление света фар, необходимо сделать в оборотном порядке.

Для подмены гидрокорректора на электронный вариант, пригодный для установки в те же места, необходимо приобрести устройство «СиличЪ-Зенит». Опосля съема штатного корректора проделываются последующие деяния:

  1. Отключается «минус» от аккума.
  2. Опосля подмены уплотнительного кольца устанавливаются электрокорректоры в места, где стояли рабочие цилиндры.
  3. «Плюс» присоединяется к колодке «20», «минус» замыкается на массу.
  4. Проводка фиксируется там, где были соединительные трубки. Можно прикрепить ее и к общему жгуту электропитания.
  5. Подключается «минус» к аккуму, проверяется работоспособность электрокорректора.

Электромеханический корректор фар ВАЗ 2114

Видите ли, есть два варианта подмены вышедшего из строя гидрокорректора. Электронное устройство дороже гидравлического. Но почти все автолюбители предпочитают конкретно электрокорректор, отмечая наиболее надежную и долговременную его эксплуатацию. Какого бы типа корректор вы ни избрали, сейчас вы понимаете, как без помощи других его установить.

Когда нужна регулировка света фар на ВАЗ 2107

Провести регулировку фар 2107 по видео сможет каждый

Главное – строго следовать инструкции и обращать внимание на все малейшие нюансы. Выполнение работ по схеме позволит сделать корректные оптимальные регулировки и улучшить видимость на дорогах

Оптику выставлять нужно строго по стандартной схеме, самодеятельность, попытки выполнить работы по самостоятельно «улучшенному» плану, только усугубят проблему

Особенно важно тщательно следить за углом наклона – если нарушить его, другие участники движения будут

Обслуживать ВАЗ не трудно, самостоятельные регулировки фар помогут откорректировать заводские параметры, довести их до оптимальных значений

Важно! Нормальное качество света ночью – гарантия минимизации рисков аварий. Регулировки, помимо недостатка света, проводят и в других случаях

Основные – недавно была произведена установка новых противотуманок, ламп, отражателей, требующих дополнительных настроек, осуществлена замена шин, дисков. После ДТП особенно с повреждением переда кузова настройки проводят обязательно, то же самое касается замены отдельных элементов подвески, планового ремонта. Иногда лучше перестраховаться, чем потом восстанавливать транспортное средство (а это обычно стоит недешево)

Регулировки, помимо недостатка света, проводят и в других случаях. Основные – недавно была произведена установка новых противотуманок, ламп, отражателей, требующих дополнительных настроек, осуществлена замена шин, дисков. После ДТП особенно с повреждением переда кузова настройки проводят обязательно, то же самое касается замены отдельных элементов подвески, планового ремонта. Иногда лучше перестраховаться, чем потом восстанавливать транспортное средство (а это обычно стоит недешево).

Важно! Регулировки света на ВАЗ очень простые в выполнении и не занимают много времени. На СТО обращаться тоже можно, но это не бесплатные работы

Монтаж автоматического корректора

Для проведения работ по установке электрокорректора фар на ВАЗ-2110 вам потребуется:

  1. Демонтировать фары и полностью избавиться от старого привода корректора (если он установлен).
  2. При необходимости увеличить отверстие, в котором планируется монтаж нового привода.
  3. Установите новые приводы на фару, при необходимости используйте герметик. В некоторых случаях приходится полностью изменять конструкцию, делать большие дырки, а в них устанавливать электромоторы. Чтобы не попадала внутрь фары пыль, обязательно все щели заделать герметиком.
  4. К установке датчика дорожного просвета одно требование – расстояние до дорожного покрытия около 260 мм. Монтаж производится на задней и передней осях.
  5. Провода от датчиков к блоку управления прокладывать можно по туннелям, в которых находятся тормозные трубки. Если таких туннелей нет, то просто хомутами соединяете провода с трубками.

Теперь можно произвести подключение всей системы к бортовой сети и испробовать ее в действии.

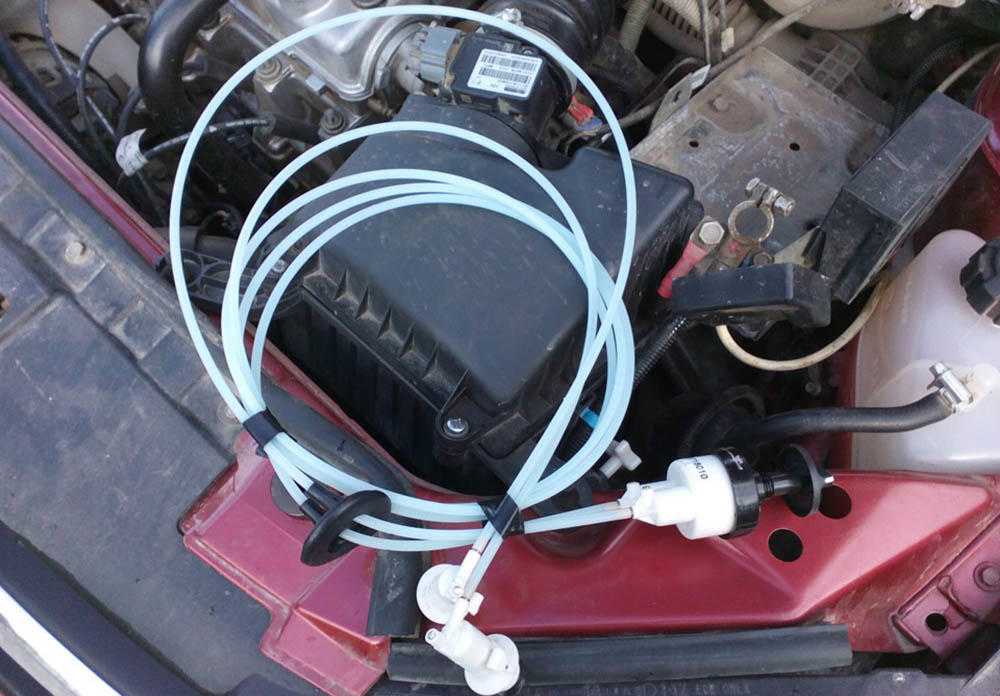

Устройство гидрокорректора фар

Несложно догадаться, что принцип функционирования этого прибора основан на использовании парциального давления жидкости. В современных автомобилях применяется несколько гидравлических механизмов, принцип работы которых примерно одинаков. В качестве примера можно привести тормозную систему. И всё же каждый из таких механизмов имеет определённые конструкторские особенности. Классический гидрокорректор фар состоит из следующих компонентов:

  • основного цилиндра, смонтированного в районе приборной панели;
  • системы трубопроводов;
  • исполнительных устройств, устанавливаемых непосредственно на фарах.

В качестве рабочего агента используется специальная морозостойкая жидкость. В отличие от электрических, гидравлические корректоры производятся неразборными – так легче обеспечить их идеальную герметичностью. Поэтому на официальном уровне (то есть на СТО, в автосервисах, дилерских центрах) утверждается, что эти устройства неремонтопригодны, и при их выходе из строя подлежат полной замене. Учитывая, что стоимость гидрокорректоров относительно невелика, в большинстве случаев покупка нового устройства действительно выглядит целесообразно. Но так уж устроен человек, что если имеется возможность выполнить ремонт самостоятельно, он, скорее всего, пойдёт именно на этот шаг. В случае с гидрокорректором фар такая возможность действительно существует, несмотря на уверения в обратном.

Правда, многие операции своими руками действительно выполнить малореально – например, продуть систему при попадании воздуха или поменять рабочую жидкость. Кстати, многие водители на вопрос, что залито в гидрокорректор фар, отвечают, что это тормозная жидкость. Это, кончено, не так – здесь используется тосол или состав, аналогичный ему. В рабочем состоянии магистраль устройства всегда находится под достаточно высоким давлением. Если покрутить рычажок вниз – давление уменьшается, и шток заставляет лампочку фары повернуться вниз. Постоянное высокое давление не слишком благоприятно отображается на ресурсе корректора, особенно если при его сборке были использованы некачественные материалы и комплектующие.

В частности, это касается резиновых уплотнений – зимой, когда температура опускается намного ниже нуля, они могут начать разрушаться, что приводит к разгерметизации системы и утечке жидкости. В результате происходит подклинивание поршней, причём на левой или правой фарах это может происходить не одновременно. Как итог – изменять угол становится невозможно, а головная оптика при этом может светить в разных направлениях, одна фара выше, другая – ниже. На всех автомобилях ВАЗ, оснащаемых гидравлическими корректорами, эти устройства собирают по практически идентичной схеме, хотя, безусловно, мелкие конструктивные отличия имеются, связанные с геометрией самого автомобиля, его компоновкой – от этого зависят габариты гидрокорректора, а также особенности компоновки трубопроводов и самих цилиндров. Представляем вашему вниманию таблицу совместимости ГК для конкретных моделей/семейств АвтоВАЗ:

Артикул гидрокорректора С какими моделями совместим
2105-3718010 2105—2107 («классика»)
2108-3718010 2108—21099 (семейство Samara)
2110-3718010 2110—2112 (семейство 110)
2114-3718010 2113—2115 (Samara 2)
21213-3718010 21213 «Нива»

Установка автоматического корректора фар

Основные правила установки, схему подключения рассмотрим на примере универсального автоматического корректора фар «Зенит». В комплект входят:

  • электронный блок управления;
  • 1 либо 2 датчика загрузки оси автомобиля.

Если на вашем автомобиле не установлен электрокорректор, то 3-х контактные сервоприводы, переключатель на приборной панели, разъемы и приводку придется докупать отдельно. Главная задача при самостоятельной установке – правильно установить датчик загрузки оси автомобиля. Датчик нужно расположить таким образом, чтобы обеспечивался примерно равномерный ход штока по вертикальной оси.

В процессе начальной калибровки задается базовое положение кузова (полный бак, в багажнике только базовый набор самых необходимых вещей). Изменение положения штока относительно базового уровня будет приводить к автоматической корректировке светотеневой границы. Подробную инструкцию по установке вы можете посмотреть на сайте производителя.

Пример установки датчиков.

Для примера сравните вид штатного автоматического корректора фар, которым владелец доукомплектовал автомобиль своими руками.

Схема подключения

Блок управления следует закрепить в салоне автомобиля. Провода с кормовой и передней части в салон можно протянуть через специальные технологические отверстия в кузове. Проводка под днищем и в подкапотном пространстве должна быть надежно закреплена хомутами (желательно уложить ее в гофру).

На блок-схеме показано, что для подключения необходимо разрезать управляющий провод сервомоторов. Используйте клеммы, чтобы при необходимости быстро восстановить штатную проводку. В остальном схема подключения очень проста, но выполнение работ требует хотя бы минимальных знаний в электротехнике!

Электромеханический корректор фар на Ваз 2114

Гидрокорректор фар применяется для того, чтобы поменять угол наклона пучка света фар. Дело в том, что в зависимости от загрузки автомобиля, направление света фар меняется и может случиться так, что он будет направлен не на дорожное полотно, а прямо в глаза водителю встречного транспорта, что создает опасную ситуацию при движении. Гидрокорретор фар для Ваз 2114 состоит из главного цилиндра, который находится на панельно доске, и рабочих цилиндров, они расположены прямо на корпусе фар и связаны с главным цилиндром соединительными трубками. Внутри цилиндров и трубок имеется специальный состав, устойчивый к низкой температуре. Данная жидкость абсолютно не контактирует с воздухом. Стоит заметить, что гидрокорректор представляет собой целостный механизм, его нельзя разобрать и в случае поломки ремонту он не подлежит. Во время эксплуатации Ваз 2114 может случиться заклинивание поршней в цилиндрах либо утечка жидкости из трубок или цилиндров. Так что когда гидрокорректор автомобиля выходит из строя, имеет смысл поменять его на более современный электромеханический корректор фар.

Комплект электрического коллектора включает в себя регулятор положения фар, несколько исполнительных механизмов с уплотнительными кольцами и жгут соединительных проводов. Приступим к установке оборудования в салоне Ваз 2114. Для начала нужно демонтировать рукоятку выключателя освещения приборной доски и рукоятку гидрокорректора, если таковая имеется в наличии. Берем тонкую плоскую отвертку и поддеваем облицовку со шкалой корректора, тем самым снимаем ее. Затем, используя крестообразную отвертку выворачиваем саморез крепления световода подсветки шкалы корректора и вынимаем этот световод. Берем головку на 21 и выворачиваем гайку крепления главного цилиндра корректора, для этого надавливаем на его стержень и вдавливаем его в дырку, которая имеется на панели приборов Ваз 2114. Открываем капот автомобиля и разъединяем от корпуса фары рабочие цилиндры корректора, надавливаем на фиксатор и проворачиваем рабочий цилиндр против часовой стрелки, тем самым мы освобождаем его от крепления, теперь его можно вытащить с корпуса. С помощью бокорезов перекусываем трубки и удаляем правый цилиндр. Такими же действиями освобождаем от крепления левый цилиндр.

Чтобы было удобнее работать, рекомендуется отсоединить клеммы аккумуляторной батареи. Прокладываем сквозь уплотнитель колодки жгута проводов электрического корректора фар Ваз 2114. Проводку корректора прокладываем вдоль штатных проводов машины. Устанавливаем электрический корректор в отверстие корпуса фары и подсоединяем его к правой и левой фаре. Теперь проходим в салон машины и присоединяем минусовой провод электрического корректора к массе, а питающий провод соединяем с проводом, который подает напряжение на нить ближнего света. Присоединяем колодку жгута проводов электрического корректора к регулятору, сам регулятор собираем в обратной снятию последовательности. Итак, мы своими руками установили на автомобиль Ваз 2114 электрический корректор фар.

О клубе Ваз 2114

Обвес для Ваз 2114

электрическая схема автомобилей ваз 21099 1998-2000 гг. выпуска с «европанелью» приборов (с карбюратором, монтажным блоком 2114-3722010-10 или 2114-3722010-18)

Виды и предназначение корректора

Корректор, при помощи привода, изменяет регулировку фар, поднимая либо опуская светотеневую границу.

Он быть может нескольких типов:

  1. С автоматическим управлением;
  2. С ручным, принудительным регулированием.

Автоматические при помощи датчиков определяют положение кузова кара, просадку фронтальной и задней подвески, и исходя из этих данных регулируют луч фар. Помощи от человека в этом случае не требуется, все опции закладываются заводом изготовителем в блок управления корректором.

У ручных корректоров заложено несколько положений, и находится переключатель меж ними в салоне. Почаще всего на пороге кара со стороны водителя имеется таблица с рекомендуемыми положениями, при разной загрузке кара. Так же его можно регулировать в движении, к примеру, если у вас нехорошая освещенность — поднять луч либо если встречные авто говорят о том, что вы их слепите, луч необходимо опустить.

Привод корректора быть может также нескольких типов:

  • электрокорректор;
  • гидрокорректор;
  • механический корректор.

Смена положений механическим корректором происходит при помощи тросика, это довольно надежное решение, но с течением времени рубаха может перетереться, а тросик заклинить потому его уже довольно издавна не используют.

Гидрокорректор, как раз-таки устанавливается с завода на ваз 2114, работает он по принципу конфигурации давления воды в трубках. Жидкость морозоустойчивая, а система замкнутая, но такое решение считается ненадежным и нередко выходит из строя, так же хромает точность, из-за воздействия температур на плотность воды.

Электрокорректор надежен и точен. Он употребляет электронные актуаторы для конфигурации светотеневой границы. Набор электрокорректора фар на ваз 2114 устанавливается заместо гидрокорректора без каких-то переделок и стоит ненамного дороже, зато служит намного подольше.
