9.7. Регулятор давления (для автомобилей без АБС)

Регулятор давления корректирует давление тормозной жидкости в приводе задних тормозных механизмов в зависимости от загрузки автомобиля для предотвращения его заноса при интенсивном торможении.

В процессе эксплуатации и при замене задних рессор необходимо регулировать усилие, действующее со стороны упругого элемента на поршень регулятора.

Регулировка натяга нагрузочной пружины регулятора давления тормозов

Установить снаряженный автомобиль на ровную горизонтальную поверхность.
Отвернуть контргайку 10 (рис. 9.7).
Вращая регулировочный болт 11, установить зазор 0,5+0,1 мм между торцами поршня регулятора и регулировочного болта.
Удерживая регулировочный болт 11 от проворачивания, затянуть контргайку 10.

При правильной регулировке в случае торможения снаряженного автомобиля на сухом асфальте должна происходить одновременная блокировка передних и задних колес. В процессе эксплуатации и при замене задних рессор необходимо регулировать усилие, действующее со стороны упругого элемента на поршень регулятора.

Рис. 9.7. Регулятор давления:

С=0,5±0,1 мм; 1— нажимной рычаг; 2 — штифт; 3 — фиксирующий болт; 4 — ось нажимного рычага; 5 — гайка; 6 — ось; 7 — регулятор; 8 и 9 — кронштейны регулятора; 10 — контргайка; 11 — регулировочный болт; 12 — нагрузочная пружина; 13 — гильза поршня; 14 — управляющий конус; 15 — прижимная пружина; 16 — шарик; 17 — упорная скоба; 18 — возвратная пружина; 19 — втулка; 20 — поршень; 21 — защитный чехол; 22 — кронштейн моста; 23 — стойка; 24 — пружинная шайба

Когда требуется замена?

Определить когда необходима замена воздушного фильтра в автомобиле Газель Некст Cummins можно при обычном внешнем осмотре. Для этого необходимо открыть крышку воздухозаборника и зрительно обследовать деталь на наличие загрязнений. Исправный воздушный фильтр должен быть чистым снаружи, без пятен и каких либо повреждений. Первые признаки необходимости замены проявляются сразу же — это перебои в работе мотора, плохой запуск и тёмный выхлоп. Эти и другие причины неисправности двигателя свидетельствует о необходимости срочного технического осмотра.

Периодичность замены ВФ зависит от марки ДВС и установленного срока от производителя транспортного средства. Чаще всего, этот промежуток не превышает 15-30 тыс. км. пробега, поэтому рекомендуют ещё раз посмотреть в тех. документацию, где отчетливо указываются интервалы замены съемных деталей в авто Газель Некст Cummins. Для дизельных машин с турбиной, период ЕТО уменьшается до 10 тыс., потому как для сжигания солярки требуется больше воздуха.

Видео «Замена ТФ в автомобиле Газель Cummins»

В этом видео показан полный процесс смены фильтрующего элемента тонкой очистки в автомобиле Газель Cummins.

Замена топливного фильтра на Газели Некст ( Next ) и Бизнес с двигателями Cummins 2.8 довольно простая операция и каждый владелец Газели с Камминз сделает это самостоятельно еще лучше чем на сервисе официального дилера, потому что там тупо меняют фильтрующий элемент без чистки колбы сепаратора от загрязнений и на некоторых сервисах вставляют не оригинальные фильтра.

В этой статье постараюсь ответить на вопрос: Как поменять топливный фильтр Газель Камминс и как отличить оригинальный топливный фильтр Fleetguard от подделки.

Основной проблемой первых лет обслуживания Газели с мотором Cummins это отсутствие опыта и базы знаний по дизелям и в особенности с топливной системой Сommon Rail. Основной поломкой является размыв седла форсунки и слив топлива в обратку, а размывает седло частичками грязи под высоким давлением, напоминает своеобразный пескоструй.

Используя не оригинальные фильтра или фильтра плохого качества народ долго не мог понять почему он попадает на деньги с топливной, да собственно у некоторых эксперименты продолжаются до сих пор. Например на некоторых фильтрах уплотнительное кольцо было пластиковым или вообще отваливалось и болталось, из-за этого подсасывало грязное топливо. Другие фильтра не давали нужной фильтрации по сравнению с оригиналом и сильно просвечивались на свет.

Таким образом необходимым минимумом хорошей работоспособности топливной Газель Сummins 2.8 является использование оригинальных фильтров Fleetguard.

Отличить оригинальный фильтр Флитгард от подделки я научился по ряду характерных признаков.Когда я прихожу в магазин перед тем как отдать деньги я прошу посмотреть фильтр, были случаи что в проверенных местах попадались подделки или давали какой нибудь Невский фильтр.

В первую очередь ищем стык склейки фильтрующего элемента, на нем видно розовую пропитку, возможно это активатор ускоряющий склейку или индикатор застывания или говорит что фильтр прошел контроль, вообщем на оригинале должно присутствовать.

На верхней торцевой крышке топливного фильтра флитгуард есть полоски от формовки разделяющие деталь на 4 части.На торцевых крышках сверху и снизу покрытие с вкраплениями серебристого цвета, напоминает легкий напыл серебристой краски, возможно это остается от разделительного состава при изготовлении фильтра.На верхней части надпись Fleetguard, квадратик и дата код.Фильтрующий элемент и крышки соединены без клея и могут быть под углом относительно друг друга.

Удаление воды из топливного фильтра двигателя Cummins ISF2.8 на автомобиле Газель NEXT, прокачка системы питания топливом.

В комбинации приборов на автомобиле Газель NEXT установлена сигнальная лампа наличия воды в топливе (со светофильтром оранжевого цвета). Лампа кратковременно загорается при повороте ключа в выключателе приборов и стартера (замке зажигания> в положение «I» и гаснет. Постоянное горение лампы означает наличие воды в топливном фильтре. При непрерывном горении лампы немедленно остановите двигатель. Затем самостоятельно слейте воду из топливного фильтра двигателя Cummins ISF2.8 или обратитесь на станцию технического обслуживания.

Эксплуатация двигателя Cummins ISF2.8 на автомобиле Газель NEXT с горящей лампой наличия воды в топливе приведет к его поломке. Для слива воды из корпуса топливного фильтра системы питания топливом двигателя Cummins ISF2.8 выполните следующее.

1. Установите под кран слива отстоя из топливного фильтра емкость для сбора вытекающего топлива. 2. Откройте кран слива отстоя из фильтра, повернув гайку-барашка против часовой стрелки на 2 оборота. 3. Для облегчения слива выверните пробку для выпуска воздуха на крышке корпуса фильтра и слейте находящееся в корпусе топливо вместе с отстоем. 4. Несколько раз нажмите на рукоятку подкачивающего топливного насоса до полного вытекания жидкости из топливного фильтра. 5. Закройте кран, повернув его по часовой стрелке. 6. Для защиты от брызг топлива возьмите хорошо впитывающую влагу ткань и положите ее вокруг отверстия для выпуска воздуха. 7. Нажимайте на кнопку ручного подкачивающего насоса (может понадобиться несколько десятков нажатий). До тех пор, пока из отверстия не начнет выходить топливо. 8. Вверните пробку в отверстие.

Как менять фильтры двигателя Cummins ISF 2.8 на автомобиле Газель Бизнес

Сроки замены

Как любая техника, Газель Бизнес снабжается инструкцией по эксплуатации. В ней содержится информация о том, когда именно необходимо производить замену фильтров. Но что делать, если порой бывает довольно сложно следить за сроком службы каждого фильтра и в нужный момент находить время на его замену? У опытных автовладельцев есть своя проверенная схема (которая, впрочем, опирается именно на инструкцию), которая ощутимо упрощает текущее ТО автомобиля.

Так, масляный фильтр Cummins подлежит замене не позднее того момента, когда авто «пробежит» очередные 10 тысяч километров. Этот показатель должен быть снижен до семи тысяч, если автомобиль постоянно эксплуатируется в коротких городских поездках. Такие условия считаются тяжёлыми для автомобиля.

Теперь внимание: опытные автовладельцы одновременно проводят замену всех фильтров Cummins – топливного, салонного и воздушного – одновременно с масляным. А также моторное масло

Такой подход даёт сразу три преимущества:

не нужно следить за сроками замены каждого фильтра и масла по отдельности;
экономится время на техническом обслуживании;
ресурс дизеля и надёжность авто заметно повышаются.

Процесс замены фильтра Камминз

Для начала слейте из картера двигателя отработанное моторное масло. Пока стекают его остатки, замените масляный фильтр Cummins – он выкручивается без усилий, и новый так же прост в установке на место. Теперь на очереди заливка свежего моторного масла. Не спешите, чтобы случайно не допустить перелива. Всегда помните, что избыточный уровень масла способствует засорению воздушного тракта.

Следующим после масляного фильтра необходимо заменить топливный. Особенность двигателя Cummins ISF версии 2.8, устанавливаемого на Газель Бизнес, – это многоразовый топливный фильтр со сменными картриджами, а также отстойником, куда выбрасывается крупный мусор и стекает вода.

В процессе замены у топливного фильтра нужно снять верхнюю крышку. Сразу посмотрите на неё – не требует ли замены уплотнительное кольцо? Затем нужно убрать отработавший своё фильтрующий картридж, установить новый и прокачать ручным насосом всю топливную систему. Если этого не сделать, то двигатель элементарно не запустится. Хорошо, что топливные фильтры Cummins комплектуются ручным насосом (помещён в корпусе).

Далее на очереди замена воздушного фильтра. Здесь многие автовладельцы делают чрезвычайно грубую ошибку и всего лишь чистят воздушный фильтр. И совершенно не задумываются о том, что длительная эксплуатация воздушного фильтра без его замены неизбежно приводит к изменениям в составе топливовоздушной смеси. Итог очевиден – расход горючего неминуемо возрастёт.

Именно поэтому воздушный фильтр Cummins подлежит замене вместе со всеми остальными. Особенно если учесть, что стоимость этого расходника невелика, а процесс замены очень прост. Экономия на воздушном фильтре – дело опасное ещё и потому, что может пострадать вся цилиндропоршневая группа, работа которой напрямую зависит от качества фильтрации воздуха

Также важно, чтобы воздушный фильтр был качественным

А вам известно, что в Газели Бизнес предусмотрен салонный фильтр? Вещь вроде бы не обязательная, но кто пользовался – уже не отказывается. Как и все фильтры Cummins, салонный лёгок в установке, а стоит недорого. И никакого ежедневного стирания пыли с приборной панели! Тем же, у кого авто с кондиционером, салонный фильтр по-настоящему необходим. Это поможет избежать малоприятной чистки испарителя кондиционера, а также снизит бактериальное загрязнение воздуха в салоне.

Где приобретать фильтры Cummins?

Предложенная выше схема замены фильтров Камминз заметно облегчает автовладельцам текущее ТО. Нужно лишь верно оценить условия эксплуатации автомобиля и внимательно следить за показателями пробега. Собственно замена фильтров – дело достаточно недолгое и простое. При использовании качественных расходников проблем не возникнет в принципе.

А где вы покупаете запасные части и расходные материалы Cummins? Если нет особых предпочтений, то обратите внимание на ассортимент нашего автомагазина. Любой фильтр Cummins мы предлагаем по весьма привлекательной цене без повода усомниться в качестве

У нас продукция только от хорошо зарекомендовавших себя производителей. С нами техническое обслуживание двигателей Cummins различных модификаций становится удобным и лёгким мероприятием!

Общие рекомендации после замены топливного фильтра.

Прокачайте топливную систему.

Дело в том, что топливный фильтр может иметь значительный объем (иногда 0.5 литра) и за разовый запуск насос просто не успевает прокачать систему. Соответственно, топлива не хватает и двигатель не может запуститься.

На инжекторных и современных дизельных автомобилях необходимо 3-5 раз открыть замок до положения «зажигание включено» (стартер не крутим) и подождать по 5 секунд.

Для наглядности посмотрите вот это видео:

На старых дизельных автомобилях необходимо прокачать систему при помощи т.н. груши. Как правило, те, кто ездит на таких машинах сами все это знают и умеют, но если вы только осваиваете старые дизеля, с механическим ТНВД, это видео будет Вам полезно:

На карбюраторных автомобилях (хотя их уже лет 10 как не выпускают), все еще проще – просто накачиваем топливо в фильтр и шланги, нажав на рычаг бензинового насоса 10-20 раз. Если рычаг не продавливается, просто крутаните двигатель стартером на ½ оборота.

Прокачали систему и пробуем заводить. Если двигатель запустился – все отлично, если нет, начинаем вспоминать, что мы делали и искать ошибки.

Если фильтр внешний.

Как правило, в системах с внешним топливным фильтром фильтров два! Фильтр тонкой очистки, как на картинке выше и фильтр грубой очистки, он на заборнике топлива в баке. Если Вы его не заменили, замените. Основная же проблема, двигатель не запускается, после замены топливного фильтра кроется в шлангах! Некачественные шланги разбухают, а так как снаружи их держит оплетка, они перекрывают внутреннее отверстие. Пока их не шевелят, они еще как-то работают, но после замены фильтра (когда их крутят и растягивают), они за несколько минут могут придти в негодность. (это типовая проблема дешевых шлангов).

Проверяется следующим образом – снимаем шланг подачи с топливной рампы и открываем замок до положения «зажигание», стартер не включаем и не курим! Если со шланга пойдет хорошая струя бензина, причина кроется не в замене фильтра, смотрите что вы еще делали. Если топливо еле бежит – проверяйте шланги (по науке надо брать манометр и мерить давление, но лично у меня в хозяйстве нет манометра с переходником для проверки давления топлива).

Если фильтр составной.

Составной топливный фильтр с регулятором давления, применяется на многих «больших» иномарках, например на Mercedes ML

Важной особенностью этих фильтров является наличие встроенного регулятора давления топлива. В среднем 3% дешевых фильтров имеют бракованный регулятор давления топлива и после их замены, двигатель не запускается

Так же проблема может быть в разбухших шлангах, но это только в том случае, если ремонтом машины ранее занимался «колхоз».

Проверяется правильность замены фильтра точно также – снимаем подачу с рампы и смотрим на напор. (по науке надо брать манометр и мерить давление, но лично у меня в хозяйстве нет манометра с переходником для проверки давления топлива).

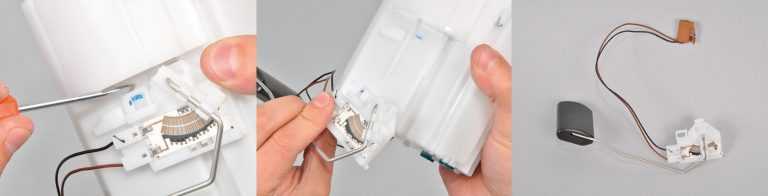

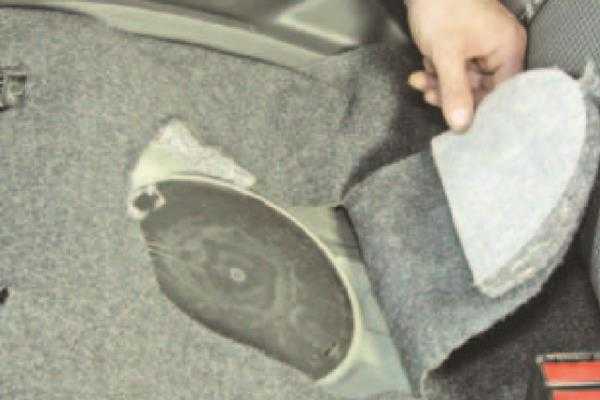

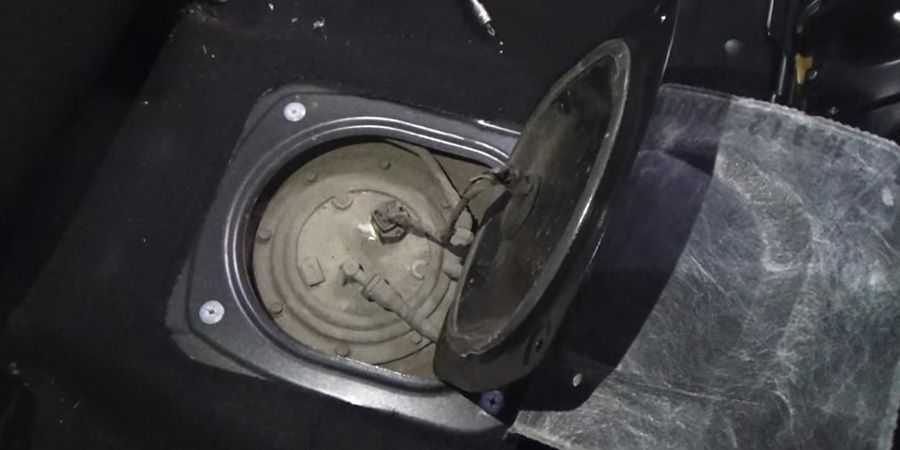

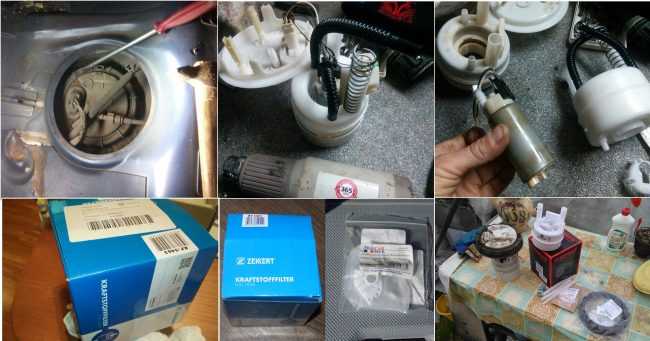

Если фильтр установлен в топливном модуле в баке.

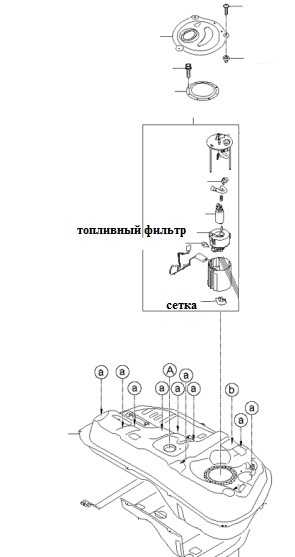

Топливные модули стоят на 90% современных автомобилей. Топливный модуль представляет собой сборку из насоса, топливных фильтров, регулятора давления и измерителя уровня топлива. Такая вот вещь в себе.

Это самый печальный случай так как, вероятно, снова придется все разобрать. Кстати именно при замене фильтра в топливном модуле, вылезает больше всего косяков.

Прежде чем разбирать, проверяем – снимаем подачу с рампы, открываем замок и смотрим, бежит ли топливо и сколько его. (по науке надо брать манометр и мерить давление, но лично у меня в хозяйстве нет манометра с переходником для проверки давления топлива).

Если топливо не бежит – снимаем топливный модуль и проверяем где мы накосячили, вариантов не много вот они:

забыли одеть или порвали уплотнительное кольцо.
Забыли одеть, или не до конца одели топливный шланг на фильтр или на насос.
Не защелкнули регулятор давления.
Не одели электрическую клемму на насос.

Все, все типовые проблемы из за которых после замены топливного фильтра машина не заводится, я привел. Надеюсь, что статья была полезна.

Коллеги, на этом у меня сегодня все,. Если ваша машина не смотря на все так и не заводится обратитесь в сервис. Кстати для крупных городов доступен отличный онлайн сервис по выбору авторемонтной мастерской.

На этом у меня сегодня все. Если у Вас остались вопросы, или если вы хотите дополнить статью, пишите комментарии.

Как заменить топливный фильтр на Газель

Предназначение топливного фильтра

Такой расходник, как топливный фильтр, есть на всех автомобилях, которые работают на бензине и дизеле. Это фильтрующий элемент, который предназначен для удержания грязи и ржавчины, которая может вместе с топливом попасть в двигатель. Со временем, данная деталь забивается и начинает хуже выполнять свои функции. В таком случае сильно увеличивается риск поломки мотора. Кроме того фильтр не дает проникнуть в мотор частичкам воды, которые могут присутствовать в цистерне.

Как заменить топливный фильтр должен знать каждый автовладелец, ведь эта процедура довольно простая и она поможет сэкономить деньги. Ведь если обращаться на станцию техобслуживания, то там за такую техническую манипуляцию взыщут определенную плату.

Периодичность замены топливного фильтра

Рекомендуется производить замену этого расходного материала каждый 60 тысяч километров. Именно за это время фильтр набивается грязью и уже не может нормально очищать топливо. Но при частой эксплуатации машины, он выйдет из строя раньше. Владелец авто сможет это определить по тому, что скорости будут переключаться плохо, из-за поломки топливного насоса. Поэтому лучше производить замену каждые 30 тысяч километров, чтобы обеспечить свою безопасность на дороге. Существуют некоторые признаки, которые скажут о том, что пришло время замены элемента:

Мотор работает неравномерно;
Мощность машины уменьшается;
Авто дергается при движении, особенно это заметно когда машина поднимается в гору;
Расход топлива вырастает;
Двигатель глохнет, его трудно завести.

Если обнаружили один из этих симптомов, то возможно, поможет замена топливного фильтра газели.

Порядок работы по замене топливного фильтра

Фильтрующий элемент на Газели Некст снимается не разбирая защитного корпуса. Последовательность действий должна быть такой:

Отсоединение минусовой клеммы от аккумуляторной батареи. Это необходимо, чтобы обесточить систему и работать безопасно. Под фильтр нужно заранее подставить ведро или другую емкость, ведь оттуда будут выливаться остатки горючего. Его будет не очень много, но лучше заранее быть к этому готовым. Это был подготовительный этап.
Откручивание гайки, чтобы открыть сливной кран. Отметим, что гайка откручивается против часовой стрелки. Далее следует извлечь пробку путем простого выкручивания руками. Теперь нужно аккуратно вылить остатки горючего в подготовленную емкость. Затем отсоединяем колодку, которая держит провода. Потом нужно сжать фиксатор и отсоединить топливопривод, который держится на фильтре и не даст его снять.
Следующее действие –это выкручивание прижимной гайки и отвод крышки от корпуса. Все, теперь можно легко извлечь топливный фильтр и на его место установить новый, который подходит по своим характеристикам.
В фильтр стоит налить немного топлива для того, чтобы облегчить прокачку топливной системы после пуска двигателя. Далее остается собрать все в обратной последовательности и проверить результаты работы.

Теперь вы знаете, как можно самостоятельно поменять топливный фильтр, без обращения в мастерскую. Следует сказать, что замена топливного фильтра Газели Некст отличается от замены фильтров других автомобилей и это нужно иметь в виду. Но если вы будете четко следовать нашей приведенной выше схеме, то у вас точно все получится.

Важные советы для автовладельцев

Заправляйте свою машину на проверенных автозаправках, чтобы топливо отвечало всем стандартам качества;
Не используйте горючее из ржавых старых канистр, потому что оно будет с загрязнением и это увеличит нагрузку на фильтрующий элемент;
Меняйте фильтры чаще, лучше каждый 30 тысяч километров;
Не забывайте очищать сеточку на топливном насосе.

Все эти нехитрые советы помогут избежать серьезных поломок Газели.

Выбор фильтра

Важным аспектом является выбор топливного фильтра, который должен быть качественным и оригинальным, иначе он просто не будет справляться со своими задачами и смысла в нем никакого не будет. Основной поломкой топливной системы, с которой сталкиваются владельцы Газели Некст является порыв седла форсунки. Из-за этого начинается так называемый слив топлива в обратку. Это происходит из-за использования неоригинальных дешевых фильтров

Многие водители пытаются сэкономить на расходниках, не понимая, какое важное значение они имеют для работы всей машины. На дешевых фильтрующих компонентах кольцо сделано из пластика или оно вовсе болтается, что недопустимо

Также подделки не фильтруют так хорошо, как оригинальные расходные материалы.

Замена топливного фильтра газель некст камминз

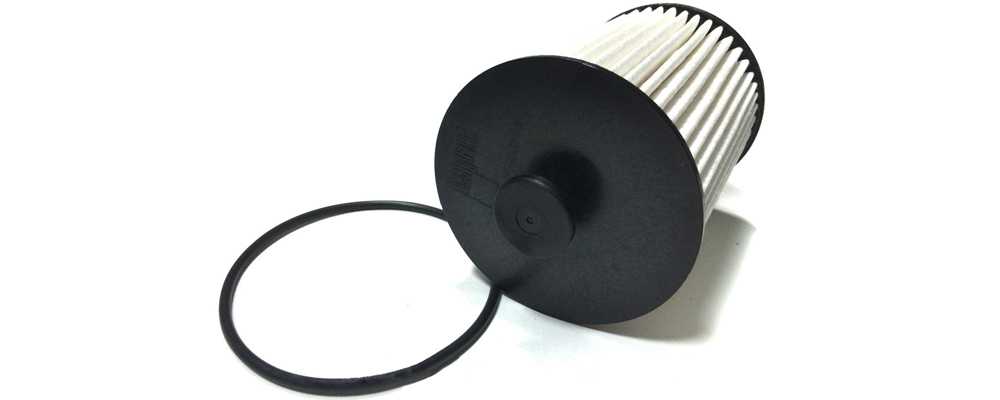

На новых автомобилях Газель Некст устанавливается дизельный двигатель Cummins. Как происходит замена топливного фильтра газель cummins двигателем и будет этот видео ролик.

И так, замена топливного фильтра Газель Next начинается с того что мы открываем крышку капота, находим расположение фильтра топлива и отщелкивем подходящие к нему трубку и разъем. Затем откручиваем крышку. Снимаем и вынимаем сам фильтрующий элемент. Перед установкой нового топливного фильтра рекомендуется очистить корпус от грязи. Периодичность замены топливного фильтра на Газели Next около 10 тыс пробега.

Еще больше полезных советов в удобном формате

Замена топливного фильтра – признаки загрязнения и порядок работ + видео

Замена топливного фильтра – проблема, с которой, наверняка, сталкивался каждый водитель. Этот элемент автомобиля отсеивает весь мусор, частички ржавчины, пыли и не дает им попасть в магистраль топливной системы. А так как составные части в ней имеют очень маленькое сечение, то попадающая грязь быстро приводила бы их в негодность.

Система фильтрации осуществляет две степени очистки: грубую, удаляя все крупные частички, и тонкую. Фильтры для тонкой очистки устанавливаются между двигателем и топливным баком. Специалисты советуют осуществлять замену фильтров через каждые 60 тысяч километров.

Также засоренность порождает неправильную работу двигателя, потому что подача топлива в систему происходит не так, как должна.

Таким образом, автомобиль начитает троить, глохнет, а иногда может вообще не заводиться, также происходит неправильное переключение передач (в случае АКПП, т.е.

автоматика перестает правильно трактовать команды двигателя к переключению и осуществляет их невовремя или вовсе не реагирует). Но, чтобы не доводить ситуацию до такого критического момента, можно проверить, не нуждается ли топливный фильтр в замене.

На небольшой скорости резко нажмите педаль газа, если авто не разгоняется либо же есть рывки, значит, замена фильтра необходима.

При выборе данного элемента обязательно нужно обращать внимания на следующие параметры:

уровень фильтрации. Если он будет недостаточным, и крупные частички все-таки проникнут в систему вместе с топливом, то это очень быстро приведет к поломке двигателя;
площадь элемента фильтрации, а также наличие резинового уплотнителя, который прикрывает вход в сам фильтр. В случае, если такового нет, эту деталь будет весьма проблематично заменить.

В зависимости от топливной системы фильтры тонкой очистки делятся на:

карбюраторные, допустимая степень очистки 15-20 мкм (частички более мелкого размера пройдут в эту систему, но не навредят системе доставки топлива в мотор);
инжекторные, более мелкая степень очистки, 5-10 мкм (в таких системах требования к максимальному размеру допустимого загрязнения выше, т.е

инжектор может забиться от более крупных частиц, поэтому отверстия в фильтре меньше);
дизельные, способны удерживать не только очень мелкие твердые частицы (менее 5 микрон), но и выводить влагу, а это очень важно для дизельного двигателя.. Безусловно, можно обратиться к специалистам, которые осуществят замену этой детали за десять минут

Однако если вы хотите немного сэкономить, то сделать подобную процедуру самостоятельно вполне реально, и сейчас мы расскажем, как поменять топливный фильтр

Безусловно, можно обратиться к специалистам, которые осуществят замену этой детали за десять минут. Однако если вы хотите немного сэкономить, то сделать подобную процедуру самостоятельно вполне реально, и сейчас мы расскажем, как поменять топливный фильтр.

Для этого необходимо определиться с его расположением, чаще всего он находится под капотом, в верхней части движка (характерно для дизельных автомобилей), но есть некоторые модели, в которых найти его можно в баке рядом с бензонасосом (это особенность бензиновых машин).

Затем следует вытащить предохранитель от топливного насоса и ждать до тех пор, пока не заглохнет двигатель, таким образом, вы стравите давление и убережете себя от выливания топлива.

Теперь оберните старый фильтр ветошью, чтобы не вытекло топливо, и извлеките его, предварительно сняв с кронштейна, который поддерживает его в связке с топлипроводом.

Установите новую деталь на кронштейн точно в таком же положении, в каком была расположена старая (иногда на фильтре можно встретить подсказку в виде стрелочки, как вставить его в гнездо).

С помощью новых крепежей (они входят в комплект) подключите топливопровод, предварительно проверив целостность всех его линий, в случае обнаружения дефекта (трещин, перегибов) его стоит заменить.

В вопросе, как заменить топливный фильтр, очень большое внимание следует уделить и технике безопасности. Если вы курите, то откажитесь от этой вредной привычки на время работ

Проследите за тем, чтобы помещение хорошо проветривалось, и не забудьте тщательно смыть топливо с кожи рук. Также не помешало бы на всякий случай запастись и огнетушителем.

Топливный фильтр на ГАЗель

Топливная система автомобилей семейства ГАЗель снабжена фильтром-сепаратором для очистки топлива от загрязнений частицами коррозии, грязи, пыли и воды (остаточного конденсата). Независимо от типа двигателя – бензин или дизель на всех последних моделях Газель-405, Бизнес или Некст конструкция фильтра универсальна и не имеет принципиальных отличий.

Разница будет только в материале фильтрующего элемента, который может состоять из латунной сетки с мембраной, бумажного картриджа или пористой керамической вставки.

Эксплуатация и подбор фильтра тонкой очистки ГАЗель

Периодичность замены фильтрующего картриджа топливного фильтра на Газелях составляет 10-25 тысяч км пробега в соответствии с сервисной книжкой определённой модели. Последние версии дизельных агрегатов Cummins с системой распределённого впрыска топлива «Common Rail» требуют более внимательного подхода к качеству топливной смеси, поэтому на них рекомендуют устанавливать более качественные фильтрующие элементы из пористой керамики. Засор топливной системы по причине износа элемента фильтрации проявляется следующими характерными симптомами:

Падение мощности агрегата
Повышенный расход топлива
Двигатель не держит обороты на холостом ходу
Частые отказы системы запуска (не срабатывает зажигание при работающем стартере)
Двигатель работает нестабильно, происходит самопроизвольное глушение

При дальнейшей эксплуатации с подобными признаками происходит засор форсунок (на дизельных агрегатах), выход из строя инжектора (атмосферные ДВС), образование нагара на клапанах (нарушение регулировки клапанной системы), быстрый износ узлов и механизмов цилиндропоршневой группы. В дальнейшем появляются проблемы в топливной системе и полный отказ запуска, который приводит к дорогостоящему ремонту.

Все конструкции топливных фильтров-сепараторов на Газель делятся по типу применения ДВС:

Карбюраторного типа (выпуск до 2004 года) – каталожный номер 2108-1117010, подходят также для модернизированных инжекторных агрегатов
Газель с бензиновым двигателем ЗМЗ-406 – каталожный номер NF-2110G, NF-2111G (с установкой типа «хомут»)
Газель Бизнес, Соболь, Некст нового поколения с дизельными двигателями Евро-3 и системой топливопровода на полиамидной основе – каталожный номер NF2112G
Газель с турбодизельными агрегатами «Cummins» Евро-3, Евро-4 (Бизнес, Некст) – каталожный номер FS-19925.

При засорении топливного фильтра меняют картридж разборного корпуса, в случае поломки какого-либо узла (нагревательного элемента, корпуса, топливных трубок) – замене подлежит весь модуль в сборе.

При подборе учитывают артикул, который соответствует VIN определённой модели – большинство картриджей стандартизированы, поэтому при необходимости на старые модели Газелей можно установить качественные мембраны, которыми оснащают современные дизельные «камминсы».

Big Filter	Россия	Cummins 2.8 оригинал	GB6222	460 рублей
FLEETGUARD	Германия	Cummins ISF2.8 аналог	FS19925	1540 рублей
SCT	Корея	Cummins ISF2.8 аналог	SC7064	780 рублей
Невский фильтр	Россия	ЗМЗ-405, 406	4062-1109013-20	305 рублей
Невский фильтр	Россия	инжектор ГАЗель Евро-3	211251100	450 рублей
FOTON	Россия	Cummins 2.8 аналог	FS19925	970 рублей
GOODWILL	Германия	ГАЗ-3302, Бизнес, ГАЗель NEXT, аналог Cummins ISF2.8	FG-110/1(FS19925)	650 рублей

Пошаговая замена топливного фильтра ГАЗель

Топливный фильтр-сепаратор на Газели закреплён на раме. Для его снятия необходимо отключить аккумуляторную батарею и убрать давление в системе (снижается до нуля после 10-15 минут глушения двигателя).

Отсоединить нагревательный элемент, снять клеммы проводки и слить остатки топлива через кран-штуцер слива отстоя внизу.

Отсоединить топливные трубки подвода магистралей к фильтру.

Открутить крышку фильтра-сепаратора.

Убрать остатки топлива ветошью и вынуть картридж фильтра.

Внутреннюю часть колбы сепаратора промыть и вытереть насухо.

Новый фильтр вставить в корпус, слегка нажав картридж до упора.

После закрутить крышку, установив нагревательный элемент с клеммами, и подсоединить топливные трубки. Места соединений и верх крышки рекомендуют обработать герметиком. После монтажа необходимо убрать воздух из топливной системы. Для этого включают зажигание, не запуская двигатель, 5-6 раз – в течение нескольких секунд должен сработать топливный насос и прокачать топливные магистрали, заполнив фильтр. Во время монтажа крышки сепаратора уплотнительное кольцо смазывают маслом, а при его изношенности меняют на новое.
