Топливный фильтр chery tiggo 5 / chery tiggo 5 fl с 2013 года (с учетом обновления 2015 года)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Chery Tiggo, моменты затяжки Chery Tiggo, система питания дизельных двигателей Chery Tiggo, система питания дизельных двигателей Chery Tiggo

4. Топливный фильтр

Замена топливного фильтра

Внимание:

— При выполнении работ на топливной системе автомобиля рабочее место должно быть оборудовано огнетушителем и хорошо проветриваться. Запрещается выполнять работы вблизи от источников огня или открытого пламени.

— Перед началом работ на топливной системе необходимо коснуться кузова автомобиля для снятия статического напряжения. Несоблюдение этого условия может стать причиной воспламенения или даже взрыва.

— Даже после выполнения процедуры сброса давления в топливной системе в топливопроводах может оставаться некоторое давление. При отсоединении топливопроводов нужно накрывать соединения тканью или ветошью для предотвращения разбрызгивания топлива.

— Если утечки топлива возникают при работе двигателя, необходимо незамедлительно устранить их.

— Соблюдать осторожность, чтобы НЕ ПОВРЕДИТЬ топливопроводы или разъемы. После отсоединения закрывать отверстия топливопроводов пакетами или чем-либо подобным для предотвращения попадания внутрь топливопроводов посторонних частиц

— Во избежание травмирования необходимо использовать спецодежду и средства индивидуальной защиты (рабочие перчатки, очки и т.п.)

— Соблюдать осторожность, чтобы не поцарапать лакокрасочные поверхности кузова в процессе снятия или установки деталей. Примечание:

Примечание:

Способ отсоединения разъемов всех топливопроводов показан на рисунке.

1. Сбросьте давление в топливной системе (см. соответствующий раздел выше в данной главе).

2. Выключите все электрооборудование и выключите зажигание.

3. Отсоедините «отрицательный» провод АКБ.

4. Поднимите автомобиль на подъемнике на нужную высоту.

5. Снимите топливный фильтр.

— Отверните болт крепления провода «массы» топливного фильтра (стрелка). (Момент затяжки: 7 ± 1 Н·м).

— Отсоедините прямое штуцерное соединение (стрелка) трубок по обеим сторонам топливного фильтра.

— Снимите топливный фильтр с кронштейна в направлении стрелки, как показано на рисунке.

Внимание:

— Во избежание попадания посторонних частиц в топливный фильтр закройте его с обеих сторон пластиковыми пакетами или другими подходящими предметами.

— Слейте топливо, оставшееся в топливном фильтре.

— Замененный топливный фильтр должен утилизироваться специализированной организацией в соответствии с местным законодательством. Запрещается сливать или выбрасывать емкости с тормозную жидкостью в канализацию или в емкости для бытового мусора.

6. Отверните болт крепления кронштейна (стрелка) топливного фильтра и снимите кронштейн. (Момент затяжки: 7 ± 1 Н·м)

7. Установка должна производиться в порядке, обратном снятию.

Внимание:

— До присоединения шланга проверьте, нет ли какого-нибудь повреждения или посторонних частиц на шланге или штуцере.

— При установке надавливайте на фиксатор штуцера топливной трубки до тех пор, пока не услышите щелчок от соединительного штуцера. После этого проверьте, что фиксатор штуцера топливной трубки находится на буртике штуцера топливной трубки. После установки фиксатора штуцерного соединения трубки убедитесь, что штуцер трубки нельзя снять, потянув за него

Соблюдайте осторожность, чтобы не повредить штуцер. В случае повреждения замените фиксатор

— Поверните замок зажигания в положение ON (не запуская двигатель), чтобы создать давление топлива в топливной системе, а затем проверьте герметичность соединений.

Как устроен и где находится топливный фильтр в Чери Тигго

На противоположных основаниях цилиндра находятся впускной и выпускной штуцеры, через которые осуществляется подача и выход топлива. Кроме того на корпусе имеется клемма для подключения провода заземления (массы).

Так как фильтр имеет неразборную конструкцию, то и ремонт его невозможен. Следовательно, отслуживший своё элемент необходимо просто заменить новым.

В автомобилях марки Chery Tiggo топливный фильтр смонтирован на основании кузова в районе бензобака справа от него. Из-за такого расположения добраться до фильтра можно только снизу. Чтобы работать с ним было удобно, можно воспользоваться подъемником или смотровой ямой. Если такая возможность отсутствует, то можно просто прилечь на коврик.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Выбор салонного фильтра на Чери Тигго

Оригинальный салонный фильтр на Чери Тигго с каталожным артикулом: Т11 — 8107910. Очистительный элемент также устанавливается на Чери Элара, Тигго (2.0 / 2.2 / 2.4 литра), Лифан, Тигго 1.6 / 1.8 литра, Тигго FL (ФЛ), Тигго 3. Также оригинальные фильтры с артикулами 000CB-00898, T11-8107910-U. Высота 17 х 217 х 198 мм. Материал: бумага с гигроскопическим волокном.

Аналоги:

• KNECHT LA 109;
• NIPPARTS N1340800;
• JAPANPARTS FAA-DR0;
• ASHIKA 21DRDR0;
• JAPANPARTS FAADR0 (Чери Тигго 2008 – 2009 гг.);
• NIPPARTS N1340800;
• MEAT & DORIA 17062;
• ASHIKA 21DRDR0;
• JAPANPARTS FAADR0;
• NIPPARTS N

Перечень представлен в ознакомительных целях. Перед покупкой очистительного элемента получите консультацию у специалиста сервисного центра, менеджера автомагазина на предмет совместимости модели машины и каталожного артикула запчасти.

Периодичность замены салонного фильтра Chery Tiggo

Обычно автопроизводители указывают в пользовательском руководстве и других манулах рекомендованные сроки выполнения этой операции. Китайцы рассчитать этот параметр так и не удосужились. С точки зрения здравого смысла такое отношение можно назвать безответственностью, но, с другой стороны, в любом случае этот показатель является чисто теоретическим и приблизительным, и его соблюдение показано только для неопытных автомобилистов.

В большинстве случаев рекомендуется производить замену салонного фильтра при прохождении каждого планового ТО, то есть раз в 15000 километров, но здесь всё очень индивидуально и зависит от множества факторов.

Одним из главенствующих можно назвать преимущественные условия эксплуатации автомобиля. Если это сельская местность с преобладанием грунтовых дорог, то по понятным причинам фильтровальный элемент будет забиваться намного быстрее. Считается, что в городах пыли меньше, но здесь присутствуют и другие факторы, нехарактерные для сельской местности – много сажи и других продуктов выхлопа транспортных средств, а также последствия промышленного загрязнения атмосферного воздуха.

Сравнение чистого и грязного салонных фильтров

В любом случае о том, что фильтр салона загрязнён, будут свидетельствовать следующие характерные признаки:

• заметное ухудшение силы обдува салона: если вы знаете, какой мощности должен быть поток воздуха из дефлекторов, то сразу поймёте, что он упал в несколько раз;
• в салоне появился стойкий неприятный запах, усиливающийся при включении вентилятора или автокондиционера;
• на пластиковых деталях салона появился постоянно утолщающийся слой пыли, влажная уборка помогает максимум на день-два;
• из дефлекторов периодически вылетает мусор;
• бороться с запотеванием окон становится всё труднее, на это уходит уйма времени, а конденсат может образовываться даже на разогретом двигателе.

В таких случаях мешкать с заменой фильтра салона Chery Tiggo не стоит: мало того, что вы подвергаете риску собственное здоровье, пострадать может и климатическая система.

Что говорит о том, что фильтр пора менять

Не забывайте делать это своевременно. Иначе вынужден будет прокачивать топливо сквозь забитый фильтр, а значит, ему придется работать с увеличенной нагрузкой, что, конечно, не пойдет ему на пользу. Если из бензобака доносится надрывный гул, возможно, это именно тот случай. Хотя загрязнение может быть и в других местах системы. В первую очередь следует проверить сеточку грубой очистки, которая находится в топливном модуле вместе с насосом.

Слишком раннее засорение топливного фильтра может свидетельствовать о наличии мусора в . В этом случае его необходимо промыть.

Некоторые изменения в поведении машины могут подсказать о вероятном засорении топливного фильтра. Потеря мощности, перебои в работе мотора, дерганье автомобиля первое время будут заметны в основном при ускорении или езде на большой скорости. Постепенно такие симптомы все чаще станут возникать и при более медленном движении.

Замена салонного фильтра Чери Тигго

Чтобы самому поменять фильтр салона на Чери Тигго необходимо подготовить автомобильные инструменты, новый фильтр, ветошь. В зависимости от степени загрязнения понадобится бытовой пылесос для удаления пыли, листьев, прочего мусора.

Где находится салонный фильтр: в полости приборной панели за вещевым ящиком.

• Автомобиль фиксируем стояночным тормозом;
• Открываем переднюю правую дверь, крышку вещевого ящика;
• Нажимаем по бокам на стенки вещевого ящика, извлекаем его;
• В полости расположен пластиковый короб горизонтальной формы. По бокам отщелкиваем крышку, извлекаем фильтр. По мере необходимости продуваем полость пылесосом;
• Устанавливаем новый очиститель, собираем конструкцию в обратном порядке.

На это процесс самостоятельной замены окончен. При условии соблюдения рекомендаций, последующая профилактика через 20000 км.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

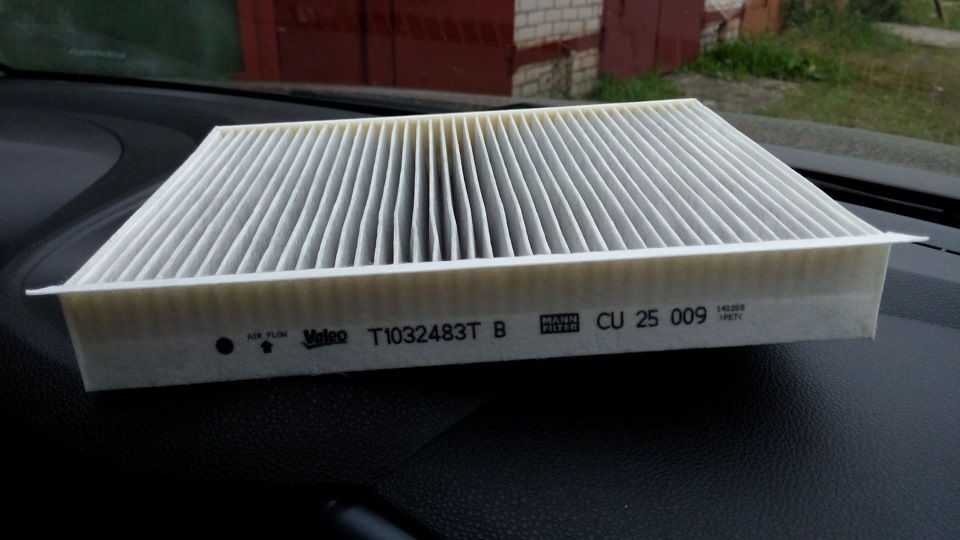

Выбор салонного фильтра Chery Tiggo

Автопроизводители всегда рекомендуют использовать только оригинальные запчасти/расходные материалы. Такая стратегия вполне понятна: фирменные изделия стоят дорого, что объясняется их отличным качеством. В отношении многих запчастей и комплектующих этот тезис можно назвать справедливым, но не в случае с салонными фильтрами. Здесь ситуацию можно даже назвать противоположной: существует не менее десятка компаний, специализирующихся на производстве фильтровальной продукции и предлагающих свои изделия по гораздо меньшей цене при сопоставимом, а то и более высоком качестве.

На Chery Tiggo обоих поколений устанавливается штатный фильтр Т11-08107910 (обычный, от 150 рублей), T11-08107910-U (угольный, от 220 рублей).

Его размеры – 217*198*17 мм. Точно такие же салонные фильтры подходят для некоторых других авто (Chery Elara, Lifan, Suzuki, Toyota).

Фильтрующий элемент

В качестве аналогов можно порекомендовать следующие изделия:

• Knecht LA 0109 (угольный, от 600 рублей);
• Nipparts N01340800; (обычный, от 450 рублей)
• Japan Parts FAA-DR00 (обычный, от 450 рублей);
• Ashiika 21DRDR00 (обычный, от 75 рублей);
• Meat&Doria 017062 (обычный, от 250 рублей).

Отметим, что при выборе подходящего салонного фильтра для Chery Tiggo следует ориентироваться не столько на подсказки консультантов (они просто физически не могут знать всё), сколько на размеры изделия. Идеальный вариант – если они полностью совпадают. Если меньше – придётся обклеивать края фильтра поролоном, иначе в щели будет уходить немало воздуха, предназначенного для салона. Допустимы также изделия с немного большими габаритами – их можно согнуть, и они встанут на посадочное место и будут сидеть очень плотно. Главное – чтобы различие в размерах было небольшим, иначе фильтр будет покорёжен, а его пропускная способность уменьшится.

Самостоятельная замена топливного фильтра в Chery Tiggo

Для сброса давления в системе питания двигателя нужно запустить мотор с отключенным топливным насосом и дождаться, пока выработается оставшийся в топливной рампе бензин.

Отключить бензонасос можно двумя способами.

1-й способ заключается в извлечении реле, отвечающего за пуск насоса. Находится оно в блоке предохранителей под капотом по правому борту автомобиля

2-й способ — отсоединить разъем с питающими проводами в топливном модуле. Чтобы добраться до него, нужно откинуть заднее сиденье и поднять обивку пола. Под ней обнаружите крышку лючка, под которой и находится топливный модуль.

Сняв фишку с проводами, вы тем самым обесточите бензонасос.

Перед тем как отсоединять фишку, не забудьте снять минусовой провод с аккумуляторной батареи.

Теперь поставьте рычаг коробки передач на нейтралку и задействуйте стояночный тормоз. Запустите мотор. Через некоторое время, когда оставшееся в системе топливо выработается, он заглохнет.

Включите на пару секунд стартер, чтобы выравнять давление в трубопроводе, верните на место реле (или подключите фишку) и можете приступать к демонтажу топливного фильтра.

1. Сжав фиксатор, снимите наконечник топливопровода с выпускного штуцера. Фиксатор может оказать серьезное сопротивление, тогда для нажатия используйте подходящий инструмент, например, отвертку. Если наконечник не удается сдвинуть рукой, используйте в качестве рычага гаечный ключ.

2. Проделайте то же самое с противоположной стороны фильтра.

3. Отключите от корпуса заземляющий провод.

Если хотите заменить провод заземления, открутите болт с головкой на 10, которым он крепится к кузову.

4. Вытащите устройство из держателя. Для этого нужно разжать пружинный фиксатор.

5. Смонтируйте новый элемент в обратном порядке. Чтобы не ошибиться при установке, ориентируйтесь по стрелке на корпусе устройства, которая указывает направление поступления топлива.

Иногда стрелка может показывать неверное направление. Чтобы выяснить точно, где вход, где выход, вставьте в отверстие штуцера длинный тонкий предмет, например, гвоздь или кусок проволоки. В выходном отверстии он наткнется на жесткое препятствие. На входе такого препятствия не будет.

Наконечники шлангов надевайте до щелчка.

Проверьте герметичность соединения при работающем двигателе. Если заметите утечку бензина, попробуйте подсоединить топливопроводы заново. Если и это не поможет, поменяйте уплотнители в наконечниках или полностью шланги в сборе. Имейте в виду, что шланги, которые используются в системе питания двигателя, производятся по специальной технологии из материалов, устойчивых к воздействию смазки и бензина. Избегайте применения случайных трубок, которые просто подвернулись под руку. Это может вызвать проблемы с функционированием топливной системы, а иногда даже привести к пожару.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Замена салонного фильтра Chery Tiggo

Процедура в данном случае настолько проста, что не требует использования даже отвёртки. Но это не означает, что замену следует проводить неподготовленным. От вас потребуется новый фильтровальный элемент, а также пылесос – если салонный фильтр основательно забит, то в его полости наверняка скопилось немало мусора.

Расположение фильтра в салоне Chery Tiggo

Как и в большинстве современных авто, на Chery Tiggo салонный фильтр находится в полости торпеды за перчаточным ящиком – это стандартное место для монтажа блока отопителя и испарителя автокондиционера.

Последовательность действий:

• устанавливаем авто на ровную площадку, глушим мотор, фиксируем машину стояночным тормозом;
• открываем крышку бардачка, освобождаем его от содержимого;
• с небольшим усилием нажимаем на боковины перчаточного ящика. Как только фиксаторы выйдут из зацепления, тянем бардачок на себя и откладываем в сторону;
• видим за вещевым ящиком пластиковый короб, в котором и прячется засорённый фильтровальный элемент;
• чтобы получить к нему доступ, отщёлкиваем боковины короба, видим торец фильтра;
• извлекаем его, прочищаем посадочное место пылесосом;
• устанавливаем новый расходник;
• производим сборку в обратном порядке.

Многие автомобилисты практикуют очистку засорённого противопылевого фильтра – хотя производитель настоятельно не рекомендует производить подобные действия, такой способ можно использовать, но не более одного раза. В случае угольной модификации продувка ничего не даст, поскольку угольный слой не засоряется, а пропитывается без возможности восстановления.
