Замена ремня грм на фольксваген пассат в3 с двигателем 9а

Принятые стандарты и нормы

Стоит учитывать тот момент, что государственные стандарты и нормы касаются только смотровых ям, созданных на объектах различных предприятий по предоставлению услуг обслуживания транспортных средств. Стандарты были введены по причине того, что рассматриваемое сооружение считается частью технической базы. Именно поэтому следует проводить их регистрацию согласно стандартам, которые соответствуют ГОСТу.

Существует всего несколько документов и нормативных актов, которые касаются регистрации смотровых ям. В них указывается следующая информация:

1. Требования к устанавливаемой вентиляции в помещении.
2. Стандарты по освещению.
3. Особенности технически безопасности.

Если сооружение оборудуется не для ведения коммерческой деятельности, то соблюдать подобные предписания не нужно. Другими словами, возводить яму в собственном гараже можно без учете всех норм и требований.

Однако отсутствий к частным сооружениям не означает, что при строительстве не следует уделять на них внимание. Многие нормы были разработаны для обеспечения безопасности и наиболее благоприятных условий работы. Кроме этого при разработке проекта следует учитывать то, какие имеет автомобили будут обслуживаться: грузовые или легковые

Этот момент оказывает влияние на размеры будущей конструкции

Кроме этого при разработке проекта следует учитывать то, какие имеет автомобили будут обслуживаться: грузовые или легковые. Этот момент оказывает влияние на размеры будущей конструкции.

Основной процесс

Ниже представлена последовательность действий, которые потребуется выполнить для осуществления замены поврежденного ремня ГРМ:

• Сначала нужно отключить мотор и отсоединить клеммы от аккумулятора. Это необходимо для обеспечения безопасности при выполнении последующих работ.
• Далее потребуется демонтировать решетку радиатора. Сделать это можно с помощью специальных инструментов, которые позволят открутить винты и отсоединить защелки. Также одновременно с радиатором нужно будет снять ручку открывания капота и его замок.

• Когда перечисленные выше работы будут выполнены, можно приступать к демонтажу бампера. Он крепится к автомобилю четырьмя винтами, которые нужно будет открутить. Также после того, как бампер будет снят, потребуется открутить еще несколько винтов, чтобы снять фары.
• Посредством демонтажа винтов потребуется снять усилители бампера.
• После этого нужно будет отключить датчики кондиционера и демонтировать сам кондиционер.
• Следующим шагом станет удаление «телевизора» для того, чтобы полностью открыть доступ к механизму ГРМ.
• Когда передняя часть автомобиля будет разобрана, потребуется соединить метки ГРМ двух валов и впоследствии демонтировать элементы. Выполнение этого шага необходимо, чтобы впоследствии удалось без проблем осуществить обратную сборку.

Затем следует приступить к удалению натяжного устройства. Чтобы это сделать, потребуется сначала снять пластиковую защиту механизма, а затем отщелкнуть клипсы, которые находятся по бокам крышки.

Окончательными действиями станут извлечение неисправного ремня и замена его на новый. Также при проведении замены рекомендуется проверить натяжные ролики, так как они тоже могут быть подвергнуты деформации

И, если вовремя не обратить на это внимание, эксплуатация автомобиля будет затруднена

Когда замена будет выполнена, нужно обратно собрать механизм, а также переднюю часть автомобиля, установив каждый элемент на отведенное для него место. В случае монтажа валов помогут установочные метки, о которых было упомянуто ранее.

Выбор ремня ГРМ

Третье поколение VW Passat в кузове седан вышло в 1988 году. Моторы работали на бензине и дизеле. Предложенные объемы: 1.6, 1.8, 1.9, 2.0 и 2.8 литров. Трансмиссия: пятиступенчатая механика, четырехступенчатый автомат.

В большинстве моделей Фольксваген Пассат Б3 применялся ремень ГРМ. Цепной привод был только на модели двигателя AAA (VR6) с моновпрыском.

Ремни на ГРМ водители подбирают по типам двигателей. Оригиналы и аналоги с артикулами и ценами:

• AAM, ABS, ABN, RP, RF, EZ, 1F, DZ – VAG № 056 109 119 A. Аналогичный ремень Contitech CT637. 121 зуб. Цена со скидкой — 407 руб.
• 2E, ACX – VAG № 037 109 119 C. Можно заменить Contitech CT 630. 124 зуба. Цена со скидкой — 501 руб.
• 1Y AAZ – VAG № 028 109 119 P. Аналогичный элемент Contitech CT 867. 137 зубьев. Цена — 1318 руб.
• SB – VAG № 068 109 119 E. Заменяется ремнем Contitech CT 513. 135 зубьев. Цена — 761 руб.

Новый ремень ГРМ для Пассата Б3

Лучшие производители:

• Gates – бельгийская компания производит все приводные ремни, поставляет продукцию непосредственно в сборочные цеха автозаводов мира.
• Contitech – элементы газораспределительных механизмов и пневмоподвесок, другие комплектующие немецкого предприятия также идут как стоковые в популярных марках автомобилей. Второй известный производитель из Германии – компания Bosch.
• Dayco – итальянцы поставляют ролики, подшипники, резинотехнические изделия для разных марок авто крупнейших производителей.

Тем, кто озабочен безопасностью своего автомобиля, купить и установить комплектующие лучше у официального дилера.

Процедура замены на моторе RP

Ремень ГРМ привода клапанного механизма на двигателе RP Пассата третьего поколения требует периодической замены. Многие владельцы не рискуют самостоятельно выполнить такую операцию, но самостоятельная замена не представляет собой сложной процедуры, вполне под силу водителю.

Схема ГРМ

Специального оборудования, инструмента искать не приходится.

Приобретаются необходимые запасные части:

1. Зубчатый ремень.
2. Натяжной ролик.
3. Автомобильный домкрат.
4. Подставку под кузов автомобиля.
5. Противооткатные башмаки.
6. Набор гаечных ключей.

Проведению замены ремня в моторном отсеке мешает корпус воздушного фильтра, его необходимо демонтировать, после этого места будет вполне достаточно. После этого на правом переднем колесе ослабляют колёсные болты, приподнимают кузов домкратом, устанавливают подставку. Под задние колёса следует установить башмаки, чтобы исключить откат машины, снимают переднее колесо со ступицы.

Основной порядок действий

• Снимают верхний пластиковый защитный корпус механизма ГРМ.
• Следующим шагом будет установка поршня первого цилиндра в верхнюю мёртвую точку, должны совпадать три метки.
• Убедившись в правильности установки меток, снимают оставшийся защитный корпус. Для удобства дальнейшей работы можно маркером пометить расположение шестерён коленвала и распредвала.
• Подошла очередь для снятия шкивов коленвала, они крепятся четырьмя болтами. Отворачивают их шестигранником на «6». Коленвал от проворачивания необходимо застопорить.
• Ключом на «15» отворачивают болт натяжного ролика, ослабляют натяжение зубчатого ремня, снимают его с двигателя.
  Далее демонтируют ролик натяжного устройства.

Установку новых деталей привода механизма ГРМ выполняют в обратной последовательности, но перед этим следует убедиться в правильности установки меток. По окончании работы поворачивают на два оборота коленвал, чтобы проверить совпадение меток. Поворачивать коленвал для установки или проверки меток, можно ключом за болт на шкиве.

Установочные метки

На этом моторе имеются метки ГРМ Фольксваген Пассат В3 для правильной установки фаз газораспределения.

Первой проверяют метку на шкиве коленвала и блоке цилиндров. На шкиве имеется риска, которая должна совпадать со стрелкой на защитном корпусе привода ГРМ.

Метка шкива коленвала

Метка шкива коленвала и промежуточного вала

Вторую метку можно увидеть при снятии резиновой заглушки на корпусе механизма сцепления. Метка на маховике должна совпадать с выступом на корпусе механизма сцепления.

Метка маховика

 Ещё одна метка имеется на шестерне распредвала. На более новых моторах её располагают с внешней стороны, на старых моделях она находится с внутренней стороны, должна совпадать с плоскостью головки блока цилиндров. И также правильность установки меток можно проверить по расположению бегунка распределителя зажигания. Для этого снимают его крышку, средина бегунка должна располагаться напротив риски корпуса распределителя зажигания.

Метки распредвала

Только при совпадении всех установочных меток можно быть уверенным, что фазы газораспределения выставлены правильно.

Об автомобиле Volkswagen Passat

Выпуск «Пассата» начался в 1973 году. Машина была задумана и реализована как «народный автомобиль», и ознаменовала собой техническую революцию на заводе VOG: впервые бензиновые рядные моторы расположили спереди и оснастили водяным охлаждением.

Замена ремня ГРМ. Источник фото: https://www.drive2.ru/l/538368173032866780/

Череда модернизаций и рестайлингов привела к появлению 8 поколений «Фольксваген Пассат»:

• 1973-1988 гг. (В1) – три бензиновых и один дизельный двигатели, привод на передние колеса, четыре вида кузовов: седаны (2- и 4-дверные), хэтчбеки (с тремя и пятью дверями). Продано 2,6 млн автомобилей.
• 1981-1988 гг. (В2) – расширяется гамма моторов, появляется трехступенчатая автоматическая трансмиссия и полный привод, выходит пятицилиндровая версия. Только в Европе к 1988 году продано более 3 млн машин.
• 1988-1993 гг. (В3) – поперечно расположенный двигатель на новой платформе, кузова седан и универсал, атмосферный и два турбированных дизельных силовых агрегата. Рекорд среди «Фольксвагенов Пассат» – мощность 174 л. с. Выпущено 1,6 млн экземпляров.
• 1993-1997 гг. (В4) – серьезные изменения во внешности и интерьере, внедрен turbo-дизель семейства ТДИ. Тираж – 690 тыс. автомобилей.
• 1996-2005 гг. (В5 и B5+) – широкий выбор моторов, богатый набор опций, качественная отделка салона. Четырехлитровый W-образный мотор одной из версий дал при полном приводе мощность в 275 л. с. Реализовано на всех континентах 3,3 млн машин.
• 2005-2010 гг. (В6) – двигатели с распределенным (1.6 MPI 102 л. с.) и непосредственным (1.6 FSI 115 л. с) впрыском, 200 л. с. в турбо-версиях, шестицилиндровые смещено-рядные моторы, роботизированная коробка передач – таковы отличительные черты «шестерки». К линейке кузовов добавился четырехместный купеобразный седан.
• 2010-2015 гг. (В7) – кардинально измененный экстерьер, электронная «начинка», модели, работающей на бензине и газе. В седьмой модификации реализована идея псевдовнедорожника Passat Alltrack, базовая цена которого составляла 1,1 млн руб.

Последнюю версию В8 выпускают с 2014 года по сей день. Некоторые автомобили оснащены семиступенчатой роботизированной коробкой, вся линейка получила в комплектациях круиз-контроль, светодиодную оптику, электронно-управляемые амортизаторы, автоматические системы парковки и тормоза.

Основные неисправности ГРМ

Когда ГРМ выходит из строя, Volkswagen Passat B6 обездвижен. Что может случиться с газораспределителем.

Снижение компрессии

Давление в цилиндре в конце такта может снизиться в одном или во всех цилиндрах. Причины:

• Прогорели поршни цилиндров. Газы проходят через отверстия, компрессия падает.
• Деформировались или прогорели клапаны. Когда они перегреваются или изнашиваются, происходит преждевременная утечка газов, что ведет к снижению компрессии.
• Износился или оборвался ремень. В этот момент распредвал прекращает вращение, клапаны не открываются/закрываются, сгорания в цилиндрах нет, компрессия стремится к нулю.
• Повредилась прокладка головки блока. Газы выходят через пробой прокладки, ухудшаются все параметры работы мотора, в том числе компрессия.
• Поломались или залегли (закоксовались) поршневые кольца. Неприятность происходит из-за перегрева двигателя – нарушается уплотнение, газы уходят, давление в цилиндре падает.

Параметр измеряют компрессометром самостоятельно или в автомастерской.

Снижение мощности

Когда клапаны открываются недостаточно, в цилиндры попадает не вся воздушно-топливная смесь или воздух. Двигатель начинает троить, из-под капота слышен металлический стук. Троение можно наблюдать на холостом ходу или прогретом двигателе.

Мощность силового агрегата падает, расход горючего возрастает. Возможная причина – на «Фольксваген Пассат Б6» сместился ремень ГРМ. Систему для устранения дефекта разбирают. Метки ГРМ «Фольксваген Пассат Б6» выставляют заново.

Износ цепи

Валы взаимодействуют друг с другом через цепь или ремень. Механический износ зубчатой детали (роликовые на «Пассат Б6» не устанавливают) – естественный процесс. Ресурса запчасти из высококачественного материала хватает на весь срок работы двигателя, если в рамках ТО вовремя проводили натяжение и пополняли смазку. Но зубья истираются, ломаются, и тогда наблюдается проскальзывание цепи. Детали привода (ремень и цепь), если не следить за их техническим состоянием, могут порваться.

Такие проблемы возможны в моторах на бензине:

• TSI (модификации CDAB, BZB, CDAA) с объемом 8 литра;
• TFSI (AXX, BWA, BPY) – 0 л;
• TSI (CAWB, CCTA) – 2.0 л.

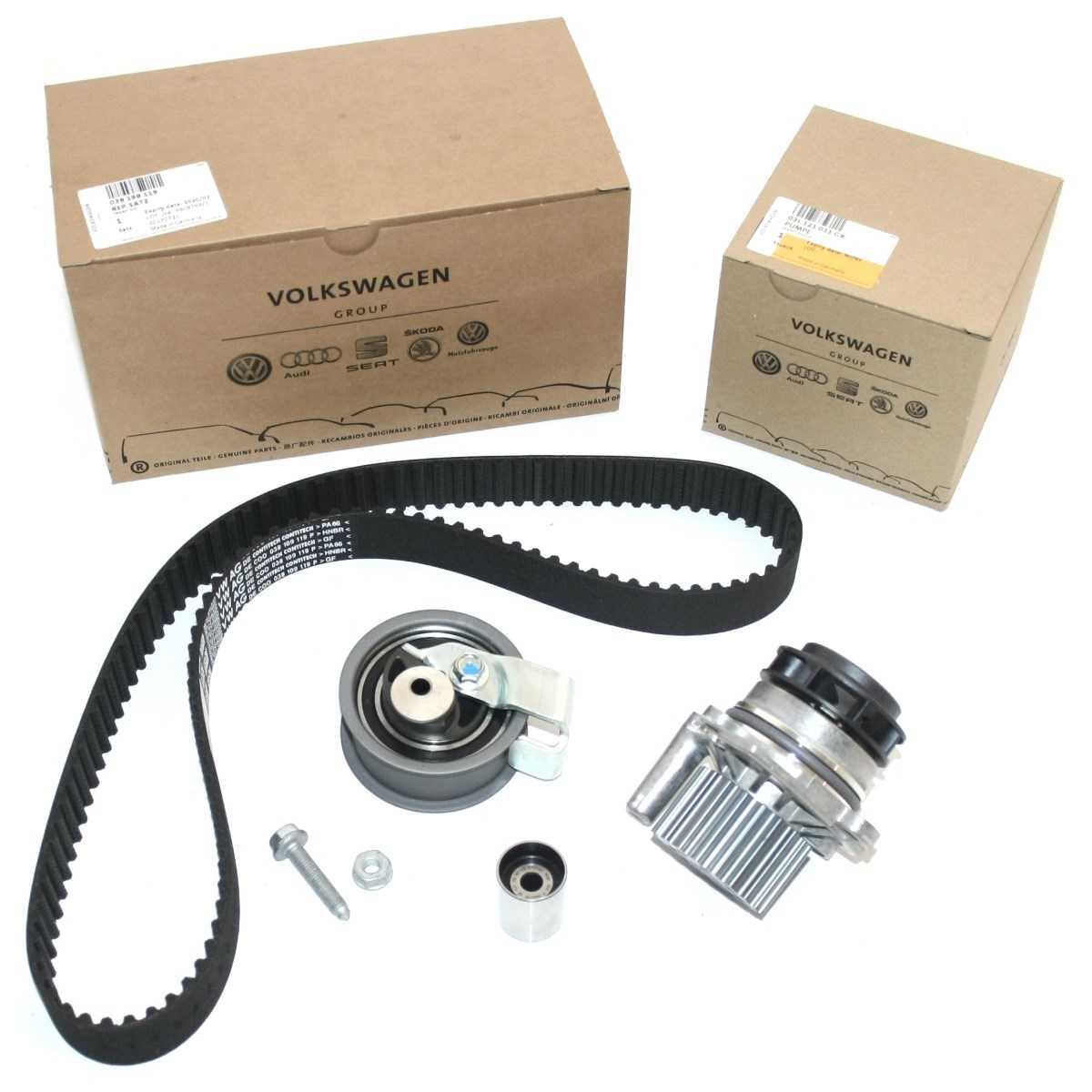

Комплект ремня ГРМ на «Пассат Б6». Источник фото: https://maxuspro.ru/vw/passat/2-0-fsi-bvy-zamena-remnya-grm.html

Производитель не предусматривает замену цепи, но для ее сохранности нужны идеальные условия эксплуатации. Однако дороги плохие, манера вождения зачастую агрессивная: тогда приходится диагностировать и менять узел.

Ремень ГРМ и его аналоги

Оригинальный ремень ГРМ на Volkswagen Passat имеет артикул TB108. Цена данной детали может доходить до 9000 рублей. Также существуют аналоги, эксплуатация которых возможна в рассматриваемом автомобиле, так как они ничуть не уступают в качестве оригиналу. Ниже представлена таблица с аналогичными комплектами или деталями ГРМ.

Производитель аналога	Артикул	Стоимость в рублях
BOSCH	1987949018	400
FEBI BILSTEIN (комплект)	14574	2300
FLENNOR	4905	900
SWAG	99 02 0004	1000
CONTITECH	CT637K1	400

Таким образом, если ремень нужно будет поменять, можно приобрести не только стандартный, но также его аналог. Стоит отметить, что в большинстве случаев меняют не только ремень ГРМ, но и комплектующие механизма. Таким образом, цена на весь комплект может отличаться от той, которая устанавливается только на ремень. И поэтому стоит заранее к этому подготовиться при посещении специализированных магазинов.

Сравнение популярных моделей и производителей

Сравнение моделей

При выборе соответствующей конструкции покупателю поможет составленный список, где представлены все инструменты и домкраты лучших производителей

На мировом рынке техники много конкурентов, поэтому среди лучших производителей необходимо обратить особое внимание на:

• «Зубр».
• Matrix.
• STAYER.
• Autoprofi.

Zubr 43056-2 — к основным плюсам можно отнести подкатной гидравлический домкрат с максимальной нагрузкой до 2 т.

На заметку.
Устройство позволяет быстро и плавно поднимать автомобиль в широком рабочем диапазоне высот от 85 до 330 мм для проведения ремонтных работ или технического осмотра.

Благодаря конструктивным особенностям и низкой точке подхвата инструментом удобно пользоваться в неудобных местах или ограниченном пространстве.

Несмотря на небольшой вес и компактные размеры, высокий автомобильный домкрат используется на всех легковых автомобилях и транспортных средствах более тяжелого класса (пикапы, микроавтобусы, минивэны). Домкрат до 50т имеет удобную ручку для переноски и пластиковый кейс, облегчающий транспортировку и хранение.

Matrix 50715 представляет собой гидравлический домкрат вертикального (бутылочного) типа для поднятия грузов массой до 2-х тонн. Клапан безопасности предохраняет устройство от перегрузки, не позволяя поднимать массу больше заявленной техническими характеристиками. Он предохраняет домкрат, предназначенный для авто, от поломки и продляет срок службы.

Прочный чугунный корпус окрашен антикоррозийным составом для предотвращения негативного воздействия окружающей среды и появления ржавчины.

Шток из шлифованной и полированной закаленной стали обеспечивает плавный подъем и фиксацию груза на определенной высоте, что повышает удобство использования. Небольшой вес 3.17 кг позволяет легко манипулировать инструментом, облегчает хранение и транспортировку.

STAYER 43160-6 — бутылочный гидравлический домкрат с 12 Вольт вертикального типа с максимальной массой подъема 6 т. Компактная конструкция и небольшой вес при большой грузоподъемности позволяют эффективно использовать инструмент для осмотра и ремонта автотранспорта или спецтехники, а также для перемещения грузов при проведении ремонтных или строительных работ.

На заметку.
Низкий уровень подхвата 216 мм позволяет использовать устройство в более ограниченном пространстве, по сравнению с механическими моделями. Максимальная высота подъема 413 мм предоставляет широкий спектр применения, а выдвижной резьбовой шток с широкой «пяткой» позволяет точно установить инструмент в выбранном месте. Пластиковый кейс облегчает транспортировку и хранение домкрата.

Autoprofi DT-04 — вертикальный гидравлический домкрат грузоподъемностью до 3 т и минимальной высотой подхвата 158 мм. Небольшие размеры позволяют использовать устройство не только для ремонта и обслуживания автомобиля, но и в строительной или такелажной сфере. Перепускной клапан допускает при необходимости кратковременную перегрузку на 25 %.

Благодаря двухштоковой конструкции телескопического подъемного механизма, домкрат имеет компактный размер по высоте, что облегчает его хранение в автомобиле. Широкая опорная площадка обеспечивает стабильное положение инструмента и возможность подъема груза на высоту 380 мм.

Замена ремня ГРМ Volkswagen Passat

Замена ремня ГРМ

Соблюдать состояние ремня газораспределительного механизма действительно необходимо, так как в противном случае можно спровоцировать серьезную поломку двигателя, если не обратить внимания на систему вовремя.

В среднем ресурс ремня ГРМ от 60 до 75 тыс. км, при этом каждые 40 тыс. км. Необходимо делать диагностику ремня на прочность, и натянутость. При наличии заломов, трещин, перегибов, надрывов и перетянутости – срочно заменить ремень на новый.

Инструменты

Произвести замену в гаражных условиях реально, для этого необходимо лишь наличие определенных инструментов:

1. Набор головок.
2. Трещотка.
3. Набор отверток.
4. Набор ключей (накидные, гаечные).
5. Ветошь.

Замена ремня ГРМ

Самостоятельная замена ремня ГРМ занимает в среднем несколько часов, в зависимости от уровня подготовки и наличия необходимых деталей.

1. Установить автомобиль на подъемник или смотровую яму.
2. Демонтировать защиту двигателя автомобиля.
3. Демонтировать передний бампер.
4. Демонтировать усилитель переднего бампера.
5. Перевести переднюю панель в сервисное положение. Для этого необходимо снять крепления панели и отвести её на 11 см. вперед.
6. После этого открывается доступ к механизму, который расположен в передней кузовной части автомобиля.
7. Демонтировать вискомуфту, приводной ремень, крышки ремня ГРМ. Для демонтажа вискомуфты, необходимо использовать фиксатор в виде раздвижной вилки.
8. Установить газораспределительный механизм в положение, которое соответствует верхней мертвой точке двигателя по меткам и шестерне распределительного вала.
9. Демонтировать шкив коленчатого вала.
10. Извлечь крышку и ремень газораспределительного механизма.
11. Осмотреть места установки сальников коленчатого и распределительного валов.
12. Осмотреть головки блока цилиндров на момент утечки масла.
13. Очистить местность, в котором находится ремень газораспределительного механизма.
14. Демонтировать помпу системы охлаждения. Заменить её на новую. Помпу системы охлаждения необходимо менять при каждой замене ремня ГРМ.
15. Установить новые детали.
16. Установить крышку ремня газораспределительного механизма и шкив коленчатого вала.
17. Установить переднюю панель в исходное положение.
18. Установить остальные детали (усилитель бампера и бампер) в изначальное положение в порядке, обратном снятию.

Нет необходимости посещать сервисные центры для замены ремня ГРМ, можно заменить и в гаражных условиях, стоит внимательно отнестись к установке ремня по меткам, так как при неправильном монтаже можно спровоцировать серьезную поломку двигателя.

Как проверить состояние ремня ГРМ

Для проверки состояния ремня ГРМ необходимо открутить верхнюю пластинку крышки двигателя и отвернуть её вбок. Ощутить изношенный ремень в момент эксплуатации автомобиля невозможно.

Добравшись до ремня, необходимо проверить его на степень натяжения. Для этого необходимо его прокрутить вокруг оси на 90 градусов. Если ремень выдерживает данную нагрузку – натяжение в порядке.

При перетянутом ремне водяной насос может перестать работать стабильно и также ремень может соскочить с зубцов и повредит газоснабдительные фазы. При обнаружении данных симптомов необходимо крепко затянуть ремень и ехать на СТО для замены данной детали.

Натяжители цепи и их виды

Приспособление держит цепок в оптимально натянутом состоянии. Есть 3 вида натяжителей:

1. Механический. Действует за счет плунжерной пружины. Этот трудный в обслуживании модуль нуждается в частой регулировке. В последних разработках предусмотрен индикатор натяжения цепи.
2. Автоматический. В конструкцию включен храповик, который автоматически контролирует натяжение цепи, не дает ей провиснуть.
3. Гидравлический. Работает за счет давления масла внутри. Этим натяжителем комплектуют модели автомобилей последних лет.

На двигателях 1.8Т АЕБ (AEB), BZB, BVY, AWT стоят гидронатяжители. Их проблема – запорное кольцо и шариковый клапан.

Покупать новый или отремонтировать старый

Модуль находится под капотом, слева, под трубками охлаждения в передней части головки блока цилиндров.

Замена ГРМ

Как отремонтировать гидронатяжитель передаточного элемента:

• Запорное кольцо. Если его перекосило, натяжитель разбирают, промывают в керосине, меняют кольцо. Изготовить деталь можно самостоятельно из пружинной проволоки, соблюдая наружный диаметр 16,6х3 мм.
• Обратный шариковый клапан. В заводском исполнении он герметичный, имеет только две риски с торца корпуса для вывода воздуха. Если клапан пропускает масло, можно промыть в бензине, нажимая на элемент прутиком (проволокой) через масляный канал, либо сразу заменить элемент.

Регулировка натяжения ремня

Оптимально натянутый ремень проворачивается на 90° от усилия руки в 1,5-2,0 кг. Пальцы нужно положить на ременную ленту между шкивами валов (распределительного и коленчатого).

Если деталь сильно перетянута, изнашиваются подшипники водяной помпы и натяжного ролика, если слабо — зубья перескакивают, запчасть может слететь.

Как регулируют натяжение:

1. Эксцентрически расположенную ось (эксцентрик) мотористы вращают против часовой стрелки специальным ключом или насадкой шестигранника на 7 до совмещения отверстий на штоке и корпусе натяжителя, затем фиксируют шпилькой.
2. Поворачивают ролик в обратную сторону, измеряя зазор между толкателем натяжителя и роликом. Когда показатель составит 4 мм, фиксируют ролик и вытаскивают шпильку из натяжителя.
3. Делают 2 оборота КВ, проверяют метки.

После установки меток и регулировки натяжения автомобиль последовательно собирают, приводят в первоначальный вид.

Об автомобиле

Впервые эту модель автомобиля потребители увидели в начале 1988 года. Первые образцы были с кузовом седан, несколько позже свет увидел универсал. Потребители хорошо приняли эту модель, которая в процессе производства комплектовалась несколькими модификациями двигателей, выглядела по-современному как внутри, так и внешне. Комплектацию покупатель мог выбрать на любой вкус, предлагались варианты CL, GL, GT, GLX.

Volkswagen Passat B3

Первая из них была самой простой, не имела даже тахометра, вместо которого монтировали часы. В дальнейшем появился гидравлический усилитель в рулевом управлении, который с 1991 года стал обязательным элементом для всех модификаций. А также на «люксовых» модификациях появились электрические стеклоподъёмники, бортовой компьютер.

Устанавливаемые моторы

Для комплектации машины предлагалось несколько вариантов моторов, работающих на бензине, дизельном топливе. Их рабочий объём был от 1600 до 2800 см 3. С 1991 года появилась ещё одна версия, которая представляла собой турбодизель рабочим объёмом 1800 см 3. Моторы работали с пятиступенчатой механикой или четырёхступенчатым автоматом. Потенциальный покупатель мог выбрать автомобиль с приводом на передние колёса или модификацию с приводом на все колёса.

Силовые агрегаты в системе питания могут иметь:

1. Карбюратор.
2. Полуавтоматический карбюратор.
3. Моноинжектор.
4. Систему распределённого впрыска.

Моторы этой модели автомобиля считаются неприхотливыми, надёжными. В приводе механизма ГРМ в большинстве моторов применяют зубчатый ремень, но двигатель модели ААА (VR6) имеет в ГБЦ цепь.

8 клапанные

На Пассатах третьего поколения устанавливали более десяти моделей моторов. При правильном и своевременном техническом обслуживании, использовании качественных расходных материалов, пробег может быть более 300 тыс. км.

Двигатели, у которых ГБЦ имеет 8 клапанов:

1. Карбюраторный мотор RF с рабочим объёмом 1600 см 3.
2. EZ/ABN также карбюраторный объёмом 1600 см 3.
3. Моновпрысковый движок RP объёмом 1800 см 3.
4. Моновпрысковый мотор ABS с тем же рабочим объёмом.
5. Модель AAM с моновпрыском.

Эти силовые агрегаты имеют катализатор в системе вывода отработанных газов. Технические характеристики моторов не позволяют автомобилям достигать высоких динамических показателей. В них имеется встроенная система самодиагностики.

Двигатель RP

Инжекторные моторы, имеющие распределённый впрыск в системе питания:

1. PF установлен впрыск Digifant, рабочий объём 1800 см 3, мощность 107 лошадок.
2. PB с тем же впрыском, мощностью 112 л.с.
3. 2E с тем же впрыском. Мощностью 115 лошадок.
4. ADY, AGG, впрыск Simos, мощность 115 лошадиных сил.

Специалисты отмечают хорошую ремонтопригодность двигателей. К проблемам, которые наиболее часто случаются с этими моторами, относят повреждение прокладки из резины между инжектором и коллектором, выход из строя датчика холостого хода, позиционера в дроссельной заслонке. Обрыв приводного ремня не приводит к повреждениям клапанного механизма.

16 клапанные

На Пассатах третьего поколения 16 клапанов в ГБЦ имеет двигатель KR, рабочим объёмом 1800 см 3, впрыск механический K-Jetronic, развивает мощность 136 л.с. к шестнадцатиклапанникам также относят модель 9А, развивающая 136 л.с. Впрыск на этом моторе KE-Motronic, работает на 95 бензине, имеет катализатор в системе отвода отработанных газов. Считаются более капризными, сложными в ремонте, обслуживании. Чтобы обеспечить необходимое давление топлива в системе питания устанавливают два электрических бензонасоса.

Как проверить натяжитель ремня ГРМ на «Пассат Б5»

Ремень ГРМ должен быть всегда хорошо натянут для правильной передачи крутящего момента с коленвала на распредвал. Для этого в конструкции предусмотрен натяжитель. Это расходник, который меняют с каждой новой установкой ремня. Правильное натяжение предохраняет генератор и водяной насос от перенапряжения и преждевременного износа.

На форумах автолюбители выкладывают фотоотчеты о том, какие проблемы находят, когда проверяют натяжитель Volkswagen Passat B5:

• Из модуля капает ржавчина, на корпусе, рычаге или кронштейне появились трещины.
• Износились подшипники натяжителя. Проверяют так: выключают двигатель, снимают натяжитель, прокручивают вручную. Если обнаруживают характерный шум либо люфт, механизм меняют в сборе.
• Ослабла пружина. Как обнаруживают: натяжитель взводят спецключом и отводят в заднее положение (в противоположную сторону). Далее фиксируют штифтом, надевают ремень и вытаскивают фиксатор. Должно произойти автоматическое натяжение. Если этого не случилось, то ослабла пружина. Натяжитель меняют полностью.

Скрип и треск в узле при неисправных подшипниках – повод проверить натяжитель и, возможно, поменять его.

Где делать?

Собственно замена цепи ГРМ авто Фольксваген осуществляется методом протяжки, при котором ремонтное звено старой цепи расклепывается и присоединяется к концу новой. Затем все это протягивается, и новая цепь замыкается. От моториста требуется безупречно выставить момент опережения зажигания, отмеченный заводскими метками.

В случае с возрастными автомобилями следует попросить специалистов автосервиса установить не «родные», а модернизированные детали. Речь идет прежде всего об уже упомянутом натяжителе, а также шестернях распредвала и коленвала. В этом случае как минимум еще 100 тысяч километров пробега гарантированы.

Еще одно из преимуществ профильного автосервиса – наличие любых необходимых запчастей, как оригинальных, так и от сторонних европейских производителей, но обязательно отличного качества.

Помимо этого, и на запчасти, и на выполненные работы дается гарантия.
