Стартер не крутит

Пускатель и втягивающее

Выше было сказано о том, что первоочередно следует проверить втягивающее реле

Однако не менее важно тестировать и сам стартер, особенно в случае, если вышеописанные проверки ничего не дали. Самое лучшее средство – установить заведомо рабочий стартер и проверить, как все работает

Тем самым, становится ясно, почему стартер заводит через раз. Причина этого связана либо с контактами, либо с предохранителями, либо с самим пусковым устройством.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Схема электропроводки на хэтчбеках 2112 – вещь, уникальная сама по себе. Чтобы на втягивающем реле появилось напряжение, должны быть исправны следующие детали: замок зажигания, блок ЭБУ и ещё два реле – основное и дополнительное. В некоторых авто дополнительного реле нет, что можно считать удачей. Но, если при повороте ключа на ВАЗ-2112 стартер не крутит, то неисправность надо искать в проводке. Сбитый код иммобилайзера тоже может стать причиной проблем. Последнюю неисправность можно вылечить заменой ЭБУ или отключением иммобилайзера. Что ж, рассмотрим что-нибудь попроще.

Пример на видео: был испорчен иммобилайзер, и стартер перестал срабатывать.

Аккумулятор

Аккумулятор может основательно разрядиться. Причин тому много — чрезмерное использование электричества, когда не работает двигатель (в гараже могли играть дети), попадание на клеммы жидкости или крупных насекомых. Сырая погода и мойка машины в сомнительном сервисе — факторы риска. Слишком высокая или низкая температура воздуха неблагоприятно влияет на аккумулятор, он ведет себя непредсказуемо и иногда быстро разряжается.

Для зарядки аккумулятора при работающем двигателе должен быть исправным генератор, а его ремень — хорошо натянутым. Иначе и во время езды аккумулятор рискует скоро разрядиться, а это опасно возникновением аварийной ситуации на дороге. При подозрении на поломку генератора лучше сразу обратиться к профессионалам. Но перед этим стоит убедиться, что проблема не заключается в аккумуляторе и других деталях.

Если в аккумуляторе еще остался какой-то заряд, могут гореть светодиодные лампочки и другие экономные электроприборы. В старых машинах точно узнать напряжение на клеммах можно тестером, современная комфортная техника покажет его на приборной панели (если аккумулятор не сел до нуля). При недостаточном напряжении рецепт понятен — зарядка

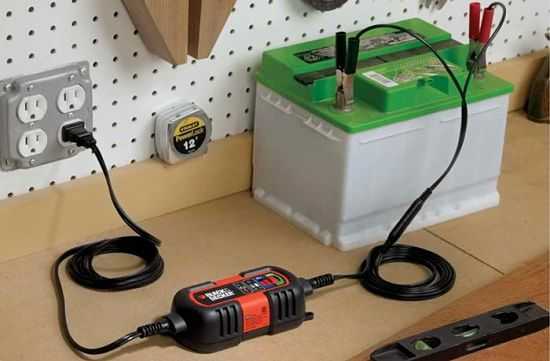

Заряжают аккумулятор от розетки или другого автомобиля, но подсоединение к чужому аккумулятору требует опыта и осторожности

Если аккумулятор разряжается регулярно и ключ в замке зажигания продолжает отказывать, придется заменить изношенную батарею. Не помешают организационные меры — например, запретить детям находиться в гараже без взрослых.

Как снять коробку скоростей

Но все куда хуже, если стартер крутится, но не крутит двигатель, а также слышны металлические звуки. Это говорит о том, что потребуется снимать коробку передач и менять венец маховика. Раз уж собираетесь сюда лезть, то вспомните, как давно меняли сцепление. Если не помните, когда, то приобретите комплект – диск, корзину, подшипник и шесть болтов. Процедура снятия коробки скоростей непростая, поэтому лишний раз ее накладно проводить. Первым делом отключите все провода, идущие к КПП и тросик привода спидометра. Теперь слейте масло, параллельно контролируя его внешний вид.

После этого отсоедините приводы – внутренние ШРУСы извлеките из КПП

Обратите внимание на то, что одновременно оба шарнира вынимать нельзя! Сначала демонтируйте первый, затем на его место поставьте заглушку. После этого только вынимайте второй

В противном случае дифференциал разрушится, придется разбирать коробку для устранения поломки. Затем подвешиваете двигатель и КПП, демонтируете подушки. Впрочем, на этом подготовка окончена. Теперь только выкрутить болты или гайки, которыми проводится крепление коробки к двигателю. И можно делать расстыковку.

Устройство стартера

Если не лезть в дебри, то это обыкновенный МОЩНЫЙ электромотор, который используется только с одной задачей – раскручивание коленчатого вала, для пуска двигателя. Но как я писал выше, он не должен быть постоянно в зацеплении, а поэтому «специальный узел» выводит определенную шестерню в зацепление с маховиком и после пуска убирает ее.

Это шестерня называется «БЕНДИКС», именно она входит в зацепление с маховиком. Однако устройство бендикса намного сложнее, по сути это обгонная муфта (в одну сторону она может вращаться, а вот в другую нет).

Выдвигает бендикс специальный узел, который (обычно) крепится сверху стартера и называется «втягивающее реле». Как вы понимаете задача у него одна — вводить в зацепление с маховиком и после пуска выводить убирать обратно. Принцип этого узла основан на работе электромагнита, один его контакт всегда подключен к минусу (через корпус стартера, далее через массу автомобиля), а другой к плюсу аккумулятора (через размыкающий замок зажигания). Дабы не грузить вас сложной технической информацией, вам нужно понимать, что у этого магнита есть обмотка, назовем ее — «втягивающая», а также «сердечник», который под воздействием этих обмоток задвигается внутрь и удерживается (он жестко связан с БЕНДИКСОМ). Когда вы поворачиваете ключ в замке зажигания, работает «втягивающая обмотка» она воздействует на сердечник, выдвигается «БЕНДИКС» который входит в зацепление с маховиком и дальше стартер раскручивает мотор. После запуска двигателя, обмотка размыкается, специальная пружина переводит сердечник в исходное положение, «БЕНДИКС» выходит из зацепления.

В конце стать будет полезное видео, посмотрите, отпадут все вопросы.

Если простыми словами — «втягивающее реле» вводит и далее отводит из зацепления с маховиком шестерню БЕНДИКСА.

Низкая компрессия

Другая причина, когда на холодную стартер крутит в холостую, – это сам ДВС. Если компрессия двигателя недостаточна для нормального сжатия топливной смеси, то запустить мотор не получится. Также коленчатый вал может вращаться с сопротивлением – это тоже влияет на запуск.

Одними из самых простых причин является все, что связано с человеческим фактором. Например, пустой бак или низкий уровень топлива. В некоторых авто бак сделан так, что если машина стоит на горке, а уровень топлива в баке низкий, то насос не может закачать нужную порцию бензина. Запустить двигатель не удастся. Это же касается и свечей. Стартер может крутить двигатель до тех пор, пока не сядет аккумулятор, но мотора не запустится по причине неисправных свечей.

Признаки неисправностей

Как и любое сложное техническое устройство, стартер может иногда отказывать в работе. Отказ может быть полным или частичным, связанные, с самим устройством или с приборами его обслуживающими. Нельзя исключать в таких случаях проблемы мотора, независимо от того карбюраторный он или инжекторный. Не будем рассматривать полный отказ этого устройства, а остановимся с его частичными проблемами при пуске двигателя.

Можно сказать с большой уверенностью, что большинству водителей с опытом вождения, приходилось сталкиваться с ситуацией, когда утром, после ночной стоянки, мотор запустился практически мгновенно, а в горячем состоянии не подаёт признаков жизни. Вот на этой ситуации остановимся более подробно. Сначала рассмотрим проблемы с устройством пуска.

Как известно из курса физики, тела при нагревании имеют свойство нагреваться. Не стал исключением и этот прибор. Тепловое расширение контактного провода с клеммой втягивающего устройства, особенно при слабо затянутых контактах, приводит к потере контакта в этом соединении. Электрическое сопротивление такого контакта увеличивается до такой величины, что не в состоянии обеспечить достаточным током электродвигатель пускового устройства. Из-за этого он не может развить достаточных оборотов для уверенного пуска мотора.

Виновником могут оказаться изношенные втулки стартера, которые изготавливают из медно графитового сплава подверженного износу. Если устройство пуска автомобиля проработало длительный период, между валом и втулкой образуется чрезмерный зазор. При вращении вала он прижимается и зацепляет обмотки статора, чем затрудняет, а иногда полностью останавливает вращение.

Нельзя исключать из источников проблем втягивающее реле, в котором при перегреве возникают проблемы с силовыми контактами. Электрики отмечают неоднократные случаи нарушения пайки обмоток втягивающего реле с клеммами подключения подачи на них питания. Эта «мелкая» неисправность создаёт трудности её устранения, так как нужно снимать с автомобиля, что весьма затруднительно.

Также в списках виновников может оказаться аккумуляторная батарея, в том случае, когда она имеет недостаточный заряд. В холодном состоянии, компрессия цилиндрах двигателя несколько занижена, поэтому энергии такой АКБ достаточно для пуска. После прогрева мотора до рабочей температуры она повышается, чем создаются дополнительные нагрузки для стартера, которые он преодолеть не в состоянии. В некоторых случаях причина вообще может оказаться банальной. Виновником всего могут оказаться плохо затянутые клеммы на аккумуляторе или их окисление.

Как видите, проблемы с пуском горячего двигателя действительно существуют, их может быть гораздо больше, чем затронуто в этой статье. Мы попытались рассказать, почему не крутит стартер на горячем двигателе, это вполне можно использовать за основу поиска и устранения проблем. Если вдруг возникнут дополнительные вопросы, их сегодня легко можно найти в Интернете или прочитав специализированную литературу.

Механические проблемы

Редко на автомобилях с большим пробегом возможно простое утыкание бендикса в зуб венца. Изначально и зубчатый венец маховика, и зубья бендикса имеют заходные фаски, позволяющие шестерням сцепиться даже при неточном попадании зуба бендикса на пропуск между зубьями маховика. Износ со временем приводит к затуплению заходных фасок, при этом возможна ситуация, когда зуб бендикса упрется в зуб маховика, не дав сердечнику втягивающего реле дойти до конца хода и замкнуть силовые контакты.

«Оживить» машину можно просто: либо замкнуть между собой клеммы на втягивающем реле, чтобы ротор провернулся в другое положение, либо, если нет удобного доступа к стартеру, провернуть сам коленвал за шкив генератора или гидроусилителя с помощью торцевой головки и трещотки. Но это метод «аварийный» — не стоит откладывать ремонт, поскольку подобные проблемы продолжатся в дальнейшем.

Видео: Как проверить стартер, Щёлкает, но не крутит

Заклинил якорь стартера

сталкивался с такой неисправностью несколько раз, но, как правило, щетки сразу приходят в негодность и, без разбора, вы не отличите заклинивание якоря от износа щеток.

Если, каким-то чудом, щетки выдержат, то при повороте ключа в положение старт, вы услышите очень громкий щелчок, а потом, на время, погаснут все приборы(возможно вы почувствуете специфический запах)! Точно так же проявляется отгорание массы!

В любом случае машина сама никуда не поедет. Необходимо делать диагностику и на эвакуаторе/буксире следовать к месту ремонта или стоянки.

На стартер не подается силовой плюс

Для наглядности Посмотрите вот эту картинку:

Без контрольной лампочки или мультиметра, вы не определите эту неисправность! И вообще, без приборов, её можно спутать с износом щеток!

Как видно, если переломится силовой провод, идущий от батареи до втягивающего реле, стартер не сработает, но втягивающее реле будет щёлкать.

Если при визуальном осмотре прямого провода аккумулятор-стартер, вы не видите повреждений, вызывайте бкусир/эвакуатор и следуйте к месту ремонта и диагностики.

На этом у меня сегодня все. Пусть ситуация, когда стартер щелкает, но не крутит с вами больше не происходит. Если у вас остались вопросы или если вы хотите дополнить статью, пишите !

Замыкаем стартер «на французах» (частные случаи)

Доступ к стартеру всегда открыт из-под днища – надо только снять защиту картера. Пример – на фото ниже.

Под днищем Рено Меган 2

Из подкапотного пространства дотянуться до стартера трудно. В лучшем случае он закрыт фильтром (ВАЗ), в худшем – аккумулятором. Фильтр снять можно, а как быть с АКБ?

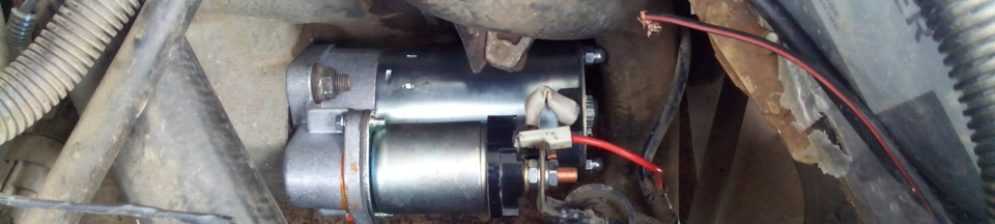

Место установки стартера (круг)

Всё сделано так, чтобы стартер можно было менять, ремонтировать его, но не замыкать.

Как выглядит клемма S

На автомобилях Рено клемма выглядит, как резьбовой отвод. Гайка на него накручена «белая», хотя сам он – из меди (см. фото).

Стартер Рено Логан, фаза 1

Про ВАЗ мы уже говорили – там используется штекер. Если его снять, можно видеть «лепесток».

Метод запуска с помощью отвёртки – не самый лучший. Проблема заключается в ограниченном доступе.

50 Ампер

Втягивающее реле на «Десятке» потребляет 50 Ампер. Для бюджетных моделей «Лада» ток равен 30 А, для многих иномарок – выше. Значит, ток в 40-50 Ампер пойдёт от клеммы B к клемме S. Подумайте, чем это грозит.

Чтобы снять клемму «минус», нужен рожковый ключ «на 10». Держите его при себе.

Неправильная замена щеток

Как правило, если долгое время пусковое устройство не подвергалось ремонту, а щетки его не были заменены, полярность подаваемого напряжения может легко нарушиться. Другими словами, в кабелях стартера «плюс» и «минус» поменялись местами. Причина – разгерметизация линии и взаимное соприкосновение проводов.

Щетки стартера

Вероятно и другое развитие событий, когда пусковое устройство до этого побывало в ремонте. Процедура замены щеток на этот раз была проведена неграмотно, элементы соответственно выставлены в неправильной последовательности. Нужно протестировать и определить, куда смотрит щетка с полярностью «плюс». Она должна смотреть прямо напротив «минуса».

Проверка системы зажигания и электроники

Проверка системы зажигания предполагает определенную последовательность действий. Такой поэтапный принцип диагностики позволяет существенно сэкономить время и оперативно устранить неисправность.

Данный этап предусматривает проверку следующих узлов и элементов системы зажигания:

  • бабина;
  • свечи зажигания;
  • трамблер (прерыватель-распределитель);
  • конденсатор трамблера.

Катушка зажигания служит для образования высоковольтного напряжения, необходимого для воспламенения рабочей смеси. Если она начинает «капризничать», двигатель может не запуститься. Чтобы убедиться в её работоспособности, нужно «скинуть» центральный провод трамблера и «коротнуть» его на массу двигателя.

Если проскакивает искра, катушка исправна. Если нет, бабину следует заменить. В большинстве случаев, катушки приходят в негодность в результате естественного износа. Но, бывают случаи, когда её «смерть» наступает после замены высоковольтных проводов на нештатные аналоги.

Если исправность катушки не вызывает сомнений, понаблюдаем за работой свечей зажигания. Для начала их нужно выкрутить и провести визуальный осмотр

Особое внимание нужно обратить на рабочую часть, где расположены электроды. Если свечки «ведут здоровый образ жизни», их поверхность отличается наличием едва заметного сизого налета

Если же электроды «закопчены», на лицо переобогащение смеси. Если электрод отличается наличием белого налета, двигатель испытывает топливное голодание.

После визуального осмотра, нужно убедиться, поступает ли искра от трамблера к свечам. Каждая свеча подносится к массе авто на минимально возможное расстояние.

Прокручивая двигатель стартером, в промежутке межу электродом и массой должен возникнуть искровой разряд.

Трамблер

Один из ключевых механизмов зажигания, влияющих на эффективный пуск двигателя – трамблер.

Диагностика его работоспособности сводится к проверке следующих элементов:

  • бегунок;
  • контактная группа.

Бегунок отвечает за подачу искры к контактам свечных проводов. Поэтому, если он вышел из строя, прекратится подача искры непосредственно к свечам зажигания. Нередко случается, что перегорает резистор, установленный в его корпусе. В таком случае, после его замены, неисправность устраняется.

Контактная пара состоит из подвижного и неподвижного контакта. Каждый их них имеет так называемые «пятаки». В ходе эксплуатации и внешних воздействий, они изнашиваются и на их поверхности появляются характерные следы, так называемые раковины. Это существенно снижает пропускную способность тока, что отрицательно сказывается на искрообразовании. Если степень износа незначительна, контакты зачищаются, после чего щупом выставляется зазор между ними. При их критическом износе, они подлежат замене.

Конденсатор

На корпусе трамблера размещается конденсатор. Он предназначен для образования большего напряжения на вторичной обмотке катушки. Проверка его исправности не займет много времени.

Для этого следует воспользоваться обычной автомобильной лампочкой на 12В. В разрыв между катушкой и конденсатором подсоединяется лампа. Если она горит – конденсатор неисправен. Лампа не горит – конденсатор исправен.

Стартер

Стартер — это электрический двигатель постоянного тока. Основное назначение этого конструктивного элемента привести в движение шатунно-поршневую группу для обеспечения первоначального сжатия топливно-воздушной смеси (ТВС) в цилиндрах. Для обеспечения запуска двигателя достаточна раскрутка маховика до частоты 50-70 об/мин.

При такой частоте вращения и нормальном состоянии цилиндров, поршней и колец обеспечивается сжатие топливно-воздушной смеси до степени, необходимой для воспламенения ТВС и передачи энергии воспламенившейся смеси на плечи коленчатого вала. Далее процесс происходит самостоятельно.

Основная цель применения этого электродвигателя — исключить необходимость применения физической силы и обеспечить удобство эксплуатации автомобиля.

https://youtube.com/watch?v=NhlgjAu5lgg

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

  • вышел из строя бендикс стартера;
  • сломалось втягивающее устройство;
  • главная обмотка стартера оборвалась;
  • замыкание обмотки;
  • изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

  • втягивающую
  • удерживающую

Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:

  • контактная группа замка зажигания
  • защитное реле
  • втягивающее реле
  • щеточный узел электродвигателя

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

Как устранить треск стартера

Способ устранения неисправности зависит от того, что выступает причиной. Если стартер не может нормально работать из-за разряженной аккумуляторной батареи, достаточно зарядить ее до необходимых параметров. Обычно зарядку ведут током 0.1С, где С – это емкость аккумулятора в ампер-часах. Вместе с тем, сильно разряженные источники тока и кальциевые батареи следует заряжать малыми токами (1-2 А) хотя бы до 25% заряда (этот параметр контролируют по плотности электролита). Щадящий режим отнимет больше времени, однако убережет аккумулятор от многих негативных моментов.

Обратите внимание! Нередко при разряженной аккумуляторной батарее владельцы авто пытаются запустить двигатель «с буксира». Заметим, что этот способ подходит лишь для простейших силовых агрегатов, но никак не для инжекторных двигателей

Запуск последних «с толкача» нередко приводит к сбою программного обеспечения электронного блока управления.

При этом ЭБУ начинает вести себя непредсказуемо – например, запрашивать разрешение на запуск у отключенного иммобилайзера. Ситуацию можно исправить только перепрошивкой «мозгов», а это, как вы сами понимаете, дополнительные и абсолютно неоправданные расходы.

В случае, когда треск втягивающего реле происходит из-за плохого контакта с «массой» автомобиля, достаточно всего лишь восстановить электрическое соединение. Чтобы избежать проблемы в дальнейшем, рекомендуется снять шину, которая соединяет двигатель с кузовом и зачистить контактные площадки наждачной бумагой. Предотвратить их окисление поможет тонкий слой технического вазелина или универсальной смазки VD-40.

Если источником неисправности признана удерживающая обмотка  втягивающего реле стартера, то попытайтесь её отремонтировать. Если же это не представляется возможным, то принимают решение о замене втягивающего реле в сборе. Как видите, с поиском неисправности, из-за которой наблюдается треск стартера, сможет справиться даже начинающий водитель.

Щетки и обмотка

Внутри корпуса стартера расположено 4 стальных сердечника (башмака) с обмоткой, которая соединяется в цепь.

Полезно! В некоторых автомобилях используются не сердечники с обмоткой, а магниты, что намного удобнее.

Ток на обмотку поступает с центрального входа, а выход выводится на две медно-графитовые положительные щетки, которые идут к коллектору. Также с ним соединяются отрицательные щетки, которые идут от массы стартера. Все щетки постоянно прижимаются при помощи небольших пружин. Но, так как графит не самый долговечный материал, эти элементы имеют свойство довольно быстро стираться. Когда износ щеток доходит до критического уровня втягивающее реле перестает получать ток.

При подобной поломке стартер не будет издавать совершенно никаких сторонних звуков. Для ремонта потребуется его разобрать и оценить состояние щеток. Если с ними все в порядке, то смотрим обмотки. Если они сгорели, то выгорит и слой лака, который на них наносится. Также вместо медного цвета обмотки будут черными. Также о проблеме свидетельствует неприятный горелый запах. В этом случае самым лучшим будет заменить весь узел целиком, хотя можно обойтись и новыми обмотками.

Как все работает?

data-full-width-responsive=»true»>

Чтобы разобраться, где искать причину, рассмотрим принципиальную схему подключения стартера, которая является достаточно простой.

Поскольку стартер – силовой электродвигатель, то при включении в работу он потребляет немало энергии, источником которой выступает аккумуляторная батарея.


Схема включения стартера

Чтобы минимально снизить потери на сопротивление «плюсовой» провод питания имеет достаточно большое сечение и протянут напрямую от аккумулятора на втягивающее реле. «Минусом» же выступает сам двигатель.

Теоретически получается, что электроэнергия подается на стартер постоянно. Но в этой цепи есть разрыв, который позволяет включать электродвигатель только в нужный момент. И сделан этот разрыв во втягивающем реле. Провод от АКБ подходит к одному из выводов этого реле (всего их три). Второй вывод посредством шины соединен со щеточным узлом электродвигателя и в обычном состоянии эти два вывода разомкнуты. К третьему выводу подключается провод, идущий на замок зажигания, а от этого замка проложен еще провод — на аккумулятор.


Устройство стартера

В задачу втягивающего реле входит замыкание первых двух выводов, а также перемещение бендикса с шестеренкой для ввода в зацепление с маховиком.

Работает цепь так: в обычном состоянии якорь втягивающего реле из-за воздействия пружины находится в положении, когда выводы питания электродвигателя разомкнуты, а бендикс выведен из зацепления.

При повороте ключа, водитель замыкает цепь питания втягивающего реле. На его обмотку подается напряжение, в результате чего появляется магнитное поле, воздействующее на якорь, что приводит к его втягиванию. При этом он тянет бендикс, вводя в его зацепления, а доходя до упора, он замыкает собой выводы питания эл. двигателя (пятаки). В итоге разрыв цепи устраняется и на двигатель поступает энергия – он включается в работу.

Описанная неисправность – слышимые щелчки без срабатывания двигателя сигнализирует о том, что по каким-то причинам на второй узел напряжение не подается.

Узлы и детали конструкции

Функция стартера — для запуска двигателя автомобиля раскрутить его маховик электромотором, создав временный контакт шестеренок. В дальнейшем электромотор выключается, и физический контакт c шестерней маховика разрывается. Находится стартер на корпусе двигателя ближе к АКБ и кабине.

Конструктивно устройство можно разделить на два функциональных блока:

  1. Втягивающее реле. При подаче 12 вольт напрямую на управляющий контакт электромагнит втягивает сердечник. Сердечник через рычаг выталкивает бендикс для сцепления шестерни с зубцами маховика. В конечной точке втягивания якорь контактной пластиной через шток замыкает контакт пятаков, обеспечивая прямое подключение электродвигателя к «+» аккумуляторной батареи.
  2. Электродвигатель. При подаче напряжения он начинает вращаться, раскручивая через бендикс маховик до рабочих оборотов автомобильного двигателя.

После запуска двигателя ключ возвращают из положения зажигания, обесточивая реле. Реле размыкает контакты, пружина возвращает бендикс в исходное состояние. При запуске электродвигателю требуется несколько десятков ампер тока от аккумулятора. После запуска автомобильного двигателя генератор восстанавливает заряд аккумулятора.
