Тормозные диски skoda rapid: особенности выбора, как поменять

Замена передних тормозных колодок

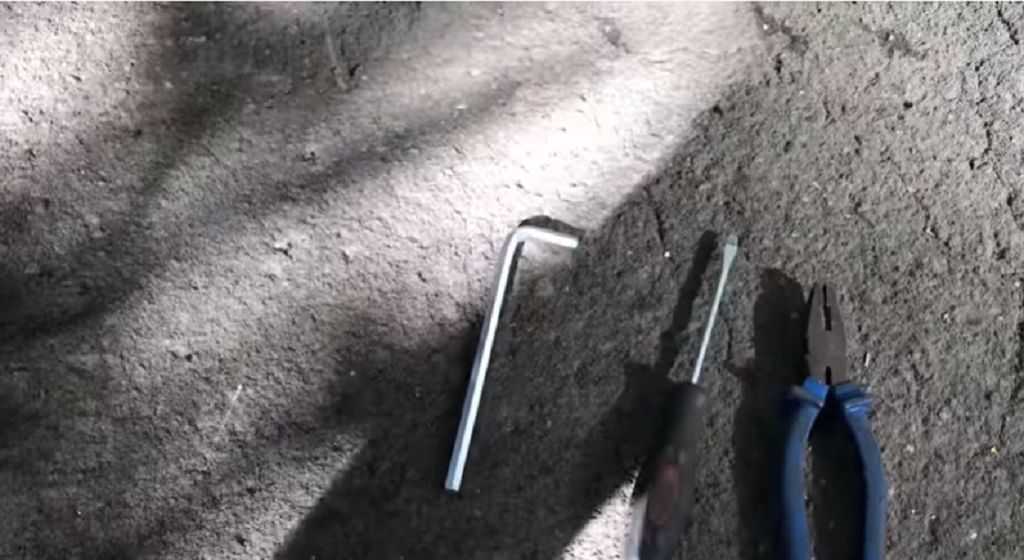

Сам процесс не представляет особой сложности, не требует ямы/подъемника, или специализированной оснастки. Понадобиться:

  1. Домкрат.
  2. Баллонник (для снятия колеса).
  3. Отвертка и плоскогубцы/пассатижи.
  4. Шестигранник на 7.

  1. Замена начинается с поддомкрачивания машины и снятия колеса. Для упрощения работы руль можно повернуть в сторону снятого колеса.
  2. Поддев отверткой, снять стопорную скобу.
  3. Снять резиновые заглушки пыльников, верхнего и нижнего.
  4.  Вставив в освобожденные от заглушек шестигранник, выкрутить направляющие колодок, верхнюю и нижнюю.
  5. Упираясь отверткой в резьбу, выдвинуть направляющие.
  6. Для упрощения снятия суппорта слегка сдвинуть колодки.
  7. Покачивая суппорт, выдвинуть его вперед по ходу автомобиля. При этом внутренняя колодка остается в суппорте, а наружняя – в раме суппорта.
  8. Вытащить внутреннюю колодку из суппорта (она держится на пластинчатых пружинах внутри рабочего поршня).
  9. Утопить рабочий поршень тормозов вглубь цилиндра.
  10. Вставить новую внутреннюю колодку так, чтобы пружины зафиксировались внутри поршня.
  11. Наружнюю колодку поставить на место старой в раме.
  12. Установить суппорт на раму, закрутить и затянуть направляющие.
  13. Установить стопорную пружину.
  14. Установить колесо и несколько раз нажать на педаль тормоза, выбирая свободный ход колодок.
  15. После замены колодок рекомендуется проверить эффективность тормозов на безопасном участке дороги.

Порядок выбора дисков тормозов Октавия А7

Первым делом следует соблюдать требования производителя, а именно выполнять:

  • рекомендации сервисной книжки авто;
  • правила и условия надлежащего дорожного поведения;
  • условия выбора, предпочитая оригинальные изделия перед аналоговыми. Что касается последних, то во многих случаях (что подтверждают, как соседи по гаражам, так и многоопытные автомеханики) эти детали не уступают по качеству оригинальным изделиям, при этом обладая меньшей ценой.

Важно! Перед тем как покупать тот или иной выбранный товар надо удостовериться, что изделие находится в оригинальной упаковке с наличием штрих-кода (и приложение считывания кода на девайсе в помощь для проверки названия изготовителя), в совпадении каталожного номера и в наличии соответствующего товарного сертификата

Примеры каталожных номеров, как для тюнинговой, так и для обычной замены дисков тормозов Шкода Октавия А7

В связи с тем, что наконец-то производитель, скажем так, не стал возражать, что наш брат российский автолюбитель для тюнинга тормозной системы Октавия А7 использует диски одинакового размера или изделия, предназначенные для передних тормозов, то и в качестве примера такой замены предложим оригинальные передние диски 1K0615301T с размерными параметрами 288×25 мм. Что касается производителей, то это либо TEVES или PR-1ZE.

Для тех, кто не является сторонниками тюнинговых обновлений, а предпочитает строго консервативно относиться к заменам запчастей, вот пример оригинальных задних дисков тормозов, а именно – K0615601AA, с размерами 272×10 м производства, как BOSCH,, так и PR-1KS, а также 1KT.

Данные изделия одинаково хороши, как для езды по городу, так и для дальних загородных поездок. Но без излишеств в стилистике вождения – без явно агрессивной езды.

При этом помимо оригинальных запчастей, как уже говорилось ранее, наши коллеги по гаражам, а также автомеханики-профессионалы могут предложить вполне себе качественные изделия производства такой фирмы, как ATE. При этом как для замены передних вентилируемых дисков, так и для тюнингового улучшения вкруговую они рекомендуют охлаждаемые изделия 24.0125-0145.1. При этом ATE нашему брату может предложить и улучшенный вариант вентилируемого изделия, а именно 24.0325-0145.1.

А для консерваторов вполне подойдут по качеству диски для тормозов сзади 24.0110-0356.1 от компании ATE.

Читайте далее:

Какие диски тормозов лучшие для замены на ŠKODA KAROQ?

Выбираем и меняем колодки на Skoda Karoq

Колодки для тормозов Шкода Кодиак: периодичность и порядок их замены

Выбираем колодки на Октавию Тур

Тормозные диски Skoda Rapid: особенности выбора, как поменять

Обзор типоразмеров и процесс замены тормозных дисков Шкода Фабия 2

Замена колодок

Состояние тормозной системы проверяется при плановых ТО. Колодки рекомендуют менять, когда толщина доходит до 10 мм. К характерным признакам приближения износа колодок можно отнести:

  • Заметное повышение пути торможения;
  • Усиление заноса во время торможения, что может быть связано с неравномерностью изнашивания колодок;
  • Изменившаяся продолжительность перемещения педали, что объясняется предельным протиранием до основания;
  • Появление скрипучего звука при нажатии на педаль тормоза. Возникает он, когда тормозные колодки стираются до толщины 1,7 мм, после чего диск начинает тереться о специальное покрытие, издавая при этом скрип. Продолжение непривычного звука в течение нескольких дней говорит о необходимости срочной замены колодок.

Передним колодкам достается больше, чем задним, поскольку на них приходится большая часть силы инерции, которую гасят тормоза. Существует общая рекомендация: колодки нужно менять одновременно с дисками. Эффективность торможения в таком случае будет увеличена, а колодки и диски прослужат максимально долго.

Кроме того, специалисты не рекомендуют проводить замену одной колодки или даже двух. Их меняют сразу комплектом на двух передних или двух задних колесах, но лучше, конечно, менять все сразу. Если этой рекомендацией не воспользоваться, распределение тормозов будет неправильным. При резком нажатии на педаль машину может унести в бок, что создаст аварийную ситуацию на дороге.

Необходимый инструмент

Для того чтобы поменять колодки самостоятельно, нужно подготовить инструменты, которые пригодятся в процессе:

  • Ключ с наконечником «звездочка» Т45;
  • Балонный ключ;
  • Домкрат;
  • Высокотемпературная смазка;
  • Перчатки;
  • Аэрозольная смазка типа WD40;
  • Отвертка плоская средняя;
  • Противооткатные башмаки.

Пошаговый процесс замены колодок

Любой ремонт тормозной системы автомобиля должен проводиться профессионалами, так как от этого может зависеть безопасность и жизнь людей. В мастерской такая процедура будет стоить от 800 до 2800 руб.

Если все же принято решение, провести замену самостоятельно, нужно обратить внимание на общие принципы процесса, которые могут немного отличаться при замене разных колодок:

  1. Открытие капота и откручивание крышки бака;
  2. Снятие колеса;
  3. Очищение от грязи тормозного механизма;
  4. Откручивание в тормозном барабане болтов или направляющих суппорта, что позволяет легко добраться до колодок;
  5. Раздвижение их с помощью отверток;
  6. Смена колодок попарно на новые;
  7. Прокачивание тормозной системы.

Когда менять колодки на Skoda Rapid, их особенности

Практически все автомобили, выпускаемые концерном VAG, имеют одинаковую конструкцию тормозной системы, у них есть много унифицированных узлов и деталей. Колодки в том числе. Вместе с тем, ни один мануал не скажет, когда менять колодки на Рапиде. Степень износа зависит от массы факторов:

  • манеры езды:
  • условий эксплуатации;
  • качества колодок и типа фрикционных накладок;
  • степени износа тормозного диска.

И это далеко не все моменты, диктующие регламент замены. В среднем, передние колодки на Рапиде, да и на всех VAG-овских бюджетниках, меняют с частотой раз в 30-40 тысяч км, повторимся, это условные цифры. А основной показатель и признак износа — толщина фрикционной накладки.

Замена колодок необходима в том случае, когда их общая толщина меньше 10 мм, а толщина фрикционной накладки не больше 1,5-1,7 мм. Но это уже крайние случаи.

Контролировать износ колодок сложно, если комплектация Шкоды Рапид не подразумевает установки датчиков износа. Поэтому их меняют при каждом удобном случае, к примеру, при прохождении планового ТО, когда доступ к суппортам открыт.

Замена задних тормозных колодок и дисков на Skoda Octavia a5

DD — Dрифтер в DУше

Вы решили произвести замену задних тормозных дисков и колодок на своей Шкода Октавия а5? Тогда первое, что Вам нужно будет сделать, так это определить, какие тормозные механизмы у Вас установлены.

На задней оси Skoda Octavia a5 они бывают четырёх типов:

  • 2 — TRW (они же Lucas) — 1KD или 1KF;
  • 1 — производства Bosch — 1KS,1KT;
  • 1 — RS версия.

Чтобы точно определить, какие тормозные машинки установлены на вашем авто можно сделать расшифровку VIN-номера вашего автомобиля. После расшифровки вы получите полный список всех установленных опций. Для этого просто воспользуйтесь любым поисковиком и найдите в интернете сервис по расшифровке ВИН-номеров, благо их полно. В списке опций Вам нужно будет найти код, который соответствует типу вашей тормозной системы. Соответственно возможны следующие варианты:

1KD

(обычно стоят на всех 1,6 mpi) — говорит о том, что на вашей машине стоит система Lucas, а тормозные диски и колодки имеют следующие каталожники и параметры:1K0 698 451 J — тормозные колодки в комплекте с винтами для крепления скобы суппорта;1K0 615 601 AB — тормозные диски 253 х 10 мм, 5х112 (минимально допустимая толщина диска — 8 мм); Прикладываю чертёж тормозных дисков от Brembo, так как он наиболее подробный:

1KF

(двигатели TSI) — говорит о том, что на вашей машине стоит система Lucas, а тормозные диски и колодки имеют следующие каталожники и параметры:1K0 698 451 G — тормозные колодки в комплекте с винтами для крепления скобы суппорта и направляющими пластинами; Автомобили до 12.04.2009 —1K0 615 601 L — тормозные диски 260 х 12 мм, 5х112 (минимально допустимая толщина диска — 10 мм); Автомобили с 13.04.2009 —1K0 615 601 AC — тормозные диски 258 х 12 мм, 5х112, заменён на1K0 615 601 AJ — тормозные диски 256 х 12 мм, 5х112. Прикладываю чертёж тормозных дисков от Brembo, так как он наиболее подробный:

1KS,1KT

— говорит о том, что на вашей машине стоит система Bosch, а тормозные диски и колодки имеют следующие каталожники и параметры:5K0 698 451 — тормозные колодки в комплекте с винтами для крепления скобы суппорта;1K0 615 601 AA — тормозные диски 272 х 10 мм, 5х112 (минимально допустимая толщина диска — 8 мм); Прикладываю чертёж тормозных дисков от Brembo, так как он наиболее подробный:

Octavia a5 RS 1K0 698 451 G

— тормозные колодки в комплекте с винтами для крепления скобы суппорта;1K0 615 601 AD (заменен на5Q0 615 601 G ) — тормозные диски 282 х 12 мм, 5х112 (минимально допустимая толщина диска — 10 мм); Прикладываю чертёж тормозных дисков от Brembo, так как он наиболее подробный:

Теперь, когда запчасти куплены, можно приступать непосредственно к процессу замены тормозов.

1) Прежде, чем поднять машину, не забудьте ослабить болты крепления колёс на задней оси, так как, если машину поднять и этого не сделать, то колёса будут крутиться вместе с ключом, а болт даже не подумает открутиться. Если у вас на колёсных болтах установлены пластиковые колпачки, то их нужно снять специальным съёмником из штатного набора инструментов:

2) Теперь, когда колёсные болты ослаблены, можно смело поднимать машину. Машина поднята и можно поочерёдно откручивать колёсные болты (порядок роли не играет).

3) Для того, чтобы открутить тормозной суппорт от скобы, вам нужно будет вооружиться ключами на 13 и 15 мм. Ключ на 15 мм используется для фиксации направляющей суппорта (пальца), а ключом на 13 мм откручивается болт крепления суппорта (старые болты использовать нельзя, так как на них находится уже использованный фиксатор резьбы, а в комплекте с колодками идут новые, которые вы потом и установите).

Замена задних колодок.

В этом случае замена осложняется необходимостью заново регулировать (или как минимум, проверить работу) ручного тормоза.

  1. В салоне, между передними сидениями, открыть люк в пластиковой обшивке центрального тоннеля и отпустить регулировочную гайку тросов ручника до появления ощутимой слабины.
  2. На поддомкраченной и надежно закрепленной машине снять колесо.
  3. Выкрутить фиксирующий винт тормозного барабана.
  4. Снять барабан. Как правило, он прикипает к фланцу ступицы и для этого его приходится обстукивать молотком, во избежание повреждения лучше через деревянную проставку.
  5. Просунув отвертку в отверстие для колесных болтов фланца ступицы и используя её как рычаг, отодвинуть лапку привода ручного тормоза назад по ходу авто.
  6. Снять боковую стяжную пружину. Для этого, взявшись за нижний край, потянуть его вниз, одновременно выводя загнутый конец из отверстия в колодке.
  7. Снять нижнюю стяжную пружину.
  8. Снять верхнюю стяжную пружину.
  9. Развести верхние концы колодок в разные стороны.
  10. Снять распорную планку и её ограничитель.
  11. Удерживая опорный палец колодки одной рукой, другой снять стопорную пластину, потянув её так, чтобы край пальца прошел через прорезь в пластине. После этого снять колодку.
  12. Аналогично снять другую колодку, но при этом надо освободить хвост троса из зажима приводной лапки.
  13. Вдвинуть внутрь оба поршня тормозного цилиндра.
  14. На новой колодке для профилактики коррозии и закисания смазать шарнирное соединение.
  15. Зацепив свободным концом приводной лапки хвост троса, установить колодку.
  16. Вдвинув опорный палец в соответствующее отверстие на колодке, зафиксировать его стопорной пластиной.
  17. Аналогично устанавливается другая колодка.
  18. Установить распорную планку. Если в процессе износа предыдущих колодок ручник регулировался изменением длины распорной планки, то её длину необходимо уменьшить вращением регулировочной гайки на суммарную разницу в толщине накладок старых и новых колодок.
  19. Сблизить верхние концы установленных колодок, при этом они должны попасть в прорези поршней  цилиндра.
  20. Установить стяжные пружины (нижнюю, верхнюю и боковую).
  21. Установить тормозной барабан. Если при этом он упирается в новые колодки и не ставится, см. пункт 18. Необходимо снова разобрать установленные детали и уменьшить длину распорной планки вращением регулировочной гайки. Однако чрезмерное уменьшение её длины приведет к неработоспособности ручного тормоза.
  22. Установленный тормозной барабан зафиксировать винтом и проверить легкость его вращения. Барабан не должен задевать при этом тормозные колодки. В противном случае возвращаемся к п. 18.
  23. Затянуть регулировочную гайку тросов ручного тормоза, периодически вращая барабан, до начала контакта колодок и барабана, после этого отпустить гайку на 1/2 оборота, гарантировав свободное вращение барабана.
  24. Установить колесо и проверить работу ручного тормоза, подняв ручник. Тормозное усилие должно быть достаточным для затяжки колесных болтов.

Читайте далее:

Номенклатура и процесс замены тормозных колодок Skoda Fabia

Номенклатура ламп и процедура их замены на Skoda Yeti

Номенклатура и замена тормозных дисков Skoda Yeti

Skoda Octavia А7: номенклатура ламп и процедура их замены

Тормозные диски Skoda Rapid: особенности выбора, как поменять

Подбор и замена тормозных дисков на Skoda Kodiaq: оригинал, аналоги

Как выбрать колодки для Шкода Рапид

В зависимости от комплектации, на Skoda Rapid могут устанавливать задние барабанные или дисковые тормоза, колодки могут быть как с датчиком износа, так и без него. Среди моделей колодок, наиболее широко представленных на рынке, неплохие отзывы владельцев получили такие:

  1. АТЕ, их ставят на Рапид с конвейера и рекомендуют использовать и дальше для замены. Каталожный номер JZW698151B, 3C0698151C, 3C0698151J (передние дисковые тормоза с датчиком износа), 1S0698151A, 1J0698151J (передние дисковые тормоза без датчика). Их цена от $50 за комплект без датчиков и до 90 долларов с датчиками. Дорого, неоправданно дорого.
  2. JP group с каталожным номером 1163601110. Если настоящие датские, можно смело купить комплект колодок и забыть об оригинале. Их цена в пределах $25-35, но часто попадаются китайские подделки, которые здорово испортили имидж компании в наших краях.
  3. От $34 до $55 продают очень неплохие немецкие колодки TRW GDB1984 (без датчика) и TRW GDB1550DTE с датчиком износа. Судя по отзывам, такие колодки не сильно изнашивают тормозные диски и имеют высокий ресурс, поскольку в состав накладки входит керамика. Их минус — жестковаты.
  4. За комплект передних колодок Ferodo FDB1094 просят 37 долларов без датчика и за $50 продадут комплект Ferodo FDB01641 с датчиком износа. На них не жалуются, но ресурс несколько меньше, чем у предыдущих, поскольку они имеют более мягкие накладки, которые стираются быстрее, но в эксплуатации комфортнее.

Замена колодок на Шкода Рапид

Перед тем, как поменять колодки, соберём нехитрый инструмент, высокотемпературную смазку для направляющих и аэрозоль WD40, новые колодки. Нам пригодится мощная отвёртка с плоским шлицом, стандартный набор головок, домкрат или подъёмник. Алгоритм работы не особо отличается от замены колодок на дисковых тормозных системах других автомобилей:

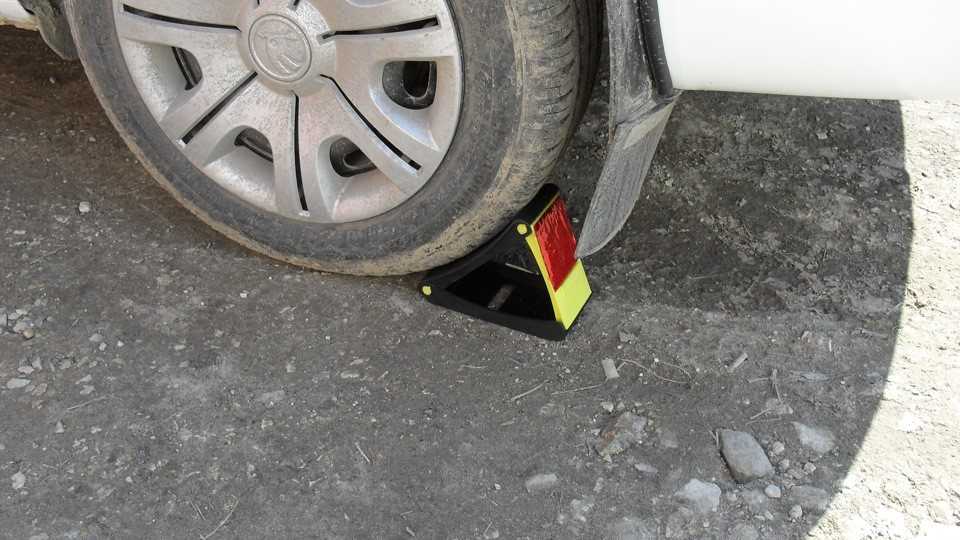

Срываем колёсные болты, предварительно установив противооткаты под задние колеса.

Вывешиваем кузов на домкрате, снимаем колесо, устанавливаем подставку для страховки.

Откачиваем немного жидкости из расширительного бачка, поскольку при утапливании поршней в цилиндры жидкость будет вытесняться, крышку бачка оставляем открытой.

Отвёрткой утапливаем поршни рабочих цилиндров максимально глубоко в суппорт.

Поддеваем концы пружинного зажима отвёрткой и снимаем его с суппорта, отключаем датчик износа, если он есть.

Выкручиваем болты направляющих головкой или накидным ключом на 12.

Поднимаем скобу суппорта и, не отсоединяя от тормозной магистрали, отводим в сторону, осторожно, чтобы не повредить шланг.

Снимаем старые колодки.

Вынимаем направляющие скобы колодок и тщательно очищаем место под новые колодки.

Контролируем состояние направляющих пальцев, для этого снимаем пыльники вместе с пальцами, если смазки нет, наносим новую. В случае появления коррозии на направляющих суппорта, шлифуем их полировочным кругом

Наждак использовать нельзя, поскольку мы можем снять защитный антикоррозионный слой.

Готовим новые колодки к установке. Для этого наносим небольшой слой высокотемпературной смазки на тыльные стороны каждой из колодок, ставим направляющие, по ним устанавливаем колодки.

Можно устанавливать суппорт с тормозным рабочим цилиндром, закручивать болты крепления суппорта.

Перед установкой колеса проверим уровень жидкости в бачке, нажмём несколько раз на педаль, чтобы убедиться, что колодки сели на место. При необходимости доливаем тормозную жидкость и переходим на другую сторону для замены.

Таким образом, за час-полтора можно заменить передние колодки на Шкоде Рапид, заодно проверить состояние тормозных дисков, шлангов, пыльников и деталей подвески. Удачной всем работы и крепких тормозов!

Рейтинг производителей

Производитель Отзывы
1 LPR Хорошее торможение, равномерный износ, отсутствие посторонних звуков
2 FREMAX BD-4073, стабильная работа в любую погоду
3 ATE PowerDisc быстро ржавеют, скрипы наблюдаются только первые несколько торможений, качество торможения лучше оригинала, не пылят, длительный ресурс, износ не более 0,5 мм на 25 000 км пробега
4 Brembo Большая вероятность наткнуться на подделку, хорошее качество оригинала
5 Meyle “Китайское” качество, бьют спустя небольшой срок эксплуатации
6 Galfer Очень тяжелые
7 TRV Скрипят
8 Japan Parts Плохое качество металла

Meyle 115 521 1018

Производитель: Wulf Gaertner Autoparts AG, Германия

Наружный диаметр: 256 мм

Высота: 36,7 мм

Толщина: 22 мм

Минимальная толщина: 19 мм

Диаметр центрирования: 65 мм

Тип: вентилируемый передний

DF2803 TRW

Производитель: TRW, США

Наружный диаметр: 256 мм

Высота: 37 мм

Толщина: 22 мм

Минимальная толщина: 19 мм

Диаметр центрирования: 65 мм

Тип: вентилируемый передний

Диски подвергаются высокоуглеродистой обработке. Их изготавливают из серого чугуна марок GG20 или GG15HC, поэтому комплектующие не деформируются при нагреве. На поверхность наносится состав для защиты от коррозии.

BOSCH 0986478853

Производитель: Bosch, Германия

Наружный диаметр: 256 мм

Высота: 36,7 мм

Толщина: 22 мм

Минимальная толщина: 19 мм

Тип: внутренняя вентиляция передний

Диски подвергаются высокоуглеродистой обработке и соответствуют нормам ECE-R90.

115 521 1051 MEYLE

Производитель: Wulf Gaertner Autoparts AG, Германия

Наружный диаметр: 288 мм

Высота: 34,5 мм

Толщина: 25 мм

Минимальная толщина: 22 мм

Тип: вентилируемый передний

BREMBO 08.7165.11

Производитель: Brembo S.p.A, Италия

Наружный диаметр: 230 мм

Высота: 34,5 мм

Толщина: 9 мм

Минимальная толщина: 7 мм

Тип: полный задний

0986478868 BOSCH

Производитель: Bosch, Германия

Наружный диаметр: 231,7 мм

Толщина: 9 мм

Минимальная толщина: 7 мм

Тип: полный задний

Лакированный диск весом 3,3 кг соответствует нормам ECE-R90.

ROAD HOUSE 606000

Производитель: ROAD HOUSE, Испания

Наружный диаметр: 236 мм

Высота: 35,6 мм

Толщина: 12,7 мм

Минимальная толщина: 11,4 мм

Диаметр центрирования: 62 мм

Тип: полный задний

Диск массой 3,65 кг.

0986479914 BOSCH

Производитель: Bosch, Германия

Наружный диаметр: 288 мм

Толщина: 25 мм

Высота: 34,5 мм

Минимальная толщина: 22 мм

Диаметр центрирования: 65 мм

Тип: внутренняя вентиляция, передний

TEXTAR 92082503

Производитель: TMD Friction, Германия

Наружный диаметр: 230 мм

Толщина: 9 мм

Высота: 39,5 мм

Минимальная толщина: 7 мм

Диаметр центрирования: 65 мм

Тип: полный задний
