Как снять мотор стеклоочистителя гранта

Типы щеток для стеклоочистителей

После установления подлинности факта износа щетки стеклоочистителя и причин, его повлекших, направляемся в магазин. Торговые субъекты способны предложить массу вариантов данных изделий, но в целом они подразделяются на две категории:

  • каркасные;
  • с отсутствием каркаса.

Эти группы щеток для Лада Гранта имеют существенные отличия. Бескаркасные варианты способны более плотно прилегать к поверхности стекла, что обеспечивает лучшее качество очистки. Эти изделия не так сильно поддаются замерзанию. Также они создают сравнительно меньший шумовой эффект от работы во время движения (на скорости).

Каркасные элементы тоже наделены рядом преимуществ.

  1. Они бережливее относятся к поверхности стекла, поскольку обладают меньшей степенью нажима.
  2. Если у геометрии стекла присутствует повышенный изгиб, как у LADA Granta, то этот тип щеток дворников способен очистить куда большую площадь в сравнении с бескаркасным конкурентом.
  3. Более низкая цена данных конструкций.

Стоимость услуги по замене щеток идентична и не зависит от типа применяемого конструктива изделий.

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

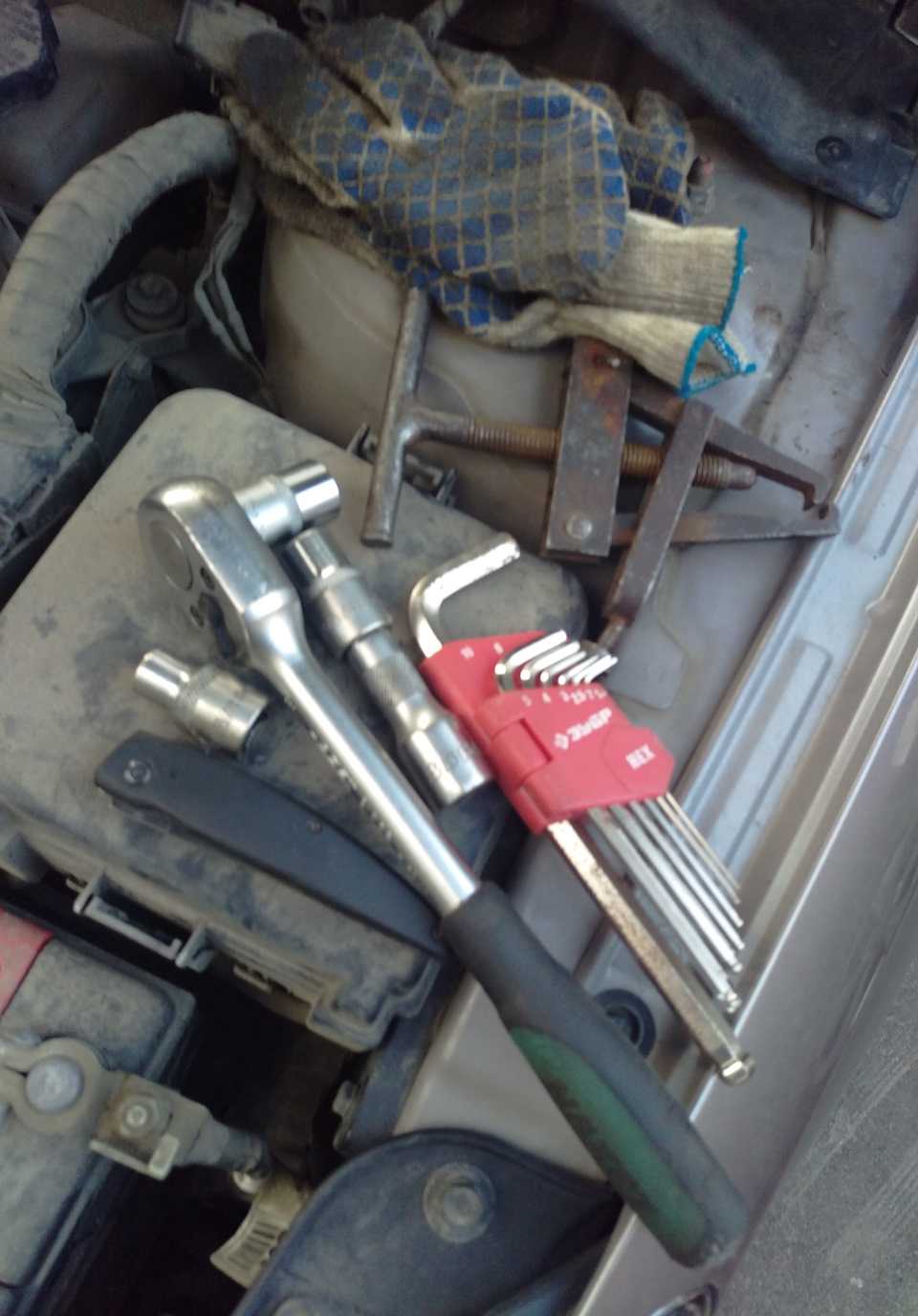

После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки.

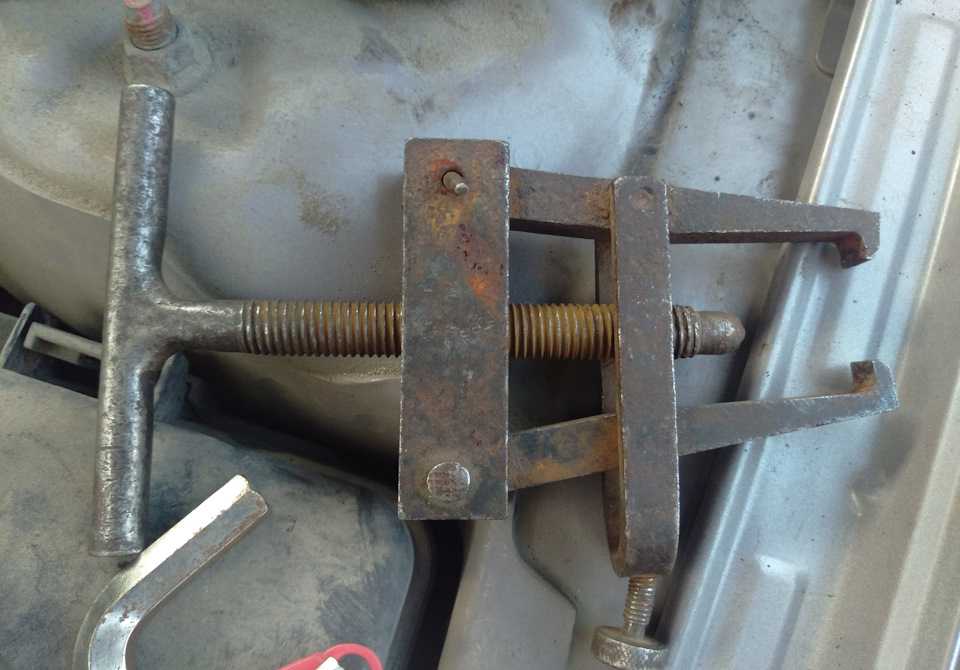

Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг.
Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо.
Крестовой отверткой вывинчиваются крепежные элементы жабо.
Открыть капот.
Отвести в сторону резиновый уплотнитель капота.
Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху.
И один винт снизу, который расположен под бачком тормозной системы.
Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону.
Снимаем жабо, потянув ее на себя.
Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе.
После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка.
Снять шумоизоляцию.
Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота.
Гайки крепления платформы расположены на колесных арках со стороны колеса.
Снять платформу, и убрать ее в сторону.
Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре.
И вторая гайка на «10» крепления трапеции на Приоре.
Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить.
Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши

Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре.
На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен

Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия.
Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10».
Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.

Это интересно! После установки трапеции с моторчиком на место, не спешите устанавливать жабо. Сначала включите дворники, и дайте им отработать один такт. Затем установите на место рычаги с дворниками, и проверьте, как они работают. Если все в порядке, тогда можно продолжать сборку. Если возникают дефекты работы, например, они не дотирают или начинают движение вниз, а затем вверх, тогда следует произвести сначала их регулировку. Регулировка выполняется путем изменения положения пластины, которая показана стрелкой на фото выше.

На этом экспертная инструкция по снятию и замене трапеции и моторчика дворников на Приоре завершена. Процесс сборки выполняется в порядке обратном снятию. Ниже представлен видео ролик, в котором детально рассмотрен процесс демонтажа трапеции и двигателя дворников на Приоре без кондиционера.

Возможные причины неполадок

Некоторые специалисты утверждают, что если при включении не работают щетки стеклоочистителя, то самая частая причина этого — выход из строя предохранителя. В этом случае никаких особых усилий для устранения неполадки не потребуется. Просто нужно открыть крышку блока предохранителей (слева под рулевой колонкой) и найти соответствующий предохранитель. Это поможет сделать схема, нанесенная на крышку изнутри.

Если в прерывистом режиме не работают дворники, то, возможно, вышло из строя реле. Оно находится там же, где и предохранители. Его нужно заменить на новое. Но, как свидетельствует статистика, приводимая владельцами автомобилей «Лада», предохранители или реле перегорают достаточно редко.

Очень частой причиной того, что не работают щетки стеклоочистителя «Лада Калина», является разрушение втулок. Как говорят бывалые водители, пластиковые втулки разваливаются очень быстро — срок их службы от силы составляет 3 года.

Возможно, причиной их разрушения является качество пластика. Но, увы, других втулок нет. Ремкомплект можно найти в специализированных автомагазинах.

Почему могут не работать дворники на Лада Гранта

Не верная работа дворников входит в список пяти неисправностей при которых запрещена любая эксплуатация автомобиля, даже движение до места ремонта. Поэтому следует со всей серьёзностью относиться к вопросам ремонта и диагностики механизма дворников.

Почему могут не работать дворники?

Самые основные причины, по которым могут не работать дворники на Лада Гранта.

  1. Неисправен подрулевой переключатель режима работы дворников.
  2. Неисправно контактное реле.
  3. Неисправен предохранитель.
  4. Неисправен механизм дворников (моторчик, рампа).
  5. Обрыв цепи.

Рассмотрим каждую из этих причин отдельно.

Перегорел предохранитель

Самая часто возникающая ситуация — это перегорание предохранителя. Начинать диагностику следует именно с него, для этого замените предохранитель на другой из монтажного блока. Номер предохранителя стеклоочистителя в монтажном блоке F4. Подробная схема монтажного блока здесь.

Предохранитель стеклоочистителя обозначен стрелкой

Реле дворников «приказало долго жить»

Если при замене предохранителя на заведомо исправный дворники по прежнему не работают, то проверяют контактное реле. Проверка такая же, его меняют на заведомо исправное.

Номер контактного реле K6.

Реле стеклоочистителя обозначено стрелкой

Не верная работа подрулевого переключателя

Дворники автомобиля работают только при включённом зажигании. Поэтому, если вы пробуете включить стеклоочиститель на выключенном зажигании и ничего не происходит, то это не поломка!

Подрулевой переключатель режимов работы дворников автомобиля

Если не работает какой-то из режимов, то скорее всего вышел из строя подрулевой переключатель.

Если при замене подрулевого переключателя на исправный дворники по прежнему не работают, то необходимо смотреть приходит ли напряжения на разъём предохранителя.

Снимаем переключатель режимов дворников для визуальной диагностики

Если напряжение на разъёме предохранителей присутствует, то подрулевой переключатель исправен.

Поломка механизма дворников

Часто откручивается гайка на 13

Начинают проверку с визуального осмотра механизма и проверки затяжки резьбовых соединений. Не редкая ситуация когда не затянута гайка на выходном валу редуктора механизма дворника, который удерживает кривошип привода трапеции. Далее, пробуют подать напряжение на моторчик напрямую с аккумулятора, это поможет выяснить, исправен ли ли моторчик дворников.

Отсутствие напряжения на моторчике

Если после проверки реле, предохранителей и переключателя дворники по-прежнему не работают, то проверяют напряжение на клеммах моторчика. Если оно отсутствует, то где-то обрыв цепи.

Решение вопроса в материале: стали плохо чистить передние дворники, что делать?

При поломке моторудектора, работа дворников лобового стекла невозможна. Моторедуктор представляет из себя сборку из двигателя и редуктора. Как правило, перегорает двигатель, но в некоторых случаях «закусывает» зубчатую передачу в редукторе. Если у вас один из таких вариантов, то необходимо заменить двигатель с редуктором в сборе. Как это сделать мы расскажем далее.

Рекомендации по выбору

Рассмотрим несколько производителей изделий:

  1. Бескаркасные Bosch Aerotwin. Изделия бельгийского производства оснащаются родным креплением, основным преимуществом является долгий ресурс эксплуатации, а также аэродинамичность и отсутствие посторонних звуков при работе.
  2. SWF VisioNext — также относятся к бескаркасному типу, оснащаются креплением типа крючок. Изделия производятся компанией Валео, которая также выпускает многие другие виды комплектующих и деталей для авто.
  3. Каркасные щетки Bosch Twin Spoiler. Размеры подходят под штатные стеклоочистители Гранты. Несмотря на то, что изделия каркасные, они достаточно надежны и обладают долгим сроком службы.
  4. Champion Aerovantage. Этот производитель достаточно долгое время присутствует на рынке, за это время он смог завоевать доверие многих наших соотечественников. Изделия относятся к премиум сегменту рынка, оснащаются стальным каркасом.

Цена вопроса

Стоимость изделий зависит от их качества, эффективности работы и производителя. Средние цены на некоторые модели стеклоочистителей приведены ниже.

Где находится реле дворников на Гранта лифтбек

Многие автомобилисты сталкиваются с тем, что периодически стеклоочистители перестают исправно работать, внезапное включение, отключение. В 95% случаев причина кроется в реле – регуляторе. Оно расположено под приборной панелью в левой части. Для доступа с последующей заменой потребуется отвернуть пластиковую крышку, извлечь реле. Далее заменить новым и закрыть пластиковый корпус вновь.

Реле заднего (переднего) дворника Гранта лифтбек имеет несколько режимов паузы. Это очень удобно для снижения частоты очистки при незначительном дожде. Диапазон паузы изменяется от 1 до 65 секунд. Водитель самостоятельно регулирует наиболее оптимальный режим. Каталожный артикул: 723.3777. Изделие полностью идентично с реле на моделях ВАЗ, Приора, Калина, Калина 2. На моделях ВАЗ до 2001 года выпуска установлено реле с четырьмя контактами, в отличие от новых, где целых шесть.

По каким причинам могут возникнуть сложности?

Осуществить сам процесс не составляет труда, но порой все же приходится сталкиваться с проблемами и решать их:

  1. Если ремкомплект не предусмотрен, втулки подбираются отдельно, но могут не подойти. В этом случае их можно высверлить, следя за тем, чтобы сверло сильно не нагревалось и не деформировало пластиковую деталь.
  2. Поверхность алюминиевых изделий желательно зачистить, так как на ней часто имеются неровности и шероховатости — это мешает установке детали.
  3. Чаще всего возникает вопрос — как снять трапецию дворников. Дело в том, что крепежные элементы имеют свойство «закисать», не поддаваясь ключу. В этом случае придется прибегнуть к помощи болгарки, сверла. В домашних условиях мастера часто прибегают к помощи молотка и зубила, чтобы срезать намертво зафиксированный болт.
  4. Перед установкой новой трапеции производится осмотр ее элементов на предмет смазки. Если она отсутствует, на узлы механизма рекомендуется нанести литол или другой смазочный материал.
  5. При замене втулки на алюминиевую ее также необходимо смазать.
  6. Покупая запчасть из алюминия, следует приобрести к ней четыре крепежных элемента (болты, гайки).

Как поменять трапецию дворников быстро и качественно? Для этого придется обратиться в автосервис. Мастер поможет определить поломку, посоветует, какую запчасть подобрать к конкретному автомобилю и, главное, решит проблему с прикипевшими болтами аккуратно, без применения подсобных инструментов, не нанося серьезных повреждений. В любой мастерской имеются специальные растворы и приспособления для корректного решения проблемы.

После установки новой трапеции в сервисе у вас не возникнет перекоса дворников, неправильно отрегулированного положения и прочих неприятностей, возникающих после любительского ремонта.

Доброго здравия. Так как от экономии или желании чтобы часто меняли трапецию дворников, создатели нашей замечательной машины делают её ужасно (Материал из которго делают забыл.). Купил я машину уже со сломанной трапецией и заметил это позже, когда слега нажал на дальний дворник от водительского сиденья, он утопал вниз. Разобрав поняли что сломалось 1 из 3 креплений. Закрепив не сильно, мне надо было разобрать чтобы мне сварили нормально оломаное душко и сделали 2 душко так чтобы не сломалось. Вообщем надо было снять и разобрать трапецию чтобы сварили.

Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Замена

Процедура замены проста. Осуществляется всего в несколько этапов:

  • поводок переводится в перпендикулярное положение – по отношению к очищаемому стеку;
  • с двух узких сторон необходимо зажать щетку – и потянуть её в сторону капота, вниз;
  • легкими покачиваниями необходимо вытащить щетку из крючка, в котором располагается ось вращения.

Если в дальнейшем щетка использовать более не будет – демонтаж можно осуществить рывком. В таком случае пластиковый хомут скорее всего переломится. Установка выполняется в обратном порядке

Важно помнить: пластик на морозе становится хрупким. Отрицательные температуры могут привести к его поломке. Важно внимательно изучить способ установки

Важно внимательно изучить способ установки

Как определить, что трапеции «кирдык»

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

https://youtube.com/watch?v=39uCQCpeF8s

Ремкомплект для ВАЗ-2110

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Ремонт трапеции дворников лада гранта

Хочу предупредить всех о такой коварной детали, как трапеция стеклоочистителя

Преамбула. Приехали мы на дачу 30 декабря, встретили Новый год и 2 января стали собираться уезжать. А погода в Московской области была плюсовая. Я перед выездом включаю дворники, они сдвигаются на 2 см и замирают. Ну, всё приехали… Открыл капот, помог рукой двинуться дворникам дальше. Очень-очень медленно, но поехали по стеклу. Ладно, домой надо было и так сойдёт.

По приезду решил разобрать механизм стеклоочистителя. Снял поводки и трапецию в сборе с мотором притащил домой. Кстати, снимал по мурзилке, всё очень легко. Нужны ключи накидные рожковые на 10 и 13 и торкс Т20 отвертка для снятия жабо. Снял моторчик, чтобы освободить трапецию, предварительно нацарапав метки. Начал крутить руками все детали трапеции… Бедный моторчик! Как он вообще крутил её! Сейчас покажу, что закисло.

Правый палец во втулке вообще, то есть совсем не вращался, даже молотком сбить не мог влево-вправо. Если что, то у меня на Гранте 2012 г. установлен стеклоочиститель Лада Калина КЗАЭ Артикул: 1117-5205015-01 Посмотрел сколько стоит новый. Ммм…3800 руб! Жаба сказала чинить! Купить всегда успеем. Так, значит будем выбивать палец, который закис и мазать, мазать, мазать. С помощью WD-40, большого молотка и какой-то матери палец через 40 минут мучений был успешно выбит. Чтобы успешно выбить палец, надо снять резиновый пыльник, вытянуть его наверх, поддеть стопорное кольцо отверткой, снять шайбы и пинцетом вытянуть резиновое кольцо с обоих (!) сторон. После этого внутрь обильно пролить ВДшкой, подождать, шарахнуть молотком и начать сначала: пролить, подождать, шарахнуть. Да, потом пришлось 1 мм резьбы спилить ножовкой, т.к. я ее расплющил. Перед тем, как бить молотком надо было пару гаек накрутить, тогда бы всё выжило!

Фото злосчастного пальца ниже.

Каркасные, бескаркасные, комбинированные

Что такое «каркасный дворник», понятно всем: в конструкции узла используется металлический каркас. Роль каркаса может выполнять узкая полоса, изготовленная, например, из пластика. И тогда конструкция называется бескаркасной (см. рис.). Кстати, сам пластик может отличаться по жёсткости, а ещё его иногда армируют.

Три разновидности «дворников»

В гибридных или комбинированных конструкциях используется каркас и пластиковая полоса (нижний рисунок). А вообще гибрид от каркасного дворника отличается мало: высота уменьшена, другие характеристики – те же. Так что, по поводу использования «гибридных дворников» обольщаться не нужно.

Зимние щётки

Если к резине добавить турмалин, такой материал будет хорошо счищать масляную плёнку. А если каркас дворника будет закрыт чехлом, это защитит конструкцию ото льда. Значит, в общем случае зимние щётки – это каркасные щётки с пластиковым чехлом.

«Зимние дворники» могут быть только каркасными

А ещё почему-то считается, что очищать стекло от нефтепродуктов нужно именно зимой.

Недостатки зимних стеклоочистителей перечислены ниже:

  • Наличие каркаса (обязательно);
  • Повышенный вес конструкции;
  • Высокая стоимость.

По идее, любая зимняя щётка подходит и для лета. Главное – не использовать зимой бескаркасные щётки, так как для борьбы со льдом они не предназначены.

Многоликий U-Hood

На некоторых щётках, совместимых с креплением U-Hood (J-Hood), установлен «хитрый» замок: чтобы ослабить крепление, нужно отогнуть рычажок. Сам этот рычажок сразу заметить сложно ( рис. 1 ).

Чтобы отклонить рычаг хотя бы на какой-то угол, надо сначала сдавить две кнопки ( рис. 2 ). Итак, последовательность: сдавливаем кнопки, наклоняем рычаг.

Замена стеклоочистителя Лада Гранта, Дворников, моторчика шеток

На Гранте установлены очиститель и омыватель ветрового стекла.

Очиститель ветрового стекла состоит из мотор-редуктора с тягами и двух рычагов со щетками. Напряжение питания подается на электродвигатель мотор-редуктора через дополнительное реле при включении зажигания. Для зашиты мотор-редуктора от перегрузок в его внутреннюю цепь встроен биметаллический предохранитель.

Для подачи омывающей жидкости на ветровое стекло на капоте установлены две форсунки омывателя. Жидкость подводится к ним электронасосом по эластичной трубке из бачка стеклоомывателей, закрепленного на правом брызговике в моторном отсеке. Насос установлен на стенке бачка.

В бачок стеклоомывателей в зимний период необходимо заливать специальную незамерзающую жидкость.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи

2. Поддев отверткой, снимаем заглушку с рычага стеклоочистителя.

3. Торцовым ключом на 13 мм отворачиваем гайку крепления рычага стеклоочистителя и снимаем рычаг.

Если рычаг сидит на шлицах вала плотно, то, чтобы не погнуть вал, наживите гайку на резьбу, и раздвижными пассатижами спрессуйте рычаг с вала.

4. Аналогично снимаем второй рычаг стеклоочистителя.

5. Снимаем решетку воздухопритока

6. Освобождаем держатель соединительной колодки мотор-редуктора стеклочистителя.

7. Отсоединяем колодку жгута проводов стеклоочистителя от бортовой сети автомобиля.

8. Торцовым ключом на 10 мм отворачиваем два болта 1 и гайку 2 крепления стеклоочистителя.

9. Аккуратно извлекаем стекло очиститель из короба воздухопри тока.

Если стеклоочиститель новый или после ремонта, рычаги следует устанавливать в последнюю очередь. Перед установкой рычагов подключите стеклоочиститель к бортовой сети автомобиля и включите прерывистый режим работы. Как только стеклоочиститель отработает полный цикл и остановится, выключите его. И уже после этого установите рычаги в нижнем положении стекла. Если не удается установить рычаги так, чтобы стеклоочиститель работал правильно, следует переставить кривошип на валу мотор-редуктора (см. ниже, «Стеклоочиститель – замена мотор-редуктора».

Что такое моторедуктор дворников: его назначение, конструкция, принцип работы и признаки необходимости ремонта (замены)

В качестве силового устройства, при помощи которого происходит движение щеток стеклоочистителя, выступает моторедуктор. Это маломощный двигатель, который приводится в действие при подаче бортового напряжения 12В. Состоит двигатель из якоря и статора. Вал якоря соединен с системой шестерней, которые передают момент вращения на ведомую шестерню большого диаметра. Ниже на фото показана конструкция устройства в разобранном виде.

Вал имеет червячную конструкцию, посредством чего передается усилие на шестерни малого диаметра. Эти шестерни имеют двойную конструкцию. Верхние зубья входят в зацепление с большой ведомой шестерней, которая соединена с валом привода трапеции дворников.

Такая конструкция позволяет снизить скорость вращения ведомого вала, с которого снимается вращательный момент, и передается через трапецию на дворники. Еще за счет применения шестеренчатого механизма, снижается нагрузка на электропривод, что особенно актуально, например, когда щетки очищают снег с лобового стекла или примерзают к стеклу. В ходе больших нагрузок истираются зубья шестерней, которые можно заменить в случае их повреждения. Ниже представлен внешний вид моторедуктора стеклоочистителей Лада Приора.

Редукторный узел в сборе имеет следующее устройство, как показано на фото ниже.

Со временем эксплуатации детали имеют выработку, поэтому при возникновении характерных признаков, его обязательно необходимо разобрать и заменить смазку. Причем сразу нужно очистить шестерни от старой смазки, а затем добавить новую. Для удаления старой смазки используйте растворитель WD-40.

Характерным признаком неисправности моторедуктора дворников на Приоре является отсутствие его работоспособности и следующие проявления:

  • произвольная остановка щеток в любом положении стекла;
  • отсутствие признаков функционирования;
  • функционирование после выключения зажигания.

Чтобы убедиться в его неисправности, понадобится выполнить демонтажные работы. Ниже представлена подробная инструкция процесса. Перед тем, как прибегнуть к работам по снятию моторедуктора на Приоре, следует убедиться, что на него подается питание. Для этого нужно отсоединить фишку, и проверить наличие напряжения 12 Вольт, не забыв предварительно включить подрулевой переключатель работы дворников.

Выше на фото показана электрическая часть. На фото показан тепловой предохранитель, который защищает двигатель от перегрузки, возникающей в случае, примерзания щеток к стеклу. Эта электрическая часть отвечает за доводку дворников в исходное положение при отключении подрулевого переключателя. Если моторедуктор не подает признаков жизни, то после его снятия, понадобится первоначально убедиться в исправности теплового предохранителя. Если он исправен, нужно проверить исправность моторедуктора. Сделать это можно путем подключения синего провода к плюсу, а минусом является корпус редуктора. Если он не будет работать, значит, его следует заменить. Ниже на видео детально показан процесс работы моторедуктора и механизма доводки дворников.

Это интересно! Если механическая часть моторедуктора дворников нуждается в ремонте, то выполнить его можно путем замены шестерней. Если же мотор не подает признаков жизни, тогда вероятнее всего он сгорел, и поэтому понадобится его замена.

Что такое «дворники» и когда их надо менять

Стеклоочистители представляют собой устройство, в котором металлический рычаг соединён с резиновой чистящей поверхностью. Щётка «дворника» закреплена на рычаге специальным держателем с пластмассовой заглушкой. Они выделяются в две разновидности: каркасные и бескаркасные.

Каркасные щётки имеют подвижные детали, которые называются коромыслами. Они удерживают чистящую поверхность на лобовом стекле. Коренным недостатком таких «дворников» является наличие шарнирных соединений, которые уязвимы к попаданию снега и льда, что выводит стеклоочистители из строя. К тому же, резиновая щётка часто неплотно прилегает к стеклу, что делает её работу неэффективной.

https://youtube.com/watch?v=tIEwgkzKZ6k

Стеклоочиститель каркасной конструкции

Бескаркасные «дворники» вместо коромысел имеют пружину, которая и прижимает щётку к поверхности лобового стекла. Такие стеклоочистители внешне выглядят более органично, лучше очищают стекло и не так быстро изнашиваются. Узнать их можно по характерному изгибу их формы. «Дворники» такого вида устанавливаются на большинство современных автомобилей и обладают следующими достоинствами:

  • Гораздо лучше выглядят.
  • Можно применять на стекле любой кривизны;
  • Не ухудшают аэродинамические свойства кузова.
  • Менее чувствительны к обледенению.
  • Не мешают обзору в сложенном состоянииДворник бескаркасной конструкции

При этом заменить только резиновую часть в таких «дворниках» не представляется возможным, придётся менять всю целиком. Зачастую бескаркасный стеклоочиститель нужно подбирать под конкретную модель автомобиля по длине щётки и кривизне лобового стекла.
