Сейчас в Китае все делают. Почти все запчасти известных брендов включая многие родные запчасти для всех иномарок.

По теме — у меня на 402 родная помпа прошла 200тыс.км. Потом поставил новую из магазина,не знаю кто производитель, прошла 2 года всего. Заменил в 2009 на какую то без упаковки, работает пока. На будущее буду ставить или Советскую если найду, или KENO/ЗМЗ.

Re: Какую помпу купить.

Сообщение Ice_Man » Ср май 04, 2011 13:02 pm

Aurora man писал(а): Сейчас в Китае все делают. Почти все запчасти известных брендов включая многие родные запчасти для всех иномарок.

По теме — у меня на 402 родная помпа прошла 200тыс.км. Потом поставил новую из магазина,не знаю кто производитель, прошла 2 года всего. Заменил в 2009 на какую то без упаковки, работает пока. На будущее буду ставить или Советскую если найду, или KENO/ЗМЗ.

Источник

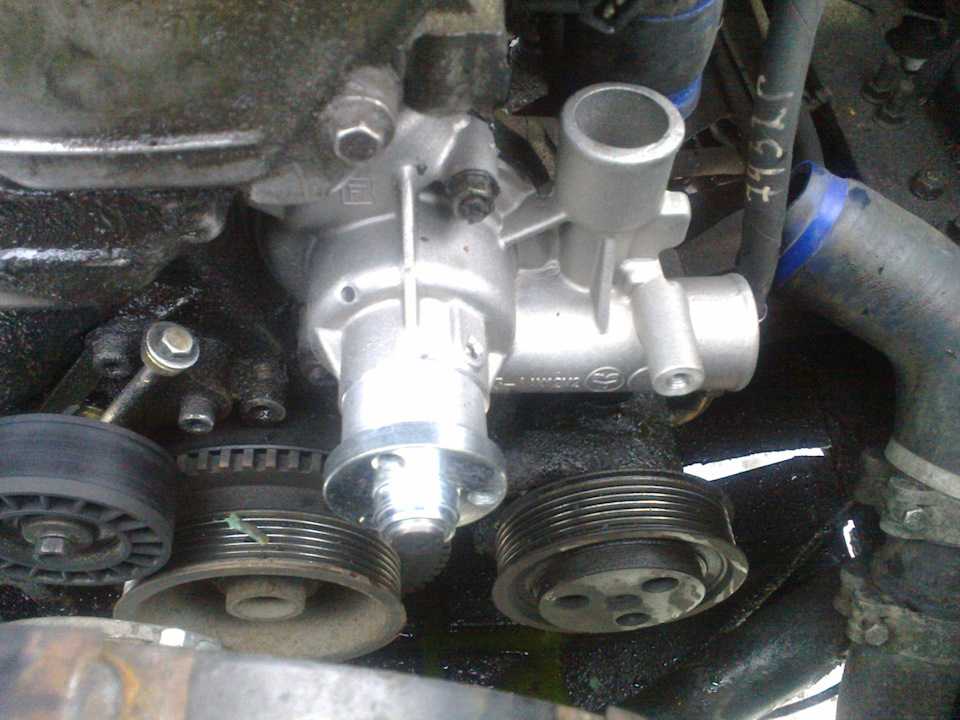

Помпа ЗМЗ 406: процесс замены

Процесс смены элемента с одной стороны простой, с другой потребуется где-то 2-2,5 часа времени. Для того чтобы помпа ЗМЗ 406 была заменена, придется демонтировать значительную часть деталей автомобиля. Как показывает практика, водяные насосы не ремонтируют, хотя для 406-го есть возможность сменить шкив.

Сначала стоит определить причины снятия изделия с автомобиля:

  • Течь из-под вала помпы. Это означает, что уплотнительные свойства были утеряны и имеет место люфт. Связано это с выработкой металлической части или износом подшипника.
  • Шкив помпы ЗМЗ 406 износился. При этом может присутствовать деформация, при которой съедает ремень. Эту неисправность легко попутать с деформацией вала.
  • Износ крыльчатки.

Причины были определены, и можно приступить непосредственно к самому процессу замены. Во-первых, рекомендуется рассмотреть подробную схему разборки и сборки узла, которую предоставляет завод изготовитель. Во-вторых, собираем необходимый инструментарий (набор ключей и отверток). В-третьих, двигатель ЗМЗ 406 (помпа) ремонтируется достаточно легко. Для этого необходимо только строго соблюдать технологию.

Замена помпы ЗМЗ 406 своими руками:

  1. Сливаем охлаждающую жидкость с силового агрегата.
  2. Проводим демонтаж радиатора и электровентилятора.
  3. Снимаем ремень, который крутит вспомогательные узлы.
  4. Ослабляем и откручиваем крепежные болты шкива.
  5. Демонтируем шкив с посадочного места.
  6. Ослабляем хомуты патрубков подачи и оттока охлаждающей жидкости к водяному насосу.
  7. Отсоединяем все хомуты.
  8. Выкручиваем крепежные элементы и болты помпы.
  9. Откручиваем боковой болт крепления насоса к блоку.
  10. Демонтируем насос с силового агрегата.
  11. Приступаем к сборке. Проверяем в коробке с насосом наличие уплотнительной прокладки. Если таковая отсутствует, то необходимо докупить.
  12. Уплотнительную прокладку перед монтажом необходимо промазать герметиком и только потом устанавливать. Это устранит вероятность течи.
  13. Устанавливаем новый насос и затягиваем все крепежные элементы.
  14. Устанавливаем шкив и приводной ремень.
  15. Присоединяем патрубки.
  16. Ставим на место радиатор и вентилятор.
  17. Когда все собрано, заливаем в систему охлаждающую жидкость. Не забываем прокачать, чтобы выгнать воздух.
  18. Заводим автомобиль, и даем ему поработать несколько минут. Доливаем тосол при необходимости в систему.

Замена помпы на ГАЗели 406, 421, 402 и других: пошаговые инструкции + видео и фото

Двигатель любого транспортного средства нуждается в охлаждении

Даже в период зимней эксплуатации важно поддерживать систему охлаждения в рабочем состоянии

При этом особое внимание водители уделяют состоянию патрубков и помпы. Ведь именно от их работоспособности зависит качество охлаждения мотора

Для чего нужна помпа в автомобиле

Любой силовой агрегат работает при высоких температурах. В частности, для автомобилей «Газель» рабочей температурой хорошо разогретого мотора считается показатель 92–99 градусов. Начиная перегреваться из-за повышенных нагрузок, двигатель сразу же охлаждается своевременной подачей необходимого количества охлаждающей жидкости (в зависимости от модели, «Газели» заливаются либо тосолом, либо антифризом).

Итак, чтобы мотор не перегревался и не «закипел», в устройстве машины предусмотрена система охлаждения. При этом жидкость в системе циркулирует только принудительно, под воздействием водяного насоса (или, как его часто называют водители, помпы).

Помпа обеспечивает стабильную циркуляцию тосола, тем самым подавая к мотору всегда свежую жидкость. Именно благодаря её работе двигатель не успевает прогреваться до критической температуры.

Устройство имеет металлический корпус и специальные петли для надёжности крепления в корпусе автомобиля

Замена помпы на «Газели»

Как только начинаются проблемы с помпой, автовладельцу рекомендуется сразу же заменить это устройство. Во-первых, со временем водяной насос так или иначе начинает изнашиваться — соответственно, уже не может выполнять своего основного предназначения. А во-вторых, нельзя рисковать работоспособностью двигателя — ведь проще заменить дешёвый насос, чем потом проводить капитальный ремонт ДВС.

Где располагается водяной насос

В работу насос включается вместе с мотором. Соответственно, чтобы начал вращаться вал насоса с установленной на нём крыльчаткой, на него должно поступить какое-то действие. Энергия для вращения поступает через шкив насоса благодаря ременной передаче гидрораспределительного механизма.

Чтобы работа была максимально удобной, помпа располагается в устройстве ГРМ. С одной стороны, это максимально комфортное для запуска насоса место. Но с другой, в случаях замены механизма придётся снимать ремень ГРМ, что затрудняется последующей его установкой.

Шкив помпы — один из важнейших элементов системы ГРМ

Готовим инструменты

Для снятия и установки помпы потребуется следующий набор инструментов:

  • гаечный ключ на 12;
  • рожковый ключ на 24;
  • гаечный ключ на 27;
  • плоская отвёртка с тонким лезвием;
  • шестигранник на 6;
  • ёмкость для слива охлаждающей жидкости.

Опытные водители всегда держат под рукой подобные наборы, так как имеющиеся в них инструменты нужны во всех случаях самостоятельного ремонта машины

Сколько тосола слить/залить при смене помпы

Если помпа выработала свой ресурс, то рекомендуется сливать всю охлаждающую жидкость, которая находится в системе. Таким образом система очищается от примесей в тосоле, что благотворно сказывается и на работоспособности нового устройства.

Как снять электромуфту с помпы змз 405

Водяной насос — центробежного типа, с электромагнитной муфтой привода вентилятора, установлен на крышке цепи, подача охлаждающей жидкости насосом осуществляется в блок цилиндров

Герметичность насоса обеспечивается самоподжимным торцевым уплотнением 7, которое запрессовывается в корпус 6 водяного насоса и на валик подшипника 11.

Проникающая через уплотнение охлаждающая жидкость не попадает в подшипник, а стекает через отверстие в дренажную полость 9, закрытую заглушкой.

Скапливающаяся в дренажной полости жидкость в процессе работы двигателя постепенно испаряется через отверстия 10 и 4. Проникающий через уплотнение пар испаряется в атмосферу через отверстие 4.

В эксплуатации необходимо следить за чистотой отверстий 4 и 10, и, для предотвращения преждевременного выхода подшипника из строя, при проведении ТО-2 отверстия необходимо очищать от загрязнений.

Наличие постоянной течи из контрольного отверстия 10 дренажной полости говорит о потере герметичности уплотнения и необходимости замены водяного насоса.

Подшипник 11 удерживается от перемещения в корпусе водяного насоса фиксатором 3, который завернут до упора и закернен.

Подшипник с двумя защитными уплотнениями заполнен смазкой на предприятии-изготовителе и в процессе эксплуатации добавления смазки не требует.

На валик подшипника напрессована стальная, штампованная крыльчатка 8.

На переднем конце корпуса водяного насоса неподвижно на держателе установлена катушка электромагнита 12 электромагнитной муфты.

Ступица 1 крепления вентилятора установлена на валике подшипника водяного насоса на шариковом подшипнике.

При отсутствии напряжения на электромагните ступица 1 вместе с ведомым диском 13 разъединена со шкивом 2 и вращается свободно с небольшой угловой скоростью.

При подаче напряжения на электромагнит муфты ведомый диск 13, преодолевая усилие пластинчатых пружин 14, притягивается к шкиву 2 и ступица вентилятора начинает вращаться совместно со шкивом и валиком подшипника водяного насоса. Когда напряжение с электромагнита муфты снимается, пластинчатые пружины 14 отводят диск 13 от шкива 2, разъединяя ступицу и шкив.

Подключение электромагнитной муфты к системе электрооборудования автомобиля осуществляется с помощью разъёма 5.

Подача напряжения на электромагнит муфты происходит по сигналу с блока управления через реле при повышении температуры охлаждающей жидкости свыше плюс 93 :1: 2 °С, выключение — при снижении ниже плюс 91 :1: 2 °с.

Основные параметры электромагнитной муфты:

1. Напряжение питания—10,8. 15В.

2. Потребляемая электрическая мощность — не более 50 Вт.

3. Передаваемый крутящий момент при напряжении 12 B — не менее 20 Нм (2 кгс м).

4. Минимальное напряжение срабатывания — 10 В.

5. Передаваемый крутящий момент при минимальном напряжении — не менее 11 Нм(1,1 кгс м).

6. Зазор между ведомым диском и шкивом 0,2. . .0,5 мм.

Водяной насос с электромагнитной муфтой является неремонтируемым изделием. При выходе из строя водяного насоса или электромагнитной муфты следует заменить весь узел в сборе.

Привод водяного насоса и генератора (без насоса ГУР) осуществляется поликлиновым ремнем 6РК 1275 от шкива коленчатого вала.

Передаточное число привода водяного насоса — 1,11.

Натяжение ремня осуществляется автоматическим натяжным устройством, которое обеспечивает необходимое натяжение ремня при его растяжении и демпфирование (гашение) возникающих в приводе колебаний.

В процессе эксплуатации натяжное устройство не требует обслуживания и регулировки.

Кроме устранения необходимости регулировки натяжения ремня применение автоматического натяжного устройства позволяет увеличить срок службы ремня привода агрегатов и срок службы подшипников водяного насоса, генератора и ролика натяжного устройства.

Двигатели внутреннего сгорания (ДВС) автомобилей должны качественно охлаждаться во время эксплуатации, чтобы не выйти из строя раньше гарантированного изготовителем срока. Охлаждение моторов в современных машинах строится на использовании жидкостей различного типа. Поэтому применяется название — жидкостная система охлаждения.

Перегруз.

Чрезмерные нагрузки на двигатель и “перегрузы” могут привести к провороту вкладышей коленчатого вала и самого коленвала. В данном случае на шейках коленвала часто образуются задиры, исправить которые расточкойколенвала в данном случае нельзя, потому что данный коленчатый вал не точится ввиду небольшой толщины.

Сегодня на рынке появилось большое количество поддельных коленвалов на двc Cummins ISF 2.8, поэтому рекомендуем не спешить покупать дешевый аналог и сначала ознакомиться с тем как отличить оригинальный коленвал от подделки.

Еще одной частой проблемой, по словам владельцев, является засорение контактов электронной педали газа. Попадание грязи на контакты приводит к дерганью автомобиля и плохого срабатывания нажатия педали газа. Если у Вас появились такие симптомы, рекомендуем снять педаль и почистить контакты спиртом.

Пропало давление масла в двигателе ЗМЗ 406, как быть, что делать?


07.03.2017

Всем доброго дня. В сегодняшней статье мы рассматриваем типовую проблему – пропало давление масла в двигателе ЗМЗ 406. К сожалению это довольно распространенная проблема и типовых причин довольно много в статье мы разберем все причины и то, как они проявляются.

Начнем с описания конструкции системы смазки ЗМЗ 406:

Масляный насос приводится в действие от промежуточного вала через шестигранник. На масляном насосе установлен редукционный клапан, который сбрасывает излишнее давление масла обратно в картер. Из масляного насоса масло через фильтр подается в главную масляную магистраль, из которой смазываются шейки коленчатого вала, и втулки промежуточного вала привода ГРМ. Так же от главной магистрали идет канал в ГБЦ и к гидронатяжителям. В ГБЦ в свою очередь просверлены 2 масляных канала параллельно распределительным валам. По этим каналам масло подается к каждой шейке распределительного вал и к каждому из 16 гидрокомпенсаторов.

Самые проблемные места в системе смазки – редукционный клапан, втулки промежуточного вала и гидронатяжители цепей, но обо всем по порядку…

Внезапно пропало давление масла в ЗМЗ 406

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Демонтаж помпы

Следующий этап предусматривает демонтаж термостата. Этот элемент удерживается с помощью 2 болтов под шестигранник (6 мм). С помощью таких же крепежных элементов удерживаются помпа. Вероятнее всего, прокладка термостата потребует замены. Помпа удерживается с помощью 2 гаек (8 мм) и болтов (6 мм), а также дополнительной гайки, установленной с обратной стороны. Чтобы ее открутить понадобится ключ на 12.

Теперь можно демонтировать помпу и устанавливать новую. В процессе выполнения работы обязательно необходимо заменить прокладку, предварительно смазанную литолом. Нюансы:

  • перед монтажом новой детали поверхность необходимо тщательно очистить;
  • желательно заменить патрубок, который подключён к насосу.

Пропало давление масла в двигателе змз 406

Для начала разберем, почему может произойти понижение давления масла, ведь просто так исчезнуть оно не может. О пониженном давлении масла укажет индикатор на панели приборов. Индикатор может гореть все время или периодически.

Если столкнулись с такой проблемой необходимо выяснить причины и устранить их:

  1. в первую очередь осмотреть двигатель, на предмет видимых подтеков масла;
  2. вытащив щуп по меткам выяснить уровень автомасла в двигателе газели;
  3. если с этим все в порядке переходим к проверке датчика давления масла;
  4. необходимо открутить датчик, перед этим отключив от него провод;
  5. подключить манометр проверки давления масла;
  6. завести мотор, и сверить показания манометра с заводскими показаниями.

Если с показаниями все в норме, а датчик имеет явные подтеки, то скорей всего требуется его замена.

Еще низкое давление возможно из-за жидкого масло для двигателя змз 406. Если это подтвердилось, то необходимо подобрать более густое автомасло, соответствующее допускам двигателя. Дело в том, что масла с недостаточной вязкостью не способны создавать необходимого давления. Особо это касается двигателей с определенной выработкой узлов. В основном это становиться явно на горячем движке. Если движок остывший причина может не проявляться. Индикатор на панели при этом не будет загораться.

Самое последняя и дорогостоящая причина: это износ коленвала и его коренных вкладышей, выработка в районе распредвала, залегание и износ поршневых колец, засорение инжектор. В этом случае потребуется полный ремонт двигателя, измерив при этом все изношенные узлы, и ремонта или замены изношенных агрегатов.

Замена помпы: инструкции для разных модификаций моторов «Газели»

После того как охлаждающая жидкость была слита, можно приступать к работе по демонтажу устройства:

  • Первым делом понадобится снять радиатор охлаждения.
  • Далее, после того как откроется доступ к ГРМ, нужно будет открутить три болта шкива водяного насоса.
  • Рекомендуется удерживать насос от проворачиваний длинным болтом или специальной лопаткой.
  • Снять ремень привода насоса.
  • После чего снять открученный шкив и отражатель.
  • От корпуса помпы открутить штуцер патрубка, по которому подаётся тосол.
  • Ослабить хомуты крепления и отсоединить все шланги и патрубки от механизма.
  • После этого шестигранным ключом открутить четыре винта, которыми устройство крепится к корпусу двигателя.
  • Под помпой располагается также ещё один болт крепления — его нужно открутить в последнюю очередь.
  • Снять водяной насос.
  • С места посадки устранить уплотнитель.

Монтаж нового насоса производится в обратной последовательности. Причём необходимо грамотно выставить отметки на шкиве и ролике, чтобы ремень ГРМ не порвался при первым же запуске двигателя.

Видео: замена водяного насоса своими руками

Для всех модификаций двигателей УМЗ и ЗМЗ на «Газелях» принцип замены помпы будет одним и тем же. Возможны отличия по месту расположения помпы, однако она всегда будет входить в состав ГРМ.

На моторах «Газель-бизнес» УМЗ-4216 радиатор снимать необязательно, так как доступ к помпе открывается через правую нижнюю часть машины. Однако для этого потребуется демонтировать переднее колесо.

Автомобиль нового поколения, на котором пересмотрено место монтажа помпы

Таким образом, для всех модификаций автомобилей «Газель» процесс замены помпы будет выглядеть примерно одинаково. Потребуется снимать приводные ремни и сливать охлаждающую жидкость из системы. При этом процедура сама по себе не считается сложной, замену водяного насоса может выполнить водитель, имеющий базовые навыки обслуживания своего автомобиля.

Что дает дополнительный насос?

Увеличение эффективности работы отопительной системы на холостых оборотах – это главная задача, для которой устанавливается электропомпа («Газель»). Ремонт такого устройства требуется не так часто, а его эффективность значительно выше по сравнению со стандартной системой отопления легковых автомобилей, поэтому такое простое средство приобрело чрезвычайно широкое распространение на сегодняшний день.

Если штатно печка дует на холостом ходу теплым воздухом, а горячий включается только после начала движения, значит, в системе охлаждения присутствует недостаточно хорошая циркуляция жидкости. Электропомпа от «Газели» на ВАЗ-2109 и других аналогичных автомобилях обеспечивает гораздо более быстрое движение тосола, что положительно скажется на температуре воздуха из печки даже во время стоянки.


Смотреть галерею

При этом стоит отметить, что многие люди считают установку дополнительного насоса еще одной идеей кулибиных, которые стараются какими-то средствами улучшать свои машины новыми методами, но на самом деле использование такой технологии уже давным-давно практикуется такими известными компаниями как BMW и Mercedes Benz.

Порядок замены водяной помпы на автомобиле «Газель»

В случае возникновения неисправности водяного насоса рекомендуется незамедлительно произвести его замену на новую деталь, так как игнорирование ремонта может привести к более серьёзным последствиям и как итог — к существенным финансовым потерям. Речь идёт о работоспособности двигателя и, в частности, о деньгах на его капитальный ремонт.

При эксплуатации двигателя происходит неминуемый износ детали и помпу нужно заменять на новую. Ресурс водяного насоса может быть различным. К примеру, оригинальная помпа прослужит и более 80 тыс. км при удовлетворительных условиях эксплуатации. При использовании механизма неизвестного производителя либо подделки не стоит рассчитывать и на 20 тыс. км. В этом случае, кроме покупки преждевременно вышедшей из строя детали, придётся дополнительно приобретать и дорогостоящую ОЖ.

Основные отличия оригинальной конструкции от подделки:

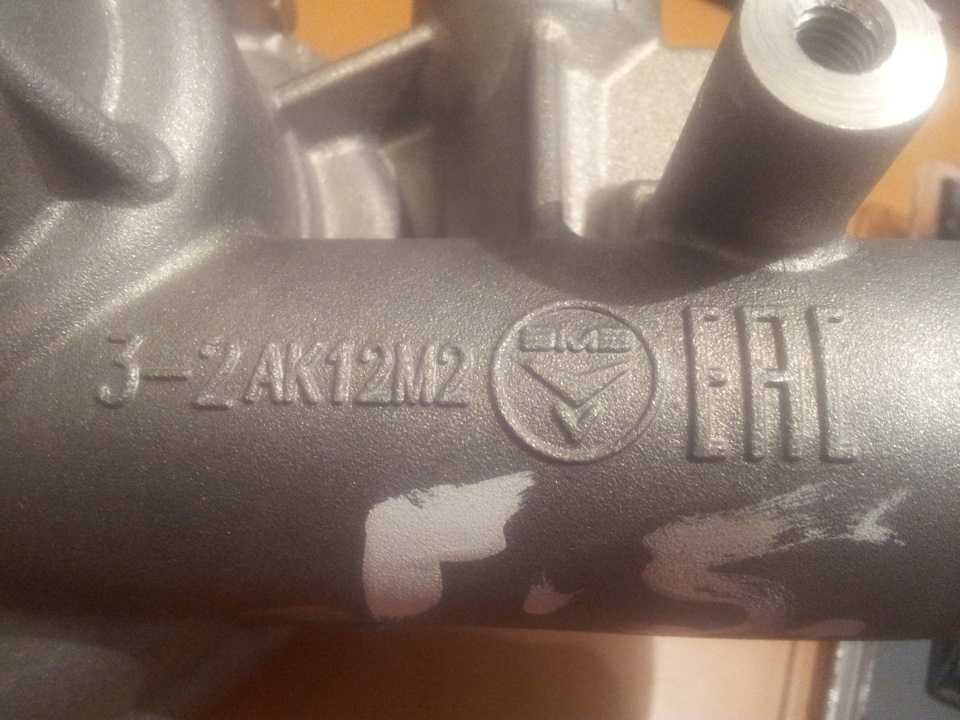

Оригинальный насос отличается от подделок качественной литой маркировкой корпуса и неярким цветовым тоном сплава

Подготовка инструментов для самостоятельной замены водяного насоса

При демонтажных работах с механизмом, а также при последующей установке новой детали будут необходимы такие инструменты и материалы:

Лучшим решением для проведения полноценного ремонта является набор качественных инструментов.

Предусмотрительные водители всегда имеют с собой инструменты, так как при любом самостоятельном ремонте авто они просто незаменимы

Порядок действий при осуществлении замены помпы и объём сливаемой ОЖ

В том случае, если помпа выработала весь ресурс, специалисты рекомендуют сливать максимально возможное количество ОЖ, находящейся в ЖСО авто. Подобным образом система охлаждения очищается от содержащихся всевозможных примесей в ОЖ. Это обстоятельство благотворно влияет на работоспособность устанавливаемого нового механизма.

Слив ОЖ, как правило, осуществляется из следующих узлов:

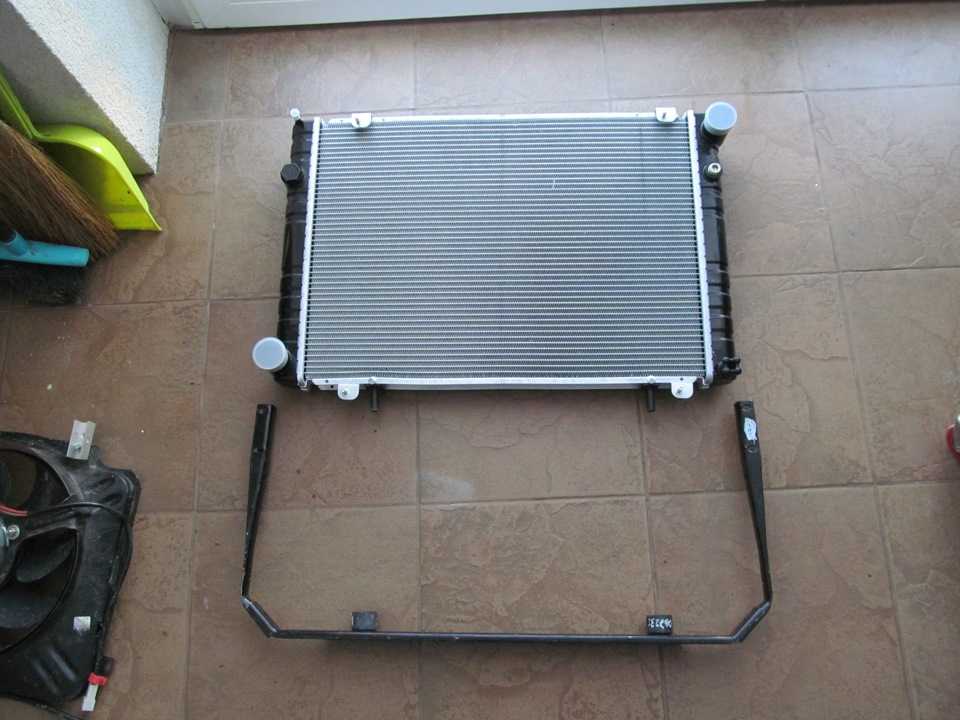

Радиатор обеспечивает охлаждение ОЖ при эксплуатации авто

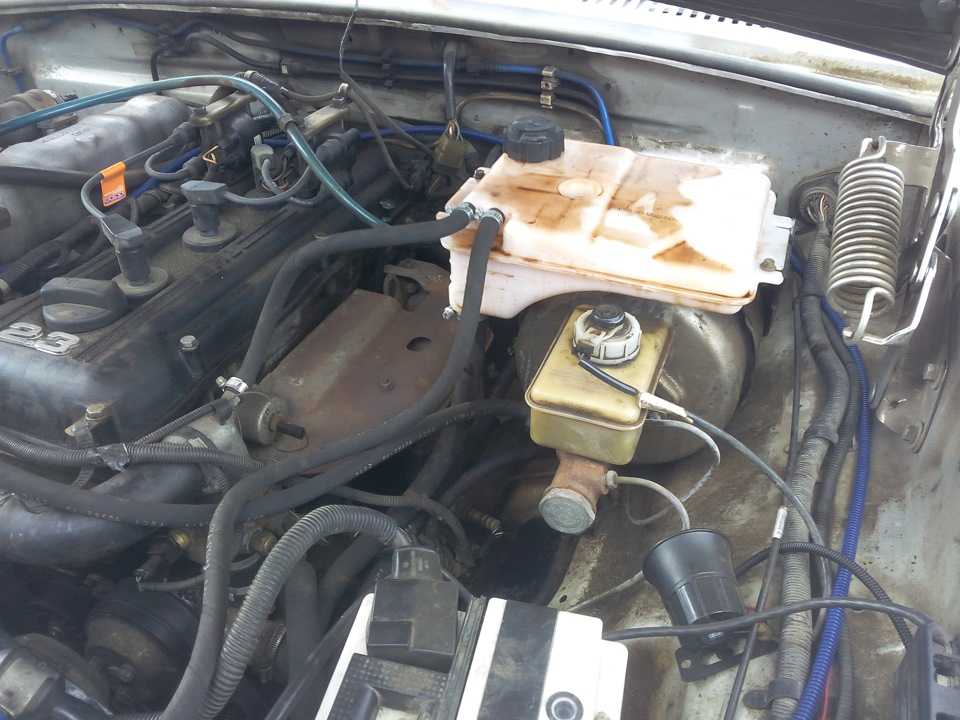

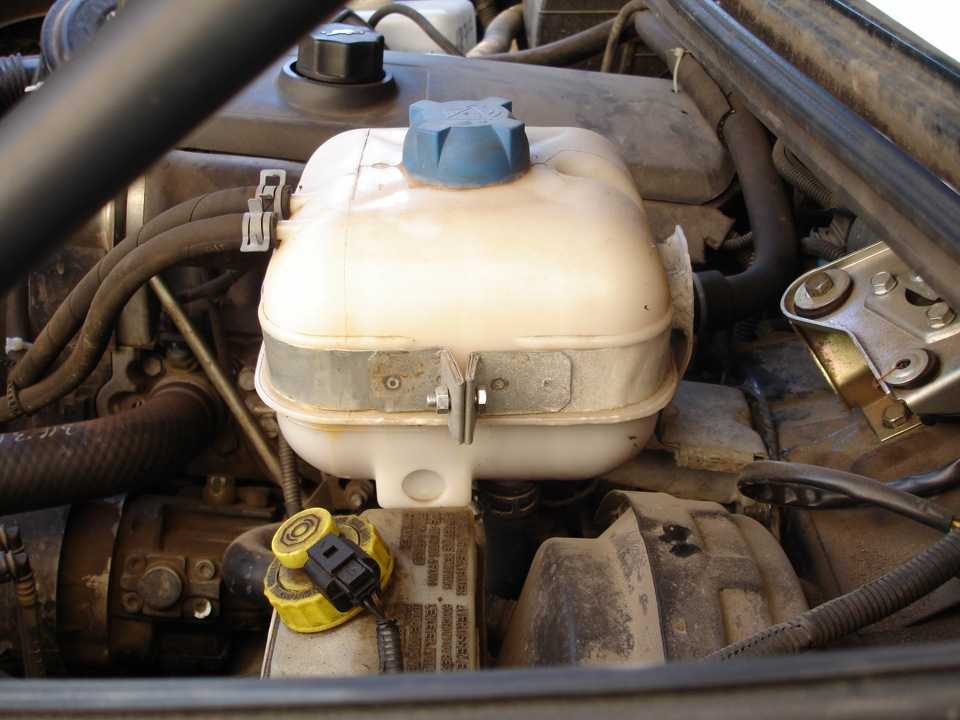

Расширительный бачок используется для заливки ОЖ, а также для её удержания при нагревании (увеличении объёма)

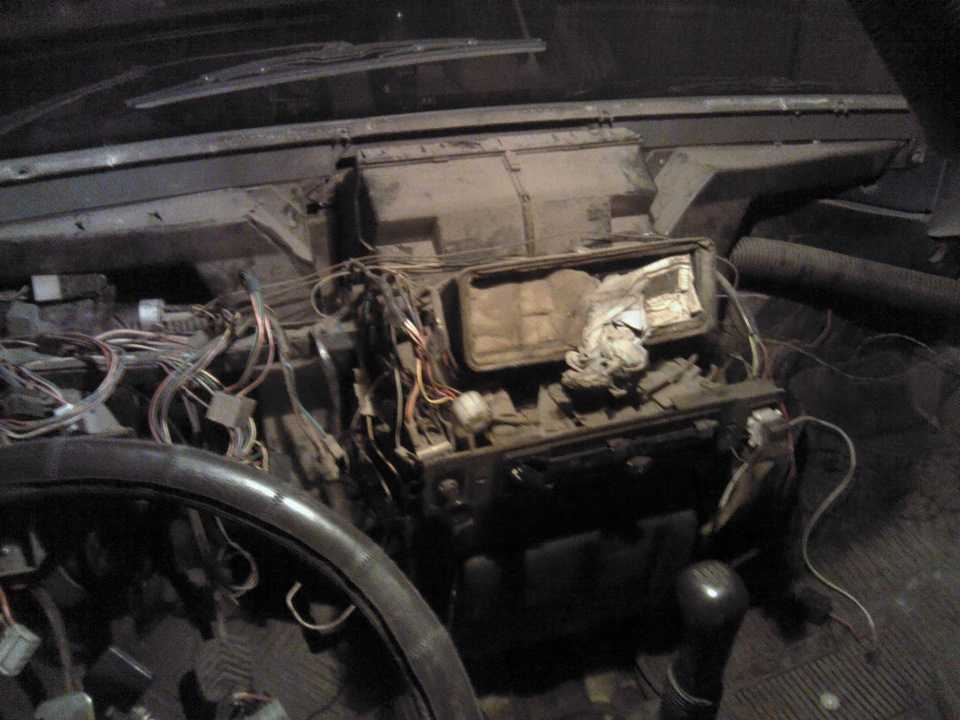

Печка автомобиля позволяет обогреть салон автомобиля, а также стёкла во время холодов

Блок цилиндров — одна из основных частей двигателя

Для этого необходимо:

  1. Открыть крышку с расширительного бочка ЖСО.

Патрубки системы охлаждения двигателя обеспечивают циркуляцию и подвод ОЖ к различным системам и деталям двигателя

Если ОЖ находится в нормальном состоянии (отсутствуют осадочные соединения), то её можно использовать и повторно. При этом нужно учитывать то, что полностью избавить систему от ОЖ не получится. Остаточный объём в различных компонентах неизбежен, что учитывается при заливке новой ОЖ. Общий же объём охлаждающей жидкости в различных моделях может доходить до 11,5–12 л. При замене ОЖ либо при ремонте сливается из системы около 8,5 л.

После освобождения системы охлаждения от ОЖ можно начинать демонтаж механизма:

  1. Обесточить электросистему автомобиля путём отключения аккумулятора.

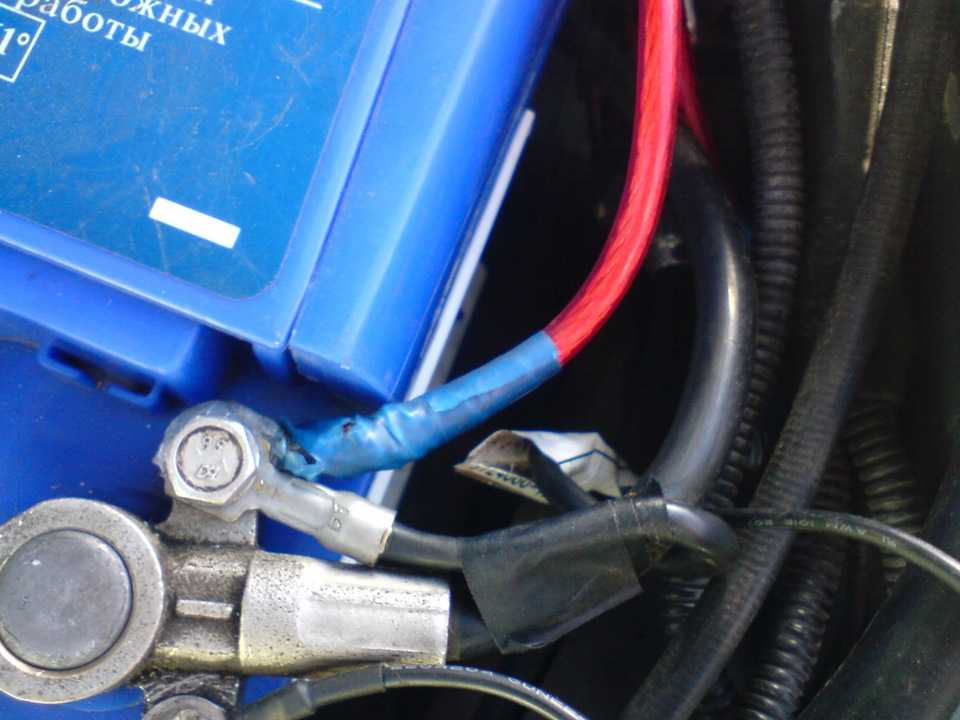

Съём «минусовой» клеммы с АКБ является необходимым при проведении любого вида ремонта авто, поскольку обеспечивает безопасность во время работы

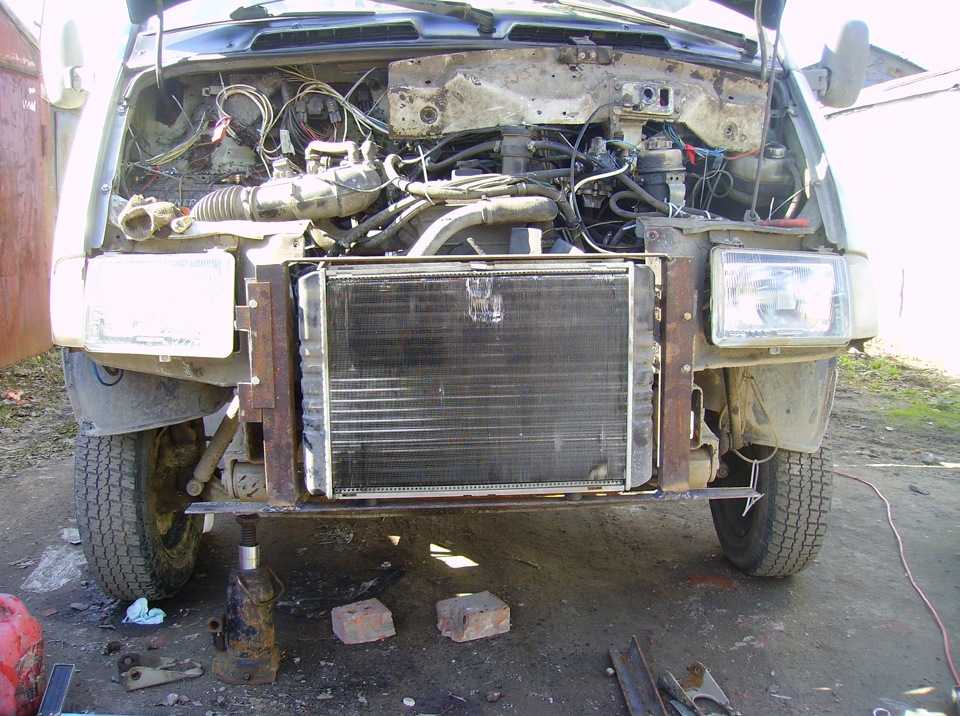

«Телевизором» в «Газели» называется передняя верхняя часть кузова автомобиля с запором и тросиком замка капота

Подводные шланги к помпе двигателя ЗМЗ 405 обеспечивают подвод/отвод ОЖ в системе охлаждения

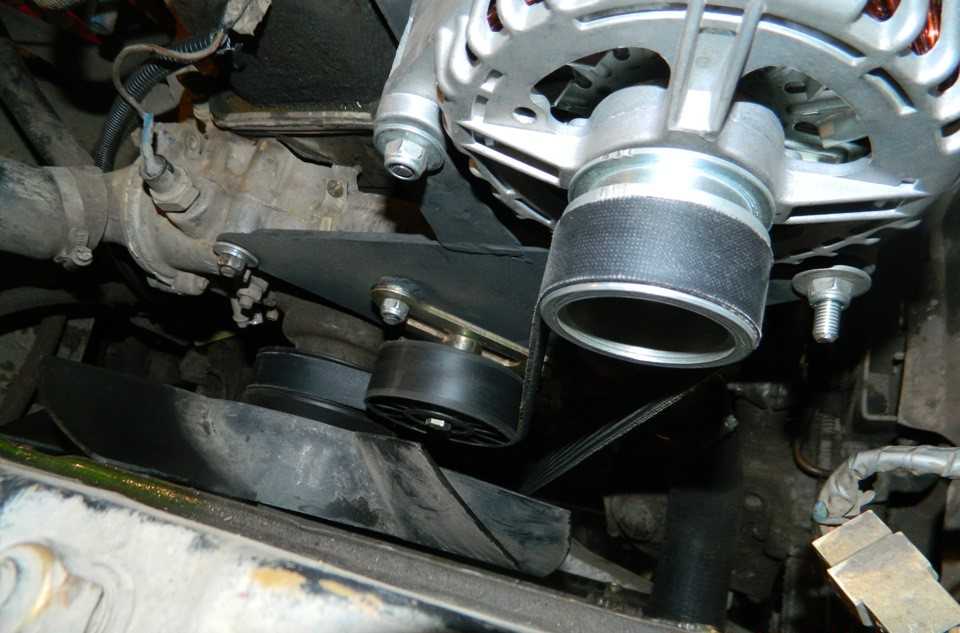

Перед съёмом ремня привода ролик приводится в положение, позволяющее легко демонтировать ремень

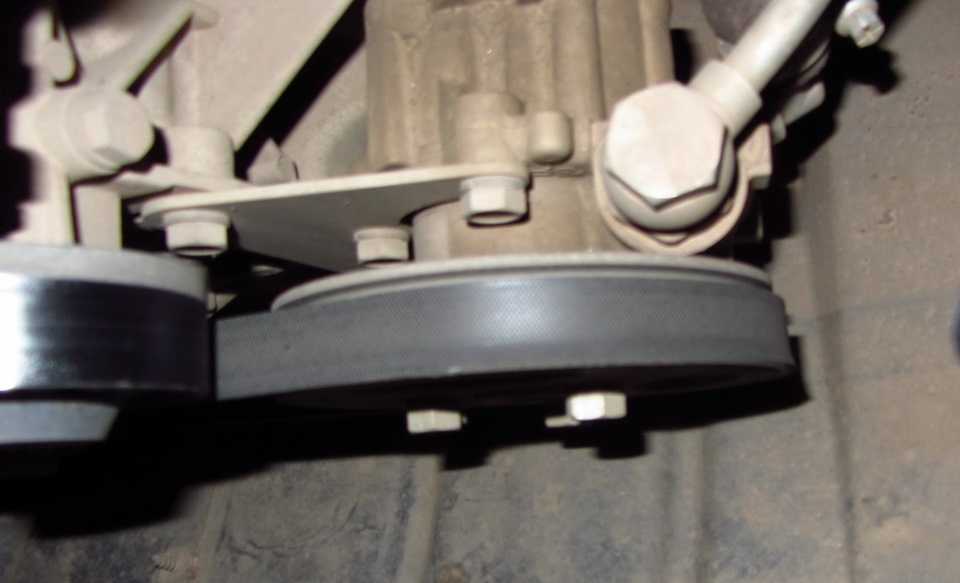

Для обеспечения удобного доступа к помпе нужно снять приводной ремень с ролика и шкивов

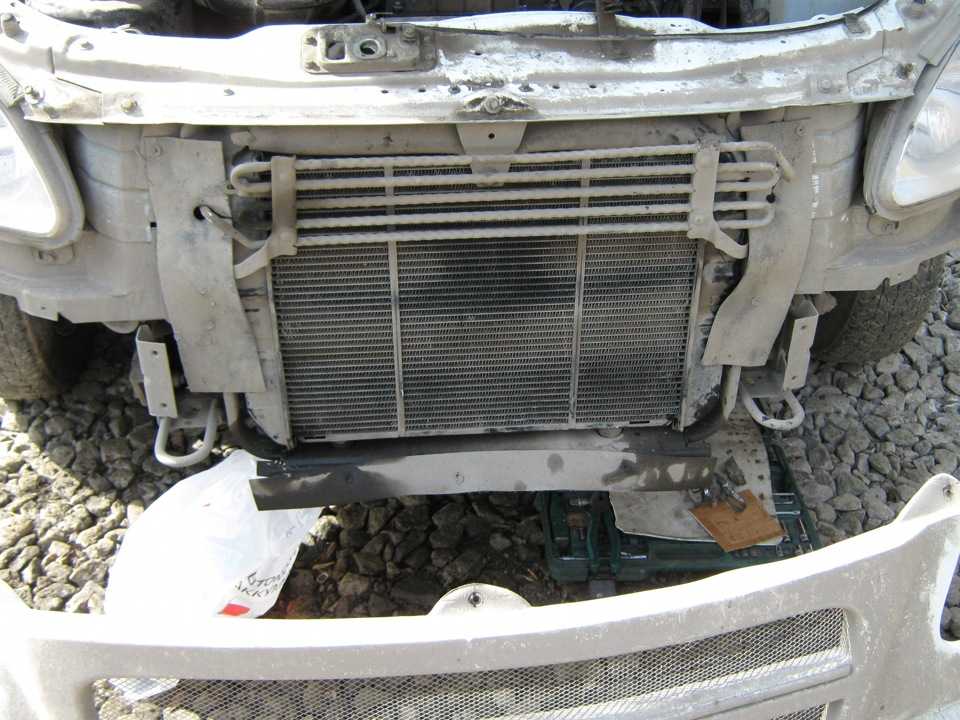

Съём помпы невозможен без демонтажа радиатора охлаждения двигателя

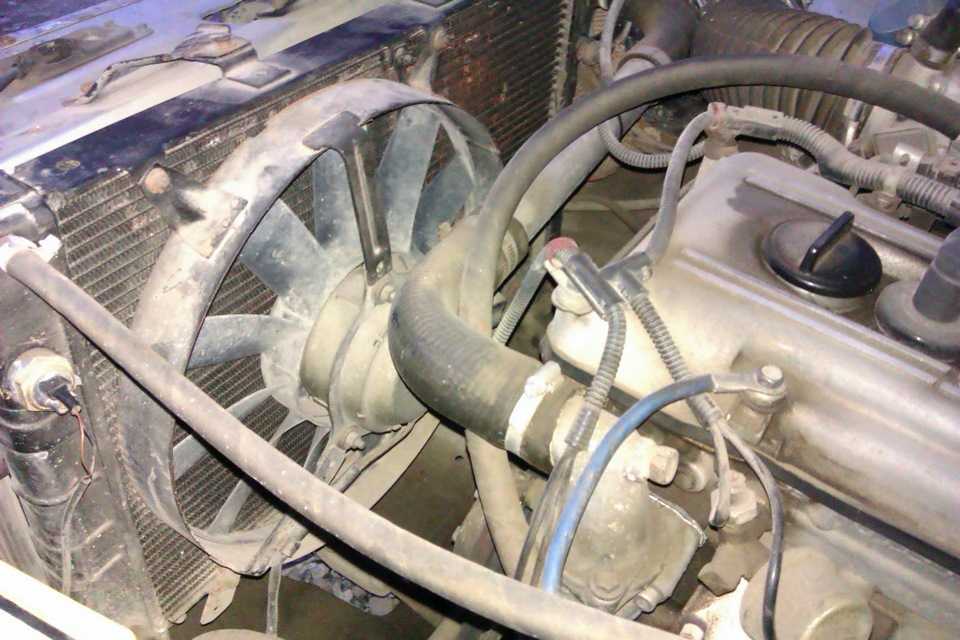

Вентилятор охлаждения двигателя снимается в процессе производства работ по самостоятельному ремонту авто

В некоторых случаях электромуфта двигателя демонтируется вместе с помпой, необходимость в этом зависит от установленного на авто силового агрегата

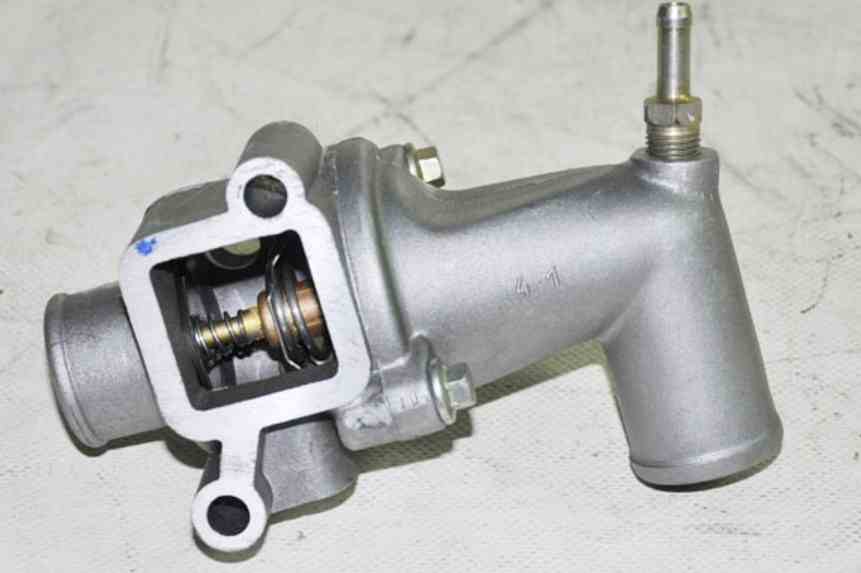

Корпус термостата двигателя снимается с двигателя для обеспечения доступа к крепежу помпы

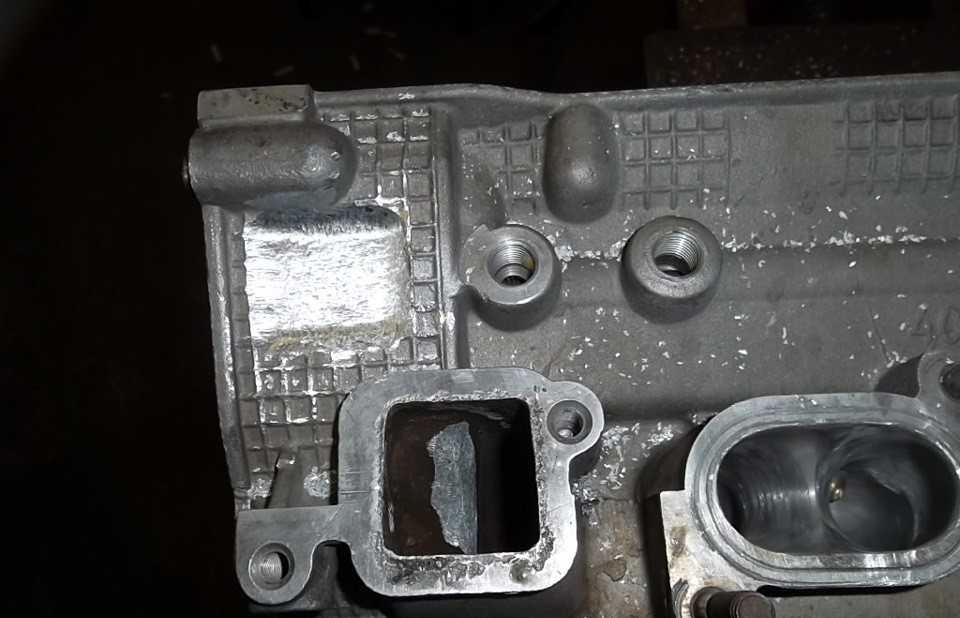

Для обеспечения надлежащей герметизации место установки корпуса тщательно зачищается наждачной бумагой и обрабатывается литолом перед монтажом

Установка новой помпы

Обратный монтаж нового механизма осуществляется по пунктам, начиная с конца пошагового списка для съёма насоса.

Особенности монтажа новой помпы:

  1. При установке уплотнительных прокладок под помпу и под крышку термостата необходимо их посадочные места перед этим обработать тонким слоем литола для получения определённой защиты от коррозии и необходимой герметизации.

Литол используется для обработки патрубков и мест посадок деталей, которые впоследствии крепятся с помощью винтов либо болтов

Как снять и заменить помпу на Газели 405?

В первую очередь необходимо слить охлаждающую жидкость. Для этого необходимо открыть кран, который расположен непосредственно на блоке и подключить к нему шланг.

На слив охладителя понадобится определённое время. Поэтому можно приступать к демонтажу отдельных элементов:

  • снимается верхняя часть телевизора, удерживаемая болтами;
  • ослабляется ролик натяжителя;
  • ослабляется ремень. Для этого понадобится ключ на 10. Рекомендуется воспользоваться специальным воротком;
  • демонтируется ремень, причём сначала с ролика, а потом — генератора.

Теперь необходимо демонтировать верхний патрубок. Под радиатор необходимо установить ёмкость, после чего можно снимать нижний патрубок. После этого можно аккуратно демонтировать радиатор и слить с него остатки охлаждающей жидкости.

Особое внимание следует уделить подушкам радиатора, поскольку иногда автовладельцы теряют эти элементы. Перед тем как снять помпу на Газели 405, необходимо демонтировать вентилятор

Перед тем как снять помпу на Газели 405, необходимо демонтировать вентилятор.

На следующем этапе необходимо отключить все разъемы, запоминая последовательность работы.

Схема, элементы системы охлаждения и их работа

Основные элементы, из которых состоит схема системы охлаждения двигателя, встречаются и схожи у разных типов моторов: инжекторных, дизельных и карбюраторных.

Общая схема жидкостной системы охлаждения двигателя

Жидкостное охлаждение мотора дает возможность в равной мере забирать тепло со всех узлов и деталей двигателя не зависимо от степени тепловой нагрузки. Двигатель с использованием водяного охлаждения создает меньше шума, чем двигатель с воздушным охлаждением, обладает большей скоростью прогрева при пуске.

Система охлаждения двигателя содержит следующие детали и элементы:

  • рубашка охлаждения (водяная рубашка);
  • радиатор;
  • вентилятор;
  • термостат;
  • жидкостный насос (помпа);
  • расширительный бачок;
  • соединительные патрубки и сливные краны;
  • отопитель салона.
  • Рубашкой охлаждения («водяной рубашкой») принято считать сообщающиеся между двойными стенками полости в тех местах, где наиболее нужен вывод избыточного тепла.
  • Радиатор. Предназначен для рассеивания тепла в окружающую атмосферу. Он конструктивно состоит из множества изогнутых трубочек с дополнительными ребрами для увеличения теплоотдачи.
  • Вентилятор, включающийся электромагнитной, реже гидравлической муфтой, при срабатывании температурного датчика охлаждающей жидкости усиливает набегающий на авто воздушный поток. Вентиляторы с “классическим” (постоянно включенным) ременным приводом встречаются в наши дни редко, в основном, на старых автомобилях.
  • Центробежный жидкостный насос (помпа) в системе охлаждения обеспечивает постоянную циркуляцию охлаждающей жидкости. Привод помпы чаще всего реализован с помощью ремня или шестерней. Двигатели с турбонаддувом и с непосредственным впрыском топлива, как правило, снабжены дополнительной помпой.
  • Термостат – главный узел, регулирующий потоки охлаждающей жидкости, устанавливается обычно между входным патрубком радиатора и «водяной рубашкой» двигателя, конструктивно выполнен в виде биметаллического или электронного клапана. Назначение термостата – поддержание заданного рабочего температурного диапазона охлаждающей жидкости при всех режимах работы двигателя.
  • Радиатор отопителя очень похож на радиатор системы охлаждения меньших размеров и расположен в салоне авто. Принципиальное отличие состоит в том, что радиатор отопителя передает тепло в салон, а радиатор системы охлаждения – в окружающую среду.

Принцип работы

Принцип работы жидкостного охлаждения двигателя состоит в следующем: цилиндры окружены «водяной рубашкой» из охлаждающей жидкости, отбирающей лишнее тепло и переносящей его к радиатору, откуда оно передается в атмосферу. Жидкость, непрерывно циркулируя, обеспечивает оптимальную температуру двигателя.

Принцип работы системы охлаждения двигателя

Охлаждающие жидкости – антифризы, тосол и вода – в процессе эксплуатации образуют осадок и накипи, нарушающие нормальную работу всей системы.

Вода не бывает химически чистой в принципе (за исключением дистиллированной) – в ней содержатся примеси, соли и всевозможные агрессивные соединения. При повышенной температуре они выпадают в осадок и образуют накипь.

В отличие от воды антифризы не создают накипи, но в процессе эксплуатации разлагаются, а продукты распада отрицательным образом сказываются на работе механизмов: на внутренних поверхностях металлических элементов появляется коррозионный налет и наслоения органических веществ.

Кроме этого, в систему охлаждения могут попадать различные посторонние загрязняющие субстанции: масло, моющие средства или пыль. Также могут попасть и специальные герметики, используемые для аварийной заделки повреждений в радиаторах.

Все эти загрязнения оседают на внутренних поверхностях узлов и агрегатов. Они характеризуются плохой теплопроводностью и забивают тонкие трубки и соты радиатора, нарушая эффективную работу системы охлаждения, что приводит к перегреву двигателя.

Видео о том, как устроено охлаждение мотора, принцип работы и неисправности

Ещё кое-что полезное для Вас:

  • Плохо греет печка в салоне, причины, что делать и профилактика
  • Почему двигатель автомобиля не заводится: как найти причину
  • Радиатор охлаждения двигателя: устройство и принцип работы

Конкретика


Уменьшенные шкивы помпы для змз На фото представлен, уменьшенный шкив помпы змз для двух ременных схем. Диаметр шкива – около 90 мм . Материал изготовления — алюминий. Как нетрудно догадаться, один для одно ременной схемы, другой для двух ременной. Здесь надо сказать еще об одном смешном моменте. «Волговоды и уазофилы» путаются в шкивах и схемах. Народ считает, что, если на шкиве место для одного ремня, это запчасть для одно ременной схемы. Хрен!! . Это шкив для двух ременной схемы. (змз 409, уаз патриот или хантер без кондиционера). Шкив с местом для двух ремней, это запчасть для одно ременной схемы (змз 409, уаз патриот с кондиционером). В прайс-листе обе запчасти называются – шкив помпы уменьшенный.

Помпа 406 Bautler

То что Bautler, это бренд, созданный для России — это к гадалке не ходи. На коробочке нет ни одного слова «made in откуда». Вообщем родной брат Асва, Финвал, Герцог, Хола и других подобных фирм делающих запчасти ИСКЛЮЧИТЕЛЬНО для Российского рынка. Как показала практика, некоторыми запчастями можно пользоваться, только если они не стратегического значения. Держа в руках эту помпу, я вспомнил наш мультик, в котором мушкетеры были представлены собачками, а плохие гвардейцы кардинала – черными помойными котами. В нем была сказана очень хорошая фраза: *возьмите лучших из лучших. – Лучшие из лучших зализывают раны монсиньор. Тогда возьмите лучших из худших*. Это наш случай )). Не скажу про данную помпу, чего-то очень хвалебного или очень ужасного. Чисто визуально, сделана неплохо. Крыльчатка металлическая, причем с покрытием. Снимал данные помпы с двигателя через год работы, крыльчатку «не ест», если конечно залита не лужская «кислота». Есть прецеденты, когда данная помпа выхаживает более двух лет. У людей были случаи, когда текла сразу после установки. У меня такого не было ни разу.


помпа Bautler, вид со стороны крыльчатки

Водяная помпа: ремонт или замена?

Сломанный водяной насос проще, разумеется, заменить на новый. Тем более, что стоимость этого агрегата невысока. Но в ряде случаев возможен и его ремонт, например, замена износившихся подшипников вала. А вот имеет ли смысл это делать – вопрос. Конечно, если причина выхода насоса из строя кроется в разрыве ремня, вращающего вал, то тут все просто: на место изношенного ставится новый ремень и помпа продолжает работать дальше. Если же поломке или износу подверглись элементы самого насоса, то, во избежание дополнительной головной боли, целесообразно установить на его место новый агрегат. Детали помпы изнашиваются приблизительно в одинаковой пропорции. И, если износился один подшипник, резонно предположить, что и второй находится на грани выработки своего ресурса, да и сама крыльчатка тоже может уже потихоньку начинать дышать на ладан.

И еще один довод в пользу замены помпы: в Газели водяной насос расположен таким образом, что подобраться к нему непросто – для этого придется загонять машину на эстакаду или на подъемник. Поэтому многие мастера рекомендуют владельцам газелей производить замену помпы превентивно при каждой плановой замене гидрораспределительного ремня.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
