Ремкомплект главного тормозного цилиндра

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

  • глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
  • ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
  • чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
  • снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
  • барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
  • откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

вытягиваем цилиндрик, освобождая его от колодок;

ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.

Диагностика главного тормозного цилиндра

Первым признаком того, что главный цилиндр не в порядке, является низкая эффективность торможения либо слишком мягкий ход педали тормоза. Значит, пришла пора провести тщательную диагностику тормозной системы. И начать нужно с главного тормозного цилиндра.

На неисправности тормозов влияют многие факторы, и не факт, что причина кроется в главном цилиндре. Диагностика тормозов может подвести вас к необходимости проводить ремонт переднего тормозного цилиндра или ремонт заднего тормозного цилиндра. Но, как говорится, — вскрытие покажет.

Проверяем главный тормозной цилиндр

Проверка начинается с корпуса. В первую очередь проверяем следы подтекания тормозной жидкости на корпусе цилиндра, затем наличие трещин самого корпуса.

Затем переходим к проверке состояния уплотнительных элементов цилиндра. Уплотнители разбухли, значит приступаем к промывке главного тормозного цилиндра. Промывку нужно осуществлять спиртом. Виной всему является, скорее всего, неподходящая тормозная жидкость. Либо её сильное загрязнение.

Любой ремонт главного тормозного цилиндра подразумевает полную замену резино-технических изделий.

После промывки деталей они должны быть высушены сжатым воздухом. Зеркало самого цилиндра и поршни должны быть чистыми, без визуально видимых механических повреждений и ржавчины.

Герметичность главного тормозного цилиндра проверяется на стенде. Поэтому в гаражных условиях такая проверка исключена. Не допускается увеличенный зазор между поршнями и цилиндром, проверьте его в соответствие с параметрами мануала.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

    1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
    2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
    3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
    4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Замена главного тормозного цилиндра и вакуумного усилителя тормозов на ВАЗ 2114, 2115, 2113

Как мы уже писали в статье о главном тормозном цилиндре основными проблемами которые могут возникнуть при эксплуатации автомобиля с главным тормозным цилиндром является разгерметизация его и ухудшение торможения.

Проводим диагностику главного тормозного цилиндра

Как же провести диагностики главного тормозного цилиндра на автомобилях ВАЗ 2114, 2115, 2113, это сделать весьма не сложно, для этого вы просто зажимаете педаль тормоза при заглушенном двигатели.

И не отпуская педаль, заводите автомобиль, если в этот момент вы почувствовали что педаль тормоза провалилась, значит ваккумный усилитель исправен.

Если же нет, то тут следует проверить герметичность соединения обратного клапана, который находится на корпусе усилителя и штуцера впускного коллектора с вакуумным усилителем.

Еще одна из характерных проблем связанных с главным тормозным цилиндром это не ровная работа двигателя. Проблемы с главным тормозным цилиндром могут даже существенно повлиять на снижение мощности автомобиля ВАЗ 2114. Для проверки этой неисправности следует просто во время работы двигателя сильно зажать вакуумный шланг. Если в этот момент двигатель автомобиля ВАЗ 2114 станет работать стабильнее, то следует менять вакуумный усилитель тормозов.

Необходимый инструмент для замены главного тормозного цилиндра и вакуумного усилителя:

— отвертка

— плоскогубцы

— ключи на «13», накидной и торцевой

— ключи на «17», накидной и торцевой

— специальный ключ для тормозных трубок на «10» (показан на рисунке 1)

— новую тормозную жидкость для доливки в систему

— пригодятся так же и штуцера заглушки изображенные на рисунке 2, они помогут сэкономить тормозную жидкость которая находится у вас в системе автомобиля.

Теперь когда вы все приготовили можно приступить к самостоятельной замены вакуумного усилителя тормозов и главного тормозного цилиндра автомобиля ВАЗ 2114

Замена главного тормозного цилиндра на ВАЗ 2114, 2115, 2113

— для начала отсоединяем от датчика уровня тормозной жидкости колодку с проводами как показано на рисунке 3

— теперь при помощи ключа на «10» для тормозных трубок откручиваем тормозные трубки от главного тормозного цилиндра. И как показано на рисунке 4 устанавливаем штуцера заглушки на тормозной цилиндр и тормозные трубки. Такая хитрость с этими заглушками позволит вам избежать завоздушивание тормозной системы, а так же сэкономит вам тормозную жидкость

— Теперь ключем на «17» откручиваем гайки, которые крепят тормозной цилиндр к вакуумному усилителю (рисунок 5). Снимаем тормозной цилиндр.

При установки производим все действия в обратном порядке. Стоит знать, что при установки нового тормозного цилиндра, его следует прокачать в тисках (наполнить тормозной жидкостью).

Замена вакуумного усилителя на автомобилях ВАЗ 2114, 2115, 2113

— Для начала вам следует ознакомится с тем что было описано выше, о замене главного тормозного цилиндра. Если вам потребовалось заменить только вакуумный усилитель тормозов, то вы можете полностью не откручивать главный тормозной цилиндр, а все лишь отсоединить штуцера, которые находятся с левой стороны и в сторону отвести тормозной цилиндр, что бы он нам не мешал при замене вакуумного усилителя.

— теперь от обратного клапана следует отсоединить шланг (рисунок 5а) и вынуть из салона скобу стопорного пальца тормозной педали, после чего вынуть сам палец (рисунки 6 и 7).

— при помощи ключа на «13» (какой будет удобнее торцевой или накидной) откручиваем 4 гайки для крепления вакуума которые крепятся к кузову автомобиля, показаны на рисунке 8. Их очень не удобно менять, но думаю вы справитесь.

— Теперь мы должны прикрутить на новый вакуум рамку крепления (рисунок 9) используя торцевой ключ на «17»

Сборку стоит производить в обратной последовательности.

Полезный совет: при сборке сначала лучше соединить тормозную педаль и вакуум с помощью пальца – сухаря, и только после этого прикручивать к кузову рамку вакуума, так будет на много удобнее.

Так же стоит обратить внимание на состояние вакуумного шланга, обычно в процессе эксплуатации он теряет свою эластичность и гибкость, в следствии чего могут появится трещины и потеря герметичности, раз уж вы все раскрутили не мешало бы заменить сразу и его. Так же советуем посмотреть вот это обучающее видео

Так же советуем посмотреть вот это обучающее видео.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

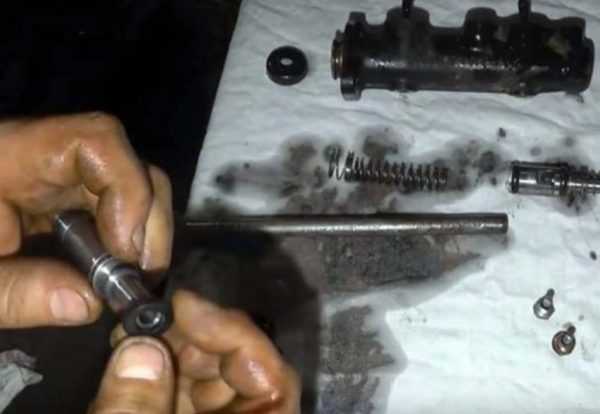

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Ремонт пистолета МР 654К – замена надбалонной прокладки

Замена надбалонной прокладки – самая простая процедура по устранению утечки газа в пневматическом пистолете Макаров 654К Российского производства. Однако она не всегда решает неисправность, несмотря на кажущуюся простоту и видимость поломки. Как правило, после замены силиконового элемента, потребуется установка и других запчастей ремкомплекта.

Возьмите небольшую, тонкую отвертку, шило. Достаньте магазин из пистолета, поверните его так, чтобы увидеть иголку, которая прокалывает баллон при зарядке пистолета и белую прокладку, которая установлена вокруг иглы. Шилом зацепите прокладку и аккуратно, чтобы не повредить иголку, вытяните ее из горлышка обтюратора пистолета.

После извлечения старой прокладки, остается поставить новую, большую белую прокладку ремкомплекта пистолета. Аккуратно прижимаем ее к горлышку обтюратора пальцем, но не ногтем, чтобы не повредить герметичность запчасти. Берем небольшую отвертку с тупым концом, уплотняем ей прокладку так, чтобы она встала на нужное место.

Неисправности главного тормозного цилиндра и их причины

Среди основных неисправностей этого узла можно отметить: некорректное распределение жидкости, протекания тормозной жидкости, плохая эффективность торможения в целом.

Неправильное распределение жидкости приводит к неодинаковой работе контуров торможения. К примеру, в один контур попало жидкости намного больше, чем в другой. Соответственно, тормозить будут только два колеса, в то время, как другие не останавливают автомобиль, а напротив, выходят «балластом». Причиной данной неисправности может стать использование тормозной жидкости несоответствующей марки или неправильное проведение прокачки тормозной системы.

Протекание жидкости тоже может случиться из-за плохого качества последней. Дело в том, что состав тормозной жидкости другой марки может содержать не те примеси, которые «разъедают» уплотнители. В результате, манжета теряет свои свойства, и тормозная жидкость начинает протекать, таким образом, снижается эффективность работы системы, и управление автомобилем становится опасным.

Не исключено и засорение компрессионного отверстия. В этом случае, в тормозной системе может появиться избыточное давление, которое может прорвать магистраль, или наоборот, снижение уровня жидкости, часть которой осталась в компрессионной емкости.

Диагностика многих неисправностей может проводиться при помощи педали тормоза. Уменьшение рабочего хода указывает на засорение компрессионного отверстия. Тем не менее, не исключается и возможное отсутствие требуемого зазора между поршнем и уплотнителем. Дело в том, что неправильно установленный уплотнитель приводит к заеданию поршня, который нарушает работу всего контура сразу.

Торможение колес при отпущенной педали тормоза тоже свидетельствует о заедании поршня

Однако, в этом случае, важно вначале убедиться в заедании поршня именного ГТЦ. Свидетельствовать об этом может торможение двух колес одновременно

Если педаль имеет достаточно легкий ход, это означает, что произошла утечка тормозной жидкости. Кстати в этом случае, утечка может происходить не только в главном цилиндре. Ее появление может оказаться в магистралях, шлангах, рабочих цилиндрах барабанов и т д. В этом случае, искать утечку нужно по мокрым пятнам, которые достаточно долго сохраняются на металлических частях.

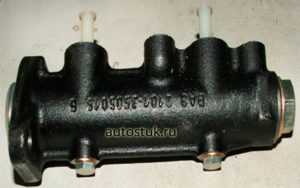

Ремонт ГТЦ ВАЗ 2101

Восстановить работу гидроцилиндра можно двумя способами:

  • отремонтировать старый механизм;
  • установить новое изделие.

Многие автовладельцы при возникновении проблем с ГТЦ попросту меняют его на новый. Однако есть и те, кто предпочитает сэкономить и установить ремкомплект, выполнив ремонт своими руками. Стоимость такого комплекта составляет около 100 р.

Снятие

Для демонтажа механизма потребуется следующий перечень инструментов:

  • рожковые и накидные ключи размером 10, 13 и 22 мм;
  • ключ для отворачивания тормозных трубок;
  • небольшая отвёртка с плоским концом;
  • пассатижи для стопорных колец;
  • шприц либо медицинская груша;
  • много ветоши.

ГТЦ снимается в следующем порядке:

  1. Шприцем откачиваем жидкость из расширительного бачка.
  2. Ключом отворачиваем штуцеры тормозных трубок с гидроцилиндра.

Разборка

Для ремонта ГТЦ разбираем его следующим образом:

  1. Отвёрткой стягиваем пыльник, который расположен на фланце со стороны крепёжных отверстий.

Перед установкой поршней с новыми уплотнителями рекомендуется смазать внутреннюю поверхность гидроцилиндра, а также сами манжеты тормозной жидкостью.

Видео: замена ремкомплекта ГТЦ на «классике»

Однажды мне пришлось менять манжетные уплотнения на заднем колёсном цилиндре, поскольку жидкость начала из него подтекать. Я заранее приобрёл ремкомплект в надежде на то, что ремонт не доставит особых хлопот. Всё бы ничего, но когда я разобрал цилиндр, снял старый уплотнитель и попытался установить новую манжету из ремонтного набора, она попросту порвалась. Элемент больше был похож на изделие из хрупкой резины. В ремкомплекте было 4 уплотнителя и все оказались непригодными для эксплуатации. Мой ремонт закончился установкой старой манжеты на поршень, поскольку ближайший магазин находился довольно далеко. Что удивительно, этот тормозной цилиндр работает по сегодняшний день без подтеканий жидкости и замены уплотнителя.

Порядок работы по замене переднего тормозного цилиндра на ВАЗ 2110-2112

Видео инструкция

Видео сделано на примере автомобиля ВАЗ 2110 и одинаково подойдет как для 2111, так и для 2112. Единственное, чем могут отличаться детали машин внешне, так это тормозными дисками: вентилируемые или нет, а также их размерами.

Фото отчет

Первым делом нам нужно будем снять переднее колесо автомобиля, предварительно подняв машину домкратом. После этого при помощи шестигранника необходимо открутить два болта крепления к скобе суппорта.

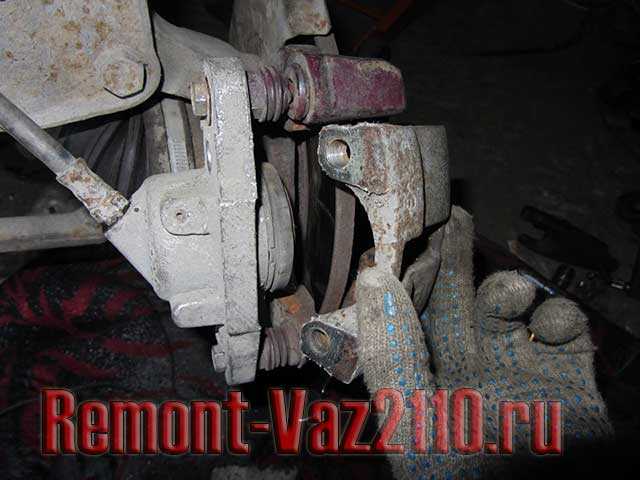

Теперь можно снимать скобу и вынимать колодки:

Затем можно сорвать ключом тормозной шланг, но до конца можно не откручивать.

Далее, отворачиваем еще два болта крепления цилиндра к суппорту, предварительно отогнув две контрящих пластины под ними при помощи отвертки.

И отводим цилиндр в сторону, так как больше его ничего не держит.

Шланг теперь можно отвернуть до конца, провернув сам тормозной цилиндр несколько раз против часовой стрелки.

Чтобы избежать чрезмерных потерь тормозной жидкости, желательно зафиксировать шланг как можно выше, и обязательно — штуцером вверх. Также, можно подставить емкость, если вдруг жидкость будет вытекать.

Новый передний стоит порядка 500 рублей, так что эта цена вполне приемлема. А вот суппорт в сборе уже стоит около 2000 рублей, что уже существенно, если вдруг придется менять весь узел. Установка данной детали происходит в обратной последовательности.

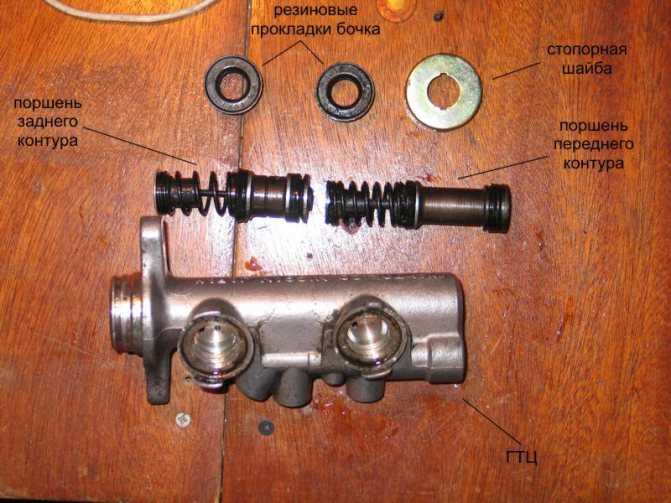

Разборка и ремонт ГТЦ

После демонтажа ГТЦ необходимо внимательно осмотреть его на предмет утечки жидкости. Если задний сальник влажный или мокрый, скорее всего, часть тормозной жидкости попала в ВУТ и разъедает его мембраны. Необходимо шприцем и тонкой трубочкой откачать жидкость из ВУТ.

Для разборки ГТЦ слейте с него жидкость, затем аккуратно зажмите в тисках таким образом, чтобы отверстия для установки бачка оказались внизу. Открутите стопорные винты, которые не позволяют поршням возвращаться излишне далеко. Извлеките ГТЦ из тисков и с помощью съемника снимите стопорное кольцо со стороны ВУТ. Вытащите первый поршень и пружину. Нередко второй поршень выходит с трудом, поэтому приходится или стучать ГТЦ по деревянному бруску, или глушить одно из отверстий дальнего цилиндра с помощью подходящего болта и подключать ко второму отверстию компрессор с давлением не меньше 6 атмосфер. Вытаскивая поршни, обязательно запоминайте, как установлены резиновые уплотнители и как расположены поршни, это очень поможет при сборке.

Внимательно осмотрите внутреннюю поверхность ГТЦ. Любые царапины ведут к снижению эффективности торможения, поэтому недопустимы. Если на внутренней поверхности обнаружены царапины, корпус или ГТЦ целиком необходимо заменить. Убедившись, что внутренняя поверхность ГТЦ не имеет повреждений, покупайте соответствующий ремкомплект. При выборе ремкомплекта отдавайте предпочтение изделиям, которые изготовлены предприятиями-партнерами крупных автопроизводителей. Нередко оригинальные ремкомплекты от одной марки или модели подходят к другой.

Снимите все старые резиновые уплотнители с поршней. Промойте поршни водой и просушите сжатым воздухом. Установите новые уплотнители из ремкомплекта. Перед установкой обязательно смажьте их тормозной жидкостью, это облегчит их посадку на место и предотвратит повреждение. Не перепутайте направление установки манжет. Перед сборкой ГТЦ промойте его корпус водой с моющими средствами, просушите сжатым воздухом и обильно смажьте тормозной жидкостью. Не используйте для промывки бензин или другие нефтепродукты, если вы некачественно смоете их, то они разъедят резиновые уплотнители. Установите на место поршни, закрутите стопорные болты, вставьте задний сальник и стопорное кольцо.

Неисправности ГТЦ

Тормозная система ВАЗ 2101 конструктивно имеет множество деталей, которые по причине износа, низкого качества или несвоевременного обслуживания могут выйти из строя. Можно выделить следующие характерные признаки неполадок:

  • медленная остановка транспортного средства после нажатия на тормозную педаль. Одна из причин — пришли в негодность манжетные уплотнения поршней, что привело к потере герметичности;
  • большое усилие на педаль. Такая проблема появляется при увеличении манжет в размерах, например, при установке некачественного ремкомплекта;
  • тормозная педаль имеет короткий ход. Рабочей среде, т. е. тормозной жидкости, некуда уходить из-за того, что засорилось компенсационное отверстие. Кроме этого, возможно перекрытие канала разбухшими манжетами;
  • автомобиль тормозит только при упоре педали в пол. Этот говорит о полном выходе манжетных уплотнений из строя, когда жидкость уходит в бачок, а не в систему;
  • тормозные колодки не отходят от дисков и барабанов, в результате чего они нагреваются во время движения. Причина кроется в заедании одного из поршней либо образовании засора в перепускном отверстии.

Указанные признаки могут проявляться также и при неполадках с другими частями системы торможения. Например, педаль может проваливаться при отсутствии жидкости в одном из колёсных цилиндров либо в случае попадания в систему воздуха

Поэтому для окончательной диагностики необходимо обратить внимание на дополнительные особенности поведения автомобиля. Например, есть определённые признаки, которые явно указывают на проблемы с другими составляющими тормозной системы, а не с ГТЦ:

  • увод автомобиля в сторону при торможении;
  • подклинивание тормозных механизмов на одном из колёс;
  • появление звуков, нехарактерных для нормальной работы тормозов (скрип, писк, скрежет);
  • нагрев тормозных колодок либо дисков на одном колесе.

Проверка главного тормозного цилиндра

Самая частая причина неполадок ГТЦ — износ уплотнителей. При замене манжет нужно учитывать, что ремонт имеет смысл лишь в том случае, когда поршень и стенки цилиндра не имеют выработки. Иначе замена резиновых уплотнений не принесёт никакого результата и вскоре всё равно придётся ставить новую деталь. Перед тем как приступить к проверке главного гидропривода тормозов, следует убедиться, что с другими элементами системы проблемы отсутствуют:

  1. Осматривают колёса с внутренней поверхности на предмет выявления подтёков тормозной жидкости из РТЦ.
  2. Проверяют целостность бачка и шлангов, соединяющих его с ГТЦ, а также наличие жидкости и её уровень.

Явным признаком того, что с главным цилиндром возникли неполадки, является появление жидкости на корпусе узла. Исправный механизм должен быть всегда сухим без намёка на протекание. Если гидропривод утратил герметичность, его необходимо демонтировать в обязательном порядке для дальнейшей разборки и ремонта. Определить, что ГТЦ перепускает жидкость, т. е. она не поступает в систему, а возвращается в расширительный бачок при нажатии на педаль, можно следующим образом:

  1. Открывают крышку резервуара.
  2. На водительское место усаживают помощника. Двигатель не запускают.
  3. Напарник нажимает на педаль тормоза, а вы прислушиваетесь к звукам, которые исходят из бачка.
  4. Если из ёмкости слышно бульканье, а педаль при этом легко нажимается, значит, жидкость вместо системы поступает в бачок. Неисправность заключается в износе уплотнителей, которые неспособны создавать необходимое давление в контурах цилиндра.

Ремонт

Замена задних тормозных цилиндров на ваз 2109

Если потек тормозной цилиндр, то его обязательно нужно менять. Но для этого не всегда следует покупать новый. Можно просто отремонтировать старый. Для этого надо заранее купить манжеты. Как правило, они продаются вместе с пыльником и помпой. Чтобы это сделать, необходимо:

Поднять машину, используя домкрат.

Примечание: Чтобы машина не укатилась, следует поставить с обеих сторон под колеса кирпичи.

Снять колесо, но перед этим желательно открутить все гайки, которые его держат. Поможет в этом ключ на 19.

Примечание: снятое колесо надо поставить на его место но не вертикально, а горизонтально. Чтобы уровнять высоту колеса с высотой других колес, можно подложить какие-то предметы. Теперь можно машину опустить и домкрат убрать в сторону.

Затем снимается диск.

Замена тормозного заднего цилиндра ваз 2109

Примечание: ни в коем случае нельзя бить сразу молотком по кромке, так как можно отбить раковины. Желательно это делать через какую-нибудь наставку (это небольшой предмет, который прилаживается к кромке, а уже по нему — бить молотком).

Открутить все гайки, которые держат барабан. После можно будет его без труда снять.

Примечание: теперь появится доступ к тормозному цилиндру.

  • Снять тормозной цилиндр.
  • Прежде чем начинать его ремонт, необходимо смазать манжеты и пыльник тормозной жидкостью, чтобы они стали скользкими.

Замена тормозных задних цилиндров на ваз 2109

Поменять старые манжеты на новые. Вставить пыльник на место.

Примечание: После этого закрутить его при помощи помпы, которая создана специально для этого (она есть в комплекте).

Вернуть цилиндр на место.

Примечание: на него нужно слегка нажать. Чтобы он легче встал на свое место, его необходимо немножко пошатывать.

Можно закрутить его. Для этого надо использовать ключ на 10.

Примечание: минусом заднего цилиндра является то, что нет возможности закрутить его головкой, а это было бы намного проще.

  • После этого нужно взять плоскую отвертку и поставить цилиндр ровно.
  • Затем нужно приступать к прикручиванию тормозных колодок.

Примечание: Концы колодок должны соединяться с отверстиями в цилиндре.

  • Прикрутить колодки, чтобы они были неподвижными. Колодки нужно соединить с помощью пружин.
  • Вернуть на место барабан, диск и само колесо.

Это интересно: Диагностика подвески автомобиля своими силами

Симптомы поломки ГТЦ

Главный симптом или признак поломки тормозного цилиндра — это неравномерность подачи жидкости к колесам, из-за чего происходит нарушение в работе срабатывание тормозов.

Износ уплотнительных манжет влияет на давление. Если резиновые уплотнения стали не плотными, давление в системе уже меньше (подробнее ниже смотрите на видео).

Если в жидкости есть частички абразивных веществ (песок, камешки), то на поршне и цилиндре появятся задиры и быстро износятся резиновые уплотнительные манжеты.

При обнаружении симптомов, признаков неисправности тормозной системы, найти, отремонтировать или заменить нужно срочно, так как эта система безопасности и управления транспортом.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
