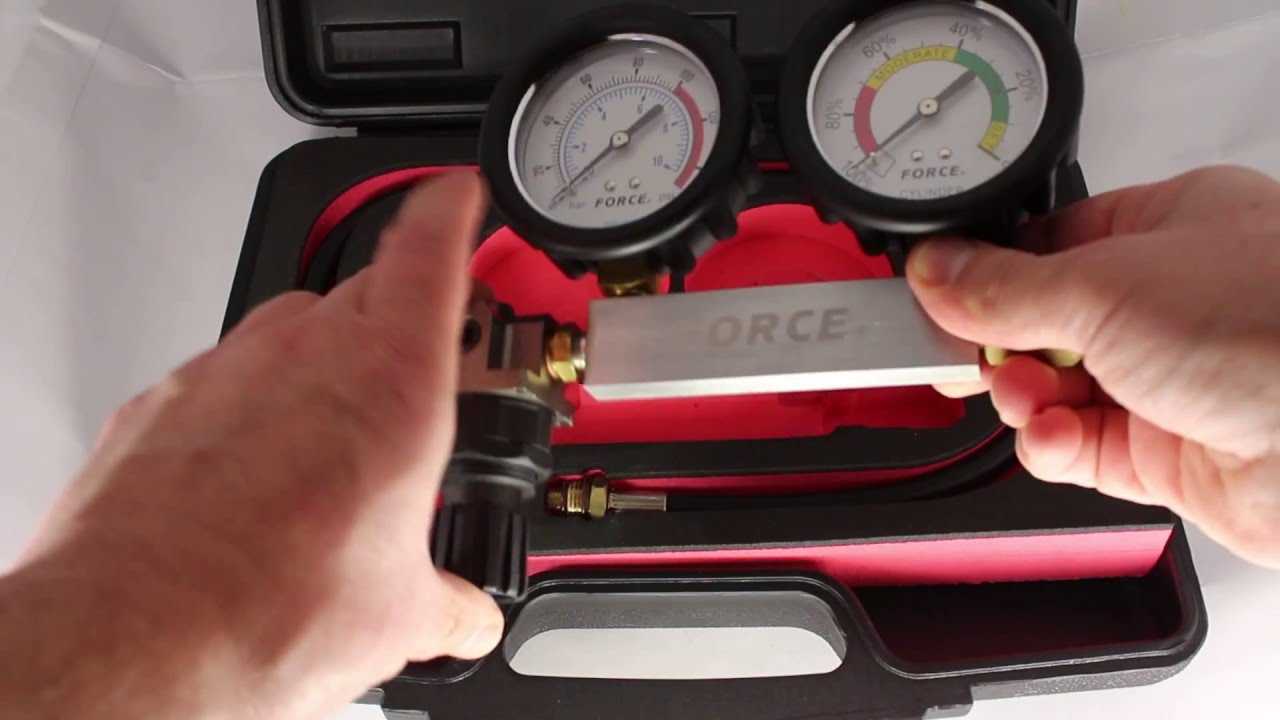

Пневмотестер: назначение, устройство, использование тестера герметичности (пт-1, force)

Как пользоваться пневмотестером

Пневмотестер довольно прост в использовании

Важно знать, что перед его подсоединением к компрессору или иному устройству подачи сжатого воздуха, необходимо, чтобы регулятор давления находился в левом крайнем положении. Как же проводится тест утечки?

Сначала прогрейте мотор до комфортной температуры, затем заглушите его и выключите зажигание.
Выкрутите свечи.
Установите поршень проверяемого цилиндра в верхнюю точку такта сжатия.
Зафиксируйте коленвал. Для МКПП — включите наивысшую передачу и затяните стояночный тормоз. Для АКПП — удерживайте коленвал мотора стопором или специальным ключом.
Проверьте, требуется ли вам адаптер для подсоединения шланга пневмотестера и подсоедините его к отверстию свечи требуемого цилиндра, если мотор бензиновый, либо же в дизельном моторе — к форсунке, однако пока не подсоединяйте данный шланг к пневмотестеру.
Далее на левом манометре установите регулятор давления подаваемого воздуха на минимальный уровень, что обезопасит манометры во время резкой подачи воздуха.
Затем можно подсоединять пневмотестер к пневмосети или компрессору, выставив давление 6-10 Атм.
Применяя регулятор давления, плавно увеличиваем давление. Если в технических документах к устройству установлено рабочее давление, как правило 2-6 Атм, устанавливаем требуемое.
Присоединяем к пневмотестеру шланг пневмотестера, подключенный к необходимому цилиндру. Снимаем результаты с другого манометра, показатели которого могут измеряться как в Атм, так и в процентах утечки, зависящей от величины давления, что подается. Не редко встречаются цветовые показатели, обозначающие «хорошее», «критическое» и «удовлетворительное» состояние утечки.
При обнаружении критических утечек проведите дополнительные исследования.
Перед отсоединением пневмотестера от цилиндра или компрессора, уменьшите регулятор подаваемого воздуха до минимальной величины.
Отсоединив пневмотестер от цилиндра или форсунки, повторите данную процедуру для каждого из данных элементов двигателя.

Пневмотестер своими руками

Некоторых отечественных автомобилистов интересует вопрос о том, можно ли сделать пневмотестер своими руками. Сразу ответим на него — сделать этот прибор самостоятельно можно, однако для этого понадобятся определенные материалы, инструменты, знания и умения. В сети интернет существует немало оригинальных конструкций, разработанных народными умельцами. Однако, во-первых, было бы некорректно заимствовать у них идеи, а во-вторых, их существует достаточно много, и полное описание таких приборов не имеет смысла. Поэтому отметим лишь важные замечания, которые стоит учесть при разработке пневмотестера своими руками. Итак:

пневмотестер можно собрать на базе двух одинаковых манометров давлением 6

10 атмосфер (причем желательно, чтобы они были рассчитаны на одинаковое максимальное давление);
компрессор, к которому будет подключаться пневмотестер обязательно должен быть снабжен регулируемым редуктором давления и ресивером;
можно использовать различные жиклеры, в том числе из автомобильной топливной системы или даже паяльной лампы, однако их производительность необходимо рассчитывать отдельно (между манометрами нужен жиклер 0,6 мм);
диаметры быстросъемных штуцеров должны соответствовать друг другу;
ВАЖНО! отверстие в дросселе не должно быть больше максимально допустимого зазора при износе ЦПГ (в противном случае компрессия в цилиндре будет равна нулю, а прибор будет показывать, что все в порядке);
помните, что магистральный шланг, который вкручивается в свечные отверстия, не должен быть очень длинным (в идеале не должен быть длиннее одного метра, в противном случае в нем возникнут потери давления, а это негативно скажется на показателях прибора);
некоторые мастера в качестве штуцера используют свечу зажигания, предварительно разобрав ее и вытащив внутренности.. Интересная идея, которую разные мастера реализовывают по своему состоит в том, чтобы создать пневмотестер с одним манометром и даже без регулятора

В данном случае необходимо использовать современный компрессор, который имеет два упомянутых узла (манометр и регулятор давления). Поэтому входное давление для системы регулируется именно компрессором (без необходимости добавления регулятора непосредственно в корпус прибора)

Интересная идея, которую разные мастера реализовывают по своему состоит в том, чтобы создать пневмотестер с одним манометром и даже без регулятора. В данном случае необходимо использовать современный компрессор, который имеет два упомянутых узла (манометр и регулятор давления). Поэтому входное давление для системы регулируется именно компрессором (без необходимости добавления регулятора непосредственно в корпус прибора).

Описание пневмотестера:

Поставляется без дополнительных адаптеров.

необходим компрессор воздушный, в условиях автосервиса желательно профессиональный, который можно выбрать и при необходимости купить в разделе: воздушные компрессоры

Самовывоз в МосквеСамовывоз в пунктах выдачи заказов СДЭКДоставка курьеромДоставка транспортными компаниями

Сопутствующие товары

Профессиональный пневмотестер для оценки степени негерметичности надпоршневого пространства в цилинд..

Диагностический набор для проверки работы системы турбонадува Turbo, 9пр. Размеры адаптеров (..

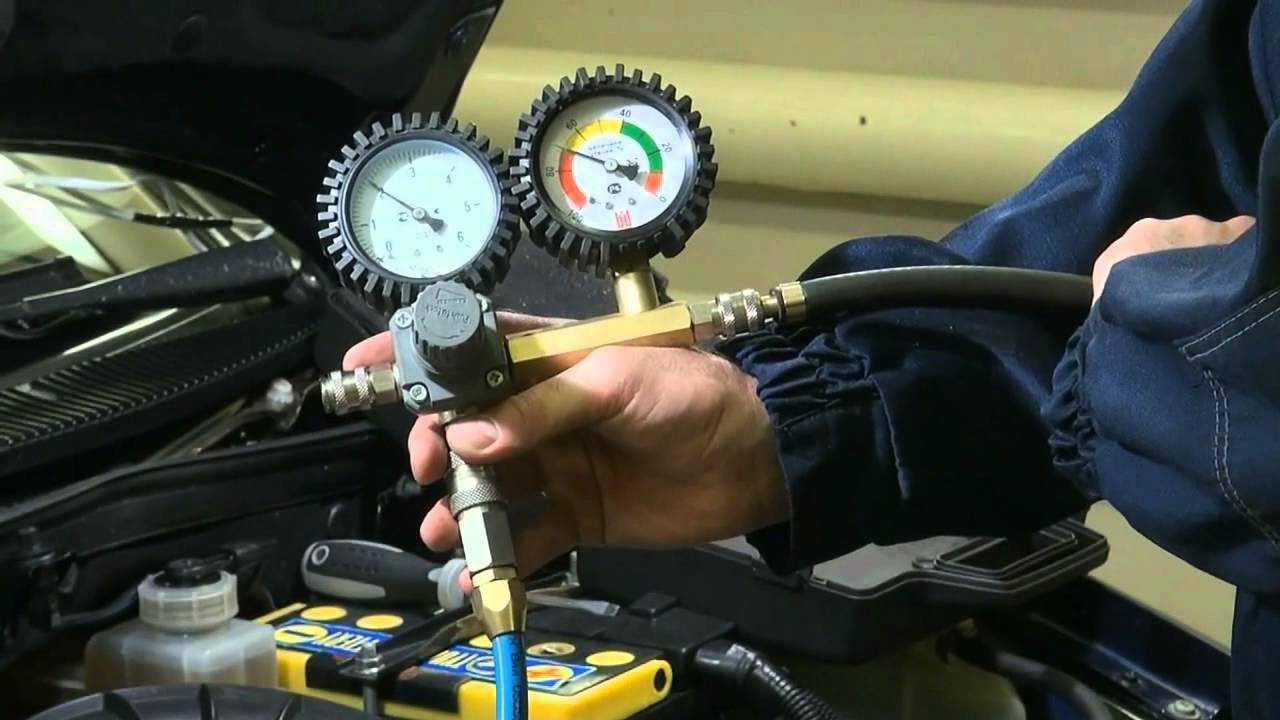

Как пользоваться пневмотестером

Многих, особенно начинающих, автомобилистов интересует вопрос о том, как же, собственно, пользоваться пневмотестером для двигателя. Предлагаем вашему вниманию подробную инструкцию по работе с популярным отечественным пневмотестером ПТ-1. Алгоритм его использования будет состоять из следующих шагов:

Пневмотестер и компрессометр

Прогреть двигатель до рабочей температуры. Однако не следует сильно усердствовать, чтобы при работе не получить ожог!
Отсоединить высоковольтные провода от свечей и вывернуть их с помощью специального ключа.
Установить поршень проверяемого цилиндра в положение мертвой верхней точки в также сжатия, после чего зафиксировать его там. Это можно без труда сделать, вывесив ведущие колеса на домкрате, и установив последнюю передачу КПП и вращая их. После этого машину можно опустить с тем, чтобы зафиксировать положение поршня.
Если машина оборудована механической коробкой передач, то следует поставить ее на передачу и ручной тормоз. Если же имеет место «автомат», то кроме ручного тормоза также нужно удерживать коленчатый вал двигателя специальным стопором или ключом.
Вкрутить переходник и шланг пневмотестера в свечное отверстие проверяемого цилиндра (в некоторых случаях можно обойтись и без адаптера).
Удостовериться, что регулятор давления на пневмотестере находится в крайнем левом, то есть, закрытом положении и не пропускает воздух.
Подсоединить шланг к быстросъемной муфте измерительного канала, а на входной штуцер подсоединить компрессор.
С помощью регулятора установить давление около 5…6 атмосфер.

По мере того, как стрелка на первом манометре будет отклоняться, показывая входное давление, на втором манометре стрелка также будет двигаться, указывая утечку. Добавлять давление с помощью регулятора необходимо до тех пор, пока стрелка на втором манометре не установится в одном положении. Как правило, это давление составляет 5…6 атмосфер.

Важным этапом является оценка полученных результатов. Как уже было сказано, даже новый двигатель будет иметь незначительные утечки в цилиндрах. Поэтому следующий вопрос состоит в том, чтобы правильно оценить полученные результаты. Выше упоминалось что, второй манометр имеет указания утечки в процентах и цветную шкалу, которая облегчает восприятие состояния цилиндра. Дублируем информацию здесь в виде таблицы.

Пневмотестер: назначение, устройство, использование тестера герметичности (пт-1, force)

Оценка герметичности камеры сгорания при помощи пневмотестера

Одним из условий работы двигателя внутреннего сгорания является обеспечение необходимой компрессии – давления топливовоздушной смеси (в бензиновых двигателях) или воздуха (в дизельных двигателях) в конце такта сжатия. Давление в конце такта сжатия зависит от:

– наполнения цилиндра перед началом сжатия – зависит от оборотов двигателя и пропускной способности впускных каналов;

– степени сжатия – соотношения объема цилиндра непосредственно перед сжатием (когда поршень в нижней мертвой точке) и объема в конце такта сжатия (когда поршень в верхней мертвой точке). Степень сжатия является расчетной величиной и закладывается при конструировании двигателя, в процессе эксплуатации она не меняется;

– герметичности надпоршневого пространства. Герметичность надпоршневого пространства определяется механическим состоянием двигателя. Основные места негерметичности – клапана, поршневые кольца, прокладка головки блока.

Одним из методов проверки текущего технического состояния является непосредственное измерение компрессии при помощи компрессометра. Кратко процедура выглядит так:

– из двигателя выкручиваются свечи и отключается топливоподача и зажигание (возможны варианты). Также рекомендуется демонтаж воздушного фильтра и полное открытие дроссельной заслонки;

– поочередно к свечному отверстию каждого из цилиндров подключается компрессометр (представляет из себя манометр с обратным клапаном);

– после подключения к каждому из цилиндров двигатель прокручивается стартером и определяется максимальное давление в цилиндре;

– анализируется давление в каждом из цилиндров и их разброс.

У этого метода есть свои преимущества и недостатки. Тремя основными недостатками являются:

– зависимость показаний от оборотов двигателя. При этом обороты при прокрутке стартером (250-350 об/мин) существенно отличаются даже от оборотов в режиме холостого хода (700-900 об/мин), не говоря уже о режимах частичных и полных нагрузок.

– недостаточная информативность теста для выявления не только проблемных цилиндров, но и первопричины недостаточного давления. Определенные методики для локализации мест неисправностей с помощью компрессометра существуют, но это тема отдельного материала;

– невозможность проведения теста на демонтированном двигателе, частично разобранном двигателе или двигателе с неработающим стартером.

Для того, чтобы устранить эти недостатки существует методика использования пневмотестеров – при этом, во-первых, анализируется непосредственно герметичность надпоршневого пространства (обороты не оказывают никакого влияния на измерения, так как коленчатый вал при проведении теста неподвижен), во-вторых, имеется возможность локализации неисправностей, в-третьих, имеется возможность проведения теста на снятом или частично разобранном двигателе или на двигателе с неработающим стартером, в-четвертых, показания пневмотестера более наглядны и, соответственно, понятны не только диагносту, но и владельцу автомобиля.

Герметичность надпоршневого пространства (один из основных показателей механического состояния двигателя) определяется по падению давления сжатого воздуха, подаваемого в цилиндр через свечное отверстие (на бензиновом двигателе) или отверстие для форсунки (на дизельном двигателе).

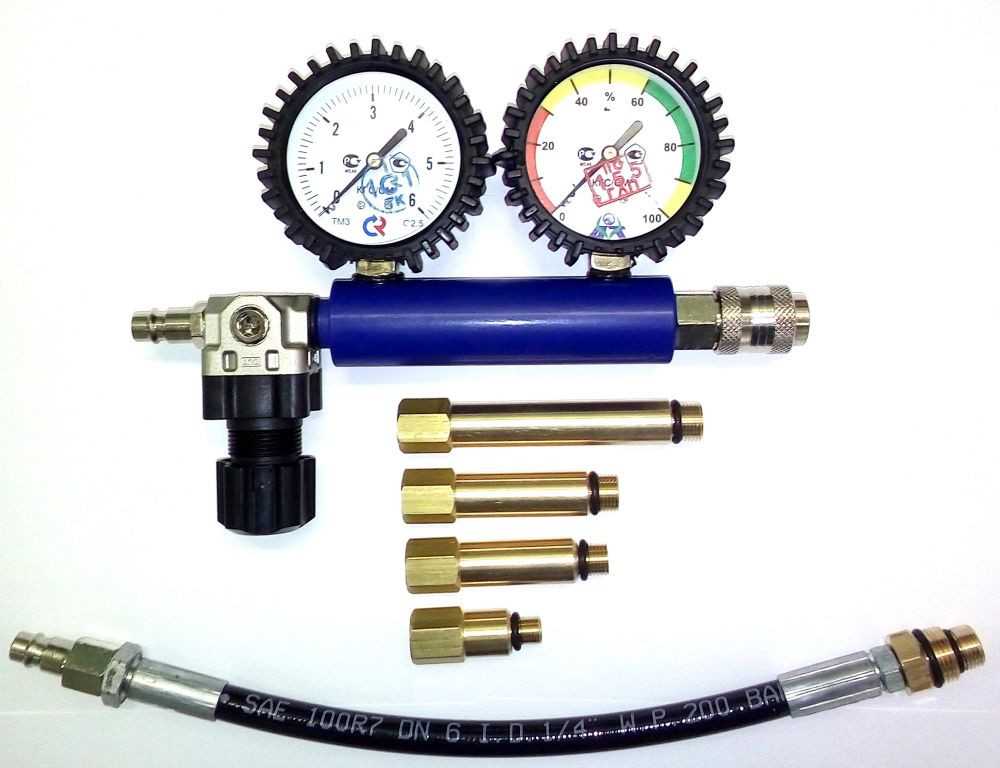

Для использования методики требуется наличие специального прибора – пневмотестера, который состоит из:

1 – входного штуцера, в который подается сжатый воздух с давлением 6-10 Атм;

2 – манометра для измерения давления подаваемого воздуха;

3 – регулятора давления подаваемого воздуха;

4 – обратного клапана;

5 – манометра для измерения давления в надпоршневом пространстве цилиндра, равного давлению подаваемого воздуха за минусом утечек (манометра контроля утечек);

6 – выходного штуцера;

7 – шлангов и адаптеров для подключения к свечному отверстию.

Оцениваем показания пневмотестера

Даже новое авто не даст стопроцентную герметичность, поскольку в моторе, в любом случае, присутствуют конструктивные зазоры, допускающие уровень утечки 15-20 процентов. В ходе эксплуатации автомобиля данные показатели увеличиваются до 30-40 процентов. Данная таблица позволит вам сориентироваться в показаниях пневмотестера.

Индикатор	Величина утечки %	Значение показателей
Зеленый	40%	Минимальная утечка, соответствующая новому мотору или мотору с нормальными техническими характеристиками
Желтый	70%	Удовлетворительное состояние уровня утечки. Однако утечка довольно велика и требует подробного выявления расположения. Рекомендованы ремонтные работы.
Красный	100%	Критический уровень утечки. Нужен капитальный ремонт, поскольку в цилиндре точно есть неисправности.
Красный		Состояние полной утечки: 1. Вероятнее всего, пневмотестер не подсоединен к мотору. 2. Элементы, воздействующие на герметичность надпоршневого клапана, или их часть, разрушены.

Если индикатор утечки сигнализирует красным, вам нужно более детально выяснить причину таких показателей и определить место утечки. Для этого сделайте следующее:

Снимаем крышку радиатора, расширительного бака, открываем маслозаливную крышку и достаем масляный щуп. А если у вас карбюратор, снимаем крышку воздушного фильтра.
Устанавливаем на входном манометре давление 2-6 Атм.
Теперь можно визуально определить места, посредством которых выходит воздух, либо по шуму, который воздух создает при выходе:
Если он выходит из масляного отверстия или гнезда масляного щупа, это говорит о разгерметизации пары поршень-цилиндр, каких-либо проблемах с поршневыми кольцами либо о разрушении поршня.
Выходит воздух из впускной системы — это указывает на то, что пара «впускной клапан — седло клапана» разгерметизирована. Вероятнее всего, сбой в работе либо прогар клапанного механизма.
Выходит воздух из глушителя — это указывает на негерметичность пары «седло клапана — выпускной клапан». Вероятнее всего, сбой в работе либо прогар клапанного механизма.
Воздух выходит из соседнего отверстия свечи — трещина в цилиндре либо разгерметизация прокладки ГБЦ.
Резкое повышение уровня жидкости в радиаторе либо расширительном баке (при этом можно заметить воздушные пузырьки) указывает на прогар прокладки ГБЦ, трещину в ГБЦ, либо в самом блоке присутствуют такие повреждения.
Также нельзя исключать сочетание всех данных видов повреждений.

Принцип работы лик-тестера

Функционирование пневмотестера базируется на измерении степени герметичности надпоршневого пространства. Делается это путем измерения падения давления подаваемого туда сжатого воздуха через отверстие свечи зажигания (предварительно выкрутив их) для бензиновых двигателей или отверстия форсунки для дизельного мотора.

Пневмотестер герметичности цилиндров подсоединяется входным отверстием к пневмомагистрали (как правило, эту роль играет стандартный компрессор воздуха, способный развивать давление до 5. 10 атмосфер, в зависимости от используемого прибора, точное значение рабочего давления указано в инструкции по эксплуатации). Корпус пневмотестера герметичен, и присоединяется к цилиндру с помощью имеющихся в комплекте переходника и шланга. Далее во входную магистраль от компрессора подается избыточное давление значением 5. 6 атмосфер.

В цилиндрах любого, даже нового, двигателя потери давления всегда будут иметь место. Это вызвано наличием зазоров в конструкции. Однако в новых цилиндрах размер этих зазоров будет незначительным, поэтому и падение давления будет находиться в пределах нормы. Если же цилиндр полностью или частично вышел из строя, то он будет пропускать воздух больше нормы.

Другими словами, если весь воздух, который входит в цилиндр, будет выходить из него в полном объеме (полная разгерметизация, значение 100% на втором манометре), это означает, что система полностью вышла из строя. Соответственно, чем меньше воздуха будет выходить наружу, чем более работоспособной она является. Шкала второго манометра не только проградуирована соответствующим образом, и показывает утечку в процентном отношении, но на нее также нанесены цветные участки, визуально показывающие, в каком состоянии находится тот или иной цилиндр. К вопросу эксплуатации пневмотестера для двигателя мы с вами вернемся немного позже, в соответствующем разделе.

Пневмотестер

Пневмотестер или лик-тест — это тестер герметичности цилиндров двигателя. Он позволяет определить, степень износа сопрягаемых деталей поршневой группы путем подачи внутрь сжатого воздуха, показывая на манометре падение давления в процентах из-за утечки воздуха в цилиндре ДВС. Преимуществом пневмотестера перед компрессометром является то, что, во-первых, он способен выявить даже малые утечки, которые стандартный компрессометр выявить не в состоянии, а во-вторых, пневмотестер покажет непосредственно значение утечки (по ее величине делают вывод, в каком узле возникла проблема).
