АвтоНовости / Обзоры / Тесты

Как Проверить Датчик Температуры Наружного Воздуха

Проверка температурных датчиков

Современные кондюки имеют развитую систему самодиагностики, которая получает информацию от разных датчиков и на основании этого изменяет характеристики системы либо выдаёт коды ошибок.

Одним из типов таких датчиков являются термодатчики, обычно полупроводниковые термисторы.

Самые обыкновенные кондюки кондюки имеют, как минимум, два термодатчика во внутреннем блоке, а более умственные еще больше.

Разглядим подробнее где их устанавливают и как их проверить.

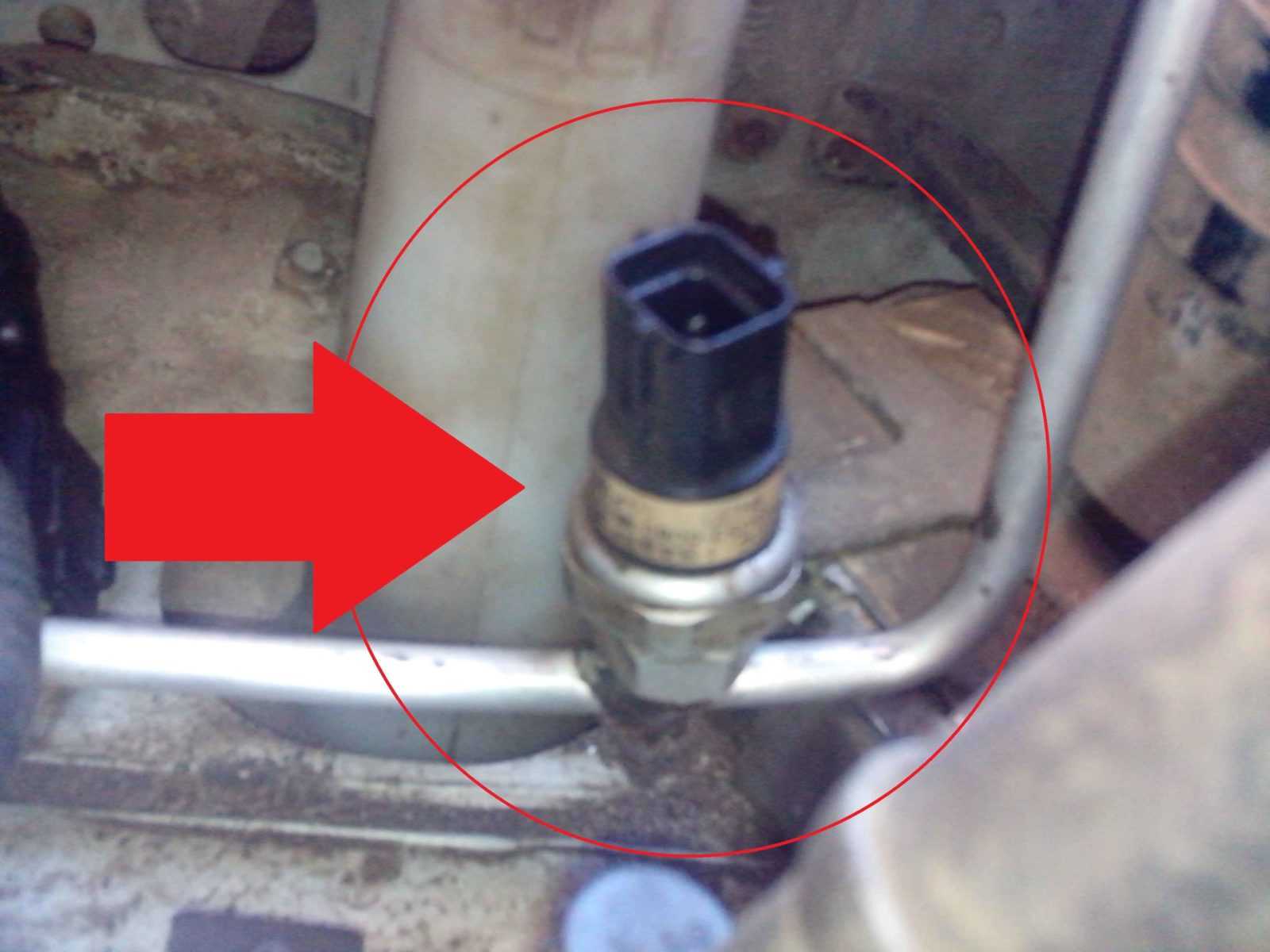

Как проверить датчик кондиционера на неисправность

Зачастую владельцы автомобилей, оснащенных представленной системой, сталкиваются с тем, что в один прекрасный момент, кондиционер попросту перестаёт работать. Нередко, причина подобной неисправности кроется в поломке ДВД. Рассмотрим некоторые наиболее распространённые случаи поломки ДВД и способы из выявления.

На начальном этапе проверки работоспособности указанного датчика следует провести его визуальный осмотр. Необходимо убедиться в отсутствии повреждений и загрязнений на его поверхности

Кроме этого следует обратить внимание на проводку датчика и удостовериться в том, что она находится в исправном состоянии

Если визуальный осмотр не выявил причин сбоев в его работе следует прибегнуть к более детальной диагностики с помощью омметра.

Последовательность действий в данном случае будет выглядеть следующим образом:

  • Снять подводные провода от ДВД;
  • Подвести к выводам датчика зажимы омметра, при этом выставленный диапазон сопротивления должен составлять не менее 100 кОм;
  • Замерить сопротивление датчика тестером.

По результатам проведённых замеров можно сделать вывод об исправности ДВД.

Итак, датчик является работоспособным при условии, если:

  1. При наличии избыточного давления в магистрали, омметр должен регистрировать сопротивление не ниже 100 кОм;
  2. При наличии недостаточного давления в системе, показания мультиметра не должны переваливать за отметку в 10 Ом.

Во всех остальных случаях, можно считать, что ДВД утратил свою работоспособность. Если же по результатам проведенного теста оказалось, что датчик рабочий, следует проверить датчик на «кз». Для этого одну клемму нужно кинуть на один из выводов ДВД, а второй прикоснуться к «массе» автомобиля.

При наличии недостаточного давления в представленной системе, рабочий датчик выдаст не менее 100 кОм. В противном случае можно делать вывод о том, что датчик вышел из строя.

Общая информация

Кондиционер в автомобиле работает по похожему принципу, что и стандартный бытовой
моноблок. Автомобильный кондиционер так же представляет собой закрытое герметичное
устройство, внутри которого есть холодильный агент (он же фреон), компрессор, вентилятор,
испаритель, конденсатор и прочие компоненты, которые можно встретить и в обычном
домашнем аппарате.

Принцип работы так же очень схож и основан на превращении фреона из
жидкого состояния в газообразное.

Чтобы вся система работала безотказно на протяжении долгих лет, автомобильные
кондиционеры оснащаются дополнительными датчиками. Датчики давления кондиционера —
один из них. Он следит за повышением и понижением давления в системе кондиционирования.
Зачастую есть два отдельных датчика, отвечающих за высокое и низкое давление.

Если в кондиционере обнаружится недостаток фреона, сработает датчик низкого давления
кондиционера и система отключится. Если фреона будет слишком много и давление поднимется
выше нормы, датчик высокого давления зафиксирует эту проблему и заблокирует работу
компрессора.

Эти небольшие компоненты системы способны предотвратить множество проблем, связанных с
эксплуатацией и ремонтом

Поэтому важно регулярно следить за техническим состоянием
автокондиционера и за датчиками давления в том числе, чтобы они могли исправно выполнять
свою работу

Как найти температурный датчик в кондиционере

Внутренний блок:

Датчик температуры комнатного воздуха

Это тот самый датчик, который задаёт режим работы компрессора .

Датчик температуры испарителя (установлен в средней точке испарителя)

Он служит для отключения компрессора при температуре испарителя ниже нуля, или индикации ошибки, во избежание обледенения испарителя.

  • Температурный датчик на выходе из испарителя
  • Датчик температуры электродвигателя вентилятора

Отключает двигатель при перегреве, предупреждая возгорание.

Перегрев обычно случается в случае межвиткового замыкания.

Термопредохранитель в клеммной колодке При превышении температуры срабатывания (чаще всего около 90 0 С) он сгорает, размыкая цепь питания кондиционера.

Внешний блок:

Датчик температуры наружного воздуха

Этот датчик служит для ограничения работы кондиционера при температуре на улице ниже его рабочего диапазона

Кондиционер просто не включится, если температура на улице ниже его предела.

Датчик температуры конденсатора (может быть установлено несколько, в разных точках)

Функция этого датчика — поддержание давления конденсации в заданном пределе при изменении температуры на улице.

Датчик температуры нагнетания компрессора

По температуре нагнетания можно косвенно определить давление, и если оно выше нормы, то кондиционер выдаёт ошибку.

Датчик температуры газовой магистрали

Датчик газовой магистрали дублирует датчик низкого давления, и выдаёт ошибку при его чрезмерном снижении.

  • Температурный датчик на двигателе вентилятора
  • Термопредохранитель на соединительной колодке

Также существуют системы с определением уровня конденсата с помощью термодатчиков, вместо механического поплавка.

Принцип действия масляного датчика

Для полного понимания процесса проверки, вкратце рассмотрим как работают разные датчики давления масла. Для начала следует узнать какого типа установлен датчик. На сегодня используется два вида устройств: механические (чаще установлены на старых автомобилях) и электронные (более новые датчики их устанавливают на все современные автомобили).

Принцип действия механических ДДМ

В своем составе датчик имеет мембрану способную изменять форму под воздействием определенной силы. То есть с ростом давления на ДДМ, она прогибается сильнее, и тем самым оказывает воздействие на размещенный в устройстве стержень, который оказывает давление на жидкость в специальной герметичной емкости. На втором конце емкости расположен еще один стержень, отвечающий за изменение положение стрелки дифманометра (или манометра). При возрастании давления стрелка отклоняется вправо, при падении – влево.

Сегодня можно найти и более современные модели механических датчиков давления масла. Конструкционно они схожи с обычными, только на мембране размещается переменный резистор, изменяющий электрическое сопротивление в зависимости от силы прикладываемой к нему.

То есть чем сильнее прогибается мембрана и давит на резистор, тем больше становится значение электрического сопротивления. В случае отсутствия какого-либо давления, сопротивление находится в пределах нуля. Эти данные считываются электронным блоком управления (ЭБУ) автомобиля и выдаются соответствующие сигналы.

Программное обеспечение блока управления контролирует нахождение сигнала от датчика давления масла в определенном интервале, который соответствует нормальному рабочему давлению масла в системе автомобиля. К таким датчикам чаще подключаются стрелочные (аналоговые) манометры для отображения абсолютного давления.

Хотя по факту они являются вольтметрами, поскольку изменение положения стрелки зависит от показателя сопротивления на резисторе.

Принцип действия электронных ДДМ

Электронный ДДМ состоит из следующих деталей:

  • шток;
  • сигнальная лампочка;
  • контакты;
  • мембрана.

Конструктивно электронный датчик давления изготовлен так, что при отсутствии какой-либо воздействующей силы (мембрана ровная) цепь питания сигнальной лампы на приборной панели замкнута, и соответственно выключается только при наличии определенных условий. То есть в случае появления давления мембрана изгибается и воздействует на шток, который механическим способом размыкает электрическую цепь – лампа тухнет.

Однако есть и другие способы диагностики исправности датчика давления масла.

Устройство и основные элементы

Конструкция устройства считается самой сложной из всех элементов . Кондиционер в современном автомобиле состоит из:

  • компрессора;
  • конденсера (конденсатора);
  • магистралей высокого и низкого давления;
  • ресивера с осушителем;
  • испарителя;
  • расширительного клапана (дросселя);
  • элементов электрооборудования (датчиков).

Система полностью герметична и закольцована магистралями. Работу кондиционера обеспечивает специальный газ – хладагент, поглощающий влагу и отдающий тепло.

Схема устройства и основных элементов системы кондиционирования

Компрессор

Давление, создаваемое компрессором, обеспечивает передвижение хладагента далее по системе кондиционирования. Разделяя всю систему на контуры высокого и низкого давления, он приводится в действие от коленчатого вала посредством ременной передачи. Дополнительно конструкция оснащается механизмом отключения, в качестве которого чаще всего применяется электромагнитная муфта.

Конденсер

Главная задача элемента – охлаждение хладагента. Конденсатор, устанавливаемый перед радиатором , состоит из изогнутых трубок. Между собой их соединяют перегородки, увеличивая площадь охлаждения и обеспечивая более высокую теплоотдачу. Газ в конденсаторе охлаждается потоками воздуха во время движения автомобиля. Также охлаждение может происходить и принудительно – с помощью вентилятора.

Магистрали

Делятся на два типа: высокого и низкого давления. Первые рассчитаны на повышенное температурное воздействие: в нагретом виде температура хладагента может достигать 110 градусов. Также магистрали устойчивы к повышенным нагрузкам и способны выдерживать давление до 1500 кПа, создаваемое при нагнетании хладагента.

В магистрали низкого давления газ попадает после прохождения через испаритель. К этому моменту давление хладагента уже близко к атмосферному, поэтому в качестве магистралей низкого давления применяются обычные трубки.

Осушитель

Емкость со специальным наполнителем, способным удерживать влагу, применяется для устранения влаги, попавшей в систему. Без осушителя капли воды, образующиеся в результате перепада температур, стали бы кристаллизироваться. Маленькие кусочки льда способны повредить систему, в первую очередь – компрессор.

Испаритель

Испаритель – второй радиатор системы кондиционирования, размещаемый под приборной панелью в салоне автомобиля (в модуле HVAC). Данный элемент испаряет хладагент, забирая тепло из окружающей среды. Также на нем устанавливается датчик температуры, регулирующий работу компрессора и препятствующий обледенению испарителя.

На поверхности радиатора появляется конденсат. Чтобы влага не попала на другие элементы, испаритель оснащен дренажной системой, выводящей конденсат наружу. Принудительную подачу охлажденного воздуха в салон автомобиля обеспечивает электровентилятор, установленный на испаритель.

Электрооборудование

Электрооборудование системы кондиционирования выполняет несколько функций:

  • сохранение заданной температуры;
  • принудительная подача воздуха;
  • управление всей системой.

За поддержание работы кондиционера отвечает электронный блок управления, который принимает и анализирует сигналы со следующих сенсоров:

  • датчики высокого и низкого давления;
  • датчик температуры испарителя;
  • датчик забортной температуры;
  • датчик положения дроссельной заслонки;
  • датчик температуры охлаждающей жидкости.

Полученные данные поступают в блок управления, который, в свою очередь, управляет работой муфты компрессора.

Роль датчика высокого давления в системе кондиционирования

Представленная система отличается наличием самых разнообразных узлов, позволяющих обеспечивать бесперебойную подачу охлажденного воздуха в салон машины. Одним из ключевых элементов системы климат-контроля является датчик с маркировкой G65.

Он предназначен в первую очередь для того, чтобы предохранять систему от поломок, вызванных избыточным давлением. Дело в том, что представленная система поддерживается в работоспособном состоянии при наличии среднего рабочего значения в контуре высокого давления, в зависимости от температурного режима. Так, при температуре в 15-17 0С, оптимальное давление составит порядка 10-13 кг/см2.

Из курса физики известно, что температура газа находится в прямой зависимости от его давления. В конкретном случае в роли газа выступает хладагент, к примеру, фреон. При росте температуры, давление в системе климат-контроля начинает расти, что нежелательно. В этот момент начинает срабатывать ДВД. Если ознакомиться со схемой системы кондиционирования автомобиля, становится ясно, что этот датчик привязан к вентилятору, посылая в нужный момент сигнал для его отключения.

Циркуляция и поддержание рабочего давления хладагента в рассматриваемой системе осуществляется благодаря компрессору, на котором установлена электромагнитная муфта. Это приводное устройство обеспечивает передачу крутящего момента на вал компрессора от двигателя авто, посредством ременной передачи.

Работа электромагнитной муфты – результат действия рассматриваемого датчика. Если давление в системе превысило допустимый параметр, датчик посылает сигнал на муфту компрессора и последний перестаёт работать.

Кроме всего прочего, при появлении сбоев в работе того или иного узла системы, может возникнуть ситуация, когда в контуре высокого давления, этот рабочий показатель начнёт приближаться к аварийному значению, что может привести к серьезным последствиям.

Как только возникли подобного рода обстоятельства, в работу вступает всё тот же ДВД.

Датчики температуры кондиционера

Алгоритм работы сплит-систем задают два основных сенсора: датчик температуры воздуха и испарителя внутреннего модуля. Эти устройства входят в любую стандартную комплектацию, включая бюджетные модели. Климатические системы среднего и высокого класса имеют больше термодатчиков. Сенсорные устройства различаются по исполнению и сопротивлению. Чаще всего используются полупроводниковые терморезисторы. Принцип их работы основан на изменении сопротивления полупроводника в зависимости от понижения или повышения температуры окружающей среды.

Для измерения показателей воздуха внутри помещения и на улице применяется устройство в форме капли. Термодатчик NTS для испарителя и конденсатора изготавливается в виде цилиндра. С обратной части устройства расположен контактный разъем для подключения к плате управления, детали соединяются проводом.

Для конкретных устройств оно зависит от технических особенностей оборудования. Измерительные приборы устанавливаются во внешнем и внутреннем блоке сплит-системы.

Внутренний модуль:

  • Датчик температуры воздуха в помещении определяет режим эксплуатации компрессора.
  • На испарителе установлено два индикатора, устройство в средней точке отключает компрессионный блок, если температура теплообменника опускается ниже 0°C. Это предотвращает обледенение узла. Второй сенсор отслеживает данные на входе испарителя.
  • Термодатчик, встроенный в электродвигатель вентилятора, предотвращает перегрев и возгорание агрегата в случае короткого замыкания.
  • Терморегулятор клеммной колодки выполняет роль предохранителя при нагреве до 90°C.

Наружный модуль:

  • Датчик контроля температуры конденсатора – на основе его данных в системе изменяется давление хладагента. Для снятия точных показаний устанавливается несколько датчиков в разных точках теплообменника.
  • Термодатчик наружного воздуха – предотвращает включение системы при температуре ниже рабочего предела. Климатическая система блокирует старт при низких отрицательных показателях термометра.
  • Датчик температуры нагнетания компрессора помогает определить давление, в случае превышения нормативов система выдает код ошибки.
  • На газовой магистрали установлено устройство, дублирующее работу датчика низкого давления.
  • Мотор вентилятора и колодка с клеммами оборудованы термодатчиками, срабатывающими при сильном нагреве.

Возможные неисправности и замена

Современные кондиционеры оснащаются функцией самодиагностики. Аппараты тестируют собственные узлы, при выявлении неисправностей на дисплее выдают соответствующие коды. Выход из строя датчика температуры – наиболее частая поломка. В результаты вибрации узлов у чувствительных сенсоров сбивается настройка. Они теряют способность к точному измерению температуры.

Сенсорные устройства осматривают визуально, чтобы выявить повреждение провода. При отсутствии внешних неисправностей приступают к диагностике:

  1. Разъем датчика отсоединяют от платы.
  2. Сопротивление устройства проверяют мультиметром или омметром, прозванивая его контакты на минимальных и максимальных показателях.
  3. На экране появятся данные, которые необходимо сравнить с номинальными показателями, указаными в характеристиках модели. Расхождения в цифрах говорят о поломке детали.
  4. Для устранения неисправности необходимо заменить датчик температуры. Эта запчасть не подлежит ремонту. Приобретается аналогичная марка устройства, рассчитанная на номинальное сопротивление блока. Для внутреннего модуля в пределах 5-20 КОм, для наружного 10-50 КОм.

Проверка работы датчика давления кондиционера 1K0959126E (A,B,D) (Фото, скрины)

Я здесь живу

Предыстория. Разгерметизировался по электрическому разъему датчик давления кондиционера 1K0959126D. После заправки и замены на 1K0959126E, оказалось, что климат не «видит» новый датчик. Началось изучение информации о принципе работы этих датчиков. На форуме никакой системы не нашел. Поэтому ниже это размещу. Из двух новых датчиков 1K0959126E ни один не работал.

Первоначальный номер 1K0959126A, потом были 1K0959126B, 1K0959126D, 1K0959126E, 5K0959126. Все идентичны. Работа датчиков.

Проверяем исправность датчиков. -5В подаем на контакт 1 датчика, +5В — контакт 3. На втором смотрим импульсы осциллографом. По-другому датчик не проверить. Работа датчика описана выше в выдержке из программы самообучения. Проверялись три датчика. 1K0959126E показал прямую линию (два датчика), хотя это просто замена номера, т.е. датчик не работает. 113591755 HANS PRIES и 1K0959126D работают абсолютно идентично.

На экране осциллографа разницы нет. Оба работают одинаково. Если подключить датчик к разъему под капотом, оставив «висеть» на воздухе», после включения зажигания на диагностическом приборе увидим следующее

3-я группа, 1-е окно 0.0 bar. При неисправном датчике будет прочерк. Как видно, проверку работоспособности можно провести без установки в систему кондиционирования, актуально, как оказалось. Оригинальный датчик вернуть, практически, не реально. Неоригинал гораздо проще.

This is for a New GENUINE OE A/C Pressure Switch # 1K0 959 126 E ( 1K0959126E )

This item is Audi / VW OE # 1K0 959 126 E ( 1K0959126E )

This item is also known as the A/C Thrust Sensor or the High / Low Sensor.

This item replaces the older Audi / VW OE #’s: — 1J0 959 126 — 1K0 959 126 A — 1K0 959 126 B — 1K0 959 126 D

Я здесь живу

Тогда другой вопрос, по программе самообучения с сигнального провода должен меандр быть, если подать 5В на питающие контакты. Нагрузку какую-то надо «вешать» на сигнальный выход, чтоб осциллографом смотреть? Ибо на двух датчиках вижу прямую линию. 6 кОм вешал на и «-» и на «+». Датчики оба 1K0959126E.

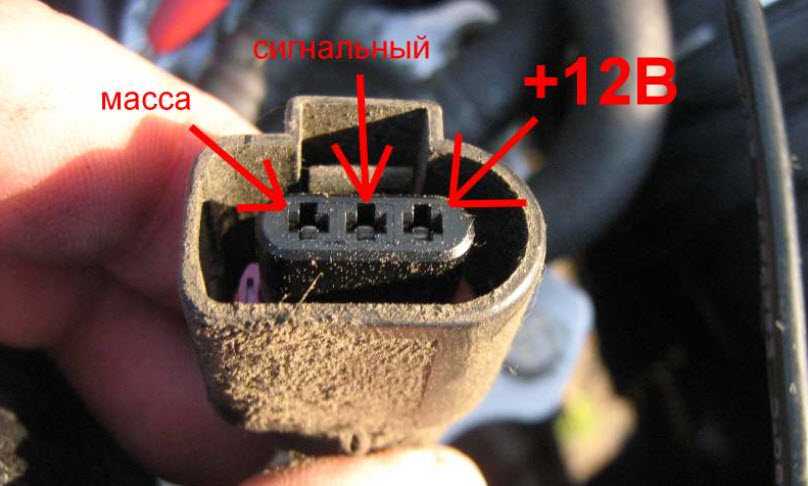

На штеккере датчика питание и «земля» есть. Обрыва сигнального провода тоже не нашел. Осталось попробовать снять с рабочей машины.

Я здесь живу

Я ж написал, что питание есть, Сигнальный провод в зоне видимости целый, его не прозванивал, часть жгута вскрыл. До того как датчик лопнул, все работало. Стоял 1K0 959 126 D. Поставил 1K0 959 126 E. Его комп не видит. Ошибка — обрыв или замыкание на массу. После этого тестером смотрел питание на разъеме, вскрыл часть жгута. Все на месте. Подключил второй датчик 1K0 959 126 E к разъему, не устанавливая ,результат тот же. Ибо, чтобы поменять датчик, надо поразбирать машину. Потом покажу.

Подключил этот датчик к лабораторному источнику 5В, в надежде меандр увидеть на сигнальном проводе, там тишина. Вот и думаю, «то ли лыжи не едут, то ли я еб. тый.» Осталось снять датчик с другой машины и проверить. Должны ли быть импульсы на сигнальном проводе при подключении питания к датчику? И как нагрузить сигнальный провод, что бы их увидеть?

Источник

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

  1. Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
  2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
  3. Отсоедините от термоэлемента колодку с проводами.
  4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

  • мультиметр или другой прибор, способный мерить сопротивление цепи;
  • небольшая емкость для воды (можно обычный стакан);
  • термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Проверка технического состояния указателя и датчика температуры охлаждающей жидкости

Постоянное напряжение на указатель температуры (конт­рольной лампы) подается от питающего провода приборной панели через выключатель зажигания и плав­кий предохранитель. Заземляющая часть цепи стрелочного указателя управляется датчиком. Датчик содержит терморезис­тор – компонент, электрическое сопро­тивление которого уменьшается при его нагревании. Пока двигатель не прогрет, сопротивление датчика высоко, сила тока, идущего через стрелочный указа­тель, мала и стрелка прибора указателя остается в левом (холодном) секторе шкалы указателя. По мере повышения температуры жидкости и падения сопро­тивления датчика сила тока возрастает и стрелка указателя перемещается в правый сектор шкалы.

На моделях с контрольной лампой температуры охлаждающей жидкости питание в цепь лампы подается от щитка приборов. Заземляющая часть цепи лам­пы управляется датчиком. Датчик пред­ставляет собой выключатель, который срабатывает при определенной темпера­туре и замыкает цепь. Если лампа уста­новлена в дополнение к стрелочному указателю, датчики указателя и лампы собраны в единый блок с двумя провода­ми – по одному для заземляющих частей цепи указателя и лампы.

Если стрелочный указатель темпера­туры не работает, сначала проверяют другие приборы на щитке. При не работающих приборах проверяют подачу пи­тания на приборную панель. Если пока­зания приборов нестабильны, возможно неисправен стабилизатор, который вмонтирован в печатную плату щит­ка приборов.

При неработающем указателе температуры охлаждающей жидкости прежде всего необходимо проверить соответствующий предохранитель. Если он исправен, следует отсоединить провод от датчика температуры охлаждающей жидкости и ненадолго замкнуть его на «массу» при включенном зажигании. Стрелка указателя должна полностью отклониться, в противном случае датчик неисправен. Если стрелка не отклоняется, следует подать на указатель напряжение аккумулятора (12 В). Если стрелка не отклоняется и в этом случае, необходимо заменить указатель.

Такие же основные принципы проверки применимы и к проверке исправности контрольной лампы. Лампа должна заго­реться при заземлении соответствующе­го провода.

Учитывая вышеописанный принцип работы датчика температуры, его детальную проверку осуществляют измерением зависимости сопротивления от температуры. Для этого датчик снимают с двигателя и погружают в воду, предварительно подсоединив омметр к выводу датчика и его корпусу. Постепенно нагревая воду, измеряют сопротивление датчика и температуру воды и сравнивают полученные значения с номинальными.

В дизельных двигателях используют двухэлементные датчики температуры охлаждающей жидкости: один из элементов – в цепи указателя температуры, а второй – в цепи управления калильными свечами. Оба элемента проверяют аналогично вышеописанному. Омметр при этом подсоединяют к выводу проверяемого элемента и корпусу датчика. Оба элемента датчика, как правило, имеют разные температурные зависимости сопротивления.

Технические данные для датчиков температуры охлаждающей жидкости в каталогах и руководствах по ремонту автомобилей часто приводятся для определенной температуры, т. е. указывается тип датчика и его сопротивление при данной температуре.

Источник

Нюансы самодиагностики

Важно понимать, что далеко не все неисправности определяются путём самодиагностики системы контроля климата на автомобилях корейского автопроизводителя Hyundai. Но всё же с помощью этой процедуры, которую крайне просто выполнить своими руками, можно обнаружить наличие проблем с датчиками, а также отсутствие контактов в той или иной цепи

Но всё же с помощью этой процедуры, которую крайне просто выполнить своими руками, можно обнаружить наличие проблем с датчиками, а также отсутствие контактов в той или иной цепи.

На примере популярнейшего в России и странах СНГ кроссовера рассмотрим процесс самодиагностики. Выполняется она следующим образом:

  • в замок зажигания вставляется ключ;
  • ключ проворачивается до отметки ON;
  • либо же запускается двигатель;
  • на блоке управления находится кнопка Auto;
  • эта кнопка нажимается и удерживается;
  • параллельно 4 раза подряд нажимается кнопка с пометкой OFF;
  • после этого кнопку Auto следует отпустить.

Выполнив поэтапно все описанные процедуры, дисплей начнёт мигать. По окончанию мерцания вы увидите на экране двухзначный код. Именно он даёт понять, о какой ошибке и проблеме идёт речь, и что мешает нормальной работе системе климат-контроля в вашем корейском кроссовере Tucson.


Hyundai i40

Наиболее предпочтительным и желаемым кодом для всех автовладельцев считается 00. Он говорит о том, что никаких неисправностей в результате самодиагностики обнаружено не было. Но есть целый ряд других цифровых значений, по которым можно определить характер неисправности и её дислокацию.

  • 24. Сообщает о коротком замыкании в цепи датчика, который отвечает за контроль параметров влажности воздуха.
  • 23. В цепи этого же датчика произошёл обрыв.
  • 22. Тут речь идёт о проблемах с датчиком положения заслонки.
  • 21. В этом же датчике обнаружено короткое замыкание или же обрыв электроцепи.
  • 20. Такая ошибка сообщает о неисправностях в датчике заслонки, смешивающей холодный и горячий воздух.
  • 19. Этот датчик столкнулся с обрывом или коротким замыканием.
  • 18. В датчике температуры испарителя произошло короткое замыкание электроцепи.
  • 17. В предыдущем датчике имеется обрыв.
  • 16. Тоже короткое замыкание, но уже в датчике температуры жидкости охлаждения.
  • 15. В этом же контроллере произошёл обрыв цепи.
  • 14. Указывает на короткое замыкание в датчике, который контролирует наружную температуру.
  • 13. В датчике наружной температуры есть обрыв электрической цепи.
  • 12. Проблема в виде короткого замыкания со стороны датчика температуры салона.
  • 11. В салонном датчике температуры имеется обрыв электроцепи.

Отталкиваясь от появившегося кода на дисплее, вы с помощью самодиагностики сможете определить некоторые неисправности.

Но полагаться полностью только на самодиагностику не стоит. Она даёт лишь поверхностные ответы и не может проконтролировать работу всех узлов системы контроля климата. Это лишь подсказка и дополнительный инструмент для определения точных неисправностей климат-контроля на автомобилях Hyundai от корейского производителя.

Проверка датчика температуры на работоспособность и дальнейшая замена

Первым шагом будет обесточивание стиральной конструкции. Затем машину нужно разобрать. Самый простой вариант – это достать термистор из стиральной машинки, который расположен внутри ТЭНа. В большей части различных моделей стиралок от разных компаний производителей нагревательный элемент находится в их нижней (цокольной) части.

Выполняем изъятия термистора в четыре действия:

  1. Снимаем заднюю панель стиральной машинки;
  2. Отсоединяем от датчика провода, которые направлены на регулятор температуры (внешний);
  3. Немного ослабляем винт, который придерживает ТЭН;
  4. Извлекаем термистор из устройства.

Вот термистор в наших руках. Чтобы его проверить, вам понадобиться мультиметр, с помощью которого мы сможем померять сопротивление. Пройдем все поэтапно:

  1. Сначала нужно настроить мультиметр на измерение сопротивления;

  2. Теперь необходимо присоединить проводки к контактам этого датчика. (Справка: 20 градусов – это около 6000 Ом, или 6кОм);
  3. Проверяем работоспособность: для этого опустим датчик в горячую воду, при этом смотрим на результаты мультиметра. Датчик работоспособен в случае, когда сопротивление будет ниже. К примеру, если температура 50 градусов, то показатель сопротивления должен равняться примерно 1350 Ом.

В итоге работа датчика становится невозможной. Замена производиться следующим образом. Для начала купите новый датчик (желательно комплект, в который входи еще и переключатель) и установите его на месте старого, после чего соберите все в том же порядке.

Биметаллический датчик температуры также труднодоступен, к нему необходимо так же пробираться через бак. Потом отсоединять провода от термостата.

Затем контакты подсоединяем к мультиметру, и смотрим результат сопротивления. Нагрейте воду до горячей температуры и опустите в нее датчик – данное действие необходимо для того, чтобы проверить изменения в сопротивлении. Если показатели сопротивление резко упали, значит, термодатчик работоспособен, если же нет, то он требует замены.

В основном биметаллические датчики ломаются из-за износившейся пластинки. В таком случае замена датчике очень проста, купите новый термостат (такой же) и установите на место старого.

Признаки поломки датчика температуры: основные поломки

Вот несколько основных признаков.

  • При разном стиральном режиме и определенной выбранной вами температуры нагревательный элементдоводит воду в стиральной машинке до кипячения;
  • Во время процесса стирки, корпус машинки очень сильно накаляется, а из двери загрузочного люка идет пар.

Если в вашей стиральной машинке есть такая проблема, то от нее необходимо немедленно избавится. В противном случае это может привести к сгоранию вашего нагревательного элемента. И не забывайте, что замена ТЭНа в несколько раз дороже, чем замена датчика температуры.

Заменить датчик температуры в стиральной машине довольно легкое и простое задание, с которым может справиться абсолютно любой человек. Вам всего лишь нужно купить точно такой же температурный датчик и поставить его на место старого. Желаем вам удачи!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
