Как правильно запаять радиатор автомобиля

Как запаять алюминиевый радиатор в домашних условиях

Прежде чем переходить непосредственно к пайке, сначала вам необходимо снять батарею, слить с нее всю жидкость, затем хорошо ее просушить. После подготовки можно переходить одному из способов пайки. Они отличаются в зависимости от того, выбрали ли вы флюс, плавень или медь.

Способ 1

Для данного метода вам понадобятся следующие материалы и инструменты:

Материалы и инструменты необходимые для пайки батареи первым способом.

  • мелкие железные опилки;
  • припой (лучше использовать П300А или П250А);
  • канифоль;
  • паяльник мощностью от 100 Вт;
  • наждачная бумага;
  • напильник;
  • тигель из керамики.

Начать работу необходимо с приготовления плавня и припоя. Для этого вам понадобится;

  • висмут;
  • олово;
  • натрий сернокислый;
  • поваренная соль;
  • хлористый литий;
  • криолит;
  • хлористый калий.

Сначала нужно сделать припой – смешать висмут с оловом. Их нужно расплавить в тигле в соотношении 95 (олово) к 5 (висмут). После чего нужно сделать плавень: добавьте поваренную соль (6,5%), хлористый калий (56%), хлористый литий (23%), натрий сернокислый (4%) и криолит (10%). Сосуд с раствором нужно плотно закупорить, потому что смесь быстро впитывает влагу. Прогрейте поверхность паяльником, после этого нанесите на рабочую область получившийся плавень. Далее можно наносить припой, чтобы закрыть трещину.

Инструкция по пайке:

  1. Первым делом место вокруг трещины нужно зачистить наждачной бумагой. Но ни в коем случае не царапайте поверхность батареи.
  2. Приготовьте смесь расплавленной канифоли с опилками в пропорции 2 к 1.
  3. Очистите паяльник от налета, включите его в электрическую сеть для нагрева.
  4. Подготовленную поверхность радиатора обработайте смесью из канифоли. При этом канифоль нужно наносить на прогретую поверхность, а не на паяльник, иначе она может обуглиться и потерять свои свойства. Смесью канифоли и опилок можно заделать лишь небольшие трещины, в противном случае вам понадобится плавень.
  5. После обработки флюсом/плавнем лудите поверхность, делая при этом кругообразные движения, как бы протирая ее.
  6. Со временем канифоль начнет растекаться, но вы должны продолжать лудить, при этом, начать добавлять припой с опилками, цепляя его паяльником.
  7. Запаяйте трещину припоем окончательно.

Смысл каждого компонента в следующем: опилки очищают поверхность, тем самым снимают с нее оксидный налет, а канифоль защищает рабочую область от воздуха и не дает ей быстро окисляться.

По окончании всех работ не забудьте проверить качество пайки. Заполните батарею водой (желательно подкрасить ее марганцовкой). Оставьте радиатор на пару часов. Если течь не обнаружена, то работа выполнена корректно.

Способ 2

Чтобы не готовить плавень, поврежденный участок можно закрыть небольшим слоем меди. Для работы вам понадобится:

Материалы и инструменты необходимые для пайки алюминиевого радиатора отопления вторым способом.

  • наждачная бумага;
  • батарейка;
  • паяльник;
  • припой;
  • флюс;
  • медная проволока диаметром около 1 мм;
  • раствор медного купороса.

Когда все материалы и инструменты найдены, подготовительные мероприятия завершены, можно переходить непосредственно к работе. Пайка радиатора осуществляется следующим образом:

  1. Зачистите поверхность вокруг поврежденного участка наждачной бумагой.
  2. Капните большую каплю медного купороса на поврежденную область.
  3. Присоедините «минус» от батарейки к радиатору, а «плюс» к медному проводу.
  4. Другой конец проволоки из меди присоедините к «капле» купороса так, чтобы провод не касался батареи.
  5. Подождите некоторое время, пока не появится тонкий слой меди на поверхности батареи (слой под каплей медного купороса).
  6. Теперь поверхность нужно промыть, а затем высушить. Только после этого можно переходить к лужению паяльником и пайке.
  7. Запаяйте трещину припоем.

Основная неисправность

Несмотря на хрупкость конструкции, радиатор может служить годами. Его главными врагами являются некачественная охлаждающая жидкость и посторонние предметы, способные вызвать механическое повреждение. Тосол или антифриз сами по себе не являются слишком активными веществами, способными разрушить защитную оксидную пленку, да и в реакцию с чистым алюминием практически не вступают. Но если охлаждающая жидкость не соответствует предусмотренным химическим стандартам, она способствует коррозионным процессам, в результате чего стенки сот устройства постепенно разрушаются.

Механические повреждения радиатора чаще всего возникают при дорожно-транспортных происшествиях, наезде на бордюры, пни и т.д. Кроме этого, устройство может быть случайно повреждено и во время ремонта автомобиля. В любом случае результат один – течь из пробитой соты. Размер пробоины определяет возможность ремонта. Если теплообменник сильно не пострадал, а размер проблемной зоны составляет несколько квадратных сантиметров, его можно попытаться восстановить. Другого варианта починить радиатор алюминиевый (как запаять его — разберемся далее) не существует.

Поиск протечки радиатора

Если на месте стоянки автомобиля вдруг образовалось пятно, значит система охлаждения дала течь. Для того, чтобы быстро и без труда определить причину, рекомендуется следовать легкому правилу осмотра.

  • Первоначально нужно убедиться, что внешних повреждений как таковых нет. Перед тем, как снимать радиатор, нужно тщательно осмотреть все трубки и бачки на предмет механических повреждений.
  • Возможно во время движения система задела какой-либо выступ, из-за чего образовалась трещина. На этом этапе также стоит проверить теплообменник системы отопления салона.
  • Далее, если внешних признаков поломки обнаружено не было, нужно подготовиться к демонтажу всей системы охлаждения. С этой целью нужно сначала слить из системы всю жидкость.

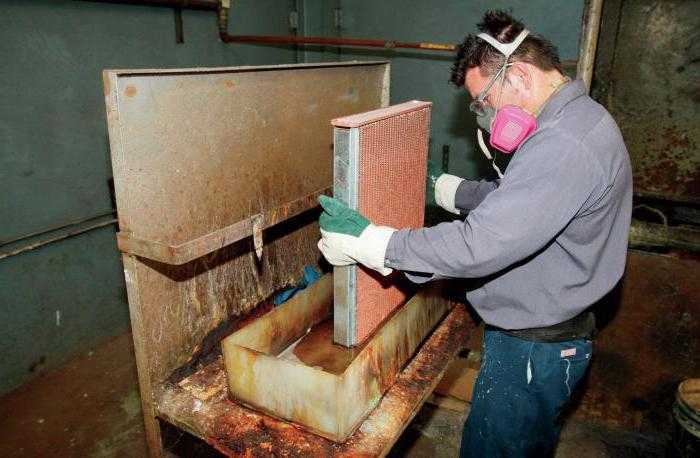

В том случае, если отверстие не удалось обнаружить, нужно предварительно закрыть все трубки при помощи пробок, таким образом загерметизировать радиатор. Затем поместить его в чистую, прозрачную воду. Появляющиеся пузырьки, идущие цепочкой точно укажут на места протечки, это самый легкий способ диагностики.

Ремонт радиатора: Паяльники наголо! — Автоцентр.ua

Середина осени – последний срок, когда можно привести в порядок систему охлаждения перед заливкой свежего антифриза. Известного, кстати, не только своей морозоустойчивостью, но и способностью просачиваться даже через микроскопические щели. А тут, как назло, потек радиатор…

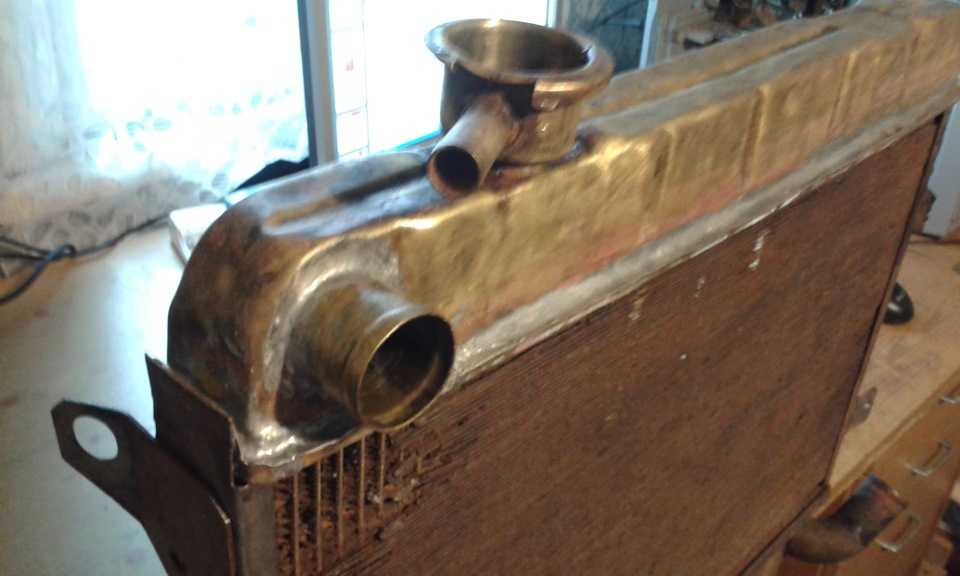

Технология пайки латунного радиатора
Середина осени – последний срок, когда можно привести в порядок систему охлаждения перед заливкой свежего антифриза. Известного, кстати, не только своей морозоустойчивостью, но и способностью просачиваться даже через микроскопические щели. А тут, как назло, потек радиатор…

Этому учат в школе

Согласно учебникам по слесарному делу пайка – это процесс создания неразъемного соединения деталей специальным сплавом (припоем). В отличие от другого популярного метода – сварки, при пайке соединяемые металлы не расплавляются, плавится лишь припой, который смачивает обе детали и заполняет зазор между ними.

После остывания и кристаллизации припой, сцепившись с обеими поверхностями, подобно клею, надежно связывает их

Прочность зависит от чистоты поверхностей, нагрева (важно расплавить припой, нагреть детали и определенное время выдерживать необходимую температуру)

Значение имеют особенности выбранных припоя и флюса, а также свойства материалов ремонтируемых деталей.

Паяльник – половина успеха

В большинстве случаев для пайки радиатора нужен массивный паяльник мощностью не менее 100 Вт. Но поврежденную трубку вполне можно паять и обычным 60-ваттным. Многое зависит от того, насколько эффективно паяльник передает свою температуру детали. Это, в свою очередь, обусловлено правильностью залуженности жала, наличием достаточного количества припоя в месте контакта жала с деталью и тем, под каким углом относительно ремонтируемой поверхности вы держите паяльник.

Кроме электрических, применяются также паяльники, нагреваемые на открытом огне. Принципиальной разницы в их использовании нет, разве что в процессе пайки приходится дополнительно контролировать нагрев и остывание рабочей части инструмента.

Техника безопасности

Электропаяльник должен иметь неповрежденную изоляцию шнура и исправную вилку. Во время работы следите, чтобы шнур не касался инструмента и разогретых деталей.
Держите паяльник только за ручку. Нельзя определять его нагрев на ощупь – достаточно подержать руку на некотором расстоянии от жала.
Пары разогретого припоя и флюсов вредны для здоровья. Работу нужно проводить в проветриваемом помещении или на свежем воздухе.
Учтите, что на разогретой детали припой остывает долго, поэтому, убрав паяльник, не спешите сразу касаться шва руками.

Припои и флюсы

В быту наиболее часто применяются оловянно-свинцовые припои ПОС-40, ПОС-61, ПОС-90 (цифровым индексом обозначается процент содержания олова). Температура их плавления невысокая: она составляет 190 – 300° С. Припои этой группы отличаются хорошей смачиваемостью и пластичностью. При ремонте автомобилей также используют медно-цинковые припои серии ПМЦ, дающие прочное и устойчивое к коррозии соединение. Но из-за высокой температуры плавления (825 – 905°С) для разогрева требуется газовая горелка, что ограничивает их применение.

Флюсы используют для разрушения пленки окислов на поверхности деталей и для защиты их от окисления в процессе пайки. Для оловянно-свинцовых припоев обычно применяют водный раствор хлористого цинка – «травленую» соляную кислоту. При ремонте латунных радиаторов рекомендуется использовать канифоль (или ее спиртовой раствор), продающуюся на радиорынках. Она не вызывает коррозию металлов и не требует по окончании работ тщательной «дезактивации».

Игорь Широкун Фото автора

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инструкция

  1. Первым делом проверьте крышку радиатора на наличие механических повреждений, царапин, трещин, износа и ржавчины.
  2. Так как любая крышка состоит из трех частей: резиновое крепление, пружинное кольцо и металлическая верхушка, то необходимо проверить пружину. Для этого ее необходимо сжать. Если это вам удалось легко, значит, ее пора менять, поскольку пружина принимает на себя давление, и ее просто элементарно может сорвать, если она будет пропускать это давление.
  3. Потяните за вакуумный клапан, откройте его и убедитесь в том, что он полностью закрывается при отпускании.
  4. Проверьте седло вакуумного клапана крышки радиатора на наличие грязи. Удостоверьтесь в том, что при закрывании и открывании вакуумного клапана не наблюдается никаких отклонений от стандарта.
  5. Проверьте давление сброса крышки радиатора. Для этого подсоедините к ней специальный прибор и навинтите насос на крышку, соблюдая при этом инструкцию, и приведите его в действие, пока не откроется клапан. Не забывайте увеличивать давление до тех пор, пока стрелка прибора не перестанет перемещаться. Помните, что давление открытия выпускного клапана составляет (107,8±14,8) кПа, а давление закрытия выпускного клапана примерно 83,4 кПа. Если давление не соответствует требуемому значению, то замените крышку радиатора.
  6. Этим же прибором можно проверить и саму систему охлаждения на места утечки, установив его на горловину радиатора. Создайте давление в 1,0 атм и проверьте, чтобы манометр показывал это значение в течение 2 минут. В противном же случае в системе охлаждения имеются места утечки, которые легко обнаружить по вытеканию охлаждающей жидкости.
  7. Очень внимательно отнеситесь к покупке новой крышке, поскольку не все они могут подойти. Ориентируйтесь на маркировку старой крышки.

Порядок пайки

Правильная организация процедуры пайки алюминия предполагает основательную подготовку, без проведения которой не удастся добиться нужного результата. Перед тем как самому паять радиатор, следует внимательно ознакомиться с соответствующей инструкцией. В ней указывается, что подготовительный этап включает в себя зачистку восстанавливаемой зоны и приготовление паяльного состава требуемого качества.

Подготовительные операции

Перед началом пайки необходимо удалить старое покрытие и зачистить зону пайки

Перед тем как запаять алюминиевый радиатор с помощью флюса на основе канифоли, поврежденный участок подготавливается согласно следующей инструкции:

  1. Удаляются остатки старого покрытия и следы загрязнения.
  2. Зона пайки зачищается посредством абразива.
  3. Сразу вслед за этим ее обезжиривают растворителем.

Прежде чем запаять радиатор, потребуется заранее приготовить флюс в металлическом тигле. Для этого канифоль сначала расплавляется газовой горелкой, после чего в расплав добавляются мелкие опилки железа, взятые в соотношении 1:2 (они выполняют функцию абразива). Одновременно с этим подготавливаемый состав перемешивается до состояния однородной массы.

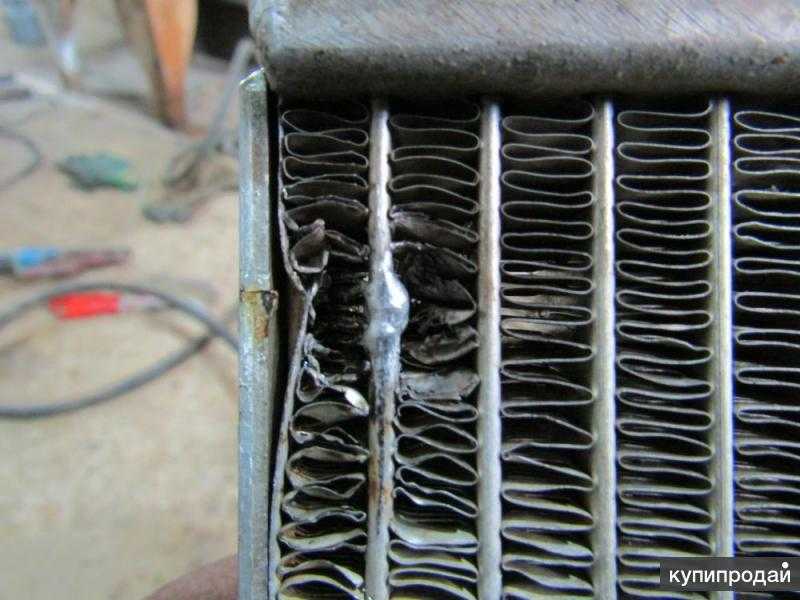

Устранение небольших дефектов

По завершении подготовительных операций переходят к самому процессу пайки:

Паяльником захватывается небольшое количество припоя.
Круговыми плавными движениями он наносится на заранее обработанное флюсом место.
В процессе обработки важно внимательно следить за тем, чтобы слой припоя распределялся по поверхности по возможности равномерно.

При спаивании содержащиеся в припое опилки счищают с поверхности оксиды, а добавленная ранее канифоль перекрывает канал доступа кислорода. В результате создаются все условия для получения надежного контакта между различными металлами. Этот метод подходит только для небольших повреждений, размер которых не превышает нескольких миллиметров. На больших площадях флюс быстро остывает и не обеспечивает хороший прогрев места пайки.

Восстановление значительных повреждений

Для восстановления значительной площади радиатора потребуется специальный состав – плавень

С необходимостью восстановления значительных по площади алюминиевых поверхностей приходится сталкиваться довольно часто. Потребуется специальный паяльный состав, называемый «плавнем». Перед его применением проводится подготовка обрабатываемой поверхности батареи, как это делалось для небольших участков.

Исходные компоненты для приготовления плавня:

  • хлориды калия и лития;
  • обычная поваренная соль;
  • сульфат натрия;
  • криолит.

Подготовленная в определенной пропорции смесь сначала основательно перетирается в ступке до состояния пудры. После этого она пересыпается в тигель, где тщательно перемешивается до однородной массы, годной для получения расплава.

Порядок пайки с использованием плавня:

  1. Поврежденный участок тщательно прогревается посредством газовой горелки.
  2. На подготовленное место тонким слоем наносится порция плавня.
  3. Повреждение пропаивается оловянно-свинцовым припоем с добавкой малых количеств висмута.

При работе со спецтехникой (газовой горелкой) важно не перегреть восстанавливаемый участок, чтобы не прожечь его. Сила пламени подбирается с тем расчетом, чтобы его хватало только на равномерный прогрев поверхности алюминиевого изделия

Ремонт радиаторов сложной конфигурации

Пайка автомобильного радиатора

Возможны ситуации, когда требуется восстановить (распаять) алюминиевый радиатор автомобиля, имеющий множество труднодоступных мест. В этом случае методы, основанные на применении железно-канифольного флюса и приготовленного своими руками плавня, не подходят. Тонкостенные трубки медного или латунного радиатора автомобиля, например, из-за особенностей конструкции паять очень непросто. В указанной ситуации рекомендуется использовать низкотемпературный припой (НТП) с одновременной проклейкой восстанавливаемой поверхности. В перечень рассмотренных подготовительных операций следует добавить необходимость обжима плоскогубцами поврежденного участка радиатора или печки, что позволит уменьшить размеры отверстия.

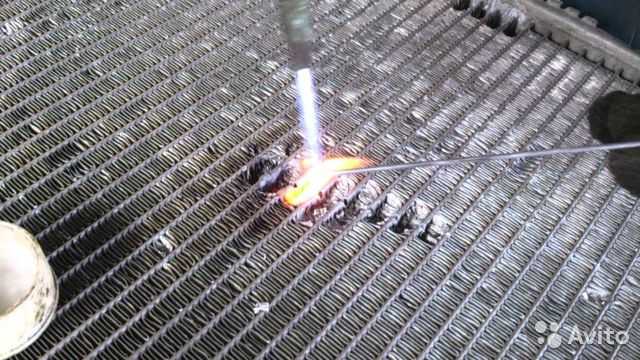

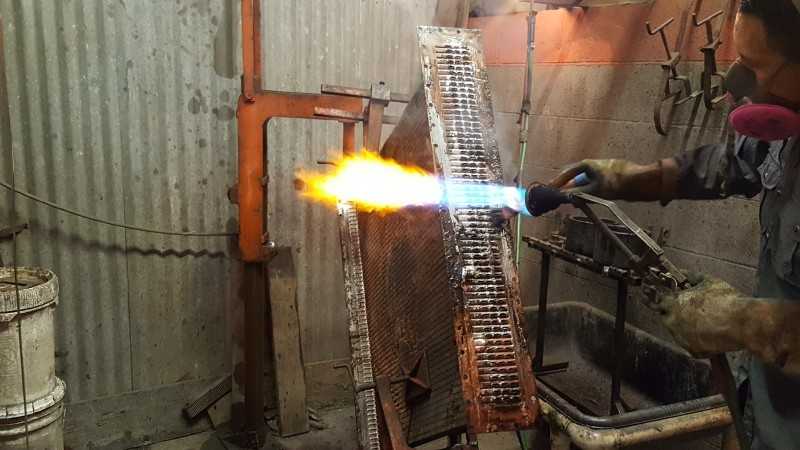

По ходу пайки обрабатываемая зона сначала тщательно прогревается газовой горелкой, после чего в ее пламя вносится пруток НТП. Периодически проводя им по этому месту, нужно постараться сделать так, чтобы частички припоя цеплялись за края повреждения и постепенно «затягивали» его. На завершающей стадии потребуется герметизировать зону дефекта, используя для этого специальный высокотемпературный клей. С его помощью удается «заделать» все оставшиеся мелкие неровности и изъяны.

Как устранить течь в радиаторе герметиком

Герметик является специальным составом для заделывания трещин и отверстий в системе охлаждения и в частности в радиаторе.

Герметизирующие вещества бывают нескольких видов:

  1. Порошок. Засыпаем в радиатор при возникновении течи охлаждающей жидкости. Самым простым и популярным вариантом у владельцев автомобилей отечественного производства является горчица. Некоторыми автолюбителями даже используется для этих целей табак и другие не менее экзотические вещества.
  • Достоинства. К достоинствам сухих средств можно отнести дешевизну и возможность устранения дефектов небольших размеров (до 1 мм).
  • Недостатки. Имеется и существенный недостаток, который заключается в том, что забиваются не только места протечек, но и каналы радиаторов в системе охлаждения и отопления салона.
  1. Жидкие препараты. В основе препаратов подобного типа полимеры с добавлением мелких частиц металлов. Как правило подобные средства используются для устранения течи в блоке двигателя, но и частично в радиаторах. Принцип действия следующий: полимеры цепляются за небольшие шероховатости и острые края и обволакивают их.
  • Достоинства. К достоинствам данного варианта можно отнести то, что герметик постоянно находиться в охлаждающей жидкости и при его замене удаляется из системы охлаждения.
  • Недостаток. Полимерным препаратом можно заделывать только небольшие отверстия (не более 1 мм);
  1. Современные средства полимерного типа. Средства подобного типа в своем составе имеют специальные волокна. Ярким примером такого вещества можно назвать герметик для радиаторов LAVR STOP LEAK. Благодаря волокнам улучшается сцепление частиц средства между собой и краями трещин.
  • Достоинства. Главное достоинство данного варианта заключается в том, что за несколько минут можно заделать отверстие до 2 мм.
  • Недостатки. Высокая стоимость.

Герметик для радиатора авто – применение

Главная ошибка большинства автолюбителей заключается в том, что они не знают основную функцию греметика. А она проста – устранение течи охлаждающей жидкости при временном его использовании. Следовательно, использовать греметик рекомендуется только в том случаи, когда нет возможности устранить течь в стационарных условиях или в гараже.

Если для устранения причины течи все же был использован герметик, то при возможности сливаем охлаждающую жидкость, промываем систему и производим полноценный ремонт радиатора.

Действия водителя при использовании герметизирующих препаратов:

  1. На возникновении течи из радиатора при движении может указать датчик температуры. Если автомобиль на стоянке, то лужа охлаждающей жидкости может нам сказать о том, что необходимо проверить его уровень.
  2. В случаи, если такая проблема все же возникла, то глушим двигатель, ждем пока остынет охлаждающая жидкость и приступаем к осмотру повреждения. Если жидкость все же продолжает течь, том под этим местом устанавливаем емкость для его сбора.
  3. Помните! Открывать крышку радиатора автомобиля на работающем или горячем двигателе нельзя, так как это может привести к серьезным ожогам.
  4. Если у вас под рукой порошок или жидкое средство, то помещаем ее в радиатор в соответствии с инструкцией.

Далее на несколько минут заводим двигатель, глушим и через некоторое время снова проверяем наличие течи на работающем агрегате. Если место течи является небольшим, герметик был использован в соответствии с инструкцией к нему, то охлаждающая жидкость больше не должна протекать. В случаи, если дефект все же не удалось устранить, то это нам может говорить о том, что отверстие большое. В этом случаи без пайки уже не обойтись

Как правильно выбрать герметик?

Облегчить выбор поможет сводная таблица с двумя характеристиками: время закупорки отверстий разного диаметра и уровень отложений. Для оценки последнего параметра использовали массу термостата до и после применения присадки. Такое испытание герметиков проводили на кафедре “Двигателей внутреннего сгорания” Санкт-Петербургского политехнического университета.

Таблица

Из таблицы видно, что герметики справляются с микротрещинами успешно, даже большие отверстия перекрываются на протяжении 2-10 минут.

Технологии самостоятельного ремонта

Способ 1. Железно-канифольный флюс

Итак, чем запаять поврежденный алюминиевый радиатор? Проще всего использовать флюс на основе канифоли. Инструкция будет следующей:

  1. Подготовка. Зачищаем обрабатываемый участок, удаляя остатки краски и загрязнения, затем ошкуриваем металл абразивом и обезжириваем растворителем. Чем тщательнее мы выполним все эти работы, тем эффективнее будет ремонт.
  1. Приготовление флюса. В металлическом тигле плавим канифоль, постепенно нагревая емкость и помешивая плавящееся вещество. Небольшими порциями добавляем железные опилки (1 часть на 2 части канифоли) и размешиваем до полной однородности смеси.
  1. Обработка поверхности. Ремонтируемый участок покрываем тонким слоем расплавленного железно-канифольного флюса. Чем меньше будет пропущенных участков, тем выше будет качество ремонта.
  1. Пайка. На паяльник набираем небольшое количество припоя, после чего круговыми движениями наносим его на алюминий под слоем флюса. Железные опилки при этом работают как абразив: они счищают оксиды, обеспечивая связь припоя и алюминия. Расплавленная канифоль позволяет свести к минимуму доступ кислорода, потому вторичное окисление не происходит.

Основной минус этого метода пайки алюминия — его сложность. Практически невозможно обрабатывать так большие повреждения, поскольку флюс быстро застывает, и качество ремонта снижается.

Способ 2. Самодельный плавень

При ремонте достаточно крупных повреждений алюминиевых радиаторов своими руками можно использовать специальные составы — плавни. В этом случае работы выполняются так:

  1. Подготовка. Готовим место дефекта по схеме, описанной в предыдущем разделе, очищая и обезжиривая металл.
  1. Компоненты плавня. Сульфат натрия (4%), хлорид калия (56%), хлорид лития (23%), криолит (10%) и поваренную соль (75) по отдельности перетираем в ступке практически в пудру. После этого ссыпаем материалы в тигель и перемешиваем до получения однородного порошка.
  1. Подготовка плавня. Сухие компоненты засыпаем в тигель и плавим до однородности, аккуратно перемешивая.
  2. Пайка. Тонкий слой плавня наносим на поверхность, которую предварительно прогреваем с использованием газовой горелки. После этого пропаиваем поврежденный участок, применяя оловянносвинцовый припой с добавлением висмута.

Способ 3. Низкотемпературный припой с проклейкой

Автомобильный радиатор отличается от радиаторов отопления в первую очередь конфигурацией резервуаров. При устранении неисправности паять приходится небольшие тонкостенные трубки и пластины, поэтому описанные выше методики не всегда будут применимы.

Альтернатива — использование алюминиевых прутковых припоев с низкой температурой плавления. Пример починки радиатора приводится в таблице:

Иллюстрация Этап работы
Зачистка участка.

Используя наждак или специальную насадку на дрель/шуруповерт, зачищаем алюминий, снимая пленку окислов.

Обрабатываем участок растворителем, удаляя органические загрязнения и остатки оксидов.

Используя небольшие плоскогубцы, обжимаем поврежденный участок, уменьшая площадь отверстия. Делается это чтобы облегчить процесс пайки.

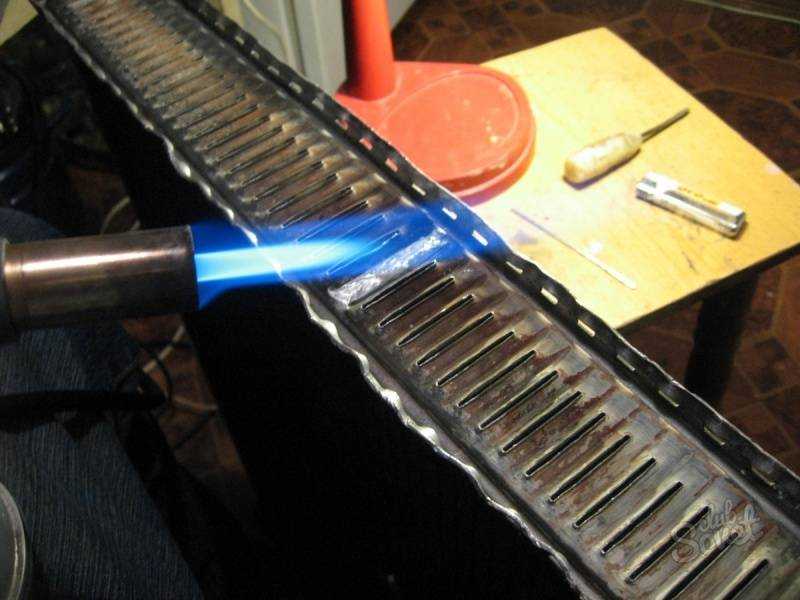

С помощью газовой горелки прогреваем участок. После этого вносим в пламя пруток припоя с низкой температурой плавления и проводим им по повреждению.

При каждом проходе частицы припоя будут попадать в отверстие и на поверхности вокруг него, постепенно устраняя дефект.

После завершения пайки наносим поверх отремонтированного участка высокотемпературный клей для алюминия.

Полимеризуясь, этот материал закроет все микропоры, что в разы повысит надежность ремонта.

Как запаять алюминиевую трубку радиатора: основные виды флюсов и припоев

Средство для пайки Состав припоя/флюса Для устранения каких повреждений подходит
Железно-канифольный флюс П150А, П250А, П350А, ПОС-60, для флюса – железная стружка + канифоль (пропорции 1:2). Небольшие повреждения сот, трещины на трубках, т. д.
Плавень для алюминия Плавень:
  • Хлористый калий — 56%;
  • Хлористый литий — 23%;
  • Криолит — 10%;
  • Натрий сернокислый — 4%;
  • Соль поваренная — 7%.
  • Припой – П150А, П250А, П350А, ПОС-60.
Мелкие и средние трещины, отверстия до 5 мм.
Припой флюсовый для алюминия Castolin 192 FBK, Castolin 196, HTS 2000, Filalu 1192 NC. Мелкие и средние повреждения сот и трубок, до 5–10 мм.
Припой с ружейным маслом
  • Щелочное ружейное масло или минеральное индустриальное масло.
  • Припой с содержанием олова >50% (ПОС-60) или специальный для алюминия П150А, П250А, П350А.
Мелкие и средние повреждения до 5 мм.
Пайка алюминия с помощью меди
  • Медная проволока сечением 1 мм.
  • Медный купорос (сульфат меди) раствор.
  • Батарейка или другой источник постоянного напряжения 1,5–3 В.
  • Для пайки – припой по алюминию.
  • Мелкие и средние повреждения.
  • Применяется, если не удается добиться хорошей адгезии припоя.
Припой по алюминию и флюс для алюминия П150А, П250А, П350А + флюс для алюминия Ф-64, ЛТИ-120 или SF-OR/AL-19. Мелкие и средние повреждения трубок, сот, до 5–10 мм.
Термитный карандаш Термитный карандаш для пайки и сварки вроде «Экстрапайк». Небольшие и средние пробоины, до 5 мм.
Эпоксидный клей
  • «Эпокси металл Момент», Loctite 9466, Permatex Cold Weld 14600.
  • Армирующее полотно или сетка.
Мелкие и средние повреждения, с армированием – и большие (более 10 мм).
Холодная сварка ASTROhim ACE-9305, Abro Steel, Mannol 9928, Abro TM-185. Мелкие и средние повреждения сот, трубок, до 10–15 мм.

В каких случаях пайка алюминиевого радиатора бессмысленна

Можно ли запаять алюминиевый радиатор автомобиля самому паяльником, зависит от характера и степени его повреждений. Если дефекты значительные или расположены в неудобных местах, восстановительный ремонт нецелесообразен и лучше заменить поврежденную деталь на новую. Можно перечислить следующие случаи, когда нельзя запаять алюминиевый радиатор:

  • Большое повреждение радиатора печки. Паять радиатор печки с крупными дефектами нежелательно из-за трудоемкости демонтажа и экономической нецелесообразности ремонта. Лучше сразу заменить деталь на новую.
  • Деформация алюминия в месте стыка с пластиком. Ни припой, ни клеевые составы, не обеспечивают должной степени надежности ремонта, поэтому высок риск повторной протечки.
  • Разрыв пайки после ремонта. Если даже качественную пайку срывает, снова появляется течь – значит, не обеспечивается нужная адгезия и ремонтное соединение не выдерживает давлений. Особенно это касается масляных радиаторов и конденсаторов кондиционера, которые работают с относительно высокими давлениями.

Значительные загрязнения радиатора почти невозможно почистить

  • Значительное засорение радиатора. Сильно загрязненный и забитый радиатор теряет эффективность, и если промыть его не получается, то и ремонтировать его бессмысленно.

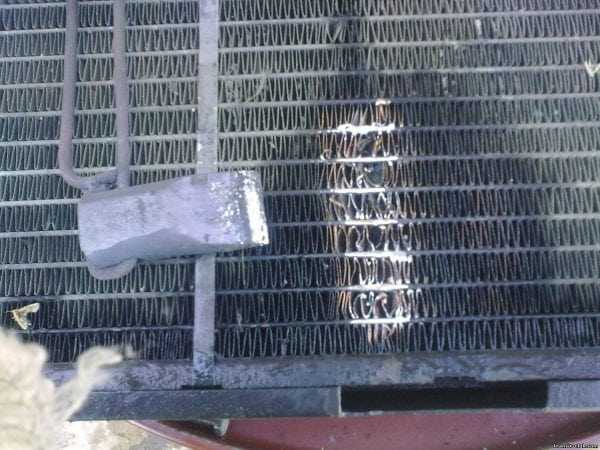

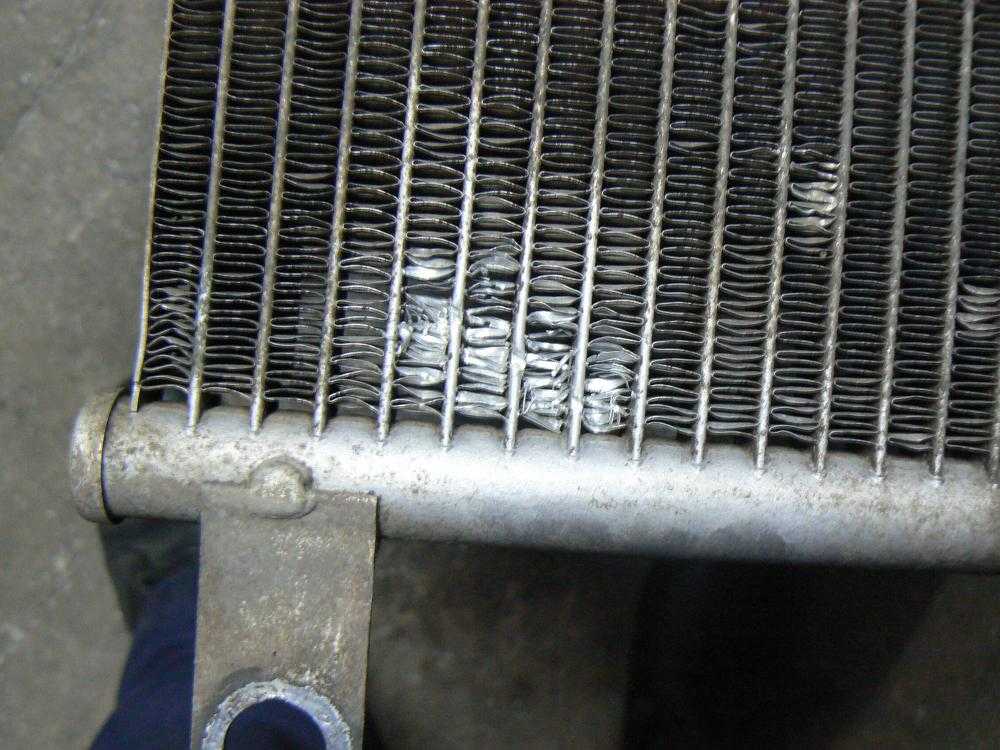

  • Дефекты в толще сот. Если трубка дала течь не со стороны ребра, а внутри сот, скорее всего, имеет место износ и усталость металла. Так как в подобной ситуации добраться к трещине для ремонта трудно, придется удалять часть сот, что негативно скажется на эффективности охлаждения, а риск повторного разрыва велик.

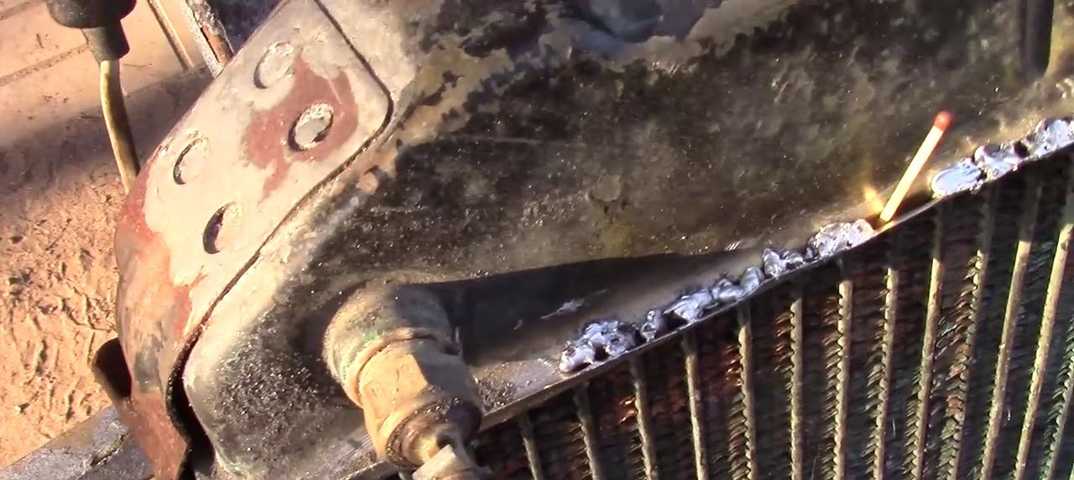

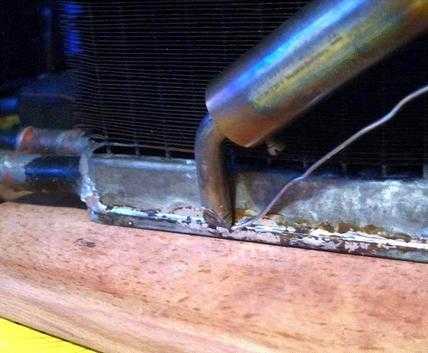

  • Разрыв на стыке трубки с бачком. Трещины и разрывы по шву, в зоне перехода трубки в бачок, трудно запаять из-за сложности доступа, а нагрузки там высокие и велик риск отслоения пайки.

В случае если одна трубка имеет значительные дефекты, не позволяющие нормально ее запаять, трубку можно вообще исключить из контура. Для этого ее нужно аккуратно обрезать в местах перехода в бачки (снизу и сверху или слева и справа), после чего запаять образовавшиеся щели, как показано на видео.

Исключение одной трубки из контура немного снизит общую эффективность радиатора (пропорционально количеству трубок: если их 20 – примерно на 5%, если 10 – на 10%), но при этом можно добиться качественного заполнения щели припоем и надежной герметизации.

Удалять трубки можно только в радиаторах с параллельным их соединением. Если трубки соединены последовательно (по принципу змеевика), то после такого ремонта радиатор работать не будет, так как жидкость не сможет протекать через контур.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Химия движения
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
