Самостоятельная замена помпы на ваз 2110 (8 и 16 клапанов)

Как отличить неисправную помпу

Замена помпы на ваз 2110 8 клапанов

Отличить неисправную помпу можно по таким признакам:

могут быть подтекания в области сальника;
гудения при работе;
неудовлетворительная циркуляция охлаждающей жидкости;
повышенная температура двигателя;
уменьшение уровня охлаждающей жидкости.

Замена помпы ваз 2110 16 клапанная

Для того, чтобы убедиться в неисправности помпы, рекомендуется провести некоторые несложные тесты:

Нужно прогреть мотор до рабочей температуры, после чего сжать верхний шланг радиатора

Если появляются ощущения, что жидкость в системе всё ещё циркулирует, следует сделать вывод, что водная помпа рабочая;
Стоит обратить внимание на факт – гудит или не гудит помпа. Присутствующий гул может говорить об «умирании» подшипника

Не рекомендуется запускать подобные ситуации и заменить помпу сразу.

В большинстве случаев можно услышать воющие звуки, которые говорят о том, что пришло время заменить водяную помпу, не снимая привод генератора. Помимо этого неисправность можно определить и по другим признакам. К примеру, в случае с отечественным автомобилем, может наблюдаться расход тосола, примерно по пол литра за день. При обнаружении этого признака, рекомендуется осмотреть шланги, хомуты и расширительный бачок.

Возможно, сырость будет не по всей площади, а местами, например, вокруг болтов, в области смотрового люка или вдоль разреза. На поддоне двигателя может свисать грязно-синяя капля. Если отщелкнуть смотровой люк ремня ГРМ, можно сразу обнаружить неладное. Скорее всего, ремень будет мокрым и ободранным по краям до полиамидного корда. В правильном случае ремень должен быть хорошо натянут, но при неисправности он будет немного болтаться.

Демонтаж старой помпы

Замена помпы на ваз 2110 16 клапанной

Чтобы это осуществить, нужно поставить широкую и низкую ёмкость под поддон двигателя, к примеру, можно использовать банный тазик. После этого отворачиваются болты крепления, и насос аккуратно отделяется от блока. Струя тосола не должна быть сильной, она должна попадать непосредственно в тазик, так как тосолом можно воспользоваться повторно.Для того чтобы знать, как заменить помпу на ваз 2110 самостоятельно, нужно придерживаться пошаговой инструкции. Кроме этого, полезно будет посмотреть данное видео.

Для удобства осуществления работ рекомендуется снять адсорбер, как показано на фото, при этом не обязательно отключать приводы и шланги.

После этого требуется снять пластиковый кожух, как с двигателя, так и с ремня ГРМ.
Теперь нужно взять домкрат и поддомкратить правую сторону авто. В результате этих действий правое переднее колесо должно быть вывешенным. Это необходимо выполнить для выставления по меткам.

В любом случае придётся снять колесо, поскольку потребуется доступ к нижнему болту, который служит для крепления пластикового кожуха.
Если ремень ГРМ в удовлетворительном состоянии, то нет смысла его менять. Можно попробовать заменить помпу без съёма ремня привода генератора, что является отличной идеей, которая даёт возможность сэкономить много полезного времени.
Пластиковый кожух и шкивы с роликами распредвалов придётся снять. Для того чтобы это сделать, нужно послабить натяжные ролики, после чего снять с них ремень ГРМ.
Следующим этапом будет застопорение шестерни распределительных валов чем-то плоским, такие меры помогут аккуратно их открутить.
После демонтажа шкивов требуется открутить сам пластиковый кожух. Неприятный момент заключается в том, что крепёжный болт нужно будет откручивать снизу через небольшое пространство возле колеса. Вот теперь дело доходит до помпы.

Подставляется посуда для охлаждающей жидкости, при этом нужно соблюдать меры безопасности, дабы не облиться.
Новую помпу ВАЗ 2110 нужно тщательно обсмотреть и убедиться в том, что в ней достаточно смазки.

Не всегда водяной насос может быстро сняться. Могут появиться некоторые трудности, связанные с широким зубчатым шкивом. В этом случае край шкива может упираться в лонжерон.

После разборки можно наблюдать следующую картину: на внутренней полости кожуха ГРМ присутствует черная влажная каша из тосола и тертого ремня, ремень находится не в натяжном состоянии, а в болтающемся, его можно легко качнуть пальцем. Из-за разрушения подшипника перекосился вал водяного насоса, при этом ремень съехал с зубчатого шкива. До некоторого момента ролики могли удерживать этот ремень на своём месте, они не давали ему возможности съехать окончательно.

Что такое помпа?

Без идеальной охладительной системы мотор не может правильно функционировать длительное время и может закипеть в самый неподходящий момент. Двигатель для десятки отличается сложной конструкцией. При работе поршни постоянно трутся друг об друга, сильно нагревая поверхности.

Жидкости могут попадать непосредственно в расширительный бачок автотранспортного средства. Помпа качает охладительную жидкость, продвигая ее по системе, пока работает мотор.

Чтобы проверить, как функционирует этот узел, не нужно демонтировать насос с автотранспортного средства, вся процедура займет не более десяти минут:

следует прогреть мотор до 91 градуса;
обязательно защитить руки;
надежно зажать патрубок;
если все в норме, ощущается давление в патрубке;
если шланг мягкий, то циркуляция тосола притормаживается, а значит, помпа работает неправильно;
проверить качество функционирования помпы;
пережимается патрубок для подачи охлаждающей жидкости, чтобы определить уровень давления.

Нужно быть осторожным, поскольку охлаждающая жидкость имеет высокую температуру.

Замена

Купив новый насос охлаждающей жидкости, можно приступать к процедуре замены.

ВАЗ 2110 работает совместно с 8 клапанным и 16 клапанным силовыми агрегатами. Несмотря на наличие определенной разницы между ними, процедура замены помпы проводится идентично.

Демонтажные работы

Представленная ниже инструкция актуальна для десяток с двумя типами моторов.

Поставьте автомобиль на ровную площадку над ямой или на эстакаде.
Поднимите капот, снимите минусовую клемму с аккумулятора, что позволит отключить питание автомобиля.
Открутите крышку расширительного бачка с охлаждающей жидкостью. Так вы сбросите избыточное давление в системе.
Теперь спускайтесь под автомобиль.
Подставьте под блок цилиндров чистую тару объемом минимум 5 литров.
Открутите сливную пробку охлаждающей жидкостью с помощью ключа на 13 миллиметров, что позволит вам слить ОЖ. Будьте внимательны, сливать ОЖ, в отличие от масла, необходимо на остывшем двигателе.
Когда весь охладитель выйдет, закрутите пробку на место.
Открутите ключом на 10 три крепежных болта, которые удерживают кожух привода ГРМ.
Демонтируйте кожух.
Поставьте коленвал в ВМТ первого цилиндра — верхнюю мертвую точку. Чтобы сделать этого, нужно выключить передачу и повернуть ключом на 19 специальный болт, который удерживает шкив генератора. Крутите до тех пор, пока не совпадут метки шестеренки распредвала с меткой на заднем кожухе привода ГРМ.
Убедитесь, что на маховике и картере сцепления метки совпали. Для этого вам придется извлечь заглушку на картере. Она выполнена из резины и располагается справа от блока цилиндров.
Застопорите коленвал в этом положении. Можете использовать простую шлицевую отвертку, которая вставляется в зубья маховика.
Немного ослабьте фиксирующую гайку натяжного ролика с помощью ключа на 17 миллиметров.
Проверните ролик при помощи специального ключа в направлении против часовой стрелки. Так вы сможете ослабить уровень натяжения ремня ГРМ.
Теперь можно достаточно легко демонтировать натяжной ролик и ремень.
Следующий шаг — откручивание пяти крепежных болтов, которые удерживают нижний кожух привода ГРМ. В их число входят 3 болта, которые держат помпу. Вам пригодится торцевой ключ или головка на 10.
Кожух после этого можно снять.

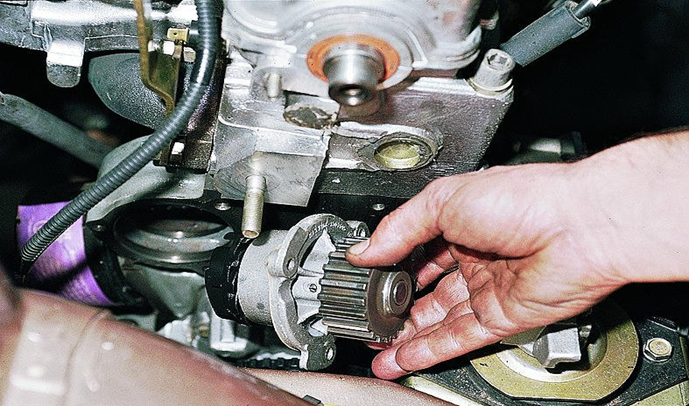

На ВАЗ 2110 предусматривается установка помпы с помощью трех болтов под шестигранник. Когда вы их открутите, можно просто аккуратно снять помпу, постучав по корпусу.
Если не получается, тогда с помощью плоской отвертки подденьте корпус насоса охлаждающей жидкости, что позволит вам извлечь помпу.
Удалите следы от старой прокладки, которые должны остаться на поверхностях посадочных мест.

Меняем прокладку

Прокладка смазывается с двух сторон при помощи специального автомобильного герметика. Подготовленная и обработанная новая прокладка укладывается на корпус новой помпы.
Новый насос устанавливается на свое законное место, забирая эстафету у старого нагнетателя охлаждающей жидкости.

Прежде чем устанавливать новый насос ОЖ, убедитесь, что он нормально вращается, нигде его не клинит.

Нюансы обратной сборки

Установите на место новый насос охлаждающей жидкости;
Верните на место кожух;
Зафиксируйте шкивы распределительных валов;
Верните на свое законное место ремень ГРМ;
Ремень нужно надевать, ориентируясь на метки на распределительном и коленчатом валах;
Подтяните ремень натяжным роликом и эксцентриком до нужного уровня;
Проверните несколько раз двигатель, чтобы проверить совпадение меток;
Отрегулируйте положение и натяжение ремня в соответствии с нормами;
Установите наружный кожух устройства;
Верните на место клемму от адсорбера;
Долейте до необходимого уровня охлаждающую жидкость.

Замена помпы — это отличный повод заодно поменять жидкость охлаждения. Если вы заранее планируете это делать, на чистоту тары для слива ОЖ можно не обращать особое внимания.

Если же помпы вышла из строя через некоторое время после того, как охлаждающая жидкость менялась, лучше ее же залить обратно по завершению ремонта. Все же покупка новой ОЖ — мероприятие не самое дешевое. Учитесь грамотно экономить на ремонте.

Грамотно организовав замену помпы на своем ВАЗ 2110, вы сможете сэкономить приличную сумму денег, плюс набить себе руку. В среднем на работу уходит около 3 часов. При соблюдении инструкций, никаких подводных камней в процессе ремонта возникать не должно.

Загрузка …

Необходимые материалы

Прежде чем приступить к монтажу дополнительной помпы на ваз, необходимо приобрести все необходимые материалы. Перечень необходимых материалов включает:

электрический насос от автомобиля «Газель». Эта деталь и будет выполнять роль помпы;
реле, с немного разомкнутыми контактами (идеальным вариантом может стать реле от ВАЗ 2108);
армированный шланг, длиной не менее 1 метра;
хомуты под шланги ( не менее 5 штук);

Установка помпы

Для установки дополнительной помпы на ВАЗ 2110 необходимо обжать патрубок, выходящий из печки. Это поможет избежать вытекания антифриза. Однако, специалисты считают, что лучше всего полностью слить антифриз из системы. Когда место для работы освобождено, необходимо взять патрубок и вырезать из него часть, которая по длине будет соответствовать длине помпы. При этом, длину самих штуцеров учитывать не стоит, так как будут входить в патрубки.

Если в силу определенных причин наружный диаметр штуцеров не будет совпадать с внутренним диаметром патрубков, придется использовать в работе переходники или подобрать для установки помпу соответствующего диаметра. Второй вариант чаще всего является более практичным, так как каждый переходник представляет собой потенциальное место протечки.

Для того, чтоб повысить уровень эффективности работы устройства, необходимо вынуть из детали четыре шурупа и снять верхний корпус. Внутреннюю прокладку помпы необходимо тщательно обработать герметиком и собрать всю деталь обратно. Но обратное крепление корпуса лучше всего выполнить при помощи длинных болтов и гаек. Так можно обеспечить будущему насосу большую герметичность.

Место установки

Где именно поставить помпу водитель автомобиля ВАЗ 2110 может выбрать самостоятельно. Но при выборе места необходимо соблюсти одно основное требование – насос должен быть подключен именно к тому шлангу, который ведет к радиатору печки. Если подключить насос не к тому шлангу, его можно серьезно повредить. Под капотом ВАЗ 2110 достаточно шпилек для того чтоб поставить насос и поэтому с его размещением проблем не будет. Далее необходимо включить в работу дополнительную помпу. Питание будет осуществляться от клапана рециркуляции.

Схема подключения состоит из нескольких этапов:

от клапана рециркуляции необходимо отключить белый и бело-желтый провода. Первый провод подключается к контакту реле под номером 85, а второй под номером 30. Контакты 30 и 86 соединяются при помощи перемычки;
контакт 87 подключается к проводу помпы. Для проверки работы помпы необходимо подключить «массу». Если «масса» вращается, значит, все подключение выполнено правильно.

Подключение помпы

В процессе подключения помпы необходимо обязательно поставить переключатель. Если устройство будет работать в принудительном режиме без возможности отключения, летом в салоне автомобиля будет невыносимо жарко. По периметру включателя должно быть установлено уплотнительное кольцо, которое будет скрывать место его соприкосновения с кузовом. Отрицательный провод будет напрямую подключен к помпе, мимо выключателя, а положительный провод будет проходить сквозь него. Благодаря такому устройству дополнительную помпу для ВАЗ 2110 можно будет подключать только по мере необходимости.

Симптомы неисправности

Признаков поломки помпы несколько, причем они могут быть явно выраженными, или же определить неисправность можно только после диагностики.

Сигналами же о том, что водяной насос пришел в негодность, являются:

Повышенная шумность при работе мотора со стороны ремня ГРМ, возможен писк;
Постоянное и значительное уменьшение уровня охлаждающей жидкости в расширительном бачке и следы подтеков охлаждающей жидкости со стороны приводного шкива коленчатого вала;
Сильный люфт насоса.

Как видно из списка, все эти признаки дает сильный износ подшипника и сальников.

Некоторые утверждают, что неисправность помпы ведет к повышению температуры при работе силовой установки.

Но это бывает в очень редких случаях, когда из-за коррозии лопасти крыльчатки практически полностью разрушаются. Из-за этого помпа просто физически не может придавать движение жидкости.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как заменить реле-регулятор и генератор на Лада Калина

Но такая неисправность – единичные случаи, в целом же, повлиять на температурный режим помпа не может из-за того, что она постоянно находится в движении.

Но и игнорирование проблемы с работой насоса тоже ни к чему хорошему не приведет.

В лучшем случае подшипник и сальники настолько износятся, что вообще не будут препятствовать вытеканию охлаждающей жидкости.

А поскольку в корпусе помпы есть дренажное отверстие, то через него антифриз уйдет быстро, а это уже действительно может привести к перегреву мотора.

Значительно хуже, если подшипник из-за сильного износа разрушиться и приведет к заклиниванию помпы.

Результатом этого является порыв ремня и возможное столкновение клапанов с поршнями. А это уже – капитальный дорогостоящий ремонт силовой установки.

Рекомендуется.

Проверять помпу каждый раз, когда производится замена приводного ремня. Ну, и при появлении любого из признаков неисправности, следует сразу же проверить состояние насоса, и при надобности его заменить.

Здесь отметим, что повышенный гул и писк может давать не только насос, а и натяжной ролик, поэтому необязательно причиной шума является помпа.

Но при выявлении несправного элемента стоит проверять обе указанные детали. Благо, они располагаются рядом, поэтому определить, что стало причиной повышенного шума помпа или ролик, несложно.

Возможные последствия

Если проигнорировать состояние насоса, который полностью вышел из строя, при этом не предпринимать ни каких действий по его ремонту, то последствия могут быть плачевными. Специалисты отмечают следующие исходные события:

происходит повреждение и дальнейший обрыв ремня ГРМ, который будет требовать его ремонта и последующей замены;
происходит перегрев мотора из-за износа резиновых соединительных элементов охладительной системы двигателя.

Рекомендуется производить замену помпы с ремнем и роликами спустя каждые 50 тыс. км пробега либо же при появлении первых признаков имеющейся неисправности. Средняя цена новой помпы составляет примерно 1 000 рублей, а стоимость работ по ее замене – плюс 1 000 рублей. Многие автолюбители в целях экономии производят замену этого элемента своими руками.

Ремонт насоса ОЖ

Ваз 2110 шкив насоса охлаждающей жидкости

В случае получения неутешительных данных после проверки охладительной жидкости, необходимо провести ремонт насоса подачи данной жидкости. Данный процесс делится на три этапа:

Разборка.
Контроль.
Сборка.

Демонтаж насоса

Снимаем датчик охлаждающей жидкости.

Для снятия датчика охлаждающей жидкости необходимо:

Раскручивается гайка и болт крепления задней крышки ремня газораспределительного механизма.
Тем же инструментов изымаются болты крепления датчика охладительной жидкости.
Изымается задняя крышка.
Демонтируется насос охлаждающей жидкости.
Изымается прокладка из механизма.

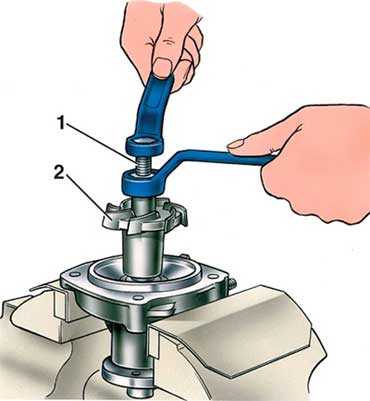

Разбор насоса

Чтобы разобрать насос охладительной жидкости потребуется:

Съемником удаляют шкив.

Ремонт насоса ОЖ

Выворачивается стопорный винт.
Изымается валик в сборке с подшипником.
Туже операцию проделывается с сальником и крыльчаткой.
С небольшим усилием демонтируется обойма подшипника.
Отсоединяется от валика крыльчатка и сальник.

Контроль работы насоса

После разборки насоса следует произвести контроль его работы:

Проверяется осевой зазор в подшипнике.

Оптимальный показатель должен остановиться на значении в 0, 13 миллиметров. Нагрузка не более 49 Н.
Большой зазор необходимо устранить. Данная операция возможна лишь удалением старой детали и заменой новой.
Сальник насоса и прокладку при каждом разборе следует заменять новой.
Наличие трещин, сколов, иных деформаций на корпусе механизма невозможно.

Сборка насоса

После замены изношенных деталей, чистки механизма и проверки его работоспособности, необходимо произвести сборку:

В корпус насоса монтируется сальник.

С усилием восстанавливается обойма подшипника на прежнее место.
Устанавливается в прежнее положение стопорный винт.
Прессуется крыльчатка.
Устанавливается новый зубчатый шкив.
Проверяется надежность крепления шкива и крыльчатки.

Ремонт насоса охладительной жидкости можно считать оконченным, когда уровень жидкости остается в пределах нормы, насос не издает специфических, не характерных для его нормальной работы, звуков, а система работает. Такой ремонт может оказаться сложным для водителей без опыта ремонта автомобилей. Возможно, оптимальным вариантом будет обращение к специалистам на станциях технического обслуживания. Если проблемы с охладительной системой не устранены, следует проверить работу термостата. Дополнительная проверка автомобиля не помешает в данном случае.

Назначение и функции водяного насоса

Помпа — насос центробежного типа, обеспечивающий принудительную циркуляцию антифриза по контуру охлаждения двигателя. За счёт этого от двигателя отводится избыточное тепло. Конструктивно помпа выполнена довольно просто. В чугунном или алюминиевом корпусе расположена крыльчатка, которая приводится в движение через вал. Герметичность конструкции обеспечивается сальником и прокладкой между корпусом насоса и блоком цилиндров.

Подача охлаждающей жидкости (ОЖ) происходит через центральный канал. При попадании на крыльчатку за счёт центробежной силы ОЖ отбрасывается к стенкам корпуса. Через распределительный канал жидкость поступает к патрубкам, а затем в рубашку охлаждения двигателя. При достижении температурой определённого значения открывается термостат, что приводит к охлаждению жидкости в радиаторе. Затем ОЖ возвращается в центробежный насос. Таким образом обеспечивается циркуляция антифриза.

Помпа является основным элементом системы охлаждения двигателя

Выводы

Подводя итог нашему рейтингу, очень важно заметить, что здесь были представлены поистине качественные модели насосов ОЖ, которые зарекомендовали себя самым наилучшим образом у большого количества владельцев ВАЗ-2112, а то какой выбор сделать вам, зависит только от вас

Помпа простой узел, который состоит из корпуса, подшипника и крыльчатки. Такой насос системы охлаждения обеспечивает циркуляцию охлаждающей жидкости. Если не работает помпа, тогда двигатель будет перегреваться. А какой ресурс помпы и.

какую выбрать помпу для ВАЗ

Причины умирающей помпыПлохая циркуляция охлаждающей жидкости, посторонние звуки со стороны кожуха ремня ГРМ.

Неисправности помпы ВАЗ

Причины поломок могут быть различные, например, образование люфта или заклинивание подшипника. Не редкость, когда крыльчатка начинает свободно крутится, но отдельно от вала. Если потекла или зашумела помпа, тогда тоже нужна замена.

Срок службы помпы ВАЗМногое зависит от качества помпы. К примеру, бракованный или некачественный насос может проработать всего 10тыс.км..Если насос отходил больше 100тыс.км., тогда принято считать, что была качественная помпа.С завода на ВАЗ ставят помпу ТЗА, которые имеют большой срок службы.

Как отличить подделку ? Насос должен быть в качественной коробке, внутри нее гарантийный талон с датой изготовления и печатями и прокладка. На помпе голографическая наклейка.

Как поменять помпу на ВАЗ 2110 ?

None Какую помпу лучше выбрать ?

Итак, голосуем и оставляем.

отзывы о помпах

Какой насос выбрали ?
Сколько отслужила старая помпа ?

p.s. Все комментарии не по теме будут удаляться.

Какую лучше купить помпу на ВАЗ ?

Сколько отслужила Ваша помпа ?

Ключевые слова:

доработка системы охлаждения двигателя

Завершен тернистый путь к замене ремня ГРМ и роликов, в пару к которым была заменена и помпа (насос охлаждающей жидкости). Тернистым он стал во-первых по причине того, что два года или 25 тысяч километров я катался с ремнем, установленным еще прежним владельцем, чем невольно разрушил стереотип, что продавцам автомобилей доверять уаще незя. Нормальный был мужик, сказал весной заменить, я через две и заменил… Старый ремень, кстати, гордо продемонстрированный мастером (“Кристина”) на момент замены оказался треснутым как минимум у одного из зубьев.

Помпе за прожитые годы тоже досталось — не менее гордо был продемонстрирован люфт, а по выезду из сервиса лично было отмечено снижение уровня шума из под капота. Замена последней была продиктована скорее целесообразностью совмещения работ, чем реальными подозрениями на скорый конец. 124-й двигатель клапаны при обрыве ремня не гнет, можно было и не париться, но… перфекционизм заболевание тяжелое.

Ведь тернистость также обусловлена спецификой выбора запчастей. Я ж говорю тяжелое. А заменено так-то вот что (цена+стоимость доставки):— комплект привода ГРМ INA (Словакия) — 1390+600=2000 р. // alsport.ruПо заверениям на сайте “Применяется в автоспорте. Улучшенная конструкция ремня ГРМ производства INA. Вместо неопрена применяется обогащенный нитрил, т.к. при нагревании неопрен становится жестким и теряет эластичность.“

Высланный до этого по ошибке набор от Приоры оказался укомплектован роликами INA с ремнем Contitech.

А тут — чистый INA.

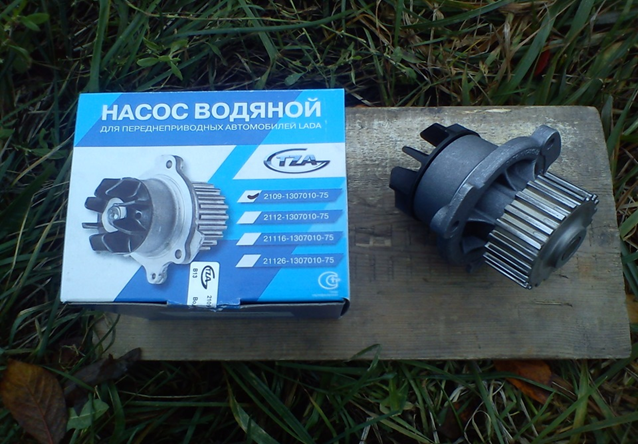

— насос охлаждающей жидкости ТЗА Спорт (г. Тольятти) — 503+325=828 р. //nbklada.

Конструктивные особенности:— Новая 8-ми лопостная крыльчатка 21118 с измененным профилем и направлением лопостей, производительностью выше 170 л/мин для использования в ДВС, работающими с увеличенными нагрузками;— Сальник кассетного типа фирмы “MTU” производства Италия;— Подшипник фирмы “KINEX” производства Словакия.Это позволило:— увеличить производительность насоса на 20-40%;— улучшить работу системы охлаждения ДВС;— улучшить работу отопительной системы салона а/м;

— увеличить рабочий ресурс насоса на 40%.

Смена помпы ознаменовалась и заменой охлаждающей жидкости — на антифризе после прошлогодних проблем с тосолом экономить не приходится — антифриз AGA Z42 (10 литров зелья); фильтр топлива SCT (Knecht Mahle к сожалению не оказалось); масло 10W40 MotorGold (канистра 5 л. 2012-го года выпуска — мало того, что это масло в городе можно купить лишь в двух магазинах, так еще и 12-й год у них можно считать свежей партией…) c фильтром Knecht Mahle; ближний к фарам сальник распредвала по причине выявленного запотевания (Балаково, резина FPM). Итого: 960+130+(1100+130)+100=2420 р. Общая стоимость работ составила 1900 р. Какой-то недешевый вышел апдейт( Цена вопроса: 7 200 ₽ Пробег: 126960 км
